(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010638367.1(22)申请日 2020.07.06(71)申请人 吉林大学地址 130000 吉林省长春市前进大街2699号(72)发明人 张志辉　张晓龙　于征磊　谢鑫宇　孔德印　王金成　任露泉　(74)专利代理机构 吉林长春新纪元专利代理有限责任公司 22100代理人 王怡敏(51)Int.Cl.A61F 2/36(2006.01)(54)发明名称采用轻量化设计的人体个性化髋关节股骨柄假体及其制法(57)摘要本发明涉及一种采用轻量化设计的人体个性化髋关节股骨柄假体及其制法，属于医疗器械领域。

包括柄颈、柄体、椎体、椎尖，假体上部呈三角形，内侧角度在90°~120°；柄体采用六边形蜂窝结构单元进行轻量化设计；柄体和椎体亦可同时进行轻量化设计，轻量化设计可采用不规则开孔或闭孔结构设计，亦可采用3D晶格结构设计，结构单元优选为金刚石单元、菱形十二面体单元或截立方体单元；椎尖采用实体结构设计。

本发明通过实体模型个性化特征的提取和以轻量化为导向的正向设计，在个性化定制的同时实现了轻量化设计，能够在满足力学性能的前提下减轻髋关节股骨柄假体的重量，实现材料利用率的最大化，同时为骨再生和骨长入提供大量空间，提高了稳定性。

权利要求书1页 说明书4页 附图3页CN 111728741 A 2020.10.02C N 111728741A1.一种采用轻量化设计的人体个性化髋关节股骨柄假体，其特征在于：包括柄颈(1)、柄体(2)、椎体(3)、椎尖(4)，所述柄体(2)采用六边形蜂窝结构单元进行轻量化设计；柄体(2)和椎体(3)亦可同时进行轻量化设计，所述轻量化设计采用不规则开孔或闭孔结构设计，或者采用3D晶格结构设计，结构单元优选为金刚石单元、菱形十二面体单元或截立方体单元；椎尖(4)采用实体结构设计。

人工髋关节假体产品使用说明书执行标准：YY0118—93产品注册号：国药管械（准）字2001第3100374号（更）医疗器械生产企业许可证编号：津药管械生产许2000第0023号（更）一结构型式人工髋关节假体仿照人体髋关节的结构，将假体柄部插入股骨髓腔内，利用头部与关节臼或假体金属杯形成旋转，实现股骨的曲伸和运动。

人工髋关节假体分为单极、单极全髋、双动半髋和全髋、可换头部双动半髋和全髋形式。

二主要技术性能指标1材料：股骨头柄分别采用钛合金、钴铬钼合金、超低碳不锈钢材料制造，塑料内臼、髋臼采用无毒超高分子聚乙烯制造，金属杯采用钛合金（与钛合金、钴铬钼合金股骨头柄配合）和超低碳不锈钢材料制造。

2组成：a)单极由股骨头柄组成；b)单极全髋由股骨头柄和塑料髋臼组成；c)双头半髋由股骨头柄、塑料内臼和金属杯组成；d)双动全髋由股骨头柄、塑料内臼、金属杯和塑料髋臼组成。

3加工方法：钛合金产品毛坯采用热等静压的加工方法。

钴铬钼合金采用铸造的加工方法，不锈钢采用锻造的加工方法，后经机加工成型，并经过表面处理而成。

三产品适应症适用于陈旧性股骨颈骨折不愈合；股骨头缺血性坏死；治疗性髋关节结核；股骨头骨肿瘤；扁平髋；疼痛较重、影响髋关节功能的骨性关节炎；60岁以上老年人的新鲜股骨颈头下部骨折等病症。

产品置换原关节后可部分替代关节的功能。

四使用方法1产品的选择：产品根据临床需要，头部直径分为38mm～52mm，每隔2mm为一种规格。

手术前，用卡尺根据X光片测量被替换的股骨头和髋臼尺寸，根据病人的胖瘦，按照1.2~1.1的放大率测算。

例如：X光片显示头部直径55mm，即55mm/1.1mm=50mm 或55mm/1.2=46mm，则手术前应准备46、48、50mm的股骨头，消毒后备用。

2消毒方法（适用于非灭菌关节）：消毒时将金属杯、塑料臼和头柄拆开，金属杯和头柄可采用高压蒸汽消毒、煮沸消毒或灭菌液浸泡30分钟消毒均可；塑料臼建议采用灭菌液浸泡30分钟消毒，切勿采用高压蒸煮，以免产生塑料臼变形等问题。

人工关节制造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!人工关节制造工艺流程一、设计与研发阶段。

在开始人工关节制造之前，需要进行全面深入的设计与研发工作。

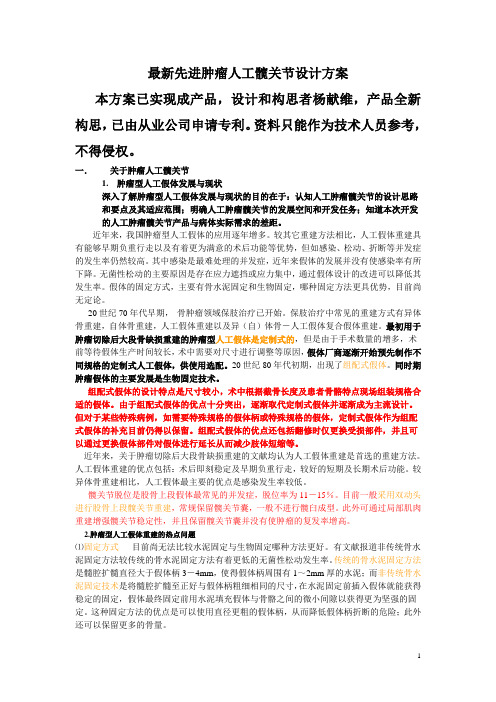

最新先进肿瘤人工髋关节设计方案本方案已实现成产品，设计和构思者杨献维，产品全新构思，已由从业公司申请专利。
