混凝土工程质量控制流程图

-_工程施工主要工序质量控制图附表 1：独立钢筋砼根基施工工艺流程施工的准备工作测根基中心定根基位挖根基土方浇注垫层混凝土配比现场实验室建筑独立根基模板制独立柱钢筋〔网片筋〕制安砼保养拆模回填土根基梁钢架模板试块试验试块保养试块取样根基梁混凝土浇注-_附表 2：模板工程质量控制程序熟习设计图纸和技术资料模板选择掌握操作规程和质量标准施工准备平坦钢模板底板抄平放线模板涂隔绝剂书面交底技术交底与钢筋工序交接班组操作人员参加钢模板孔洞堵补底部标高、中心线、断面、尺寸注意预埋件的地点和尺寸支模质量查收履行质量查收标准企业质监科中间抽查按现场预留拆模试块压报工程部、班组自检告状况，联合强度曲线确定拆模时间注意二次支模接缝注意保护棱角拆模梁、板底部按规定起拱修理模板、分类堆放要有足够风采、防备胀模自检记录与钢筋、混凝土工序交接检查灌溉混凝土时、留人看模质量查收记录清理现场，文明施工预埋件隐蔽记录资料整理施工记录熟习设计图纸和技术资料掌握操作规程和质量标准施工工作钢筋出厂合格证、现场复试报告检查脚手架、脚手板用表记牌表记钢筋检测与否带颗粒或片状钢筋老锈先除去书面交底技术交底班操作人员参加下料成型工程部、班组自检企业质监科、监理企业中间检查现场绑扎安装控制保护层厚度注意检查钢筋数目及地点接头不留在同一地点钢筋合格证及复验报告钢筋代换签证单质量查收自检记录质量查收记录隐蔽签证记录施工记录、钢筋取样目睹记录资料清理事故办理检查记录、剖析报告、整顿举措方案、复验报告拟订与审查钢筋配料表钢筋应平直，无局部波折Ⅰ级钢筋尾端作 1800弯钩按不一样型号挂牌不一样意加热曲折钢筋、模板工序交接检查办理隐蔽查收签证手续灌溉混凝土、留人看钢筋履行质量查收标准不合格的要办理〔返修〕清理现场、文明施工熟习设计图纸和技术资料焊条、焊剂准备、出具合格证掌握操作规程和质量标准准备工作准备钢筋，出具质量证明焊条烘焙、焊件除油污电焊机准备及保养书面交底获得焊接合格证技术交底班操作人员参加按规定做试件送检〔目睹取样〕中间检查保证焊接长度工程部、班组自检除去焊渣焊接注意焊接轴线地点注意焊接表面质量不得出现裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔钢筋合格证、复验报告与监理办理焊接隐蔽查收签证焊条、焊剂合格证焊条烘焙记录履行质量查收标准质量查收焊件试验报告不合格的要办理〔返修〕自检记录质量查收报告记录隐蔽查收记录清理现场，文明施工目睹取样记录资料整理X光探伤记录事故办理检查记录、剖析报告、整顿举措方案、复验报告熟习设计图纸和技术资料资料准备，出具资料质保局或合格证以及资料现场取样试验报告准备工作掌握操作规程和质量标准申请防水混凝土配合比拟订混凝土质量保证举措准备试模和坍落度书面交底模板、钢筋、砼工序交接技术交底班组操作人员参加检查脚手架及道路战胜上道工序弊端的挽救举措水平、垂直泵送砼设施准备专业会签申请混凝土灌溉履行重量比，依据状况调整配合比办理钢筋隐蔽签证手续岗位分工，操作挂牌木匠，钢筋每个工作班许多于1 组，每拌工跟从作业保证质量制 100立方米砼许多于1 组，现浇楼层每许多于1 组。

混凝土工程质量控制流程图一、引言混凝土工程质量控制是确保混凝土结构工程质量的重要环节。

本文将详细介绍混凝土工程质量控制的流程图，包括质量控制的各个阶段和相应的控制措施。

二、混凝土工程质量控制流程图以下是混凝土工程质量控制的流程图：1. 设计阶段- 设计混凝土结构的强度等级、配合比和施工工艺。

- 编制混凝土结构施工图纸，并标明混凝土浇筑的要求和质量控制要点。

2. 材料准备阶段- 采购符合设计要求的水泥、砂、骨料等原材料。

- 对原材料进行检验，包括水泥的标号、砂的粒径分布和骨料的强度等。

- 检验原材料的质量合格后，进行储存和保管。

3. 施工准备阶段- 准备混凝土搅拌设备，并进行检查和调试。

- 准备混凝土施工所需的模板、钢筋、支撑等辅助材料。

- 制定施工方案，包括浇筑顺序、浇筑层次和浇筑厚度等。

4. 浇筑过程控制阶段- 在浇筑前，对模板进行检查，确保其完好无损。

- 控制混凝土的浇筑速度，保证浇筑层的均匀性。

- 在浇筑过程中，使用振动器进行混凝土的密实，确保混凝土的均匀性和致密性。

- 控制混凝土的表面平整度，使用刮板等工具进行修整。

5. 养护阶段- 在混凝土浇筑完成后，进行养护措施，包括喷水养护、覆盖养护等。

- 控制养护时间和养护条件，确保混凝土的强度和耐久性。

- 定期检查养护效果，及时调整养护措施。

6. 质量检验阶段- 对已养护完成的混凝土进行质量检验，包括强度检测、抗渗性能检测等。

- 对混凝土的质量进行评估，判断是否符合设计要求。

- 如有不合格情况，及时采取纠正措施，并重新进行质量检验。

7. 质量记录和报告阶段- 对混凝土工程质量控制的各个阶段进行记录，包括材料检验记录、施工过程记录等。

- 编制混凝土工程质量报告，总结工程质量控制的情况和存在的问题，并提出改进措施。

三、结论混凝土工程质量控制流程图包括设计阶段、材料准备阶段、施工准备阶段、浇筑过程控制阶段、养护阶段、质量检验阶段以及质量记录和报告阶段。

工程施工主要工序质量控制图附表1：独立钢筋砼基础施工工艺流程
附表2：模板工程质量控制程序
附表3：钢筋绑扎工程质量控制程序
附表4：钢筋焊接工程质量控制程序
附表5：混凝土工程质量控制程序
附表7：室内一般抹灰工程质量控制程序
附表8：屋面防水工程质量控制程序
附表9：电气工程施工流程图
附表10：给水排水工程施工流程图
钢结构流程
施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→钢梁吊装→檩条、支撑系统安装→主体初验→刷面漆→屋面板安装→墙面板安装→门窗安装→验收
钢筋砼工程施工工艺框图
5、安装工程质量控制
主要安装工艺流程图：。

2.1 商砼质量控制从原材料进厂、检验、上料、配合比、搅拌、到施工现场质量管理六大环节共 14 个质量控制点。

2.2 为确保质量全过程控制，设置监控录相加强质量管控，设置位置及监控范围、内容如下：1 )混凝土搅拌站前侧及混凝土成型室监控点。

监控范围及内容：监控混凝土取样员取样工作。

2 )混凝土搅拌站两侧及后侧监控点。

监控范围及内容：监控水泥、粉煤灰、矿粉取样。

3 )砂、石料仓顶端及砂、石取样地点监控点。

监控范围及内容：监控砂、石入场外观质量验收及收料员取样工作。

4 )中控室监控点。

监控范围及内容：监控中控员配合比输入过程。

5 )混凝土出口监控点。

监控范围及内容：监控混凝土出口质量。

质量控制部门：各搅拌站质量控制岗位：收料员、检斤员质量监督考核部门：质量管理部门、各搅拌站质量监督考核岗位：工艺技术员、质量管理1 )检斤员负责对进场原材料进行检斤，对每车货物检完毛重后，应先开据调配单，待收料员签字后将调配单收回，进行回皮检斤，打印检斤单。

2 )收料员对照标准样品，对每车进场原材料外观质量进行检验，中砂运输车有大量水从箱体流出，含有较多杂物的，予以拒收；碎石含有杂物、视针片状、粒径大小情况之一的，予以拒收。

3 )粉煤灰进场时先取样检测细度，矿粉进场时先取样检测比表面积和外加剂适应性，必须待检验结果合格后方可入罐。

4)收料员根据场地情况进行料场管理，坚守岗位，不漏检、不误验。

调配单本人亲笔签名，来料及时指挥铲车攒料。

5 )原材料堆场必须堆放整齐、标识清晰、界限分明、取送方便，杜绝混料，已检验合格品必须与待检区分存放，确保先检验、合格后使用。

6)对外观验收不合格的原材料，收料员第一时间向技术主管(质检工段长)汇报，赋予让步接收或者返厂处理，并要求送货司机在不合格品拒收单上签字确认，上报物资管理部门经理。

1 )工艺技术员每日对入场原材料外观质量验收进行日常进行检查，形成检查记录，接授检查人签字确认。

2 )监督检查内容①每日对检斤调配单及时性、完整性进行检查，对检查中存在问题即将落实整改措施。

申请、开工业务培训、 持证上岗材料、 半成品到场并合格， 机械设备运转正常技术交底、明确质量要求及施工操作规程否是是否关键工序制定施工作业指导 书，并组织施工业务培训，持证上岗对施工过程连续监 控，及时反馈合格工序完工是分项、分部工程质 量检查是否合格是竣工资料整理，进行质量评定工序质量检验是否合格是单位工程质检 是否合格否否返工或整修返工或整修，进 一步整理资料质量目标实现否返工或返修路基土方填筑施工工艺流程及责任人测量放样责任人：朱松洋开挖排水沟密实度检测清表并压实清表处理试验段施工提供技术参数地基处理(若有)填料运输填料检验合格机械摊铺整平合格压路机碾压平地机整平试验检测下一层填筑测量填料含水量及摊铺厚度责任人：孙芳王超李强责任人：陈金虎梁新阳王正青路基整形边坡防护不合格循环填筑至设计标高责任人： 闫廷虎责任人： 朱松洋石灰消解、筛分或粉碎取样检测含灰度、强度压实度检查责任人：孙 芳王 超李 强路基检测交验测量放样计量布土整平初压计量布灰平地机整平洒水、路拌机翻拌闷料挂线找平成型碾压检测验收责任人：孙 芳王 超 李 强责任人：陈金虎梁新阳 王正青石灰鉴定灰土试配报批配比现场检查成孔检查导管制作灌注记录责任人：姚益明王栋才责任人：闫廷虎平整场地桩位放样埋设护筒钻孔清孔安设钢筋笼安设导管灌注水下砼拆除护筒钻机移位破桩头验收责任人：姚益明责任人：王栋才钻孔记录钢筋笼制作水密试验砼砼拌和运输试块制作责任人：王超试块检测桩检测施工准备设计加工张拉台座、底模制作钢绞线下料张拉钢绞线现场检查绑扎钢筋安装内、外模责任人：姚益明王栋才浇筑底板砼砼拌和安装内模砼试块制作加固压紧内模浇筑顶板砼责任人：王超压试块养生拆模砼强度控制放张责任人：闫廷虎检查验收施工准备空心板制作测量放样责任人：姚益明王栋才责任人：闫廷虎板梁运输安放支座现浇企口接缝砼完成桥面系附属结构绑扎桥面板钢筋浇注桥面板砼养生检查验收砼试块制作责任人：王超强度检查测量放样责任人：朱松洋基底承载力试验碎石换填责任人：王超砂垫层、砼基础砌筑端墙基础管节预制运输管节安装责任人：季克思史纪江防水处理护管砼洞口砌石两侧回填报 验 制试件责任人：陈金虎梁新阳王正青责任人：闫廷虎开挖基坑碎石换填测量放样责任人： 朱松洋设备校验 承载力试验制试件砼拌和运输钢筋制作砼拌和运输模板制作钢筋制作模板制作砼拌和运输责任人：姚益明王栋才砂砾垫层砼基础绑扎底板钢筋底板砼安装内模绑扎侧墙、顶板钢筋安装侧模侧墙、顶板砼拆模养生责任人：孙芳王超制试件制试件制试件(1) 路基工程质量保证措施根据现场提供资料，本工程土石方以填方为主，开挖为辅的施工方法。

水泥混凝土路面施工工艺(一)准备工作1、施工复测:对被交道、收费站道路中心桩位置、水准点基点桩及其他测量资料进行复测,对控制桩进行加固。

2、原材料的准备(1)、集料:质地坚硬、清洁、无风化,针片状颗粒、含泥量、有机质含量符合规范要求,集料级配符合设计及规范要求.(2)、水泥:安定性、细度模数、初终凝时间等各项指标符合设计及规范要求.(3)、石料:质地坚硬、清洁、密实、无风化,极限抗压强度等各项物理力学指标符合设计规定,几何尺寸等外观指标符合规范要求.(二)混凝土配合比1、将计划用于每一处机械化施工和小型配套机具施工的混凝土路面的水泥、碎(砾)石、砂、外加剂等材料，在用于工程之前5天，委托中心试验室按有关规定的标准方法要求进行原材料试验和混合料组成配合比设计，配合比设计应包括混凝土弯拉和抗压强度、集料级配要求、水灰比、稠度、水泥用量、质量控制等细节。

2、及时将配合比设计报告单和总说明报送监理工程师认可。

混凝土配合比设计经批准后，立即进行试拌。

(三)抽样检验按有关规范要求频率做抽样检验，制作抗压和弯拉试件各二组，分别作7天、28天的抗压、弯拉强度试验。

四、混凝土浇筑1、基层准备：(1)在铺筑水泥混凝土面层前，应将基层上的浮石、杂物、尘土等全部清除，保持表面整洁，并整理排水设施。

(2)基层如有车辙、松软及其他不符规定要求的部位。

均应翻挖、清除，并以同类混合料填补，其压实厚度不得小于8cm，重新整型、碾压，并符合密实度的要求。

2、施工机械准备：根据工程规模、施工质量和进度要求，配置合适的施工机械，其技术性能应满足混凝土路面施工的要求。

并应将工地配置的各种施工机械的名称、机型、规格、数量等，列表报监理工程师认可。

3、模板：(1)模板以钢板材料制成，并配有合适的装置以保证模板连接牢固可靠，使在浇注混凝土时能经受捣实和饰面设备的冲击和振动。

(2)模板安装应顺直，无扭曲；相邻钢模应平头锁接方式紧密联接，不得漏浆；模板接缝在任何方向都应不能活动。

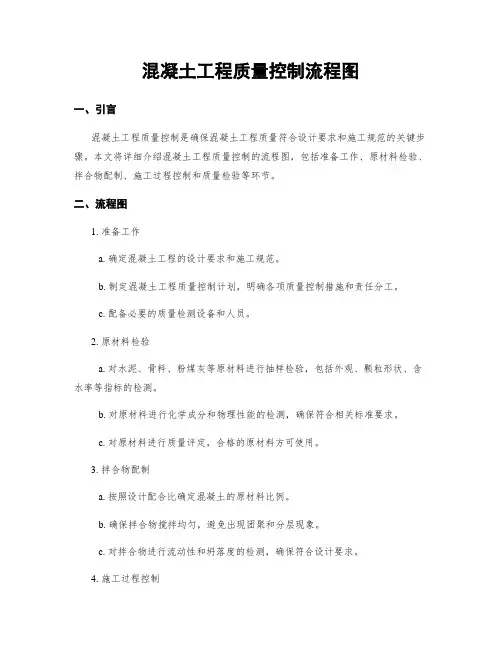

混凝土工程质量控制流程图一、引言混凝土工程质量控制是确保混凝土工程质量符合设计要求和施工规范的关键步骤。

本文将详细介绍混凝土工程质量控制的流程图，包括准备工作、原材料检验、拌合物配制、施工过程控制和质量检验等环节。

二、流程图1. 准备工作a. 确定混凝土工程的设计要求和施工规范。

b. 制定混凝土工程质量控制计划，明确各项质量控制措施和责任分工。

c. 配备必要的质量检测设备和人员。

2. 原材料检验a. 对水泥、骨料、粉煤灰等原材料进行抽样检验，包括外观、颗粒形状、含水率等指标的检测。

b. 对原材料进行化学成分和物理性能的检测，确保符合相关标准要求。

c. 对原材料进行质量评定，合格的原材料方可使用。

3. 拌合物配制a. 按照设计配合比确定混凝土的原材料比例。

b. 确保拌合物搅拌均匀，避免出现团聚和分层现象。

c. 对拌合物进行流动性和坍落度的检测，确保符合设计要求。

4. 施工过程控制a. 确保施工现场的环境符合混凝土浇筑要求，包括温度、湿度和风速等。

b. 控制混凝土浇筑的速度和均匀性，避免出现浇筑不均匀和漏浆现象。

c. 对混凝土的浇筑厚度和坡度进行控制，确保符合设计要求。

d. 对混凝土的养护过程进行监控，包括保湿、覆盖和温度控制等。

5. 质量检验a. 进行混凝土抗压强度的试验，以评估混凝土的强度性能。

b. 进行混凝土的抗渗性能测试，以评估混凝土的耐久性能。

c. 对混凝土的外观进行检查，确保无裂缝、起砂和蜂窝等缺陷。

d. 对混凝土的尺寸和平整度进行测量，确保符合设计要求。

6. 结果评定a. 根据质量检验结果，对混凝土工程的质量进行评定。

b. 如发现质量问题，及时采取纠正措施，并重新进行质量检验。

c. 对合格的混凝土工程进行验收，并出具相应的质量合格证明。

三、总结混凝土工程质量控制流程图是确保混凝土工程质量的重要参考依据。

通过准备工作、原材料检验、拌合物配制、施工过程控制和质量检验等环节的严格执行，可以有效降低混凝土工程质量问题的发生概率，提高工程的质量水平。

为加强公司混凝土的管理，提高预拌混凝土产品质量，根据《建设工程质量管理条例》和《山东省建设工程材料管理条例》以及混凝土标准,参照GB/T 19000—2000族标准，制定本规程。

1、原材料采购、运输、贮存与堆放混凝土的生产质量管理，必须做到“事先控制，层层把关”,坚持“以防为主，以纠为辅"原则，保证优质混凝土的生产，因此配制混凝土的原材料均需严格按国家有关标准进行检验，检验合格后方可用于生产，设物部材料室在原材料进场后均需通知试验室配合进行验收工作. 对不能达到有关国家标准，经检验不合格的材料拒绝收货,坚决作退货处理。

(1）水泥A、水泥进场前应按国家现行有关标准对水泥进行严格检验，对每一批水泥均需抽样作水泥标号及安定性等进行试验.有其它要求时,尚应检查其他性能。

另外用水泥留样桶进行封存，做好标识，由供需双方代表共同签字，存储于留样室,以便备查;B、水泥应按批分别存储在专用的水泥罐内，为了减少操作混乱，本项目部将采用同一厂家、同一品种、同一标号的水泥，并在出厂三个月以内使用完。

C、同品种同标号之水泥按批进行取样（一般以每500T为一批,不足者也按一批论)，从散装水泥运输车中随机取样20Kg,也可从20个以上不同部位取等量样品,总量至少12Kg。

D、若水泥进行安定性检测发现问题，会立即通知甲方进行处理. （2) 砂、石A、普通混凝土所用砂石应符合现行国标,并严格按GB/T14684—2001、GB/T14685-2001进行检测；B、对粗骨料要经常检查其质量情况，包括粒径、含泥量等的变化。

质量不合格的不得进场使用。

根据需要应按批检验其颗粒级配、含泥量、泥块含量石子的针片状颗粒含量及压碎指标值；C、对其来源的细骨料，应按批检验其细度模数、含泥量、泥块含量、，必要时还应检验其他质量指标；D、砂石在生产、采集、运输与存储过程中，严禁混入影响混凝土性能的有害物质，并按品种分别堆放，不得混杂。

在其装卸及存储时（分为已检区及待检区），使骨料颗粒级配均匀，保持洁净；E、对混凝土入模温度进行控制时,我项目部考虑在砂石仓加上蓬盖，以避免砂石暴晒雨淋，有效的控制骨料的含水率；F、砂、石采用同产地、同规格分批验收。
