管道安装一般要求

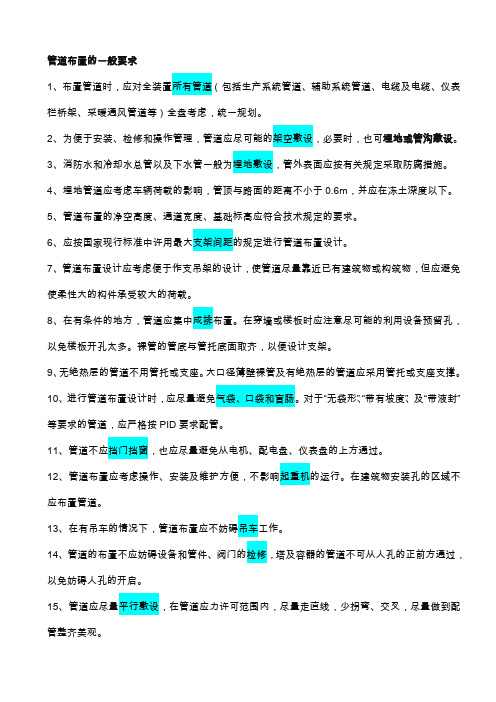

管道布置的一般要求1、布置管道时，应对全装置所有管道（包括生产系统管道、辅助系统管道、电缆及电缆、仪表栏桥架、采暖通风管道等）全盘考虑，统一规划。

2、为便于安装、检修和操作管理，管道应尽可能的架空敷设，必要时，也可埋地或管沟敷设。

3、消防水和冷却水总管以及下水管一般为埋地敷设，管外表面应按有关规定采取防腐措施。

4、埋地管道应考虑车辆荷载的影响，管顶与路面的距离不小于0.6m，并应在冻土深度以下。

5、管道布置的净空高度、通道宽度、基础标高应符合技术规定的要求。

6、应按国家现行标准中许用最大支架间距的规定进行管道布置设计。

7、管道布置设计应考虑便于作支吊架的设计，使管道尽量靠近已有建筑物或构筑物，但应避免使柔性大的构件承受较大的荷载。

8、在有条件的地方，管道应集中成排布置。

在穿墙或楼板时应注意尽可能的利用设备预留孔，以免楼板开孔太多。

裸管的管底与管托底面取齐，以便设计支架。

9、无绝热层的管道不用管托或支座。

大口径薄壁裸管及有绝热层的管道应采用管托或支座支撑。

10、进行管道布置设计时，应尽量避免气袋、口袋和盲肠。

对于“无袋形”、“带有坡度”、及“带液封”等要求的管道，应严格按PID要求配管。

11、管道不应挡门挡窗，也应尽量避免从电机、配电盘、仪表盘的上方通过。

12、管道布置应考虑操作、安装及维护方便，不影响起重机的运行。

在建筑物安装孔的区域不应布置管道。

13、在有吊车的情况下，管道布置应不妨碍吊车工作。

14、管道的布置不应妨碍设备和管件、阀门的检修，塔及容器的管道不可从人孔的正前方通过，以免妨碍人孔的开启。

15、管道应尽量平行敷设，在管道应力许可范围内，尽量走直线，少拐弯、交叉，尽量做到配管整齐美观。

16、管道垂直面布置时，应遵循以下原则1）热介质的管道在上，冷介质的管道在下。

2）无腐蚀的管道在上，有腐蚀的管道在下。

3）小管道应尽量支撑在大管道的上方或吊在大管道的下面。

4）气体管道在上，液体管道在下。

管道安装管道是工业生产中常见的输送介质和能量的设备，广泛用于输送液体、气体和固体颗粒等物质。

在工业生产中，合理安装管道不仅能够保证正常的生产运行，还能提高工作效率和安全性。

本文将介绍管道安装的一般原则、注意事项以及一些常用的安装方法。

管道安装的一般原则合理安装管道需要遵循以下一般原则：1.确定设计方案：在开始管道安装前，应先制定详细的设计方案，确定管道的材质、规格、布局等。

设计方案应考虑到生产工艺要求、环境条件以及设备间的连接等因素。

2.保证施工质量：管道安装过程中，施工质量的保证至关重要。

管道连接的密封性、安装的稳定性以及管道的保温性能等都要经过详细的施工验收。

3.控制工程成本：在管道安装过程中，需要合理控制工程成本。

这包括选用合适的材料、合理使用工艺和技术手段，以及优化布局等。

管道安装的注意事项在进行管道安装时，还需要注意以下几点：1.材料选择：根据工艺要求和介质特性选择合适的管道材料。

常见的管道材料包括钢材、不锈钢、塑料等。

在选择材料时，需要考虑管道的耐压性、耐腐蚀性以及温度适应性等因素。

2.管道布局：合理的管道布局可以改善生产效率和安全性。

在进行管道布局时，需要考虑管道的长度、弯头的数量和角度、支撑方式以及易于维护的考虑。

3.管道连接：管道连接的质量直接影响到管道的使用效果。

常见的管道连接方式有焊接、螺纹连接、法兰连接等。

在进行管道连接时，需要保证连接牢固、密封可靠，并采取相应的防腐措施。

4.安装检查：在管道安装完成后，需要进行安装检查。

这包括对管道连接进行漏检、对支架和固定件进行验收、对管道保温层进行检查等。

安装检查的目的是为了发现和纠正可能存在的问题，确保管道安装质量。

管道安装的常用方法管道安装的方法有很多种，下面介绍几种常见的方法：1.焊接法：焊接是一种常用的管道连接方式，适用于连接钢管、不锈钢管等材质的管道。

焊接法要求焊工具有一定的技术水平和经验，并且需要进行相应的焊接工艺控制。

管道安装及验收规范⼯艺管道安装及验收规范（参照中华⼈民共和国农业⾏业标准） NY/T 1220.3-2006⼯艺管道安装及验收1⼀般规定1. 1管道安装应具备下列条件：a）设计与相关⽂件齐全，安装图纸已技术交底，并经会审批准；b）与管道有关的⼟建检验合格，满⾜安装要求;c) 与管道连接的设备已安装固定完毕；d）管道组成件及阀门等已按设计要求核对合格;1. 2管道组成件及阀门检验应符合下列要求：a) 必须具有制造⼚的质量合格证书；b) 材质、规格型号应符合设计⽂件规定；c) ⽆裂纹、缩孔、夹渣、折迭、重⽪等缺陷；d) 不得有超过壁厚负偏差1/2的锈蚀或凹陷；e）螺纹、密封⾯良好，精度及光洁度应达到设计要求或制造标准。

1. 3 法兰连接应满⾜下列要求：a）法兰连接时应保持平⾏，偏差不⼤于法兰外径的1.5/1000；b）法兰连接应保持同轴，螺孔中⼼偏差不得⼤于孔径的5%，并保证螺栓⾃由穿⼊。

c）与设备接管连接时，选⽤配对的法兰类型标准和等级应与设备法兰相同，连接螺母应放在设备⼀侧。

d）紧固螺栓应对称均与，松紧适度，紧固后的螺栓与螺母宜平齐。

1. 4阀门安装应符合下列要求a）检查填料，压盖螺栓应留有调节余量；b）按设计⽂件核对其型号，并应按介质流向去定其安装⽅向；c）阀门与管道以法兰或螺纹⽅式连接时，阀门应在关闭状态下安装；d）阀杆及传动装置应按设计规定安装；e）安全阀应垂直安装，在调校时，开启和回座压⼒应符合设计⽂件的规定；1. 5 管道组成件的加⼯与管道焊接的要求，应符合GB 50235—97的规定1. 6 管道组成件及管道⽀撑件的安装过程中应妥善保管，不应混淆损坏或者锈蚀，⾊标或者标记应明显清晰，发现⽆标记时，必须查验钢号，暂不能安装的管道应封闭管⼝。

1. 7 封闭管段应按照现场实测后的安装长度加⼯；1. 8 埋地管道在试压合格并采取防腐措施后，应及时回填⼟；2 钢制管道安装2．1管⼦在对⼝时，应保证其平直度，当管⼦的公称直径⼩于100mm时，允许偏差为1mm，当管⼦公称直径⼤于或者等于100mm时，允许偏差2mm，全长偏差不⼤于10mm；2．2 垫⽚安装时，可分别涂以⼆硫化钼油脂或⽯墨机油涂剂；2．3螺栓、螺母应涂以⼆流化钼油脂、⽯墨机油或⽯墨粉；2．4管道在穿墙或者过楼板时，应加装导管，穿墙套管长度不⼩于墙厚，穿墙板套管长度应⾼出楼⾯50mm。

排水管道安装的规范要求及注意事项排水管道的安装是建筑物中非常重要的一部分，它有助于排除污水和废水，并保持建筑物的卫生环境。

为了确保排水管道系统的正常运行和持久性，有一些规范要求和注意事项需要遵守。

本文将介绍排水管道安装的规范要求和注意事项，以帮助读者更好地了解和实施相关工作。

1. 材料选择与质量控制排水管道的材料应选择具有良好耐腐蚀性和密封性能的高质量材料。

常用的材料包括PVC、PP、PE等，这些材料具有抗化学腐蚀和耐高温的特性。

在选购材料时，应检查材料的质量认证标志，确保其符合相关标准。

此外，还要注意管道的连接件，如弯头、三通等，其质量应与管道材料相匹配，以确保整个管道系统的连续性和稳定性。

2. 管道布局与设计排水管道的布局和设计应符合相关的规范和标准。

在设计过程中，需要考虑到建筑物的布局、功能区域和使用需求，合理确定管道的走向和坡度。

一般情况下，排水管道的坡度应适当，以保证水能够顺利流动而不积聚在管道中。

此外，还需避免管道锐角弯曲和长距离水平延伸，以防止水流速度过慢或积聚，造成堵塞和污水倒流的风险。

3. 连接与密封排水管道的连接和密封至关重要。

常用的连接方式有橡胶密封圈、焊接等，根据具体情况选择合适的连接方式。

连接点及时处理保持其完整性，并注意使用专用的密封胶或胶圈，确保连接点的密封性。

在连接之前，还应清洁管道端口和连接件表面，以保证连接的牢固性和可靠性。

4. 排水检测与验收在安装完成后，必须进行排水系统的检测与验收。

排水系统的检测包括静态水试验和动态水试验。

静态水试验是将水注入管道系统一段时间，并观察是否有渗漏或变形情况。

动态水试验是通过流水检测管道的流量和排放效果是否正常。

同时，在验收过程中应关注安装材料的质量标准、管道的坡度、连接的牢固性以及密封性的检查。

5. 日常维护与保养排水管道安装完成后，还需进行日常的维护与保养，以确保系统的正常运行和寿命的延长。

常规维护工作包括定期清洁管道，防止污物积聚和堵塞；检查管道连接点和密封处的完整性，及时修复漏水点；定期检查排水系统是否正常运行，如水流速度、水位等等。

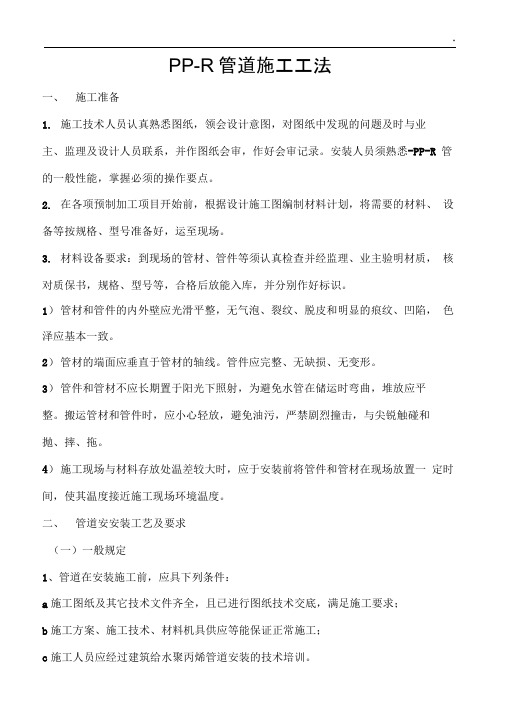

*PP-R管道施工工法一、施工准备1.施工技术人员认真熟悉图纸，领会设计意图，对图纸中发现的问题及时与业主、监理及设计人员联系，并作图纸会审，作好会审记录。

安装人员须熟悉-PP-R 管的一般性能，掌握必须的操作要点。

2.在各项预制加工项目开始前，根据设计施工图编制材料计划，将需要的材料、设备等按规格、型号准备好，运至现场。

3.材料设备要求：到现场的管材、管件等须认真检查并经监理、业主验明材质，核对质保书，规格、型号等，合格后放能入库，并分别作好标识。

1）管材和管件的内外壁应光滑平整，无气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应基本一致。

2）管材的端面应垂直于管材的轴线。

管件应完整、无缺损、无变形。

3）管件和管材不应长期置于阳光下照射，为避免水管在储运时弯曲，堆放应平整。

搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐触碰和抛、摔、拖。

4）施工现场与材料存放处温差较大时，应于安装前将管件和管材在现场放置一定时间，使其温度接近施工现场环境温度。

二、管道安安装工艺及要求（一）一般规定1、管道在安装施工前，应具下列条件：a施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；b施工方案、施工技术、材料机具供应等能保证正常施工；c施工人员应经过建筑给水聚丙烯管道安装的技术培训。

2、提供的管材和管件应符合设计规定，并附有产品说明书和质量合格证书。

3、不得使用有损坏迹象的材料。

如发现管道质量有异常，应在使用前进行技术鉴定或复检。

4、管道系统安装过程中的开口处应及时封堵。

5、施工安装时应复核冷、热水管压力等级和使用场合。

管道标记应面向外侧，处于显眼位置。

（二）管道敷设安装要点1、管道嵌墙暗敷时，宜配合土建预留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为De十20mm宽度为De+（40~60）mm凹悄表面必须平整，不得有尖角等突出物，管道试压合格后，墙槽用M7.5级水泥砂浆填补密实，其表面砂浆（包括粉刷）的厚度不宜小于30m m否则由于管道的热胀冷缩的因素，会造成墙面开裂，特别是热水管应严格掌握。

水管安装规范水管安装规范是指在建筑物内部进行水管安装时，要符合一定的标准和规定。

下面是关于水管安装规范的一些要点，总计约1000字。

一、水管选材规范1. 水管的选材应符合国家或地方相关标准的要求，一般应选用无毒、无味、符合卫生标准的材料。

2. 常见的水管材料有钢管、铜管、铝塑复合管、塑料管等。

根据不同的用途和工程要求选择合适的水管材料。

二、水管安装施工规范1. 在进行水管安装前，要先对建筑结构进行检查，确保墙体的承重能力和防水性能符合要求。

2. 水管应按照设计图纸和施工方案进行合理布置，保证水管的坡度、支撑、固定等满足要求。

3. 水管安装时应保证管道的直线度和垂直度，不允许出现明显的弯曲或歪斜。

4. 水管的连接应采用合适的连接方式，如焊接、承插连接、螺纹连接等。

连接处应密封可靠，防止漏水。

5. 在水管连接处和弯头处，应加装管件和管道支撑装置，确保连接处的牢固和稳定。

6. 水管在穿越壁体或楼板时，应采取防水措施，如加装防水套管、密封胶等，防止漏水。

7. 水管安装完毕后，应进行压力测试，检测管道是否有漏水现象。

测试压力一般为工作压力的1.5倍，持续时间不少于30分钟。

三、消防水管安装规范1. 消防水管应与给水管道分开布置，不得与给水管道混装，以防止水源交叉污染。

2. 消防水管应设置在与防火分区相对应的位置，便于在发生火灾时及时供水。

3. 消防水管在穿越防火墙时，应保证穿管处的防火性能，可采用阻火填塞材料或防火套管等。

4. 消防水管与消防设备之间的连接应采用快扣连接或法兰连接，以便灵活使用和维修。

5. 消防水管的支架应牢固可靠，不得有松动和变形现象。

6. 消防水泵房内的消防水管应设置防凝露装置，以防止水管内壁结露，影响供水质量。

7. 消防水管应定期进行检查和维护，保持畅通和完好。

四、生活用水管安装规范1. 生活用水管道布置应合理，保证不同功能区域的供水质量和供水量。

2. 热水管与冷水管应分开敷设，并在相应的区域设置热水管保温措施，减少能量损失。

管道安装要求1工程所用设备、材料必须做好核对、验收工作，符合要求方可使用，及时收集质量证明书、合格证。

2管道安装前，必须清除管内污垢。

安装中断或完毕的敞口处(如卫生设备接口)，应临时封闭(尤其是埋地管和垂直管口)。

3管口螺纹加工必须符合质量要求，如有断丝或缺丝，不得大于螺纹全扣数的1O％。

安装时螺纹外露部分和拧紧部分应符合要求，管径小于DN50mm时，可用生料带，管径大于等于50mm时。

应用油麻丝和厚白漆，安装后及时清除丝扣上的剩余麻丝。

4直管接口(丝接、焊接或法兰接口)连接时，如有弯曲必须进行调直处理，以保持钢管平直度；DN≤100mm时，每10m小于5mm；DN＞100mm时，每10m不大于10mm。

5管道穿过地下或地下构物外墙时，应采用防水套管，防水套管应严格按图形要求加工，严禁漏水。

管道穿过其它楼板或墙壁时，应设置套管，安装在楼板内的套管，其顶部应高出地面20mm，底部与楼板底面平，安装在墙壁内的套管，长度根据穿墙厚度而定，一般为墙厚加40mm，其两端应与饰面平。

保温管道的套管直径选择时、应考虑管道保温层厚度，套管和保温层之间用油麻丝填实，严禁漏水。

穿梁预留孔(套管)预留(埋)时，一般应保持与梁垂直。

管道穿过基础，墙壁和楼板预留孔洞，其尺寸如设计无要求，按施工工艺执行，承重墙及多孔楼板打洞应注意结构强度，必要时，应与监理联系，采取补强措施。

6钢管对口焊接采用手工电弧焊或氧一乙炔焊。

a、管子对口的错口偏差，应不超过管壁厚的20%，且不超过2mm，调整对口间隙，不得用加热扭曲管道的方法。

b、焊缝宽度和高度应符合焊接技术要求，气焊条表面应无氧化皮、油污和锈蚀、电焊条应根据母材材质选用，符合质保期要求，电焊条药皮应不潮、无裂纹、脱皮。

c、焊缝应无咬肉、夹渣、气孔、裂纹现象。

d、壁厚大于5mm的管口对接，应开坡口。

7管道采用法兰连接时，法兰应垂直于管子中心线，其表面应相互平行，法兰的衬垫不得入管内，其外圆到法兰螺栓孔为宜，法兰中间不得放置斜面衬垫，连接法兰的螺栓螺杆突出螺母长度不得大于螺栓直径的1／2。

管道安装有哪些规定1、管道安装有哪些规定？1〕管道工程应根据住户要求安装，完工后应试压、检验合格，方可进行其他装饰工程。

2〕选用的管道、管件质量应符合现行国家标准的规定。

3〕管道的安装，必须横平竖直。

排水管道必须畅通。

4〕安装的各种阀门位置应正确，便于使用和维修。

5〕经通水试压所有接头，阀门与管道连接处不得有渗水、漏水现象。

6〕镀锌管道端头接口螺纹必须有八牙以上，进管必须有五牙以上，不得有爆牙，生料带必须5圈以上，方可接管绞紧，绞紧后，不得朝相反方向回铰。

安装完毕后，应用清漆涂刷接口并应及时用勾钉固定。

管道与管件或阀门之间不得有松动。

7〕塑料〔PVC〕管道、管件，应严格按产品说明书规定安装。

8〕热水器〔电热水器〕进水口前应安装阀门。

9〕洗面器的冷热水接头应安装在洗面器下方，龙头连接应冷水在右，热水在左。

10〕浴缸排水口应对准落水管口，并做好密封，严禁使用塑料软管连接。

淋浴龙头应安装在下水口的同一边，冷水在右、热水在左，龙头位置端正，碗形护罩紧贴墙面。

2、管道工程验收有哪些要求？l〕管道、管件质量应符合现行国家标准。

2〕阀门安装应端正，开关应灵活。

3〕经通水试压，所有管道。

阀门、接头应无渗水、漏水现象。

3、电气安装有哪些验收要求？l〕电气装置安装施工及验收，应符合消防、环保等现行的有关标准、标准的规定。

2〕工程验收时，应对以下工程进行检查：①漏电开关安装正确，动作正常。

②各回路的绝缘电阻应大于等于0．22MΩ保护地线〔PE线〕与非带电金属部件连接应可靠。

③电气器件、设备的安装固定应牢固、平整。

④电器通电试验、灯具试亮及灯具控制性能良好。

⑤开关、插座、终端盒等器件外观良好，绝缘器件无裂纹，安装牢固、平整，安装方式符合规定。

⑥并列安装的开关、插座、终端盒的偏差，暗装开关、插座、终端盒的面板、盒周边的间隙符合规定。

⑦弱电系统功能齐全，满足使用要求，器具安装牢固、平整。

工程交接验收时，宜向住户提交以下资料：①配线竣工图，图中应标明暗管走向〔包括高度〕、导线截面积和规格型号。

水管安装标准
水管安装标准一般遵循以下几点：
1. 排水管道安装：排水管道应按照规定坡度进行安装，以保证顺利排水。

水平管道坡度应为每米0.5至1厘米，立管坡度应
为每米5至10厘米。

同时应按照规范要求进行管道的支撑和
固定，确保稳固。

2. 冷热水管道安装：冷热水管道应遵循分段、分支、分隔原则，以减少管道的热损失和水流的冲击力。

管道安装应坚固可靠，避免漏水和水压不稳等问题。

3. 管道布局规划：在安装水管时，需要根据实际使用需求和建筑结构特点进行合理布局规划。

管道布置应尽量短、直，减少管道连接和弯曲，便于维修和保养。

4. 材料选择：水管安装应选用符合国家标准的管材，具备良好的耐压、耐腐蚀、耐热性能。

常用的水管材料有铜管、铸铁管、塑料管等，根据具体使用环境和需求选择合适材料。

5. 安全防护：安装水管时应注意安全防护措施，避免损伤人身安全和财产。

在施工中，应遵守相关操作规范，如穿戴防护用品、使用合适的工具等。

总体来说，水管安装标准是为了确保管道的正常使用和安全，遵循合理布局、坡度要求、材料选择、固定支撑等原则，并且要符合相关国家标准和规范。

1管道安装的一般要求 a) 管道施工程序b) 管道材料验收1)管子、管件到位后，按有关国家和行业标准对其外观进行检查验收。

2)管子、管件安装焊接前要进行酸洗除锈及有脱脂要求的管子还必须进行酸洗、脱脂。

管子、管件酸洗、脱脂要有相应的验收资料或出厂检验合格资料。

酸洗、脱脂后的管子及管件运到现场前其两端一定要封扎严实。

3)阀门到货后对有强度及密封性试验要求的阀门要进行强度及密封性试验。

c) 预制的内容1)管材到货及验收后，应根据图纸和走向空间，能地面组对、煨弯的，应尽量在地面进行，减少空中作业。

2)管道支架应提前预制好。

3)埋地管道施工前应进行管道的防腐工作，根据设计要求确定防腐材料，防腐后的管道根据设计及业主要求进行电火花检测及粘贴强度和防腐厚度的检验。

4)针对不锈钢材质的特性，不锈钢管的现场切割应采用手锯、管刀、等离子切割机等，不得使用氧-乙炔焰切割。

在管径及壁厚较小，采用管刀切割时，管口毛刺要用锉刀进行加工。

d) 管道安装要求管道材料验收管道工程交接验收管道安装 管道检查管道吹扫与清洗管道涂漆 管道绝热蒸汽管道及要求绝热的管道管道焊接管道及支架预制管道试压管道安装总体精度要求如下，如与设计不符应按设计要求执行。

管道安装的允许偏差表e) 主车间架空管道的安装架空管道可利用车间内天车和临时吊具（吊杆和配重组成）将管道送到安装部位，或者利用挂在上部厂房上的定滑轮用卷扬机吊装到位，对于重量较轻较小的管道，可利用人力拽滑轮组的方法吊装就位。

f) 管道焊接1)管道的焊接要求①焊工一定要持证上岗，对压力管道施焊的焊工还必须要有焊接压力容器的上岗证书。

②管子及管件在对接之前一定要打坡口，坡口加工宜采用机械方法进行，如用气焊切割，必须将坡口部分打磨平整后方可进行焊接。

管道焊接的坡口型式和要求③焊条、焊丝的选用应符合设计文件的要求，焊条要在规定的温度和时间烘干后才可使用，且要有专人负责管理。

烘干后的焊条进入施工现场，要有专用的保温桶存放，不得随意乱放。
