通风工程吊支架计算方法

中国建筑股份CHINA STATE CONSTRUCTION ENGRG.CORP.LTD十里铺城中村二期改造K5地块机电管道支吊架体系计算方案编制人：审核人：审批人：中建二局第三建筑工程XX2019年4月目录一、编制目的3二、编制原则3三、编制依据4四、管道布置分析4五、管道载荷分析及支架计算5六、管道承重支架受力分析及计算实例13K5商业地下室机电管道较多，为达到整体安装效果简洁美观、节省空间，根据设计要求及项目的实际情况选取适当的支吊架形式。

局部位置需要综合支架，为保证系统运行安全可靠，需从管线的具体布置及荷载要求方面进行分析，对机电支吊架的强度进行校核。

二、编制原则1、适用性：根据设计要求及工程的实际情况选用适合工程的支吊架形式，地下室商业局部位置需要设置综合支架，BIM图纸中已经有所体现，根据管道规格设计合理支架方案；2、安全性：计算选用的支架需合理，现场应严格按照方案实施，支架固定牢固，现场试验数据需准确；若管道型号过大，根据现场情况需请设计对结构承载力进行验证符合并签字；3、经济型：在考虑竖向支架时，首先考虑使用圆钢吊杆，在圆钢吊杆不满足承重要求时再考虑使用角钢、槽钢；4、美观性：保证所使用的支吊架成排成线，横平竖直，简单明了。

5、适用于综合排布的成排管道支吊架,其它形式支吊架参考图集《室管道支架及吊架图集》03S402以及各地方标准图集。

机电管道支吊架选用除尊照本计算书外，还应满足国家现行有关规、标准的规定。

1、施工图纸2、《通风与空调工程施工质量验收规》（GB50243-2016）3、五金手册（电子版）4、《热轧型钢》（GB/T706-2008）5、《室管道支吊架》（05R417-1）6、《低压流体输送用焊接钢管》（GB/T3091-2008）7、《室管道支架及吊架图集》03S4028、《动力管道设计手册》（机械工业）9、《膨胀螺栓规格及性能》（-ZQ4763-2006）四、管道布置分析对管道进行合理的深化和布置是管道支吊架设计的前提条件。

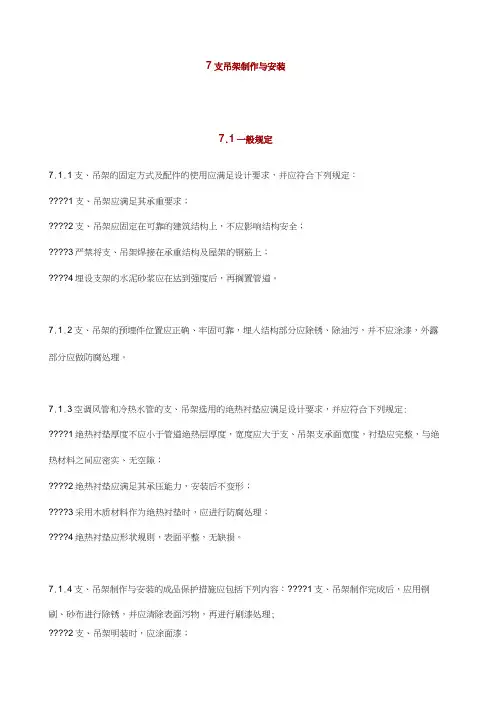

7支吊架制作与安装7.1一般规定7.1.1支、吊架的固定方式及配件的使用应满足设计要求，并应符合下列规定：1支、吊架应满足其承重要求；2支、吊架应固定在可靠的建筑结构上，不应影响结构安全；3严禁将支、吊架焊接在承重结构及屋架的钢筋上；4埋设支架的水泥砂浆应在达到强度后，再搁置管道。

7.1.2支、吊架的预埋件位置应正确、牢固可靠，埋入结构部分应除锈、除油污，并不应涂漆，外露部分应做防腐处理。

7.1.3空调风管和冷热水管的支、吊架选用的绝热衬垫应满足设计要求，并应符合下列规定:1绝热衬垫厚度不应小于管道绝热层厚度，宽度应大于支、吊架支承面宽度，衬垫应完整，与绝热材料之间应密实、无空隙；2绝热衬垫应满足其承压能力，安装后不变形；3采用木质材料作为绝热衬垫时，应进行防腐处理；4绝热衬垫应形状规则，表面平整，无缺损。

7.1.4支、吊架制作与安装的成品保护措施应包括下列内容：1支、吊架制作完成后，应用钢刷、砂布进行除锈，并应清除表面污物，再进行刷漆处理;2支、吊架明装时，应涂面漆；3管道成品支、吊架应分类单独存放，做好标识。

7.1.5支、吊架制作与安装的安全和环境保护措施应包括下列内容：1支、吊架安装进行电锤操作时，严禁下方站人；2安装支、吊架用的梯子应完好、轻便、结实、稳固，使用时应有人扶持；3脚手架应固定牢固，作业前应检查脚手板的固定。

7.2支吊架制作7.2.1支、吊架制作前应具备下列施工条件：1支、吊架的形式及制作方法已明确，采用的技术标准和质量控制措施文件齐全; 2加工场地环境满足作业条件要求；3型钢及附属材料进场检验合格；4加工机具准备齐备，满足制作要求。

7.2.2支、吊架制作应按下列工序（图7.2.2）进行。

图7.2.2支、吊架制作工序7.2.3支、吊架形式应根据建筑物结构和固定位置确定，并应符合设计要求。

7.2.4支、吊架的型钢材料选用应符合下列规定:1风管支、吊架的型钢材料应按风管、部件、设备的规格和重量选用，并应符合设计要求。

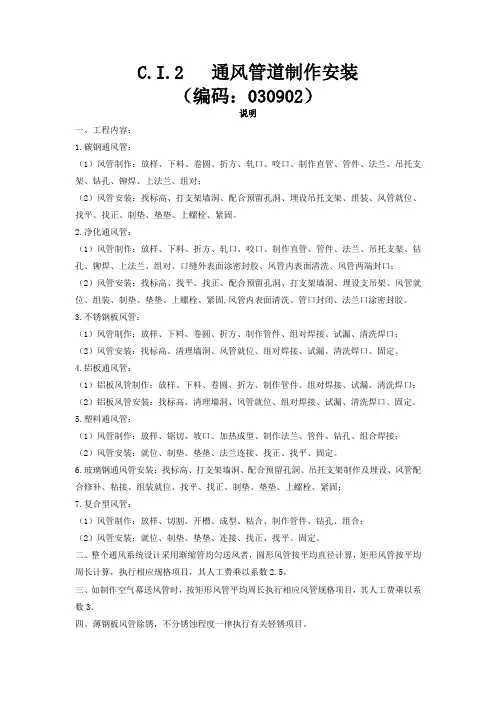

C.I.2 通风管道制作安装（编码：030902）说明一、工程内容：1.碳钢通风管：（1）风管制作：放样、下料、卷圆、折方、轧口、咬口、制作直管、管件、法兰、吊托支架、钻孔、铆焊、上法兰、组对；（2）风管安装：找标高、打支架墙洞、配合预留孔洞、埋设吊托支架、组装、风管就位、找平、找正、制垫、垫垫、上螺栓、紧固。

2.净化通风管：（1）风管制作：放样、下料、折方、轧口、咬口、制作直管、管件、法兰、吊托支架、钻孔、铆焊、上法兰、组对、口缝外表面涂密封胶、风管内表面清洗、风管两端封口；（2）风管安装：找标高、找平、找正、配合预留孔洞、打支架墙洞、埋设支吊架、风管就位、组装、制垫、垫垫、上螺栓、紧固,风管内表面清洗、管口封闭、法兰口涂密封胶。

3.不锈钢板风管：（1）风管制作：放样、下料、卷圆、折方、制作管件、组对焊接、试漏、清洗焊口；（2）风管安装：找标高、清理墙洞、风管就位、组对焊接、试漏、清洗焊口、固定。

4.铝板通风管：（1）铝板风管制作：放样、下料、卷圆、折方、制作管件、组对焊接、试漏、清洗焊口；（2）铝板风管安装：找标高、清理墙洞、风管就位、组对焊接、试漏、清洗焊口、固定。

5.塑料通风管：（1）风管制作：放样、锯切、坡口、加热成型、制作法兰、管件、钻孔、组合焊接；（2）风管安装：就位、制垫、垫垫、法兰连接、找正、找平、固定。

6.玻璃钢通风管安装：找标高、打支架墙洞、配合预留孔洞、吊托支架制作及埋设、风管配合修补、粘接、组装就位、找平、找正、制垫、垫垫、上螺栓、紧固；7.复合型风管：（1）风管制作：放样、切割、开槽、成型、粘合、制作管件、钻孔、组合；（2）风管安装：就位、制垫、垫垫、连接、找正、找平、固定。

二、整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径计算，矩形风管按平均周长计算，执行相应规格项目，其人工费乘以系数2.5。

三、如制作空气幕送风管时，按矩形风管平均周长执行相应风管规格项目，其人工费乘以系数3。

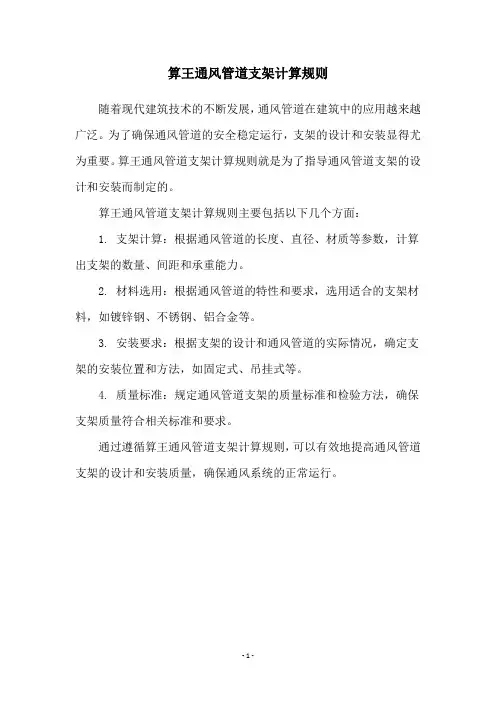

算王通风管道支架计算规则
随着现代建筑技术的不断发展，通风管道在建筑中的应用越来越广泛。

为了确保通风管道的安全稳定运行，支架的设计和安装显得尤为重要。

算王通风管道支架计算规则就是为了指导通风管道支架的设计和安装而制定的。

算王通风管道支架计算规则主要包括以下几个方面：
1. 支架计算：根据通风管道的长度、直径、材质等参数，计算出支架的数量、间距和承重能力。

2. 材料选用：根据通风管道的特性和要求，选用适合的支架材料，如镀锌钢、不锈钢、铝合金等。

3. 安装要求：根据支架的设计和通风管道的实际情况，确定支架的安装位置和方法，如固定式、吊挂式等。

4. 质量标准：规定通风管道支架的质量标准和检验方法，确保支架质量符合相关标准和要求。

通过遵循算王通风管道支架计算规则，可以有效地提高通风管道支架的设计和安装质量，确保通风系统的正常运行。

- 1 -。

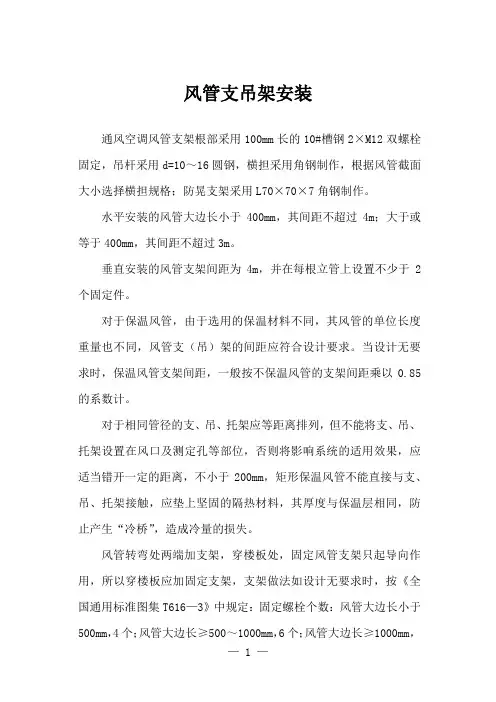

风管支吊架安装
通风空调风管支架根部采用100mm长的10#槽钢2×M12双螺栓固定，吊杆采用d=10～16圆钢，横担采用角钢制作，根据风管截面大小选择横担规格；防晃支架采用L70×70×7角钢制作。

水平安装的风管大边长小于400mm，其间距不超过4m；大于或等于400mm，其间距不超过3m。

垂直安装的风管支架间距为4m，并在每根立管上设置不少于2个固定件。

对于保温风管，由于选用的保温材料不同，其风管的单位长度重量也不同，风管支（吊）架的间距应符合设计要求。

当设计无要求时，保温风管支架间距，一般按不保温风管的支架间距乘以0.85的系数计。

对于相同管径的支、吊、托架应等距离排列，但不能将支、吊、托架设置在风口及测定孔等部位，否则将影响系统的适用效果，应适当错开一定的距离，不小于200mm，矩形保温风管不能直接与支、吊、托架接触，应垫上坚固的隔热材料，其厚度与保温层相同，防止产生“冷桥”，造成冷量的损失。

风管转弯处两端加支架，穿楼板处，固定风管支架只起导向作用，所以穿楼板应加固定支架，支架做法如设计无要求时，按《全国通用标准图集T616—3》中规定：固定螺栓个数：风管大边长小于500mm，4个；风管大边长≥500～1000mm，6个；风管大边长≥1000mm，
8个。

风管始端与通风机、空调器及其它振动设备连接的风管与设备的接头处须加支架。

干管上有较长的支管时，则支管上必须设置支、吊、托架，以免干管承受支管的重量而造成破坏现象。

通风工程中吊支架重量
如何计算
文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
通风工程中吊支架重量如何计算
5支吊架：根据不同设备大小选用不同型号的支架，像风机盘管的吊杆，空调箱和室内外的圆钢吊杆和角钢，风冷热本泵模块机组的基础槽钢或工字钢等等。

支吊架安装结束后还需要人工出轻锈，刷漆保护等：在计算支架工程量时以如下为依据：风管平均φ10圆钢1.2m/m2，新风机组设备支架30kg/台，风机盘管支架φ10~φ12圆钢2~4kg/台，一拖多外机支架20~40kg/台，水管按每0.7kg/m计算，模块机组基础80~100kg/台，注意：风管支吊架含在风管安装辅材里，无需计价，但除锈刷油需计算。

（风管周长4m内采用φ8圆钢，周长8m内采用φ10圆钢），圆钢：计算公式=0.00617*直径*直径价格3600元/吨左右
管道支吊架的估算公式（转载）。

2005房屋修缮工程计算规则05房修总说明一、《北京市房屋修缮工程预算定额》（以下简称本定额）包括土建结构分册，装饰装修分册，古建筑分册，暖卫分册，通风、空调分册，电气分册，电梯分册，措施费分册及材料预算价格汇总表共9个分册。

二、本定额适用于本市行政区域内的各类房屋建筑和其附属设备的修缮工程，改建工程，重新装饰装修工程，系统更新改造工程，抗震加固工程，一般单层房屋的翻建工程，古建筑修缮、复建、保护性移地迁建工程，以及随同上述各类工程施工的零星（建筑面积在300m2以内）添建、扩建工程。

不适用于建筑面积在300m2以外的新建、扩建工程和临时性的工程。

三、本定额是编制房屋修缮工程、古建筑修缮工程预算、结算、确定其工程造价的依据，是编制房屋修缮工程、古建筑修缮工程招标标底和投标报价的依据，是编制房屋修缮工程工程量清单计价的基础，亦是施工企业编制本企业定额的参考。

四、本定额的编制依据1.国家和有关部门颁布发的现行房屋修缮工程、抗震加固工程、建筑安装工程的有关法律法规、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程。

2.现行标准图集、典型设计图纸资料及各个时期有关房屋建筑的文献资料。

3.《全国统一房屋修缮工程预算定额》。

4.其他有关资料。

五、本定额是按正常的施工条件、合理的施工组织及使用标准合格的建筑材料、成品、半成品编制的。

已考虑了房屋修缮工程中普遍存在的工程规模相对较小且分散，施工现场狭小，连续作业差，室内不易全部腾空，要保护原有建筑及其周边景观环境等对施工作业不利因素的影响，除各分册另有规定外，不得因具体施工条件的差异而降低定额水平。

六、本定额是以建筑物檐高在25m以下为准编制的。

建筑物檐高超过25m时，可参考措施费分册的有关规定执行。

七、本定额是根据本市大多数施工企业管理水平并结合房屋修缮施工特点，以手工操作为主且配合相应中小型机械作业为准编制的。

八、本定额中人工消耗量的确定，人工不分等级，以综合工日的形式表现，其中包括基本工、其他工和人工幅度差，现场材料加工和材料运输等其他用工。

通风工程中吊支架重量如何计算
5支吊架：根据不同设备大小选用不同型号的支架，像风机盘管的吊杆，空调箱和室内外的圆钢吊杆和角钢，风冷热本泵模块机组的基础槽钢或工字钢等等。

支吊架安装结束后还需要人工出轻锈，刷漆保护等：在计算支架工程量时以如下为依据：风管平均φ10圆钢1.2m/m2，新风机组设备支架30kg/台，风机盘管支架φ10~φ12圆钢2~4kg/台，一拖多外机支架20~40kg/台，水管按每0.7kg/m计算，模块机组基础80~100kg/台，注意：风管支吊架含在风管安装辅材里，无需计价，但除锈刷油需计算。

（风管周长4m内采用φ8圆钢，周长8m内采用φ10圆钢），圆钢：计算公式=0.00617*直径*直径价格3600元/吨左右
管道支吊架的估算公式（转载）。
