实验故障分析与排除技巧一、实验目的与要求1、通过实验，学会使用万用表或示波器检测关健点电压的方法，分析判断故障所在。
2、通过实验，学会使用信号发生器或示波器快速确定故障范围。
3、通过分析、处理故障，可以提高分析、解决问题的能力。
二、实验中常见的实验故障及产生的原因所谓电路“故障”，是指电路对给定的输入不能给出正常的输出响应，此则电路认为有故障。
例如，在模拟电路中，静态工作点异常、电路输出波形反常、负载能力差、电路自激振荡等。
实验中产生故障的原因是多种多样的，有些是人为因素引起的，有些则是设计、工艺和环境条件引起的。
一个新装电路的故障，主要是人为因素造成的。
实验中发生故障的原因大致有以下几种：1、器件与连接（1）用错了器件或选错了标称值。
（2）元器件引脚接错，如二极管、三极管、稳压管和电解电容的极性接反或集成电路引脚插反。
（3）连接线接错、开路、短路（线间或对地等）。
（4）元器件或连接线损坏或接触不良。
（5）在同一个测量系统中有多点接地或接地不合理。
（在同一个测量系统中只能有一个接地点。
）2、仪器设备（1）仪器自身工作状态不稳定或已损坏。
（2）超出了仪器的正常工作范围。
（3）测试线损坏或接触不良。
（4）仪器旋钮由于松动而错位，偏离了正常的位置。
3、操作不当当仪器设备正常且电路连接准确无误，而测量结果与理论值不符合或出现了不应有的误差时，往往问题出在操作不当上。
（1）未严格按照操作规程程使用仪器。
（2）测量数据时连接成错误的测试实验系统（3）采用了不正确的测试方法。
（4）无根据的盲目操作。
三、故障处理的一般步骤发现一个电路有无故障，一般不是很难，难的是确诊故障的原因和部位。
一旦找出故障的原因和部位，那么，排除故障就比较容易了。
排除故障不外乎是更换元器件和更改连线等。
要寻找故障部位一般有直观检查法、电阻测量法、电流测量法、电压测量法和信号注入法等。
简单的电路可采用以下的简易故障诊断法：1、先诊断故障部位在哪一级模块。
模拟电路常见故障的诊断及处理分析模拟电路在现代电子设备中起着至关重要的作用，它们被广泛应用于各种电子产品中，包括手机、电脑、音响和家用电器等。
由于各种原因，模拟电路出现故障的情况也是不可避免的。
正确地诊断和处理这些故障对于维护和修复电子设备至关重要。
在本文中，我们将讨论模拟电路常见的故障，并提供一些诊断和处理的方法。
我们来看一些常见的模拟电路故障类型。
1. 电源问题：电源是模拟电路工作的基础，因此电源问题是最常见的故障类型之一。
电源问题可能包括电源线路断路、电源过压或欠压等。
这些问题可能导致电路无法正常工作或者损坏电路元件。
2. 芯片故障：模拟电路中的集成电路芯片可能会出现各种故障，包括短路、断路、过热等。
芯片故障会导致整个电路无法正常工作。
3. 元件老化：在长时间使用中，电子元件可能会受到老化的影响，例如电容器漏电、电阻值发生变化等。
这些问题会影响电路的性能。
4. 接线问题：模拟电路的接线问题也是常见的故障类型，它可能包括接触不良、线路断裂等。
这些问题会导致电路连接不良或者失去连接，从而影响电路的正常工作。
以上只是模拟电路常见故障类型的一部分，实际上还有很多其他可能的故障类型。
接下来，我们将讨论一些常见的诊断和处理方法。
1. 电源问题的诊断和处理电源问题是模拟电路中最常见的故障之一，因此正确地诊断和处理电源问题至关重要。
当电路无法正常工作时，首先应该检查电源线路是否存在断路或短路。
如果发现断路，应该及时修复或更换电源线路。
如果存在过压或者欠压的问题，应该检查电源供应器件，如变压器、稳压器等，确保它们工作正常。
当模拟电路中的芯片出现故障时，首先应该检查芯片是否过热。
如果芯片过热，可能是由于过大的工作电流、工作温度过高等原因。
此时应该停止电路工作，让芯片冷却一段时间。
如果芯片依然无法正常工作，可能是芯片本身出现问题，此时应该更换芯片。
模拟电路的接线问题可能包括接触不良、线路断裂等。
当电路出现连接不良或者失去连接的问题时，应该逐一检查电路中的连接部分。

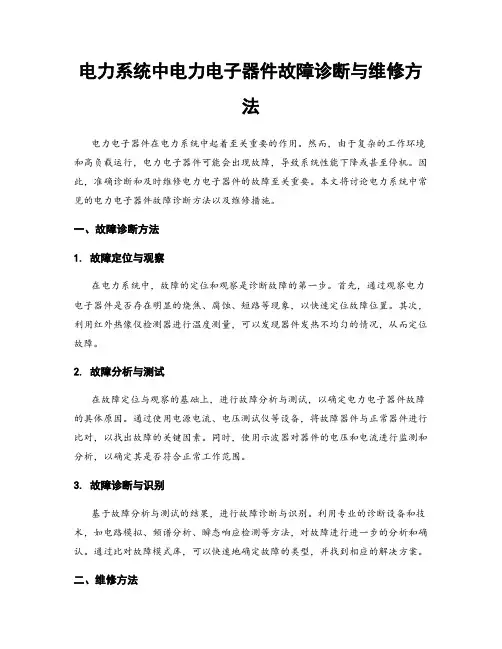

电力系统中电力电子器件故障诊断与维修方法电力电子器件在电力系统中起着至关重要的作用。
然而，由于复杂的工作环境和高负载运行，电力电子器件可能会出现故障，导致系统性能下降或甚至停机。
因此，准确诊断和及时维修电力电子器件的故障至关重要。
本文将讨论电力系统中常见的电力电子器件故障诊断方法以及维修措施。
一、故障诊断方法1. 故障定位与观察在电力系统中，故障的定位和观察是诊断故障的第一步。
首先，通过观察电力电子器件是否存在明显的烧焦、腐蚀、短路等现象，以快速定位故障位置。
其次，利用红外热像仪检测器进行温度测量，可以发现器件发热不均匀的情况，从而定位故障。
2. 故障分析与测试在故障定位与观察的基础上，进行故障分析与测试，以确定电力电子器件故障的具体原因。
通过使用电源电流、电压测试仪等设备，将故障器件与正常器件进行比对，以找出故障的关键因素。
同时，使用示波器对器件的电压和电流进行监测和分析，以确定其是否符合正常工作范围。
3. 故障诊断与识别基于故障分析与测试的结果，进行故障诊断与识别。
利用专业的诊断设备和技术，如电路模拟、频谱分析、瞬态响应检测等方法，对故障进行进一步的分析和确认。
通过比对故障模式库，可以快速地确定故障的类型，并找到相应的解决方案。
二、维修方法1. 器件更换如果故障的电力电子器件无法修复，最常见的方法是进行更换。
在更换器件之前，必须确保所选器件与原器件参数相符合，并且进行严格的质量控制。
同时，要按照正确的拆装步骤进行操作，避免对其他部分造成损害。
2. 故障原因排除在电力电子器件故障维修过程中，也会遇到一些常见的问题，如误操作、电源问题等。
因此，在更换电力电子器件之前，需要仔细排除其他故障原因，确保故障不是由其他因素引起的。
3. 维修技术和设备在电力电子器件维修过程中，还需掌握一定的维修技术和使用相应的设备。
例如，使用气体焊接设备、电子测量仪器、电气绝缘测试仪等。
熟练掌握这些技术和设备的使用方法，可以提高维修效率和准确性。

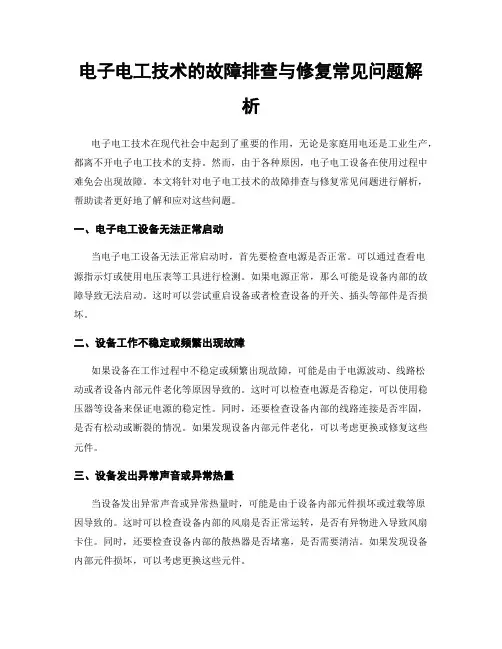

电子电工技术的故障排查与修复常见问题解析电子电工技术在现代社会中起到了重要的作用，无论是家庭用电还是工业生产，都离不开电子电工技术的支持。
然而，由于各种原因，电子电工设备在使用过程中难免会出现故障。
本文将针对电子电工技术的故障排查与修复常见问题进行解析，帮助读者更好地了解和应对这些问题。
一、电子电工设备无法正常启动当电子电工设备无法正常启动时，首先要检查电源是否正常。
可以通过查看电源指示灯或使用电压表等工具进行检测。
如果电源正常，那么可能是设备内部的故障导致无法启动。
这时可以尝试重启设备或者检查设备的开关、插头等部件是否损坏。
二、设备工作不稳定或频繁出现故障如果设备在工作过程中不稳定或频繁出现故障，可能是由于电源波动、线路松动或者设备内部元件老化等原因导致的。
这时可以检查电源是否稳定，可以使用稳压器等设备来保证电源的稳定性。
同时，还要检查设备内部的线路连接是否牢固，是否有松动或断裂的情况。
如果发现设备内部元件老化，可以考虑更换或修复这些元件。
三、设备发出异常声音或异常热量当设备发出异常声音或异常热量时，可能是由于设备内部元件损坏或过载等原因导致的。
这时可以检查设备内部的风扇是否正常运转，是否有异物进入导致风扇卡住。
同时，还要检查设备内部的散热器是否堵塞，是否需要清洁。
如果发现设备内部元件损坏，可以考虑更换这些元件。
四、设备无法正常连接或通信当设备无法正常连接或通信时，可能是由于网络故障或设备设置问题导致的。
这时可以检查网络连接是否正常，可以尝试重新连接或重启网络设备。
同时，还要检查设备的网络设置是否正确，是否与其他设备存在冲突。
如果问题仍然存在，可以尝试更新设备的驱动程序或固件。
五、设备显示屏出现故障或无法显示当设备的显示屏出现故障或无法显示时，可能是由于显示屏损坏或连接线路故障导致的。
这时可以检查显示屏是否正常运作，可以尝试重新连接显示屏或更换显示屏。
同时，还要检查连接线路是否松动或损坏，是否需要更换。

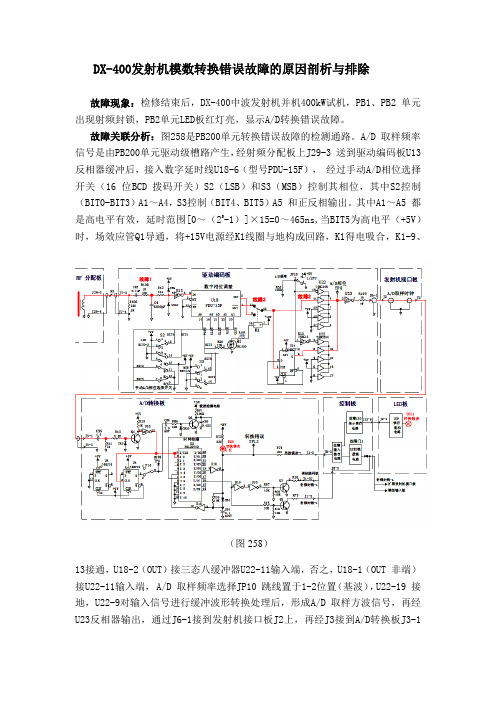

DX-400发射机模数转换错误故障的原因剖析与排除故障现象：检修结束后，DX-400中波发射机并机400kW 试机，PB1、PB2 单元出现射频封锁，PB2单元LED 板红灯亮，显示A/D 转换错误故障。
故障关联分析：图258是PB200单元转换错误故障的检测通路。
A/D 取样频率信号是由PB200单元驱动级槽路产生，经射频分配板上J29-3 送到驱动编码板U13反相器缓冲后，接入数字延时线U18-6（型号PDU-15F ）， 经过手动A/D 相位选择开关（16 位BCD 拨码开关）S2（LSB ）和S3（MSB ）控制其相位，其中S2控制（BIT0-BIT3）A1～A4，S3控制（BIT4、BIT5）A5 和正反相输出。
其中A1～A5 都是高电平有效，延时范围[0～（25-1）]×15=0～465ns,当BIT5为高电平（+5V ）时，场效应管Q1导通，将+15V 电源经K1线圈与地构成回路，K1得电吸合，K1-9、13接通，U18-2（OUT ）接三态八缓冲器U22-11输入端，否之，U18-1（OUT 非端） 接U22-11输入端， A/D 取样频率选择JP10 跳线置于1-2位置（基波），U22-19 接地，U22-9对输入信号进行缓冲波形转换处理后，形成A/D 取样方波信号，再经U23反相器输出，通过J6-1接到发射机接口板J2上，再经J3接到A/D 转换板J3-1（图258）上，驱动晶体三极管Q1（NPN），经过反相后，再经U10反相器缓冲，一路送到时钟故障PAL（可编程逻辑阵列）U5-1、2 输入端，另一路因为P10跳线置于1-2位置，TP4上电平就是A/D取样时钟信号，送到载波检测电路晶体三极管（NPN）Q6基极上，经过反相后的信号接到U5-7上，如果出现A/D取样频率信号丢失，时钟故障PAL U5-19输出高电平，经过反相器U10输出低电平信号（转换错误），DS5（转换错误）红灯亮，经A/D 转换板J1-3送到控制板J8-3上，再送到故障输入锁存电路中，一路经故障LED（发光二极管）指示锁存电路，送到LED板上，指示灯DS11用于显示A/D 转换错误故障；另一路送故障门，输出RF射频封锁信号，分别送模拟输入板和调制编码板使220块大台阶射频放大器和4块二进制台阶射频放大器关闭，整部PB200单元功放电流为0A，输出功率为0W。
电子器件的故障排查与维修技巧随着科技的发展，电子器件成为我们日常生活和工作中不可或缺的一部分。
然而，随之而来的问题也多了起来。
当我们的电子设备出现故障时，我们应该如何排查和修复呢？本文将就电子器件的故障排查与维修技巧进行详细的介绍。
一、故障排查的步骤：1. 观察：在排查电子器件故障时，首先要进行观察。
观察器件是否有明显的物理损坏，如烧焦、膨胀等。
还要留意有无异常现象，如冒烟、发出噪音等。
2. 检查电源：电源问题是导致电子器件故障的常见原因之一。
检查电源线是否插紧、电源开关是否打开以及电源适配器是否正常工作。
3. 检查连接：接下来检查连接线是否松动、插头是否接触良好。
有时候故障只是由连接不稳造成的。
4. 测试关键组件：针对某些常见故障，可以选择性地测试一些关键组件，如电容、电阻等。
使用万用表等测量工具进行测试，判断这些组件是否正常工作。
5. 逐步分析：如果以上步骤没有找到故障的原因，就需要逐步分析故障。
可以通过逐一替换组件的方式，先排除一个个可能性。
同时，也可以查找相关的技术手册和资料，对照着进行排查。
二、常见故障及其维修技巧：1. 无法开机：电子器件无法开机可能是因为电源问题，可以先检查电源线和适配器，确保电源供应正常。
如果电源正常，可以进一步检查主板、电池和电源管理芯片等部件。
维修技巧：检查电源插头是否脱落或接触不良，若是则重新插紧；如果是电池问题，可以尝试更换新电池；如果是主板问题，可能需要专业的技术人员进行修复。
2. 屏幕无显示：屏幕无显示可能是因为显示器或显示板的故障。
维修技巧：首先，检查连接线是否插紧。
如果连接正常，可以尝试将显示器与其他设备连接进行测试，确定是否是显示器本身的问题。
如果是显示板的问题，则需要更换显示板或修复电路。
3. 异常噪音：电子器件发出异常噪音可能是由于电路板或风扇的故障。
维修技巧：如果是电路板故障，可以逐步检查电容、电阻等元件，找出故障点进行修复或更换。
如果是风扇故障，需要更换新的风扇。
电子电路中的信号调理方法有哪些信号调理是指对原始信号进行处理和改变，以便于后续电路对信号进行更精确的分析和处理。
在电子电路中，信号调理方法多种多样，常见的有模拟信号调理和数字信号调理两种方法。
一、模拟信号调理方法1.放大：在信号调理过程中，经常需要将信号放大到合适的范围，以提高信号的识别和测量精度。
常用的放大电路有运算放大器、差分放大器等。
2.滤波：滤波是为了去除信号中的噪声或者不需要的频率成分，常用的滤波电路有低通滤波器、高通滤波器和带通滤波器等。
3.补偿：有时信号在传输过程中会受到衰减或者失真，需要通过补偿电路进行修正。
比如使用补偿电路对信号进行均衡，使其在传输中恢复原始的波形。
4.整流：整流电路将交流信号转化为直流信号，常用于对传感器输出信号的处理，如光电传感器、温度传感器等。
5.调制：调制是将低频信号转化为高频信号的过程，常用于无线通信中。
常见的调制方法有幅度调制、频率调制和相位调制。
6.采样与保持：信号调理中需要进行信号采样和保持，以便于数字化处理。
采样电路可以根据一定的时间间隔对连续信号进行抽样，而保持电路可以将采样的信号保持在一定的时间内，以供后续处理。
二、数字信号调理方法1.模数转换：模数转换将模拟信号转换为数字信号，常用的模数转换器有ADC（模数转换器），其中包括逐次逼近型ADC、压缩型ADC等。
2.数模转换：数模转换将数字信号转换为模拟信号，常用的数模转换器有DAC（数模转换器），其中包括R-2R网络型DAC、Σ-Δ型DAC等。
3.数字滤波：数字滤波是对数字信号进行滤波处理，包括低通滤波、高通滤波、带通滤波等。
数字滤波常用于对采集到的信号进行去噪、滤波和频谱分析。
4.数字信号调制：数字信号调制是将数字信号转换为可以传输的模拟信号，常见的数字信号调制方法有脉冲编码调制（PCM）、频分多路复用（FDM）等。
5.数字信号编码与解码：对数字信号进行编码和解码，以实现数据的压缩、传输和恢复。

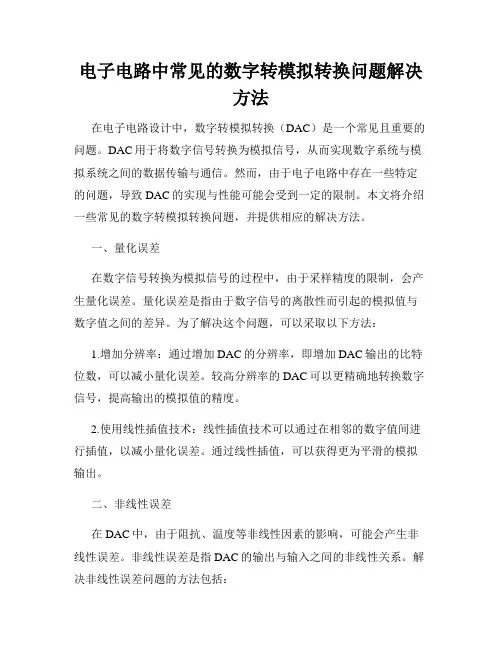

电子电路中常见的数字转模拟转换问题解决方法在电子电路设计中，数字转模拟转换（DAC）是一个常见且重要的问题。
DAC用于将数字信号转换为模拟信号，从而实现数字系统与模拟系统之间的数据传输与通信。
然而，由于电子电路中存在一些特定的问题，导致DAC的实现与性能可能会受到一定的限制。
本文将介绍一些常见的数字转模拟转换问题，并提供相应的解决方法。
一、量化误差在数字信号转换为模拟信号的过程中，由于采样精度的限制，会产生量化误差。
量化误差是指由于数字信号的离散性而引起的模拟值与数字值之间的差异。
为了解决这个问题，可以采取以下方法：1.增加分辨率：通过增加DAC的分辨率，即增加DAC输出的比特位数，可以减小量化误差。
较高分辨率的DAC可以更精确地转换数字信号，提高输出的模拟值的精度。
2.使用线性插值技术：线性插值技术可以通过在相邻的数字值间进行插值，以减小量化误差。
通过线性插值，可以获得更为平滑的模拟输出。
二、非线性误差在DAC中，由于阻抗、温度等非线性因素的影响，可能会产生非线性误差。
非线性误差是指DAC的输出与输入之间的非线性关系。
解决非线性误差问题的方法包括：1.采用校正技术：通过将已知输入与输出之间的非线性关系存储在查找表中，可以校正DAC的非线性误差。
使用校正技术可以提高DAC的线性度和减小非线性误差。
2.增加压摆率：压摆率是指DAC输出信号在从一个数值快速变化到另一个数值时所需的时间。
增加DAC的压摆率可以提高DAC的响应速度，减小非线性误差的影响。
三、时钟抖动时钟抖动是指DAC时钟信号的不稳定性，导致DAC输出信号的抖动或波动。
为了解决时钟抖动问题，可以考虑以下方法：1.使用低抖动时钟源：选择低抖动的时钟源可以减小时钟抖动对DAC输出信号的影响。
稳定的时钟信号可以提高DAC转换的准确性。
2.时钟抖动校正技术：可以采用时钟抖动校正技术来校正由于时钟抖动引起的DAC输出信号的误差。
时钟抖动校正技术可以通过提前或延迟时钟信号来抵消抖动的影响，提高DAC的性能。

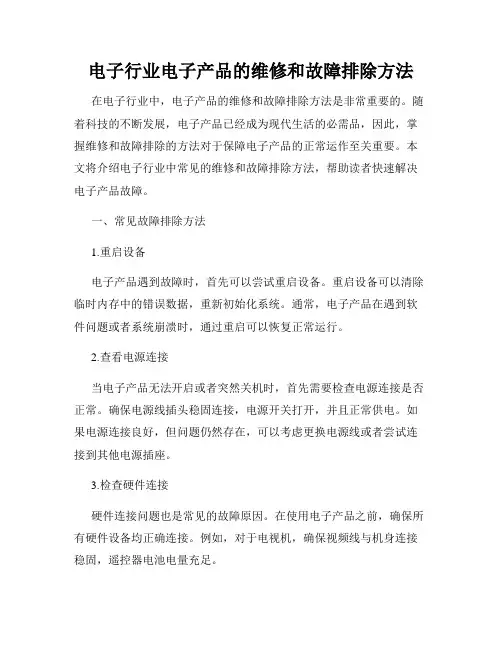

电子行业电子产品的维修和故障排除方法在电子行业中，电子产品的维修和故障排除方法是非常重要的。
随着科技的不断发展，电子产品已经成为现代生活的必需品，因此，掌握维修和故障排除的方法对于保障电子产品的正常运作至关重要。
本文将介绍电子行业中常见的维修和故障排除方法，帮助读者快速解决电子产品故障。
一、常见故障排除方法1.重启设备电子产品遇到故障时，首先可以尝试重启设备。
重启设备可以清除临时内存中的错误数据，重新初始化系统。
通常，电子产品在遇到软件问题或者系统崩溃时，通过重启可以恢复正常运行。
2.查看电源连接当电子产品无法开启或者突然关机时，首先需要检查电源连接是否正常。
确保电源线插头稳固连接，电源开关打开，并且正常供电。
如果电源连接良好，但问题仍然存在，可以考虑更换电源线或者尝试连接到其他电源插座。
3.检查硬件连接硬件连接问题也是常见的故障原因。
在使用电子产品之前，确保所有硬件设备均正确连接。
例如，对于电视机，确保视频线与机身连接稳固，遥控器电池电量充足。
4.更新软件或驱动程序有时，电子产品故障可能是由于软件或驱动程序的问题导致的。
及时检查更新并安装最新的软件和驱动程序可以解决一些常见的故障。
对于电脑或手机等设备，可以通过操作系统提供的更新功能进行软件或驱动程序的更新。
二、常见维修方法1.更换损坏的部件当电子产品硬件部件损坏时，需要及时更换故障部件。
例如，在电脑维修中，如果发现故障的内存条导致系统不稳定或无法启动，可以将损坏的内存条更换为新的。
2.清洁内部灰尘电子产品长时间使用后，内部可能积累了灰尘和杂物，导致散热不良或接触不良。
定期清洁电子产品内部可以有效减少故障发生的可能性。
使用压缩气罐或软毛刷轻柔清洁电子产品内部，并确保在清洁过程中不损坏任何部件。
3.重装操作系统当电子产品出现系统崩溃或无法正常工作时，可能需要重装操作系统。
重装操作系统可以帮助修复系统文件损坏或错误配置的问题。
在进行重装操作系统之前，一定要备份重要数据以免丢失。
电子行业电子产品的维修常见故障与解决方案在当今快节奏的生活中，电子产品已成为我们日常生活不可或缺的一部分。
然而，由于各种原因，电子产品在使用过程中难免会遇到各种故障。
在这篇文章中，我们将讨论电子行业中常见的维修故障，并提供一些解决方案。
一、电池问题电池是电子设备的重要组成部分，经常会出现充电困难、电池寿命短等问题。
针对这些问题，用户可以尝试以下解决方案：1.确认充电器和电缆工作正常。
有时候问题并非出在电池，而是由于充电器或者电缆的损坏。
2.进行电池校准。
有些设备提供了电池校准功能，在使用一段时间后可以尝试校准电池以提高使用体验。
3.更新系统软件。
有些电子设备的电池管理功能需要通过系统软件来实现，因此，及时更新系统软件可能会解决电池问题。
二、屏幕问题屏幕问题也是电子产品常见的故障之一。
例如，屏幕无法正常显示、触摸不灵敏等。
下面是一些常见的解决方法：1.重新启动设备。
有时候只是设备出现了小故障，重启可能会解决问题。
2.检查触摸屏幕。
如果觉得触摸不灵敏，可以检查屏幕上是否有灰尘或者污垢，清洁屏幕可能能够解决问题。
3.进行软件更新。
屏幕问题有时也可能是软件的bug引起的，因此，更新软件可能会修复该问题。
三、连接问题当使用蓝牙、Wi-Fi等连接设备时，我们可能会遇到连接问题。
以下是一些建议的解决方案：1.检查设备之间的距离。
蓝牙和Wi-Fi的连接距离是有限的，确保设备之间的距离不超过规定范围，可以保证连接的稳定性。
2.确保设备处于同一网络下。
当使用Wi-Fi连接设备时，确保设备处于同一网络下是必要的，否则可能无法连接成功。
3.重置网络设置。
有时候网络设置可能出现错误，重置网络设置可能会修复连接问题。
四、存储问题电子产品的存储问题是用户普遍遇到的故障之一。
如果设备存储空间不足，用户在使用过程中可能会遭遇各种问题。
以下是一些解决方法：1.删除不必要的文件和应用程序。
定期清理设备中的无用文件和不常用的应用程序，可以释放存储空间。
数字调制中波发射机模数转换故障原因分析与处理一、故障关联分析转换故障属五类故障。
根据发射机五类故障检测电路，在控制板上有两个音频信号进行比较，一个是A／D转换板上的数字音频信号再经过D／A反变换恢复成原来的模拟音频信号；另一个是从发射机射频输出端取样的已调波包络信号，解调后得到的音频信号。
正常时两个信号的波形基本相同，经过比较后A／D 转换错误在显示屏上显示正常。
如果有多个功放模块发生故障形成射频包络变形，或者A／D模数转换板模数转换发生错误引起音频解调器解调的音频信号包络变形。
上述两种情况有一种发生都将导致A／D转换错误故障，于是产生“功放关”命令，虽高压可继续接通，但不再产生射频输出。
如图2-29所示，检测电路由三个单稳态电路及相应的门电路组成。
N13A为A/D转换监视电路，用于监视A/D转换过程是否正常。
N14A为采样脉冲监视电路，用于监视采样频率；N12F、N12A是供电复位电路，在电源最初接通或者电源故障时给三个单稳态触发器复位。
N14B及相应的有转换故障被检出，该电路将给出一个“转换故障低电平”信号，用于清除锁存器N3、N4中的数据，清除调制编码板上锁存器的数据。
A/D转换板上故障指令输出及显示电路由N14B、N15A、N15B、N15C及N11组成，用于完成故障指令的输出及显示驱动。
N14B和N15B构成脉冲展宽电路，N14B 的“B”输入端接电源（高电平），所以，该单稳触发器是脉冲下降沿触发。
从N15A-3送来的“转换故障-低电平”信号被送到N14B的“A”输入端，该负脉冲的前沿（下降沿）触发N14B，“Q”端输出低电平。
这个低电平送到N15B的5脚。
同时，N15A-3输出的低电平也送到N15B的4脚，有时，这个“转换故障-低电平”是个窄脉冲，当N15B-4的低电平消失后，其5脚仍然维持低电平，其维持时间由R33、C50决定，其时间为10微秒，相当于把“转换故障-低电平”信号进行了展宽。
电子设计中的故障分析与排除方法在电子设计领域，故障分析与排除是至关重要的环节，因为即使经过精心设计和测试，电子设备仍然可能遇到各种问题。
因此，了解常见的故障分析与排除方法是每位电子工程师必备的技能。
首先，故障分析需要有系统性的思维和方法。
当电子设备出现问题时，首先要明确设备的工作原理和各个部分之间的关联。
然后，根据故障的表现，有针对性地分析可能的故障原因。
比如，如果设备无法开机，可能是电源模块故障、主控芯片故障、电路板连接问题等。
在确定故障原因后，就可以有针对性地进行排除。
其次，工具是故障分析的重要支持。
常用的工具包括万用表、示波器、逻辑分析仪等。
这些工具可以帮助工程师快速准确地定位故障，并验证分析的结果。
此外，软件仿真、模拟工具也可以在故障分析中发挥作用。
通过仿真软件可以预测电路的性能，发现潜在的问题并加以修正。
另外，故障排除需要一定的经验积累。
只有经过长期的实践和总结，才能在短时间内准确找到故障并解决问题。
因此，电子工程师需要不断学习、尝试，积累经验，提高自己的故障分析与排除能力。
此外，时刻保持谨慎和耐心也是故障分析与排除的关键。
有时，故障可能并不显而易见，需要反复验证、思考才能找到根本原因。
在排除故障时，一定不要急于行动，要根据事实进行分析，避免盲目拆卸或更换部件，否则可能会导致更严重的问题。
总的来说，故障分析与排除是电子设计工程师必须具备的核心技能，它不仅关乎设备的正常运行，还关系到整个项目的进展和成败。
只有将系统性的思维、专业的工具、丰富的经验和耐心融会贯通，才能在电子设计领域中游刃有余，快速高效地解决各种故障问题。
愿每位电子工程师在实践中不断提升自己的故障分析与排除能力，为电子设备的稳定运行贡献自己的力量。
模拟电路常见故障的诊断及处理分析模拟电路是一种基于模拟信号处理的电路系统，主要用于信号处理、放大、滤波、调制、解调、混频等领域。
由于模拟电路中使用的元件较多，例如电容、电感、晶体管、二极管等，因此常常会出现各种故障，例如信号失真、放大系数过小、输出波形不正常等。
本文将对常见的模拟电路故障进行诊断分析及处理方法的介绍。
故障一：信号失真信号失真是模拟电路中最常见的故障之一，它通常表现为输出信号与输入信号不相同，可能存在波形扭曲、幅度减小、相位移位等现象。
这些问题的根本原因是信号在电路中传输过程中发生了失真。
最常见的原因是负载过重，线路阻抗不匹配、信号源输出阻抗不足、容性负载不正确等原因造成的信号反射和反向传播的影响。
解决方法：- 检查线路连接是否正确，检查线路连接是否存在断开、短路等情况。
- 检查负载电路是否负载过重，是否存在对电路的影响，适当进行电路优化调整，使负载与电路匹配。
- 使用合适的信号放大器，增加信号源输出的阻抗，避免反射和反向传输。
- 确保电容负载正确，可以将电容调整到合适的数值。
故障二：放大系数过小放大系数是模拟电路的重要参数之一，它通常和电路中采用的放大器类型和放大器本身的放大系数有关。
如果放大系数过小，将会导致输出信号弱，无法有效地满足实际应用的需求。
最常见的原因是电池电压过低、放大器本身失效、并联放大器放大器相位不匹配等原因。
- 检查电池电压水平。
如果电池电压过低，需要及时更换电池或充电，确保电池电压处于正常水平。
- 检查放大器的运行状态。
如果放大器失效需要更换放大器设备。
- 确保并联放大器的相位匹配性，可以通过改变输出有效信号相位，来使得放大器相位一致。
故障三：输出波形不正常- 检查电路连接是否正确，确保电路损耗不过大。
- 检查电容负载是否正确，如果电容负载出现问题，需要适当调整电容。
- 如果单压放大器输出负载不匹配，可以需要添加适当的负载，来丰富输出波形。
结论。
供电异常造成的“模数转换错误”故障一例故障现象：一部DAM 10kW发射机，工作中突然翻转到“转换错误”页面，并显示“转换错误”故障，功率由10kW逐渐下降至3kW，按故障复位按钮故障现象不消失。
按升功率按钮功率升不上去，天线零位由0．2升至2，监听收音机接收不到音频信号，关机重新开机重复上述故障现象。
故障分析与处理：发射机显示“转换错误”同时又伴随着天线零位大幅提高、输出功率大幅降低等故障，说明故障点的牵扯范围较大，应从多方面入手检查。
根据发射机所表现出来的故障现象，首先怀疑天馈线部分出了问题，为此对如下部位进行了检查：（1）检查天线自身对地绝缘是否有问题。
（2）检查天调网络是否打火和有器件损坏。
（3）检查发射机输出口、天线倒换开关接触点是否接触良好；馈管是否有问题。
经检查，没有发现问题。
将天线切换至主机后工作正常，说明天线零位大幅提高、输出功率大幅降低的三类故障是个假象，是由“转换错误”故障引起的。
“转换故障”属五类故障。
根据发射机五类故障检测电路，将控制板上两个音频信号进行比较，一个是A／D转换板上的数字音频信号经过D／A反变换恢复成原来的模拟音频信号；另一个是从发射机射频输出端取样的已调波包络信号解调后得到的音频信号。
正常时两个信号的波形基本相同，经过比较后，A／D “转换错误”在显示屏上显示正常。
如果有多个功放模块发生故障形成射频包络变形，或者A／D模数转换板错误引起音频解调器解调的音频信号包络变形，这两种情况有一种发生都将导致A／D “转换错误”故障。
因此应对以下部位进行了检查：（1）观察功放模块工作指示灯，没有发现功放模块故障指示灯亮，确定功放模块无损坏。
（2）检查调制编码板至功放模块的连接线插座接触良好。
（3）检查功放模块功率合成变压器，初次极没有因绝缘不良造成的打火现象。
（4）用万用表测调制编码板上跨接线的直流电压，跨接线上有4.5V直流电压，说明跨接线接触良好。
（5）进一步检查调制编码板N1～N11输出端均为低电平，此属正常。
模数转换错误引起的关功放故障检修一例故障现象：一台哈广25kW DAM发射机，工作中出现降功率直至功放关闭故障，具体现象是：发射机开机工作一段时间后，功率下降，监听声音中有类似雷雨天干扰的“咔咔”声。
故障初期表现的轻微，过一会就会能自动恢复正常播出，随着时间的延长，故障越来越严重，最后是开机不到一分钟就会出现功放关闭故障，关低压几分钟后重新启动，故障依旧。
故障关联分析：发射机自动降功率直至功放关闭，应该与功放PA ON/OFF相关电路有关，如图256所示，为发射机PA 关断关联图，从图中可看出，引起发射机功放关断的电路有三个：一是输出网络和天线网络驻波增大引起的关功放电路。
当输出网络和天线网络驻波增大时，从输出检测板X3-2输出关功放低电平，去关闭功放，驻波故障解除，发射机功放才能开启；二是从控制板A38 X5-5来的关功放信号，当控制板PA ON/OFF开关置于OFF位置时，控制板输出关功放信号。
三是从模数转换板X6-28来的数据清零关功放低电平信号，当A/D转换错误时，模数转换板会输出数据清零信号，清除调制编码板锁存的数字音频信号，调制编码板关闭功放。
另外还有调制编码板故障检测器输出的关功放信号。
故障检查：发射机降功率直至关闭功放，类似于输出网络和天线网络驻波增大，有受热打火的故障点，在故障刚出现时，测量输出监测板N1\N4的2脚，发现有电压跳动现象，由此判断槽路和天馈线部分有问题，但通过对上述部分细致的检查，没有发现问题。
故障出现时，测量输出检测板X3-2的电压，为0.3V，由此判断关功放原因不是输出监测板问题，也就是说故障不是输出天馈线网络引起的。
接下来测量控制板A38 X5-5端电压，测量电压也为低电平，由此排除了控制板输出关功放信号的可能性。
最后怀疑到了模数转换上，通过仔细观察，在故障没出现时，模数转换板上转换错误指示灯VD22绿灯亮，当故障出现时VD22红绿交替闪烁，直到最后显示红灯，功放彻底关断，由此判断故障应该在模数转换电路上。
电子电路中常见的模数转换器故障排查与修
复
电子电路中的模数转换器（ADC）是将模拟信号转换为数字信号的重要组件。
然而，由于各种原因，ADC可能会遇到故障，导致转换结果不准确或无法正常工作。
本文将介绍电子电路中常见的ADC故障，并提供排查和修复方法，以帮助解决这些问题。
一、ADC无输出信号
当ADC没有输出信号时，可能存在以下几种可能的原因：
1. 供电问题：首先，检查ADC的供电电压是否正常。
确保电压稳定并在规定范围内。
2. 连接问题：检查ADC与其他电路组件之间的连接，包括信号线和地线的连接是否良好。
3. 硬件故障：如果以上两种情况都没有问题，那么可能是ADC本身存在硬件故障。
这时，可以尝试更换ADC芯片或联系供应商进行维修。
二、ADC转换结果不准确
当ADC的转换结果不准确时，可能需要对以下几个方面进行排查和修复：
1. 参考电压问题：ADC的转换精度与参考电压有关，确保参考电压的稳定性和准确性是非常重要的。
检查参考电压源的稳定性，并校准
参考电压的值。
2. 地线干扰：地线干扰可能导致ADC转换结果的误差增加。
确保ADC的地线与其他电路的地线进行良好的连接，并减少地线回路上的
干扰源。
3. 时钟信号问题：ADC的转换过程依赖于时钟信号的准确性。
检查时钟信号源的稳定性，并确保时钟信号的频率与ADC的要求相匹配。
4. 抗干扰能力：ADC的抗干扰能力可能会受到其他电路部件的影响。
将ADC与其他敏感电路隔离开来，或者采取其他必要的措施来降低干扰。
三、ADC采样速率问题
ADC的采样速率可能不满足系统的需求，这时可以考虑以下几个方面：
1. 时钟频率问题：检查时钟信号频率是否与所需的采样速率相匹配。
如果时钟频率不足以支持所需的采样速率，可以更换时钟源或增加时
钟分频器。
2. 缓冲器问题：ADC采样前的信号缓冲器可能会对采样速率产生限制。
确保采样前的信号缓冲器能够满足所需的带宽和速率要求。
3. 信号传输问题：信号的传输过程中可能存在带宽限制或传输延迟。
检查信号传输链路是否存在瓶颈，并考虑采取措施改善传输速率。
四、ADC噪声问题
ADC的转换过程中可能受到各种源的干扰，导致输出信号中存在噪声。
以下是几种常见的降低ADC噪声的方法：
1. 滤波器：在ADC输入端添加合适的滤波器，可以滤除输入信号
中的噪声。
根据实际需求选择合适的滤波器类型和参数。
2. 环境干扰：排除ADC周围可能存在的干扰源，如电磁辐射、高
频信号干扰等。
改善ADC的工作环境，减少干扰源对其的影响。
3. 地线设计：良好的地线设计可以减少信号传输过程中的干扰。
确
保ADC的地线与系统的地线连接良好，并减少地线环路。
总结
本文介绍了电子电路中常见的模数转换器故障排查与修复方法。
在
排查故障时，需要注意供电问题、连接问题和硬件故障等方面。
对于
转换结果不准确的问题，需要关注参考电压、地线干扰、时钟信号和
抗干扰能力等因素。
而针对采样速率问题，需检查时钟频率、缓冲器
和信号传输等方面。
最后，对于ADC噪声问题，可以考虑添加滤波器、改善工作环境和优化地线设计等方法。
通过合理的排查和修复，可以
解决电子电路中ADC故障，并保证其正常工作。
