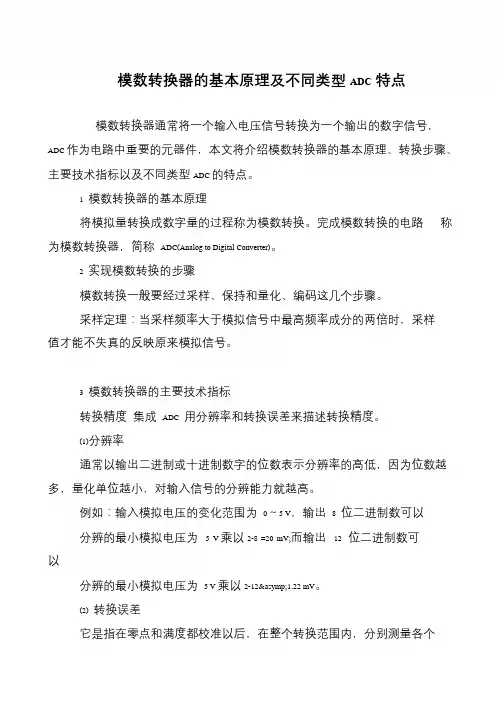

模数转换器的基本原理及不同类型ADC特点
模数转换器通常将一个输入电压信号转换为一个输出的数字信号,ADC 作为电路中重要的元器件,本文将介绍模数转换器的基本原理、转换步骤、主要技术指标以及不同类型ADC 的特点。
1 模数转换器的基本原理
将模拟量转换成数字量的过程称为模数转换。
完成模数转换的电路称为模数转换器,简称ADC(Analog to Digital Converter)。
2 实现模数转换的步骤
模数转换一般要经过采样、保持和量化、编码这几个步骤。
采样定理:当采样频率大于模拟信号中最高频率成分的两倍时,采样
值才能不失真的反映原来模拟信号。
3 模数转换器的主要技术指标
转换精度集成ADC 用分辨率和转换误差来描述转换精度。
(1)分辨率
通常以输出二进制或十进制数字的位数表示分辨率的高低,因为位数越多,量化单位越小,对输入信号的分辨能力就越高。
例如:输入模拟电压的变化范围为0~5 V,输出8 位二进制数可以
分辨的最小模拟电压为 5 V 乘以2-8 =20 mV;而输出12 位二进制数可以
分辨的最小模拟电压为5 V 乘以2-12≈1.22 mV。
(2) 转换误差
它是指在零点和满度都校准以后,在整个转换范围内,分别测量各个。
模数转换器的原理及应用模数转换器,即数模转换器和模数转换器,是一种电子器件或电路,用于将模拟信号转换为数字信号,或将数字信号转换为模拟信号。
该器件在许多领域都有广泛的应用,包括通信、音频处理、图像处理等。
一、数模转换器的原理数模转换器的原理基于采样和量化的过程。
采样是指在一段时间间隔内对连续的模拟信号进行测量,将其离散化,得到一系列的样本。
量化是指将采样得到的模拟信号样本转换为对应的数字量。
1. 采样过程:通过采样器对连续的模拟信号进行采样,即在一段时间间隔内选取一系列点,记录其幅值。
采样频率越高,采样得到的样本越多,对原始信号的还原度越高。
2. 量化过程:将采样得到的模拟信号样本转换为数字量。
量化的目的是将连续的模拟信号转换为离散的数字信号,通常使用二进制表示。
量化过程中,将采样得到的模拟信号样本确定为离散的幅值值,并用数字表示。
二、模数转换器的原理模数转换器将数字信号转换为模拟信号,其原理与数模转换器相反。
它将数字信号的离散样本重新合成为连续的模拟信号,恢复出原始的模拟信号。
1. 数字信号输入:模数转换器接收来自数字信号源的离散数字信号样本。
2. 重构模拟信号:根据输入的数字信号样本,模数转换器重构出原始的模拟信号。
这需要根据离散样本的幅值重新合成出连续变化的模拟信号。
三、模数转换器的应用模数转换器在许多领域都有广泛的应用,下面列举几个常见的应用领域:1. 通信系统:在通信系统中,模数转换器用于将数字信号转换为模拟信号进行传输。
它将数字信号编码为模拟信号,便于在传输过程中传递。
2. 音频处理:在音频处理系统中,模数转换器用于将数字音频信号转换为模拟音频信号,以便于放音或其他音频处理操作。
3. 图像处理:在数字图像处理领域,模数转换器用于将数字图像信号转换为模拟图像信号,以便于显示或其他图像处理操作。
4. 控制系统:模数转换器在控制系统中用于将数字控制信号转换为模拟控制信号,以便于控制各种设备或系统的运行。
A/D转换器模数转换器即A/D转换器,或简称ADC,通常是指一个将模拟信号转变为数字信号的电子元件。
通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。
由于数字信号本身不具有实际意义,仅仅表示一个相对大小。
故任何一个模数转换器都需要一个参考模拟量作为转换的标准,比较常见的参考标准为最大的可转换信号大小。
而输出的数字量则表示输入信号相对于参考信号的大小。
模数转换器最重要的参数是转换的精度,通常用输出的数字信号的位数的多少表示。
转换器能够准确输出的数字信号的位数越多,表示转换器能够分辨输入信号的能力越强,转换器的性能也就越好。
A/D转换一般要经过采样、保持、量化及编码4个过程。
在实际电路中,有些过程是合并进行的,如采样和保持,量化和编码在转换过程中是同时实现的。
一般来说,AD比DA贵,尤其是高速的AD,因为在某些特殊场合,如导弹的摄像头部分要求有高速的转换能力。
一般那样AD要上千美元。
还有通过AD的并联可以提高AD的转换效率,多个AD同时处理数据,能满足处理器的数字信号需求了。
模数转换过程包括量化和编码。
量化是将模拟信号量程分成许多离散量级,并确定输入信号所属的量级。
编码是对每一量级分配唯一的数字码,并确定与输入信号相对应的代码。
最普通的码制是二进制,它有2n个量级(n为位数),可依次逐个编号。
模数转换的方法很多,从转换原理来分可分为直接法和间接法两大类。
直接法是直接将电压转换成数字量。
它用数模网络输出的一套基准电压,从高位起逐位与被测电压反复比较,直到二者达到或接近平衡(见图)。
控制逻辑能实现对分搜索的控制,其比较方法如同天平称重。
先使二进位制数的最高位Dn-1=1,经数模转换后得到一个整个量程一半的模拟电压VS,与输入电压Vin 相比较,若V in>VS,则保留这一位;若V in<V in,则Dn-1=0。
然后使下一位Dn-2=1,与上一次的结果一起经数模转换后与V in相比较,重复这一过程,直到使D0=1,再与V in相比较,由V in>VS还是V in<V来决定是否保留这一位。
模数转换器原理介绍在采样阶段,模数转换器以一定的时间间隔对模拟信号进行采样。
通常,采样频率应满足奈奎斯特采样定理,即至少为信号频率的2倍。
采样过程可以看作是将连续的模拟信号转换为离散的样本点。
采样频率越高,转换精度越高。
同时,采样定理的条件还要求采样器的带宽应满足信号频率的要求,以避免抽样失真。
在量化阶段,采样得到的样本点被映射到一系列离散的可取值中。
量化器会根据一定的分辨率将采样点的幅度映射到相应的数字值上。
常见的量化方法包括线性量化和非线性量化。
线性量化将采样点按一定的间隔划分为不同的幅度区域,并将采样点映射到具体的区域中心值上。
而非线性量化则可以根据信号的动态范围进行更加灵活的映射,以提高转换的动态范围。
完成采样和量化后,模数转换器的输出就是一系列数字值。
这些数字值可以在数码显示器上显示出来,也可以通过数字输出端口发送到其他电子系统中进行进一步处理和分析。
模数转换器的性能指标主要包括分辨率、抖动、速度和功耗等。
分辨率是指量化器能够分辨的最小幅度间隔,通常以比特数表示。
抖动则是指转换器输出数字值的不确定性,影响了转换器的准确性和稳定性。
速度指的是转换器每秒能够完成的转换次数,对于高速数据采集和实时处理来说非常重要。
功耗则直接关系到设备的电能消耗和散热问题。
随着科技的进步,模数转换器的技术也在不断发展。
目前,已经出现了许多先进的模数转换器技术,例如增益调整型、互补型、带宽增强型和Σ-Δ型等。
这些新型转换器在分辨率、速度和功耗等方面都有不同程度的提升和改进。
总之,模数转换器是一种将模拟信号转换为数字信号的重要设备,采用采样和量化的原理。
它广泛应用于各个领域,并不断发展和改进,以满足越来越高的要求。
模数转换器及其应用领域研究模数转换器(ADC)是将模拟信号转换为数字信号的电路,适用于许多应用领域。
随着科技的发展,模数转换器已经成为一种必不可少的设备,其应用领域不断扩大并深入。
本文将介绍模数转换器的原理、分类、特点以及主要应用领域。
一、模数转换器的原理模数转换器的原理是利用了电压比较器及电荷积累原理。
电荷积累原理指利用电容器容量大小相同,电压不同,从而将一定时间内流过的电荷量从不同电容器充入到相同容量的电容器,使其电压也不同的原理。
二、模数转换器的分类1、按照转换方式分类(1)逐次逼近型ADC:通过反馈作用,不断逼近输入信号,直至输出的数字量满足一定的条件。
(2)闸流型ADC:利用比较器并加以锁存电路将模拟信号转换为逻辑信号,以实现数字化。
(3)逐段线性型ADC:分段处理调整电压大小,将模拟信号转换为数字量。
2、按照采样方式分类(1)突发采样型:采用瞬间采样器,仪器自动进行断续检测,得出瞬时值。
该种方式广泛应用于医学、工业测量等领域。
(2)持续采样型:持续不断地对信号进行采样,周期性地转换模拟信号,以得到数字量。
三、模数转换器的特点1、强鲁棒性:由于模数转换器本身就是一种电子元器件,其本身性能、稳定性、耐受强度等均较好。
2、高度集成:模数转换器内部存在大量电子元器件,但其工作原理非常复杂,只通过一个芯片就可以实现。
3、准确性高:ADC转换速率快,不受客观环境的影响,具有精度高、稳定性好、抗干扰能力强等优点。
四、模数转换器的应用领域1、传感器测量领域:模数转换器可以将被测的一些出入量转化为数字量,实现高精度、实时监测。
2、工业控制领域:ADC可以对系统的各种参数进行检测和控制,用来进行自适应控制等。
3、医疗领域:ADC可以将人体需要测量的各种体征检测并转化为数字量,为医生提供精确诊断依据。
4、物联网领域:模数转换器可以将传感器监测到的各种数据进行数字量转换,并进行分析,实现物联网设备的数据采集。
电路中的模数转换器与数模转换器认识模数转换器与数模转换器的特点和应用电路中的模数转换器与数模转换器随着电子技术的发展,电路设计已成为现代工业的核心部分。
在电路中,模数转换器(analog-to-digital converter,简称ADC)和数模转换器(digital-to-analog converter,简称DAC)被广泛应用于信号处理中。
本文将介绍模数转换器和数模转换器的特点和应用。
一、模数转换器(ADC)模数转换器是一种将模拟信号转换成数字信号的电路。
它通过量化和编码来实现此转换过程。
但是,由于模拟信号是连续的,而数字信号是离散的,因此在这个过程中会产生一些误差。
ADC的特点1.分辨率:ADC的分辨率决定了它可以识别多少个数字值。
理论上,分辨率越高,转换的数字信号就越接近于输入的模拟信号。
分辨率通常以位数(bit)表示,如8位、10位、12位等。
2.采样率:ADC的采样率是指在每秒钟内采样的次数。
采样率越高,转换出的数字信号就越接近于原始的模拟信号。
3.速度:ADC的速度很重要,尤其在高速信号处理的应用中。
速度越快,ADC就能够更快地处理信号。
ADC的应用ADC在实际应用中被广泛使用。
例如,它可以用于从实际世界中采集和数字化传感器信号,例如压力、温度和重量。
它也会用于数字音频设备中,例如记录和播放音频信号。
二、数模转换器(DAC)数模转换器是一种将数字信号转换成模拟信号的电路。
它通过解码和反量化来实现此转换过程。
与ADC一样,由于数字信号是离散的,而模拟信号是连续的,因此在这个过程中也会产生一定的误差。
DAC的特点1.分辨率:DAC的分辨率也会影响其输出的精度。
通常以位数(bit)表示,例如8位、10位和12位。
2.采样速率:DAC的采样速率对它的输出质量非常重要。
输出的模拟信号将受到采样速率和输入的数字信号的影响。
3.输出电压范围:DAC的输出电压范围通常也会影响其在实际应用中的使用。
数模转换与模数转换器的原理与设计数模转换和模数转换器是数字电子技术中常用的重要组件,是将模拟信号转换为数字信号或数字信号转换为模拟信号的关键设备。
在本文中,我们将介绍数模转换器(DA转换器)和模数转换器(AD转换器)的原理和设计。
一、数模转换器的原理与设计数模转换器(DA转换器)是将数字信号转换为模拟信号的设备。
它将数字信号按照一定的规则转换为模拟电压或电流输出,实现数字信号到模拟信号的转换。
数模转换器主要包括数字输入端、模拟输出端、数字控制电路和模拟输出电路。
数模转换器的原理是通过将数字输入信号通过根据控制信号的高低电平来控制开关电路的通断状态,由此来改变输出端的电压或电流。
常用的数模转换器有R-2R阻网络转换器、串行输入并行输出型转换器、并行输入串行输出型转换器等。
设计数模转换器时需要考虑以下几个要素:1. 分辨率:定义了转换器的精度,通常用比特数(Bit)来表示。
较高的分辨率意味着更精确的模拟输出。
2. 参考电压:转换器需要参考电压用于模拟输出的范围。
参考电压的选择需要根据具体应用场景来确定,通常为标准电压。
3. 输出范围:定义了模拟输出信号的最小和最大电压或电流值,用于确定模拟输出信号的幅值。
4. 更新速率:指的是数模转换器完成一次转换所需的时间,通常用赫兹(Hz)表示。
高的更新速率使得转换器能够快速响应输入信号的变化。
二、模数转换器的原理与设计模数转换器(AD转换器)是将模拟信号转换为数字信号的设备。
它将连续变化的模拟输入信号按照一定的规则转换为离散的数字输出信号。
模数转换器主要包括模拟输入端、数字输出端、模拟输入电路和数字控制电路。
模数转换器的原理是将模拟输入信号进行采样和量化,然后将量化结果转换为二进制数字输出。
常用的模数转换器有逐次逼近型转换器、积分型转换器、闪存型转换器等。
设计模数转换器时需要考虑以下几个要素:1. 采样率:采样率是指模数转换器对模拟输入信号进行采样的频率。
较高的采样率能够更准确地还原模拟输入信号。
数模转换器与模数转换器基本原理数模转换器(DAC)和模数转换器(ADC)是现代电子设备中常见的模拟信号处理电路,它们用于将数字信号转换为模拟信号或将模拟信号转换为数字信号。
本文将详细介绍数模转换器和模数转换器的基本原理。
一、数模转换器(DAC)基本原理数模转换器将数字信号转换为模拟信号,通常用于将数字数据转换为模拟信号输出,如音频、视频等。
数模转换器的基本原理如下:1. 数字信号表示:数字信号由一系列离散的数值表示,通常用二进制表示。
比如,一个八位的二进制数可以表示0-255之间的数字。
2. 数字量化:数字量化是将连续的模拟信号离散化,将其转换为一系列离散的数值。
这可以通过将模拟信号分成若干个均匀的间隔来实现。
例如,将模拟信号分为256个等间隔的量化等级。
3. 数字到模拟转换:数字到模拟转换的过程是将离散的数字信号转换为连续的模拟信号。
这可以通过使用数字信号的离散值对应的模拟信号的电压值来实现。
比如,将一个八位的二进制数转换为0-5V之间的电压。
4. 输出滤波:为了减少转换过程中的噪声和失真,通常需要对转换器的输出信号进行滤波。
滤波器可以通过消除高频噪声、平滑信号等方式来实现,以获得更好的模拟输出信号。
二、模数转换器(ADC)基本原理模数转换器将模拟信号转换为数字信号,通常用于模拟信号的数字化处理,如传感器信号采集、音频信号编码等。
模数转换器的基本原理如下:1. 模拟信号采样:模拟信号是连续变化的信号,模数转换器需要将其离散化。
采样是指周期性地测量模拟信号的幅度。
采样频率越高,采样精度越高,对原始模拟信号的还原能力越强。
2. 量化和编码:量化是将采样后的模拟信号转换为离散的数字量,包括离散幅度和离散时间。
编码是将量化后的信号用二进制表示。
常用的编码方式有二进制编码、格雷码等。
3. 数字信号处理:模数转换器的输出是数字信号,可以通过数字信号处理进行后续的处理和分析。
例如,可以对采集到的传感器数据进行滤波、数学运算等。
浅析现代工业模数转换器一、数模转换器(一)、基本概念模数转换器即A/D转换器,或简称ADC,通常是指一个将模拟信号转变为数字信号的电子元件。
通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。
由于数字信号本身不具有实际意义,仅仅表示一个相对大小。
故任何一个模数转换器都需要一个参考模拟量作为转换的标准,比较常见的参考标准为最大的可转换信号大小。
而输出的数字量则表示输入信号相对于参考信号的大小。
将模拟信号转换成数字信号的电路,称为模数转换器(简称a/d转换器或adc,analog to digital converter),A/D转换的作用是将时间连续、幅值也连续的模拟量转换为时间离散、幅值也离散的数字信号,因此,A/D转换一般要经过取样、保持、量化及编码4个过程。
在实际电路中,这些过程有的是合并进行的,例如,取样和保持,量化和编码往往都是在转换过程中同时实现的。
(二)、转换原理模拟数字转换器的分辨率是指,对于允许范围内的模拟信号,它能输出离散数字信号值的个数。
这些信号值通常用二进制数来存储,因此分辨率经常用比特作为单位,且这些离散值的个数是2的幂指数。
例如,一个具有8位分辨率的模拟数字转换器可以将模拟信号编码成256个不同的离散值(因为2^8= 256),从0到255(即无符号整数)或从-128到127(即带符号整数),至于使用哪一种,则取决于具体的应用。
分辨率同时可以用电气性质来描述,使用单位伏特。
使得输出离散信号产生一个变化所需的最小输入电压的差值被称作最低有效位(Least significant bit, LSB)电压。
这样,模拟数字转换器的分辨率Q等于LSB电压。
模拟数字转换器的电压分辨率等于它总的电压测量范围除以离散电压间隔数:•这里N是离散电压间隔数。
•这里EFSR代表满量程电压范围,即是总的电压测量范围,即输入参考高电压与输入参考低电压的差值[1]•这里V RefHi和V RefLow是转换过程允许电压的上下限。
