掌握桥梁基础分类及适用条件一、桥梁基础分类桥梁基础分为:刚性基础、桩基础、管柱、沉井、地下连续墙等,其中桩基础又包括沉入桩、灌注桩。
二、适用条件1.刚性基础:适用于各类土层,根据土质情况分别采用铁铺、十字铺、爆破等设备和方法开挖。
2.桩基础:按施工方法可分为沉桩、钻孔桩、挖孔桩,其中沉桩又分为锤击沉桩法、振动沉桩法、射水沉桩法、静力压桩法、钻孔埋置桩法。
(1)沉桩:锤击沉桩法一般适用于松散、中密砂土、教土,桩锤有坠锤、单动汽锤、双动汽锤、柴油机锤、液压锤等,可根据土质情况选用适用的桩锤;振动沉桩法一般适用于砂土,硬塑及软塑的黏土和中密及较松的碎石土;射水沉桩法适用在密实砂土,碎石土的土层中,用锤击法或振动法沉桩有困难时,可用射水法配合进行;静力压桩法在标准贯入度N<20的软教土中,可用特制的液压机或机力千斤顶或卷扬机等设备沉入各种类型的桩;钻孔埋置桩法为钻孔后,将预制的钢筋混凝土圆形有底空心桩埋人,并在桩周压注水泥砂浆固结而成,适用于黏土、砂土、碎石土中埋置大量的大直径圆形。
(2)钻孔灌注桩适用于黏土、砂土、砾卵石、碎石、岩石等各类土层;挖孔灌注桩适用于无地下水或少量地下水,且较密实的土层或风化岩层,如空气污染物超标,必须采取通风措施。
具体适用条件如下:•荷载较大,地基上部土层软弱,适宜的地基持力层位置较深,采用浅基础或人工地基在技术上、经济上不合理时。
•河床冲刷较大,河道不稳定或冲刷深度不易计算正确,如采用浅基础施工困难或不能保证基础安全时。
•当地基计算沉降过大或结构物对不均匀沉降敏感时,采用桩基础穿过松软(高压缩)土层,将荷载传到较坚实(低压缩性)土层,减少结构物沉降并使沉降较均匀。
另外桩基础还能增强结构物的抗震能力。
•当施工水位或地下水位较高时。
(3)管柱可适用于各种土质的基底,尤其在深水、岩面不平、无覆盖层或覆盖层很厚的自然条件下,不宜修建其他类型基础时,均可采用。
(4)沉井适用于各种土质的基底,在深水、无覆盖层或覆盖层很厚的自然条件下,不宜修建其他类型基础时,均可采用。
桥梁由桥跨结构、下部结构、支座和附属设施四部分组成.2、桥梁设计必须按造安全适用、经济美观有利环保的原则进行.3、单孔跨径大于 150 m的桥梁为特大桥。
总长大于1000米4、按行车道位置的不同，桥梁可分为上承式、中、下桥梁。
5、非通航河流,在洪峰期无大漂浮物时，梁底应高出计算水位 0.5 m。
有大为1.5m。
6、桥上纵坡不宜大于 4% ，桥头引道纵坡不宜大于 5 ％.7、当桥墩沿河流轴线与通航轴线不一致时,交角不宜大于 5度。
8、多车道桥梁上的汽车荷载应考虑多车道折减，但折减后的效应不得小于两条设计车道的荷载效应。
9、当弯道桥的曲线半径等于或小于 250m 时,应计算汽车荷载引起的离心力。
其着力点在桥面以上 1.2 m处。
标准跨径〉计算跨径>净跨径10 桥道标高主要由：桥下净空或泄洪等确定11汽车外车轮距安全带的最小距离是50cm，挂车是100cm12选择拱轴线原则:尽可能降低由于荷载产生的弯矩数值13拱桥四个标高：桥面标高拱顶底面标高起拱线标高基础底面标高14拱圈内力设计原则:荷载组合的最不利值小于或等于结构抗力的设计值15重立式桥墩验算内容：（1)桥梁墩身强度截面强度验算偏心距验算抗剪强度验算（2)墩顶水平位移验算16梁桥轻型桥台:支撑梁轻型桥台薄壁轻型桥台加筋图桥台17拱桥轻型桥台种类: 八字形轻型桥台U字形被撑式梁桥轻型桥墩：空心式桥墩柱式桥墩柔性桥墩薄壁桥墩框架式桥墩18拱桥拱轴线种类：圆弧线悬链线抛物线19等截面式桥梁形式:板拱桥肋拱桥箱形拱桥双曲拱桥20连续梁的内力主要有:纵向受弯受剪横向受弯纵向预应力抵抗纵向受弯和部分受剪竖向预应力抵抗受剪横向预应力抵抗横向受剪桥面的布置方式主要有双向车道布置分车道布置双层桥面布置等形式。
2、水泥混凝土、沥青混凝土铺装，其横坡通常为1.5度到2。
5度3、桥梁栏杆高度不应小于1。
1m .4、横隔梁的横向连接形式主要有钢板焊接接头，钢板螺栓接头和钢板扣环接头。
桥梁重要基础知识点
1. 桥梁的定义和分类：桥梁是用于连接两个不同地点或跨越地形障碍
的结构物。
根据不同的建造原理和功能，桥梁可以分为梁桥、拱桥、
斜拉桥、悬索桥等等。
2. 桥梁材料的选择：桥梁的材料选择直接影响其承载能力和寿命。
常
用的桥梁材料包括钢、混凝土、木材等。
在材料选择时需考虑结构的
负荷情况、环境因素和经济性。
3. 桥梁的结构设计：桥梁设计需要考虑桥梁所处的环境条件、交通流量、地质情况等因素。
常见的结构设计包括桥面板、桥墩、桥台和桥
梁支座等。
4. 桥梁的荷载分析：桥梁在使用过程中要承受各种静态和动态荷载，
如自重、交通荷载、风荷载等。
荷载分析是确保桥梁结构安全可靠的
重要环节。
5. 桥梁的施工技术：桥梁施工包括基础工程、桥墩施工、拱桥拱肋制作、钢结构悬索索吊装等多个环节。
合理的施工技术可以提高施工效
率和质量。
6. 桥梁养护与维修：桥梁在使用过程中会受到各种因素影响，如气候、交通流量等，因此需要进行养护与维修工作。
定期的检查、维护和修
复可以延长桥梁的使用寿命。
以上是桥梁重要基础知识点的简要介绍，对于学习桥梁工程的同学来说，这些知识点是理解桥梁结构和设计的基础。
在实际工程中，还需
结合具体情况进行深入研究和应用。
“梁式桥受力特点为主梁受弯优点：采用钢筋砼建造的梁桥能就地取材、工业化施工、耐久性好、适应性强、整体性好且美观；这种桥型在设计理论及施工技术上都发展得比较成熟。
缺点：结构本身的自重大，约占全部设计荷载的30%至60%，且跨度越大其自重所占的比值更显著增大，大大限制了其跨越能力。
拱式桥受力特点为拱肋承压、支承处有水平推力。
优点：跨越能力较大；与钢桥及钢筋砼梁桥相比，可以节省大量钢材和水泥；能耐久，且养护、维修费用少；外型美观；构造较简单，有利于广泛采用。
缺点：由于它是一种推力结构，对地基要求较高；对多孔连续拱桥，为防止一孔破坏而影响全桥，要采取特殊措施或设置单向推力墩以承受不平衡的推力，增加了工程造价；在平原区修拱桥，由于建筑高度较大，使两头的接线工程和桥面纵坡量增大，对行车极为不利。
桥梁分类。
多孔跨径总长L（m）。
单孔跨径（L0）特大桥。
L≥500m。
L0≥100m大桥。
100m≤L＜500m。
40m≤L0＜100m中桥。
30m＜L＜100m。
20m≤L0＜40m小桥。
8m≤L≤30m。
5m≤L0＜20m#桥跨结构:包含主要承重结构、纵横向联结系、拱上建筑、桥面构造和桥面铺装、排水防水系统，变形缝以及安全防护设施等部分。
下部结构，由桥墩、桥台、墩台基础几部分组成。
伸缩缝:在桥跨上部结构之间，或桥跨上部结构与桥台端墙之间，设有缝隙保证结构在各种因素作用下的变位。
桥梁全长:对于梁式桥而言，桥梁两个桥台侧墙或八字尾端间的距离L，称为桥梁全长（无桥台的桥梁为桥面系行车道长度）。
桥梁总长:通常把两桥台台背前缘间距离L1称为桥梁总长。
净跨径:设计洪水位线上相邻两桥墩（或桥台）的水平净距l0称为桥梁的净跨径。
总跨径:各孔净跨径的总和，称为桥梁的总跨径。
桥梁的总跨径反映它排泄洪水的能力。
计算跨径:桥跨结构两支点间的距离l,称为计算跨径。
桥跨结构的力学计算是以计算跨径为准的。
桥下净空高度:设计洪水位或设计通航水位对桥跨结构最下缘的高差H，称桥下净空高度。
桥梁主要由3个部分组成：下部结构、上部结构和附属结构，1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。
桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽——支座垫石轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石有承台情况下，桩基——承台——墩身——盖梁——支座垫石。
2、上部结构根据施工方法不同而有差别：预制构件：(如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等如是简支结构，只需架设预制梁就行了现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。
盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。
箱梁：梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。
桥台：位移桥梁两端，与道路相接。
墩台：指桥墩和桥台。
台帽和墩帽：跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同。
桥墩结构上部梁板：简支梁中可分箱梁和T梁，这里就不做概念区分了。
盖梁：梁板之下，桥墩之上，多用于承托预制的简支梁，部分现浇梁是不设置盖梁的。
桥梁基本知识
桥梁是一种架设在江河湖海上，使车辆行人等能顺利通行的构筑物。
为适应现代高速发展的交通行业，桥梁亦引申为跨越山涧、不良地质或满足其他交通需要而架设的使通行更加便捷的建筑物。
桥梁一般由以下几个主要部分组成:
1.上部结构:这是桥梁支座以上(无铰拱起拱线或框架主梁底线以上)跨越桥孔的总称。
上部结构又称桥跨结构，是跨越障碍的主要结构。
2.下部结构:包括桥台、桥墩和基础。
桥台设在桥梁两端，桥墩则在两桥台之间。
基础是桥缴和桥台底部的奠基部分。
3.支座:设置于墩台顶，用于支承上部结构的传力装置。
4.附属构造物:包括桥头搭板、锥形护坡、护岸、导流工程等。
按照主要承重结构所用的材料来分，有圬工桥(包括砖、石、混凝土桥)、钢筋混凝土桥、预应力混凝土桥、钢桥和木桥等。
按照跨越障碍的性质来分，主要有公路桥、铁路桥、公路铁路两用桥、农用桥、人行桥、运水桥(渡槽)及其他专用桥梁(如通过管路、电缆等)。
以上信息仅供参考，建议查阅专业书籍或者咨询专业桥梁工程师获取更全面和准确的信息。
桥梁工程基本知识桥梁基础知识一填空选择1拱桥的主要组成上部结构，下部结构。
上部结构主要由主拱圈和拱上建筑组成。
拱上建筑包括桥面系和传力构件。
主拱圈是拱桥的主要承重结构。
拱桥的下部结构主要由桥墩，桥台，基础。
主拱圈包括拱脚，拱顶，拱背，拱腹，拱轴线，起拱线。
2桥墩的稳定性验算（1）抗倾覆稳定性验算（2）抗滑动稳定性验算3拱轴线：拱圈各横向截面的形心连线4净跨径: 每孔拱跨两个起拱线之间的水平距离。
5计算跨径：拱轴线两端点之间的水平距离6净矢高拱顶截面下缘至起拱线连线的垂直距离。
7计算矢高拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
8矢跨比净矢高与净跨径之比或计算矢高与计算跨径之比9拱桥按照拱上建筑的形式分：实腹式拱桥和空腹式拱桥。
按照主拱圈形式分:圆弧形拱桥，悬链线拱桥、抛物线拱桥。
按照桥面位置分：上承式拱桥，中承式拱桥，下承式拱桥。
按照有无水平分力分:有推力和无推力拱桥。
按照结构受力图示分：简单体系拱桥，组合体系拱桥和拱片桥。
按照拱圈截面形式分：板拱桥，板肋拱桥，肋拱桥，双曲拱桥，箱形拱桥，钢管混凝土拱桥和劲性骨架混凝土拱桥。
10. 上承式拱桥分两类：1 普通式上承式拱桥（主拱圈，拱上传力构件，桥面系组成，主拱圈主要受力构件）2 整体型上承式拱桥（主拱片和桥面系组成，主拱片是主要承重结构）11、双曲拱桥主拱圈主要由拱肋，拱波，拱板，横向联系四部分组成。
12桁架拱桥按结构不同分分：斜杆式，竖杆式，桁肋式和组合式四种。
13 拱上建筑中的填料：一方面扩大车辆荷载作用的面积，同时减小车辆荷载对拱圈的冲击，但也增加了拱桥的恒载质量。
填料厚度不宜小于30cm ，当填料厚度（包括桥面铺装厚度）等于或大于50cm 时，设计计算中不计车辆荷载的冲击力。
14 理想拱轴线：在各种荷载作用下拱圈截面只受轴向压力，而无弯矩作用。
（事实上不存在）15 拱桥常用的拱轴线：圆弧线，悬链线，抛物线。
16悬链线拱轴线m 值一般采用“五点重合法”确定。
桥梁建设知识点总结大全一、桥梁基础知识1、桥梁的定义桥梁是指为了横跨自然障碍物（如河流、峡谷、铁路、公路等）而建的建筑物，是城市建设和交通运输中不可缺少的重要组成部分。
2、桥梁的分类（1）按用途分类：公路桥、铁路桥、步行桥、管线桥等。
（2）按结构形式分类：梁桥、拱桥、索桥、悬索桥、斜拉桥等。
（3）按材料分类：石桥、木桥、钢桥、混凝土桥等。
3、桥梁建设的意义桥梁的建设可以极大地便利交通，促进经济发展，改善人民生活水平，推动城乡一体化发展，对国家的发展具有非常重要的意义。
二、桥梁设计1、桥梁设计的基本原则（1）安全原则：桥梁必须具备足够的承载能力和抗震能力，确保通行安全。
（2）经济原则：在保证安全的前提下，尽量节约成本，提高设计效率，使得工程投资得到合理利用。
（3）美观原则：桥梁设计应该兼顾美观性和实用性，体现出城市的现代化和人文精神。
2、常见桥梁设计参数（1）桥面宽度：根据交通工具类型和交通流量确定，一般要让两辆车同时通过。
（2）桥梁长度：取决于跨度和承载能力，需根据具体情况进行设计。
（3）桥梁高度：取决于跨越的自然障碍物，一般要保证通航和通行。
（4）桥梁弯度：要根据实际交通需求和地形来确定，需满足行车的舒适性和安全性。
三、桥梁施工1、桥梁施工的基本流程桥梁施工一般包括前期准备、地基处理、主体结构施工、桥面铺装等步骤。
具体流程可根据桥梁的类型和规模进行调整。
2、桥梁施工的关键环节（1）地基处理：包括地基加固、挖土、填土等步骤，需要加强地基的承载能力。
（2）主体结构施工：包括桥墩、墩台、梁柱、拱圈等主体结构的施工，需要保证结构的稳定和安全。
（3）桥面铺装：包括沥青铺装、钢筋混凝土浇筑等，需要保证桥面的平整度和耐久性。
四、桥梁养护1、桥梁养护的意义桥梁养护是指对桥梁进行定期维护和修复，保证桥梁的安全和可靠运行，延长其使用寿命。
2、桥梁养护的内容（1）桥梁清洁：清除桥梁表面的积尘和杂物，保持桥面的平整和清洁。

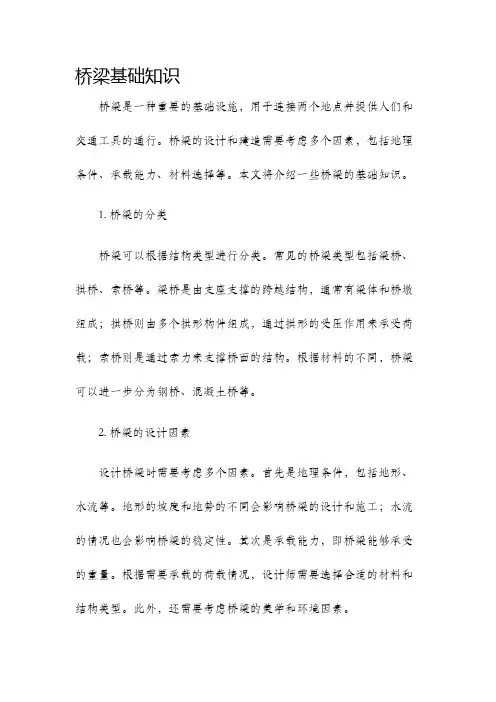

桥梁基础知识桥梁是一种重要的基础设施，用于连接两个地点并提供人们和交通工具的通行。
桥梁的设计和建造需要考虑多个因素，包括地理条件、承载能力、材料选择等。
本文将介绍一些桥梁的基础知识。
1. 桥梁的分类桥梁可以根据结构类型进行分类。
常见的桥梁类型包括梁桥、拱桥、索桥等。
梁桥是由支座支撑的跨越结构，通常有梁体和桥墩组成；拱桥则由多个拱形构件组成，通过拱形的受压作用来承受荷载；索桥则是通过索力来支撑桥面的结构。
根据材料的不同，桥梁可以进一步分为钢桥、混凝土桥等。
2. 桥梁的设计因素设计桥梁时需要考虑多个因素。
首先是地理条件，包括地形、水流等。
地形的坡度和地势的不同会影响桥梁的设计和施工；水流的情况也会影响桥梁的稳定性。
其次是承载能力，即桥梁能够承受的重量。
根据需要承载的荷载情况，设计师需要选择合适的材料和结构类型。
此外，还需要考虑桥梁的美学和环境因素。
3. 桥梁的材料选择桥梁的材料选择取决于多个因素，包括承载能力、地理条件和设计要求等。
常见的桥梁材料包括钢、混凝土和木材。
钢材具有高强度和耐腐蚀性能，适用于大型跨越结构的建造；混凝土材料可以提供较好的抗压性能，适用于大部分桥梁结构的建造；木材则主要用于小型桥梁的建造。
4. 桥梁的施工过程桥梁的施工过程包括多个阶段。
首先是基础的施工，包括桥墩的建设和梁体的支座施工。
然后是上部结构的建设，包括桥面和栏杆的安装。
最后是道路的修建，包括路面和路灯的安装等。
在施工过程中，需要考虑施工期间的安全和交通管理。
总结：桥梁是连接两个地点的重要基础设施，具有重要的经济和社会意义。
桥梁的设计和建造需要考虑多个因素，包括地理条件、承载能力、材料选择等。
在桥梁的设计过程中，应根据需要选择合适的结构类型和材料，确保桥梁的稳定性和安全性。
在桥梁的施工过程中，需要注重安全和交通管理，确保施工的顺利进行。
通过对桥梁的基础知识的了解，可以更好地理解和欣赏桥梁这一重要的建筑物。
桥梁工程基础知识目录目录 (1)1.基础知识 (2)1.1.桥梁组成及概念 (2)1.2.桥梁分类 (3)1.3.桥梁设计的程序 (3)1.4.桥梁设计荷载 (3)2.混凝土简支梁桥 (3)2.1.先张法预应力 (3)3.2.后张法预应力 (4)4.3.桥面板力学模型 (4)5.4.钢筋混凝土简支梁设计与计算方法 (4)6.5.预应力混凝土简支梁的设计与计算 (4)7.6.支座类型 (4)3.预应力混凝土连续梁桥和刚架桥 (4)1.1.预应力混凝土连续梁桥设计计算内容 (5)3.2.连续梁的施工方法 (5)4.3.温度对结构的影响 (5)5.4.刚架桥特点 (5)4.拱桥 (6)4.1.基本特点 (6)5.2.组成和分类 (6)6.3.钢管混凝土拱桥 (6)7.4.钢管混凝土结构特点 (6)4.5.拱桥施工方法 (6)5.斜拉桥 (6)5. 1.组成、特点 (7)5. 2.斜拉桥的总体布置 (7)5. 3.主梁结构体系与立面布置 (7)6.悬索桥 (7)6.1.特点 (7)7.2.受力特点 (7)7.桥梁墩台与基础 (7)7.1.墩台类型特点 (7)8.2.基础类型特点 (8)8.钢桥 (8)9.1.钢桥的主要特点 (8)8.2.发展情况： (8)8. 3.钢板梁的组成 (9)1.基础知识1. 1.桥梁组成及概念1）上部结构：指桥跨结构，是横越空间的部分，通常包括桥跨结构和桥面结构，作用是跨越障碍并承受其上的桥面荷载和交通荷载。
2）下部结构：桥梁支座一下的支撑结构，包括桥墩、桥台和桥墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。
3）跨度：也叫跨径或者计算跨径。
对梁式桥是指俩相邻墩台支座间的距离，是桥梁结构计算分析的必需数据，对于多跨桥梁，最大跨度叫主跨。
4）净跨径：对于梁式桥，设计洪水水位线以上相邻俩桥墩间的水平净距，各孔净跨径之和称为总跨径，又称孔径。
5）标准跨径：公路桥梁对梁式桥是指俩桥墩中线间距离或者桥墩中线至桥台背前缘的距离。
桥梁知识点桥梁作为人类建筑史上重要的工程之一，承载着人们出行和交通运输的重要任务。
它们不仅连接了两岸，也连接了不同地区和文化，具有深远的历史和文化意义。
本文将介绍一些桥梁的基本知识点，帮助读者了解桥梁的构造、类型和设计原则。
1. 桥梁的构造桥梁的构造通常由以下几个基本部分组成：- 上部结构：包括桥面、栏杆和人行道等部分。
桥面是供车辆通行的部分，承载着车辆和行人的重量。
栏杆和人行道用于保护行人的安全。
- 下部结构：通常由桥墩和桥基组成。
桥墩是支撑桥梁上部结构的柱状构件，一般分布在桥面上。
桥基是桥墩的基础，用于将桥墩的重量传递到地基上。
- 基础：用于支撑桥墩和桥基的地下部分。
基础通常由混凝土或钢筋混凝土构成，以确保桥梁结构的稳定性和安全性。
2. 桥梁的类型桥梁可以根据其结构和用途进行分类。
以下是一些常见的桥梁类型：- 梁桥：梁桥是最常见的桥梁类型之一，由梁体和桥墩组成。
梁体通常由钢筋混凝土或钢结构构成。
- 拱桥：拱桥采用弧形结构，通过拱形承载桥面的重量。
拱桥具有良好的抗压性能，是历史上最早出现的桥梁类型之一。
- 斜拉桥：斜拉桥通过斜向拉索将桥面承载的重量传递到桥塔上，具有独特的外形和结构。
斜拉桥具有较大的跨度和高度，常用于跨越大型水域或峡谷。
- 悬索桥：悬索桥采用悬索将桥面承载的重量传递到悬挂在高塔上的主缆上。
悬索桥具有大跨度和高度，是世界上最长的桥梁类型之一。
3. 桥梁的设计原则在桥梁设计过程中，需要考虑以下几个原则：- 承载能力：桥梁的结构设计应满足预计的交通载荷。
设计师需要计算并确保桥梁的承载能力，以确保桥梁在使用过程中的安全性和可靠性。
- 结构稳定性：桥梁的结构应具有足够的稳定性，以应对地震、风力和其他外部荷载的影响。
设计师需要通过合理的结构设计和选材，确保桥梁的稳定性。
- 经济性：桥梁的设计应尽量节约材料和成本，以提高项目的经济性。
设计师需要在保证结构安全的前提下，寻找最经济的设计方案。
- 美观性：作为城市的标志性建筑物之一，桥梁的设计也应考虑其美观性。
桥梁基础知识桥梁纵、横断面设计和平面布置。
纵断面设计包括：总跨径、分孔、基础埋深、桥面标高和桥下净空设计、桥面及引桥纵坡设计。
横断面设计：决定桥面宽度和截面形式，人行道宽0.75或1m，双向横坡0.015-0.03.平面布置：桥梁线性和引道应与两头公路衔接。
桥梁荷载：永久荷载、可变荷载、偶然荷载（地震和撞击）。
桥面布置：双向车道、分车道、双层桥面。
桥面构造：桥面铺装、排水防水系统、伸缩装置、人行道或安全带缘石、栏杆护栏、灯柱。
排水：横坡0.015-0.02，一般<=0.03,纵坡<0.02小于50m的桥可不设泄水管，大于50m的12-15m设泄水孔，纵坡小于0.02的6-8m设泄水孔。
纵坡一般不大于0.04.分类：按基本结构体系梁式桥、拱桥、刚架桥、缆索承重（悬索桥、斜拉桥），其他为组合体系。
按跨径分类：桥梁分类。
多孔跨径总长L（m）。
单孔跨径（L0）特大桥。
L≥500m L0≥100m大桥。
100m≤L＜500m 40m≤L0＜100m中桥。
30m＜L＜100m 20m≤L0＜40m小桥。
8m≤L≤30m 5m≤L0＜20m按桥面位置：上承式（桥面不知足桥跨结构上方）、中承式、下承式按承重结构材料分：钢桥、木桥、圬工、钢筋混凝土、预应力混凝土。
几个基本概念：A：五大部件：桥跨结构、支座系统、桥墩、桥台、墩台基础。
五小部件：桥面铺装、排水防水系统、栏杆（防撞栏、人行道）、伸缩缝、灯光照明。
B、计算跨径：两支点间的距离L0；C、净跨径：水位线以上相邻墩台间净距l0 。
D、总跨径：净跨径之和，反应排洪泄水能力。
E、桥梁全长:对于梁式桥而言，桥梁两个桥台侧墙或八字尾端间的距离L，（无台的桥梁为桥面系行车道长度）。
F、桥梁总长:通常把两桥台台背前缘间距离L1称为桥梁总长。
G、桥下净空高度:设计洪水位或设计通航水位对桥跨结构最下缘的高差H、称桥下净空高度。
它不得小于因排洪所要求的，以及对该河流通航所规定的净空高度。
I、建筑高度:桥面对桥跨结构最低边缘的高差h,称桥梁的建筑高度。
桥梁的建筑高度不得大于它的容许建筑高度，否则不能保证桥下的通航或排洪要求。
桥梁设计过程：A、前期准备工作、B三阶段设计（初步设计、技术设计、施工设计）分类：按基本结构体系梁式桥、拱桥、刚架桥、缆索承重（悬索桥、斜拉桥），其他为组合体系。
按跨径分类：桥梁分类。
多孔跨径总长L（m）。
单孔跨径（L0）特大桥。
L≥500m L0≥100m大桥。
100m≤L＜500m 40m≤L0＜100m中桥。
30m＜L＜100m 20m≤L0＜40m小桥。
8m≤L≤30m 5m≤L0＜20m按桥面位置：上承式（桥面不知足桥跨结构上方）、中承式、下承式按承重结构材料分：钢桥、木桥、圬工、钢筋混凝土、预应力混凝土。
几个基本概念：A：五大部件：桥跨结构、支座系统、桥墩、桥台、墩台基础。
五小部件：桥面铺装、排水防水系统、栏杆（防撞栏、人行道）、伸缩缝、灯光照明。
B、计算跨径：两支点间的距离L0；C、净跨径：水位线以上相邻墩台间净距l0 。
D、总跨径：净跨径之和，反应排洪泄水能力。
E、桥梁全长:对于梁式桥而言，桥梁两个桥台侧墙或八字尾端间的距离L，（无台的桥梁为桥面系行车道长度）。
F、桥梁总长:通常把两桥台台背前缘间距离L1称为桥梁总长。
G、桥下净空高度:设计洪水位或设计通航水位对桥跨结构最下缘的高差H、称桥下净空高度。
它不得小于因排洪所要求的，以及对该河流通航所规定的净空高度。
I、建筑高度:桥面对桥跨结构最低边缘的高差h,称桥梁的建筑高度。
桥梁的建筑高度不得大于它的容许建筑高度，否则不能保证桥下的通航或排洪要求。
桥梁设计过程：A、前期准备工作、B三阶段设计（初步设计、技术设计、施工设计）分类：按基本结构体系梁式桥、拱桥、刚架桥、缆索承重（悬索桥、斜拉桥），其他为组合体系。
按跨径分类：桥梁分类。
多孔跨径总长L（m）。
单孔跨径（L0）特大桥。
L≥500m L0≥100m大桥。
100m≤L＜500m 40m≤L0＜100m中桥。
30m＜L＜100m 20m≤L0＜40m小桥。
8m≤L≤30m 5m≤L0＜20m按桥面位置：上承式（桥面不知足桥跨结构上方）、中承式、下承式按承重结构材料分：钢桥、木桥、圬工、钢筋混凝土、预应力混凝土。
几个基本概念：A：五大部件：桥跨结构、支座系统、桥墩、桥台、墩台基础。
五小部件：桥面铺装、排水防水系统、栏杆（防撞栏、人行道）、伸缩缝、灯光照明。
B、计算跨径：两支点间的距离L0；C、净跨径：水位线以上相邻墩台间净距l0 。
D、总跨径：净跨径之和，反应排洪泄水能力。
E、桥梁全长:对于梁式桥而言，桥梁两个桥台侧墙或八字尾端间的距离L，（无台的桥梁为桥面系行车道长度）。
F、桥梁总长:通常把两桥台台背前缘间距离L1称为桥梁总长。
G、桥下净空高度:设计洪水位或设计通航水位对桥跨结构最下缘的高差H、称桥下净空高度。
它不得小于因排洪所要求的，以及对该河流通航所规定的净空高度。
I、建筑高度:桥面对桥跨结构最低边缘的高差h,称桥梁的建筑高度。
桥梁的建筑高度不得大于它的容许建筑高度，否则不能保证桥下的通航或排洪要求。
桥梁设计过程：A、前期准备工作、B三阶段设计（初步设计、技术设计、施工设计）分类：按基本结构体系梁式桥、拱桥、刚架桥、缆索承重（悬索桥、斜拉桥），其他为组合体系。
按跨径分类：桥梁分类。
多孔跨径总长L（m）。
单孔跨径（L0）特大桥。
L≥500m L0≥100m大桥。
100m≤L＜500m 40m≤L0＜100m中桥。
30m＜L＜100m 20m≤L0＜40m小桥。
8m≤L≤30m 5m≤L0＜20m按桥面位置：上承式（桥面不知足桥跨结构上方）、中承式、下承式按承重结构材料分：钢桥、木桥、圬工、钢筋混凝土、预应力混凝土。
几个基本概念：A：五大部件：桥跨结构、支座系统、桥墩、桥台、墩台基础。
五小部件：桥面铺装、排水防水系统、栏杆（防撞栏、人行道）、伸缩缝、灯光照明。
B、计算跨径：两支点间的距离L0；C、净跨径：水位线以上相邻墩台间净距l0 。
D、总跨径：净跨径之和，反应排洪泄水能力。
E、桥梁全长:对于梁式桥而言，桥梁两个桥台侧墙或八字尾端间的距离L，（无台的桥梁为桥面系行车道长度）。
F、桥梁总长:通常把两桥台台背前缘间距离L1称为桥梁总长。
G、桥下净空高度:设计洪水位或设计通航水位对桥跨结构最下缘的高差H、称桥下净空高度。
它不得小于因排洪所要求的，以及对该河流通航所规定的净空高度。
I、建筑高度:桥面对桥跨结构最低边缘的高差h,称桥梁的建筑高度。
桥梁的建筑高度不得大于它的容许建筑高度，否则不能保证桥下的通航或排洪要求。
桥梁设计过程：A、前期准备工作、B三阶段设计（初步设计、技术设计、施工设计）T形钢构。
拱桥：设计合理的拱桥截面主要承受拱轴压力，截面弯矩和剪力较小，可利用抗压能力好抗拉能力差的石料及混凝土。
一般有推力拱桥需要良好的墩台基础来承受水平推力。
拱桥分类：简单体系拱桥：桥上的荷载全部由主拱承担，水平推力直接由墩台基础承担。
组合体系拱：由拱与梁、刚架、桁架两种以上基本形式组合而成，共同承力。
拱片拱、无推力拱，有推力拱。
公路工程基础知识公路路床：路床是路面的基础，是指路面底面以下80范围内的路基部分，承受由路面传来荷载。
在结构上分为上路床（0～30）及下路床（30～80）两层。
路面直接铺设在路床上。
因此，对路床，特别是上路床的土质、粒径、压实度都有严格要求，必须均匀、密实、强度高，不得有松散和软弹现象。
挖方路基的路床，必须平整、密实，用重型压路机压实至规定的压实强度。
为了确保路面各结构层厚度均匀和排水需要，路床表面必须做成与路面一致的路拱横坡度公路路堤：路堤是高于原地面的填方路基，其作用是支承路床和路面。
路床以下的路堤分上、下两层：上路堤：路面底面以下80～150范围内的填方部分。
下路堤：上路堤以下的填方部分。
公路路基压实：填土经过挖掘、搬运，原状结构已被破坏，土团之间留下了许多孔隙，在荷载作用下，可能出现不均匀或过大的沉陷、坍落、滑动，所以路基填土必须进行压实；对松土层构成的路堑表面及路堤基底均应进行压实。
影响公路路基稳定因素公路路基是一种线形结构物，具有路线长，与大自然接面广的特点，其稳定性在很大程度上由当地自然条件所决定。
因此深入调查公路沿线的自然条件，掌握有关自然因素的自然规律及其对路基稳定性的影响，从而因地制宜地采用技术措施，以达到正确进行路基施工和养护的目的。
影响路基稳定性的因素：主要包括自然因素和人为因素。
自然因素主要是地形、气候、水文与水文地质、地质条件、植物覆盖等。
人为因素主要指荷载作用、路基结构、施工方法、养护措施。
此外还有沿线附近的人为设施如水库、排灌渠道、水田以及人为活动等。
路基设计时应掌握沿线的湿度和湿度变化规律，采取相应的调节水温情况的措施，以保证路基具有足够的强度和稳定性。
公路路堑：路堑是指全部在原地面开挖而成的路基。
路堑开挖后破坏了原地层的天然平衡状态，其稳定性主要取决于地质与水文条件，以及边坡深度和边坡坡度。
公路路基沉陷：路基沉陷是路基表面作竖向位移，是路基的变形之一。
引起路基沉陷的原因有下列三种情况：1．高而松软的路堤，未经压实或压实度不够，由于路堤的沉缩达到危险的程度，使路基在局部或者大面积沉陷。
2．由于路基处于软弱地基上，地基的沉降使路基表面出现大量沉陷，并且可能同时引起地基的土从路堤两旁隆起。
3．由于路堤内部形成过度饱水区（泥泞）所引起。
当用透水性不同的土，乱而无序地堆成路堤，以及冬季填筑路堤采用饱水的冻结土或混有雪的土，均能产生饱水区，使路基沉陷。
公路路基边坡坍塌：路基边坡坍塌是路基的主要病害之一，表现为路堤坍塌和路堑边坡崩塌。
路堤坍塌的特征是边坡失去正确的形状，以及边坡表面下沉。
路堤坍塌的主要原因是土方施工方法不正确——用斜层法堆填含水量大的土和用各类不同性质的土杂乱堆填。
路堑边坡崩塌是大的石块或土块脱离原有岩石或土体而沿边坡倾落下来。
崩塌是由于修筑路堑之后，使岩石个别地段的稳定性遭到破坏，特别是各岩层向着路堑的方向倾斜，并随后有水或地震的破坏作用时所引起的。
公路路基沿山坡滑动：路基沿山坡滑动，通常是路基的一部分或大部分沿山坡方向产生较大位移，使一部分土体与路基分离，在重力作用下沿某滑动面滑动。
产生路基沿山坡滑动的原因有：1、路基下的地基为不稳定的天然滑动体；2、边坡过陡；3、不正确地用倾斜层次的方法填筑路堤；4、土过于潮湿，降低了粘聚力和内摩擦力；5、坡脚被水冲刷。
常见的防止滑坡的措施有：1、对滑坡体顶面的地表水，应采取截水沟等措施处理，不让地表水漏入滑动面内；2、在滑坡体未处治之前，禁止在滑坡体上增加荷载；3、对于挖方路基上边坡发生的滑坡，应修筑一条或数条环形水沟，以截断流向滑动面的水流；4、对于填方路堤发生的滑动，可采用反压土方或修建挡土墙等方法处理；5、对于治理路基发生的滑动，可修建河流调治构造物；6、滑坡表面处治可采用整平夯实山坡，填筑积水坑，堵塞裂隙或进行山坡绿化固定表土。
