公路桥梁各部位名称示意图标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]铰缝：主要是指桥梁工程中梁间的后浇砼（灌缝），它连接两块板梁，在板梁安装好后施工前进行。

铰缝和预制空心板及预制梁可按路面料或按普通料出。

桩基。

桩的作用是将上部建筑物的荷载传递到深处承载力较强的土层上，或将软弱土层挤密实以提高地基土的承载能力和密实度。

1.系梁、承台。

系梁是连系立柱之间的小横梁,尺寸一般较盖梁及承台小；承台指的是为承受、分布由墩身传递的荷载，在基桩顶部设置的联结各桩顶的钢筋混凝土平台。

2.3立柱。

3.4盖梁。

4.5支座垫石。

5.6箱梁。

桥梁位置从下到上：1、桩基2、承台3、墩柱4、盖梁5、支承垫石6、桥台7、桥梁板（分为：板梁、T型梁、箱形梁、现浇梁、悬浇梁等）向左转|向右转向左转|向右转向左转|向右转向左转|向右转向左转|向右转一般桥台承台以上的部位为背墙，在背墙两侧呈倒三角形的为耳墙，就像是人的耳朵一样，分布在两侧。

耳墙和背墙由于紧挨在一起的所以就连起来一块说了。

向左转|向右转用于防止桥端连接部分的沉降而采取的措施。

它搁置在桥台或悬臂梁板端部和填土之间，随着填土的沉降而能够转动。

车辆行驶时可起到缓冲作用，即使台背填土沉降也不至于产生凹凸不平。

系梁尺寸比较小，主要是为了把两个桩或墩连成整体受力。

围堰是指在水利工程建设中，为建造永久性水利设施，修建的临时性围护结构。

其作用是防止水和土进入建筑物的修建位置，以便在围堰内排水，开挖基坑，修筑建筑物。

一般主要用于水工建筑中，除作为正式建筑物的一部分外，围堰一般在用完后拆除。

围堰高度高于施工期内可能出现的最高水位。

为增加板的刚度，要在板的一侧增加一些。

这样配筋后浇注的，就叫做加肋板。

如果肋的条数多，则叫做。

因为在板的受拉一侧，小梁是凸出的，故叫做肋。

耳墙，在埋置式桥台中一般承台以上的部位为背墙，在背墙两侧与台帽或盖梁两端连接，呈倒三角形的小型挡土墙为耳墙，就像是人的耳朵一样，分布在两侧桥台，位于桥梁两端，支承桥梁上部结构并和路堤相衔接的建筑物。

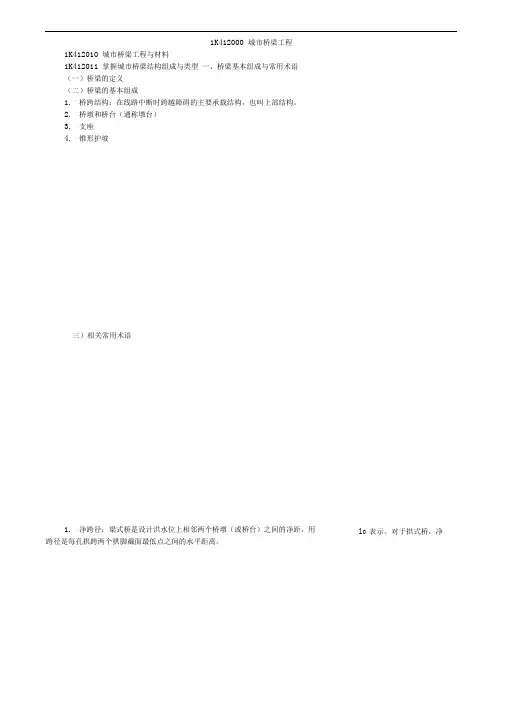

1K412000 城市桥梁工程1K412010 城市桥梁工程与材料1K412011 掌握城市桥梁结构组成与类型一、桥梁基本组成与常用术语（一）桥梁的定义（二）桥梁的基本组成1.桥跨结构：在线路中断时跨越障碍的主要承载结构，也叫上部结构。

2.桥墩和桥台（通称墩台）3.支座4.锥形护坡三）相关常用术语1.净跨径：梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用l0 表示。

对于拱式桥，净跨径是每孔拱跨两个拱脚截面最低点之间的水平距离。

2. 总跨径：是多孔桥梁中各孔净跨径的总和，也称桥梁孔径（ ），它反映了桥下宣泻洪水的能力。

3.计算跨径： 对于具有支座的桥梁， 是指桥跨结构相邻两个支座中心之间的距离，用 l 表示。

拱圈（或拱肋）各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。

4. 拱轴线：拱圈各截面形心点的连线。

5. 桥梁全长：是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，用6. 桥梁高度：是指桥面与低水位之间的高差，或为桥面与桥下线路面之间的距离7.桥下净空高度：是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以 能安全排洪，并不得小于对该河流通航所规定的净空高度。

8. 建筑高度：是桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。

9. 容许建筑高度：公路（或铁路）定线中所确定的桥面（或轨顶）标高，与通航净空顶部标高之差。

10. 净矢高：是从拱顶截面下缘至相邻两拱脚截面下线最低点之间连线的垂直距离， f 0 表示；11. 计算矢高：是从拱顶截面形心至相邻两拱脚截面形心之间连线的垂直距离，用 f 表示。

12. 矢跨比：是拱桥中拱圈（或拱肋）的计算矢高 f 与计算跨径I 之比（f/l ）,也称拱矢度，它是反映拱桥受力特性的一个重要指标。

13. 涵洞：用来宣泄路堤下水流的构造物。

通常在建造涵洞处路堤不中断。

凡是多孔跨径的全长不到 8m 和单孔跨径不到 5m 的泄水结构物,均称为涵洞二、桥梁的主要类型 （一）按受力特点分按结构体系划分,有梁式、拱式、悬吊式 3 种基本体系以及它们之间的各种组合。
