郑州电力职业技术学院毕业生论文题目：＿基于单片机的数字电能表设计＿＿
系别＿＿＿电力工程系＿＿＿＿＿＿
专业＿＿＿建筑电气工程技术＿＿＿
班级＿＿建筑电气班＿＿＿＿＿
学号＿＿＿ 09401060170＿＿＿
姓名＿＿＿＿周莉＿＿＿＿＿＿＿
论文成绩指导教师
答辩成绩主答辩教师
综合成绩答辩委员会主任
目录
摘要 (3)
关键词 (3)
一、工作原理 (4)
1.1数字电流表的工作原理 (5)
1.2电流采样电路的性能 (5)
1.3显示电路与电流采样电路的逻辑关系 (5)
1.4放大器 (5)
1.5峰值保持电路 (10)
A转换芯片 (13)
1.6双积分型
D
1.7独立式非编码键盘的接口 (14)
1.8 LED动态显示器接口及显示方式 (14)
1.9 89C51单片机 (16)
二、测量系统的总体结构设计 (20)
2.1 系统框图 (20)
2.2整机设计 (19)
三、程序流程图 (23)
四、实验结果 (26)
参考文献 (2725)
摘要
本电流表各模块之间使用标准信号进行传输的，这些标准信号都符合国际标准。国际电工委员会在1973年四月第65次技术委员会通过的标准规定了国际统一信号标准，过程控制系统的模拟直流信号为4到20MA，模拟直流电压信号为1到5伏，我国的DDZ-3型电动单元组合仪表采用了国际的信号标准。
关键词电流采样，A/D转换，放大器，单片机
随着微电子技术的迅速发展和超大规模集成电路的出现，特别是单片机的出现，正在引起测量、控制仪表领域新的技术革命。采用单片机作为测量仪器的主控制器，这种以单片机为主体的新型智能仪表将计算机技术与测量控制技术结合在一起，在测量过程自动化，测量结果数据处理以及功能的多样化方面都取得了巨大的进步。
基于单片机的智能综合仪表是基于智能化、数字化、网络化新一代智能仪表的设计理念，采用智能调理、灵巧总线、工业网络、液晶显示、电子储存技术，综合指示仪表、调节仪表、积算仪表与记录仪表功能．具有高测量控制精度、高可靠性稳定性的特点。
一、工作原理
1.1数字电流表的工作原理
用单片机及其扩展的外部电路先做成一个理想电压表[3]，图1中用G表示。由于通常所说的电流表是指灵敏电流计其量程太小，不能直接测量电流，仅用于检测有无电流和电流的方向，所以要想得到一个有多量程或量程较大的电流表需要将一个理想电压表改装而成。本设计是用一个内阻视为无穷大的电压表并联分流电阻而成的数字电流表。待测电流I随搬动开关K的位置而流过R1或R2，因而本电流表的两个量程就取决于G的满量程电压和R1、R2的阻值，记G的满量程电压为Ug，根据欧姆定律Ug=RgIg，若Ug和Rg已知
则Ig就是电流表的满量程电流。
图1数字电流表的基本原理
1.2电流采样电路的性能
峰峰值检波器本身具有采样保持的功能，由于A/D转换器的转换时间为100ms，所以峰峰值检波电路能够保证A/D转换器有足够的转换时间[6]。
交流信号不只包括正弦波，对于其它规则的交流信号，也可以用本采样电路采样。档位选择需要将独立按键与放大器中集成运放的外围电阻组合在一块。独立按键不仅有选择档位的功能，还有复位等其它功能。
由于负反馈放大器的输入电阻已达到10M欧以上，所以有单片机构成的测量系统，可以看作一个理想电压表。通常所说的偏转式电流表是根据线圈的偏转程度线性刻画未测电流的大小，仿照此原理给待测电流加一个线性电阻，然后再用一个理想电压表测电流在电阻上的压降，然后适当选择放大器的放大倍数就可以做成多量程的电流表。
1.3显示电路与电流采样电路的逻辑关系
如果不用单片机，也可以做成一个电流表，不过这样的表功能单一，不能同时测量直流或者交流，而用单片机做成的电流表可以通过编程方便实现，规则交流波形的有效值测量[2]。
1.4放大器
目前集成运放有双列直插式和圆管封装式两种，若采用双列直插式的的μA741集成运算放大器，其外引线排列图如图2所示。
图2 μA741外引线排列图
1）测试放大器的传输特性及输出电压的动态范围是指在不失真条件下所能达到的最
v当作运算放大器的大幅度。为了测试方便，在一般情况下就用其输出电压的最大摆幅
opp
最大动态范围。其测试电路如图3
图3运算放大器输出电压最大摆幅的测试电路
图3中i v 为正弦信号。当接入负载L R 后，逐步加大输入信号i v 的幅值，直至示波器上输出电压的波形顶部或底部出现削波为止。此时的输出电压幅度opp v 就是运算放大器的最大摆幅。若将i v 送示波器的X 轴，0v 送Y 轴，则可利用示波器的X-Y 显示，观察到运算放大器的传输特性，并可测出opp v 的大小。
opp v 与负载电阻L R 有关，不同的L R ，opp v 亦不相同。根据已知的L R 和opp v ，我们可以求出运算放大器的输出电流的最大摆幅：
opp I =L OPP R V 。
（1）
运算放大器的opp v 除与L R 有关外，还与电源电压cc v ±和输入信号的频率有关。随着电源电压的降低和信号频率的升高，opp v 将降低。
如果示波器X-Y 显示出运算放大器的传输特性是正常的，即表明该放大器是好的，可以进一步测试运算放大器的其它几项参数。
（2）测开环电压放大倍数vo A
开环电压放大倍数是指：运算放大器没有反馈时的差模电压放大倍数，即运放输出电压0v 与差模输入电压i v 之比。测试电路如图4。f R 为反馈电阻，通过搁置电容和电阻R 构成闭环工作状态，同时与1R 、2R 构成直流负反馈，减少了输出端的电压漂移。由图可知：
F N V R R R V 2
12
+= （2）
F
N N P V V V R R R V V V V V A 0221
000+=≈-= （3） 此时信号源的频率应在运算放大器的带宽之内，μA741的带宽约为7Hz 。
图4测开环电压放大倍数电路
（3）测输入失调电压IO V
输入失调电压的定义是：放大器输出为零时，在输入端所必需引入的补偿电压。根据定义，测试电路如图5
闭合开关S ，令此时测出的输出电压为1o v ，因为闭环电压放大倍数
1
11R R R V V A F IO O vf +==
（4） 所以，输入失调电压
011111011V V R R R V O F IO =+= （5）
图5测IO IO I V 和的实验电路
（4）测输入失调电流IO I
输入失调电流是指输出端为零电平时，两输入端基极电流的差值，用IO I 表示。显然，IO I 的存在将使输出端零点偏离，且信号源阻抗越高，输入失调电流影响越严重。测试电路同图5只要断开开关S 即可，用万用表测出该电路的输出电压，我们令它为2o v ，则 F O F O O IO R R R R V V R R R V V I +∙-=⎪⎪⎭
⎫ ⎝⎛+-=111021121 （6） 5）测共模抑制比cmr k
根据定义，运算放大器的cmr k 等于放大器的差模电压放大倍数vd A 和共模电压放大倍数vc A 之比，即： ()vc
vd cmr vv vd cmr A A dB k A A k ==或 （7） 测试电路见图6。运算放大器工作在闭环状态，对差模信号的电压放大倍数vd A =1R R f
,对共模信号的电压放大倍数I
vc V V A 0,所以只要测出0v 和i v ，即可求出： ()()dB V V R R dB k I f cmr ⎪⎪⎭⎫ ⎝⎛∙=01
lg 20 （8）
为保证测量精度，必须使''11,F F R R R R ==,否则会造成较大的测量误差。运算放大器的
共模抑制比cmr k 愈高，对电阻精度要求也就愈高。经计算，如果运算放大器的cmr k =80DB ，允许误差为百分之五，则电阻相对误差:
00.01001001
1≤⨯∆R R 。 （9）
图6测量cmr K 的实验电路
（6）测增益-带宽积
运算放大器的重要交流参数是频率响应。由于运算放大器可以工作在直流状态，即零频率工作状态，因此其带宽等于截止频率响应c f ，在截止频率处的输出电压增益，此直流时的输出电压增益低3DB 。运放的增益-带宽积为常数A*BW=C 该常数C 决定与特定的放大器，开环时因增益太高，带宽很窄，很少使用。闭环时，增益1
R R A F -
=,它的带宽与大小成反比。
测试电路如图7，输入为正弦信号。逐步增加i v 的频率。
由A μ741集成运放和两个电阻组成一个负反馈放大器， R R U U A L I uf ==
0电压放大倍数： （10）
电路如图8所示。
图7测量增益带宽积的电路
图8A μ741集成运放
1.5峰值保持电路
实用的峰值保持电路是半波整流电路、存储电容和缓冲放大器组成的闭环电路。在存储电容上还并联有一只复位开关。图9给出了同向型峰值保持电路。图中运算放大器1A 具有半波整流结构，2A 组成电压跟随器，其输出电压c u u =0，它在存储电容和输出负载之间起缓冲作用。
图9同相型峰值保持电路
当i u u <0时，2VD 导通，1VD 截止，1A 将误差电压放大，通过2VD 对C 充电，使0u 跟踪i u 。i u u 0时，1VD 导通，2VD 截止，存储电容C 与1A 的联系隔断，c u u =0，不再跟踪i u 保持过去检出i u 峰值。1VD 的导通是为1A 提供反馈通路，防止当2VD 截止时，1A 被深度
饱和。当复位指令 U 出现，场效应管 V 导通，C 通过 V 放电，uc 回到零。U 消失后，V 截止， 又开始新的峰值保持过程。
这种电路由于VD1 的作用，使VD2 的反向电压大大减小，因而反向漏电流很小，增加 了峰值保持事件。如果还要进一步增加保持时间，可选输入级为场效应管的运算放大器作 为 A2 以提高放大器的输入阻抗。
图中电容 C1 , C2 是为了提高电路的稳定性和改善瞬态响应。R 为保护电阻，防止电压 突变损坏 A2 。
前面介绍的是正向峰值保持电路，如果需要负向峰值保持，可以把正向峰值保持电路 中的二极管及其它元件适当改接，就能实现。
图 10 是一个反向峰值保持电路，图中二极管VD2 是否导通，完全取决于 U1 与 u0 的 差值。当 U1 - u0 0 时，VD2 导通，电路处于跟踪状态； U1 - u0 0 时，VD2 截止，电 路处于保持状态。此电路的输入信号 u i 应为负极性，而输出 u0 为正极性。其功能可等效为 一个同相型负峰值保持电路加一个反相器。
图 10 反相型峰值保持电路
把正向峰值保持电路和负向峰值保持电路组合起来，就可以得到峰峰值保持电路。 图 11 和 12 分别是峰峰值检波的组成框图和原理电路。图中 A1 ， A2 构成跟随器，作负 峰值检波; A3 , A4 构成跟随器，作为正峰值检波，其正、负峰值电压经差动运算放大器 A5 输 出。 集成组件峰值检波器国内已有生产。如 ZF020 系列峰值检波器，适用于检测各种波形 的峰值电压，输入信号可以是周期波，也可以是非周期的任意波形。以 ZF002 型组件为例，
11
o u 2 A _+ D V R V C 2 D V 1 D V 1 A _+ 3 R 421 RRR i u
o u o u 5 A _+ 3 R 器 5 R 大 放 算 4 2 R R 运 动 差 2 4 A A _+ _+ 21 CC DD VV 持 持 保 保 值 值 峰 峰 向 向 正 1 3 负 A A _+ _+ 1 R i u i u
ZF022
是正峰值检波器，检波精度
0.5
0 0
，带宽
10Hz-10kHz，输入电压幅度
12到 12V
,
输出电压幅度 12到 12V ，输出电流 15mA ，静态功耗 260mw，输入阻抗 109 ，
电源电压范围 6到 18v 。图是其典型接线。图中 s1 为复零开关，或其它形式的控制开关。
图 11 峰峰值检波组成框图
图 12 峰峰值检波原理电路
1.6 双积分型 A D 转换芯片 双积分型 A D 转换器，转换精度高，但转换速度慢，因此常用于测量精度要求较高，
但对测量速度要求很低的仪表中。 ICL7135 是一种双积分型 A D 转换芯片，其转换时间为 100ms，模拟输入电压范围-2
到+2V，芯片的引脚图如图所示。在使用时需外接存储电容 CR 、积分电阻 RINT 、积分电容 CINT
及校零存储电容 C AZ 。单极性的参考电压和时钟信号由外部提供。可对双极性输入的模拟 电压进行 A D 转换，并输出自动极性判别信号。它采用了自校零技术，可保证零点的长期 稳定性。
12
ICL7135 的输出是 4 1 位的 BCD 码，为了减少引出线数目，它采用动态字位扫描输出的 2
方式，即万、千、百、十、个各位数字 BCD 的码轮流出现在 B8 B4 B2 B1 端上，并在 D5到D1 各 端上同步出现字位选通脉冲，这种输出使其数字显示电路非常简单。
当使用 A D 转换芯片时，可采用以下方法提高转换分辨率： （1）当输入模拟电压小于 A D 转换电路的满刻度所对应的电压值时，应放大输入信号， 使输入电压的最大值对应 A D 满刻度值，以充分利用 A D 转换电路的满刻度。 （2）当输入电压在某一电压基值之上有小范围的变化，而我们需要精确测量这个电压 变化范围时，应在电路中引入一个电压信号，它与上述电压基值大小相等，而方向相反， 这样 A D 转换电路的满刻度将对应小范围变化的电压增量信号，也就是只对电压增量信号 进行转换。
（3）有些 A D 芯片，如 AD0804 具有差动输入端，即VIN 和VIN ,只要将输入信号 的基值加于VIN 端，输入电压范围可以从非零伏开始，即从基值电压到最大输入电压，
缩小了输入电压范围，这样可提高芯片的分辨率。
图 13 ICL7135 芯片图
1.7 独立式非编码键盘的接口 当任何一个键按下时，与之相连的输入数据线即被清 0 低电平，而平时该线为 1 高电
平 .而判别是否有键按下，用单片机的位处理指令十分方便。
13
8710987654321 2222111111111641 123484215 RR BBBB DDDDD NV UO -CCV +CCV YSUB TUOTNI TUOFFUB D N G KLC BTSDLOH/NURDLOP+NI-NI-FERC+FERCOREZOTUAMOCGLNAFER NC5317LCI 978532 654320 222221
这种键盘结构的优点是电路简单。 图所示查询方式键盘的处理程序比较简单。程序中没有使用散转指令，并且省略了软 件指令，并且省略了软件去抖动措施，只包括键查询、键功能程序转移。P0F-P3F 为功能 程序入口地址标号，其地址间隔应能容纳 JMP 指令字节；PROM0-PROM3 分别为每个键的功 能程序。 1.8 LED 动态显示器接口及显示方式 单片机中通常使用 7 段 LED 构成字型“8”，另外，还有一个小数点发光二极管，以显 示数字、符号及小数点。这种显示器有共阴极和共阳极两种，如图。发光二极管的阳极连 在一起的称为共阳极显示器，阴极连在一起称为共阴极显示器。一位显示器由 8 个发光二 极管组成，其中，7 个发光二极管构成字型 8 的各个笔画，另一个小数点为 dp 发光二极管。 当在某段发光二极管上施加一定的正向电压时，该段笔划即亮；不加电压则暗。为了保护 各段 LED 不被破坏，需外加限流电阻。 以共阴极 LED 为例，如图，各 LED 公共阴极 K0 接地。若向各控制端 a、b……g、dp 顺 次送入 11100001 信号，则该显示 7 字型。 在多位 LED 显示时，为了简化电路，降低成本，将所有位的段选线并联在一起，由一 个 8 位 I/O 口控制。而共阴（共阳）极公共端 K 分别由相应的 I/O 线控制，实现各位的 分时选通。如 14 图所示为 6 位共阴极动态显示接口电路。
段选（I/O口2）
位选(I/O口2)
图 14 六位 LED 动态显示接口电路
14
由于 6 位 LED 所有段选线皆由一个 8 位 I O 控制，因此，在每一瞬间，6 位 LED 会显示 相同的字符。要想每位显示不同的字符，就必须采用扫描方法轮流点亮各位 LED，即在每 一瞬间只使某一位显示字符。在此瞬间，段选控制 I O 口输出相应字符段选码，而位选则 控制 I O 口在该显示位送入选通电平为共阴，故应送低电平。以保证该位应显示相应字符。 例如，要求显示 E0-20 时， I O 口 1 和 I O 口 2 轮流送入段选码、位选码每送入一次后延时 1ms，因人眼的视觉暂留时间为 0.1s，所以每位显示的间隔不必超过 20ms，并保持延时一 段时间，以造成视觉暂留效果，给人看上去每个数码管总在亮。这种方式称为软件扫描显 示
如图 15 位 89C51P0 口和 P1 口控制的 6 位共阴极 LED 动态显示接口电路。图中，P0 口 输出端选码，P1 口输出位选码，位选码占用输出口的线数决定于显示器位数，比如 6 位就 要占 6 条。74352（7406）是反相驱动器（30V 高电压，OC 门），这是因为 89C51P1 口正逻 辑输出的位空与共阴极 LED 要求的低电平点亮正好相反，即当 P1 口位控线输出高电平时， 点亮一位 LED。7407 是同相 OC 门，作段选码驱动器。
7407
P1.0
a
b
c
d
e
f
g
P0.7
dp
89C51
100Ω*8 +5V
P1.5
共阴极显示器
P1.0 75452(7406)
图 15 六只 LED 动态显示接口
逐位轮流点亮各个 LED，每一位保持 1ms，在 10 到 20ms 之内在一次点亮，重复不止。 这样，利用人的视觉暂留，好像 6 位 LED 同时点亮一样。
15
图 16 LED 结构图
表 1 LED 显示字型编码表
1.9 89C51 单片机 （1）89C51 行输出操作时，CPU 通过内部总线把数据写入锁存器[1]。而 89C51 执行输
入操作却有两种方式；当执行的是读锁存器指令时，CPU 发出读锁存器信号，此时锁存器 状态由触发器的 Q 端经锁存器上面的三态输入缓冲器 1 送入内部总线；如果执行的是读端 口引脚，则 CPU 发出的是读引脚控制信号，直接读取端口引脚上的外部输入信息，此时引 脚状态经锁存器下面的三态输入缓冲器 2 送入内部总线。
在 89C51 无片外的扩展存储器的系统中，这四个端口都可以作为准双向通用 IO 口使 用。
P0 口的输出级与 P1-P3 口的输出级在结构上是不同的，因此，它们的负载能力和接口 要求也各不相同。P0 口与其他口不同，它的输出级无上拉电阻。用作输入时，应先向口锁 存器 80H 写 1。把它当作地址/数据总线时，则无须外接上拉电阻。P0 口的每一位输出可 驱动 8 个 LS 型 TTL 负载。
16
P1-P3 口的输出级接有内部上拉电阻，它们的每一位输出可驱动 4 个 LS 型 TTL 负载。 作为输入口时，任何 TTL 或 NMOS 电路都能以正常的方式驱动 89C51 单片机的 P1-P3 口。 由于它们的输出级具有上拉电阻，所以也可以被集电极开路所驱动，而无须外接上拉电阻。
对于 89C51 单片机，端口只能提供几毫安的输出电流，故当作输出口去驱动一个普通 晶体管的集极时，应在端口与晶体管基极间串联一个电阻，以限制高电平输出时的电流。
P1-P3 口也都是准双向口。 电源引脚 Vcc 和 Vss。Vcc（40 脚）：电源端，为+5V。Vss（20 脚）：接地端。
图 17 89C51 单片机结构图
外接晶体引脚 XTAL1 和 XTAL2。XTAL2（18 脚）：接外部晶体和微调电容的一端。在 89C51 片内它是振荡电路反相放大器的输出端，振荡电路的频率就是晶体的固有频率。若须采用 外部时钟电路，则该引脚悬空。
要检查 89C51 的振荡电路是够正常工作，可用示波器查看 XTAL2 端是否有脉冲信号输 出。XTAL1(19 脚)：接外部晶体和微调电容的另一端。在片内，它是振荡电路反相放大器 的输入端。在采用外部时钟时，该引脚输入外部时钟脉冲。
控制信号引脚 RST、ALE、 PSEN 、 EA 。 RST（9 脚）脚：RST 是复位信号输入端，高电平有效。当此时输入端保持两个机器周 期（24 个时钟振荡周期）的高电平时，就可以完成复位操作。 ALE（30 管脚）：地址锁存允许信号端。当 89C51 上电正常工作后，ALE 输出信号作为 锁存低 8 位地址的控制信号。
17
平时不访问片外存储器时，ALE 端也以振荡频率的六分之一固定输出正脉冲，因而 ALE 信号可以用作对外输出时钟或定时信号。如果想确认 89C51 芯片的好坏，可用示波器查看 ALE 端是否有脉冲信号输出。若有脉冲信号输出，则 89C51 基本上是好的。
ALE 端的负载驱动能力为 8 个 LS 型 TTL 负载。 此引脚的第 2 功能 PROG 在对片内带有 4KBFlashROM 的 89C51 编程写入时，作为编程 脉冲输入端。 PSEN （29 脚）：程序存储允许输出信号端。当 89C51 由片外程序存储器指令时，每 个机器周期两次 PSEN 有效。但在此期间内，每当访问外部数据存储器时，这两次有效的 PSEN 信号将不出现。 PSEN 端同样可驱动 8 个 LS 型 TTL 负载。 要检查一个 89C51 小系统上电后 CPU 能否正常工作，也可用示波器 PSEN 端有无脉冲 输出。如有，则说明基本上工作正常。 EA （31 脚）：外部程序存储器地址允许输入端固化编程电压输入端。 当 EA 引脚接高电平时，CPU 只访问片内 Flash ROM 并执行片外程序存储器中的指令： 但当 PC 的值超过 0FFFH，将自动转去执行片外程序存储器内的程序。 当输入信号 EA 引脚接低电平时，CPU 只访问片外 ROM 并执行片外程序存储器中的指令， 而不管是否有片内程序存储器。然而需要注意的是，如果保密位 LB1 被编程，则复位时在 内部会锁存 EA 端的状态。 当 EA 端保持高电平时 CPU 则执行内部程序存储器中的程序。
二、 测量系统的总体结构设计
18
2.1 系统框图 基于单片机的数字电流表的控制系统框图：
分
负
峰峰值检
双积分型
流
反
波电路
A/D 转 换
电
馈
器及其外
阻
放
围电路
大
电
路
单片机
LED 数码 管
独立式按 键
图 18 基于单片机的数字电流表的控制系统框图
2.2 整机设计 本设计由分流电阻、负反馈放大电路、峰峰值检波电路、双积分型 A/D 转换器及其外
围电路、单片机、独立式按键、LED 数码管组成。放大器集成运放是 A741 集成运算放大 器。A/D 转换器主要部分是 4 1 位 A/D 转换器。电流显示位数从各位到万位[4]。
2 独立式键盘接到 P3 口上。 峰峰值检波器是把同向型峰值保持电路和负向型保持电路组合起来，再加上一个差动 运算放大器组成的。同相峰值保持电路的输出接差动运放的负向端，负相保持电路的输出 接差动运放的正向端。同向型峰值保持电路的正相端与负相型峰值保持电路的正相端接在 一起，通过一个电阻与集成运放的输出相连。 六位 LED 显示器用共阴极接法动态显示方式，P0 口通过一个同相门控制数码管的段选 信号。P1 口的六个管脚通过一个反向驱动器控制 LED 显示器的位选信号。 决定两个量程电阻是电流表电流采样系统的前端，当电键 K 接到某个量程电阻上时， 待测电流在电阻上的压降便通过集成运放进行放大，放大的倍数取决于负反馈放大电路的 两个外加电阻。 本电流表各模块之间使用标准信号进行传输的，这些标准信号都符合国际标准。国际 电工委员会在 1973 年四月第 65 次技术委员会通过的标准规定了国际统一信号标准，过程
19
控制系统的模拟直流信号为 4 到 20MA，模拟直流电压信号为 1 到 5 伏，我国的 DDZ-3 型电 动单元组合仪表采用了国际的信号标准[5]。
本电流表所测交流信号的频率只能达到 100KHZ 左右。 由峰值检波器组成的交流电压表的交、直流电压刻度是分开的，交流电压的刻度仍用 正弦波的有效值刻度，即等于正弦波的有效值刻度，即等于正选波的峰值除以波峰因数 K=1.41。为测任意波电压时，电表指示没有直接意义，只有经过一定换算后，才能得到被 测电压有效值。 A/D 转换器的输出有两万种结果，电流量程有 2A 和 2mA 两个，如果电流采样电路中的 放大器根据根图 8 RL 和 R 的比列关系重新决定放大器的放大倍数，量程还可以有多个。 测电流时要根据独立式按键的键值决定是调用那个子程序，即判断电流表是打在直流档还 是交流档。按键电路是查询方式与单片机连接的。若为直流信号则去执行显示指令。若是 正弦信号则执行一次波形换算程序，根据峰峰值与有效值的除法关系易知峰峰值除以 2 2 得到有效值，考虑到编程方便与产品应用场合，可以吧 A/D 转换器得到的结果先乘以 5 再 除以 14 就得出所测电流的有效值。 再按下独立按键后单片机进行初始化，然后执行主程序。主程序是一个显示程序，没 有输入时 LED 六个零。子程序包括中断处理程序和键盘查询，还有二进制转换成 BCD 数的 程序， 4 1 位 A/D 转换器数据采集程序，延时 1 秒程序等等。
2 本电流表的基本量程是 2A 在此种情况下 A/D 转换器的量化间隔是 0.1mA。当分流电阻 的压降是两伏时，就是基本电压的满量程，LED 显示就是两伏，当输入电压小于两伏时， 如果动态变化量小于 0.1mV 那么 LED 的显示是前一时刻的电流值。7135 芯片的选通信号接 到单片机的 INT 0 ，管脚 25 接到 P1.1。74LS244 是总线缓冲器，74LS74 有两片是一个边沿 触发器数字电路器件，每个器件中包含两个相同的、相互独立的边沿触发 d 触发器电路[7]。 子程序中如果有三角波和方波的波形换算程序，本电流表还可以测出三角波和方波的 有效值。
20
检测系统实习报告 题目：基于单片机的工频电压（电流）表的设计姓名： 院（系）：专业： 指导教师：职称： 评阅人：职称： 年月
摘要 在实际中，有效值是应用最广泛的参数，电压表的读数除特殊情况外，几乎都是按正弦波有效值进行定度的。有效值获得广泛应用的原因，一方面是由于它直接反映出交流信号能量的大小，这对于研究功率、噪声、失真度、频谱纯度、能量转换等是十分重要的；另一方面，它具有十分简单的叠加性质，计算起来极为方便。 本文详细介绍了一个数字工频电压、电流表设计，以AT89S52单片机为控制核心，由电压、电流传感器模块，真有效值测量模块，信号调理模块，AD采集模块及控制、显示模块等构成。系统采用电压、电流互感器对输入信号进行降压处理，经AD736转换得到原信号的真有效值，由TLC549转换为数字量后送入单片机内进行简要的数据处理并将结果通过LCD实时显示，达到了较好的性能指标。 关键词：工频数字电压（电流）表真有效值AD736 TLC549 AT89S52
Abstract In practice, RMS is the most widely used parameters. Except in special circumstances,voltage meter readings almost all carried out by the RMS of sine wave . The reasons of RMS is widely available, on the one hand, because it directly reflects the size of the exchange of signal energy, which the study of power, noise, distortion, spectrum purity, energy conversion, such as it is very important; On the other hand, it has a very simple superposition of the nature of the calculation will be extremely convenient. The design of single-chip Atmel Corporation AT89S52 as control core, by the current sensor module, True RMS measurement modules, signal conditioning modules, AD acquisition and control module, display module. System uses a current sensor circuit for step-down of the input signal processing, has been converted by the original AD736 True RMS signal by the TLC549 convert into single-chip digital conducted after the brief and the results of data processing in real time through the LCD display, achieve a better performance. Keyword: Digital voltage(current) meter True RMS AD736 TLC549 AT89S52
目录 摘要 2 关键词2 1 概述 3 1.1设计意义 3 1.2系统主要功能 3 2 硬件电路设计方案及描述3 2.1 设计方案 3 2.2 主要元器件的介绍 4 2. 3控制电路模块13 2.4 元件清单16 3数字式电流表的软件设计16 3.1系统程序设计总方案 16 3.2系统子程序设计 17 4数字式电流表的调试19 4.1软件调试 19 4.2显示结果及误差分析 20 5总结22附录1.电路原理图及仿真图23附录2. 程序代码24参考文献 26
基于单片机的简易数字电流表设计 摘要 数字电流表的诞生打破了传统电子测量仪器的模式和格局。它显示清晰直观、读数准确，采用了先进的数显技术，大大地减少了因人为因素所造成的测量误差事件。数字电流表是建立在数字电压表的基础上，让电压表与电阻串联，其显示的是电流，数字电压表是把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式，并加以显示的仪表。数字电流表把电子技术、计算技术、自动化技术的成果与精密电测量技术密切的结合在一起，成为仪器、仪表领域中独立而完整的一个分支，数字电流表标志着电子仪器领域的一场革命，也开创了现代电子测量技术的先河。本设计采用了以单片机为开发平台，控制系采用AT89C52单片机，A/D转换采用ADC0809。系统除能确保实现要求的功能外，还可以方便进行8路其它A/D转换量的测量、远程测量结果传送等扩展功能。简易数字电流测量电路由A/D转换、数据处理、显示控制等组成。 关键词：单片机 AT89C51 A/D转换ADC0809数据处理
1 .概述 1.1设计意义 通过课程设计，掌握电子设计的一般步骤和方法，锻炼分析问题解决问题的能力，学会如何查找所需资料，同时复习以前所学知识并加深记忆，为毕业设计打好基础，也为以后工作作准备。通过对选题的分析设计，学习数字电流表的工作原理、组成和特性；掌握数字电流表的校准方法和使用方法； 1.2系统主要功能 A、利用AD转换芯片和精密电阻测量0~20mA电流 B、系统工作符合一般数字电流表要求 2 硬件电路设计方案及描述 2.1 数字式电流表系统硬件设计 硬件电路设计主要包括：AT89S51单片机系统，A/D转换电路，显示电路。测量最大电流为20ma，显示最大值为20.00ma。本实验采用AT89S51单片机芯片配合ADC0809模/数转换芯片构成一个简易的数字电流表。 硬件电路设计由6个部分组成; A/D转换电路，AT89C51单片机系统，LED显示系统、时钟电路、复位电路以及测量电流输入电路。硬件电路设计框图如图2.1所示。 2.1数字式电流表系统硬件设计框图
郑州电力职业技术学院毕业生论文题目：＿基于单片机的数字电能表设计＿＿ 系别＿＿＿电力工程系＿＿＿＿＿＿ 专业＿＿＿建筑电气工程技术＿＿＿ 班级＿＿建筑电气班＿＿＿＿＿ 学号＿＿＿ 09401060170＿＿＿ 姓名＿＿＿＿周莉＿＿＿＿＿＿＿ 论文成绩指导教师 答辩成绩主答辩教师 综合成绩答辩委员会主任
目录 摘要 (3) 关键词 (3) 一、工作原理 (4) 1.1数字电流表的工作原理 (5) 1.2电流采样电路的性能 (5) 1.3显示电路与电流采样电路的逻辑关系 (5) 1.4放大器 (5) 1.5峰值保持电路 (10) A转换芯片 (13) 1.6双积分型 D 1.7独立式非编码键盘的接口 (14) 1.8 LED动态显示器接口及显示方式 (14) 1.9 89C51单片机 (16) 二、测量系统的总体结构设计 (20) 2.1 系统框图 (20) 2.2整机设计 (19) 三、程序流程图 (23) 四、实验结果 (26) 参考文献 (2725) 摘要
本电流表各模块之间使用标准信号进行传输的，这些标准信号都符合国际标准。国际电工委员会在1973年四月第65次技术委员会通过的标准规定了国际统一信号标准，过程控制系统的模拟直流信号为4到20MA，模拟直流电压信号为1到5伏，我国的DDZ-3型电动单元组合仪表采用了国际的信号标准。 关键词电流采样，A/D转换，放大器，单片机
随着微电子技术的迅速发展和超大规模集成电路的出现，特别是单片机的出现，正在引起测量、控制仪表领域新的技术革命。采用单片机作为测量仪器的主控制器，这种以单片机为主体的新型智能仪表将计算机技术与测量控制技术结合在一起，在测量过程自动化，测量结果数据处理以及功能的多样化方面都取得了巨大的进步。 基于单片机的智能综合仪表是基于智能化、数字化、网络化新一代智能仪表的设计理念，采用智能调理、灵巧总线、工业网络、液晶显示、电子储存技术，综合指示仪表、调节仪表、积算仪表与记录仪表功能．具有高测量控制精度、高可靠性稳定性的特点。 一、工作原理 1.1数字电流表的工作原理 用单片机及其扩展的外部电路先做成一个理想电压表[3]，图1中用G表示。由于通常所说的电流表是指灵敏电流计其量程太小，不能直接测量电流，仅用于检测有无电流和电流的方向，所以要想得到一个有多量程或量程较大的电流表需要将一个理想电压表改装而成。本设计是用一个内阻视为无穷大的电压表并联分流电阻而成的数字电流表。待测电流I随搬动开关K的位置而流过R1或R2，因而本电流表的两个量程就取决于G的满量程电压和R1、R2的阻值，记G的满量程电压为Ug，根据欧姆定律Ug=RgIg，若Ug和Rg已知 则Ig就是电流表的满量程电流。 图1数字电流表的基本原理 1.2电流采样电路的性能 峰峰值检波器本身具有采样保持的功能，由于A/D转换器的转换时间为100ms，所以峰峰值检波电路能够保证A/D转换器有足够的转换时间[6]。

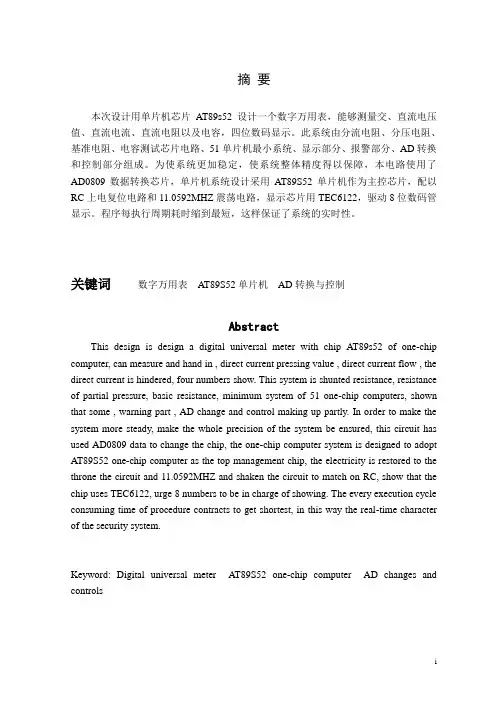

摘要 本次设计用单片机芯片AT89c51 设计一个数字万用表，能够测量交、直流电压值、直流电流、直流电阻以及电容，四位数码显示。此系统由分流电阻、分压电阻、基准电阻、电容测试芯片电路、51 单片机最小系统、显示部分、报警部分、AD 转换和控制部分组成。为使系统更加稳定，使系统整体精度得以保障，本电路使用了AD0809 数据转换芯片，单片机系统设计采用AT89S51 单片机作为主控芯片，配以RC上电复位电路和11.0592MHZ 震荡电路，显示芯片用TEC6122，驱动8 位数码管显示。程序每执行周期耗时缩到最短，这样保证了系统的实时性。 本文全面、深入、系统地介绍了4 3/4位智能数字万用表的系统设计与研究。设计中采用了美国MAXIM公司生产的专配万用表芯片MAX134，以及Intel 公司生产的MCS8051单片机。整个系统结构由MAX134外加一些外围元件构成，然后再与单片机8051相连，驱动LED数码显示。文章主要介绍了MAX134的性能特点、内部结构、数字接口、输入输出数据及一些功能和原理。整个设计包括硬件电路设计及软件设计。硬件电路设计包括处理器、外部设备元件的选择及电路设计，而软件设计则主要是实现仪表的各功能
