公路路面设计成果文件汇总公路路面设计成果文件汇总1、路面面层厚度验算一、交通量计算公路等级四级公路目标可靠指标 0.52初始年大型客车和货车双向年平均日交通量（辆/日） 30路面设计使用年限（年） 8通车至首次针对车辙维修的期限（年） 8交通量年平均增长率 5 ％方向系数 0.55车道系数 0.5整体式货车比例 80 ％半挂式货车比例 20 ％车辆类型 2类 3类 4类 5类 6类 7类 8类 9类 10类 11类满载车比例 0.080.340.1 0.440.310.540.360.460.39 0初始年设计车道大型客车和货车年平均日交通量（辆/日） 8设计使用年限内设计车道累计大型客车和货车交通量（辆）27883路面设计交通荷载等级为轻交通荷载等级当验算沥青混合料层疲劳开裂时:设计使用年限内设计车道上的当量设计轴载累计作用次数为57827当验算无机结合料稳定层疲劳开裂时:设计使用年限内设计车道上的当量设计轴载累计作用次数为4892450当验算沥青混合料层永久变形量时:通车至首次针对车辙维修的期限内设计车道上的当量设计轴载累计作用次数为57827 当验算路基顶面竖向压应变时: 设计使用年限内设计车道上的当量设计轴载累计作用次数为 94642二、路面结构设计与验算路面结构的层数 : 3设计轴载 : 100 kN路面设计层层位 : 1设计层起始厚度 : 50 (mm)层位结构层材料名称厚度模量泊松比无机结合料稳定类材沥青混合料车辙试验(mm) (MPa) 料弯拉强度( MPa) 永久变形量( mm )1 中粒式沥青混凝土 ? 7500 0.25 1.52 水泥稳定碎石 250 7000 0.35 0.93 天然砂砾 200 100 0.354 新建路基 40 0.4------第 2 层无机结合料稳定层疲劳开裂验算------设计层厚度 H( 1 )= 210 mm季节性冻土地区调整系数 KA= 0.8温度调整系数 KT2= 1.465现场综合修正系数 KC= -1.046第 2 层层底拉应力σ= 0.344 MPa第 2 层无机结合料稳定层疲劳开裂寿命 NF2= 7078616 轴次设计使用年限内设计车道上的当量设计轴载累计作用次数 NZB2= 4892450 轴次第 2 层无机结合料稳定层疲劳开裂验算已满足设计要求.------沥青面层低温开裂指数验算------路面所在地区低温设计温度 TSJ=-29 ℃表面层沥青弯曲梁流变试验蠕变劲度 ST= 120 MPa沥青结合料类材料层厚度 HA= 210 mm路基类型参数 BLJ= 2沥青面层低温开裂指数 CI= 2.4 条沥青面层容许低温开裂指数 CIR= 7 条沥青面层低温开裂指数值满足规范要求.------沥青混合料层永久变形量验算------沥青混合料层永久变形等效温度TPEF= 21.3 ℃通车至首次针对车辙维修的期限内设计车道上的当量设计轴载累计作用次数 NZB3= 57827 轴次沥青混合料层永久变形验算分层数 N= 3第 1 分层沥青混合料永久变形量 RAI( 1 )= 0.15 mm第 2 分层沥青混合料永久变形量 RAI( 2 )= 0.09 mm第 3 分层沥青混合料永久变形量 RAI( 3 )= 0 mm沥青混合料层永久变形量RA= 0.24 mm沥青混合料层容许永久变形量RAR= 20 mm沥青混合料层永久变形量满足规范要求.第 1 层沥青混合料车辙试验动稳定度技术要求为 5139 次/mm 计算设计路面结构的验收弯沉值 :干湿循环或冻融循环条件下路基土模量折减系数 KAT= 0.8路基顶面验收弯沉值 LG= 373.5 (0.01mm)路表验收弯沉值 LA= 40 (0.01mm)2、路面基层厚度验算一、交通量计算公路等级四级公路目标可靠指标 0.52初始年大型客车和货车双向年平均日交通量（辆/日） 30路面设计使用年限（年） 8通车至首次针对车辙维修的期限（年） 8交通量年平均增长率 5 ％方向系数 0.55车道系数 0.5整体式货车比例 80 ％半挂式货车比例 20 ％车辆类型 2类 3类 4类 5类 6类 7类 8类 9类 10类 11类满载车比例 0.080.340.1 0.44 0.310.540.360.460.39 0初始年设计车道大型客车和货车年平均日交通量（辆/日） 8设计使用年限内设计车道累计大型客车和货车交通量（辆）27883路面设计交通荷载等级为轻交通荷载等级当验算沥青混合料层疲劳开裂时:设计使用年限内设计车道上的当量设计轴载累计作用次数为57827当验算无机结合料稳定层疲劳开裂时:设计使用年限内设计车道上的当量设计轴载累计作用次数为4892450当验算沥青混合料层永久变形量时:通车至首次针对车辙维修的期限内设计车道上的当量设计轴载累计作用次数为 57827当验算路基顶面竖向压应变时:设计使用年限内设计车道上的当量设计轴载累计作用次数为94642二、路面结构设计与验算路面结构的层数 : 3设计轴载 : 100 kN路面设计层层位 : 2设计层起始厚度 : 250 (mm)层位结构层材料名称厚度模量泊松比无机结合料稳定类材沥青混合料车辙试验(mm) (MPa) 料弯拉强度( MPa) 永久变形量( mm )1 中粒式沥青混凝土 50 7500 0.25 1.52 水泥稳定碎石 ? 7000 0.35 0.93 天然砂砾 200 100 0.354 新建路基 40 0.4------第 2 层无机结合料稳定层疲劳开裂验算------设计层厚度 H( 2 )= 250 mm季节性冻土地区调整系数 KA= 0.8温度调整系数 KT2= 1.465现场综合修正系数 KC= -1.046第 2 层层底拉应力σ= 0.344 MPa第 2 层无机结合料稳定层疲劳开裂寿命 NF2= 7078616 轴次设计使用年限内设计车道上的当量设计轴载累计作用次数 NZB2= 4892450 轴次第 2 层无机结合料稳定层疲劳开裂验算已满足设计要求.------沥青面层低温开裂指数验算------路面所在地区低温设计温度 TSJ=-29 ℃表面层沥青弯曲梁流变试验蠕变劲度 ST= 120 MPa沥青结合料类材料层厚度 HA= 210 mm路基类型参数 BLJ= 2沥青面层低温开裂指数 CI= 2.4 条沥青面层容许低温开裂指数 CIR= 7 条沥青面层低温开裂指数值满足规范要求.------沥青混合料层永久变形量验算------沥青混合料层永久变形等效温度TPEF= 21.3 ℃通车至首次针对车辙维修的期限内设计车道上的当量设计轴载累计作用次数 NZB3= 57827 轴次沥青混合料层永久变形验算分层数 N= 3第 1 分层沥青混合料永久变形量 RAI( 1 )= 0.15 mm第 2 分层沥青混合料永久变形量 RAI( 2 )= 0.09 mm第 3 分层沥青混合料永久变形量 RAI( 3 )= 0 mm沥青混合料层永久变形量RA= 0.24 mm沥青混合料层容许永久变形量RAR= 20 mm沥青混合料层永久变形量满足规范要求.第 1 层沥青混合料车辙试验动稳定度技术要求为 5139 次/mm 验算路面结构防冻厚度 :路面结构最小防冻厚度 240 mm验算结果表明 ,路面结构总厚度满足防冻要求 .计算设计路面结构的验收弯沉值 :干湿循环或冻融循环条件下路基土模量折减系数 KAT= 0.8路基顶面验收弯沉值 LG= 373.5 (0.01mm)路表验收弯沉值 LA= 40 (0.01mm)3、路面底基层厚度验算一、交通量计算公路等级四级公路目标可靠指标 0.52初始年大型客车和货车双向年平均日交通量（辆/日） 30路面设计使用年限（年） 8通车至首次针对车辙维修的期限（年） 8交通量年平均增长率 5 ％方向系数 0.55车道系数 0.5整体式货车比例 80 ％半挂式货车比例 20 ％车辆类型 2类 3类 4类 5类 6类 7类 8类 9类 10类 11类满载车比例 0.080.340.1 0.440.310.540.360.460.39 0初始年设计车道大型客车和货车年平均日交通量（辆/日） 8设计使用年限内设计车道累计大型客车和货车交通量（辆）27883路面设计交通荷载等级为轻交通荷载等级当验算沥青混合料层疲劳开裂时:设计使用年限内设计车道上的当量设计轴载累计作用次数为57827当验算无机结合料稳定层疲劳开裂时:设计使用年限内设计车道上的当量设计轴载累计作用次数为4892450当验算沥青混合料层永久变形量时:通车至首次针对车辙维修的期限内设计车道上的当量设计轴载累计作用次数为 57827当验算路基顶面竖向压应变时:设计使用年限内设计车道上的当量设计轴载累计作用次数为94642二、路面结构设计与验算路面结构的层数 : 3设计轴载 : 100 kN路面设计层层位 : 3设计层起始厚度 : 200 (mm)层位结构层材料名称厚度模量泊松比无机结合料稳定类材沥青混合料车辙试验(mm) (MPa) 料弯拉强度( MPa) 永久变形量( mm )1 中粒式沥青混凝土 500 7500 0.25 1.52 水泥稳定碎石 250 7000 0.35 0.93 天然砂砾 ? 100 0.354 新建路基 40 0.4------第 2 层无机结合料稳定层疲劳开裂验算------设计层厚度 H( 3 )= 200 mm季节性冻土地区调整系数 KA= 0.8温度调整系数 KT2= 1.465现场综合修正系数 KC= -1.046第 2 层层底拉应力σ= 0.344 MPa第 2 层无机结合料稳定层疲劳开裂寿命 NF2= 7078616 轴次设计使用年限内设计车道上的当量设计轴载累计作用次数 NZB2= 4892450 轴次第 2 层无机结合料稳定层疲劳开裂验算已满足设计要求.------沥青面层低温开裂指数验算------路面所在地区低温设计温度 TSJ=-29 ℃表面层沥青弯曲梁流变试验蠕变劲度 ST= 120 MPa沥青结合料类材料层厚度 HA= 210 mm路基类型参数 BLJ= 2沥青面层低温开裂指数 CI= 2.4 条沥青面层容许低温开裂指数 CIR= 7 条沥青面层低温开裂指数值满足规范要求.------沥青混合料层永久变形量验算------沥青混合料层永久变形等效温度TPEF= 21.3 ℃通车至首次针对车辙维修的期限内设计车道上的当量设计轴载累计作用次数 NZB3= 57827 轴次沥青混合料层永久变形验算分层数 N= 3第 1 分层沥青混合料永久变形量 RAI( 1 )= 0.15 mm第 2 分层沥青混合料永久变形量 RAI( 2 )= 0.09 mm第 3 分层沥青混合料永久变形量 RAI( 3 )= 0 mm沥青混合料层永久变形量RA= 0.24 mm沥青混合料层容许永久变形量RAR= 20 mm沥青混合料层永久变形量满足规范要求.第 1 层沥青混合料车辙试验动稳定度技术要求为 5139 次/mm 验算路面结构防冻厚度 :路面结构最小防冻厚度 240 mm验算结果表明 ,路面结构总厚度满足防冻要求 .计算设计路面结构的验收弯沉值 :干湿循环或冻融循环条件下路基土模量折减系数 KAT= 0.8路基顶面验收弯沉值 LG= 373.5 (0.01mm)路表验收弯沉值 LA= 40 (0.01mm)通过以上验算成果可知：1、路面结构层：中粒式沥青混凝土面层 5cm水泥稳定碎石基层 25cm天然砂砾底基层 20cm2、各层验收弯沉值：路基顶面验收弯沉值 LG= 373.5 (0.01mm)路表验收弯沉值 LA= 40 (0.01mm)3、路面结构最小防冻厚度 240 mm。

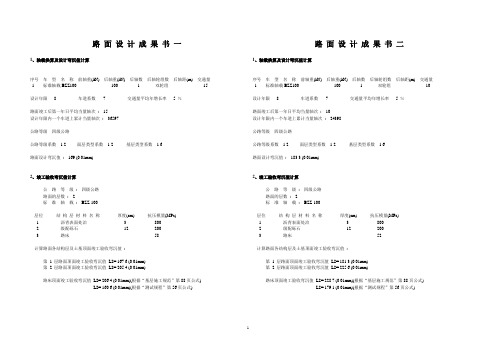

路面设计成果书一1、轴载换算及设计弯沉值计算序号车型名称前轴重(kN) 后轴重(kN) 后轴数后轴轮组数后轴距(m) 交通量1 标准轴载BZZ100 100 1 双轮组15设计年限8 车道系数.7 交通量平均年增长率 5 ％路面竣工后第一年日平均当量轴次: 15设计年限内一个车道上累计当量轴次: 36597公路等级四级公路公路等级系数 1.2 面层类型系数 1.2 基层类型系数 1.6路面设计弯沉值: 169 (0.01mm)2、竣工验收弯沉值计算公路等级: 四级公路路面的层数: 2标准轴载: BZZ-100层位结构层材料名称厚度(cm) 抗压模量(MPa)1 沥青表面处治 3 8002 级配砾石12 2003 路床58计算路面各结构层及土基顶面竣工验收弯沉值:第1 层路面顶面竣工验收弯沉值LS= 167.6 (0.01mm)第2 层路面顶面竣工验收弯沉值LS= 205.4 (0.01mm)路床顶面竣工验收弯沉值LS= 206.4 (0.01mm)(根据“基层施工规范”第88页公式)LS= 160.6 (0.01mm)(根据“测试规程”第56页公式)路面设计成果书二1、轴载换算及设计弯沉值计算序号车型名称前轴重(kN) 后轴重(kN) 后轴数后轴轮组数后轴距(m) 交通量1 标准轴载BZZ100 100 1 双轮组10设计年限8 车道系数.7 交通量平均年增长率 5 ％路面竣工后第一年日平均当量轴次: 10设计年限内一个车道上累计当量轴次: 24398公路等级四级公路公路等级系数 1.2 面层类型系数 1.2 基层类型系数 1.6路面设计弯沉值: 183.3 (0.01mm)2、竣工验收弯沉值计算公路等级: 四级公路路面的层数: 2标准轴载: BZZ-100层位结构层材料名称厚度(cm) 抗压模量(MPa)1 沥青表面处治 3 8002 级配砾石12 2003 路床52计算路面各结构层及土基顶面竣工验收弯沉值:第1 层路面顶面竣工验收弯沉值LS= 181.3 (0.01mm)第2 层路面顶面竣工验收弯沉值LS= 225.6 (0.01mm)路床顶面竣工验收弯沉值LS= 228.7 (0.01mm)(根据“基层施工规范”第88页公式)LS= 179.1 (0.01mm)(根据“测试规程”第56页公式)1。

【道路硬化】设计布局及成果本次投标为第二标段。

本项目设计道路原路为石渣路或土路，路面状况差，坑洼不平。

晴天，路面尘土飞扬；雨天，路面积水、泥泞、沟壑随处可见。

乡村的发展因为交通不便而造成闭塞和贫困，甚至基本的温饱都无法解决。

交通的便利和城镇的交流越来越频繁。

高商品上的流通也更加的便捷、丰富，都能进入到了农村，带动农村经济的发展。

根据招标文件要求，本项目的设计采购施工总承包，具体包括方案深化设计、施工图设计以及建安施工等施工图范围内的全部施工内容。

维持原有道路的线形和路面宽度，新建不小于20cm水泥混凝土路面。

1总体设计(1)关键技术问题既要体现公路的使用功能、质量、安全、环保、节约的基本要求，又要处理好各专业间的协调与配合工作，以保证本项目能够顺利、高效的完成。

(2)设计对策重要工点进行针对性的设计，综合考虑各专业之间的衔接配合，确保工程安全。

坚持灵活性设计原则。

灵活运用设计规范，合理掌握设计标准和技术指标，全面提升公路设计的使用价值和社会价值。

路基防护工程根据沿线水文情况，工程地质条件及筑路材料来源，选用经济合理而又美观实用的工程措施。

路基排水，本项目排水设计采用以集中排水为主，分散排水为辅，疏、截、排相结合的综合排水方式。

路面设计结合沿线地形、土质、水文、气候等自然条件，进行路面综合设计，并遵循因地制宜、合理选材、方便施工、利于养护的原则，使设计达到技术先进、经济合理、安全适用的标准。

2路基、路面、排水(1)关键技术问题旧路面的调整、利用;路面设计达到经济合理、安全适用的标准;排水工程设计应满足防洪要求。

(2)设计对策路基高度的设计，首先应满足《公路工程技术标准》(JTG B01-2015)第4.0.3条规定的路基高度的要求，应使路肩边缘高出路基两侧地面积水高度，同时要考虑地下水，毛细水和冰冻水的作用，不致影响路基的强度和稳定性。

在满足以上要求的前提下，路基高度应尽量降低，降低工程造价，同时减少路基工后沉降，防止路基出现病害。

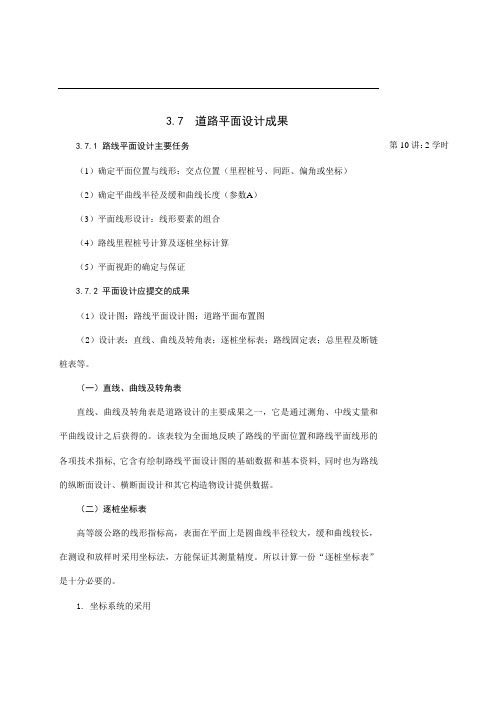

3.7 道路平面设计成果第10讲：2学时3.7.1 路线平面设计主要任务（1）确定平面位置与线形：交点位置（里程桩号、间距、偏角或坐标）（2）确定平曲线半径及缓和曲线长度（参数A）（3）平面线形设计：线形要素的组合（4）路线里程桩号计算及逐桩坐标计算（5）平面视距的确定与保证3.7.2 平面设计应提交的成果（1）设计图：路线平面设计图；道路平面布置图（2）设计表：直线、曲线及转角表；逐桩坐标表；路线固定表；总里程及断链桩表等。

（一）直线、曲线及转角表直线、曲线及转角表是道路设计的主要成果之一，它是通过测角、中线丈量和平曲线设计之后获得的。

该表较为全面地反映了路线的平面位置和路线平面线形的各项技术指标, 它含有绘制路线平面设计图的基础数据和基本资料, 同时也为路线的纵断面设计、横断面设计和其它构造物设计提供数据。

（二）逐桩坐标表高等级公路的线形指标高，表面在平面上是圆曲线半径较大，缓和曲线较长，在测设和放样时采用坐标法，方能保证其测量精度。

所以计算一份“逐桩坐标表”是十分必要的。

1. 坐标系统的采用根据测区内原坐标系统，一般可作下列几种选择：(1)采用统一的高斯正投影3°带平面直角坐标系统；(2)采用高斯正投影3°带或任意带平面直角坐标系统，投影面可采用1985年国家高程基准、测区抵偿高程面或测区平均高程面；(3)三级和三级以下公路、独立桥梁、隧道及其它构造物等小测区，可不经投影，采用平面直角坐标系统在平面上直接进行计算；(4)在已有平面控制网的地区，应尽量沿用原有的坐标系统，如精度不合要求，也应充分利用其点位，选用其中一点的坐标及含此点的方位角，作为平面控制的起算依据。

2. 中桩坐标的计算(1)计算导线点坐标采用两阶段勘测设计的公路或一阶段设计但遇地形困难的路段，一般都要先作平面控制测量，而路线的平面控制测量多采用导线测量的方法，在有条件时可优先采用全球定位系统（简称GPS）测量的方法。
