信湖煤矿副井揭2煤组专项防突设计

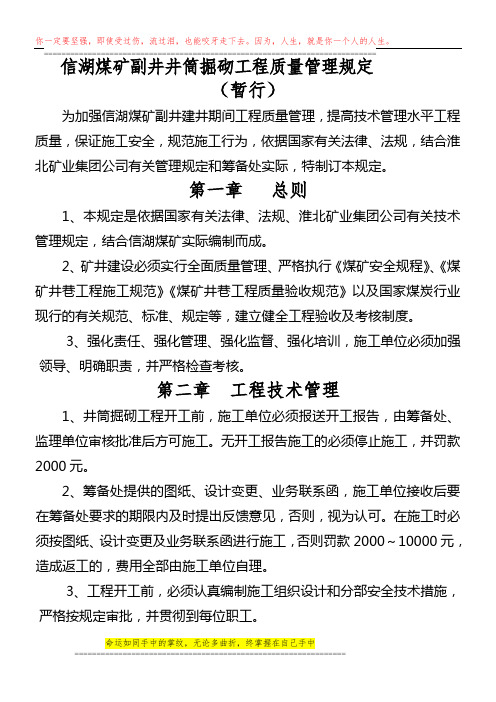

============================================================================信湖煤矿副井井筒掘砌工程质量管理规定（暂行）为加强信湖煤矿副井建井期间工程质量管理，提高技术管理水平工程质量，保证施工安全，规范施工行为，依据国家有关法律、法规，结合淮北矿业集团公司有关管理规定和筹备处实际，特制订本规定。

第一章总则1、本规定是依据国家有关法律、法规、淮北矿业集团公司有关技术管理规定，结合信湖煤矿实际编制而成。

2、矿井建设必须实行全面质量管理、严格执行《煤矿安全规程》、《煤矿井巷工程施工规范》《煤矿井巷工程质量验收规范》以及国家煤炭行业现行的有关规范、标准、规定等，建立健全工程验收及考核制度。

3、强化责任、强化管理、强化监督、强化培训，施工单位必须加强领导、明确职责，并严格检查考核。

第二章工程技术管理1、井筒掘砌工程开工前，施工单位必须报送开工报告，由筹备处、监理单位审核批准后方可施工。

无开工报告施工的必须停止施工，并罚款2000元。

2、筹备处提供的图纸、设计变更、业务联系函，施工单位接收后要在筹备处要求的期限内及时提出反馈意见，否则，视为认可。

在施工时必须按图纸、设计变更及业务联系函进行施工，否则罚款2000～10000元，造成返工的，费用全部由施工单位自理。

3、工程开工前，必须认真编制施工组织设计和分部安全技术措施，严格按规定审批，并贯彻到每位职工。

4、施工条件发生变化时，必须及时编制安全技术补充措施，按规定审批后方可施工。

5、严格执行“一工程一措施”制度，无措施不得施工,否则,罚款5000元。

6、严格按设计图纸施工,严禁欠挖,局部超挖量必须符合《煤矿井巷工程质量验收规范》的规定,否则,视超挖情况,给予1000～3000元罚款。

7、掘进段高应根据井筒所处深度的岩(土)层性质,冻结壁强度以及掘进速度等因素综合确定,段高的选择应符合《煤矿井巷工程施工规范》第5.2.24条的规定。

XX矿井首采区石门揭煤专项防突设计1 揭煤区域的基本情况1.1 煤层赋存情况矿井开采的二1煤层赋存于山西组下部，煤层赋存标高-322～-700m，埋深约410.00～780.00m，煤层上距砂锅岩砂岩73.01～81.54m，平均75m左右，下距L8灰岩17.79～20.43m，平均18.97m，煤层全区发育，全部可采，属稳定型厚煤层。

煤层厚度4.33～8.10m，平均厚度6.08m。

二1煤层直接顶板为泥岩、砂质泥岩，间接顶板为细、中粒砂岩（大占砂岩）。

底板为灰黑色泥岩、砂质泥岩。

揭煤地点位于首采工作面的下顺槽，巷道底板标高-470m。

煤层走向大致呈北20～45°东，倾向南东，倾角7～12°，煤厚6.10m，优质无烟煤。

煤层直接顶以泥岩砂质泥岩为主，夹细砂、粉砂岩薄层，层厚2.10～12.25m，平均厚5.57m。

砂质泥岩为深灰色薄层及中厚层状，裂隙不发育。

泥岩多为深灰色块状，裂隙不发育。

在直接顶与煤层之间，局部夹0.20～0.50m的灰黑色泥岩和炭质泥岩。

煤直接底板为灰黑色泥岩或砂质泥岩，泥岩为致密块状，砂质泥岩为薄至中厚层状，水平层理发育，下部的泥岩及砂质泥岩中夹菱铁质泥岩薄层，局部裂隙发育。

1.2 煤层瓦斯情况揭煤点附近，在地勘期有3个钻孔瓦斯参数，建井期一个揭煤点瓦斯参数，基建期3个井下钻孔瓦斯参数，按照3个不同时期距离揭煤点由近到远的位置关系排列，各参数如表1-1。

表1-1 揭煤点附近瓦斯参数测定结果表河南理工大学在测定3号交叉点处采得煤样，利用高压容量法测得吸附常数a、b值分别为40.930和1.496。

1.3 地质构造井田位于焦作煤田中深部，处于北东向区域大断裂九里山断层的上升盘（下盘），南部紧依近东西向大断裂凤凰岭断层，井田基本构造形态为地层走向大致呈北20～45°东，倾向南东，倾角7～12°的单斜构造，伴有中小正断层多条，正断层有利于瓦斯的逸散。

千米深井揭煤施工支护效果的优化及应用发布时间：2023-01-16T05:21:53.522Z 来源：《中国科技信息》2022年9月17期作者：牛洋洋朱开喜[导读] 信湖煤矿是安徽省淮北矿业（集团）公司负责建设的第一对千米深井牛洋洋朱开喜(淮北矿业集团公司信湖煤矿安徽亳州 233600)摘要：信湖煤矿是安徽省淮北矿业（集团）公司负责建设的第一对千米深井。

为了减轻职工劳动强度、提高支护质量，探究锚网索喷支护技术在千米深井下揭煤施工期间的使用效果，该矿通过使用超前骨架及加长锚索对锚网索喷支护形式进行优化，有效的解决了揭煤施工期间的支护问题，对千米深井揭煤施工期间的支护方式提供了借鉴经验。

关键词：揭煤；锚网索喷支护优化；超前骨架信湖煤矿作为基建矿井，揭煤施工较多，传统的揭煤施工支护形式为架棚支护，支护效果差、职工劳动强度大。

为解决揭煤施工期间的支护问题，该矿采用锚网索喷配合超前骨架的支护形式，从法距7m开始使用加长锚索，从法距5m开始使用超前骨架，从法距2.5m开始使用锚索代替支护锚杆，锚网支护结束后及时喷射混凝土，有效的降低了职工劳动强度、提高了支护质量。

1.矿井概况井田位于淮北矿区涡阳区的西端，总体为一走向近南北，西倾的单斜构造，局部发育有小型褶曲或波状起伏，地层倾角6°～22°。

井田煤系地层为石炭系和二叠系，其中二叠系的山西组和上、下石盒子组为主要含煤层段。

含煤地层总厚约1000m，自上而下含1、2、3、4、5、6、7、8、10和11等十个煤（层）组，含煤20余层，平均总厚为11.98m，含煤系数为1.20%。

其中可采煤层7层，为3、53、6、7、81、82和11煤层，可采煤层平均总厚8.94m，占煤层平均总厚的74.62%。

其中3、81和82为主要可采煤层，平均总厚7.06m，占可采煤层平均总厚的78.97%；53、6、7和11为次要可采煤层，平均总厚1.88m，占可采总厚的21.03%。

XX有限公司XX煤矿XX掘进工作面揭X煤防突专项设计（非保护层开采卸压范围内）XX有限公司XX煤矿X年X月X日会审意见会审时间：年月日主持人：会审意见：1.会审意见共条会审人员签字审批意见： (必须经总工程师和矿长审批)审批人签字：目录第一章编制依据 (5)第二章概况 (6)一、矿井基本情况 (6)二、工作面概述 (6)第三章安全系统 (8)一、通风系统 (8)二、抽采系统 (8)三、监控系统 (8)四、供电系统 (8)五、人员定位系统 (8)六、通信联络系统 (9)七、矿井压风系统 (9)八、紧急避险系统 (9)九、供水施救 (9)第四章巷道揭煤过程中煤层层位控制及瓦斯参数测定 (10)第五章区域综合防突措施 (11)一、区域突出危险性预测 (11)二、区域防突措施 (11)三、区域防突措施的效果检验 (12)四、区域验证 (15)第六章局部综合防突措施 (16)一、工作面突出危险性预测 (16)二、工作面防突措施 (18)三、工作面防突措施效果检验 (22)四、安全防护措施 (24)第七章加强巷道支护的专门措施 (27)第八章组织管理措施 (28)一、成立领导小组 (28)二、明确职责 (28)三、监督、管理及奖惩机制 (28)XX掘进工作面揭X煤防突专项设计第一章编制依据一、《煤矿安全规程》（2016版）；二、《防治煤与瓦斯突出细则》（2019年版）；三、《煤矿瓦斯抽采达标暂行规定》；四、《煤层瓦斯含量井下直接测定方法》（GB/T23250）；五、《煤矿井下煤层瓦斯压力的直接测定方法》（AQ/T1047-2007）；六、其他相关规定和要求（相关规定如有变化，以最新版本为准）第二章概况一、矿井基本情况1.开采煤层赋存情况简述矿井开采范围内的各煤层厚度、间距及可采煤层。

包含煤层自燃发火倾向性、煤尘爆炸危险性情况。

2.突出危险性鉴定情况井田范围内采掘工程揭露的所有平均厚度在0.3m及以上的煤层突出危险性鉴定情况，及相邻矿井开采的同一煤层鉴定或者认定情况。

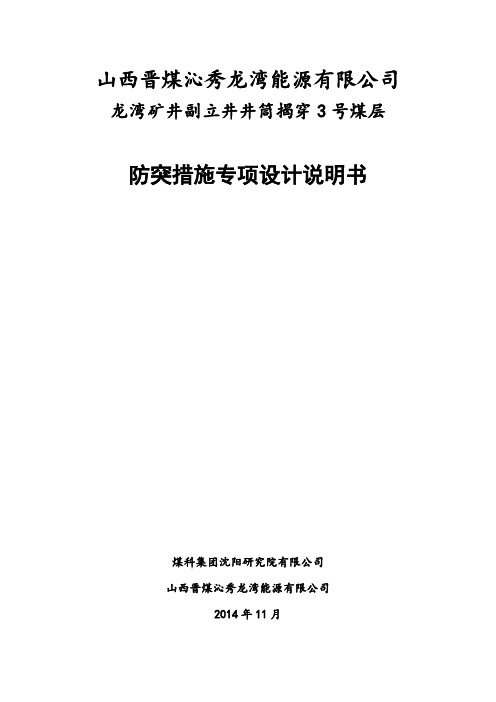

山西晋煤沁秀龙湾能源有限公司龙湾矿井副立井井筒揭穿3号煤层防突措施专项设计说明书煤科集团沈阳研究院有限公司山西晋煤沁秀龙湾能源有限公司2014年11月报告名称：山西晋煤沁秀龙湾能源有限公司龙湾矿井副立井井筒揭穿3号煤层防突措施设计说明书报告审批：张兴华安全工程研究分院院长研究员王耀峰安全工程研究分院副院长研究员设计人员：曲晓明工程师王辉跃工程师谯永刚助理研究员任仲久助理工程师韩超助理工程师李博工程师目录一、揭煤区域煤层瓦斯地质情况及巷道布置基本情况 (1)二、建立安全可靠的独立通风系统及加强控制通风风流设施的措施 (3)三、区域防突瓦斯抽采措施 (4)四、抽采效果评价 (9)五、控制突出煤层层位及准确确定安全岩柱厚度的措施 (10)六、揭煤作业区域验证 (11)七、揭煤工作面突出危险性预测及防突措施效果检验 (11)八、工作面防突措施 (15)九、安全防护措施及组织管理措施 (17)十、井筒揭穿煤层安全防护措施 (20)十一、揭煤期间工作面其他措施 (22)十二、煤层瓦斯压力测定方法 (23)沁秀龙湾能源有限公司龙湾矿井副立井揭穿3#煤层专项防突设计副立井（调整）位于龙湾矿井井田西部的后坡村南的山坡上，在主立井的东侧，主、副立井直线距离120余米，井口平场标高820.500m，井筒净直径9.6m，净断面72.35m2，掘进直径11.1m，掘进断面96.72m2，担负投产时期生产所需的通风、运人、运料等任务，井筒内装备罐笼及生产安全附属管线。

目前掘进至距离3#煤层约40m处。

根据山西省地质勘查局二一二地质队2012年3月编制的《山西省沁水煤田龙湾井田副立井井筒检查孔地质报告》，F3检查孔3号煤层厚2.40m，煤层倾角约为10°，见煤点标高+489.616m。

根据《防治煤与瓦斯突出规范》，井筒掘进至距离3#煤层顶板最小距离10m处测量煤层瓦斯压力等参数进行区域突出危险性预测，掘进至7m时采取区域防突措施（穿层钻孔抽放3#煤层瓦斯），经效果检验有效可掘进至5m，进行局部突出危险性预测，检验无突出危险性掘进至2m 进行最后预测，确认无突出危险性后采用远距离放炮揭开煤层。

工程技术科技创新导报 Science and Technology Innovation Herald1131 工程概况1.1 工程概述信湖煤矿是安徽省发改委批准的重点煤矿建设项目，由合肥设计研究院设计，设计生产能力为300万t /年，立井开拓，在中央区工业场地内布置主、副、风三个井筒。

由淮北矿业集团和安徽省煤田地质局合资建设。

矿井位于涡阳县花沟镇境内，东距涡阳县城14 km，交通便利。

主井、副井和风井三个井筒位于同一工业广场内，工业广场地势平坦，自然地面标高+31.4 m。

信湖煤矿副井全深1035 m ，井底车场标高为-960 m 。

井筒与-960 m 车场连接处，轨面相对标高±0.000（绝对标高为-960 m），顶板相对标高＋9.95 m，净宽7.5 m 。

井筒及连接处外层为锚网、索、喷临时支护，内层双层钢筋混凝土结构，加固段井壁厚度为850 m m，混凝土强度等级为C 50。

配筋形式为：环向筋Ф22@200 m m、纵筋Ф20@200 mm；底拱钢筋：环筋Ф20@200 m m 、水平筋Ф18@200 mm。

1.2 工程技术特征及工程量马头门连接处巷道中心线为井筒中线偏西250 m m ，从井筒中心算起南侧长40.757 m ，北侧长28.738 m 。

其中1-1断面北侧长2 m ，南侧长2 m ，净高9.95/8.95 m；2-2断面长12.05 m，净高6.91 m。

连接处计划与井筒同时施工段：南侧掘进9.5 m,浇筑8.41 m （与东、西两个信号控制硐室整体浇筑），北侧掘进8.5 m ,浇筑5 m。

连接处断面均为半圆拱结构，拱高3.75 m ,净宽7.5 m ,临时支护喷浆厚度100 m m ，壁厚850 m m 。

连接处要求用锚网喷支护，锚杆为Ф22钢筋等强锚杆，L=2500 mm，锚杆按梅花形状布置，锚杆间排距为800 mm×800 mm。

详见图1、图2。

[整理]22202采煤工作面专项防突设计邯郸矿业集团陶二煤矿22202采煤工作面专项防突设计陶二煤矿邯郸矿业集团陶二煤矿22202采煤工作面专项防突设计签名表22202采煤工作面专项防突设计一、编制目的为了贯彻《防治煤与瓦斯突出规定》的相关内容，有效预防矿井突出事故，保障矿井职工生命安全和矿井安全生产，特编制22202采煤工作面专项防突设计。

二、编写依据1、《煤矿安全规程》2、《防治煤与瓦斯突出规定》3、《邯郸矿业集团有限公司陶二煤矿瓦斯地质研究规律》报告4、《煤矿瓦斯抽采达标暂行规定》5、《煤矿瓦斯抽采基本指标》（AQ1026-2006）6、《煤矿瓦斯抽放规范》（AQ1027-2006）7、邯矿办字[2011]231号文，《冀中能源邯郸矿业集团有限公司关于陶二煤矿区域突出危险性预测及划分结果的批复》8、河南理工大学2012年12月《邯郸矿业集团有限公司陶二煤矿钻孔有效抽放半径和排放半径的研究》9、其他相关规定及标准三、工作面概况1、煤层情况22202采煤工作面（以下简称22202工作面）为2#煤，本面回采范围内2#煤层不受火成岩侵入，回采范围内煤层厚度1.4~3.0m，平均煤厚约2.4m。

煤层结构为复杂结构，距煤层底板0.8m左右含有一层厚约0.1m的粉砂岩夹矸，煤层走向约19°。

2#煤主要由亮煤和镜煤组成，其次为暗煤和丝碳，高发热量、低磷、低硫无烟煤。

2、瓦斯情况22202工作面位于无突出危险区内，平均瓦斯含量1.1m3／t。

煤层自燃倾向为Ⅲ类，为不易自燃煤层，煤尘不具有爆炸危险性。

3、地质构造回采范围内本工作面基本为一向东倾斜的单斜构造，煤岩层产状倾向约110~115°，倾角15~23°，煤层平均倾角15°，地质构造以断层为主；本面中共揭露出7条断层，其中上巷1条，下巷4条，切眼2条，预计将向工作面内延伸，工作面在回采过程中可能还将揭露其它小落差的断层(一般为正断层)，对回采有一定影响，无岩浆岩侵入影响。

（冶金行业）揭煤防突专项设计兴文县金河煤业责任有限X公司３７５m抽放巷石门揭煤防突专项设计二0壹三年会审意见目录第壹章概况3第壹节地面相对位置及邻近采区情况3 第二节煤（岩）层特征4第三节地质构造4第四节水文地质4第五节瓦斯、煤尘、及突出危险性5 第二章通风及监控系统6第壹节通风系统6第二节压风系统7第三节安全监测监控系统7第四节供电系统8第三章石门揭煤区域综合防突措施8 第壹节石门揭煤实施流程8第二节区域预测10第三节区域防突措施10第四节区域措施效果检验11第五节区域验证12第四章局部综合防突措施12第壹节揭煤工作面预测方法12第二节揭煤工作面防突措施14第三节工作面防突措施效果检验0第四节安全防护措施1第五章防突管理3第壹节防突组织管理3第二节揭煤防突安全措施4第三节防突主要设备8第四节避灾线路9附图：1.通风系统及避灾路线示意图2.区域检验孔布置图3.预测（检验）孔布置图4.瓦斯排放孔布置图第壹章概况第壹节地面相对位置及邻近采区情况壹、地面相对位置该系统巷道相对应地面为大园顶以东山脊东面斜坡壹带（西高东低）；巷道距地表埋深300m，为壹小型背斜构造，位于背斜轴东翼。

二、相邻采区情况巷道掘进层位全范围均为实体煤岩层，东翼330m处为K5煤层回风上山，上方100m处为+410mK5回风巷；下部102m处为+330mK5瓦斯抽放巷，西翼+230m处为矿井田边界，其上部是k6煤层，均未布置回采巷道。

第二节煤（岩）层特征井田含煤地层为二叠系上统龙潭组，厚90～105m，含煤10余层，其中可采及局部可采煤层3层，自上而下为：K6煤层(大汉炭或高炭)：位于煤系顶部，上距长兴灰岩6.0～9.4m，煤层厚1.0～2.36m，平均厚1.91m，全区可采。

煤层结构简单，局部含1～2层粘土岩或炭质泥岩夹矸，夹矸单层厚0.02～0.15m，煤层顶、底板均为粉砂质泥岩或泥岩、细砂岩，有时直接底板为粘土岩。

泥岩细砂岩为较稳固岩石，粘土岩具弱膨胀性，易底鼓，遇水尤为严重。
