管件名称

列举一些给水管件的种类名称
给水管件是指用于给水系统中的管道连接、转向、分支、控制、支撑等的各种管件。

给水管件的种类繁多，下面列举一些常见的给水管件种类。

一、弯头
弯头是一种用于改变管道方向的管件，通常用于水平管道或垂直管道的转弯处。

弯头的角度通常为45度、90度或180度，根据需要选择不同角度的弯头。

二、三通
三通是一种用于分支管道的管件，通常用于将一条管道分成两条或将两条管道合并成一条。

三通的分支口通常为等径管，也有不等径的三通。

三、四通
四通是一种用于分支管道的管件，与三通类似，但四通可以将一条管道分成三条或将三条管道合并成一条。

四通的分支口通常为等径管，也有不等径的四通。

四、法兰
法兰是一种用于连接管道的管件，通常用于大口径管道或需要经常
拆卸的管道。

法兰通常由两个平面或凸起的圆盘组成，通过螺栓将两个圆盘紧密连接在一起。

五、管帽
管帽是一种用于封闭管道的管件，通常用于管道的末端或需要暂时封闭的管道。

管帽通常由一个凸起的圆盘组成，通过螺纹或焊接与管道连接在一起。

六、止回阀
止回阀是一种用于防止水流倒流的管件，通常用于水泵出口或高处水箱的进水口。

止回阀可以保证水流只能单向流动，防止水流倒灌或水锤现象。

七、减压阀
减压阀是一种用于调节水压的管件，通常用于高层建筑或水压较高的区域。

减压阀可以将高压水流降低到合适的水压，保证管道和设备的正常运行。

以上是一些常见的给水管件种类，不同的管道系统需要选择不同的管件种类和规格，以保证管道的正常运行和安全性。

管件名称大全表一、法兰类1、管法兰：是一种可以连接两根管道的法兰头。

2、法兰盲板：是一种可以在管道使用的、在一侧或两侧被密封的盲板。

3、法兰垫片：一种用于在管道法兰之间填充空白的材料，以保证紧密的密封。

4、法兰螺栓：充当连接两个管法兰的螺栓和螺母，使管道紧密连接。

5、法兰管套：将法兰连接到管道的管套。

6、法兰承插短管：一种短管，用于连接两根法兰，在短管上可以连接其他管件。

7、法兰管弯头：这是一种带有法兰连接的弯头，用于转换管道方向。

8、法兰横通管：具有两个垂直法兰和一个水平法兰，可用于在两根垂直管道之间连接一个水平管道。

9、法兰四通管：由四个法兰连接的管道，可用于连接四个分支管道。

二、弯头类1、弯头：这是一种连接两根管道的弯曲管件，用于改变管道方向。

2、弯头管帽：位于弯头上的盖子，防止杂物进入弯头。

3、异径弯头：用于连接两根不同直径的管道的弯头管件。

4、同心异径弯头：一个弯头，其中管道的中心点位于同一点，但有不同的半径。

5、三通弯头：一个弯头，有一个入口和两个出口，用于连接两个管道。

6、通径弯头：一个弯头，通径的两端大小相同，用于改变管道方向。

7、藏身弯头：将管道连接在墙角或较狭窄区域时的弯头，以最小限度地占用空间。

8、长弯头：用于管道弯曲或按照指定角度更改管道方向的长弯头。

三、三通管件1、三通：一种具有三个出口，一个入口和两个出口的管道连接器。

2、等径三通：具有通过三个出口相同的直径的三通。

3、异径三通：一个三通，其中两个出口的直径不同。

4、对焊三通：一个三通，具有通过对焊两个出口的光滑表面和加强环。

5、无缝三通：通过三个出口相同的直径的三通，丝杠连接进入。

6、焊接三通：用于管道连接的三向分支连接器，可以通过焊接压力连接到管道。

7、吊式三通：三向连接器，用螺钉悬挂在管道上，不需要焊接。

四、四通管件1、四通：具有四个连接口的管道连接器，一个入口和三个出口。

2、法兰四通：一个四路连接器，四个法兰连接，用于连接四个分支管路。

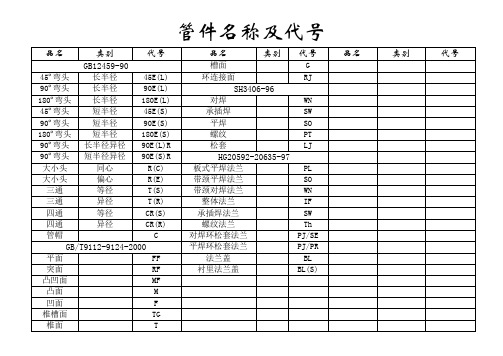

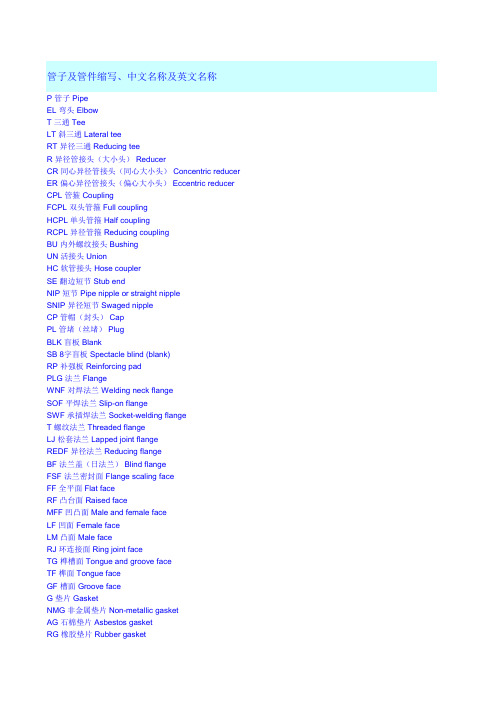

管子及管件缩写、中文名称及英文名称P 管子 PipeEL 弯头 ElbowT 三通 TeeLT 斜三通 Lateral teeRT 异径三通 Reducing teeR 异径管接头（大小头） ReducerCR 同心异径管接头（同心大小头） Concentric reducer ER 偏心异径管接头（偏心大小头） Eccentric reducer CPL 管箍 CouplingFCPL 双头管箍 Full couplingHCPL 单头管箍 Half couplingRCPL 异径管箍 Reducing couplingBU 内外螺纹接头 BushingUN 活接头 UnionHC 软管接头 Hose couplerSE 翻边短节 Stub endNIP 短节 Pipe nipple or straight nippleSNIP 异径短节 Swaged nippleCP 管帽（封头） CapPL 管堵（丝堵） PlugBLK 盲板 BlankSB 8字盲板 Spectacle blind (blank)RP 补强板 Reinforcing padPLG 法兰 FlangeWNF 对焊法兰 Welding neck flangeSOF 平焊法兰 Slip-on flangeSWF 承插焊法兰 Socket-welding flangeT 螺纹法兰 Threaded flangeLJ 松套法兰 Lapped joint flangeREDF 异径法兰 Reducing flangeBF 法兰盖（日法兰） Blind flangeFSF 法兰密封面 Flange scaling faceFF 全平面 Flat faceRF 凸台面 Raised faceMFF 凹凸面 Male and female faceLF 凹面 Female faceLM 凸面 Male faceRJ 环连接面 Ring joint faceTG 榫槽面 Tongue and groove faceTF 榫面 Tongue faceGF 槽面 Groove faceG 垫片 GasketNMG 非金属垫片 Non-metallic gasketAG 石棉垫片 Asbestos gasketRG 橡胶垫片 Rubber gasketTEG 聚四氟乙烯包复垫片 PTFE envelope gasket SMG 半金属垫片 Semimetallic gasketMJG 金属包垫片 Meta-jacket gasketSWG 缠绕式垫片 Spiral wound gasketMG 金属垫片 Metallic gasketFMG 金属平垫片 Flat metallic gasketSMSG 齿形金属垫片 Solid metal serrated gasket LER 透镜式金属环垫 Lens ring gasketOCR 八角形金属环垫 Octagonal ring gasketOVR 椭圆形金属环垫 Oval ring gaksetIR/OR 内外定位环 Inner ring and outer ringIR 内定位环 Inner ringOR 外定位环 Outer ringB 螺栓 BoltSB 螺柱 Stud boltNU 螺母 NutTB 花蓝螺母 TurnbuckleWSR 垫圈 WasherSWSR 弹簧垫圈 Spring washerGV 闸阀 Gate valveGLV 截止阀 Globe valveCHV 止回阀 Check valveBUV 蝶阀 Butterfly valveBAV 球阀 Ball valvePV 旋塞阀 Plug valve (cock)CV 调节阀 Control valveSV 安全阀 Safety valvePRV 减压阀 Pressure reducing valveST 蒸汽疏水阀 Steam trapPRV 泄压阀 Pressur relief valveBV 呼吸阀 Breather valveNV 针形阀 Needle valveAV 角阀 angle valveDV 隔膜阀 diaphragm valveTWV 三通阀 tee valveSGV 插板阀SPR 气液分离器 SeparatorFA 阻火器 Flame arresterSR 过滤器 StrainerSRY Y型过滤器 Y-type strainerSRT T型过滤器 T-type strainerSRB 桶式过滤器 Bucket type strainer' t2 l; e, T. t1 } TSR 临时过滤器 Temporary strainerSIL 消声器 SilencerSG 视镜 Slight glassSC 取样冷却器 Sample coolerDF 排液漏斗 Drain funnelLM 管道混合器 Line mixerRO 限流孔板 Restriction orificeMO 混合孔板 Mixing orificeRD 爆破片（爆破膜） Rupture diskEJ 补偿器 Expansion jointINS 隔热 Thermal insulationH 保温 Hot insulationC 保冷 Cold insulationP 防烫伤隔热 Personnel protection insulationT&I 伴热 Tracing and insulationT 管道伴热（冷） TracingEST 蒸汽外伴热 External steam tracingIST 蒸汽内伴热 Internal steam tracingSJT 蒸汽夹套伴热 Steam-jacket tracingET 电伴热 Electric tracingM 金属材料 Metallic materialCS 碳钢 Carbon steelCAS 铸钢 Cast steelFS 锻钢 Forged steelAS 合金钢 Alloy steelSS 不锈钢 Stainless steelAUSTSS 奥氏体不锈钢 Austenitic stainless-steelCI 铸铁 Cast ironMI 可锻铸铁 Malleable ironDI 球墨铸铁 Ductile ironAL 铝 AluminumBRS 黄铜 BrassBRZ 青铜 BronzeCU 紫铜 CopperLAS 低合金钢 Low alloy steelFLAS 低合金锻钢 Forged low alloy steelCLAS 低合金铸钢 Cast low alloy steelTHK 壁厚 ThicknessSCH 表号 Schedule numberSTD 标准 StandardXS 加强 Extra strongXXS 特强 Double extra strongH 水平 HorizontalV 竖直、铅直、直立 VerticalGRD 地坪 GroundUG 地下 UndergroundBL 装置边界线 Battery limit lineESEW 事故沐浴洗眼器 Emergency shower and eye washer HS 软管站 Hose stationML 接续分界线 Match linePS 管道支架（管架） Piping supportPR 管桥 Pipe rackSTRU 构架（构筑物） StructureBLDG 建筑物 BuildingPD 清扫设施 Purge devicePT 池 PitSHLT 棚 ShelterCOFF 围堰 CofferdamFL 楼板 FloorPF 平台 PlateformEL 标高 ElevationBOP 管底 Bottom of pipeCOP 管中心 Center of pipeTOP 管顶 Top of pipeFOB 底平 Flat on bottomFOT 顶平 Flat on topTL 切线 Tangent lineBOS 支架底 Bottom of supportTOS 支架顶 Top of supportCL 净距（净空） ClearanceCTC 中心至中心 Center to centerCTF 中心至面 Center to faceCTE 中心至端部 Center to endETE 端到端 End to endFEF 法兰端面 Flange and faceFTF 面到面 Face to faceD 直径 DiameterDN 公称直径 Nominal diameterID 内径 Inside diameterOD 外径 Outside diameterDIM 尺寸 DimensionMAX 最大 MaximumMIN 最小 MinimumAVG 平均 AverageAPP 约、近似 ApproximatePT.EL 点标高 Point elevation11.1 PFD 工艺流程图 Process flow diagramPID 管道和仪表流程图 Piping & instrument diagramCOD 接续图 Continued on drawingDTL 详图 DatailSPDWG 管路图 Spool drawing (each line isometric drawing)DWGI 所在图号 Drawing identificationLOW 材料表 List of materialMTO 汇料 Material take-offAPPX 附录 AppendixJOB. No. 工号 Job NumberBEDD 基础工程设计数据 Basic engineering design data, u3 }% M5 h+ f+ t. r! {3 [1 Q/ C DEDD 详细工程设计数据 Detail engineering design dataREV. No. 修改号 Recision numberREF DWG 参考图 Reference drawing采样接口 Sample connectionCHOP 链条操作 Chain operatedCSC 铅封关 Car seal closeCSO 铅封开 Car seal openLC 锁闭 Lock closedLO 锁开 Lock openNC 正常关 Normally closeNO 正常开 Normally openATM 大气压 AtmospherePN 公称压力 Nominal pressureAW 电弧焊 Arc weldingGSAW 气体保护电弧焊 Gas shielded-arc weldingEFW 电熔焊 Elecric fusion weldingERW 电阻焊 Electric Resistance weldingGW 气焊 Gas weldingLW 搭接焊 Lap weldingBW 对焊 Butt weldingTW 定位焊 Tack weldingSW 承插焊 Socket weldingCW 连续焊 Continuous weldingSEW 密封焊 Seal weldingSFG 堆焊 SurfacingFW 现场焊接 Field weldingHT 热处理 Heat treatmentPH 预热 PreheatingSR 应力消除 Stress reliefPWHT 焊后热处理 Post weld heat treatmentEIT 检查、探伤和实验 Examination, inspection & testing VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test) 13.3.3 RI (RT) 射线探伤 Radiographic inspection (test) MPI (MT) 磁粉探伤 Magnetic particle inspection (test) LPI (PT) 液体渗透检验 Liquid penetrant inspection (test) HADT 硬度实验 Hardness testingHYDT 水压实验 Hydraulic testingPNET 气压实验 Pneumatic testingCE 焊条 Covered electrodeWW 焊丝 Welding wireCSP 冷紧 Cold springPE 平端面 Plain endBE 坡口端 Beveled endW/I 仪表带来 With instrumentCM 色标 Colour markCA 腐蚀裕度 Corrosion allowanceUTL 公用系统 UtilityUC 公用工程接头 Utility connection BC 螺栓分布圆 Bolt circleSUC 吸入（口） SuctionDIS 排出（口） DischargeSO 蒸气吹扫（口） Steam outDR 排液 DrainVT 放气 Vent。

一、管件材料特性（一）管件种类1、弯头，包括热压弯头、推制弯头、焊制弯头、模锻弯头、冷压弯头等。

2、三通，包括锻制三通、锻焊三通、各种加强型式的焊制三通、球形锻焊三通、热压三通、冷挤压三通、接管座等。

3、异径管，包括锻制异径管、钢管模压异径管、钢板焊制异径管等。

4、封(堵)头，包括椭球形封头、球形封头、锥形封头、对焊堵头、平焊堵头、带加强筋焊制堵头等。

5、法兰：平焊法兰、对焊凹凸法兰等（如下图）结构图：法兰剖面图密封面参数法兰结构图平焊法兰平焊法兰对焊法兰承插焊法兰螺纹法兰法兰盖对焊环松套法兰平焊环松套法兰（二） 管件的作用1、三通：主要用于电站汽水管道主管和支管的连接件，起分流连接作用。

2、弯头：用于电站管道、核电、石化、天然气、热网、冶金等行业的管路连接件，用于输送不同温度、压力的水、汽及其它介质的管路转弯处，产品结构简单、合理、形状准确、介质流通阻力小，是管道的转向连接件。

3、异径管：主要用于口径不同的管道连接，起到异径连接作用。

4、法兰：主要用于连接管路并保持管路密封性能，便于某段管路的更换，便于拆开检查管路情况，便于某段管路的封闭。

（三） 管件基本生产流程选材—截料—制作（包括压制、推制、焊制、冷拔等等）—热处理—硬度检测—外型处理—产品检验（包括光谱检验、探伤、超声波检验、磁粉检验等等）。

（四） 管件市场分析目前，从电站管件行业的市场行情看，四大管道的材料主要来源于进口，主要进口制造商为德国的曼内斯曼公司和EEC 公司，美国的威曼·高登公司，日本的住友公司。

电站用四大管道高压管件主要生产企业有北京的富通，天津的金鼎，阜新电力修造厂和后发展起来的河北宏润重工集团有限公司沈阳东管电力科技集团有限公司等厂家。

在管件类的众多生产厂家中，普遍存在的“通病”是成品的检验方面，由于此程序会造成管件成本的增加，所以大部分管件生产商省略此程序，某些厂家由于多年的库存积压，造成产品生锈、腐蚀，他们并不放弃这些“废品”，而是将其进行抛光、打磨，降低压力等级来出售。

电器符号大全一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该就是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关) DTQ30-32/2P 也就是塑壳断路器的一种,额定电流32A,2极开关其她那些符号都就是关于导线穿管与敷设方式的一些表示方法,您对照着查一下**************************************************型号含义:R－连接用软电缆(电线),软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型(扁形)。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。

消防管件的名称消防管件是指用于消防系统中的管道连接件，主要用于连接、转向、分流、控制和修复消防管道系统。

消防管件的种类繁多，下面将介绍几种常见的消防管件。

1. 弯头：消防管道中常用的一种管件，用于改变管道的流向。

弯头通常分为不同角度的弯头，如90度弯头、45度弯头等。

根据实际需要，可以选择不同角度的弯头来满足管道布置的要求。

2. 管接头：管接头是用于连接不同管道的管件。

消防系统中的管道布置较为复杂，需要连接不同直径、不同材质的管道，因此管接头的种类也较多。

常用的管接头有等径管接头、异径管接头、内螺纹管接头等。

3. 管帽：管帽是用于堵塞管道的一种管件。

在消防系统维修、更换管道时，需要堵塞管道，以防止水流或气体泄漏。

管帽的材质通常与管道相同，可以选择铸铁、钢、铜等材质的管帽。

4. 法兰：法兰是一种连接管道的常用管件。

法兰通常由两个平面圆盘和一定数量的螺栓组成。

法兰的作用是将两段管道连接起来，并通过螺栓紧固使其密封。

在消防系统中，法兰广泛应用于连接消防水泵、消防水箱、消防喷头等设备和管道。

5. 管套：管套是一种用于连接管道和设备的管件。

它通常由两个套筒和一个螺栓组成。

管套的作用是将管道与设备连接起来，并通过螺栓紧固使其密封。

在消防系统中，管套常用于连接消防水泵、消防水箱等设备和管道。

6. 管接：管接是一种用于连接管道的管件。

它通常由两个管道和一个连接管组成。

管接的作用是将两段管道连接起来，使其成为一条连续的管道。

在消防系统中，管接常用于连接不同区域的管道，以满足消防水源的需要。

7. 管扣：管扣是一种用于连接管道的管件。

它通常由一个扣子和一个连接管组成。

管扣的作用是将两段管道连接起来，并通过扣子紧固使其密封。

在消防系统中，管扣广泛应用于连接消防水带、喷水管等管道。

以上是几种常见的消防管件的介绍。

消防管件在消防系统中起到了连接、转向、分流、控制和修复管道的重要作用。

选择合适的消防管件可以保证消防系统的正常运行和安全性。

各种管件的标准名称对照表国家标准GB12459 钢制对焊无缝管件GB/T13401 钢板制对焊管件GB/T14383 锻钢制承插焊管件GB/T14626 锻钢制螺纹管件GB9112-9131 钢制管法兰、法兰盖及法兰用垫片中石化标准SH3406 石油化工钢制管法兰SH3408 钢制对焊无缝管件SH3409 锻钢制承插焊管件SH3410 钢板制对焊管件化工标准HGJ514 碳钢、低合金钢无缝对焊管件HGJ528 钢制有缝对焊管件HGJ10 锻钢制承插焊管件HGJ529 锻钢制承插焊、螺纹和对焊接管台HGJ-44-76-91 钢制管法兰、垫片、紧固件HG20592-20635 钢制管法兰、垫片、紧固件中石油标准SY/T0510-1998 钢制对焊管件SY5257-91 钢制弯管电力标准GD87-1101 火电发电厂汽水管道零件及部件典型设计手册DL/T515 电站弯管美国标准ASME/ANSI B16.9 工厂制造的锻钢对焊管件ASME/ANSI B16.11 承插焊和螺纹锻造管件ASME/ANSI B16.28 钢制对焊小半径弯头和回头弯ASME B16.5 管法兰和法兰配件ASME/ANSI B16.36孔板法兰ASME B16.47 大直径钢法兰MSS SP-43 锻制不锈钢对焊管件MSS SP-83 承插焊和螺纹活接头MSS SP-97 承插焊、螺纹和对焊端的整体加强式管座ANSI/ASME B36.10无缝及焊接钢管ANSI/ASME B36.19不锈钢无缝及焊接钢管日本标准JIS B2311 通用钢制对焊管件JIS B2312 钢制对焊管件JIS B2313 钢板制对焊管件JIS B2316 钢制承插焊管件JIS B2302 钢制螺纹连接管件JIS B2220 钢制管法兰JIS B2201 铁素体材料管法兰压力等级JIS B2404管阀兰用缠绕式垫片JIS G3452 普通用途碳钢管JIS G3454承压用碳钢管JIS G3455承压用碳钢管JIS G3456高温用碳钢管JIS G3457 电弧焊碳钢管JIS G3458 合金钢管JIS G3459不锈钢钢管JIS G3468电弧焊大直径不锈钢钢管德国标准DIN 2605 钢制对焊管件弯头和弯管DIN 2615 钢制对焊管件三通DIN 2616 钢制对焊管件异径管DIN 2617 钢制对焊管件管帽DIN 2527,2573, 2576,2627～2638, 2673,2552,2653, 2655,2656,2641, 2642,2565～2569 德标法兰系列英国标准BS 1560 管、阀门和配件用圆法兰BS 4504 管、阀门和配件用圆法兰仅列出常用的国标，化工部标，电力部标、石化标准，美标，国际标准等像船舶工业标准等小范围应用的标准没有列出，日标，德标ISO不全面，没有俄标铸造管件标准ISO2531/BSEN545俄国标准法兰GOST 12820-80GOST 12821-80管帽 GOST 17379-2001弯头 GOST 17375-2001GOST 30753-2001异径管GOST 17378-2001【螺纹管件】基本说明连接形式螺纹管件系列包括三种连接形式：承插焊连接（SW）、对焊连接（BW）、螺纹连接（TR）压力等级螺纹管件承受压力等级，一般承插焊接、对焊连接形式管件压力等级分为 3000LB (SCH80)、6000LB (SCH160)、9000 (XXS)。

编号缩写中文名称英文名称1．管子及管件1.1 P 管子 Pipe1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad2．法兰2.1 PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flange2.2 FSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 .垫片3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gasket3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 .坚固件4.1 B 螺栓 Bolt4.1.1 SB 螺柱 Stud bolt4.2 NU 螺母 Nut4.3 TB 花蓝螺母 Turnbuckle4.4 WSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 .阀门5.1 GV 闸阀 Gate valve5.2 GLV 截止阀 Globe valve5.3 CHV 止回阀 Check valve5.4 BUV 蝶阀 Butterfly valve5.5 BAV 球阀 Ball valve5.6 PV 旋塞阀 Plug valve (cock)5.7 CV 调节阀 Control valve5.8 SV 安全阀 Safety valve5.9 RV 减压阀 Pressure reducing valve5.10 ST 蒸汽疏水阀 Steam trap5.11 PRV 泄压阀 Pressur relief valve5.12 BV 呼吸阀 Breather valve5.13 NV 针形阀 Needle valve5.14 AV 角阀5.15 DV 隔膜阀5.16 TWV 三通阀5.17 SGV 插板阀6. 管道上用的小型设备6.1 SPR 气液分离器 Separator6.2 FA 阻火器 Flame arrester6.3 SR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer6.3.4 TSR 临时过滤器 Temporary strainer6.4 SIL 消声器 Silencer6.5 SG 视镜 Slight glass6.6 SC 取样冷却器 Sample cooler6.7 DF 排液漏斗 Drain funnel6.8 LM 管道混合器 Line mixer6.9 RO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orifice6.1 RD 爆破片（爆破膜） Rupture disk6.11 EJ 补偿器 Expansion joint7. 隔热、伴热7.1 INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulation 7.2 T&I 伴热 Tracing and insulation7.3 T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 .配管材料和等级8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUST SS 奥氏体不锈钢 Austenitic stainless-steel 8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel8.1.16 CLAS 低合金铸钢 Cast low alloy steel8.2 THK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9. 装置布置9.1 CN 建北 Construction north9.2 E 东 East9.3 W 西 West9.4 S 南 South9.5 N 北 North9.6 H 水平 Horizontal9.7 V 竖直、铅直、直立 Vertical9.8 GRD 地坪 Ground9.9 UG 地下 Underground9.10 BL 装置边界线 Battery limit line9.11 ESEW 事故沐浴洗眼器 Emergency shower and eye washer 9.12 HS 软管站 Hose station9.13 ML 接续分界线 Match line9.14 PS 管道支架（管架） Piping support9.15 PR 管桥 Pipe rack9.16 STRU 构架（构筑物） Structure9.17 BLDG 建筑物 Building9.18 PD 清扫设施 Purge device9.19 PT 池 Pit9.20 SHLT 棚 Shelter9.21 COFF 围堰 Cofferdam9.22 FL 楼板 Floor9.23 PF 平台 Plateform10 .尺寸标注10.1 EL 标高 Elevation10.2 BOP 管底 Bottom of pipe10.3 COP 管中心 Center of pipe10.4 TOP 管顶 Top of pipe10.5 FOB 底平 Flat on bottom10.6 FOT 顶平 Flat on top10.7 CL(屯) 中心线 Center line10.8 TL 切线 Tangent line10.9 SYM 对称的 Symmetrical10.10 BOS 支架底 Bottom of support10.11 TOS 支架顶 Top of support10.12 CL 净距（净空） Clearance10.13 CTC 中心至中心 Center to center10.14 CTF 中心至面 Center to face10.15 CTE 中心至端部 Center to end10.16 ETE 端到端 End to end10.17 FEF 法兰端面 Flange and face10.18 FTF 面到面 Face to face10.19 D 直径 Diameter10.20 DN 公称直径 Nominal diameter10.21 ID 内径 Inside diameter10.22 OD 外径 Outside diameter10.23 DIM 尺寸 Dimension10.24 MAX 最大 Maximum10.25 MIN 最小 Minimum10.26 AVG 平均 Average10.27 APP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11. 图表11.1 PFD 工艺流程图 Process flow diagram11.2 PID 管道和仪表流程图 Piping & instrument diagram11.3 COD 接续图 Continued on drawing11.4 DTL 详图 Datail11.5 SPDWG (ISODWG) 管段图 Spool drawing (each line isometric drawing) 11.6 DWGNO 图号 Drawing number11.7 DWGI 所在图号 Drawing identification11.8 LOW 材料表 List of material11.9 MTO 汇料 Material take-off11.10 APPX 附录 Appendix11.11 JOB. No. 工号 Job Number11.12 BEDD 基础工程设计数据 Basic engineering design data11.13 DEDD 详细工程设计数据 Detail engineering design data11.14 REV. No. 修改号 Recision number11.15 REF DWG 参考图 Reference drawing11.16 SC 采样接口 Sample connection12 .操作方式及工作参数12.1 AUT 自动 Automatic12.2 ML 手动 Manual control12.3 CHOP 链条操作 Chain operated12.4 CSC 铅封关 Car seal close12.5 CSO 铅封开 Car seal open12.6 LC 锁闭 Lock closed12.7 LO 锁开 Lock open12.8 NC 正常关 Normally close12.9 NO 正常开 Normally open12.10 ATM 大气压 Atmosphere12.11 PN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压12.14 (T) 温度 Temperature12.15 (P) 压力 Pressure13 .施工13.1 W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field welding13.2 HT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatment13.3 EIT 检查、探伤和实验 Examination, inspection & testing 13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field fabricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening13.3.17 BHY 螺栓热紧 Bolt hot tightening13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 Annealed13.4 PE 平端面 Plain end13.5 BE 坡口端 Belelled end13.6 THR 螺纹 Thread13.7 HB 布氏硬度 Brinnel hardness13.8 RC 洛氏硬度14. 其他14.1 FDN 基础 Foundation14.2 INF 信息（资料） Information14.3 REF 参考 Reference14.4 REV 修改 Revision14.5 SEQ 序号（顺序） Sequence14.6 W/E 设备带来 With equipment14.7 W/I 仪表带来 With instrument14.8 CM 色标 Colour mark14.9 CA 腐蚀裕度 Corrosion allowance14.10 UTL 公用系统 Utility14.11 UC 公用工程接头 Utility connection14.12 QTY 数量 Quantity14.13 WT 重量 Weight14.14 MHR 工时 Man hour14.15 BC 螺栓分布圆 Bolt circle14.16 HP 高点 High point14.17 LP 低点 Low point14.18 SUC 吸入（口） Suction14.19 DIS 排出（口） Discharge14.20 SO 蒸气吹扫（口） Steam out14.21 NPT 美国标准锥管螺纹 National standard taper pipe thread 14.22 NPS 美国标准直管螺纹 National standard straight pipe thread 14.23 DR 排液 Drain14.24 VT 放气 Vent14.25 RTG （压力）等级 Rating14.26 CL 等级 Class14.27 SMLS 无缝 Seamless。
