2015年山西省电气工程师发输变电：照明配电试题

电气工程师《供配电》真题及答案2015年电气工程师《供配电》真题及答案1、远距离输电时，为减小线路上的电能损耗，主要采用()。

A.提高线路的电压等级B.增大线路导线截面减小电阻C.提高功率因数减少无功标准答案：a2.降低导线表面电场强度的最简单、最经济的办法是：A.加大相(或极)间距离;B.增加导线金属部分的直径;C.数根相互有一定间距的电线组合成相导线;D.提高导线对地距离。

答案：C3.在厂用电保护设计的下列要求中，哪一条是不对的?A.保护灵敏系数不低于规定值;B.保护用电流互感器的稳态比误差不大于10%;C.在合用电流互感器的二次绕组时仪表应接在保护装置之前;D.电流互感器的二次负载不能超过规定值。

答案：C4.对于发电厂吸风机电动机(高压、每炉两台)的控制和信号，以下哪种说法不正确?A.监视电源和跳闸回路完好性，对合闸回路可不监视;B.指示断路器的位置状态;C.事故跳闸应有明显的信号;D.备防止跳跃的电气闭销装置，跳、合闸命令脉冲采用动解除。

5.某架空送电线路长128km，海拔850m，所在电力系统要求铝截面为800mm2，导线有4种方案，最好的方案是哪一种?A.4×LGJ-210/35B.2×LGJ-400/95;C.2×LGJ-400/50;D.1×LGJ-800/100。

答案：C6.导线为ACSR720/50，直径d=36.2mm，截面S0=775mm2，海拔0.0m，标准气象下设计风速为V=30m/s，请算出在海拔0.0m标准气象下每米导线上的风压。

(精确到小数点后3位。

)A.15.679N/m;B.16.799N/m;C.13.663N/m;D.19.039N/m。

答案：B7.在计算送电线路对电信线路有危险影响和干扰影响时，б应分别取频率为以下哪组数值的大地电导率数值?A.50Hz,50Hz;B.800Hz,800Hz;C.800Hz,50Hz;D.50Hz,800Hz。

注册电气工程师·发输变电专业知识·2015年考试真题与答案解析下午卷————————————————————————————————————————一、单项选择题1、下列哪一条不符合爆炸性气体环境电气设备布置及选型要求?（）A、将正常运行时发生火花的电气设备布置在没有爆炸性危险的环境B、将正常运行时发生火花的电气设备布置在爆炸性危险小的环境C、在满足生产工艺及安全的前提下，应减少防爆电气设备的数量D、爆炸性气体环境中的电气设备必须采用携带式2、在发电厂中，当电缆采用架空敷设时，不需要设置阻火措施的地方是下列哪个部位?（）A、穿越汽机房、锅炉房和集中控制楼的隔墙处B、两台机组连接处C、厂区围墙处D、电缆桥架分支处3、在变电站或发电厂的设计中，作为载流导体的钢母线适用下列哪种场合?A、持续工作电流较大的场合B、对铝有严重腐蚀的场合C、额定电流小而短路电动力大的场合D、大型发电机出线端部4、220kV架空线路的某跨线档，导体悬挂点高度为25m，弧垂为12m，在此档100m处，发生了雷云对地放电，雷电流幅值为60kA，该线路档上产生的感应过电压最大值为下列哪个数值?（）A、375KvB、255kVC、195kVD、180kV5、发电厂和变电所的35～1 10kV母线，下列何种母线形式不需要装设专用母线保护?（）A、110kV双母线B、需要快速切除母线故障的1 10kV单母线C、变电所66kV双母线D、需要快速切除母线故障的重要发电厂的35kV单母线6、某变电所选用了400kVA 35／0．4kV所用变压器，其低压侧进线回路持续工作电流为下列哪个数值?（）A、519AB、577AC、606AD、638a7、下列哪类灯具的防爆结构不符合爆炸危险区域为1区的选型规定?（）A、固定式灯具的防爆结构采用隔爆型B、携带式电池灯具的防爆结构采用隔爆型C、镇流器的防爆结构采用隔爆型D、指示灯类的防爆结构采用增安型8、在水电厂110～220kV配电装置使用气体绝缘金属封闭开关设备(简称GIS)时，采用下列哪种接线是错误的?（）A、桥形接线B、双桥形接线C、单母线接线D、出线回路较多的大型水电厂可采用单母线分段带旁路母线9、某220kV变电站控制电缆的绝缘水平选用下列哪种是经济合理的?（）A、110／220kVB、220／340kVC、450／750kVD、600／1000kV10、在超高压线路的并联电抗器上，装设中性点小电抗器的作用是下列哪项?（）A、限制合闸过电压B、限制操作过电压C、限制工频谐振过电压和潜供电流D、限制雷电过电压11、电力系统中，下列哪种线路的相间短路保护宜采用近后备方式?（）A、10kV线路B、35kV线路C、110kV线路D、220kV线路12、在火电厂化学处理车间的加氯间，宜采用下列哪一选项的灯具?（）A、荧光灯B、防爆灯C、块板灯D、防腐蚀灯13、在电力系统中，500kV高压配电装置非出线方向的围墙外多远处其无线电干扰水平不宜大于50dB?（）A、20mB、30mC、40mD、50m14、6kV厂用电系统中，短路冲击电流与下列哪项因素无关?（）A、厂用电源的短路冲击电流B、电动机的反馈冲击电流C、电动机的冲击系数D、继电保护整定时间15、在220kV屋外配电装置中，当1母线与2母线平行布置时，其两组母线问的安全距离应按下列哪种情况校验?（）A、应按不同相的带电部分之间距离(A2值)校验B、应按无遮拦导体至构筑物顶部之间的距离(C值)校验C、应按交叉的不同时停电检修的无遮拦带电部分之间距离(B1值)校验D、应按平行的不同时停电检修的无遮拦带电部分之间距离(D值)校验16、某一区域220kV电网，系统最高运行电压为242kV，其220kV变电所中无间隙金属氧化物避雷器的持续运行电压不应低于下列哪一项?（）A、242KvB、220kVC、109kVD、140kV17、单机容量为300MW的火力发电厂中，每台机组直流系统采用控制和动力负荷合并供电方式，设两台机组均采用220V蓄电池，在统计每台机组直流负荷时，下列哪项是不正确的? （）A、控制负荷，每组应按全部负荷统计B、直流电动机按所接蓄电池组运行统计C、直流应急照明负荷，每组应按全部负荷的60％统计D、两组蓄电池的直流系统设有联络线时，每组蓄电池仍按各自所连接的负荷考虑，不因互联而增加负荷容量的统计18、某企业电网，系统最大发电机负荷为2580MW，最大发电机组为300MW，系统总备用容量和事故备用容量应为下列哪一组数值?（）A、516MW，258MWB 、 516NW，300MW C、387MW，258MW D、387MW，129MW19、在电力系统中，R-C阻容吸收装置用于下列哪种过电压的保护?（）A、雷电过电压B、操作过电压C、谐振过电压D、工频过电压20、在选择主变压器时，下列哪一种选择条件是不正确的?（）A、在发电厂中，两种升高电压级之间的联络变压器宜选用自耦变压器B、在220kV及以上变电所的主变压器宜选用自耦变压器C、单机容量在125MW及以下，以两种升高电压向用户供电或电力系统连接的主变压器应选用自耦变压器D、200MW及以上机组不宜采用三绕组变压器21、对于220kV配电装置电压互感器的配置原则，以下哪种说法不正确?（）A、可以采用按母线配置方式B、可以采用按回路配置方式C、不宜采用按母线配置方式D、电压互感器的配置应满足测量、保护、同期和自动装置的要求22、在电力系统中，断路器防跳功能的描述中，哪种描述是正确的?（）A、防止断路器三相不一致而导致跳闸B、防止断路器由于控制回路原因而多次跳合C、防止断路器由于控制回路原因而不能跳合D、防止断路器由于控制回路原因而导致误跳闸23、电力工程直流系统的绝缘监测中，下列哪项是不需要的?（）A、监测出主导线正极对地的电压值及绝缘电阻值B、监测出主导线负极对地的电压值及绝缘电阻值C、监测出主导线正、负极之间的电压值及绝缘电阻值D、当直流系统绝缘电阻低于规定值时，应能显示有关的参数和发出信号24、在发电厂中，主厂房到网络控制楼的每条电缆沟容纳的电缆回路不宜超过2台机组电缆时，其机组的单机容量为下列哪一数值?（）A、125MWB、200MWC、300MWD、600MW25、变电所中，10kV支柱绝缘子的选择应进行动稳定校验，当短路冲击电流为50kA，相间距30cm，三相母线水平布置，绝缘子受力折算系数简化为1，绝缘子间距100cm，此时绝缘子承受的电动力是下列哪个值?（）A、1466．7NB、1466．7gC、2933．4ND、2933．4g26、对于配电装置位置的选择，以下哪种规定不正确?（）A、宜避开冷却塔常年盛行风向的下风侧B、布置在自然通风冷却塔冬季盛行风向的下风侧时，配电装置架构边距自然通风冷却塔零米外壁的距离不应小于40mC、布置在自然通风冷却塔冬季盛行风向的上风侧时，配电装置架构边距自然通风冷却塔零米外壁的距离不应小于25mD、配电装置架构边距机离通风冷却塔零米外壁的距离，在严寒地区不应小于25m27、发电厂和变电所中，断路器控制回路电压采用直流110V，断路器跳闸线圈额定电流3A，在额定电压工况下，以下描述错误的是哪一项?（）A、跳闸中间继电器电流自保持线圈的电压降应不大于5．5VB、跳闸中间继电器电流自保持线圈的额定电流为2AC、电流起动电压的保持"防跳"继电器的电流起动线圈的不应大于11VD、具有电流和电压线圈的中间继电器，其电流和电压线圈采用正极性接线28、一座由三台主变压器变电所的所用电负荷包括：直流充电负荷40kW、冷却装置40kW／台、保护室30kW、生活水泵30kW、配电装置加热负荷20kW、照明负荷10kW，该变电所的所用变压器最小需选：（）A、160KvaB、200kVAC、250kVAD、315kVA29、500kV输电线路导线采用LGJ-400／50，地线采用镀锌钢绞线，请问覆冰区段地线的最小标称截面应为下列哪项数值?（）A、80m㎡B、100 m㎡C、120 m㎡D、150 m㎡30、双联及以上的多联绝缘子应验算断一联后的机械强度，其断联情况下的安全系数不应小于以下哪个数值?（）A、盘形绝缘子机械强度断联情况下的安全系数不应小于1．5B、盘形绝缘子机械强度断联情况下的安全系数不应小于2．0C、盘形绝缘子机械强度断联情况下的安全系数不应小于1．8D、盘形绝缘子机械强度断联情况下的安全系数不应小于2．731、覆冰区段，与1 10kV线路LGJ-240／30导线配合的镀锌绞线最小标称截面不小于：（）A、35m㎡B、50 m㎡C、80 m㎡D、100 m㎡32、关于绝缘子配置，以下哪项是不正确的?（）A、高海拔地区悬垂绝缘子片数需要进行海拔修正B、相间爬电距离的复合绝缘子串的耐污能力比一般盘形绝缘子强C、由于高海拔而增加绝缘子片数时，雷电过电压最小问隙不变D、绝缘子片数选择时，一般需要考虑环境污秽变化因素33、架空送电线路每基杆塔都应良好接地，降低接地电阻的主要目的是：（）A、减小入地电流引起的跨步电压B、改善导线绝缘子串上的电压分布(类似于均压坏的作用)C、提高线路的反击耐雷水平D、良好的工作接地，确保带电作业的安全34、在进行杆塔地震影响的验算中，风速取：（）A、最大设计风速B、1／2最大设计风速C、10m／sD、0m／s35、500kV全线架设地线的架空输电线，某一杆塔高100m，按操作过电压及雷电过电压要求的悬垂绝缘子片数应为下列哪项数值?(单片绝缘子高度为155mm)（）A、25片B、30片C、31片D、32片36、中性点非直接接地系统，为降低中性点长期运行中的电位，可采用下列哪种方法来平衡不对称电容电流?（）A、增加导线分裂数量B、紧凑型架空送电线路C、中性点小电抗D、变换输电线路相序排列37、在海拔不超过1000m的地区，在相应风偏条件下，220kV线路带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙哪个是正确的?（）A、工频电压0．50m；操作过电压1．45m；雷电过电压1．90mB、工频电压0．55m；操作过电压1．45m；雷电过电压1．90mC、工频电压0．55m；操作过电压1．50m；雷电过电压1．90mD、工频电压0．55m；操作过电压1．45m；雷电过电压1．95m38、对于一般线路，铝钢比不小于4．29的钢芯铝绞线，平均运行张力为拉断力22％，不论档距大小，采取哪项措施?（）A、不需要B、护线条C、防振锤D、防振锤+阻尼线39、档距为500～700m，电线挂点高度为40m，产生振动的风速是下列何值?（）A、0．5～10．0m／sB、0．5～8．0m／sC、0．5～15．0m／sD、0．5～6．0m／s40、导线张力与其单位长度质量之比T／m可确定导线的微风振动特性，架空线路在B类地区(指一般无水面平坦地区)的单导线，当档距不超过500m时，在最低气温月的气温条件下，档中安装2个防振锤，导线的T／m比值在什么范围是安全的?（）A、19500～20500㎡／s2B、21500～22500㎡／s2C、16900～17500㎡／s2D、17500～19500㎡／s2二、多项选择题41、单机容量为600MW机组的发电厂汽机房内，电缆夹层中火灾自动报警系统可单独选用的火灾探测器类型应为下列哪些项?（）A、吸气式B、缆式线型感温C、点型感烟D、缆式线型感温和点型感烟组合42、在电力系统中，为了限制短路电流，在变电站中可以采取下列哪几项措施?（）A、主变压器分列运行B、主变压器并列运行C、主变压器回路串联电抗器D、主变压器回路并联电抗器43、某地区10kV系统经消弧线圈接地，请问为了检查和监视一次系统单相接地，下列有关电压互感器的选择哪些是正确的?（）A、采用三相五柱式电压互感器B、采用三个单相式电压互感器C、电压互感器辅助绕组额定电压应为100VD、电压互感器辅助绕组额定电压应为100／3V44、在变电站中，对需要装设过负荷保护的降压变压器，下列哪几种设置是正确的?（）A、两侧电源的三绕组变压器装在两个电源侧B、双绕组变压器，装于高压侧C、单侧电源的三绕组变压器，当三侧绕组容量相同时，装于电源侧D、单侧电源的三绕组变压器，当三侧绕组容量不相同时，装于电源侧和容量较小的绕组侧45、一台25MW小型发电机经一台主变压器接到升高电压系统，其6kV高压厂用电源由主变压器低压侧引接，对如何设置备用电源，下面哪几条接线是符合规程规定的?（）A、可以不设置备用电源B、从主变低压侧再引一回路电源作为备用电源C、从主变高压侧引一回路电源作为备用电源D、从电厂附近引一回可靠电源作为备用电源46、依照照明分类原则，火电发电厂、变电站的应急照明包括下列哪些类型?（）A、障碍照明B、备用照明C、安全照明D、疏散照明47、在选择电力变压器分接头和调压方式时，下列哪些规定是正确的?（）A、分接头设在高压绕组或中压绕组上B、分接头在网络电压变化最大的绕组上C、分接头应设在三角形连接的绕组上D、无励磁分接开关应尽量减少分接头的数量48、500kV母线上接地开关设置数量的确定与下列哪些因素有关?（）A、母线的短路电流B、平行母线的长度C、不同时停电的两条母线之间的距离D、母线载流量49、为防止发电机自励磁过电压，可采取下列哪些限制措施?（）A、避免发电机带空载线路起动或避免以全电压向空载线路合闸B、采用快速励磁自动调节器C、使发电机容量大于被投入空载线路的充电功率D、线路上装设并联电抗器50、在电力工程直流系统中，电缆截面的计算电流选取正确的是哪几项?（）A、蓄电池回路为蓄电池1h放电率电流B、直流电动机回路为2倍的电动机额定电流C、电磁机构合闸回路为合闸线圈合闸电流D、直流事故照明回路为照明馈线计算电流51、下列哪一条不符合生产车间的照明标准值要求?（）A、集中控制室在0．75m水平面的照度为320 lxB、汽机房运转层的照度为150lxC、蓄电池室地面的照度为110lxD、高压厂用配电装置室地面的照度为180 l x52、下列哪些规定符合爆炸气体环境1区内电缆配线的技术要求?（）A、铜芯电力电缆在沟内敷设时的最小截面2．5m㎡B、铜芯电力电缆明敷时的最小截面2．5㎡C、铜芯控制电缆在沟内敷设时的最小截面1．5m㎡D、铜芯照明电缆在沟内敷设时的最小截面2．5m㎡53、变电所中，可以作为并联电容器组泄能设备的是下列哪几种?（）A、电容式电压互感器B、电磁式电压互感器C、放电器件D、电流互感器54、以下对火力发电厂和变电所电气控制方式描述正确的是哪几项?（）A、发电厂交流不停电电源宜采用就地控制方式B、110kV无人值班变电所不设置主控制室C、一个100MW的发电厂采用主控制室的控制方式，在主控制室内控制的设备有发电机变压器组、110kV线路、全厂共用的消防水泵等D、发电机变压器组采用一个半断路器接线接人500kV配电装置时，发电机出口断路器与发电机变压器组相关的两台500kV断路器都应在机组DCS中控制55、某变电所的所用配电屏成排布置，成排长度为下列哪几种时，屏后通道需设2个出口?A、5mB、6mC、8mD、10m56、下列关于应急照明的规定哪些是不正确的?（）A、直流供电的应急照明宜采用荧光灯B、单元控制室主环内的应急照明照度，按正常照明照度值的30％选取C、主厂房厂用配电装置室内应急照明地面的照度不应小于20lxD、直流应急照明的照度按正常照度值的15％选取57、对水电厂110～220kV配电装置来说，敞开式配电装置进出线回路数不大于5回时，可以采用下列哪些接线方式?（）A、桥形接线B、角形接线C、单母线接线D、双母线接线58、变电所中，一台额定电流630A的10kV真空断路器，可用于下列哪几种10kV三相电容器组?A、10000kvarB、8000kvarC、5000kvarD、3000kvar59、当水电站接地电阻难以满足运行要求时，因地制宜采用下列哪几条措施是正确的?（）A、水下接地B、引外接地C、深井接地D、将钢接地极更换为铜质接地极60、在电力系统中，下列哪些叙述符合电缆敷设要求?（）A、电力电缆采用直埋方式，在地下煤气管道正上方1m处B、在电缆沟内，电力电缆与热力管道的最小平行距离为1mC、33kV电缆采用水平敷设时，在直线段每隔不少于100m处宜有固定措施D、电缆支架除支持工作电缆大于1500A的交流系统单芯电缆外，宜选用钢制61、选择和校验高压熔断器串真空接触器时，下列哪些规定是正确的?（）A、高压限流熔断器不宜并联使用，也不宜降压使用B、高压熔断器的额定开断电流，应大于回路中最大预期短路电流冲击值C、在变压器架空线路组回路中，不宜采用高压熔断器串真空接触器作为保护和操作设备D、真空接触器应能承受和关合限流熔断器的切断电流62、某沿海电厂规划安装4 X300MW供热机组，以220kV电压等级接人电网，选择该厂送出线路需要考虑的因素为：（）A、按经济电流密度选择导线截面的输送容量B、按电压损失校验导线截面C、当一回线路故障或检修停运时，其他线路不应超过导线按容许发热条件的持续输送容量D、当一回送出线路发生三相短路不重合时，电网应保持稳定63、关于金具强度的安全系数，下列哪些说法是正确的?（）A、在断线时，金具强度的安全系数不应小于1．5B、在断线时，金具强度的安全系数不应小于1．8C、在断联时，金具强度的安全系数不应小于1．5D、在断联时，金具强度的安全系数不应小于1．864、对于同塔双回路或多回路，杆塔上地线对边导线的保护角，应符合下列哪些要求?（）A、220kV及以上线路的保护角不宜大于0°B、110kV线路的保护角不宜大于10°C、220kV及以上线路的保护角均不宜大于5°D、1 10kV线路的保护角不宜大于15°65、关于杆塔接地体的引出线，以下哪些要求不正确?（）A、接地体引出线的截面不应小于50m㎡，并应进行热稳定验算B、接地体引出线表面应进行有效的防腐处理C、接地体引出线的截面不应小于25m㎡，并应进行热稳定验算D、接地体引出线的表面可不进行有效的防腐处理66、架空送电线路接地装置接地体的截面和形状对接地电阻的影响，哪些是不正确的?（）A、当采用小于φ12圆钢时，以降低集肤效应的影响B、当采用扁钢时，雷电流沿4棱线溢出，电阻大C、接地钢材的截面形状对接地电阻的影响不大D、接地体圆钢采用镀锌是为进一步降低接地电阻67、悬垂型杆塔的安装情况，需考虑下列哪些荷载组合?（）A、有一根地线进行挂线作业，另一根地线尚未架设或已经架设，部分导线已经架设B、提升导线、地线及其附件时的作用荷载C、导线及地线锚线作业时的作用荷载D、有一根地线进行挂线作业，另一根地线尚未架设或已经架设，全部导线已经架设68、对于中冰区单回路悬垂型杆塔，断线情况按断线、一5℃、有冰、无风荷载计算，断线荷载组合中，下列哪些说法是正确的?（）A、中冰区单导线断任意一相导线(分裂导线任意一相导线有纵向不平衡张力)，地线未断B、中冰区同一档内，单导线断任意两相导线(分裂导线任意两相导线有纵向不平衡张力)，地线未断C、断任意一根地线，导线未断D、同一档内，断任意一根地线，单导线断任意一相导线(分裂导线任意一相导线有纵向不平衡张力)69、对于超高压交流输电线路的路径选择，下列哪些说法是正确的?（）A、宜避开重冰区、易舞动区及影响安全运行的其他地区B、应避开重冰区、易舞动区及影响安全运行的其他地区C、宜避开如电台、机场、弱电线路等邻近设施D、应考虑与电台、机场、弱电线路等邻近设施的相互影响70、设计一条采用3分裂导线的架空线路，对于耐张段长度，下列哪些说法是不正确的?（）A、轻冰区采用分裂导线的线路不宜大于20kmB、轻冰区采用单导线的线路不宜大于10kmC、当耐张段长度较长时，应采取防串倒措施D、如导线制造长度较长时，耐张段长度可适当延长参考答案————————————————————————————————————————一、单项选择题1、【答案】D【解析】依据：《爆炸和火灾危险环境电力装置设计规范》(GB 50058--1992)第2．5．1条。

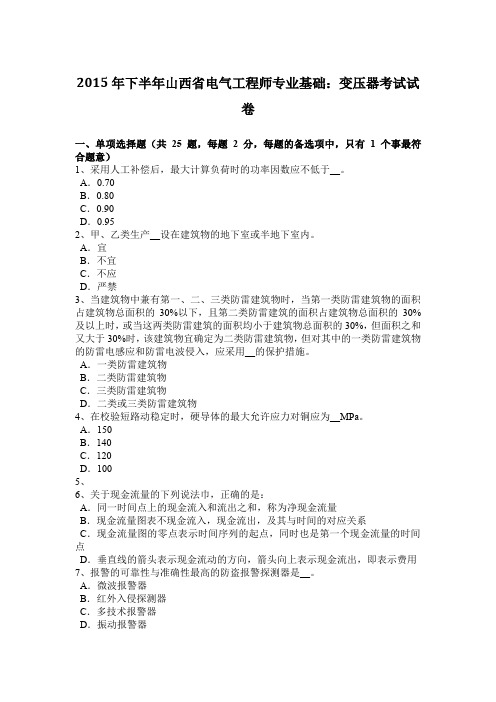

2015年下半年山西省电气工程师专业基础：变压器考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、采用人工补偿后，最大计算负荷时的功率因数应不低于__。

A．0.70B．0.80C．0.90D．0.952、甲、乙类生产__设在建筑物的地下室或半地下室内。

A．宜B．不宜C．不应D．严禁3、当建筑物中兼有第一、二、三类防雷建筑物时，当第一类防雷建筑物的面积占建筑物总面积的30%以下，且第二类防雷建筑的面积占建筑物总面积的30%及以上时，或当这两类防雷建筑的面积均小于建筑物总面积的30%，但面积之和又大于30%时，该建筑物宜确定为二类防雷建筑物，但对其中的一类防雷建筑物的防雷电感应和防雷电波侵入，应采用__的保护措施。

A．一类防雷建筑物B．二类防雷建筑物C．三类防雷建筑物D．二类或三类防雷建筑物4、在校验短路动稳定时，硬导体的最大允许应力对铜应为__MPa。

A．150B．140C．120D．1005、6、关于现金流量的下列说法巾，正确的是：A．同一时间点上的现金流入和流出之和，称为净现金流量B．现金流量图表不现金流入，现金流出，及其与时间的对应关系C．现金流量图的零点表示时间序列的起点，同时也是第一个现金流量的时间点D．垂直线的箭头表示现金流动的方向，箭头向上表示现金流出，即表示费用7、报警的可靠性与准确性最高的防盗报警探测器是__。

A．微波报警器B．红外入侵探测器C．多技术报警器D．振动报警器8、若，则k等于（）。

A．AB．BC．CD．D9、医疗电器设备，配电线路宜设置剩余电流保护，其动作电流为__。

A．6mAB．10mAC．15mAD．30mA10、等于（）。

A．cotx-tanx+cB．cotx+tanx+cC．-cotx-tanx+cD．-cotx+tanx+c11、在无端蓄电池的情况下铅酸蓄电池每个蓄电池的均衡充电电压一般为__V。

A．2.15～2.25B．2.25～2.35C．2.35～2.45D．2.45～2.6512、三相四线制低压供电系统中，中性线的允许截流量不应小于线路中__，且应计入谐波电流的影响。

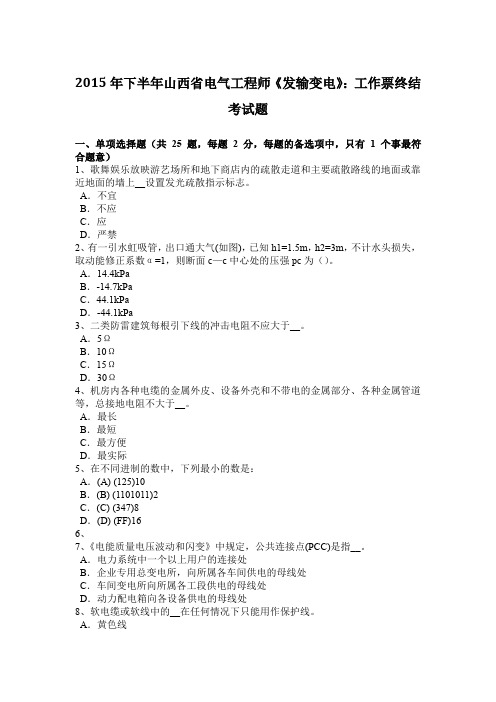

2015年下半年山西省电气工程师《发输变电》：工作票终结考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、歌舞娱乐放映游艺场所和地下商店内的疏散走道和主要疏散路线的地面或靠近地面的墙上__设置发光疏散指示标志。

A．不宜B．不应C．应D．严禁2、有一引水虹吸管，出口通大气(如图)，已知h1=1.5m，h2=3m，不计水头损失，取动能修正系数α=1，则断面c—c中心处的压强pc为（）。

A．14.4kPaB．-14.7kPaC．44.1kPaD．-44.1kPa3、二类防雷建筑每根引下线的冲击电阻不应大于__。

A．5ΩB．10ΩC．15ΩD．30Ω4、机房内各种电缆的金属外皮、设备外壳和不带电的金属部分、各种金属管道等，总接地电阻不大于__。

A．最长B．最短C．最方便D．最实际5、在不同进制的数中，下列最小的数是：A．(A) (125)10B．(B) (1101011)2C．(C) (347)8D．(D) (FF)166、7、《电能质量电压波动和闪变》中规定，公共连接点(PCC)是指__。

A．电力系统中一个以上用户的连接处B．企业专用总变电所，向所属各车间供电的母线处C．车间变电所向所属各工段供电的母线处D．动力配电箱向各设备供电的母线处8、软电缆或软线中的__在任何情况下只能用作保护线。

A．黄色线B．绿色线C．黑色线D．绿/黄双色线9、人民防空地下室消防控制室应设置在__，并应邻近直接通向(以下简称直通)地面的安全出口。

A．一层B．最底层C．地下二层D．地下一层10、计算机网络技术涉及到：A．通信技术和半导体工艺技术B．网络技术和计算机技术C．通信技术和计算机技术D．航天技术和计算机技术11、对污染严重、工艺设备落后、__和生态破坏严重的电磁辐射建设项目与设备，禁止建设或购买。

A．能耗高B．资源浪费C．大气层污染严重D．危害健康12、函数（）。

A．相等B．互为反函数C．互为对偶式D．答案都不正确13、两对互相平行架设的二线输电线，其断面图如试题2-17图所示，AB输电线与CD输电线分别位于矩形的四个顶点上，若矩形的长边长度为a，短边长度为b，周围媒质为空气，则此二对输电线单位长度的互感为（）。

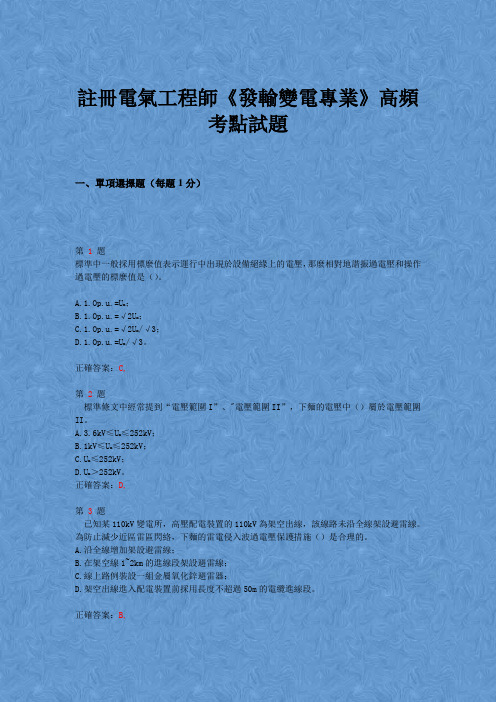

註冊電氣工程師《發輸變電專業》高頻考點試題一、單項選擇題（每題1分）第1題標準中一般採用標麼值表示運行中出現於設備絕緣上的電壓，那麼相對地諧振過電壓和操作過電壓的標麼值是（）。

A.1.Op.u.=U m；B.1.Op.u.=√2U m；C.1.Op.u.=√2U m/√3；D.1.Op.u.=U m/√3。

正確答案：C,第2題標準條文中經常提到“電壓範圍I”、"電壓範圍II”，下麵的電壓中（）屬於電壓範圍II。

A.3.6kV≤U m≤252kV；B.1k V≤U m≤252kV；C.U m≤252kV；D.U m＞252kV。

正確答案：D,第3題已知某110kV變電所，高壓配電裝置的110kV為架空出線，該線路未沿全線架設避雷線。

為防止減少近區雷區閃絡，下麵的雷電侵入波過電壓保護措施（）是合理的。

A.沿全線增加架設避雷線；B.在架空線1~2km的進線段架設避雷線；C.線上路例裝設一組金屬氧化鋅避雷器；D.架空出線進入配電裝置前採用長度不超過50m的電纜進線段。

正確答案：B,第4題現有一小型發電廠，地處雷電活動特殊強烈地區，其單機容量為12000kW的直配電機，出線回路中無限流電抗器，進線電纜段為120m。

進線段的雷電過電壓保護措施在分析比較後確定宜採取的措施是（）。

A.進線段採用排氣式避雷器保護的接線；B.進線段釆用耦合地線保護的接線；C.進線段採用避雷線保護的接線；D.進線段採用電抗線圈保護的接線。

正確答案：D,第5題現有一大型發電廠，在下列諸多設施中，不需裝設直擊雷保護裝置（可採用避雷針或避雷線）的是（）。

A.露天佈置的GIS的外殼；B.電廠的煙囪、冷卻塔和輸煤系統的高建築物；C.屋外配電裝置,包括組合導線和母線廊道；D.所有爆炸危險且爆炸後可能嚴重影響發供電的建構築物。

正確答案：A,第6題單根避雷線在hx平面上每側保護範圍的寬度r x與避雷線懸掛高度h之間的計算運算式（設h x≥h/2）應為（）。

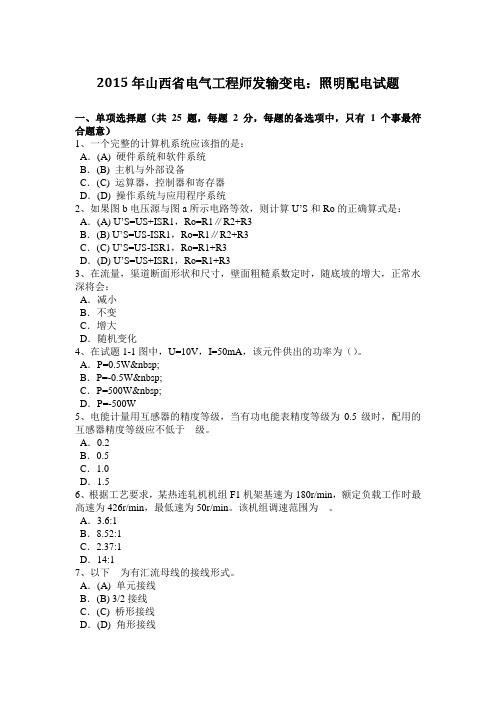

2015年山西省电气工程师发输变电：照明配电试题一、单项选择题（共25 题，每题 2 分，每题的备选项中，只有 1 个事最符合题意）1、一个完整的计算机系统应该指的是：A．(A) 硬件系统和软件系统B．(B) 主机与外部设备C．(C) 运算器，控制器和寄存器D．(D) 操作系统与应用程序系统2、如果图b电压源与图a所示电路等效，则计算U’S和Ro的正确算式是：A．(A) U’S=US+ISR1，Ro=R1∥R2+R3B．(B) U’S=US-ISR1，Ro=R1∥R2+R3C．(C) U’S=US-ISR1，Ro=R1+R3D．(D) U’S=US+ISR1，Ro=R1+R33、在流量，渠道断面形状和尺寸，壁面粗糙系数定时，随底坡的增大，正常水深将会：A．减小B．不变C．增大D．随机变化4、在试题1-1图中，U=10V，I=50mA，该元件供出的功率为（）。

A．P=0.5W B．P=-0.5W C．P=500W D．P=-500W5、电能计量用互感器的精度等级，当有功电能表精度等级为0.5级时，配用的互感器精度等级应不低于__级。

A．0.2B．0.5C．1.0D．1.56、根据工艺要求，某热连轧机机组F1机架基速为180r/min，额定负载工作时最高速为426r/min，最低速为50r/min。

该机组调速范围为__。

A．3.6:1B．8.52:1C．2.37:1D．14:17、以下__为有汇流母线的接线形式。

A．(A) 单元接线B．(B) 3/2接线C．(C) 桥形接线D．(D) 角形接线8、一台汽轮发电机的额定转速nN=3000r/min，额定频率f=50Hz，其磁极数是__。

A．(A) 2B．(B) 4C．(C) 6D．(D) 89、暂缺10、变压器的铜损又称为有载损耗，其大小与__。

A．负荷电流成正比B．负荷电流平方成正比C．负荷电流无关D．负荷电流成反比11、有一级负荷的用电单位，难以从地区电力网取得两个电源而有可能从邻近单位取得第二电源时，__从该单位取得第二电源。

2015年上半年山西省注册电气工程师：电流和电压的参考方向考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、人民防空地下室消防控制室应设置在__，并应邻近直接通向(以下简称直通)地面的安全出口。

A．一层B．最底层C．地下二层D．地下一层2、一台三相感应电动机的额定数据为：PN=20kW，UN=380V，△接法，nN=1460r/min，cosφN=0.85，ηN=0.866，启动电流倍数。

电机启动时改为Y接法，则启动电流为__A。

A．(A) 268.3B．(B) 154.8C．(C) 89.44D．(D) 77.43、JK触发器连接如试题1-29图所示，其在CP脉冲作用下，Q端的输出波形为（）。

A.AB.BC.CD.D4、1区爆炸性气体环境是指在正常运行时__出现爆炸性气体混合物的环境。

A．可能B．不断C．经常D．不可能5、不间断电源UPS，当有备用电源时，为保证用电设备供电连续性，其蓄电池额定放电时间按等待备用电源投入考虑，一般可取__。

A．10～20minB．10～30minC．20～30minD．20～40min6、变压器的铁损大小与铁心材质有关，与负荷电流__。

A．正比B．无关C．反比D．平方成反比7、某城市拟新建一条包括机动车道和人行道的次干路，路面为沥青路面，请回答下列有关道路照明设计的几个问题。

(1)若要该次干路的路面平均亮度(维持值)满足0.5cd/m2的要求，那么路面平均亮度的初始值应为__。

A．0.65～0.75cd/m2B．0.50～0.60cd/m2C．0.80cd/m2D．0.85cd/m28、电流互感器的二次回路不允许__。

A．开路B．短路C．过负荷D．轻载9、用电设备台数较少，各台设备容量相差悬殊时，宜采用__，一般用于支干线和配电屏(箱)的负荷计算。

A．需要系数法B．二项式法C．利用系数法D．单位面积功率法10、(5)d2点的短路容量S”为__。

2015年上半年山西省注册电气工程师发输变电：避雷器考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、一台水轮发电机的额定数据为：PN=100MW，UN=13.8kV，cosφN=0.9(滞后)，f=50Hz，40个磁极，Y接法，其额定电流为__A。

A．(A) 4648.6B．(B) 4812.3C．(C) 8051.4D．(D) 2683.92、同类照明的几个回路，可穿入同一根管内，但管内导线总数不应多于__根。

A．4B．6C．7D．83、在远距离点短路时，即X*ch＞3时，两相短路稳态电流IK2是三相短路稳态电流IK3的__。

A．0.866倍B．1.5倍C．1.2倍D．1.8倍4、在试题3-10图的二阶动态电路中，电容原已充电至uC（0-）=U0，当t=0时将开关S闭合后各变量为衰减振荡过程的条件是（）。

A．B．C．U0=0D．U0为定值5、10kV或6kV母线的分段处宜装设__，当不需带负荷操作且无继电保护和自动装置要求时，可装设隔离开关或隔离触头。

A．熔断器B．隔离开关C．断路器D．带熔断器的负荷开关6、在长江以南和沿海地区，当相对湿度超过一般使用标准时，应选用高压电器型号后带__字样的产品。

A．“TA”B．“TC”C．“TE”D．“TH”7、变电所内电缆沟及其他类似沟道的沟底纵向排水坡度不宜小于__。

B．0.2%C．0.5%D．0.6%8、为了保证变压器的主保护与配出回路的选择性配合，变压器低压侧主保护断路器__设置瞬时过电流脱扣器。

A．严禁B．不宜C．应D．宜9、尖峰电流指单台或多台用电设备持续__左右的最大负荷电流。

A．1sB．2sC．3sD．5s10、控制光污染可采用多种方法，但__不属于此范围。

A．限制灯具的上射光通B．控制光源的光谱能量分布C．限制光源的发布强度D．控制灯具的分布11、设A，B是n阶短阵，且B≠0，满足AB=0，则以下选项中错误的是（）。

2015年山西省电工知识考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、SP100-C3型高频设备接通电源加热后阳极电流为零，这种情况多半是__的问题。

A．栅极电路B．阳极电路电容器C．栅极电路上旁路电容器D．栅极回馈线圈到栅极这一段有断路的地方2、__以电气原理图，安装接线图和平面布置图最为重要。

A．电工B．操作者C．技术人员D．维修电工3、当LC并联电路的固有频率等于电源频率时，并联电路发生并联谐振，此时并联电路具有（）。

A．阻抗适中B．阻抗为零C．最小阻抗D．最大阻抗4、可编程序控制器的特点是__。

A．不需要大量的活动部件和电子元器件，接线大大减少，维修简单，维修时间缩短，性能可靠B．统计运算、计时和计数采用了一系列可靠性设计C．数字运算、计时编程序简单，操作方便，维修容易，不易发生操作失误D．以上都是5、下列结构的电阻器能耐受一定突击振动并具有较大功率、较高机械强度的是__元件。

A．金属膜电阻B．铁片栅电阻C．瓷管式、瓷盘式电阻D．框架式电阻6、符合新药报批人体生物利用度实验要求的叙述为A．生物利用度的计算结果只能由血药浓度得到B．不能用代谢产物求算生物利用度C．缓控释制剂的药动学参数除一般的外,还应提供可以描述缓控释制剂特殊释放行为的动力学参数D．生物等效性评价采用双单侧检验,对AUC和Cmax直接进行统计分析E．若受试制剂的AUC的95%的可信限在标准参比制剂的95%～105%的范围内,可以认为两种制剂生物等效7、电流互感器是用来将（）。

A．大电流转换成小电流B．高电压转换成低电压C．高阻抗转换成低阻抗D．电流相位改变8、下列控制声音传播的措施中__不属于个人防护措施。

A．使用耳塞B．使用耳罩C．使用耳棉D．使用隔声罩9、关于变压器，下列说法错误的是__。

A．变压器是一种静止的电气设备B．变压器用来变换电压C．变压器可以变换阻抗D．变压器可以改变频率10、__有规律地控制逆变器中主开关的通断，从而可获得任意频率的三相交流输出。

注册电气工程师《发输变电专业》精准试题一、单项选择题（每题1分）第1题二回进出线应考虑（）断路器。

A. 2 台；B. 3 台；C. 1 台；D. 4 台。

正确答案：A,第2题三回进出线应考虑（）断路器A.2?3台；B. 2?4台；C.3~5台；D. 3?6台。

正确答案：C,第3题四回进出线应考虑（）断路器。

A. 3?4台；B. 3?5台C. 4?6台；D. 4?7台。

正确答案：C,第4题五回进出线应考虑（）断路器。

A.5?6台；B.5?7台；C.5?8台；D.5?9台。

正确答案：C,第1题某沿海电厂二期扩建4台600MW燃煤机组，电厂附近已建有400t的大件码头。

电厂一期以220kV升高电压接入系统，二期4X600MW机组均接入厂内500kV配电装置， 500kV出线规模为2回，厂内两级电压间交换容量为360MVA。

二期主变压器的型式为（）。

A.双绕组三相变压器；B.三绕组三相变压器;C.双绕组单相变压器；D.三绕组单相变压器。

正确答案：A,第2题某沿海电厂二期扩建4台600MW燃煤机组，电厂附近已建有400t的大件码头。

电厂一期以220kV升高电压接入系统，二期4X600MW机组均接入厂内500kV配电装置， 500kV出线规模为2回，厂内两级电压间交换容量为360MVA。

500kV的接线型式为（）。

A.双母线双分段；B.双母线单分段；C. 一台半断路器接线；D.角形接线。

正确答案：C,第3题某沿海电厂二期扩建4台600MW燃煤机组，电厂附近已建有400t的大件码头。

电厂一期以220kV升高电压接入系统，二期4X600MW机组均接入厂内500kV配电装置， 500kV出线规模为2回，厂内两级电压间交换容量为360MVA。

为实现两级电压间容量交换，考虑设一台360MVA的自耦变压器作联络变压器，自变压器的容量为（）。

A.90MVA;B.100MVAC. 202MVAD. 60MVA。

正确答案：C,第4题某沿海电厂二期扩建4台600MW燃煤机组，电厂附近已建有400t的大件码头。
