下载文档原格式
达克罗（Dacroment）技术达克罗（又称乐、达克锈、锌铬膜、达克曼等），即片状锌基路盐防镀涂层，是当今世界表面处理高新技术，被专家们誉为国际表面处理行业中具有划时代意义的革命性产品。
钢铁达克曼技术目前在国内尚属空白。
达克罗涂层具有的性能。
如极强的抗腐蚀性：比电镀锌提高7－10倍；无氢脆：特别适用于高强度受力件；高耐热性：耐热温度300℃。
特别适用、摩托车发动机部件的高强度构件。
此外，还具有高渗透性、高附着性、高减摩性、高耐气候性、高耐化学品稳定性及无环境污染等优点。
适用达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
达克罗技术可以代替电镀锌、电镀镉、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种表面防护工艺。
极好地杜绝了环境污染的发生。
无铬锌铝涂层（也叫无铬达克罗）是为满足世界各国的VOC法规和汽车行业规定的环保要求而开发出的表面处理新概念，无铬锌铝涂层作为锌铬涂层（达克罗）的更新换代产品已经首先被汽车制造行业普遍认可和接受。
无铬锌铝涂层目前实现了产业化的产品屈指可数：一种是由美国MCI公司推出的Geomet（交美特）涂层，一种是德国Delta公司推出的Delta涂层，以及北京永泰和推出的BNC水性无铬锌铝涂层。
目前GEOMET（交美特）主要市场是美国和日本；DELTA主要市场是欧洲和亚洲部分国家；BNC主要市场是西欧和中国台湾。
三种涂层基本占据了世界95%以上的无铬达克罗市场份额。
一．防腐机理 无铬锌铝涂层的外观呈亚光银灰色，光泽较锌铬涂层略暗，是一种将超细锌鳞片和铝鳞片叠合包裹在特殊粘结剂中的无机涂层。
无铬锌铝涂层主要从物理屏蔽、阴极保护、锌粉钝化、自修复等方面对钢铁基体提供保护作用，三种涂层防腐机理类似。
不同的是三种涂层选用了不同的黏结剂和钝化剂。
二．性能特点 从市场反馈情况以及各自的官方网站宣传资料来看，GEOMET（交美特）的耐蚀性最差，据传已被欧洲市场淘汰，DELTA耐蚀性优于GEOMET（交美特），但是附着力不好。
达克罗技术标准达克罗技术简介达克罗(Dacromet)是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002,为达克罗涂层的生产和检测带来了方便。
与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。
应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。
这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。
1达克罗涂层的特点(1)生产过程无污染。
达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。
(2)极强的抗腐蚀性能。
达克罗涂层的厚度一般情况下，一涂的厚度3?5ym,二涂二烘在6?10卩m，根据统计，在标准盐雾试验下，达克罗涂层每100h消耗1卩m，而电镀锌时涂层每10h即消耗1 m，因此达克罗涂层的抗盐雾侵蚀能力，在同等涂层厚度下，是电镀抗腐能力的7?10倍。
做的好的达克罗的涂层，耐盐雾侵蚀能力可达1000h 以上。
(3)高渗透性。
达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。
与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。
有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验，其耐盐雾试验的时间仍可达到240h以上,说明达克罗涂液已渗入紧密结合的缝隙处。
(4)无氢脆。
达克罗处理的一个特点是工件在前处理时不进行酸洗。
氢脆是传统电镀锌工艺不能完全克服的弊端，由于达克罗工艺不对工件进行酸洗,就可以避免氢离子侵蚀钢铁基体，因此达克罗涂层特别适用于6?1000N/mm 2的高强度螺栓和弹簧种类的工件的表面防腐保护。

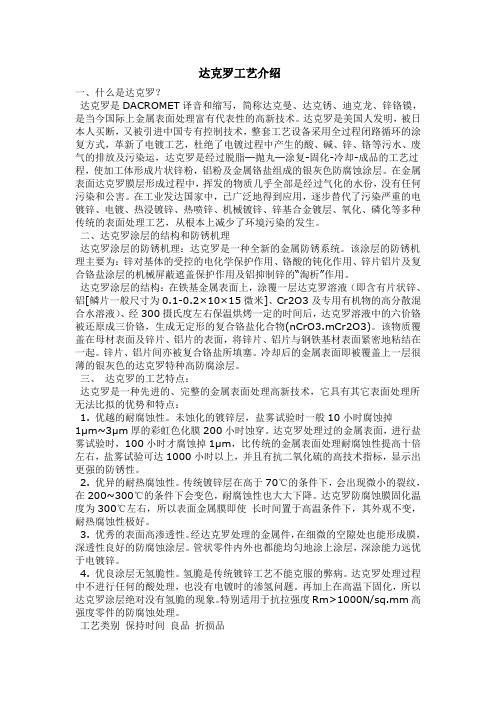

达克罗工艺介绍一、什么是达克罗？达克罗是DACROMET译音和缩写，简称达克曼、达克锈、迪克龙、锌铬镆，是当今国际上金属表面处理富有代表性的高新技术。
达克罗是美国人发明，被日本人买断，又被引进中国专有控制技术，整套工艺设备采用全过程闭路循环的涂复方式，革新了电镀工艺，杜绝了电镀过程中产生的酸、碱、锌、铬等污水、废气的排放及污染运，达克罗是经过脱脂─抛丸─涂复-固化-冷却-成品的工艺过程，使加工体形成片状锌粉，铝粉及金属铬盐组成的银灰色防腐蚀涂层。
在金属表面达克罗膜层形成过程中，挥发的物质几乎全部是经过气化的水份，没有任何污染和公害。
在工业发达国家中，已广泛地得到应用，逐步替代了污染严重的电镀锌、电镀、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种传统的表面处理工艺，从根本上减少了环境污染的发生。
二、达克罗涂层的结构和防锈机理达克罗涂层的防锈机理：达克罗是一种全新的金属防锈系统。
该涂层的防锈机理主要为：锌对基体的受控的电化学保护作用、铬酸的钝化作用、锌片铝片及复合铬盐涂层的机械屏蔽遮盖保护作用及铝抑制锌的“淘析”作用。
达克罗涂层的结构：在铁基金属表面上，涂覆一层达克罗溶液（即含有片状锌、铝[鳞片一般尺寸为0.1-0.2×10×15微米]、Cr2O3及专用有机物的高分散混合水溶液）、经300摄氏度左右保温烘烤一定的时间后，达克罗溶液中的六价铬被还原成三价铬，生成无定形的复合铬盐化合物(nCrO3.mCr2O3)。
该物质覆盖在母材表面及锌片、铝片的表面，将锌片、铝片与钢铁基材表面紧密地粘结在一起。
锌片、铝片间亦被复合铬盐所填塞。
冷却后的金属表面即被覆盖上一层很薄的银灰色的达克罗特种高防腐涂层。
三、达克罗的工艺特点：达克罗是一种先进的、完整的金属表面处理高新技术，它具有其它表面处理所无法比拟的优势和特点：1. 优越的耐腐蚀性。
未蚀化的镀锌层，盐雾试验时一般10小时腐蚀掉1μm~3μm厚的彩虹色化膜200小时蚀穿。

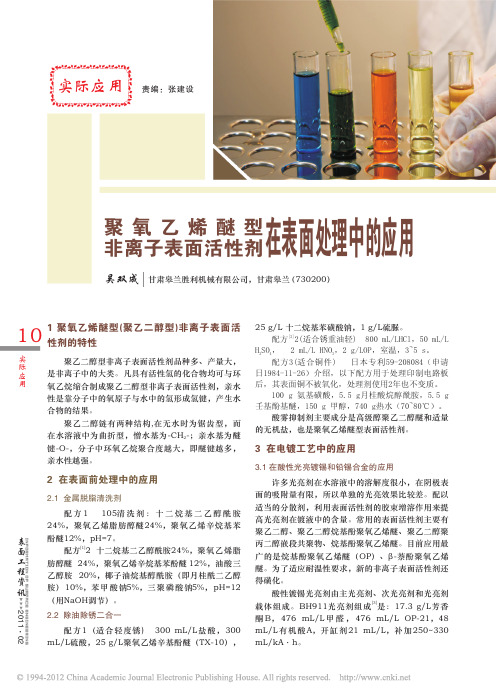

实际应用聚氧非离子表面活性剂吴双成表面工程资讯实际应用112011·02锌酸盐镀锌使用DPE添加剂时，辅助络合剂三乙流效率增大，OP乳化剂属于大分子表面活性剂，在醇胺对铁离子有较强的络合作用，致使锌粉不能置换电极表面形成胶束，对电极过程有阻化作用，使锡电出镀锌液中的铁杂质，三乙醇胺还使镀液黏度增大、沉积还原电位显著负移，阴极峰电流显著降低。
导电能力下降，槽压高，电流效率降低。
用聚乙二醇[6]代替三乙醇胺是行之有效的。
[5]通过X-射线衍射分析研究，甲磺酸体系锡镀层织构受聚乙二醇苯基辛基醚（OP）的质量浓度和阴从1840年第一个镀银专利到现在，氰化镀银已极电流密度的综合影响，在高OP质量浓度和低电流有170多年历史，20世纪70年代，光亮剂引入镀银密度条件下，镀层以（211）和（321）晶面择优；溶液，省去了抛光工序，使氰化光亮镀银的应用更加在低OP质量浓度和高电流密度条件下，镀层以广泛。
氰化光亮镀银光亮剂同样分为主光亮剂和表面（101)和（112）晶面择优。
活性剂（载体光亮剂或分散剂)。
早期镀银用载体光亮剂是土耳其红油，它是各种聚乙二醇等聚醇类有机物，对电极有较强的吸附油类的磺化产物，实质是磺酸型阴离子表面活性剂。
作用，对铵盐镀锌来说，是个很好的光亮整平剂，可磺酸型阴离子表面活性剂是载体光亮剂中最多的，阳以有效防止边缘“焦化”。
添加量宜控制在1~2 离子和非离子型载体光亮剂应用相对较少。
常用的阳g/L，过多则极易造成镀锌层夹杂和镀层脆性，又可离子型载体光亮剂是聚氧乙烯烷基胺和甲基聚乙醇季能造成钝化膜变色。
铵。
常用的非离子型载体光亮剂是吐温40，即聚氧乙220~270 g /L 氯化铵，25~32 g /L 氯化锌，30~40 烯山梨醇的油酸酯。
g /L 氨三乙酸，1~2 g /L 硫脲，1.0~1.5 g /L 聚乙二文献[7]通过阴极极化曲线、微分电容曲线以及醇， 0.2~0.4 m L /L 海鸥洗涤剂，pH=5.8~6.2，温度5~ 2XRD、SEM分析，研究了光亮剂在脉冲及直流电镀40 ℃，电流密度1.0~2.5 A /dm 。
1.控制氢脆断裂的思路氢脆是溶于钢中的氢，聚合为氢分子，造成应力集中，超过钢的强度极限，在钢内部形成细小的裂纹，又称白点。
氢脆只可防，不可治。
氢脆一经产生，就消除不了，重在预防。
（氢在承受静载的紧固件中的扩散可以通过氢脆断裂前的延迟时间而直接观察到。
由于材料的氢脆倾向、材料中氢的总量、氢的扩散比以及旋加应力水平的不同，氢脆断裂时间延迟的变化很大，从几分钟到几天或几周不等，紧固件处理过程中对氢的吸收是累积性的，单一的某种处理引入零件的氢或许不足以导致氢脆，但多种处理引入零件的氢的累积却有可能导致氢脆）2.氢脆现象氢脆：是指氢原子侵入基体材料中而引起的材料延迟失效断裂。
它的发生需要满足两个条件：a、金属有较高的含氢量；b、一定的外力作用。
3.氢脆机理延迟断裂现象的产生是由于零件内部的氢向应力集中的部位扩散聚集,应力集中部位的金属缺陷多(原子点阵错位、空穴等)。
氢扩散到这些缺陷处,氢原子变成氢分子,产生巨大的压力,这个压力与材料内部的残留应力及材料受的外加应力,组成一个合力,当这合力超过材料的屈服强度,就会导致断裂发生。
氢脆既然与氢原子的扩散有关,扩散是需要时间的,扩散的速度与浓差梯度、温度和材料种类有关。
因此,氢脆通常表现为延迟断裂。
4.氢脆形成的环节第一类主要是由外部环境侵入的氢（外氢）引起的延迟断裂。
如裸露在空气表面外壳等连接使用的螺栓、螺母，在潮湿空气、雨水等环境中长期暴露而发生；第二类酸洗、电镀处理的制造过程中侵入钢中的氢（内氢）引起的延迟断裂。
如镀锌螺栓等在加载后，经过几小时或几天的较短时间后而发生。
对于前者，一般是由于在长期暴露过程中发生腐蚀，腐蚀坑处腐蚀反应生成的氢侵入而引起的；后者是由于制造过程如酸洗、电镀处理时侵入钢中的氢在应力的作用下向应力集中处集中而引起的。
热处理对于高强度螺纹紧固件，尤其是10.9级和12.9级螺钉，不但使用中碳合金结构钢，而且还要进行调质热处理。
对于自攻螺钉、自攻锁紧螺钉等，都要求进行浅层渗碳（碳氮共渗）。
达克罗简介达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。
达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗是由微磷片状锌片、铝片、铬酐，乙二醇等组成的分散性水溶液，将其涂覆在钢材等基体表面，经300℃左右烘烤，使6价Cr被乙二醇等有机物还原，生成不溶于水，无定形的Cr2O3，作为粘合剂与表面数十层锌片、铝片相互结合，形成致密保护膜。
膜层按体积计约含75%锌、10%铝和15%其他配合料，外观呈银灰色，具有亚光金属光泽。
膜层一般5~15微米，厚度跟防腐时间正相关。
工艺流程：:脱脂→抛丸→涂覆→烘烤固化→冷却→包装等优点：1、防锈性能优异，中性盐雾实验500小时以上2、无氢脆缺点：1、成本高，为普通磷化，发黑等3倍以上2、由于铬酐等不可能完全被还原，含有六价铬，对人体有一定伤害，无法通过ROHS 法规。
dacromet320是基础型达克罗，其中dacromet320LC是低铬达克罗。
dacromet500是改进的达克罗，比基础涂层多加了PTFE粉，使带自润滑功能，达到减小摩擦系数和扭矩系数的目的。
这几种达克罗涂层的颜色都是银灰色的。
达克罗可以用于海洋环境，如果做得好是不会发生这种现象的，如果膜层脱落，出现金属基体，那肯定是不行的，纵然达克罗有修复功能，对于这样大面积的脱落也是无能为力的。
这批产品的表面处理肯定是不合格的。
达克罗防腐性能是不错的，但过不了ROHS。
传统达克罗称锌铬涂层，需要靠铬酐来钝化，虽然有部分被还原为三价铬，但是不可能完全还原的，含有六价铬残余，过不了ROHS的。
除非采用无铬达克罗，比如交美特等，但是其防腐性能又不如达克罗。
现在没出现是因为形成原电池的缘故，锌，铝先被腐蚀，从而保护了钢铁基体。
达克罗防腐要盐雾要500小时以上呢，涂层脱落的话时间肯定大为缩短。
达克罗技术简介达克罗金属表面处理方法，最早诞生于二十一世纪五十年代。
在北美、北欧寒冷的冬天，由于下雪，道路上结下了厚实的冰层严重阻碍机动车的行驶，人们用在地上撒盐的方法降低水凝固点的温度，溶解冰层，缓解道路畅通的问题，但接踵而来的盐中氯离子严重地侵蚀了钢铁集体，以致大量交通工具受损而遭到破坏。
●达克罗处理技术的特点
达克罗涂层具有环保、高耐蚀、高耐热、无氢脆、极佳的渗透性和可再涂性，并有着优异的耐侵蚀性与耐化学药品性
1．环保性：达克罗处理工艺无废气、废液、废渣排放，所以无污染危害，为国家环保总局所推荐的清洁生产工艺。
2．无氢脆性：一般电镀处理过程都采用酸洗、电解除油、电沉积等工序，均会导致工件氢脆性，严重影响了高强度零件的质量，达克罗无酸洗、电解除油等工序，所以无氢脆性。
3．高抗腐蚀性：达克罗膜厚4-10цm，它对钢铁部件的防护效果，同等厚度条件下是电镀锌的7-10倍以上，尤其在200-250℃的加热条件下与以前的镀锌相比，表现出优异的耐热防锈性。
4．耐热性能高：工件经达克罗处理后，可耐热至300℃—500℃，远远超过一般镀锌及有机涂料。
5．高渗透性：达克罗处理是以涂覆方法处理，不受工件复杂程度的限制。
6．与有机涂料的附着力强：达克罗涂层附着力强，涂层表面可再加有机或无机涂料涂覆。
7．优异的耐侵蚀性与耐化学药品性：达克罗处理部件可长期使用于海岸和大气污染地区而不受侵蚀，且对各种有机溶剂清洗剂、油脂化学稳定不溶解。
●达克罗工艺流程
1．脱脂：带有油脂的工件表面必须进行脱脂，方法一般有三种：有机溶剂脱脂、水基脱脂剂脱脂、高温炭化脱脂。
脱脂是否彻底有效，将直接影响涂层的附着力及耐腐蚀性。
2．除锈：凡是有锈或有毛刺的工件严禁直接涂覆，必须通过除锈除毛刺工序，此工序最好用机械方法，避免酸洗，以防氢脆，且酸洗除锈影响达克罗涂层的耐蚀性。
3．涂覆：经过除油除锈的清洁工件必须尽快通过浸涂、喷涂、刷涂的方式进行表面涂覆。
工件涂覆加工时，涂液的比重、ph、粘度、cr6+含量、涂液的温度及流动状况等将直接影响
工件的涂覆效果，影响涂层的各项性能。
所以涂覆过程中要调整好温度、溶液指标以及浸
涂中离心机转速三者之间的关系。
4．预烘：达克罗湿膜的工件必须尽快在120±20℃的温度下，预烘10-15分钟（根据工件吸热量定），使涂液水分蒸发，流平均匀。
5．烧结：预烘后的工件必须在300℃左右的高温下烧结，烧结时间20-40分钟（根据工件的吸热量定），也可适当提高温度来缩短烧结时间。
6．冷却：工件烧结后,必须经过冷却系统充分冷却后进行后继处理或成品检验。
●达克罗（锌铬涂层）的技术发展
达克罗是DACROMETR的中文译音，又称锌铬膜、达克锈、达克曼等，在既将发布的我国有关达克罗的标准中称为“锌铬涂层”(Zinc/Chromate Coatings)，其定义为：“将水基锌铬涂料浸涂、刷涂或喷涂于钢铁零件或构件表面，经烘烤形成的以鳞片状锌和锌的铬酸盐为主要成份的无机防腐蚀涂层。
”[1]达克罗技术是由美国人发明的，是一种类似电镀锌的金属涂层处理技术，达克罗涂层外观为均匀的银灰色,涂层中含有80%的薄锌片和铝片,其余为铬酸盐，具有优良的性能，如极强的抗腐蚀性：比电镀锌提
高7～10 倍；无氧脆；特别适用于高强度受力件,如用于地铁工程的高强度螺栓；高耐热性；耐热温度300°C。
此外，还具有高渗透性．高附着性、高减摩性、高耐气候性、高耐化学品稳定性及无环境污染等优点。
达克罗涂复处理过程大致分为：脱脂除油→抛丸去锈→涂达克罗液→进炉固化→出炉冷却→质量检验→后处理→包装，根据被处理工件的大小、形状、材质及性能要求，可用以下几种方式来进行达克罗涂复处理：
（一）、对螺栓、螺母、垫圈等标准件，可先将工件放入网框或网篮中，放入达克罗液池中浸泡，然后转到甩液机中，利用离心力将工件表面的余液甩掉，使工作表面的涂层厚薄均匀，凹槽中无积液，一般二涂二烘。
（二）、对那些外观质量有较高要求的工件，可采用将工件置于吊架上，然后用静电喷涂的方式涂复，一般为一涂一烘。
（三）、对于那些大型的工件，可采用将工件吊入涂液槽中浸泡、然后用气刀吹散除去工件表面的多余涂料，使涂层均匀一致，一般为一涂一烘。
（四）、某些工件可采用刷涂的方式，如在地铁等合使用的高强度螺栓，可选用专门的刷涂机进行涂复。
达克罗涂复在整个作业过程中采用了闭路循环的工作方式，与电镀相比，在生产过程中杜绝了废酸、废碱和含锌、铬等金属离子的污水的产生。
在涂层固化形成达克罗膜的过程中，所挥发的物质几乎全部是气化的水分，因此没有污染和公害，被专家们誉为国际表面处理行业中具有划时代意义的革命性产品。
[2] [3]而且达克罗涂层具有良好的工艺配套性，可以在涂层表面进行粉末静电喷涂，静电喷漆和电泳涂漆等形成复合涂层，既可大大提高金属表面的抗防腐性又可满足各种产品表观装饰性，问世以后便迅速传播开来，经二十多年的不断发展完善，己形成一套完整的表面处理体系，涂复的产品从最初的一、二种发展到现今的几十种，在工业发达国家的汽车、土木建筑、电力、化工、海洋工程、家用电器、铁路、公路、桥梁、隧道、军事工业等众多领域里，已经得到极为广泛的应用。
它首先取代了机械镀锌工艺，正在取代高强度零件的电镀锌工艺，热浸锌工艺也有被其取代的可能。
随着我国国民经济的迅速发展，对表面处理的要求越来越高，对达克罗技术的市场需求也日益扩大，由于缺少这方面的技术，某些企业在需要使用按达克罗技术标准生产的零件时，不得不委托国外的企业加工或直接购买成品零件，消耗了大量宝贵的外汇资源。
有鉴于此，在一九九三年天津和南京先后引进了达克罗涂复生产线，上海也在一九九六年引进了达克罗涂复生产线。
由于引进的设备造价高、投入大，与涂复生产线配套使用的达克罗溶液的价格每吨在二十万元左右，使得其涂复的成本比电镀锌高出很多，加工价格居高不小，只能应用在要求较高的场合，受价格因素制约，一时不能被表面处理厂家所接受。
近几年，在先行厂家的努力下，经广大技术人员的消化吸收、宣传推广，使得设备和涂液的价格下降了很多，逐渐地能为厂家所承受，新的达克罗涂复生产线一条接一条上马，据统计，[4]目前国内达克罗涂复生产线主要分布在江浙一带：上海有八条、江苏有七条、浙江有四条、北方地区有六条、南方地区有三条，总共有近三十条达克罗涂复生产线在运作。
除此外，还有许多企业正在进行市场调研、做工艺试验等，打算在近期上达克罗涂复生产线，据测算，国内很快会达到八十条左右的达克罗涂复生产线。
目前，国内从事达克罗技术服务的，大致可分为三种情况：
一、已很好地掌握了达克罗涂复技术，能向用户提供从达克罗工艺、设备、溶液到技术培训的全方位的服务，可以向用户提供交钥匙工程，这类企业有：上海达克罗、上海市机电设计研究院、南京宏光、常州达克罗、北京永泰和等，他们经过努力，在推广达克罗技术的工作上做出了很大的贡献，在国内有着很高的知名度。
二、拥有达克罗涂复生产线，大量加工生产达克罗涂复的工件，加工的产品小到仪器仪表上的垫圈、弹簧，大到高压电器柜、高速公路护栏、路灯电杆等，这类企业数量很多，其中一些原来就是从事表面处理的厂家，所以能很快接受达克罗这一新工艺。
他们中的大多数是为其它厂家进行达克罗涂复代加工，但也有一些厂家只为本厂的产品服务，例如太仓强力、昆山捷安特等。
三、配套生产达克罗涂复生产线上的各部分设备，如抛丸机、固化炉、清洗机、涂复机、溶液恒温保存机、网带等，达克罗涂复生产线上用到的设备都是一些很普通的设备，可从很多地方找到这些设备的生产厂家，例如：青岛黄河、大丰新宁、上海科成、嘉善三永、无锡出新、上海鑫程、江都群英等。
随着我国国民经济的飞速发展，与国外的经贸往来越来越多，人们的环保意识进一步加强。
达克罗作为一种环保型的可代替电镀锌的新工艺新技术，己开始被生产厂家所普遍接受。
例如上海大众汽车有限公司，在它的部分零件的表面处理上，指明要采用达克罗涂复工艺；富康轿车上的部分零部件也应用了达克罗涂复表面处理技术；上海地铁螺栓、地铁螺母、地铁垫圈均是采用达克罗工艺进行表面处理，用量上千吨；即将建设的上海磁悬浮列车线上的上千吨高强度螺栓也将采用达克罗涂复技术进行表面处理；上海小糸车灯有限公司的车灯产品，经达克罗涂复处理后耐盐雾试验超过一千个小时，极大地提高了产品的质量。
在北方，中国的几大高压开关厂，都已开始在自己的产品上采用达克罗表面处理技术；随着中国申办2008年奥运会的成功，北京将有许多大的工程项目要开工建设，比如轻轨，其中就有许多标准件会采用达克罗工艺处理，用量会很大，现有的达克罗涂复生产线远远不能满足需要，市场潜力很大。
[5]据上海某单位的统计，今年上半年，该单位每月平均要接待近十次的有关达克罗的询问，从下半年开始，这一数字上升为三十次左右，几乎是天天有单位或个人来了解情况，有近十家客户已进入实质性谈判，由此可看出达克罗这一新技术新工艺正在引起人们的重视，市场需求在不断增加。
现在，在国内举办的有关表面处理的展览会上，人们很容易就能找到提供达克罗技术的参展商。
有关达克罗的技术文章也频繁出现在各种刊物上，用不了多久，达克罗将形成自己的行业社团，达克罗技术的不断发展，将促进我国表面处理行业的技术进步，缩短与国外的差距。
