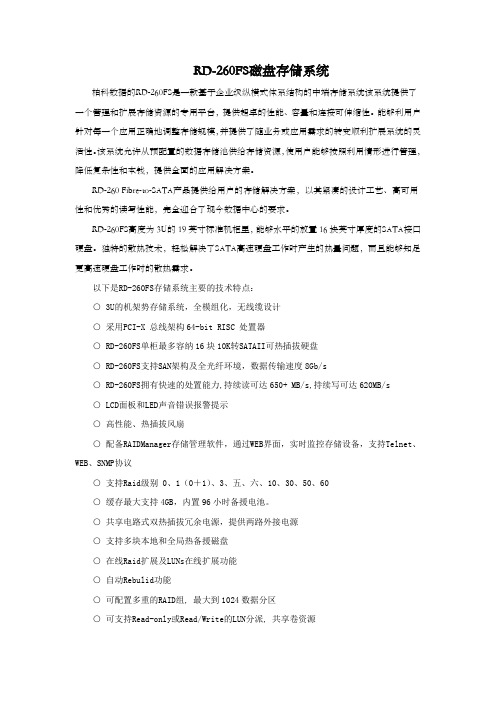

RD-260FS磁盘存储系统柏科数据的RD-260FS是一款基于企业级纵横式体系结构的中端存储系统该系统提供了一个管理和扩展存储资源的专用平台，提供超卓的性能、容量和连接可伸缩性。
能够利用户针对每一个应用正确地调整存储规模，并提供了随业务或应用需求的转变顺利扩展系统的灵活性。
该系统允许从预配置的数据存储池供给存储资源，使用户能够按照利用情形进行管理，降低复杂性和本钱，提供全面的应用解决方案。
RD-260 Fibre-to-SATA产品提供给用户的存储解决方案，以其紧凑的设计工艺、高可用性和优秀的读写性能，完全迎合了现今数据中心的要求。
RD-260FS高度为3U的19英寸标准机柜里，能够水平的放置16块英寸厚度的SATA接口硬盘。
独特的散热技术，轻松解决了SATA高速硬盘工作时产生的热量问题，而且能够知足更高速硬盘工作时的散热需求。
以下是RD-260FS存储系统主要的技术特点：○ 3U的机架势存储系统，全模组化，无线缆设计○采用PCI-X 总线架构64-bit RISC 处置器○ RD-260FS单柜最多容纳16块10K转SATAII可热插拔硬盘○ RD-260FS支持SAN架构及全光纤环境，数据传输速度8Gb/s○ RD-260FS拥有快速的处置能力,持续读可达650+ MB/s,持续写可达620MB/s○ LCD面板和LED声音错误报警提示○高性能、热插拔风扇○配备RAIDManager存储管理软件，通过WEB界面，实时监控存储设备，支持Telnet、WEB、SNMP协议○支持Raid级别 0、1（0＋1）、3、五、六、10、30、50、60○缓存最大支持4GB，内置96小时备援电池。
○共享电路式双热插拔冗余电源，提供两路外接电源○支持多块本地和全局热备援磁盘○在线Raid扩展及LUNs在线扩展功能○自动Rebulid功能○可配置多重的RAID组, 最大到1024数据分区○可支持Read-only或Read/Write的LUN分派, 共享卷资源○通过拥有自主知识产权的SES环境监控部件，监控并报告硬盘、控制器、风扇电源及整个系统的工作状态主要系统特性包括：·配置和操作系统的支持：RD-260FS机架势磁盘阵列系统,完全遵从RAID工业标准协议，并在以下操作系统取得测试认证。
数存Datapp-Everest超融合产品白皮书深圳市数存科技有限公司All right reserved by Datapp Technology CO., Ltd一、产品背景随着我国进入信息化时代，企业对信息化技术的依赖越来越强。
在计算机技术高速发展的今天，存储作为计算机的一个重要功能在不断发展着。
然而在传统的计算资源与存储资源分离的体系架构下，光靠越来越快、核数越来越多的CPU 是不够的，瓶颈在于传统存储的硬盘读写太慢了，计算主机上大部分的CPU计算能力都空闲或者说在等待存储数据传输过来，这种不匹配的架构已经不能满足企业IT数据中心高速发展和变化的需求。
扩展困难：传统存储SAN/NAS通过添加新的存储柜扩容升级（Scale Up)，但是这种方法并不能带来线性的性能提升。
存储访问性能并不能随着虚拟机数据量增加而线性增加，致使存储访问性能最终成为数据中心性能和容量的瓶颈。
性能瓶颈虚拟化将多个业务系统打包成独立的虚拟机同时运行，众多虚拟机的同时运行使得整个存储系统基本都是随机I/O读写，现有存储通常采用SATA/SAS机械磁盘实现，无法应对大量并发随机读写请求。
服务质量保证问题虚拟化数据中心中运行着大量不同的应用，这些应用通常对应不同的服务等级。
现有存储为20年前的设计，并没有考虑虚拟化环境中的应用负载，利用现有存储很难为不同的应用负载制定存储性能策略，以适应不同的应用负载。
管理复杂IT管理员不仅需要同时管理计算和存储两套系统，还往往需要面对专有化设备的配置，非常繁琐。
传统网络存储架构SAN/NAS起初是为静态负载场景设计，对于动态变化的负载，其管理运维就会变得相对复杂。
硬件专有化，成本高在未来，企业用户在构建信息系统时最关注的应该是存储系统的设计与配备。
主流存储厂商使用自行设计的专有芯片去优化I/O路径，如利用专有芯片做数据压缩，去冗等。
这些专有化硬件带来的高额研发和生产成本必然会提升存储系统的总体拥有成本。
柏科数据简介RDytem（中文名：柏科数据）是一家为客户提供云存储、数据安全和业务连续性的高科技产品的厂商。
公司一直致力于研发和完善技术支持队伍，近几年在容灾、云存储等著作权和技术专利方面取得了骄人的业绩。
公司成员大多曾经服务于著名的IT技术公司从事数据保护类产品研发和销售管理等，在IT领域享有较高影响和声誉。
柏科数据亚太区目前主要负责中国大陆，香港，台湾以及东南亚的业务拓展和产品的售后服务。
柏科中国成立以来,除了销售来自欧美的最新科技产品以外，更以欧美研发实力和经验为基础，融入了更加为中国市场需求定制的技术，不断推出适合中国市场的存储产品和解决方案。
同时，除了国际化团队，柏科中国团队也不断吸引中国高端技术人才加入。
目前公司主要产品有集群存储、云存储系统ISCloud,容灾网关ISBCM,高性能E某tremeL某NAS，统一存储产品UniStor,大型分级存储IV1000等等，其中部分产品居于国内领先地位国际先进水平。
目前公司重点行业市场涉及广电行业及国家各级政府单位，重点研究机构、制造行业、互联网服务业、电信行业、各大运营商、金融行业等。
RDytem(柏科数据)自从成立以来，经历多次技术挑战和竞争，凭经验和实力而屹立于世界存储之林，并建立了不可替代的客户美誉。
柏科数据的服务宗旨是在信息生命周期的各个环节，帮助客户以低廉的成本，赢得最丰厚的回报。
柏科数据可为用户提供持续数据保护系统、云存储系统和咨询服务。
柏科数据服务在整个IT生命周期中向客户提供支持，包括不受限于任何平台的存储基础架构和信息咨询，特别是在信息数据的容灾、云存储资源管理、本地和远程复制、备份和恢复以及移动信息管理方面。
Rorke柏科专业工程师在Linu某，Window，Uni某、Macintoh等平台具备丰富的工作经验，能在复杂应用环境下提供完整的云存储和数据安全解决方案。
RD柏科数据的成功依靠的是优秀的产品、精湛的技术及专业服务能力。
为满足核心业务、数据的保护,本次灾备建设方案主要对多台Windows、Linux服务器及虚拟机服务器镜像保护。
采用基于柏科DR容灾网关系统实现数据灾备解决方案：使用DR容灾网关对核心数据进行镜像,采用快照实现数据的逻辑错误恢复，采用一键式P2V启动功能实现操作系统的快速恢复;在本地信息中心,使用数据容灾网关特有的备份、归档功能对数据进行离线保护,最大程度对数据进行全方位的保护.数据镜像FC-SAN数据镜像部署说明在生产中心部署一套DR3300容灾网关，利用DR3300容灾网关的数据镜像、智能快照、CDP持续数据保护、远程复制等技术实现本地应用级灾难接管。
●架构规划在生产中心增配一台DR容灾网关系统，DR容灾网关采用旁路非侵入式部署,只需加入FCSAN存储网络，即可以对生产中心多台服务器本地硬盘的操作系统、应用及核心存储数据进行保护，实现本地数据容灾保护.在生产中心配备用虚拟化平台，可在本地系统出现故障时，5分钟内实现P2V 应用级业务接管。
●业务及数据保护客户端代理：在生产中心受保护服务器上安装客户端磁盘Agent映像代理软件，将中心服务器硬盘数据或磁盘阵列数据镜像到DR容灾网关中。
DR容灾网关通过磁盘Agent代理软件与这些应用程序集成或被直接调用，有相关的代理程序驱动数据库进入静止状态来做快照，来保证数据的一致性.数据镜像：将DR容灾网关分别与应用服务器连接并分配相应的保护数据卷，满足各应用服务器数据的保护需求.平时对核心服务器的系统卷和数据卷均做镜像(MIRROR),通过磁盘镜像技术可以防止核心磁盘存储系统或服务器磁盘故障，发生故障时可以直接用DR容灾网关接替工作,对外提供服务,数据零丢失快照保护：通过对镜像的数据快照保护，保证了一体化保护设备上面保存了各应用服务器关键数据的多个历史副本，从而在发生逻辑错误（人为误删除、病毒感染、软件故障等）时可以快速恢复数据，重新起用应用.数据的一致性保证： Oracle、MSSQL等都是结构化数据库，DR容灾网关快照与这些应用程序集成或被直接调用,有相关的代理程序驱动数据库进入静止状态来做快照，来保证数据的一致性。
存储容灾方案介绍现在企业对数据的安全与灾难恢复的重视与日俱增，本文章综合了多家公司的存储容灾方案案例，希望可以起到抛砖引玉的作用。
康柏让数据远离灾难针对企业用户对信息系统异地容灾的应用需求，康柏提供了先进的异地容灾系统。
康柏异地容灾系统以存储区域网络(SAN)为基础，以数据复制管理器、光纤通道企业存储系统为组件，光纤通道为传输手段，在数十公里到数千公里范围内可以建立一个具有完整数据同步性的容灾解决方案。
为那些需要不间断服务、可靠数据恢复和远程站点实时备份的公司提供有效帮助。
SAN解决方案采用光纤通道技术，可以提供长距离的数据传输，尤其适合于异地容灾，因此，目前绝大部分容灾方案都基于SAN构架。
康柏提供了三种类型的基于SAN构架的容灾解决方案，包括单机容灾解决方案、单个集群系统容灾解决方案、多个集群系统容灾解决方案，能够满足用户的不同需求。
单机容灾解决方案主要针对那些投资比较小或不需要集群技术的用户；单个集群系统容灾解决方案采用基于软件的磁盘冗余技术，主要针对那些对应用程序的可用性要求比较高、需要很高数据可靠性的用户；多个集群系统容灾解决方案采用基于硬件的磁盘冗余技术，在每一个地方安装一套集群系统，在两套集群系统之间通过光纤通道技术做容灾，主要针对那些要求高可用性应用、高可靠性的数据保护、投资比较高的用户。
在单集群技术容灾解决方案中，本地和异地的主机处于同一个集群系统中，两地可以是一台主机或两台主机。
两地之间通过网络、光纤通道、内存通道实现连接。
内存通道目前可达10公里，光纤通道目前可达100公里。
两地的磁盘柜中的存储单元通过DRM软件做镜像，镜像后的存储单元对操作系统呈现为一个逻辑存储单元。
在采用基于硬件的磁盘冗余技术的多个集群系统容灾解决方案中，容灾系统对集群系统中的每一个高可用性服务，都建立一个镜像逻辑存储单元，把两个或多个高可靠性应用分布在两地运行，数据会自动复制到异地，任何一个地方的系统出现故障后，应用会自动切换到异地，保证客户高可用性需求。
柏科数据DR容灾网关
柏科数据DR容灾网关系统是针对企业用户的不同平台的应用环境提供本地/异地容灾的产品，该设备全面覆盖任意灾难系统，轻松实现本地/异地灾备。
DR容灾网关采用先进的非侵入式旁路控制方式，对于业务系统I/O流量进行旁路监控和分流，不仅可轻而易举实现本地的应用系统保护和快速恢复，同时能够很轻松的将保护延伸到远程，建立更加强大的异地灾备系统。
产品特点
●完全颠覆传统备份机制，，快速数据恢复接管，有效降低数据丢失风险
●功能强大，集镜像、复制、快照、CDP，备份，离线归档于一体
●非侵入式旁路设计，无需改变原有生产环境，快速部署
●SAN环境下的服务器保护，同时支持FC-SAN/IP-SAN存储区域网
●系统与数据的一体化保护，确保业务的快速恢复
●从不间断的数据保护，可恢复到任意时间节点
●高效的自动快照技术，与数据库沟通，确保数据的一致性、可用性
●可视化窗口，数据立即检查及还原验证
●远程灾备架设，完整复制操作系统及数据到远程，实现异地容灾
●AES加密机制，保证远程传输数据的安全
●独有带宽精简技术，大大降低了对网络带宽的需求
●易于操作和掌握的图形化管理界面
不间断数据保护
DR容灾网关打破传统的数据保护方案，整合了数据备份、快照、系统恢复、灾难恢复、异地灾备等多项功能，一套方案就能完整保护你的信息系统，以最经济的投入帮助企业拥有高效、稳定、完备的应用即时保护产品。
卓越的性能将文件/数据库/操作系统持续备份与瞬间恢复，没有硬件限制的灾难恢复，可以随时演练的异地灾备三大功能全面整合。
超完整服务器保护，高效的快照提供快速恢复，极大减少数据损失。
在线同步实时保护服务器系统和
数据无需停止业务，无备份窗口，全面覆盖所有灾难，保证在最短时间内恢复业务运行。
一体化本地/异地备份与容灾体系同时实现备份与容灾的双重效果，可在业务运行状态下随时进行异地灾备，精简的数据复制技术将新增与变化数据传送到远程。
可与先进的虚拟化技术无缝整合，无论是在本地还是在异地，都能用虚拟灾备主机取代物理服务器，灾备中心不需放置和本地机房完全相同的硬件设备，大幅度降低采购成本与维护支出。
旁路式设计、快速部署
部署时不需更改现有的IT基础架构，无需改变已有存储网络的任意连接和访问方式，只需在现有的网络环境中加入DR容灾网关，无需进行数据迁移。
灾备端的主机和存储设备也不需和本地端相同，用户亦可以在灾备端采用低端的存储系统（如SATA磁盘阵列）。
多种先进技术完美结合
传统备份机制只能从备份记录中确认备份工作执行成功，却不能保证数据能够用于正确恢复。
DR容灾网关设有持续数据保护模式，让数据7×24小时受保护。
DR容灾网关帮助你实现一体化的本地/异地备份与容灾体系，可以很轻松拥有镜像、备份、快照、CDP、容灾的多重效果，进行恢复时你可以自主选择在本
地还是在异地进行，而且其效果远远超过各类传统的灾难保护方式。
DR容灾网关通过快照及代理保证数据一致性，通过恢复点可以快速访问数据；如果同时保护互相相关的多块磁盘或多个分区时，可以将它们编组加入到同一组中,来对这个组施加同一快照。
操作安全恢复针对恢复可以设定密码，这样可以确保恢复时，可以单独的恢复通过认证的主机。
快速的灾难恢复
柏科容灾网关是数据保护的高级形式，基于本地/异地网关的灾备技术已经成为一种全新的容灾技术体验，相对于传统的数据备份与容灾方式，其实现了革命性飞跃；它通过持续捕捉和连续跟踪数据块的变化，将现实数据与历史数据反映到各个保护层面，实现在本地与异地架构瞬间的恢复体系。
快速灾难恢复追求高效率，无需要等待系统重装及数据恢复过程，通过柏科容灾网关专有恢复启动（软件错误或硬件造成的系统停机）无需热备服务器，不受硬件规格与兼容性限制。
通过P2V恢复由于硬件故障造成的系统服务中断，既高效率恢复又简单方便。
结合虚拟技术，有效降低灾备成本，同时与先进的虚
拟技术无缝整合，发生意外时可以用虚拟灾备主机取代物理服务器。
由于数据复制是通过容灾网关来执行，应用服务器只需数据库执行代理程序，相对于主机型远程容灾来说，它的性能影响十分低。
另外通过存储容灾网关的虚拟化技术可以整合前端异构平台的服务器和后端存储设备完全不受限制，本地端和灾备端的设备无需成对配置，当本地端发生灾难时立即接管业务运行。
存储空间的整合
DR容灾网关能将不同接口不同品牌的存储设备整合，做成一个统一的存储池中，并对存储池的所有存储容量附加了DR容灾网关的提供的高级存储服务功能，在DR容灾网关所管理的存储虚拟中池可进行任意存储容量的划分，通过SAN或LAN网提供各种不同平台的应用主机访问，应用主机访问DR容灾网关提供的存储容量可以是以块级形式进行访问，也可以以文件级的形式进行文件共享访问。
DR容灾网关的主要功能可以归结为三大类，异构存储的整合、提供存储容量（SAN和NAS）及存储的高级服务功能。
多种传输协议支持
DR容灾网关支持不同接口协议（如SCSI、iSCSI、Fiber Channel或Infiniband）下的多物理设备（如RAIDs、JOBDs）集成到单一的存储池中。
借助这一存储池，企业所建立和提供的存储卷对于主机服务器来说如同逻辑上的本地连接设备一样，随时可以进行存储操作和管理。
在进行存储合并时，企业往往要购买一些价格昂贵或高端存储设备，甚至必需用那些著名厂商的设备，这些高端系统可以完成集中存储和虚拟存储的任务，但它们在改变需求方面的复杂性和机械性往往使得中大型企业又回到基于服务器的存储管理模式。
DR容灾网关是一个完全开放的存储系统，符合工业标准构架，能让企业以现存的不同存储设备实施高可用的、可升级的、高效能的、集中化的存储集中及存储虚拟的解决方案。
DR容灾网关是建立在标准的工业架构之上的，无论是运行在哪种协议之上，IP、SCSI、光纤通道以及未来的iSCSI、Infiniband，DR容灾网关均可以与现存的或将来Disk、Raids、JOBDs和磁带相容。
数据库一致性保证
通过数据库代理模块为Oracle、Sybase、MS Sql、DB2、Informix等数据库提供7X24小时的在线数据保护，即不间断的为数据处理提供自动管理保护，结合DR容灾网关安全可靠的进行数据的快照拷贝、零干扰备份、远程数据复制等高级存储服务功能。
在DR容灾网关进行高级数据处理（快照拷贝、零干扰备份、远程数据复制等）时，通过DR容灾网关通知数据库代理模块，数据库代理模块接到通知后配合数据库自身的数据保护处理功能将已提交但未写入到磁盘中的数据刷新到磁盘中，将将要提交的数据写入到保护模式下的log文件中，以确保在DR容灾网关触发数据库代理这一时刻的数据库的完整性及数据库的可用性，待已提交的数据完全刷新到磁盘中后，数据库代理模块会给DR容灾网关返回一个命令告知DR容灾网关数据库的数据以刷新完成，DR容灾网关接到数据库代理的返回指令后对这一时刻的存储数据生成一个视图文件，某一时刻的存储视图文件生成后，DR容灾网关会再此通知数据库代理模块DR容灾网关的高级存储功能已完成，数据库代理模块接到此通知后会将数据库切换到正常的工作模式，等待下一次的与DR容灾网关的会话操作。
因此，数据库代理模块确保了DR容灾网关对应用服务器的存储容量进行高级磁盘功能操作时的这一时刻磁盘中的数据的完整性及可用性，及在操作处理过程中的应用处理不间断性，保证了业务处理的持续性。
带宽要求低,更适合异地备份及容灾
DR容灾网关的远程数据复制功能，可通过FC链路或标准TCP/IP网络（WAN或LAN），采取同步、异步模式进行数据复制。
使用数据压缩及精简带宽传输技术，数据传输带宽只需要传统灾备1/8，因此传输成本大为降低。
数据保护更周全
DR容灾网关专有对数据保护模式,让数据全天受保护并且不影响业务使用,比传统保护方式更为周全。
简易的恢复技术使用户可从快照影像中快速恢复数据,打破了传统恢复规则，保证数据的完整性与恢复高效性。
数据立即检查及还原验证
可在本地或者异地快速的检查DR容灾网关里的文件内容，并直接加载数据库系统进行数据比对和还原验证，完全不需要耗费长时间的数据恢复，不占用主机资源，不影响系统运行，同时快照磁盘也能应用于快速测试数据环境
数据镜像功能
支持对主机本地磁盘、SAN环境中数据卷的实时镜像。
此功能保护了数据卷的安全，可对数据卷进行一对一、一对多的镜像，使得在数据卷发生意外时，依旧保留一份完整的数据，确保数据的高可用。
智能的数据快照功能
数据快照功能，可对特定数据于极短时间内产生某个时间点所有数据逻辑副
本。
DR容灾网关在进行数据快照时可自动与系统和数据库沟通，确保数据快照资源的一致性、可用性。
快照功能可应用于数据备份、数据迁移、软件更新、数据验证、数据存储与分析等。
持续数据保护
基于磁盘I/O连续捕获和保存的最佳保护技术，可以实现过去任意一个时间点的数据恢复。
数据的改变受到连续的捕获和跟踪，可以做到秒级和任意I/O操作的恢复，且恢复点目标是任意的，而且不需要在实际恢复之前事先定义。
所有的数据改变都存放在与主存储不同的容灾网关中，确保数据高可用性。
便捷的管理
专用的存储管理软件可以在本地或远程设置，管理，监测和调整系统的运行。
基于友好的GUI用户界面充分了解系统的拓扑结构及运行状态；系统的任何错误信息通过蜂鸣器报警、Email等方式通知系统管理员，使管理员对系统运行管理更为简单便捷。
柏科DR系列产品规格一览表。
