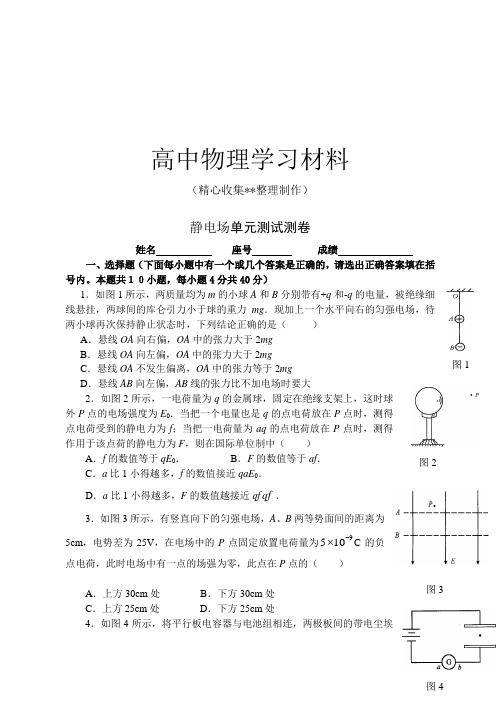

高中物理学习材料 （精心收集**整理制作）静电场单元测试测卷姓名 座号 成绩一、选择题（下面每小题中有一个或几个答案是正确的，请选出正确答案填在括号内。

本题共１０小题，每小题4分共40分）1．如图1所示，两质量均为m 的小球A 和B 分别带有+q 和-q 的电量，被绝缘细线悬挂，两球间的库仑引力小于球的重力mg ．现加上一个水平向右的匀强电场，待两小球再次保持静止状态时，下列结论正确的是（ ） A ．悬线OA 向右偏，OA 中的张力大于2mg B ．悬线OA 向左偏，OA 中的张力大于2mg C ．悬线OA 不发生偏离，OA 中的张力等于2mg D ．悬线AB 向左偏，AB 线的张力比不加电场时要大2．如图2所示，一电荷量为q 的金属球，固定在绝缘支架上，这时球外P 点的电场强度为E 0．当把一个电量也是q 的点电荷放在P 点时，测得点电荷受到的静电力为f ；当把一电荷量为aq 的点电荷放在P 点时，测得作用于该点荷的静电力为F ，则在国际单位制中（ ）A ．f 的数值等于qE 0．B ．F 的数值等于af ．C ．a 比1小得越多，f 的数值接近qaE 0．D ．a 比1小得越多，F 的数值越接近qf qf ．3．如图3所示，有竖直向下的匀强电场，A 、B 两等势面间的距离为5cm ，电势差为25V ，在电场中的P 点固定放置电荷量为9105-⨯C 的负点电荷，此时电场中有一点的场强为零，此点在P 点的（ ）A ．上方30cm 处B ．下方30cm 处C ．上方25cm 处D ．下方25cm 处4．如图4所示，将平行板电容器与电池组相连，两极板间的带电尘埃图1图2 图3图4恰保持静止状态，若将两板缓慢地错开一些，其他条件不变，则（ ）A ．电容器的带电荷量不变B ．尘埃仍保持静止状态C ．电流计G 中有a 到b 方向的电流D ．电流计G 中有b 到a 方向的自由电荷量量定向通过5. ab 是长为的均匀的带电细杆，P 1、P 2是位于ab 所在直线上的两点，位置如图所示，ab 上电荷产生的静电场在P 1处的场强大小为E 1。

高中物理学习材料唐玲收集整理2011—2012学年度第一学期阳江市“四校”期末联考高二物理(理科)试题本试卷分为第Ⅰ、Ⅱ卷两部分，请将第Ⅰ卷选择题的答案填入答题卡相应位置，第Ⅱ卷也必须在答题卡作答．共100分，考试时间75分钟．注意事项： 1. 答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的学校名称、试室号、班别、姓名、学号、座位号填写在答题卡上。

2. 考生必须保持答题卡的整洁。

考试结束后，只需交答题卡。

第Ⅰ卷(选择题共50分)一、单项选择题（本题共10小题，每小题3 分，共 30分．在每小题给出的四个选项中，只有一个选项符合题目要求，选对的得 3分，错选、不选得 0 分．）1、首先发现电流磁效应的科学家是A．安培 B．奥斯特 C．库仑 D．法拉第2、下列关于电场线的说法中正确是A．电场线越密表示该处的电场越强B．电场线是可以相交的C．电场线是电场中实际存在的线D．电场线就是带电粒子在电场中运动的轨迹3、电视机的荧光屏表面经常有许多灰尘，这主要的原因A．灰尘的自然堆积 B．玻璃具有较强的吸附灰尘的能力C．电视机工作时，屏表面温度较高而吸附灰尘 D．电视机工作时，屏表面有静电而吸附灰尘4、以下说法正确的是A．电荷处于磁场中一定受到洛伦兹力 B．运动电荷在磁场中一定受到洛伦兹力C．洛伦兹力对运动电荷一定不做功 D．洛伦兹力可以改变运动电荷的速度大小5、真空中有两个静止的点电荷，它们之间的作用力为F，若它们所带电量都增大为原来的2倍，距离不变，它们之间的相互作用力变为A．F/2 B．FＣ．4F Ｄ．16F6、W表示电流通过电风扇时所做的功, Q表示同一电流通过电风扇时所产生的焦耳热,P表示电风扇消耗的电功率,P热表示电风扇消耗的热功率,则下列说法正确的是A. W=QB. P=P 热C. W ＜QD. P ＞P 热7、如图所示的四个图中，分别标明了通电导线在磁场中的电流方向、磁场方向以及通电导线所受安培力的方向，其中正确的是8、如图所示，通电直导线右边有一个矩形线框，线框平面与直导线共面，若使线框中能产生感应电流，则下列方法不可行的是A ．线框不动，逐渐增大导线中的电流B ．线框不动，逐渐减小导线中的电流C ．导线中的电流保持不变,将线框向右拉D ．导线中的电流保持不变,线框不动9、在匀强电场中有a 、b 两点，已知ab 两点间的电势差U ab =－10V ，则下列说法正确的是 A .a 点的电势比b 点的电势高10V B .a 点的电势比b 点的电势低10V ， C .若取无穷远处的电势为零，则b 点的电势一定为10V D .若取b 点的电势为零，则a 点的电势为10V10、在图所示的电路中，合上开关S 后，下列说法正确的是Ａ．电流表读数变大，电压表读数变大 B ．电流表读数变小，电压表读数变小 Ｃ．电流表读数变小，电压表读数变大 D . 电流表读数变大，电压表读数变小二、双项选择题（本题共 5小题，每小题4分，共20分．在每小题给出的四个选项中，有两个选项符合题目要求，全选对的得 4分，只选一个且正确的得2分，错选、不选得 0 分．） 11、使用多用电表欧姆挡测电阻时，下列说法正确的是A ．测量前应检查指针是否停在“ ”刻度线的“∞”处，如果没有则要进行“欧姆调零”B ．每一次换倍率，都要重新进行一次“欧姆调零”C ．测量时，若指针偏转很小(靠近∞附近)，应换倍率较大的倍率再测D ．测量时，若指针偏转很小(靠近∞附近)，应换倍率较小的倍率再测 12、某点电荷的电场线如图所示，下列说法正确的是A ．在A 点放一点电荷，则它所受的电场力一定从A 指向BB．A 点的场强大于B 点的场强 Ｃ．该电场是负点电荷产生的电场 Ｄ．A 点的电势高于B 点的电势 13、对一个给定的电容器充电时，下列的图像中能正确反映电容器的带电量Q 、电压U 和电容器电容C 之间关系的是：14、回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D 形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子A B射出时的动能，则下列说法中正确的是A ．增大匀强电场间的加速电压B ．增大磁场的磁感应强度C ．减小狭缝间的距离D ．增大D 形金属盒的半径15、如图所示，闭合正方形金属导线框放置垂直纸面向里的匀强磁场中，下列说法中正确的是A.当磁感应强度增加时，线框中产生逆时针方向的感应电流B.当磁感应强度增加时，线框中产生顺时针方向的感应电流C.当磁感应强度减小时，线框中产生逆时针方向的感应电流D.将正方线框拉成圆形，线框中产生逆时针方向的感应电流第Ⅱ 卷(非选择题 共50分)实验题（本题共 4小题，16、17题每空3分， 18、19题每空2三、分，共18分．）16、用螺旋测微器(千分尺)测小球直径时，示数如图所示.这时的读数是 ｍｍ17、某同学想用多用电表检测一下家庭电路的电压，他将多用电表的挡位选择旋钮放在交流250V 位置。

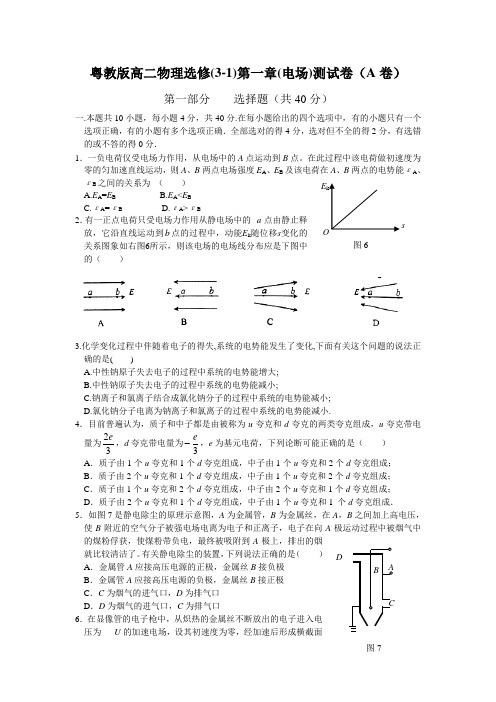

粤教版高二物理选修(3-1)第一章(电场)测试卷（A 卷）第一部分 选择题（共40分）一.本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选对但不全的得2分，有选错的或不答的得0分．1．一负电荷仅受电场力作用，从电场中的A 点运动到B 点。

在此过程中该电荷做初速度为零的匀加速直线运动，则A 、B 两点电场强度E A 、E B 及该电荷在A 、B 两点的电势能εA 、εB 之间的关系为 （ ） A.E A =E B B.E A <E B C.εA =εB D.εA >ε B 2．有一正点电荷只受电场力作用从静电场中的 a 点由静止释放，它沿直线运动到b 点的过程中，动能E k 随位移s 变化的关系图象如右图6所示，则该电场的电场线分布应是下图中的（ ）3.化学变化过程中伴随着电子的得失,系统的电势能发生了变化,下面有关这个问题的说法正确的是( )A.中性钠原子失去电子的过程中系统的电势能增大;B.中性钠原子失去电子的过程中系统的电势能减小;C.钠离子和氯离子结合成氯化钠分子的过程中系统的电势能减小;D.氯化钠分子电离为钠离子和氯离子的过程中系统的电势能减小.4．目前普遍认为，质子和中子都是由被称为u 夸克和d 夸克的两类夸克组成，u 夸克带电量为32e ，d 夸克带电量为3e，e 为基元电荷，下列论断可能正确的是（ ） A ．质子由1个u 夸克和1个d 夸克组成，中子由1个u 夸克和2个d 夸克组成； B ．质子由2个u 夸克和1个d 夸克组成，中子由1个u 夸克和2个d 夸克组成； C ．质子由1个u 夸克和2个d 夸克组成，中子由2个u 夸克和1个d 夸克组成； D ．质子由2个u 夸克和1个d 夸克组成，中子由1个u 夸克和1 个d 夸克组成．5．如图7是静电除尘的原理示意图，A 为金属管，B 为金属丝，在A ，B 之间加上高电压，使B 附近的空气分子被强电场电离为电子和正离子，电子在向A 极运动过程中被烟气中的煤粉俘获，使煤粉带负电，最终被吸附到A 极上，排出的烟就比较清洁了。

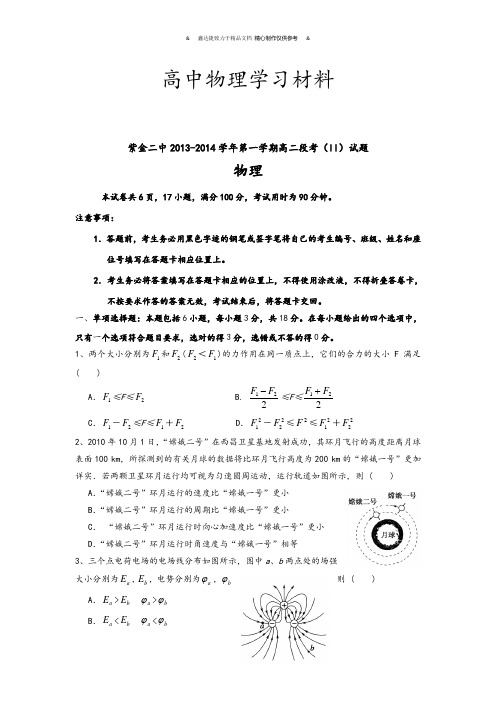

高中物理学习材料紫金二中2013-2014学年第一学期高二段考（II ）试题物理本试卷共6页，17小题，满分100分，考试用时为90分钟。

注意事项：1．答题前，考生务必用黑色字迹的钢笔或签字笔将自己的考生编号、班级、姓名和座位号填写在答题卡相应位置上。

2．考生务必将答案填写在答题卡相应的位置上，不得使用涂改液，不得折叠答卷卡，不按要求作答的答案无效，考试结束后，将答题卡交回。

一、单项选择题：本题包括6小题，每小题3分，共18分。

在每小题给出的四个选项中， 只有一个选项符合题目要求，选对的得3分，选错或不答的得0分。

1、两个大小分别为1F 和2F (2F ＜1F )的力作用在同一质点上，它们的合力的大小F 满足 ( )A ．1F ≤F ≤2F B.221F F -≤F ≤221F F +C ．1F －2F ≤F ≤1F ＋2FD ．21F －22F ≤2F ≤21F ＋22F2、2010年10月1日，“嫦娥二号”在西昌卫星基地发射成功，其环月飞行的高度距离月球表面100 km ，所探测到的有关月球的数据将比环月飞行高度为200 km 的“嫦娥一号”更加详实．若两颗卫星环月运行均可视为匀速圆周运动，运行轨道如图所示，则 ( ) A ．“嫦娥二号”环月运行的速度比“嫦娥一号”更小 B ．“嫦娥二号”环月运行的周期比“嫦娥一号”更小 C ． “嫦娥二号”环月运行时向心加速度比“嫦娥一号”更小 D ．“嫦娥二号”环月运行时角速度与“嫦娥一号”相等3、三个点电荷电场的电场线分布如图所示，图中a 、b 两点处的场强大小分别为a E ,b E ，电势分别为a ϕ，bϕ则 ( )A ．a E >b E a ϕ>b ϕB ．a E <b E a ϕ<b ϕC ．a E >b E a ϕ<b ϕD ．aE <b E a ϕ>b ϕ4、一带负电荷的质点，仅在电场力作用下沿曲线abc 从a 运动到c ，已知质点的速率是递减的。

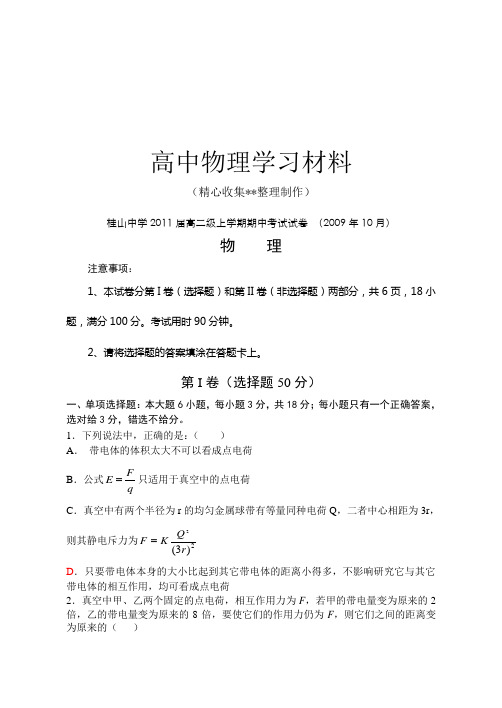

高中物理学习材料 （精心收集**整理制作）桂山中学2011届高二级上学期期中考试试卷 （2009年10月）物 理注意事项：1、本试卷分第I 卷（选择题）和第II 卷（非选择题）两部分，共6页，18小题，满分100分。

考试用时90分钟。

2、请将选择题的答案填涂在答题卡上。

第I 卷（选择题50分）一、单项选择题：本大题6小题，每小题3分，共18分；每小题只有一个正确答案，选对给3分，错选不给分。

1．下列说法中，正确的是：（ ）A ． 带电体的体积太大不可以看成点电荷B ．公式qFE =只适用于真空中的点电荷 C ．真空中有两个半径为r 的均匀金属球带有等量同种电荷Q ，二者中心相距为3r ，则其静电斥力为2)3(2r Q K F =D ．只要带电体本身的大小比起到其它带电体的距离小得多，不影响研究它与其它带电体的相互作用，均可看成点电荷2．真空中甲、乙两个固定的点电荷，相互作用力为F ，若甲的带电量变为原来的2倍，乙的带电量变为原来的8倍，要使它们的作用力仍为F ，则它们之间的距离变为原来的（ ）U 甲 乙 0 I A ．2倍 B ．4倍 C ．8倍 D ．16倍 3．如图1所示的实验中，把B 板固定，A 板向右移动逐渐靠近B 板的过程中，看到的现象和说明的问题是（ ）A ．静电计指针偏转角θ变大，说明平行板电容器的电容变大B ．静电计指针偏转角θ变大，说明平行板电容器的电容变小C ．静电计指针偏转角θ变小，说明平行板电容器的电容变小D ．静电计指针偏转角θ变小，说明平行板电容器的电容变大4．某电阻值为81Ω粗细均匀的电阻丝，将它分成n 段以后，并联一起接入电路，测得其电阻值变为9Ω。

则n 的值为（ ） A ．3 B ．4 C ．9 D ．275．一个标有“220V 60W ”的白炽灯炮，加上的电压U 由零逐渐增大到220V ，在此过程中，电压(U )和电流(I )的关系可用图线表示．图2中给出的四个图线中，肯定符合实际的是（ ）6．下列有关电源电动势的说法，错误．．的是（ ） A ．电源的电动势数值上等于不接用电器时电源正负两极间的电压 B ．电源的电动势反映了电源将其它形式能转化为电能的本领大小 C ．电源的电动势就是电压D ．电源的电动势等于电路中内、外电压之和二、双项选择题：本大题8小题，每小题4分，共32分；每小题有两个正确答案，全部选对给4分，漏选给2分，错选不给分。

高中物理学习材料（精心收集**整理制作）廉江中学2011-2012学年高二级第一学期期末考试物理试卷（理科）试卷分选择题和非选择题两部分，满分100分，考试时间50分钟.第一部分 选择题 （共46分）一、单项选择题（本题4小题，每小题4分，共16分，每小题的四个选项中只有一个符合题意）1．对比电场线和磁感线的特点，下列说法正确的是（ ）A. 电场线和磁感线都不能相交。

B ．电场线从正电荷出发，终止于负电荷；磁感线从磁体的N 极发出，终止于S 极。

C. 电场线和磁感线都是闭合的曲线。

D. 电场线和磁感线都是现实中存在的。

2． 关于磁感应强度与通电导线在磁场中受力情况及其相互关系，下列说法中正确的是（ ）A ．一小段通电直导线在磁场中不受安培力作用，该处磁感应强度一定为零B ．一小段通电直导线所受安培力的方向一定与磁场方向垂直C ．只有通电直导线与磁场方向垂直，导线才会受到安培力的作用D ．通电直导线在磁场中所受安培力越大，其磁感应强度一定越大3．以下各选项中属于交流电的是（ ）4、如图，电源电压U 不变．为使电容器的带电量增大，可采取以下那些方法：（ ）A ．增大R 1B ． 增大 R 2C ．增大R 3D ．减小R 3 ABC D二、双项选择题（本题共5小题，每小题6分，共30分，每小题只有两个选项正确，全选对的得6分，选对但不全的得3分，有选错或不答的得0分）5．磁感应强度的单位１Ｔ等于（）A．1Wb/m2B．1Wb/m C．1N/（A•m）D．1N/C6．对于右手螺旋定则（安培定则）和左手定则的说法中，正确的是（）A．判断直线电流周围的磁场方向，应用右手螺旋定则，其中大拇指所指的方向与电流方向一致B．判断环形电流中心轴上的磁场方向，应用右手螺旋定则，其中四指和环形电流方向一致C．判断通电螺线管中心轴上的磁场方向，应用左手定则，其中左手弯曲的四指和电流方向一致D．判断磁场方向、电流方向和安培力方向之间的关系，应用安培定则7．如图为某电场中的一条电场线， M 、N 是这条电场线上的两点.这两点的电势分别为φM=－6V 、φN=－2V，电子只受电场力作用，则以下判断正确的是（）A．将一个电子从 M 点由静止释放，则它一定会向N点运动；B． M 点的电场强度一定小于 N 点的电场强度；C．将一个电子从 M 点移到 N 点，电场力做功 4eV ；D．将一个电子从 M 点移到 N 点，克服电场力做功 4ev.8．如图所示，线圈A插在线圈B中，线圈B与电流表接成闭合电路，线圈A与蓄电池、开关、滑动变阻器组成另一个电路，用此装置来研究电磁感应现象，下列说法正确的是（）A. 开关闭合瞬间，电流表指针发生偏转B. 开关闭合稳定后电流表指针发生偏转C. 开关断开瞬间，电流表指针发生偏转D. 开关闭合和断开瞬间，电流表指针都不发生偏转9．如图4所示的电路电路中，A1和A2是完全相同的灯泡，线圈L 的电阻可以忽略，下列说法中正确的是（）A.闭合开关S接通电路时，A2先亮A1后亮，最后一样亮B.闭合开关S接通电路时，A1和A2始终一样亮C.断开开关S切断电路时，A2立刻熄灭，A1过一会熄灭D.断开开关S切断电路时，A1和A2都要过一会儿才熄灭图4NM第二部分非选择题（共56分）三、实验题（18分）10．在测定镍铜合金丝电阻率的实验中，待测镍铜合金丝长L约0.8m，直径d小于1mm，电阻R在5Ω左右。

高中物理学习材料唐玲收集整理2009-2010学年高二第一学期期末模拟考试物 理第I 卷（选择题，共48分）一、单项选择题（本题共8小题；每小题4分，共32分） 1．如图所示的四个实验现象中，不能表明电流能产生磁场的是A ．图甲中，导线通电后磁针发生偏转B ．图乙中，通电导线在磁场中受到力的作用C ．图丙中，当电流方向相同时，导经相互靠近D ．图丁中，当电流方向相反时，导线相互远离2．在点电荷+Q 的电场中，将一检验电荷q 从A 点分别 移动到B 、C 、D 各点时，电场力做功情况是：（ ） A ．W AB > W AC ; B ．W AD > W AB ;C ．W AC > W AD ; D ．W AB = W AC = W AD ;3． 一个带电粒子，沿垂直于磁场的方向射入一匀强磁场．粒子的一段径迹如图所示．由于带电粒子使沿途的空气电离，粒子的能量逐渐减少(带电量不变)，从图中情况可以确定 ( ) A ．粒子从a 到b ，带正电 B ．粒子从b 到a ；带正电 C ．粒子从a 到b ，带负电 D ．粒子扶b 到a ，带负电+Q BACD惠州市实验中学4、如图，电源电压U 不变．为使电容器的带电量增大，可采取以下那些方法：A ．增大R 1B ． 增大 R 2C ．增大R 3D ．减小R 35、如图所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向a 端滑动，则 A . 电灯L 更亮，安培表的示数减小 B . 电灯L 更亮，安培表的示数增大 C . 电灯L 更暗，安培表的示数减小 D . 电灯L 更暗，安培表的示数增大6、 回旋加速器是加速带电粒子的装置，如图所示其核心部分是分别与高频交流电两极相连接的两个D 形金属盒，两盒间的狭缝中形成的周期性变化的匀强电场，使粒子在每次通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底面的匀强磁场中。

高中物理学习材料（精心收集**整理制作）模块检测第Ⅰ卷选择题(共40分)一、单项选择题(本题共5小题，每小题3分，共15分)1．如图1是两个等量异种点电荷，周围有1、2、3、4、5、6各点，其中1、2之间距离与2、3之间距离相等，2、5之间距离与2、6之间距离相等．两条虚线互相垂直且平分，那么关于各点电场强度和电势的叙述不正确的是()图1A．1、3两点电场强度相同B．5、6两点电场强度相同C．4、5两点电势相同D．1、3两点电势相同解析：两个等量异种点电荷的中垂线是等势线，所以2、4、5、6的电势相等，C正确；顺着电场线的方向电势降低，1、3电势不相等，D错误；1、2之间距离与2、3之间距离相等，由场强的矢量合成可以知道1、3两点电场强度相同，A正确；2、5之间距离与2、6之间距离相等，由场强的矢量合成得5、6两点电场强度相同，B正确．答案：D2．有标有“110 V25 W”和“110 V60 W”字标的两个灯泡，要把它们接在220 V的电源上，灯泡既正常发光，又最省电的连接方式应是()解析：额定电压相同而额定功率不相同的电灯，它们的电阻是不相同的，由P＝U2/R可知，功率大的电灯的电阻比功率小的电灯的电阻小，也就是说60 W的灯泡的电阻比25 W 的灯泡的电阻小．对于A图，两灯并联后与一个滑动变阻器串联，若是滑动变阻器的分压作用与两灯并联后的分压作用相等，两灯能正常工作，整个电路消耗的电功率为170 W，有用的电功率为85 W．对于B图，若是滑动变阻器与25 W灯并联后总电阻与60 W 灯的电阻相等，两灯均能正常发光，此时电路中消耗总的电功率为120 W，有用的电功率为85 W．对于C图，因60 W灯的电阻比25 W灯的电阻小，若是再并联一个电阻后，总电阻比25 W灯的电阻更小，分压作用更小，25 W灯两端的电压可能远超过了其额定电压而被烧毁，所以C图的电路不可能使两灯正常工作；在D图中，当两个滑动变阻器与其串联的灯泡电阻分别相等时，两灯均能正常发光，电路消耗的总功率为170 W，有用的电功率为85 W．综上所述，只有B选项符合题意．答案：B3．在如图2所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U.现将R2的滑动触点向b端移动，则三个电表示数的变化情况是()图2A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小解析：滑动触点由a向b移动时，R2阻值减小，所以总电阻减小，电路中总电流增大，则内电压增大，路端电压减小，故U减小；总电流增大，R3两端电压也增大，所以并联电压减小，故I1减小，又因总电流增大，所以I2增大．答案：B4．如图3所示，匀强磁场的方向垂直纸面向里，一带电微粒从磁场边界d点垂直于磁场方向射入，沿曲线dPa打到屏MN上的a点，通过Pa段用时间为t，若该微粒经过P点时，与一个静止的不带电微粒碰撞并结合为一个新微粒．最终打到屏MN上，两个微粒所受重力均忽略．新微粒运动的()图3A．轨迹为Pb，至屏幕的时间将小于tB．轨迹为Pc，至屏幕的时间将大于tC．轨迹为Pb，至屏幕的时间将等于tD．轨迹为Pa，至屏幕的时间将大于t解析：由q v B＝m v2/r，解出r＝m v/qB，由题意知，新微粒与原来微粒相比q不变，又T ＝2πm/Bq，新微粒m变大，T变大，所以至屏幕的时间将大于t，因此选项D对．答案：D5．如图4所示为伏安法测电阻的一种常用电路．以下分析正确的是()图4 A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在最左端解析：由R测＝UI＝R＋R A，故A正确，B错误；安培表○A内接法，要求R≫R A，故C错误；开始实验时滑动变阻器滑动头P应在最右端，使电压表读数由小变大调节，故D 错误．答案：A二、双项选择题(本题共5小题，每小题5分，共25分)6．如图5所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻，此光电计数器的基本工作原理是()图5A．当有光照射R1时，信号处理系统获得高电压B．当有光照射R1时，信号处理系统获得低电压C．信号处理系统每获得一次低电压就记数一次D．信号处理系统每获得一次高电压就记数一次解析：当光照时，光敏电阻R1的阻值减小，R2上的电压增大，当有物体通过时，相当于无光照，R1阻值增大，R2电压减小，所以信号处理系统每获得一次低电压记数一次，因此A 、C 正确．答案：AC7．如图6所示，质量为m 、电荷量为q 的带正电粒子，以初速v 0垂直进入相互正交的匀强电场E 和匀强磁场B ，从P 点离开该区域的速率为v 0，此时侧向位移量为s ，下列说法中正确的是( )图6A ．在P 点带电粒子所受洛伦兹力有可能比电场力大B ．带电粒子的加速度大小恒为Bq v 0－qE mC ．带电粒子到达P 点和速率为v P ＝v 20＋2qEs mD ．带电粒子到达P 点和速率为v P ＝v 20－2qEs m 解析：应注意分析带电粒子进入相互正交的匀强电场与匀强磁场后，在场中受到的电场力与洛伦兹力的大小及电场力对粒子做功引起速率变化，而速率的变化又引起洛伦兹力大小的变化．带电粒子进入电场时，受到电场力F E ＝Eq ，方向竖直向上；受到磁场力F B ＝Bq v 0，方向竖直向下，由于这时F E >F B ，粒子向上偏转且能从P 点射出，但粒子在侧移过程中，电场力对其做正功，其速度v 不断增大，F B 亦随之增大，故到达P 点时有可能F B >F E ，选项A 正确．带电粒子进入该区域后，速率增大，F B 增大且F B 方向不断变化，因此加速度大小仅在一进入区域瞬间为|Bq v 0－qE |/m ，其他各处均不为该值，选项B 错．由于粒子在正交电场、磁场中受电场力和洛伦兹力不平衡，粒子做变加速运动，其轨迹既非圆弧，亦非抛物线，不能用匀变速运动有关规律求解v P .可考虑用动能定理求解，因为洛伦兹力不做功，电场力对其做正功，则有：qEs＝12m v2P－12m v2，所以v P＝v20＋2qEsm，故选项C正确，选项D错误．答案：AC8．如图7所示为一个质量为m，电荷量为＋q的圆环，可在水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度为B垂直纸面向里的匀强磁场中，现给圆环向右的初速度v0，在以后的运动过程中，圆环运动的速度—时间图象可能是下图中的()图7解析：若满足q v0B＝mg，则有N＝0，f＝0，圆环做匀速直线运动，A项正确．若q v0B>mg，N向下，有f＝ma，即μ(q v B－mg)＝ma，随v减小，a减小，当a＝0时v达最小，v m＝mgqB，D项正确．若q v0B<mg，N向上，有f＝ma，即μ(mg－q v B)＝ma，随v减小，a增大，圆环做a逐渐增大的减速运动直到静止，C项错误．答案：AD9．压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图8所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一质量为m的物体，电梯静止时电流表示数为I0，电梯在不同的运动过程中，电流表的示数分别如图9(甲)、(乙)、(丙)、(丁)所示，下列判断中正确的是()图8图9A．(甲)图表示电梯可能做匀速下降运动B．(乙)图表示电梯可能做匀加速上升运动C．(丙)图表示电梯可能做匀加速上升运动D．(丁)图表示电梯可能做匀减速下降运动解析：(甲)图中电流表的示数恒等于电梯静止时电流表示数I0，说明(甲)图表示电梯静止或匀速运动，所以选项A正确；(乙)图中电流表的示数从I0均匀增大，说明压敏电阻的阻值均匀减小，压敏电阻所受压力均匀增大且大于重力，由牛顿第二定律可知a＝F/m－g，所以(乙)图表示电梯的加速度方向向上，且加速度越来越大，电梯可能做变减速下降运动或变加速上升运动，选项B错；(丙)图中电流表的示数恒等于2I0，说明压敏电阻所受压力恒定且大于重力，电梯加速度恒定且方向向上，所以选项C正确；(丁)图中电流表的示数从2I0均匀减小，说明压敏电阻的阻值均匀增大，压敏电阻所受压力均匀减小且大于重力，由牛顿第二定律可知a＝F/m－g，所以(丁)图表示电梯的加速度方向向上，且加速度越来越小，电梯可能做变减速下降运动或变加速上升运动，选项D错．答案：AC10．一个点电荷在磁场中运动，某时刻速度方向如图10，受到的重力和洛伦兹力的合力的方向恰好与速度方向相反，不计阻力，那么接下去的一小段时间内，点电荷()图10A ．可能做匀减速运动B ．不可能做匀减速运动C ．可能做匀速直线运动D ．不可能做匀速直线运动解析：当点电荷受的洛伦兹力与重力的合力与速度方向相反时，粒子速度要减小，所受的洛伦兹力F ＝Bq v 减小．合力方向发生变化．粒子将做曲线运动．所以答案A 、C 错，B 、D 正确．考查受洛伦兹力在复合场中的运动，运动和力的关系．答案：BD第Ⅱ卷 非选择题(共60分)三、填空题(本题共3道小题，每小题5分，共15分)11．如图11所示电路中，R 1＝8 Ω，R 2＝2 Ω，R 3＝3.2 Ω，当通过电流时，各个电阻两端电压之比U 1∶U 2∶U 3＝________，各电阻中电流之比I 1∶I 2∶I 3＝________，各电阻消耗的电功率之比P 1∶P 2∶P 3＝________.图11解析：R 1和R 2并联的总电阻为R 12＝8×28＋2Ω＝1.6 Ω，设R 1两端电压U 1＝U ，因为R 2和R 1并联，所以U 1＝U 2＝U ，又因R 1与R 2并联后和R 3串联，而R 3＝3.2 Ω＝2R 12，所以U 3＝2U ，故U 1∶U 2∶U 3＝1∶1∶2，设R 1电流I 1＝I ，因R 2＝14R 1，所以I 2＝4I (并联电路各电阻的电流跟它们的阻值成反比)，而I 3＝I 1＋I 2＝5I ，故I 1∶I 2∶I 3＝1∶4∶5.设R 1电功率P 1＝P ，因R 2＝14R 1，所以P 2＝4P (并联电路各电阻电功率跟电阻成反比)，又因为I 3＝5I ，U 3＝2U 1，所以P 3＝10P ，得P 1∶P 2∶P 3＝1∶4∶10.答案：1∶1∶2 1∶4∶5 1∶4∶1012．在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的器材有：A．小灯泡(额定电压为3.8 V，额定电流约0.3 A)B．直流电流表A(0～0.6 A，内阻约0.5 Ω)C．直流电压表V(0～6 V，内阻约5 kΩ)D．滑动变阻器R1(0～10 Ω，2 A)E．滑动变阻器R2(0～100 Ω，0.2 A)F．电源(6 V，内阻不计)G．开关S及导线若干(1)实验中滑动变阻器应选用______(选填“R1”或“R2”)；(2)某同学设计了实验测量电路，通过改变变阻器的滑片位置，使电表读数从零开始变化，记录多组电压表的读数U和电流表的读数I.请在图12甲中用笔画线代替导线，将实验电路连接完整；(3)该同学在实验中测出8组对应的数据(见下表)：次数 1 2 3 4 5 6 7 8U/V 0 0.20 0.50 1.00 1.50 2.00 3.00 3.80I/A 0 0.08 0.13 0.18 0.20 0.24 0.29 0.33则小灯泡的额定功率为______W，该测量值______(选填“大于”“小于”或“等于”)真实值．请在图乙坐标中，描点作出U-I图线．由图象可知，随着电流的增大，小灯泡的电阻______(选填“增大”“减小”或“不变”)甲乙图12解析：本题考查描绘小灯泡伏安特性曲线．小灯泡两端的电压要从0开始连续变化，所以滑动变阻器选用分压接法，小灯泡额定电流为0.3 A，所以应该选用R1.小灯泡电阻R L＝3.80.3Ω＝12.7 Ω，因为R VR L>R LR A，故电流表选用外接法．P＝IU＝3.8×0.33＝1.25 W，在U-I图线中图线上点与坐标原点连线的斜率表示电阻，所以随电流增大，小灯泡的电阻增大．答案：(1)R 1 (2)如图甲所示(3)1.25 大于 如图乙所示 增大甲 乙13．如图13所示，在x 轴的上方(y ≥0)存在着垂直于纸面向外的匀强磁场，磁感应强度为B .在原点O 有一个离子源向x 轴上方的各个方向发射出质量为m 、电荷量为q 的正离子，速率都是v ，对于那些在xOy 平面内运动的离子，在磁场中可能到达的最大x ＝________，最大y ＝________.图13解析：由左手定则可以判定，正离子进入磁场后沿顺时针方向做匀速圆周运动，运动半径均为m v /qB ；其中沿x 轴负方向进入磁场中的离子具有最大y ＝2r ＝2m v /qB ，沿y 轴正方向进入磁场中的离子具有最大x ＝2r ＝2m v /qB .答案：2m v qB 2m v qB四、计算或论述题(本题共4小题，共45分，解答应写出必要的文字说明，方程式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位)14．(10分)如图14所示，水平放置的两平行板A 、B 相距h ，上板带正电．现有质量为m 、带电荷量为＋q 的小球在A 板下方距B 板为H 处，以初速v 0竖直向上从B 板小孔进入板间的电场，欲使小球刚好打到A 板上，A 、B 间电势差U AB 应为多大？图14解析：由题意知，带电小球在运动过程中必受重力作用，当进入两板间时将同时受重力和电场力的作用，故小球运动分两个过程，在B 板下方时仅受重力作用，做竖直上抛运动；进入电场后受向下的电场力和重力作用，做匀减速直线运动．对第一个运动过程v 2B －v 20＝－2gH①对第二个运动过程，加速度为a ＝mg ＋qE m按题意h 为减速运动的最大位移，故有h ＝v 2B2a ，整理得v 2B ＝2gh ＋2ghE m ②①②两式联立解得hE ＝m [v 20－2g (H ＋h )]2q注意到平板电容器内部匀强电场的场强和电势差的关系，易知U ＝hE .答案：U AB ＝m [v 20－2g (H ＋h )]2q15．(10分)如图15所示，R 1＝6 Ω，R 2＝3 Ω，R 3＝8 Ω，R 5＝6 Ω.若电路消耗的总功率为P 总＝30 W ，电源输出功率为P 出＝28.4 W ，电源内阻r ＝0.4 Ω，求：图15(1)AB 间的电阻U AB 是多少？ (2)电源电动势E 是多少？解析：本题涉及三个功率，它们的关系是：P 总＝P 出＋P 内，其中P 总＝IE ，P 出＝IU ，P＝I2r，所求电压U AB不是路端电压，而是外电路的部分，可用部分电路欧姆定律求解．(1)P内＝P总－P出＝(30－28.4) W＝1.6 W又由P内＝I2r，可得干路电流I＝P内r＝1.60.4A＝2 AA、B部分的总电阻为R2、R5并联，与R1串联后再与R3并联，可计算其总阻值R AB＝4 Ω.于是U AB＝IR AB＝2×4 V＝8 V.(2)又因为P出＝I2R，R是包括R4的电路总电阻，可得R＝P出I2＝28.422Ω＝7.1 Ω由闭合电路欧姆定律知E＝I(R＋r)＝2(7.1＋0.4) V＝15 V.答案：(1) 8 V(2) 15 V16．(12分)如图16所示，在第一象限有一匀强电场，场强大小为E，方向与y轴平行；在x轴下方有一匀强磁场，磁场方向与纸面垂直．一质量为m、电荷量为q(q>0)的粒子以平行于x轴的速度从y轴上的P点处射入电场，在x轴上的Q点处进入磁场，并从坐标原点O离开磁场．粒子在磁场中的运动轨迹与y轴交于M点．已知OP＝l，OQ＝23 l.不计重力．求：图16(1)M点与坐标原点O间的距离；(2)粒子从P点运动到M点所用的时间．解析：(1)点电荷在电场中做类平抛运动，在y轴负方向上做初速度为零的匀加速运动，设加速度的大小为a；在x轴正方向上做匀速直线运动，设速度为v0；粒子从P点运动到Q 点所用的时间为t 1，进入磁场时速度方向与x 轴正方向的夹角为θ，则 a ＝qE m① t 1＝2y 0a② v 0＝x 0t 1③其中x 0＝23l ，y 0＝l 又有tan θ＝at 1v 0④联立①②③④式，得 θ＝30°⑤因为M 、O 、Q 点在圆周上，∠MOQ ＝90°，所以MQ 为直径，从图中的几何关系可知，R ＝23l ⑥ MO ＝6l⑦(2)设粒子在磁场中运动的速度为v ，从Q 到M 点运动的时间为t 2，则有 v ＝v 0cosθ ⑧ t 2＝πR v⑨点电荷自P 点出发到M 点所用的时间t 为 t ＝t 1＋t 2⑩联立①②③⑤⑥⑦⑧⑨⑩式， 并代入数据得 t ＝(32π＋1)2ml qE ⑪答案：(1)6l (2)(32π＋1)2mlqE ⑪17．(13分)如图17甲所示，两块水平放置的金属板长为L＝1.40 m，间距为d＝30 cm，两板间有B＝1.25 T，方向垂直纸面向里的匀强磁场和图乙所示的脉动电压．加有电压时，上板电势高，当t＝0时，质量m＝2.00×10－15 kg、电荷量q＝1.00×10－10 C的正粒子，以速度v0＝4.00×103 m/s从两板中央水平射入，不计重力，试分析：(1)粒子在两板间如何运动？会不会碰到极板上？(2)粒子在两板间运动时间是多少？图17解析：因所加的电压是脉动电压，前半周期有一个恒定电压，而后半周期无电压，则我们考虑正粒子的运动时也只需考虑这两种情况即可．(1)0～10－4 s内，粒子同时受到方向相反的电场力和洛伦兹力的作用，大小分别为：F＝qE＝q Ud＝5×10－7 N，f洛＝q v0B＝5×10－7 N.因为F＝f洛，所以粒子做匀速直线运动，相应的位移为L0＝v0t＝4.00×103×1×10－4m ＝0.4 m在10－4～2×10－4 s内无电场，粒子在洛伦兹力作用下做匀速圆周运动，轨道半径为：r＝m v0qB＝6.4×10－2 m<d4.运动周期为T＝2πm qB＝2×3.14×2.00×10－5 1.00×10－10×1.25s≈1.00×10－4 s.所以，粒子不会打到极板上，并在无电场时间内恰好在磁场运动一周，当两板间又加周期性电压时，粒子又重复上述运动，轨迹如图所示．(2)粒子在极板间匀速运动的总时间为 t 1＝L v 0＝ 1.404.00×103 s ＝3.5×10－4 s. 而做匀速圆周运动的时间为 t 2＝3T ＝3×10－4 s所以在两板间运动的总时间为： t ＝t 1＋t 2＝6.5×10－4 s.答案：(1)匀速直线运动，不会打到极板上 (2)t ＝6.5×10－4 s。

高中物理学习材料（精心收集**整理制作）罗定邦中学高二物理月考试题10.15一、单项选择题（每题3分，错选和不选得0分，共27分，请将答案填写在选择题答题区域）1、点电荷是静电学中的一个理想模型，它是指（）A、体积很小的带电体B、球形带电体C、带电少的带电体D、大小和形状对作用力影响可忽略的带电体2、关于摩擦起电和感应起电，以下说法正确的是（）A、摩擦起电是因为电荷的转移，感应起电是因为产生电荷B、摩擦起电是因为产生电荷，感应起电是因为电荷的转移C、不论摩擦起电还是感应起电都是电荷的转移D、以上说法均不正确3、真空中甲、乙两个固定的点电荷，相互作用力为F，若甲的带电量变为原来的2倍，乙的带电量变为原来的4倍，它们之间的距离不变，则甲、乙之间静电力变为原来（）A、2倍B、4倍C、8倍D、16倍4．下列有关电源电动势的说法，错误．．的是（）A．电源的电动势数值上等于不接用电器时电源正负两极间的电压B．电源的电动势反映了电源将其它形式能转化为电能的本领大小C．电源的电动势就是电压D．电源的电动势等于电路中内、外电压之和5．下列关于电阻率的叙述，错误．．的是（）A．当温度极低时，超导材料的电阻率会突然减小到零B．常用的导线是用电阻率较小的铝、铜材料做成的C．材料的电阻率取决于导体的电阻、横截面积和长度D．材料的电阻率随温度变化而变化6．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是（）A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变7．一个标有“220V 60W”的白炽灯炮，加上的电压U由零逐渐增大到220V，在此过程中，电压(U)和电流(I)的关系可用图线表示．图2中给出的四个图线中，肯定符合实际的是（）8、两电阻R1、Ｒ2的电流I和电压U的关系如图所示，可知R1/Ｒ2为：（）A．1∶３B．３∶１C．１∶3D．3∶１9、两根材料和粗细相同的电阻丝，它们的长度之比为2：3 ，则它们电阻之比为：（）A、2：3B、3：2C、4：9D、9：4二、双项选择题（每题6分，漏选得3分、错选和不选得0分，共30分请将答案填写在选择题答题区域）10、关于电场线的说法，正确的是( )A、电场线的方向，就是电荷受力的方向B、正电荷只在电场力作用下一定沿电场线运动C、电场线越密的地方，电场强度越强D 、静电场的电场线是不闭合的11、如图所示，电场中有A 、B 两点，则下列说法中正确的是（ ）A 、电势B A ϕϕ> B 、电势B A ϕϕ>C 、场强B A E E <D 、场强B AE E >12、关于电场强度的叙述，正确的是（ ）A 、沿着电场线的方向，场强越来越小B 、电场中某点的场强方向一定是该点试探电荷的受力方向C 、沿着电场线的方向，电势越来越小D 、负点电荷形成的电场，离点电荷越近，场强越大 13、关于静电场的下列说法中正确的是（ ）A 、电场中电势较高处的电场强度也一定较大B 、同一电场中等势面较密处的电场强度也一定较大C 、电场中的电场线一定与等势面垂直相交D 、非匀强电场中将一电子由静止释放后一定沿电场线运动14、如果在某电场中将8100.5-⨯C 的电荷由A 点移到B 点，电场力做功为3100.6-⨯J ，那么（ ）A ．A 、B 两点间的电势差是1.2×105 v B ．A 、B 两点间的电势差是3.0×10-10vC ．若在A 、B 两点间移动2×10-8的电荷，电场力将做2.4×10-3J 的功D ．若在A 、B 两点间移动1×10-7C 的电荷，电场力将做3×10-3J 的功一、 二、选择题答题区域（请将正确答案填写在下列对应区域，第1-7题，每题4分，共28分；第8-12题，每题6分，共30分。

高中物理学习材料 （精心收集**整理制作）陆丰市甲子中学2010年高二期末考试试题考试内容《电场、电路、磁场、电磁感应》答题时间90分钟，满分100+10分一、选择题（共30分），1-5为单项，6-10为双项，请将答案填写在答题纸中：1. 某电解池中若在2s 内各有1.0×1019个二价正离子和2.0×1019个一价负离子通过某截面，那么通过这个截面的电流是:A 0B 0.8AC 1.6AD 3.2A 2．如图所示，闭合S ，灯L 不亮，用电压表测得A 、B 间电压 为零，若电路只有一处发生故障，则其原因可能是:A L 短路B L 断路C R 短路D R 断路3. 如图所示电路中当变阻器R 2的滑动头P 向b 移动时:A 电压表示数变大,电流表示数变小B 电压表示数变小,电流表示数变大C 电压表示数变大,电流表示数变大D 电压表示数变小,电流表示数变小4. 关于磁感应强度B,下列说法中正确的是:A 磁场中某点B 的大小,跟放在该点试探电流元的情况有关B 磁场中某点B 的方向,跟该点处试探电流元所受磁场力的方向一致C 在磁场中某点处试探电流元不受磁场力作用时,该点B 值大小为零D 垂直放入磁场中同一试探电流元,所受磁场力越大处,该点B 值大小越大5．如图所示，匀强磁场的磁感应强度为B ，一个不计重力的带负电粒子，在XOY 平面以速度v 由坐标原点射出。

速度方向跟X 轴和Y 轴的夹角都为45°，这个粒子的质量为m ，带电量为-q ，则粒子通过X 轴和Y 轴时的坐标分别为： A X=Bq mv 2， Y= －Bq mv 2 B X=－Bq mv 2 ， Y= Bqmv 2 C X=Bq mv 2， Y=0 D X=0， Y=Bqmv 2 6. 如右图所示，平行板间的匀强电场范围内存在着与电场正交的匀强磁场，带电粒子以速度v 0垂直电场从P 点射入平行板间，恰好沿纸面匀速直线运动，从Q 点飞出，忽略重力，下列说法正确的是：A 磁场方向垂直纸面向里×S LAB RR 3R 1R 2 EA V r a bPB 磁场方向与带电粒子的符号有关C 带电粒子从Q 沿QP 进入，也能做匀速直线运动D 粒子带负电时，以速度v 1从P 沿PQ 射入，从Q '飞出，则v v 10<。
