AutoCAD2010标准教程(第5章)

AutoCAD2010标准教程(第5章)

5.1.3 利用“特性匹配”修改对象特性
调用方法： （1）工具栏：【特性匹配】按钮 （2）菜单：【修改】‖【特性匹配】 （3）命令行：matchprop

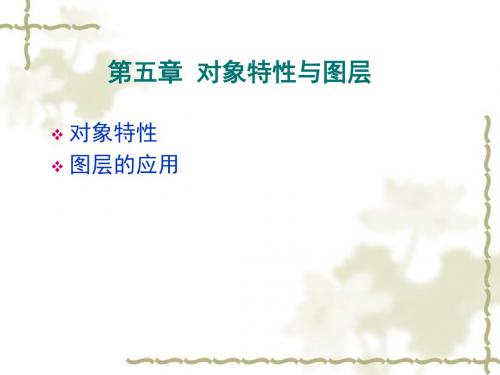

5.2图层的概念
图层就像是透明的胶片，可以 在其上绘制不同的对象，同一 个图层中的对象默认情况下都 具有相同的颜色、线型、线宽 等对象特征，可以透过一个或 者多个图层看到下面其他图层 上绘制的对象。
创建图层的工程如下：
（1）单击【图层】工具栏上的【图层】按钮，打开【图层特 性管理器】对话框。
（2）在【图层特性管理器】中单击【新建】按钮，新的图层 以临时名称“图层1”显示在列表中，并采用默认设置的特性。
（3）输入新的图层名。 （4）单击相应的图层颜色、线型、线宽等特性。 （5）需要创建多个图层时，需要再次单击【新建】按钮，并
5.1.1 设置新创建图形对象的特性
通过【对象特性】工具栏 可以控制新建对 象的颜色、线型、线宽等，要注意对象特 性中的逻辑特性“ByLayer”，意即“随 层”，表示此特性跟随图层中的设定
通过【格式】下拉菜单中的【颜色】、 【线型】、【线宽】等命令
1、设置颜色
调用颜色命令的方法： （1）选择菜单：【格式】‖【颜色】 （2）命令行：color/（回车）
使用change命令 使用【特性】选项板 使用【特性匹配】命令 练习：
1、使用【特性】工具栏
2、使用“特性”选项板
调用对象特性管理器的方法：
（1）【标准】工具栏：【对象特性】按钮 （2）菜单：【工具】‖【选项板】‖【特性】 （3）命令行：properties （4）快捷键：Ctrl+1
每个图层还具备控制图层可见 和锁定等的控制开关。可以很 方便地进行单独地控制，运用 图层可以很好的组织不同类型 的图形信息，使得这些信息便 于管理

AutoCAD2010机械制图标准教程

AutoCAD2010机械制图标准教程

*指定另一条射线要经过的点，或按Enter键结束命令*

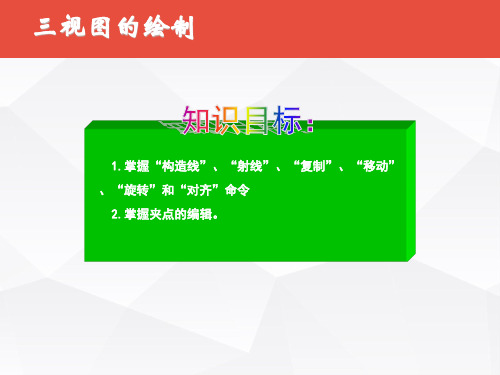

三视图的绘制
三、复制命令
1.功能 “copy”命令用于将选定的对象在指定的位置上进行一次或 多次复制。
2.执行命令的方法
修改工具栏：单击“复制”按钮。 copy，按Enter键。
“修改”→“复制”。
三视图的绘制
3.操作步骤 以复制如图（a）所示图形，效果如图（b）所示为例。
三视图的绘制
操作步骤如下。
选择“修改”→“复制”菜单，命令行提示如下。 命令: _copy
选择对象：找到1个
选择对象：
*选择要复制的图形*
*按Enter键确认* *系统提示* *更改复制模式*
当前设置：复制模式=单个
指定基点或 ［位移(D)/模式(O)］ <位移>:o
指定基点或 ［位移(D)/模式(O)］ <位移>: 指定第二个点或 <使用第一 个点作为位移>: 指定第二个点或 ［退出(E)/放弃(U)］ <退出>: 指定第二个点或 ［退出(E)/放弃(U)］ <退出>: 指定第二个点或 ［退出(E)/放弃(U)］ <退出>: *按Enter确认，共复
三视图的绘制
2）两对点方式对齐两对象
使如图（a）所示的盘类零件与右侧的支座对齐，效果如图（b）所示
三视图的绘制
操作步骤如下。 选择“修改”→“三维操作”→“对齐”菜单，命令行提示如下。 命令: _align 选择对象： 指定第一个源点： 指定第一个目标点： 指定第二个源点： 指定第二个目标点： *选择盘类零件* *指定点1 * *指定点1′* *指定点2* *指定点2′*
2.执行命令的方法 绘图工具栏：单击“构造线”按钮。 xline，按Enter键。

AutoCAD机械制图实训教程ppt课件

AutoCAD机械制图实训教程ppt课件
目录
AutoCAD 2010的基本操作
任务二 AutoCAD 2010在经典绘图环境下的设
三、图层的设置与控制
2.图层的设置
线宽的设置
线型设置
4
图层颜色的设置 新建图层并设置图
层特性
3
“图层特性管理器”
2
对话框的组成
5
1
图层的几种状态
6
当前图层的设置
7
目录
AutoCAD 2010的基本操作
任务二 AutoCAD 2010在经典绘图环境下的设
目录
AutoCAD 2010的基本操作
任务二 AutoCAD 2010在经典绘图环境下的设
五、绘图辅助工具的设置与使用
2.捕捉模式
捕捉是指捕捉模型空间或图纸空间内的不可见 点的矩形阵列。单击状态栏中的“捕捉模式”按 钮 ，当它呈蓝色高亮时，“捕捉模式”打开。 再次单击“捕捉模式”按钮 ，即可关闭“捕捉 模式”。
知识目标
掌握“删除”命令的使用。
目录
AutoCAD 2010的基本操作
任务二 AutoCAD 2010在经典绘图环境下的设
技能目标
1．掌握绘图环境（单位、图形界限、图层）的 设置方法；
2．掌握“栅格”、“捕捉”、“极轴”、“对 象捕捉”及“对象追踪”等辅助绘图工具 的使用方法。
目录
AutoCAD 2010的基本操作
目录
AutoCAD 2010的基本操作
任务二 AutoCAD 2010在经典绘图环境下的设
五、绘图辅助工具的设置与使用
草图设置” 对话框
目录
AutoCAD 2010的基本操作
任务二 AutoCAD 2010在经典绘图环境下的设

机械CADAutoCAD2010入门 机械制图 实例与操作

机械CADAutoCAD2010入门 机械制图 实例与操作
在世界坐标系 （WCS）图标中， 坐标原点处有一 个“口”标志
在用户坐标系 （UCS）图标中， 坐标系原点处不 再有“口”标志
9/15/2013
1.2.7
命令行与文本窗口
命令行是一个交互式窗口，用户可以通过命令行输入 AutoCAD的各种命令及参数，而命令行也会显示出各命令 的具体操作过程和信息提示 。例如，在命令行中输入 “LINE”并按【Enter】键，此时命令行窗口将提示您指 定直线的第一点 。
9/15/2013
利用AutoCAD 2010新增的参数化绘图功能，可以动 态控制图形对象的形状、大小和位臵，从而高效地对图形 进行修改。
几何约束
尺寸约束
绘制三维零件图和装配图：在AutoCAD中，不仅可以直 接绘制长方体、球体、圆柱体等基本实体，还可以将一些 平面图形通过拉伸、旋转等方法转换为三维图形，如图13左图所示。另外，借助各种三维修改命令，还可以将已 绘制好的零件图按照一定关系进行组装，从而得到整个产 品的装配图。
9/15/2013
1.1.2
学习AutoCAD 的要点
（1）熟悉AutoCAD的绘图命令。在AutoCAD中，无论是选 择了某个菜单项，还是单击了某个工具按钮，其作用都 相当于执行了一个命令。因此，用户必须对每个命令的 功能和用途了如指掌，这样在实际绘图时才能具体问题 具体分析，选择最恰当的绘图命令和绘图方法。 （2）掌握常用命令的英文全称或缩写。AutoCAD的大多 数绘图命令都可通过在命令行中输入命令名称来执行， 因此，为了提高绘图效率，建议大家在学习的过程中逐 步掌握一些常用命令的英文全称或缩写。例如，“直线” 命令的英文全称为“LINE”，缩写为“L”，表示输入英 文字母“L”并按【Enter】键，系统即可执行LINE命令。

AutoCAD 2010计算机辅助设计立体化教程第5章

AutoCAD 2010计算机辅助设计立体化教程第5章

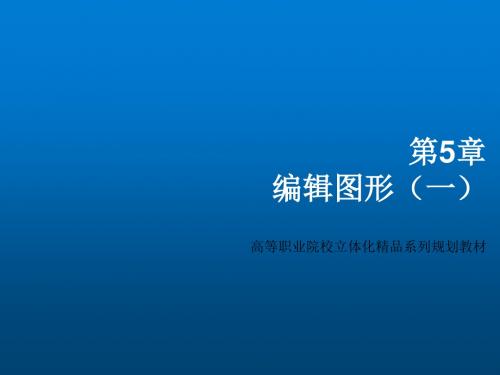

第5章 编辑图形（一）
高等职业院校立体化精品系列规划教材
学习目标
知识目标
● ● ● ● 掌握选择对象的各种方法。 掌握设置图形特性的操作。 掌握圆角、修剪、延伸、打断图形的操作。 掌握倒角、拉伸、拉长、合并图形的操作。
课堂实例预览
主要内容
1
2 3 选择图形 设置法兰盘的图形特性 绘制双人沙发
（1）选择两条相互垂直的辅助线，单击“特性”组中的“对 象颜色”下拉列表框，在其中选择相应选项，如左图。 （2）选择第二大的圆形，然后单击“特性”组中的“对象颜 色”下拉列表框，在其中选择相应选项。 （3）选择最大的圆形，然后单击“特性”组中的“线宽”下 拉列表框，在其中选择相应选项，如右图。
修改图形特性
绘制圆角图形
（2）在命令行中执行Rectang（REC）命令，绘制一个长度为 1260、宽度为780 的矩形，其命令行操作如下。
绘制圆角图形
（3）在命令行中执行Fillet（F）命令，对大矩形的四个角 进行圆角，其命令行操作如下。
绘制圆角图形
（3）在命令行中执行Fillet（F）命令，对大矩形的四个角 进行圆角，其命令行操作如下。
（4）选择【格式】/【线型】菜单命令，在打开的“线型管 理器”对话框，在其中进行相应设置，如左图。 （5）选择辅助线图形，单击【常用】/【特性】组中的“线 型”下拉列表框，然后选择ACAD_ISO08W100 线型，如右图。
复制图形特性
复制图形特性的命令主要有以下两种调用方法。 1
选择【修改】/【特性匹配】菜单命令。
栏选图形的操作是指在编辑图形的过程中，当系统提示 “选择对象”时，输入F并确定，然后单击鼠标绘制任意折 线，如左图。
使用“快速选择”功能选择图形

AutoCAD2010机械制图标准教程

AutoCAD2010机械制图标准教程

图7-1-9 倒角、镜像后的图形
零件图的绘制
3）绘制键槽
（1）利用“标准”工具栏中的［实时缩放］，将图形适当放大， 利用“offset”命令，将直线1依次向右偏移5 mm、20 mm，以这两条线 与轴中心线的交点为圆心，绘制两个5 mm的圆，如图7-1-10所示。
（2）打开“切点捕捉”模式，利用“line”命令，绘制键槽的两 条水平线，然后利用“trim”和“erase”命令，将键槽多余的线修剪 处理，如图7-1-11
零件图的绘制
（3）打开“栅格”，显示图形界限。 （4）创建图层。根据表1-2，创建图层。 （5）设置文字样式。一般建立“汉字”、“西文”两个文字样 式。“汉字”样式选用“长仿宋字”，即“ GB2312”字体； “西文”样式选用“gbeitc.shx”字体，宽度因子为1.0。 （6）设置尺寸标注样式。 （7）绘制图框线。
零件图的绘制
（8）绘制标题栏，并将标题栏定义为属性块，然后将标题栏属 性块插入到图框右下角。 （9）定义表面粗糙度图块。
（10）保存样板图。 （11）调用样板图。
零件图的绘制
3.绘制图形
1）绘制中心线、轴端线
将“中心 ”将“中心线”图层设置为当前图层。线” （1） 图层设置为当前图层。
打开“正交”模式，在图框适当位置，利用“line”命 （2） 令绘制一条长159 mm的中心线（轴线），中心线两端要长于 轴长5 mm，因此中心线长为159 mm。
零件图的绘制
5.书写技术要求
将“汉字”文字样式置为当前样式，利用“mtext”命令， 书写技术要求。
6.保存图形文件
将图形文件命名为“阶梯轴样板图”，然后保存到指定文件
夹。
（ 3）
图7-1-13 绘制移出断面

AutoCAD 2010中文版应用教程 刘瑞新 第5章

AutoCAD 2010中文版应用教程
机械工业出版社
第5章
块和外部参照
学习目标
了解块、属性及参照的概念。熟练掌握块、动 态块的创建和使用方法以及属性的编辑、提取等操 作。通过本章的学习，学生应能将专业中常用的符 号、结构等分别创建为块或属性块，并掌握修改、 应用各类各类块的正确方法。
5.1 块的概念
在绘图的过程中，有些图形可能需经常使用，如 机械图中的螺栓、螺母；房屋建筑设计中的门窗、电 子元件等，如果每使用一次这样的图形，就重新绘制 一次，不但会浪费大量的时间，而且还会浪费大量的 存储空间。为解决这个问题，AutoCAD引入了块的概念 。块就是把若干图形对象组合成一个整体，给它命名 并存储在图中的一个整体图形单元。在需要用到该块 时，可以通过命令把它插入到图中任意位置，并可以 根据需要放大、缩小及旋转插入块。
（1）调用命令方式 命令：Attdisp （2）功能 属性的可见性设置。 （3）操作过程 调用该命令后，命令行提示： 输入属性的可见性设置[普通(N)/开(ON)/关 (OFF)]<普通>:
5.4.3 属性的修改
当用户定义了属性后，发现需 要改变属性名称、提示符或缺省 值时，可以采用Ddedit命令进行 修改。
（1）调用命令方式 命令：Ddedit （2）功能 修改属性定义。 （3）操作过程 调用该命令后，命令行提示： 选择注释对象或[放弃(U)]:
5.5 块的修改
5.5.1 修改由Block命令创建的块
修改用Block命令创建的块的方法是：先分解 该块再进行修改或重新绘制，然后以相同的块名 再用Block命令重新定义一次。重新定义后，将立 即修改该图形中所有已插入的同名附属块。
5.3.1 单独插入块

机械制图实训教程


目录
三、修订云线
AutoCAD 2010的基本操作
1.功能
修订云线示例
目录
AutoCAD 2010的基本操作
三、修订云线
2.执行命令的方法
“绘图”工具栏：单击“修订云线”按钮
命令行：输入 REVCLOUD，按Enter 键。
目录
菜单栏：“绘 图”→“修订云 线”。
三、修订云线
3.操作步骤
AutoCAD 2010的基本操作
形。
外切于圆（C）：AutoCAD 2010要求指定正多边形内切
3 圆的圆心和半径，系统通过该内切圆绘制所需要的正多边形。
目录
二、镜像
AutoCAD 2010的基本操作
任务二 绘制滚动轴承6206及M12螺栓
1.功能
利用“MIRROR”命令，可以 绘制完全对称的图形。以选定的 镜像线为对称轴，生成与选定对 象完全对称的镜像，原来的选定 对象可以删除或保留。
“CHAMFER”命令可以用一条 斜线连接两条不平行的直线。倒 角有两种方式，一种是指定两边 距离倒角，一种是指定距离和角 度倒角。
目录
四、倒角
AutoCAD 2010的基本操作
任务二 绘制滚动轴承6206及M12螺栓
2.执行命令的方法
“修改” 工具栏：单 击“倒角” 按钮

命令行： 输入CHAMFER， 按Enter键。
目录
AutoCAD 2010的基本操作
任务一 绘制组合体剖视图 任务二 绘制滚动轴承 6206 及 M12 螺栓
AutoCAD 2010的基本操作
知识目标
1．掌握“样条曲线”命令及其编辑方法； 2．掌握“多段线”命令及其编辑方法； 3. 掌握“修订云线”命令； 4. 掌握“打断”命令。

Auto CAD2010基本操作讲义 文档全文免费预览


此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
• 第五章 文件菜单
• 1、新建文件（这里主要讲加密文件的方法） • 2、另存为（这里主要讲去除教育版打印的问题） • 3、打印（三种起动方法）
• 第六章 编 缉 菜 单
• 1、剪切
• 2、复制 • 3、粘贴和粘贴为块
• 第七章 插入菜单
• 1、插入块 • 2、插入光栅文件
• 第八章 格式菜单
• 1、图层 • 2、线形与线宽 • 3、文字式样 • 4、标注式样 • 5、点式样
Hale Waihona Puke • 第一章 CAD界面认识
• 1、顶部左边A字工具 • 2、第二行的菜单栏 • 3、第三行的常用工具栏 • 4、左边竖向工具条 • 5、右边竖向修改工具条 • 6、正中间的绘图区 • 7、最下面的命令栏
• 第二章 绘图工具条的基本使用方法
• 1、直线工具 • 2、多边形工具 • 3、矩形工具 • 4、圆弧工具 • 5、圆形工具 • 6、创建块
Auto CAD2010基本操作 LED显示屏的CAD图纸阅读和修改
一、CAD的基本操作：这一部分我们分九章来了解与学习Auto CAD2010
• 第一章 Auto CAD界面认识 • 第二章 绘图工具条的基本使用方法 • 第三章 修改工具 • 第四章 尺寸标注 • 第五章 文件菜单 • 第六章 编缉菜单 • 第七章 插入菜单 • 第八章 格式菜单 • 第九章 工具菜单
• 7、填充工具 • 8、文字工具
• 第三章 修改工具
• 1、删除工具 • 2、复制 • 3、镜像 • 4、偏移 • 5、阵列 • 6、移动 • 7、旋转和旋转复制 • 8、缩放 • 9、拉伸 • 10、修剪 • 11、延伸 • 12、倒角 • 13、分解
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD 2010 中文版 机械制图 实训教程
于 萍
科学
编著
及
今日在线学习网 /
第5章
5.1 直齿圆柱齿轮 5.2 锥齿轮
常用件
5.3 圆柱螺旋压缩弹簧平面图
5.1 直齿圆柱齿轮
• 5.1.1 绘制直齿圆柱齿轮 • 5.1.2 标注尺寸和极限偏差 • 5.1.3 创建零件图的参数表
《AutoCAD 2010中文版机械制图实训教程》
5.2 锥齿轮
• 5.2.1 绘制锥齿轮 • 5.2.2 标注角度（度/分/秒）
《AutoCAD 2010中文版机械制图实训教程》
5.2.1 绘制锥齿轮
通过绘制锥齿轮，练习两个图形文件之间进行对象的复制、粘贴操作，按指定 尺寸缩放图形，绘制倾斜角度的射线，旋转复制图形，标注其角度和斜线尺寸。
《AutoCAD 2010中文版机械制图实训教程》
5.1.1 绘制直齿圆柱齿轮
画图要点：在剖视图中轮齿部分不画剖面线，只画齿顶线、分度线；在圆视 图中，齿顶圆、边度圆、齿根圆都省略不画。 重点练习直线绘制和构造线，倒角、圆角编辑图形，偏移、镜像复制对象， 填充图案，修改对象的线宽和线型。
《AutoCAD 2010中文版机械制图实训教程》
5.1.2 标注尺寸和极限偏差
《AutoCAD 2010中文版机械制图实训教程》
5.1.3 创建零件图的参数表
零件图中轮齿部分的尺寸只标注出齿顶圆、分度圆的直径和齿宽，而齿轮的模 数、齿数和压力角等参数在图样右上角的参数表中列出。本节就练习创建参数表， 修改表格的单元格高度、宽度，以及表格的边框线宽。
《AutoCAD 2010中文版机械制图实训教程》
5.2.2 标注角度（度/分/秒）
创建新的标注样式，在“主单位”选项卡中，“单位格式”选择“度/分/秒”， “精度”选择“0d00′ ”，即可标注角度值为（度／分／秒）单位格式。
《AutoCAD 2010中文版机械制图实训教程》
5.3 圆柱螺旋压缩弹簧平面图
本节实例按照国家标准规定的简化画法绘制圆柱螺旋压缩弹簧图形，练习 绘制两个圆的相切线，并填充图案、标注尺寸。
《AutoCAD 20版机械制图实训教程》
重点掌握角度的输入格式：<度>d<分>′<秒>″。 单击“绘图”面板名称，展开面板，单击“射线”按钮，捕捉并单击水平中心 线左侧端点，确定射线起点位置； 命令行又提示“指定通过点”，输入“@1<28d18′”，按Enter键，绘制一条射 线与水平射线之间的夹角为28度18分，如图5-2-4所示。 命令行提示“指定通过点”，输入“@1<23d39′”，按Enter键，绘制一条射线 与水平射线之间的夹角为23度39分； 命令行提示“指定通过点”，输入“@1<32d10′”，按Enter键，绘制一条射线 与水平射线之间的夹角为32度10分。按Enter键，结束射线操作。
