小管出流灌溉

喷灌技术、滴灌技术、微喷技术、小管出流技术——节水灌溉的几种灌溉技术喷灌技术喷灌是将灌溉水通过喷灌系统(或喷灌机具)，形成具有一定压力的水，由喷头喷射到空中，形成水滴状态，洒灌在土壤表面，为作物生长提供必要的水分。

喷灌比地面灌可提高产量15%-25%，灌水均匀度一般可达到80%-85%，水的有效利用率为80%以上，用水量比地面灌溉节省30%-50%；喷灌可用于各种类型的土壤和作物，受地形条件限制小；可以提高工效20-30倍；可提高耕地利用率7%-15%。

但喷灌受风的影响大，3-4级以上风力时应停止喷灌。

喷灌的蒸发损失相对较大。

喷灌系统组成：水源工程、首部装置、输配水管道系统和喷头等喷灌系统形式：管道式喷灌系统和机组式喷灌系统a、管道式喷灌系统：以输配水管网为主体，在我国使用比较广泛。

b、机组式喷灌系统：结构紧凑，使用灵活，机械利用率高，单位喷灌面积的投资较低，在农业节水灌溉中具有广泛的使用前景。

它是节水灌溉的一种形式，特别适合于大田作物的灌溉。

该种灌方法与地面灌水方法相比，有如下优点：1. 节水；不产生深层渗漏、地面径流、输水损失小；2. 节电可达27％；3. 省地30％左右；4. 增产30%左右5. 省工滴灌技术滴灌是用安装在末级管道上的滴头或与毛管制成一体的滴灌带将压力水以水滴状湿润土壤，滴灌灌水器的流量为2～12 l／h。

整个系统从首部输配水管网至滴头,保证系统在最经济条件下运行安全可靠。

滴灌系统常分为温室滴灌系统、大田滴灌系统、果树滴灌系统。

适用范围广。

滴灌与其它灌溉方式比较具有以下特点：（1）蒸发损失小；（2）局部湿润土壤、省水；（3）可根据作物的生育特点，进行自动控制；（4）可结合灌溉施肥、打药；（5）不板结土壤,改变作物根部环境；（6）因适时适量灌水，可达到提高产量和品质的效果；滴灌系统：常分为温室滴灌系统、大田滴灌系统、果树滴灌系统。

适用范围广。

微喷技术微喷灌是利用直接安装在毛管上或与毛管连接的微喷头将压力水以喷洒状湿润土壤，对作物进行灌溉的一种方式。

小管出流灌溉技术小管出流灌溉系统是中国农业大学水利与土木工程学院研究开发成功的一种微灌系统。

它主要是针对微灌系统在使用过程中灌水器易被堵塞的难题和我国农业生产管理水平不高的现实，打破了微灌灌水器流道的截面通常尺寸（一般直径为０.５～１.２毫米），采用超大流道，以直径为〖ＱＳ〗４毫米的ＰＥ塑料小管代替滴头，并辅以田间渗水沟，形成一套以小管〖ＤＫ２〗出流灌溉为主体的符合实际要求的微灌系统，如图１所示。

小管出流灌溉系统具有下列特点。

图１小管出流灌溉系统示意图(略）第一，堵塞问题小，水质净化处理简单。

小管灌水器的流道直径比滴灌灌水器的流道或孔口的直径大得多，而且采用大流量出流，解决了滴灌系统灌水器易于堵塞的难题。

因此一般只要在系统首部安装６０～８０目的筛网式过滤器就足够了（滴灌系统的过滤器的过滤介质则需要１２０～２００目）。

如果利用水质良好的井水灌溉也可以不安装过滤器。

同时，由于过滤器的网眼大、水头损第二，施肥方便。

果树施肥时，可将化肥液注入管道内随灌溉水进入作物根区土壤中，也可把肥料均匀地撒于渗沟内溶解，随水进入土壤。

特别是施有机肥时，可将各种有机肥埋入渗水沟下的土壤中，在适宜的水、热、气条件下熟第三，省水。

小管出流灌溉是一种局部灌溉技术，只湿润渗水沟两侧果树根系活动层的部分土壤，水的利用率高，而且是管网输配水，没有输渗漏损失，这些特点正好与当前我国果树栽培管理水平相适应，因而该项技术自１９７８年在北京市海淀区果园试验以来，很快得节水灌溉新技术--喷灌、微灌技术（2）李援农马孝义(712100西北农林科技大学农业水利工程学院)一、滴灌1．滴灌的特点及适用范围滴灌是将具有一定压力的水，过滤后经滴灌系统及滴水器均匀而缓慢地滴入植物根部附近土壤的局部灌溉技术。

滴灌具有以下特点：(1)省水滴灌是局部灌溉方法，它可根据作物的需要精确地进行灌溉，用管道输送，非常省水，一般比地面浇灌省水30％～50％，有些作物可达80％左右，比喷灌省水10％～20％。

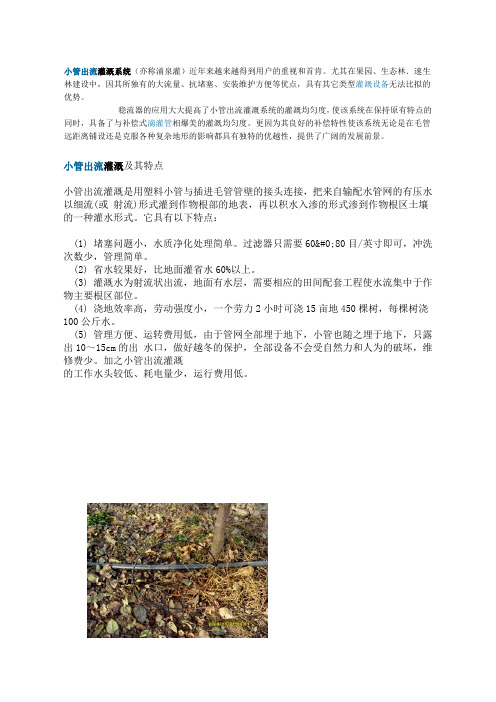

小管出流灌溉系统（亦称涌泉灌）近年来越来越得到用户的重视和首肯。

尤其在果园、生态林．速生林建设中，因其所独有的大流量、抗堵塞、安装维护方便等优点，具有其它类型灌溉设备无法比拟的优势。

稳流器的应用大大提高了小管出流灌溉系统的灌溉均匀度，使该系统在保持原有特点的同时，具备了与补偿式滴灌管相爆美的灌溉均匀度。

更因为其良好的补偿特性使该系统无论是在毛管远距离铺设还是克服各种复杂地形的影响都具有独特的优越性，提供了广阔的发展前景。

小管出流灌溉及其特点小管出流灌溉是用塑料小管与插进毛管管壁的接头连接，把来自输配水管网的有压水以细流(或射流)形式灌到作物根部的地表，再以积水入渗的形式渗到作物根区土壤的一种灌水形式。

它具有以下特点：(1) 堵塞问题小，水质净化处理简单。

过滤器只需要60�80目/英寸即可，冲洗次数少，管理简单。

(2) 省水较果好，比地面灌省水60%以上。

(3) 灌溉水为射流状出流，地面有水层，需要相应的田间配套工程使水流集中于作物主要根区部位。

(4) 浇地效率高，劳动强度小，一个劳力2小时可浇15亩地450棵树，每棵树浇100公斤水。

(5) 管理方便、运转费用低，由于管网全部埋于地下，小管也随之埋于地下，只露出10～15cm的出水口，做好越冬的保护，全部设备不会受自然力和人为的破坏，维修费少。

加之小管出流灌溉的工作水头较低、耗电量少，运行费用低。

小管出流灌溉系统的组成小管出流灌溉系统由水源工程、首部枢纽、输配水管网和小管灌水器以及各种形式的田间工程组成。

水源、首部和输配水管网与滴灌、微喷的类同，包括水泵、动力机、过滤器、施肥装置、调节装置、量测设备和干、支、毛各级管道。

灌水器采用内径d为3mm、4mm、6mm的PE塑料管及管件组成，呈射流状出流，为使水流集中于作物主要根区部位，需要相应的田间配套工程，其形式有绕树环沟、存水树盘，顺流格沟和麦桔覆盖等形式。

全部管网埋于地下(耕作层以下)，小管也随之埋于地下只露出10～15cm的出水口，位置在树冠半径2/3之处。

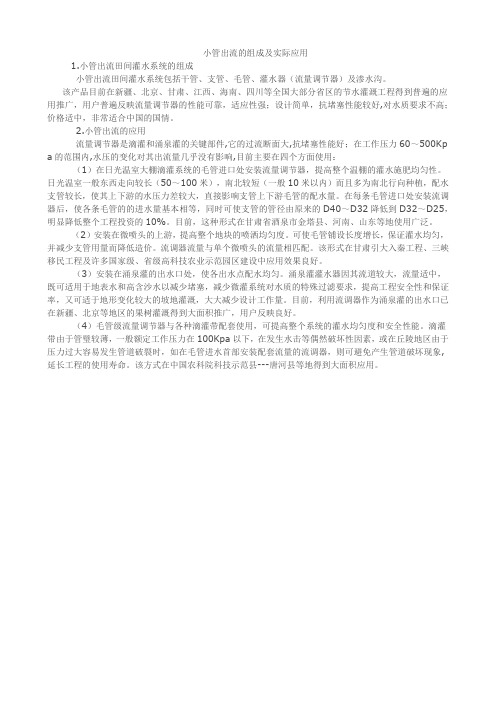

小管出流的组成及实际应用1.小管出流田间灌水系统的组成小管出流田间灌水系统包括干管、支管、毛管、灌水器（流量调节器）及渗水沟。

该产品目前在新疆、北京、甘肃、江西、海南、四川等全国大部分省区的节水灌溉工程得到普遍的应用推广，用户普遍反映流量调节器的性能可靠，适应性强；设计简单，抗堵塞性能较好,对水质要求不高；价格适中，非常适合中国的国情。

2.小管出流的应用流量调节器是滴灌和涌泉灌的关键部件,它的过流断面大,抗堵塞性能好；在工作压力60～500Kp a的范围内,水压的变化对其出流量几乎没有影响,目前主要在四个方面使用：（1）在日光温室大棚滴灌系统的毛管进口处安装流量调节器，提高整个温棚的灌水施肥均匀性。

日光温室一般东西走向较长（50～100米），南北较短（一般10米以内）而且多为南北行向种植，配水支管较长，使其上下游的水压力差较大，直接影响支管上下游毛管的配水量。

在每条毛管进口处安装流调器后，使各条毛管的的进水量基本相等，同时可使支管的管径由原来的D40～D32降低到D32～D25，明显降低整个工程投资的10%。

目前，这种形式在甘肃省酒泉市金塔县、河南、山东等地使用广泛。

（2）安装在微喷头的上游，提高整个地块的喷洒均匀度。

可使毛管铺设长度增长，保证灌水均匀，并减少支管用量而降低造价。

流调器流量与单个微喷头的流量相匹配。

该形式在甘肃引大入秦工程、三峡移民工程及许多国家级、省级高科技农业示范园区建设中应用效果良好。

（3）安装在涌泉灌的出水口处，使各出水点配水均匀。

涌泉灌灌水器因其流道较大，流量适中，既可适用于地表水和高含沙水以减少堵塞，减少微灌系统对水质的特殊过滤要求，提高工程安全性和保证率，又可适于地形变化较大的坡地灌溉，大大减少设计工作量。

目前，利用流调器作为涌泉灌的出水口已在新疆、北京等地区的果树灌溉得到大面积推广，用户反映良好。

（4）毛管级流量调节器与各种滴灌带配套使用，可提高整个系统的灌水均匀度和安全性能。

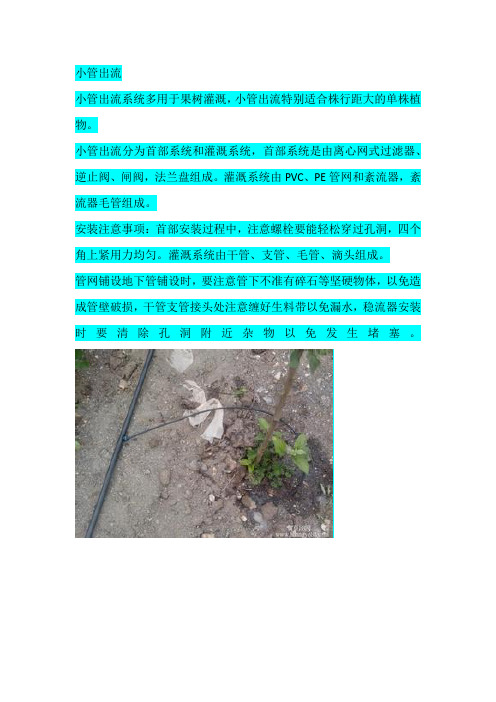

小管出流
小管出流系统多用于果树灌溉，小管出流特别适合株行距大的单株植物。

小管出流分为首部系统和灌溉系统，首部系统是由离心网式过滤器、逆止阀、闸阀，法兰盘组成。

灌溉系统由PVC、PE管网和紊流器，紊流器毛管组成。

安装注意事项：首部安装过程中，注意螺栓要能轻松穿过孔洞，四个角上紧用力均匀。

灌溉系统由干管、支管、毛管、滴头组成。

管网铺设地下管铺设时，要注意管下不准有碎石等坚硬物体，以免造成管壁破损，干管支管接头处注意缠好生料带以免漏水，稳流器安装时要清除孔洞附近杂物以免发生堵塞。

小管出流布置与特点一、微灌系统规划布置1、资料的收集与整理包括地形资料、土壤资料、气象资料、水源资料、作物种植资料、环境资料（路、电等情况）。

2、首部枢纽位置的布置结合水源工程，以管理方便，投资少为原则。

3、灌水器的选择灌水器应满足：1）流量符合设计要求；2）工作可靠，不易堵塞；3）性能规格整齐，制造误差小；4）结构简单，价格便宜。

二、管道系统的布置微灌系统的管道一般分干管、支管和毛管等三级，布置时要求干、支、毛三级管道尽量相互垂直，以使管道长度和水头损失最小。

通常情况下，保护地内一般要求出水毛管平行于种植方向，支管垂直于种植方向。

毛管、滴灌带、微喷带均有铺设长度的限度，需要考虑。

三、果树小管出流节水灌溉系统的特点（1）节能、堵塞问题小、水质净化处理简单小管灌水器的流道直径比滴灌灌水器的流道或孔口的直径大得多，而且采用大流量出流，解决了滴灌系统灌水器易于堵塞的难题。

因此，一般只要在系统首部安装60～80目的筛网式过滤器就足够了（滴灌系统过滤器的过滤介质则需要120～200目）。

如果利用水质良好的井水灌溉或水质较好水池灌溉，也可以不安装过滤器。

同时，由于过滤器的网眼大、水头损失小，既减少能量消耗，又可延长冲洗周期（2）施肥方便果树施肥时，可将化肥液注入管道内随灌溉水进入作物根区土壤中，也可把肥料均匀地撒于渗沟内溶解，随水进入土壤。

特别是施有机肥时，可将各种有机肥理入渗水沟下的土壤中，在适宜的水、热、气条件下熟化，充分发挥肥效，解决了滴灌不能施有机肥的问题。

（3）省水小管出流灌溉是一种局部灌溉技术，只湿润渗水沟两侧作物根系活动层的部分土壤，水的利用率高，而且是管网输配水，没有输渗漏损失。

据北京海淀区试验，可比地面灌溉节约用水60％以上。

（4）适应性强对各种地形、土壤、各种果树等均可适用。

（5）操作简单，管理方便。

小管出流是指在支管上打孔安装紊流器以后，在紊流器另一端安装一截毛管，直达作物根部的灌溉方式。

节水灌溉技术--微灌技术核心提示：微灌是利用微灌设备组装微灌系统，将有压水输送分配到田间，通过灌水器以微小的流量湿润作物根部附近土壤的一种局部灌水技术。

微灌是利用微灌设备组装微灌系统，将有压水输送分配到田间，通过灌水器以微小的流量湿润作物根部附近土壤的一种局部灌水技术。

微灌可以非常方便地将水施灌到每一株植物附近的土壤，经常维持较低的水压力满足作物生长需要。

微灌省水、省工、节能，灌水器的工作压力一般为50～150千帕；灌水均匀度高，可达80%～90%以上；增产，对土壤和地形的适应性强。

但微灌系统投资一般要远高于地面灌；灌水器出口很小，易堵塞，故对过滤系统要求高。

微灌系统组成：水源、首部枢纽、输配水管网、灌水器以及流量、压力控制部件和量测仪表等。

微灌系统形式：滴灌、微喷灌、小管出流灌和渗灌。

一、小管出流灌溉系统该系统主要针对国产微灌系统在使用过程中，灌水器易被堵塞的难题和农业管理水平不高的现实，打破微灌灌水器流通的截面通常尺寸，而采用超大流道，以塑料小管代替微管滴头，并辅以田间渗水沟，形成一套以小管出流灌溉为主体的符合实际要求的微灌系统。

小管出流灌溉是利用4毫米的小塑料管与毛管连接作为灌水器，以细流(射流)状局部湿润作物附近土壤。

对于高大果树通常围绕树干修一渗水小沟，以分散水流，均匀湿润树周围土壤，小管灌水器的流量为80～150升*/小时。

该系统具有以下优点：(1)堵塞问题小，水质净化处理简单；(2)施肥方便；(3)省水；(4)适应性强；(5)操作简单，管理方便。

该技术特别适合于果树的灌溉。

二、滴灌整个系统从首部输配水管网至灌水器，可根据具体情况，通过比较国内外各家产品的性能做出合理设计和最佳组合。

滴灌是利用安装在末级管道上的滴头，或与毛管制成一体的滴灌带将压力水以水滴状湿润土壤，滴灌灌水器的流量为2～12升*/小时。

滴灌与其他灌溉方式比较具有以下特点：(1)蒸发损失小；(2)因为是局部湿润土壤，省水；(3)可根据作物的生育特点，进行自动控制；(4)可结合灌溉施肥，打药；(5)不板结土壤，改变作物根部环境；(6)因适时适量灌水，可达到增产、优质的效果。

小管出流系统是一套灌溉果树用的滴灌系统，他可以适应果树种植的不均匀，高低不平等复杂情况，可以根据不同的地形调节压力，保证每棵树的出水量达到平衡。

保证灌溉的均匀度。

那么这套系统常用哪些管材呢？下面简单介绍一下：
1：滴灌地下主管道。

由于种植果树的面积一般比较大，必须在地里的合适位置设置出水口，这样就必须设置地下管，地下管常用的种类是地下PVC管，常用的型号是Φ90*0.63Mpa。

然后在地面设置Φ63的出水口。

出水口和地上主管连接。

2：地上主管常用PE管，常用的型号是Φ63*3.5mm，地上主管的一端和出水口连接，每个出水口可以分两个区。

然后支管和地上主管连接。

3：地上支管也采用PE管。

常使用的型号是Φ16*1.2mm和Φ
20*1.5mm这两种型号，通过专用打孔器在地上主管上打孔，然后安装旁通或者旁通阀连接，这个连接方式为承插式连接。

4：稳流器毛管。

稳流器毛管的型号是Φ3毛管。

使用在小管出流系统末端，连接稳流器使用
小管出流主要是使用在果树上，果树种植有一个特点就是株行距比较大，滴头的间距也比较大，所以使用的滴灌方式主要是在空管上直接打孔安装滴头，每棵树安装一个滴头，然后在每个滴头上加一段小毛管，把水引到树的根部就可以了。

小管出流主要是使用在山区，这种地形高差变化很大，所以要求出水必须均匀，那么对于这种情况，使用的滴头必须具有压力补偿的作用，我们生产滴头主要有两种方式，一种是可拆洗压力补偿式滴头，另一种是稳流器，这两种滴头都具有压力补偿的作用，在压力不同的地方出水量都是一样的。

这种滴头可以自己调节压力，使不同的地方的出水量一样。

小管出流灌溉1、小管出流灌溉及其特点小管出流灌溉是用塑料小管与插进毛管管壁的接头连接，把来自输配水管网的有压水以细流(或射流)形式灌到作物根部的地表，再以积水入渗的形式渗到作物根区土壤的一种灌水形式（图37P90）。

它具有以下特点：(1) 堵塞问题小，水质净化处理简单。

过滤器只需要60�80目/英寸即可，冲洗次数少，管理简单。

(2) 省水较果好，比地面灌省水60%以上。

(3) 灌溉水为射流状出流，地面有水层，需要相应的田间配套工程使水流集中于作物主要根区部位。

(4) 浇地效率高，劳动强度小，一个劳力2小时可浇15亩地450棵树，每棵树浇100公斤水。

(5) 管理方便、运转费用低，由于管网全部埋于地下，小管也随之埋于地下，只露出10～15cm的出水口，做好越冬的保护，全部设备不会受自然力和人为的破坏，维修费少。

加之小管出流灌溉的工作水头较低、耗电量少，运行费用低。

2、小管出流灌溉系统的组成小管出流灌溉系统由水源工程、首部枢纽、输配水管网和小管灌水器以及各种形式的田间工程组成。

水源、首部和输配水管网与滴灌、微喷的类同，包括水泵、动力机、过滤器、施肥装置、调节装置、量测设备和干、支、毛各级管道。

灌水器采用内径d为3mm、4mm、6mm的PE塑料管及管件组成，呈射流状出流，为使水流集中于作物主要根区部位，需要相应的田间配套工程，其形式有绕树环沟、存水树盘，顺流格沟和麦桔覆盖等形式。

全部管网埋于地下(耕作层以下)，小管也随之埋于地下只露出10～15cm的出水口，位置在树冠半径2/3之处。

3、小管出流灌溉系统的布置 小管出流灌溉系统的水源工程、首部枢纽和系统管网的布置与滴灌相同，可参阅滴灌部分的有关内容。

小管出流灌溉的毛管和灌水器的布置应依据作物的行距和株距的大小而定。

较窄行距作物毛管采用双向灌水的形式布置，较宽行距的毛管可采用单向灌水形式布置。

株距窄的作物一根小管可灌两株或多株，株距宽的一根小管可灌一株。
