Cisco AP配置手册

cisco思科怎么配置无线AP有许多人在使用了思科路由器后，不知道如何配置无线AP，不用急，在这里给大家详细介绍sisco思科如何配置无线AP。

cisco思科配置无线AP的方法无线接入点(AP)在无线网络中充当用户的中心通信点，可以连接有线和无线网络。

使用Web浏览器和命令行接口(CLI)都可以完成配置。

一般来说，AP可以配置两个接口以太网接口和无线端口。

a：配置方式1：控制台端口(需要翻转线)2：Telnet(远程登录)3：Web浏览器(这是最简单的配置方法，只需要在图形界面(GUI)上就可以操作)b：配置过程1：图形界面(GUI)根据IOS的不同，一般有两种基本的GUI 界面。

GUI配置简单这里就不说明了。

2：通过Telnet在MS-Dos中输入Telnet ip-address3：使用CLI(命令行)配置是本文的重点。

下面我将详细给大家说明。

首先连接物理线缆，打开超级终端(在系统开始菜单中的通讯中)。

超级终端的配置参数如下：* 每秒比特数：9600;*数据位：8;*奇偶效验：无;*停止位：1;*流控：Xon/Xoff或者无;进入命令行的界面如下：User Access VerificationUsername: CiscoPassword:Ap show version //可以查看当前版本信息一：设置系统名Ap enableAp#config tAp(config)#hostname myap //设置系统名，默认是ap二：为BVI分配IP地址当AP连接到有线网络的时候，会自动创建一个BVI(网桥虚拟接口)连接到网络，允许所有端口都聚合在一个IP地址下。

[说明一下我们只能在BVI接口上配置AP的IP地址，不能在其他接口]Ap#config tAp(config)#interface bvi1 //进入BVI接口配置模式Ap(config-if)#ip address address mask //第二个address为你分配的ip地址mask为掩码三：察看网络映射Ap(config)#dot11 network-map 30 //要建立无线网络映射Ap#show dot11 network-map //显示无线网络映射Ap#show dot11 adjacent-ap //显示一个与某个AP邻连的AP 列表下面给大家一个示范：Ap(config-if)#ip address 10.0.0.1 255.255.255.0Ap(config-if)#ip address dhcp ?Client-id Specify client-id to useHostname Specify value for hostname optionAp(config-if)#ip address dhcp关于启用和禁用接口的命令：shutdown 禁用no shutdown 启用四：配置SSIDSSID(服务集标示符)一个唯一的标识符，允许客户端识别出一个接入点(AP)Ap(config)#int dot11radio 0Ap(config-if)#ssid myAPAp(config-if-ssid)#authentication open //设置认证类型五：监控AP状态Ap#show interface dot11radio 加上相应接口号六：配置一些相应的服务1：Telnet/SSHAp(config)#line vty 0 4Ap(config-line)#login localAp(config-line)#endAp#show run!line con 0line vty 0 4login localline vty 5 15login!end2：热备份备用设备位于它监控的AP附近，并且它的配置与被监控的设备相同。

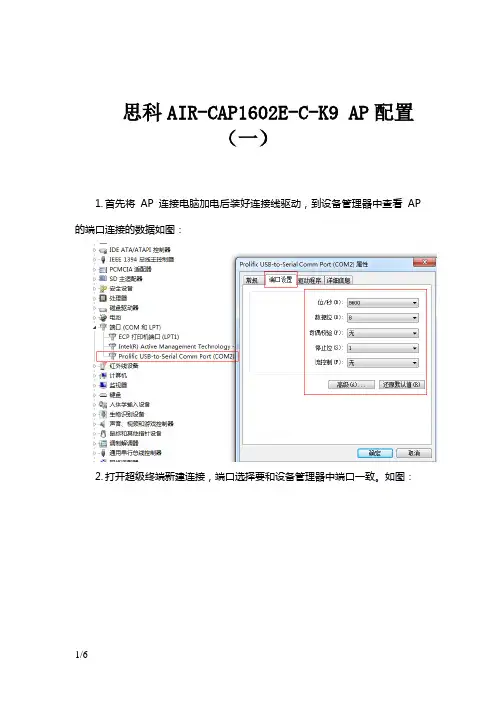

思科AIR-CAP1602E-C-K9 AP配置（一）1.首先将AP连接电脑加电后装好连接线驱动，到设备管理器中查看AP 的端口连接的数据如图：2.打开超级终端新建连接，端口选择要和设备管理器中端口一致。

如图：3.端口设置中数据参数改和设备管理器中的一致，数据刘控制选xon/xoff 如图：4.点击回车可以看见AP说明已经连接好了。

如图：5.按以下步骤配置AP的IP地址：ap>enable 进入全局模式password:Cisco 输入密码C大写ap#conf t 进入特权模式ap(config)#interface bvi1(注意是i后面是1不是小写的L)ap(config-if)#ip address 192.168.1.37 255.255.255.0 配置AP管理地址ap(config-if)#no shutdown 打开接口配置如图：6.打开浏览器访问设置的IP地址，输入用户名和密码（默认都为Cisco）如图：7.打开HOME点开Easy Setup打开Network Configuration创建AP 的SSID勾选Broadcast SSID in Eeacon广播SSID，Apply应用。

8.点开NETWORK进入网络界面，选择NETWORK INTERFACE下的Radio0-802.11n 2G.Hz然后进入SETTINGS界面，点击Enable开启射频模块，选择Access Point.让AP成为接入点，Apply应用。

设置后可以看见箭头变成绿色，说明接入点功能已经被开启。

如图：9.设置wpa2密码，打开主界面的SECURITY然后点击SECURITY，选择" Cipher "，并选择 " AES CCMP + TKIP " 然后保存。

如图：10.打开SSID Manager将左边SSID选中将Interface:的Radio0-802.11N2.4GHz选中。

Cisco 胖AP 的基本配置（AutonomousAPBasicConfig ）本文以思科AIR-CAP3502I-C-K9为例进行配置以下内容为CLI 命令模式下的基本配置，不包含图形界面配置思科AP 的默认密码为均为Cisco第一部分，开放式配置步骤一：SSID 配置1 2 3 4 5 ap#ap#config tap(config)#dot11 ssid xwcap(config-ssid)#authentication openap(config-ssid)#guest-mode配置SSID 的同时我们必需指定验证方式，我们先使用开放式的连接方式让AP 进行工作，其中的guest-mode 是让SSID 进行广播。

步骤二：接口配置1 2 3 4 5 6 7 8 ap(config)#int dot11Radio 0ap(config-if)#ssid xwcap(config-if)#no shutdownap(config-if)#exitap(config)#int dot11Radio 1ap(config-if)#ssid xwcap(config-if)#no shutdownap(config-if)#exit其中的 dot11Radio 0 为2.4G 频段，dot11Radio 1 为5G 频段步骤三：BVI 接口配置根据需要配置为DHCP 自动获取或者手动指定IP 地址1、DHCP 自动获取IP 地址1 2 3 4 ap(config)#int bVI 1ap(config-if)#ip address dhcpap(config-if)#no shutdownap(config-if)#exit2、手动指定IP 地址1 2 3 4 5 ap(config)#int bVI 1ap(config)#ip address 192.168.0.2 255.255.255.0ap(config-if)#no shutap(config-if)#exitap(config)#ip default-gateway 192.168.0.1到此开放式模式已配置结束，可以连接测试一下！第二部分，基本加密式配置胖AP 通常使用两种验证方式，分别为WEP 和WPA-PSK这两种验证方式有什么区别呢？1、无论选WEP 还是WAP ，都需要输入密钥。

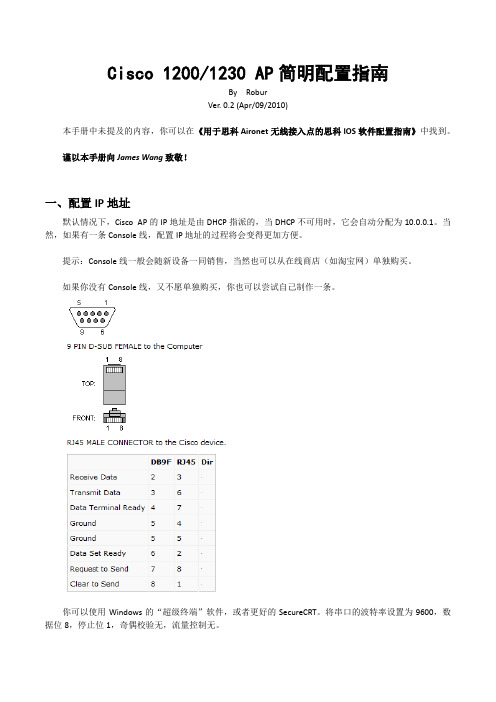

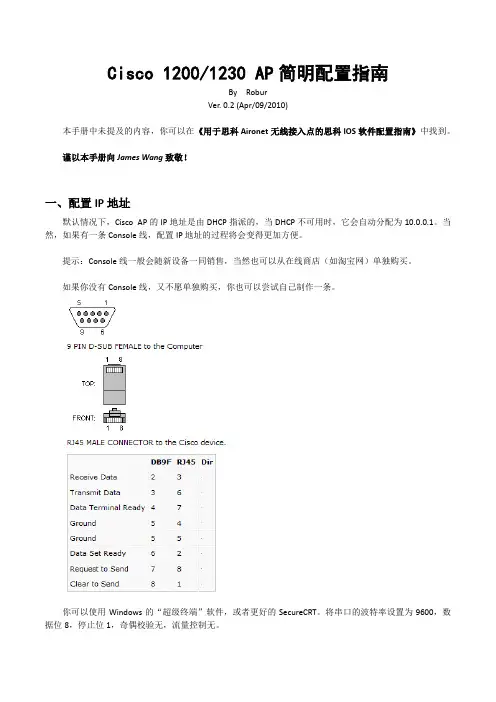

Cisco 1200/1230 AP简明配置指南By RoburVer. 0.2 (Apr/09/2010)本手册中未提及的内容，你可以在《用于思科Aironet无线接入点的思科IOS软件配置指南》中找到。

谨以本手册向James Wang致敬！一、配置IP地址默认情况下，Cisco AP的IP地址是由DHCP指派的，当DHCP不可用时，它会自动分配为10.0.0.1。

当然，如果有一条Console线，配置IP地址的过程将会变得更加方便。

提示：Console线一般会随新设备一同销售，当然也可以从在线商店（如淘宝网）单独购买。

如果你没有Console线，又不愿单独购买，你也可以尝试自己制作一条。

你可以使用Windows的“超级终端”软件，或者更好的SecureCRT。

将串口的波特率设置为9600，数据位8，停止位1，奇偶校验无，流量控制无。

注意：串口设置必须正确无误，否则无法正常输入输出信息。

用Console线连接电脑与AP，在AP启动时，你将会在终端软件上看到AP输出的启动信息。

当你看到“Press RETURN to get started.”字样时，说明AP已经启动完毕，你可以按回车键开始配置。

按下回车键后，屏幕会有“ap>”的提示符，在此输入“en”或者“enable”（不含引号），系统会提示你输入密码。

（注：Cisco IOS命令行支持命令的缩写，此处的en和enable是同一个命令。

）默认情况下，密码是“Cisco”（不含引号，区分大小写）。

在输入密码时，屏幕不会有任何提示。

确定输入正确后，按回车键即可。

如果密码输入正确，屏幕的提示符将会变成“ap#”，表示已进入特权模式。

然后输入以下命令。

（注：下图中1230AB是主机名，默认情况下为ap。

）在此之后，你可以通过你在上面设置的IP地址进入AP的WEB配置界面。

在NETWORK INTERFACES—IP Address中，你可以进一步修改IP地址和默认网关的设置。

C i s c o系列无线A P设置指南注：此配置指南适用于CiscoAIR-AP1230A-A-K9、CiscoAIR-AP1242AG-C-K9、CiscoAIR-LAP1131AG-C-K9等常见Cisco无线AP，其他型号也可参考以下设置方法。

一．无线AP初始化设置步骤本设置方法主要针对出厂时未经过初始化设置的Cisco类无线AP，如AP已经初始化，请跳过此节进行设置。

1．用原装console线（如图：1所示）RJ-45端连接AP“CONSOLE”端口，再将console线9针（母头）端连接PC主机串口，建议使用主板自带的串口；图：12．在PC上执行点击：开始--程序--附件--通讯--超级终端，输入名称：“Cisco”，选择COM端口，点击“配置（F）...”按钮，再点击“还原默认设置”按钮，最后点击“确定”按钮，进入配置界面；3．使用命令设置无线APIP地址需要在超级终端执行如下命令（红色部分为输入字符）：ap>en（登陆）Password:Cisco（Cisco为密码，区分大小写）ap#showrun（查看AP运行状态，一般查看ap的BVI1以太网接口的IP地址会用到）ap#configuret（进入设置模式）ap(config)#interfaceBVI1（设置以太网接口BVI1）ap(config-if)#ipaddress5.0（设置IP地址）ap(config-if)#noshut（退出设置模式前不关机）（激活端口）ap(config-if)#exiap(config)#ipdefault-gateway（设置默认网关,可自行选择是否设置）ap(config-if)#end（退出设置模式）ap#*Mar105:12:50.034:%SYS-5-CONFIG_I:Configuredfromconsolebyconsoleap#wr（保存配置）Buildingconfiguration...[OK]（保存成功提示）详细请参考以下图：2所示截图4． Cisco 无线AP 只有经过初始化设置后，才可直接输入初始化时的IP 地址进行WEB 界面管理配置。

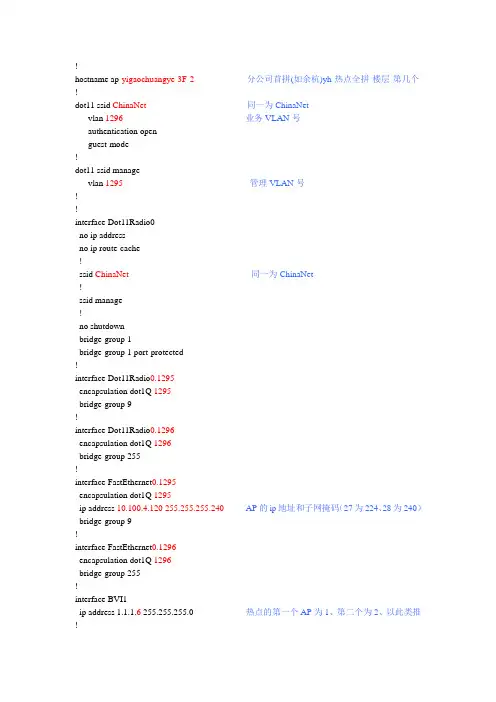

!hostname ap-yigaochuangye-3F-2 分公司首拼(如余杭)yh-热点全拼-楼层-第几个!dot11 ssid ChinaNet 同一为ChinaNetvlan 1296 业务VLAN号authentication openguest-mode!dot11 ssid managevlan 1295 管理VLAN号!!interface Dot11Radio0no ip addressno ip route-cache!ssid ChinaNet 同一为ChinaNet!ssid manage!no shutdownbridge-group 1bridge-group 1 port-protected!interface Dot11Radio0.1295encapsulation dot1Q 1295bridge-group 9!interface Dot11Radio0.1296encapsulation dot1Q 1296bridge-group 255!interface FastEthernet0.1295encapsulation dot1Q 1295ip address 10.100.4.120 255.255.255.240 AP的ip地址和子网掩码（27为224、28为240）bridge-group 9!interface FastEthernet0.1296encapsulation dot1Q 1296bridge-group 255!interface BVI1ip address 1.1.1.6 255.255.255.0 热点的第一个AP为1、第二个为2、以此类推!ip default-gateway 10.100.4.113 网关ip!end!wrsnmp-server view dot11view ieee802dot11 includedsnmp-server community hzdxwlan RWsnmp-server community public ROsnmp-server enable traps snmp authentication linkdown linkup coldstart warmstartsnmp-server enable traps ttysnmp-server enable traps entitysnmp-server enable traps disassociatesnmp-server enable traps deauthenticatesnmp-server enable traps authenticate-failsnmp-server enable traps dot11-qossnmp-server enable traps switch-oversnmp-server enable traps rogue-apsnmp-server enable traps wlan-wepsnmp-server enable traps config-copysnmp-server enable traps configsnmp-server enable traps syslogsnmp-server enable traps cpu thresholdsnmp-server enable traps aaa_serversnmp-server host 10.101.0.11 public1，以超级终端联上AP2，命令：en3，密码：Cisco4，进入配置模式：config t5，粘贴上述配置文件6，再进入配置模式：config t7，再粘贴BVI配置文件!interface BVI1ip address 1.1.1.6 255.255.255.0!wr8，退出：end9，查看配置情况：sh ip int b。

C i s c o+A P配置手册work Information Technology Company.2020YEARCisco AP 常用配置1Cisco AP的配置方法主要有控制台端口登录、远程登录（如Telnet/SSH 等）、Web浏览器等，后两种方式均需要获取或设置一个IP方可登录。

一般情况下，AP设置IP地址的方法有按默认方式获取，配置DHCP方式获取，使用IPSU（IP Setup Utility），使用控制台端口等。

实际上对Cisco AP来讲，配置的最简单的方法就是使用Web浏览器方式即GUI方式。

Cisco AP有两种基本GUI界面，一种是支持IOS GUI，如Arionet 1100系列；一种是VxWorks GUI，如Arionet 350的AP和网桥；而Arionet 1200系列可以支持这两种GUI界面。

如下图Cisco Aironet 1100系列AP GUI配置界面：除了GUI和远程登录方式外，CLI（命令行）也是Cisco AP经常使用的配置方式。

GUI的配置方法比较简单，因篇幅所限，不再作介绍。

下面我们在CLI （命令行）模式下对Cisco AP进行配置。

Cisco AP的IOS的CLI（命令行）的配置模式有：用户模式、特权模式、全局模式、接口模式、线路模式等等，它的命令提示符、基本配置命令与基于Cisco IOS系统的路由器和交换机CLI的模式也基本相同，如果您对各种模式还不熟悉，请您参照路由器和交换机的基本模式配置章节。

1、配置主机名注意：hostname name命令中的name名称必须符合ARPANET主机名的规则，最多为63个字符，并且必须以一个字母开头，结尾必须是一个字母或数字，中间只能是字母、数字或连接符。

2、配置IP地址为了实现对设备的远程管理，我们通常需要对设备配置管理地址，对于AP 来说，我们可以通过配置AP的BVI地址来实现。

BVI即网桥虚拟接口，它是由AP自动创建的，当AP连接到有线网络时，AP使用BVI将所有接口都聚合到一个IP地址下，然后通过AP的以太网口和无线端口并使用该BVI的地址对AP进行管理。
