钻床的类型与说明一、台式钻床可安放在作业台上，主轴垂直布置的小型钻床。

台式钻床包括以下儿种：可调多轴台式钻床：具有若干根主轴，其轴间距离可调整的台式钻床。

转塔台式钻床：具有转塔，可进行多工序钻削的台式钻床。

台式排钻床：在作业台上排列两个以上装有主轴箱立柱的台式钻床。

台式坐标镇钻床：具有精密坐标定位装置,用于加工孔距精度要求较高且可进行镇削的台式钻床。

丄作台纵、横向移动构成两个坐标方向的运动。

二、立式钻床主轴箱和丄作台安置在立柱上，主轴垂直布置的钻床。

立式钻床包括以下儿种：圆柱立式钻床：立柱横截面为團形的立式钻床。

方柱立式钻床：立柱横截面为矩形的立式钻床。

可调多轴立式钻床：具有若干根主轴，其轴间距离可调整的立式结床。

转塔立式钻床：具有转塔，可进行多工序钻削的立式钻床。

十字工作台立式钻床：具有可纵、横向移动的工作台的立式钻床。

立式排钻床：在床身上排列两个以上装有主轴箱立柱的立式钻床。

立式坐标镇钻床：具有精密坐标定位装置，用于加工孔距精度要求较高，且可进行镇削的立式钻床。

丄作台纵，横向移动构成两个坐标方向的运动。

转塔坐标镇钻床：具有转塔和精密坐标定位装置，用于多工序和孔距精度要求较高的加工，且可进行锂削的立式钻床。

工作台纵、横向移动构成两个坐标方向的运动。

三、摇臂钻床摇臂可绕立柱回转和升降,通常主轴箱在摇臂上作水平移动的结床。

摇臂钻床包括以下儿种：车式摇臂钻床：底座带有车轮，可在轨道上移动的摇臂钻床。

滑座摇臂钻床：具有床身，滑座可沿床身导轨移动的摇臂钻床。

万向摇臂钻床：主轴箱、摇臂可回转或倾斜，使主轴在空间任意方向进行钻削的摇臂钻床。

移动万向摇臂钻床：带有车轮,在地面上可移动的万向摇臂钻床。

滑座万向摇臂钻床：具有床身,滑座可沿床身导轨移动的万向摇臂钻床。

定臂坐标镇钻床:摇臂可沿立柱移动但不回转，具有精密坐标定位装置，用于加工孔距精度要求较高且可进行锂削的钻床,通常主轴箱纵向和丄作台横向移动构成两个坐标方向的运动。

z3040摇臂钻床工作原理z3040摇臂钻床是一种常见的金属加工设备，它通过摇臂的运动来实现钻孔加工。

在使用z3040摇臂钻床时，需要了解它的工作原理，这样才能更好地操作和维护设备。

下面，我们将详细介绍z3040摇臂钻床的工作原理。

首先，z3040摇臂钻床的主要部件包括床身、工作台、摇臂、主轴、进给装置和传动装置等。

当我们启动钻床时，电机带动传动装置，传动装置再通过齿轮等机械结构带动主轴旋转。

主轴的旋转带动钻头进行钻孔加工。

同时，摇臂通过曲柄连杆机构与主轴相连，当主轴旋转时，摇臂也会产生往复摆动，从而实现钻孔的进给运动。

其次，z3040摇臂钻床的工作原理可以分为两个关键步骤，一是主轴的旋转运动，二是摇臂的往复摆动。

主轴的旋转运动由电机通过传动装置带动，它使钻头产生旋转，从而实现对工件的钻孔加工。

而摇臂的往复摆动是通过曲柄连杆机构实现的，当主轴旋转时，曲柄连杆机构将旋转运动转化为往复运动，使钻头能够在工件上进行进给运动，完成钻孔加工。

最后，z3040摇臂钻床的工作原理决定了它的工作特点。

由于摇臂的往复摆动，z3040摇臂钻床在加工过程中具有较大的进给力，适合对较硬的工件进行加工。

同时，摇臂的运动轨迹比较稳定，可以保证钻孔的精度和表面质量。

此外，z3040摇臂钻床还具有结构简单、操作方便等特点，使得它在金属加工领域得到广泛应用。

综上所述，z3040摇臂钻床的工作原理是通过主轴的旋转和摇臂的往复摆动来实现钻孔加工。

了解其工作原理有助于我们更好地使用和维护这一设备，提高工作效率和加工质量。

希望本文所述内容能够对您有所帮助。

摇臂钻床技术参数与特点介绍摇臂钻床重要特点1、采纳液压预选变速机构，可节省辅佑襄助时间2、主轴正反转、停车（制动）、变速、空挡等动作，用一个手柄掌控，操纵灵巧3、主轴箱、摇臂、内外柱采纳液压驱动的菱形块夹紧机构，夹紧牢靠4、摇臂上导轨、主轴套筒及内外柱回转滚道等处均进行淬火处理，可延长使用寿命5、主轴箱的移动除手动外，还能机动6、有完善的安全保护装置和外柱防护及自动润滑装置摇臂钻床技术参数最大钻孔直径100毫米主轴中心线至立柱母线距离最大3150毫米最小570毫米主轴箱水平移动距离2580毫米主轴端面至底座工作面距离最大2500毫米最小750毫米摇臂升降距离1250毫米摇臂升降速度0.61米/分摇臂回转角度360度主轴圆锥孔莫氏＃6主轴转速范围8—1000转/分主轴转速级数22级主轴进给量范围0.06—3.2毫米/转主轴进给量级数16级主轴行程500毫米刻度盘每转钻孔深度170毫米主轴允许最大扭转力矩2450牛·米主轴允许最大进给抗力50×103牛顿主电机功率15千瓦摇臂升降电机功率3千瓦主轴箱及摇臂液压夹紧电机功率0.75千瓦立柱液压夹紧电机功率0.75千瓦主轴箱水平移动电机功率0.25千瓦主轴箱水平移动速度7.6米/分冷却泵电机功率0.09千瓦机床重量（约）20000公斤机床轮廓尺寸（长×宽×高）4650×1630×4525最大钻孔直径100毫米主轴中心线至立柱母线距离最大3150毫米最小570毫米主轴箱水平移动距离2580毫米主轴端面至底座工作面距离最大2500毫米最小750毫米摇臂升降距离1250毫米摇臂升降速度0.61米/分摇臂回转角度360度主轴圆锥孔莫氏＃6主轴转速范围8—1000转/分主轴转速级数22级主轴进给量范围0.06—3.2毫米/转主轴进给量级数16级主轴行程500毫米刻度盘每转钻孔深度170毫米主轴允许最大扭转力矩2450牛·米主轴允许最大进给抗力50×103牛顿主电机功率15千瓦摇臂升降电机功率3千瓦主轴箱及摇臂液压夹紧电机功率0.75千瓦立柱液压夹紧电机功率0.75千瓦主轴箱水平移动电机功率0.25千瓦主轴箱水平移动速度7.6米/分冷却泵电机功率0.09千瓦机床重量（约）20000公斤机床轮廓尺寸（长×宽×高）4650×1630×4525。

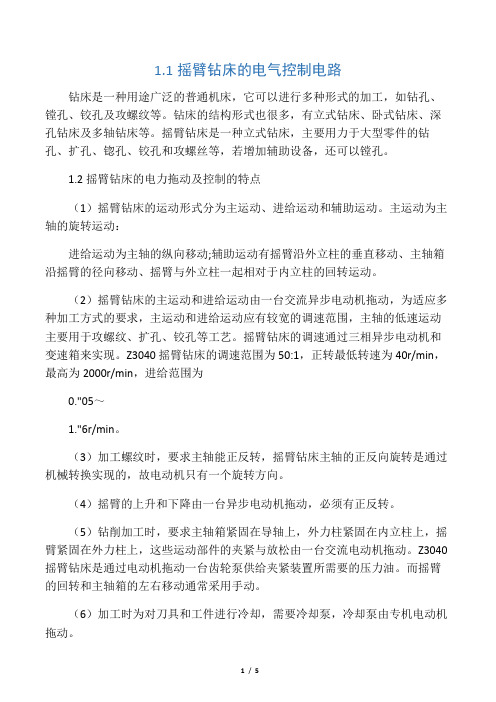

1.1摇臂钻床的电气控制电路钻床是一种用途广泛的普通机床，它可以进行多种形式的加工，如钻孔、镗孔、铰孔及攻螺纹等。

钻床的结构形式也很多，有立式钻床、卧式钻床、深孔钻床及多轴钻床等。

摇臂钻床是一种立式钻床，主要用力于大型零件的钻孔、扩孔、锪孔、铰孔和攻螺丝等，若增加辅助设备，还可以镗孔。

1.2摇臂钻床的电力拖动及控制的特点（1）摇臂钻床的运动形式分为主运动、进给运动和辅助运动。

主运动为主轴的旋转运动：进给运动为主轴的纵向移动;辅助运动有摇臂沿外立柱的垂直移动、主轴箱沿摇臂的径向移动、摇臂与外立柱一起相对于内立柱的回转运动。

（2）摇臂钻床的主运动和进给运动由一台交流异步电动机拖动，为适应多种加工方式的要求，主运动和进给运动应有较宽的调速范围，主轴的低速运动主要用于攻螺纹、扩孔、铰孔等工艺。

摇臂钻床的调速通过三相异步电动机和变速箱来实现。

Z3040摇臂钻床的调速范围为50:1，正转最低转速为40r/min，最高为2000r/min，进给范围为0."05～1."6r/min。

（3）加工螺纹时，要求主轴能正反转，摇臂钻床主轴的正反向旋转是通过机械转换实现的，故电动机只有一个旋转方向。

（4）摇臂的上升和下降由一台异步电动机拖动，必须有正反转。

（5）钻削加工时，要求主轴箱紧固在导轴上，外力柱紧固在内立柱上，摇臂紧固在外力柱上，这些运动部件的夹紧与放松由一台交流电动机拖动。

Z3040摇臂钻床是通过电动机拖动一台齿轮泵供给夹紧装置所需要的压力油。

而摇臂的回转和主轴箱的左右移动通常采用手动。

（6）加工时为对刀具和工件进行冷却，需要冷却泵，冷却泵由专机电动机拖动。

1.2摇臂钻床的电气控制线路的特点（一）Z3040系列摇臂钻床采用四台电动机拖动：主电动机M1、"摇臂升降电动机M2、"液压泵电动机M3和冷却泵电动机M4."（1）主轴电动机M1担负主轴的旋转运动和进给运动。

摇臂钻工作原理
摇臂钻（Radial Drill）是一种常见的金属加工机床，其工作原
理基本如下：
1. 起动电机：通过控制电源开关，启动摇臂钻的电机系统。

2. 启动摇臂：操作人员将工件放置在工作平台上，并将摇臂拉至适当的位置。

3. 固定工件：使用气动或手动装置将工件固定在工作平台上，以确保其稳定性。

4. 调整钻头高度：根据工件的具体要求，通过手动或自动装置调整摇臂高度，使钻头与工件表面保持适当的距离。

5. 启动钻削：操作人员通过控制按钮或脚踏开关，启动钻头旋转。

6. 下压钻头：操作人员向下推动摇臂，使钻头与工件接触，并施加适当的压力。

7. 进行钻削：钻头在旋转的同时，通过推进工作台或摇臂下压，将钻头逐渐进入工件中，实现钻削操作。

8. 调整钻削位置：根据需要，操作人员可以通过调整摇臂的水平和垂直位置，改变钻孔位置。

9. 完成钻削：根据工件的要求，钻削到达指定深度或达到特定规格后，关闭钻头旋转，停止钻削操作。

总结：摇臂钻的工作原理是通过启动电机系统，使摇臂旋转，带动钻头进行钻削操作。

操作人员通过控制按钮或脚踏开关调节钻削位置和进给速度，实现对工件的钻孔加工。

z37摇臂钻床工作原理-回复摇臂钻床是一种常见的金属加工设备，广泛应用于机械制造、修理、冶金和汽车维修等行业。

它是通过摇臂装置将主轴带动刀具在工件上进行旋转和进给运动，从而实现对工件的钻孔、铰孔、铣削等加工操作。

本文将详细介绍摇臂钻床的工作原理，以及其各组成部分的功能和作用。

摇臂钻床的工作原理可以分为以下几个步骤：定位、夹紧、进给、切削、返回和停止。

在进行具体的加工操作之前，首先需要将工件定位在工作台上。

定位是指将工件放置在工作台上，并通过夹具或卡盘等固定装置将其夹紧。

夹紧的目的是保证工件在加工过程中的稳定性，防止工件移动或晃动，从而保证加工的质量和精度。

夹紧完成后，可以进行进给运动。

摇臂钻床的进给运动是通过摇臂装置来实现的。

摇臂装置由主轴和连接主轴与工作台的摇臂杆组成。

主轴是固定在床身上的旋转轴，可以带动刀具进行旋转运动。

摇臂杆与主轴相连，通过摇动摇臂杆将旋转运动转换成线性运动，从而带动刀具在工件上进行进给运动。

进给运动完成后，刀具开始进行切削操作。

切削是指刀具与工件接触，将工件上的材料去除，并形成所需的形状和尺寸。

刀具在切削过程中产生的力会由摇臂装置传递到床身上，因此床身需要具备足够的刚性和稳定性，以抵抗切削力的振动和变形。

切削完成后，刀具需要返回原位。

摇臂钻床的返回运动通常是通过主轴的反向旋转来实现的。

切削结束后，主轴反向旋转，将刀具从工件上抬起，然后再通过摇臂杆将主轴移动至初始位置。

刀具返回到初始位置后，可以继续下一次的加工操作。

最后，当所有的加工操作都完成后，摇臂钻床会停止工作。

停止工作时，可以将主轴和摇臂杆锁紧，保证机床的安全和稳定。

摇臂钻床的工作原理可以总结为：通过摇臂装置将主轴旋转运动转换成线性运动，带动刀具在工件上进行进给和切削，完成所需的加工操作。

摇臂钻床的各组成部分密切配合，相互协调，以实现高效、精确的加工过程。

只有正确理解和掌握摇臂钻床的工作原理，才能更好地运用该设备进行金属加工工作。

1 前言数控机床是综合了微电子、计算机、自动控制、自动检测等先进技术的新型机床，最适宜加工小批量、高精度、品种多、生产周期要求短的零件…。

当变更加工对象时只需要更换零件加工程序，无需对机床作任何调整，因此能很好地满足产品频繁变化的加工要求。

虽然数控机床的优势很大，但是对于制造企业，单纯地靠购买数控机床来解决现状，一方面需要大量的资金投人，另一方面，将原有的普通机床闲置，势必造成一种浪费。

为了节约资金、降低成本，在原来普通机床的基础上，进行数控化改造，是一种一举两得的有效途径，既经济又快捷。

在美国、日本和德国等发达国家，它们的机床改造作为新的经济增长行业，生意盎然，正处黄金时代。

用数控技术改造机床和生产线具有广阔的市场，已形成了机床及和生产线数控改造的新行业。

数控机床是装备制造业的工作母机，是实现制造技术和装备现代化的基石。

国际上一些国家一直把高性能数控机床作为战略物资而严格控制，限制我国进口高性能数控机床。

国外装备制造业的发展经验表明，发展装备制造业，数控机床是基础。

‘‘十五’’期间，我国机床工业连续发展，2005年我国机床产值跃居世界第三。

总体来看，我国数控工业与世界先进水平相比，差距十分明显：一是国产高档数控机床在品种、水平和数量上远远满足不了国内发展需求，高档数控机床目前仍然要大量依赖进口；二是数控机床功能部件和数控系统发展滞后，成为我国数控机床产业发展的瓶颈；三是机床制造企业技术水平不高，制造能力、综合管理和服务能力等方面不能满足市场快节奏发展的要求；四是大型国有企业的旧有设备比例大，设备更新所需资金缺口大。

本文针对学校车间的Z3040摇臂钻床进行数控化改造。

Z3040摇臂钻床是工厂中常用的金属切削机床，它可以进行多种形式的加工，如：钻孔、镗孔、铰孔及螺纹等。

从控制上讲，它需要机、电、液压等系统相互配合使用，而且，要进行时间控制。

它的调速是通过三相交流异步电动机和变速箱来实现的。

也有的是采用多速异步电动机拖动，这样可以简化变速机构。

摇臂钻床工作原理
摇臂钻床是一种常见的数控钻床，其主要工作原理如下：
1. 电机驱动：摇臂钻床的主动力源是电机，通过电机驱动主轴旋转。

2. 刀具的选择：根据加工要求选择合适的刀具，并通过刀具夹持装置将刀具固定在主轴上。

3. 工件定位：将待加工工件放置在工作台上，并通过夹持装置将工件固定。

4. 下料、下刀：通过数控系统的控制，使主轴下降，刀具与工件接触，开始进行钻孔加工。

摇臂钻床的摇臂结构能够提供足够的力量使刀具进入工件并切削。

5. 钻孔加工：主轴持续旋转，刀具在工件上旋转和进给，完成钻孔加工。

6. 升降控制：通过数控系统控制摇臂的升降，实现不同深度的钻孔。

7. 进给控制：通过数控系统控制刀具的进给速度和进给方向，完成钻孔中的进给运动。

8. 工作台移动：摇臂钻床的工作台可以在水平方向上进行移动，通过数控系统控制工作台的移动，实现多个工件的连续钻孔。

9. 冷却润滑：摇臂钻床在加工过程中需要进行冷却润滑，以防止刀具磨损和工件变形，提高加工质量。

摇臂钻床的工作原理简单明了，能够满足不同规格和深度的钻孔需求，广泛应用于金属加工、机械制造等领域。

z3040摇臂钻床工作原理
z3040摇臂钻床是一种常见的金属加工设备，它通过摇臂的运
动来实现钻削加工。

下面我们将详细介绍z3040摇臂钻床的工作原理。

首先，我们来看一下z3040摇臂钻床的结构。

它主要由床身、
工作台、摇臂、主轴箱、进给机构等部分组成。

摇臂通过铰链连接
在主轴箱上，工作台则安装在床身上，主轴箱内安装有主轴，主轴
通过进给机构实现上下运动。

在工作时，首先将工件夹紧在工作台上，并调整好钻头的位置。

然后启动主轴箱，主轴开始旋转，带动钻头进行钻削。

此时，摇臂
开始做摆动运动，摇臂的运动由主轴箱内的凸轮机构驱动，它使摇
臂上的钻头在工件表面上做往复运动，完成钻孔加工。

z3040摇臂钻床的工作原理可以总结为，主轴旋转带动钻头旋转，摇臂的摆动使钻头在工件上做往复运动，从而完成钻孔加工。

这种工作原理使得z3040摇臂钻床能够适用于各种形状和尺寸的工件，具有较好的加工适应性。

在实际操作中，需要根据工件的材质和要求选择合适的切削速度和进给速度，保证加工质量和效率。

同时，还需要定期对z3040摇臂钻床进行保养和维护，保证设备的正常运转和使用寿命。

总的来说，z3040摇臂钻床通过摇臂的摆动运动和主轴的旋转运动，实现钻孔加工。

它具有结构简单、操作方便、加工精度高的特点，适用于各种金属材料的加工。

正确理解和掌握z3040摇臂钻床的工作原理，对于提高加工效率和质量具有重要意义。

以上就是关于z3040摇臂钻床工作原理的介绍，希望能对大家有所帮助。

摇臂钻床基本操作方法
摇臂钻床是一种常见的金属加工设备，它通过罗纹轮驱动主轴进行加工。

以下是摇臂钻床的基本操作方法：
1. 调整工作台高度：根据工件的高度和加工要求，使用调节螺杆将工作台调整到适当的高度。

2. 安装工件：将待加工的工件安装在工作台上，并使用夹紧装置将其固定。

3. 调整摇臂位置：根据加工要求，将摇臂上下移动，使钻头准确对准工件的加工点。

使用摇臂调节手柄进行微调，确保钻头与工件的接触位置准确。

4. 调整钻头深度：根据加工要求，使用深度调节手柄控制钻头的下降深度。

根据需要，可以选择单次下降或连续下降。

5. 启动机床：将摇臂钻床的电源打开，并将主轴启动开关打开。

确保加工过程中保持机床的稳定性。

6. 加工工件：根据实际需要，使用脚踏开关或手动开关控制钻头的下降和抬起。

当钻头接触到工件后，适当施加适当的压力，使钻头能够顺利切削材料。

7. 完成加工：根据加工要求，适时停止钻头的下降，并将其抬起。

关闭主轴及
机床电源，将加工完成的工件从工作台上取下。

8. 清洁和维护：在使用完毕后，应及时清洁和维护机床，包括清理切削油和切屑，润滑摇臂和螺杆等部位。

请注意，在操作摇臂钻床过程中，一定要遵守相关安全操作规程，注意个人安全，并戴好防护设备。
