关于Z3032X10型摇臂钻床操作教程

2024年摇臂钻床技术操作规程第一章总则第一条为规范和加强摇臂钻床技术操作，保障人身安全和设备正常运行，特制定本操作规程。

第二条本操作规程适用于各类摇臂钻床的操作和维护。

第三条摇臂钻床的操作人员必须熟悉本操作规程，并按照规程执行操作。

第四条操作过程中如遇到问题难以解决，应当及时向上级报告，不得随意进行操作。

第五条涉及到设备维护保养的操作，必须在设备停机断电的情况下进行。

第二章操作规程第六条操作人员在操作摇臂钻床前，应当检查设备是否正常运行，是否有异常情况。

第七条操作人员必须穿戴好安全防护装备，如头盔、工作服、防护眼镜等。

第八条在操作摇臂钻床时，严禁戴手套，以免被卷入旋转部件造成伤害。

第九条在操作摇臂钻床过程中，应当注意不得超负荷使用设备，以免损坏设备。

第十条在操作摇臂钻床过程中，不得使用损坏或非标配的刀具，以免造成事故。

第十一条操作人员应当熟悉运用各种操作工具，如钻头、电线等，确保操作顺利进行。

第十二条操作人员在操作摇臂钻床过程中，应当注意周围环境，防止发生意外。

第十三条在操作过程中，发现设备异常响声或异味，应立即停机检查，确保安全。

第十四条操作人员应当定期对设备进行保养维护，确保设备长期稳定运行。

第十五条在维护保养过程中，应注意设备的电源，确保设备处于安全状态。

第十六条维护保养过程中，需要进行换刀操作时，应按照正确的操作流程进行。

第十七条摇臂钻床运行结束后，应当及时清理工作场地，确保工作环境整洁。

第三章安全防护第十八条操作人员在进行任何摇臂钻床操作前，必须戴好防护眼镜，防止眼部受伤。

第十九条在操作摇臂钻床过程中，应当将长发束起，避免发生被卷入事故。

第二十条摇臂钻床上不得悬挂或堆放杂物，以免影响设备运行和操作安全。

第二十一条在摇臂钻床工作区域内，严禁吸烟、喝酒或使用易燃物品，以免引发火灾。

第二十二条操作人员不得将手伸入摇臂钻床运转部件的附近，以免发生意外。

第二十三条若有必要接触设备的旋转部件，必须先停机，并确保设备处于断电状态。

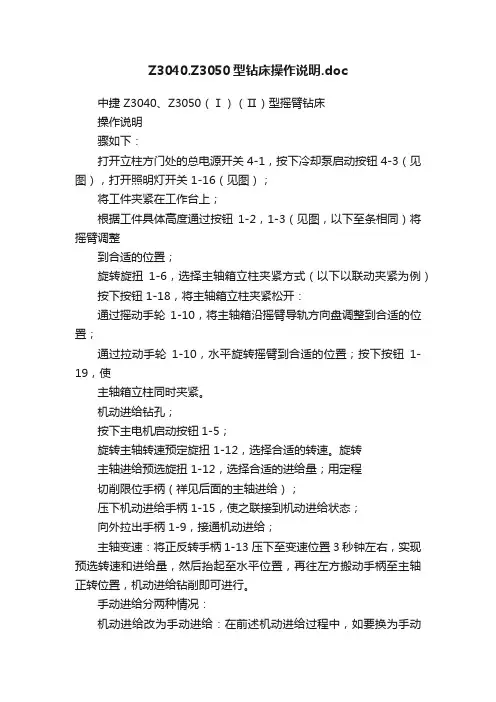

中捷Z3040、Z3050（Ⅰ）（Ⅱ）型摇臂钻床操作说明骤如下：打开立柱方门处的总电源开关4-1，按下冷却泵启动按钮4-3（见图），打开照明灯开关1-16（见图）；将工件夹紧在工作台上；根据工件具体高度通过按钮1-2，1-3（见图，以下至条相同）将摇臂调整到合适的位置；旋转旋扭1-6，选择主轴箱立柱夹紧方式（以下以联动夹紧为例）按下按钮1-18，将主轴箱立柱夹紧松开：通过摇动手轮1-10，将主轴箱沿摇臂导轨方向盘调整到合适的位置；通过拉动手轮1-10，水平旋转摇臂到合适的位置；按下按钮1-19，使主轴箱立柱同时夹紧。

机动进给钻孔；按下主电机启动按钮1-5；旋转主轴转速预定旋扭1-12，选择合适的转速。

旋转主轴进给预选旋扭1-12，选择合适的进给量；用定程切削限位手柄（祥见后面的主轴进给）；压下机动进给手柄1-15，使之联接到机动进给状态；向外拉出手柄1-9，接通机动进给；主轴变速：将正反转手柄1-13压下至变速位置3秒钟左右，实现预选转速和进给量，然后抬起至水平位置，再往左方搬动手柄至主轴正转位置，机动进给钻削即可进行。

手动进给分两种情况：机动进给改为手动进给：在前述机动进给过程中，如要换为手动进给，只需向里推进手柄1-9，断开机动进给，然后用手控制手柄1-9即可。

纯手动进给：若操纵开始时，不压下机动进给手柄1-15，机动进给即不执行；逆时针旋转手轮1-9，实现手动进给钻削。

攻螺纹按下主电机启动按钮1-5；旋转主轴转速预选旋扭1-12和进给量旋扭1-11，选择主轴转速和进给量。

将主轴正反转，变速手柄1-13，压下至变速位置3秒左右，然后抬起至正转位置，即可攻螺纹，到深度后，将手柄1-13搬到反转位置，使刀具退出。

主轴的空档/变速说明：如图所示，将手柄1-13向上抬起，即可用手轻便转动主轴，如欲启动主轴，先将-13压下至变速位置直至主轴转动，再搬动至正转（反转）即可。

主轴正反转手柄说明：如图所示，当机床主电机启动后，将手柄转到正转或反转位置，主轴即可顺时针或逆时针方向转动。

摇臂钻床操作指导书（ISO9001-2015/ISO45001-2018）一、工作前1、检查操作手柄、开关、旋钮是否在正确位置，操作是否灵活，安全装置是否齐全、可靠。

2、检查油箱、油标中油量是否符合标准，擦净导轨面和圆立柱上的灰尘，并按润滑油图表规定做好润滑工作，然后接通电源。

3、停机8小时以上再使用设备时，应先低速运转3~5分钟，确认润滑系统畅通、各部件运转正常后方可开始工作。

二、工作中1、严禁超性能使用机床。

若发现保险结合子自动脱开停止运转时，必须立即停车并查明原因。

2、禁止在机床的轨道表面、油漆表面放置物品。

3、加工大工件时，摇臂须转离工作台，根据工件重量、形状选择安全可靠的吊具和吊装方法。

4、装夹刀具时，应将主轴锥孔、销套表面擦净。

装夹时，锥面接触应牢固。

卸下时应使用标准斜铁，用铜锤轻轻敲打，严禁用其他物件乱敲。

5、不准用刀刃磨钝的钻头进行钻削。

6、钻孔时，必须将主轴箱移到适当位置。

钻较大孔时，主轴箱应尽量靠近立柱，各部位夹紧后方可工作。

7、根据工件材质、钻削深度合理选用主轴转速和切削用量。

在钻削深孔时必须经常抬起钻头清除切削。

8、钻通孔时，工件底面必须加垫，避免钻伤工作台面。

采用机动进给，当孔接近钻通时，改用手动慢进给，以避免损坏工件及钻头。

9、钻头在钻孔过程中，不得停机。

反转时，必须在主轴停止转动后再启动，并将手柄正确置于固定槽中。

10、工件钻孔后需刮削平面时，应选用与孔径接近的刀杆转动配合。

11、工件攻螺纹时使用操纵可逆结合子，使主轴反转，但必须注意将手柄置于固定槽中。

12、在进行主轴变速和变换进给量时，均必须停机进行。

13、移动摇臂和主轴箱时，必须将夹紧装置松开。

14、严禁用手扶持工件钻孔。

机床运行中，操作者不准离开岗位或委托他人看管。

15、机床运行中出现异常现象，应立即停机，查明原因，及时处理。

三、工作后1、必须将各操纵手柄置于“停机”位置，主轴箱移至立柱附近，主轴恢复原位，摇臂降到下部，松开夹紧部位，切断电源。

摇臂钻床操作规程一、引言摇臂钻床是一种常用的金属加工设备，广泛应用于机械创造、汽车创造、航空航天等领域。

为了保证操作人员的安全，提高工作效率，制定本操作规程以规范摇臂钻床的操作流程和注意事项。

二、适合范围本操作规程适合于所有使用摇臂钻床的操作人员。

三、操作前准备1. 确保摇臂钻床的工作区域整洁有序，无杂物堆放。

2. 检查摇臂钻床的电源线是否接地良好，电源开关是否正常。

3. 检查切削液的供应是否充足，切削液泵是否正常工作。

4. 检查刀具夹持装置是否坚固，刀具是否磨损或者损坏。

5. 穿戴个人防护装备，包括安全眼镜、耳塞、防护手套等。

四、操作流程1. 打开电源开关，确保摇臂钻床处于住手状态。

2. 根据加工要求选择合适的切削工具，并正确安装在刀具夹持装置上。

3. 调整工作台高度，使工件与刀具之间的间距适当。

4. 将工件放置在工作台上，并使用夹具固定住。

5. 调整工作台的位置，使切削点与刀具对齐。

6. 根据加工要求调整切削速度和进给速度。

7. 按下启动按钮，摇臂钻床开始工作。

8. 观察切削过程，确保刀具与工件的接触良好，避免过度切削或者切削不足。

9. 在切削过程中，注意观察切削液的供应情况，及时添加切削液。

10. 完成加工后，住手摇臂钻床的运行。

11. 关闭电源开关，断开电源。

五、安全注意事项1. 操作人员应严格按照操作规程进行操作，不得擅自更改操作流程。

2. 在操作过程中，禁止戴手套或者长袖衣物，以免被卷入刀具中。

3. 在切削过程中，不得用手直接接触工件或者刀具。

4. 在更换刀具或者调整工作台位置时，必须先住手摇臂钻床的运行，并等待其彻底住手后再进行操作。

5. 使用切削液时，应注意防止溅溢，避免切削液进入眼睛或者皮肤。

6. 摇臂钻床操作结束后，应及时清理工作区域，保持整洁。

六、故障排除1. 如发现摇臂钻床运行异常或者发生故障，应即将住手操作，并通知维修人员进行检修。

2. 在维修人员到达之前，不得私自拆卸或者维修设备。

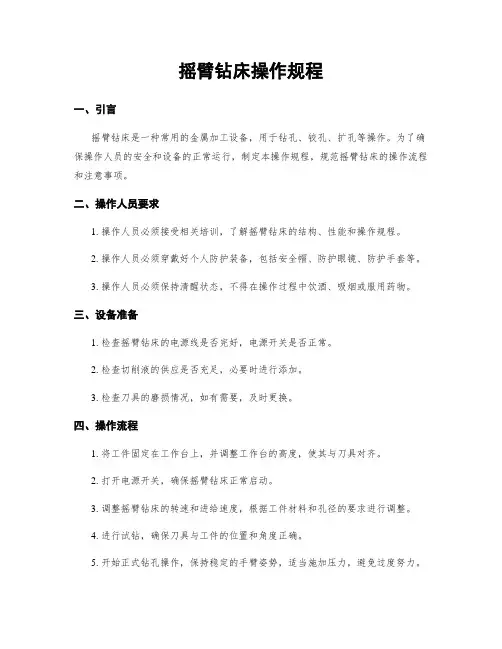

摇臂钻床操作规程一、引言摇臂钻床是一种常用的金属加工设备，用于钻孔、铰孔、扩孔等操作。

为了确保操作人员的安全和设备的正常运行，制定本操作规程，规范摇臂钻床的操作流程和注意事项。

二、操作人员要求1. 操作人员必须接受相关培训，了解摇臂钻床的结构、性能和操作规程。

2. 操作人员必须穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套等。

3. 操作人员必须保持清醒状态，不得在操作过程中饮酒、吸烟或服用药物。

三、设备准备1. 检查摇臂钻床的电源线是否完好，电源开关是否正常。

2. 检查切削液的供应是否充足，必要时进行添加。

3. 检查刀具的磨损情况，如有需要，及时更换。

四、操作流程1. 将工件固定在工作台上，并调整工作台的高度，使其与刀具对齐。

2. 打开电源开关，确保摇臂钻床正常启动。

3. 调整摇臂钻床的转速和进给速度，根据工件材料和孔径的要求进行调整。

4. 进行试钻，确保刀具与工件的位置和角度正确。

5. 开始正式钻孔操作，保持稳定的手臂姿势，适当施加压力，避免过度努力。

6. 定期检查切削液的供应情况，必要时及时添加。

7. 钻孔完成后，关闭电源开关，等待摇臂钻床停止运行。

8. 将工件取下，并进行下一步的加工或处理。

五、安全注意事项1. 操作人员在操作过程中要集中注意力，避免分心或与他人交谈。

2. 切勿将手指或其他物体靠近刀具，以免发生意外伤害。

3. 在钻孔过程中，应避免过度施加压力，以免刀具断裂或工件损坏。

4. 操作人员不得将头发、衣物或饰品等杂物靠近摇臂钻床的运动部件。

5. 摇臂钻床使用完毕后，应及时清理切屑和切削液，保持设备的清洁和整洁。

6. 发现设备故障或异常情况时，应立即停止操作，并及时报告维修人员。

六、设备维护1. 定期对摇臂钻床进行保养和维修，确保设备的正常运行。

2. 定期检查电源线、电源开关和其他电气部件，确保其安全可靠。

3. 定期检查润滑油的供应情况，必要时进行添加或更换。

4. 定期清洁和润滑摇臂钻床的运动部件，保持其灵活性和正常运转。

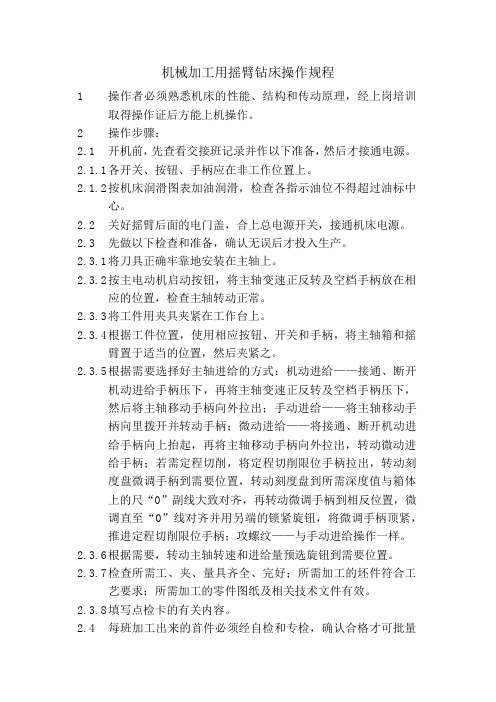

机械加工用摇臂钻床操作规程1操作者必须熟悉机床的性能、结构和传动原理，经上岗培训取得操作证后方能上机操作。

2操作步骤：2.1开机前，先查看交接班记录并作以下准备，然后才接通电源。

2.1.1各开关、按钮、手柄应在非工作位置上。

2.1.2按机床润滑图表加油润滑，检查各指示油位不得超过油标中心。

2.2关好摇臂后面的电门盖，合上总电源开关，接通机床电源。

2.3先做以下检查和准备，确认无误后才投入生产。

2.3.1将刀具正确牢靠地安装在主轴上。

2.3.2按主电动机启动按钮，将主轴变速正反转及空档手柄放在相应的位置，检查主轴转动正常。

2.3.3将工件用夹具夹紧在工作台上。

2.3.4根据工件位置，使用相应按钮、开关和手柄，将主轴箱和摇臂置于适当的位置，然后夹紧之。

2.3.5根据需要选择好主轴进给的方式：机动进给——接通、断开机动进给手柄压下，再将主轴变速正反转及空档手柄压下，然后将主轴移动手柄向外拉出；手动进给——将主轴移动手柄向里拨开并转动手柄；微动进给——将接通、断开机动进给手柄向上抬起，再将主轴移动手柄向外拉出，转动微动进给手柄；若需定程切削，将定程切削限位手柄拉出，转动刻度盘微调手柄到需要位置，转动刻度盘到所需深度值与箱体上的尺“0”副线大致对齐，再转动微调手柄到相反位置，微调直至“0”线对齐并用另端的锁紧旋钮，将微调手柄顶紧，推进定程切削限位手柄；攻螺纹——与手动进给操作一样。

2.3.6根据需要，转动主轴转速和进给量预选旋钮到需要位置。

2.3.7检查所需工、夹、量具齐全、完好；所需加工的坯件符合工艺要求；所需加工的零件图纸及相关技术文件有效。

2.3.8填写点检卡的有关内容。

2.4每班加工出来的首件必须经自检和专检，确认合格才可批量生产。

2.5加工中，需注意观察：2.5.1刀具是否完好，转动正常。

2.5.2机床各部位有无异常声响、气味、发热、振动松脱等现象。

2.6加工结束后，需作如下工作：2.6.1各开关、按钮、旋钮、手柄置于非工作位置上。

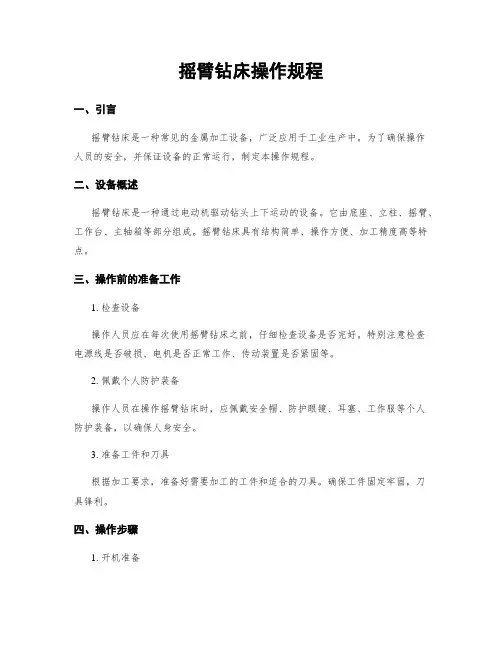

摇臂钻床操作规程一、引言摇臂钻床是一种常见的金属加工设备，广泛应用于工业生产中。

为了确保操作人员的安全，并保证设备的正常运行，制定本操作规程。

二、设备概述摇臂钻床是一种通过电动机驱动钻头上下运动的设备。

它由底座、立柱、摇臂、工作台、主轴箱等部分组成。

摇臂钻床具有结构简单、操作方便、加工精度高等特点。

三、操作前的准备工作1. 检查设备操作人员应在每次使用摇臂钻床之前，仔细检查设备是否完好。

特别注意检查电源线是否破损、电机是否正常工作、传动装置是否紧固等。

2. 佩戴个人防护装备操作人员在操作摇臂钻床时，应佩戴安全帽、防护眼镜、耳塞、工作服等个人防护装备，以确保人身安全。

3. 准备工件和刀具根据加工要求，准备好需要加工的工件和适合的刀具。

确保工件固定牢固，刀具锋利。

四、操作步骤1. 开机准备(1) 检查电源线是否插好，并确保电源开关处于关闭状态。

(2) 检查紧固装置是否松动，并进行必要的紧固。

(3) 检查润滑系统是否正常运转，并根据需要进行加油。

2. 调整工作台和刀具(1) 根据工件的尺寸和加工要求，调整工作台的高度和角度，使其与刀具相匹配。

(2) 安装合适的刀具，并确保刀具固定牢固。

3. 开始加工(1) 打开电源开关，启动电机。

(2) 调整主轴转速，根据工件材料和刀具类型选择合适的转速。

(3) 将工件放置在工作台上，并通过手轮调整工件的位置。

(4) 使用手柄控制摇臂的上下运动，使刀具与工件接触。

(5) 缓慢下压摇臂，开始加工。

注意保持稳定的加工速度，避免过快或过慢。

(6) 加工完成后，停止电机运转，等待刀具完全停止旋转。

4. 关机和清洁(1) 关闭电源开关，断开电源。

(2) 清理加工过程中产生的切屑和废料，保持工作区清洁。

(3) 检查设备是否有损坏或异常情况，及时报修或更换。

五、安全注意事项1. 操作人员必须熟悉摇臂钻床的操作规程，并经过专业培训后方可操作设备。

2. 在操作过程中，严禁戴手套、长袖衣物等松散物品，以免被卷入运动部件。

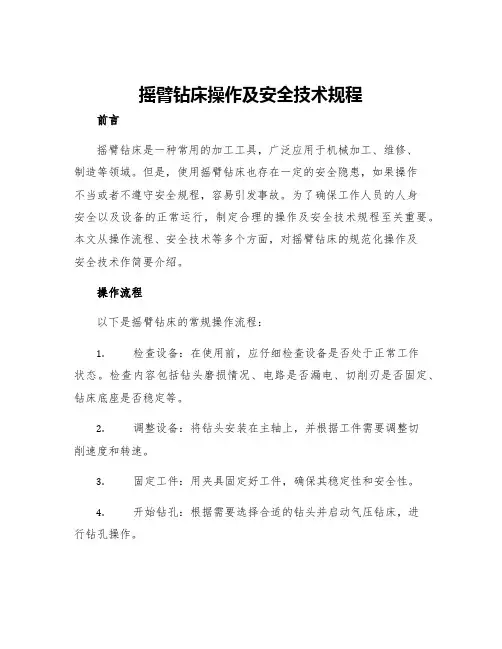

摇臂钻床操作及安全技术规程前言摇臂钻床是一种常用的加工工具，广泛应用于机械加工、维修、制造等领域。

但是，使用摇臂钻床也存在一定的安全隐患，如果操作不当或者不遵守安全规程，容易引发事故。

为了确保工作人员的人身安全以及设备的正常运行，制定合理的操作及安全技术规程至关重要。

本文从操作流程、安全技术等多个方面，对摇臂钻床的规范化操作及安全技术作简要介绍。

操作流程以下是摇臂钻床的常规操作流程：1.检查设备：在使用前，应仔细检查设备是否处于正常工作状态。

检查内容包括钻头磨损情况、电路是否漏电、切削刃是否固定、钻床底座是否稳定等。

2.调整设备：将钻头安装在主轴上，并根据工件需要调整切削速度和转速。

3.固定工件：用夹具固定好工件，确保其稳定性和安全性。

4.开始钻孔：根据需要选择合适的钻头并启动气压钻床，进行钻孔操作。

5.检查孔深：钻完后，要使用深度尺等工具测量孔深是否符合要求。

6.清理设备：钻孔后，需要清理设备，包括清除钻床底部的落屑和清洗钻头等。

7.关闭设备：结束操作后，关闭钻床及电源，并取消电源插头。

安全技术除了以上操作流程外，安全技术措施也必不可少，以下是使用钻床时需要注意的安全技术事项：1. 穿着适合的工作服装在使用钻床时，必须穿戴工作服装，包括安全帽、工作鞋、耳塞或耳罩、防护眼镜、手套等。

2. 保持设备干净、整洁人员在使用设备前，必须先检查钻床外层是否有杂物，是否有附着石灰粉尘、废油、废铁屑等杂物。

如有，则必须及时清理，确保周围安全、干净，使设备处于最优状态。

3. 掌握钻床的技术参数钻床的技术参数包括钻头直径、转速、钻床能力等等。

人员必须对钻床的技术参数有一定掌握，避免超负荷操作以及使用不合适的部件。

4. 注意刀具的维护刀具是钻床的关键设备之一，在使用过后，必须及时清洗并涂上适量的油脂，否则会影响钻床的工作效率。

5. 使用钻床时注意安全在使用钻床时，应特别注意安全问题。

钻床的操作者必须保持警觉，注意机台的稳定性，避免滑动、翻转等事故发生。

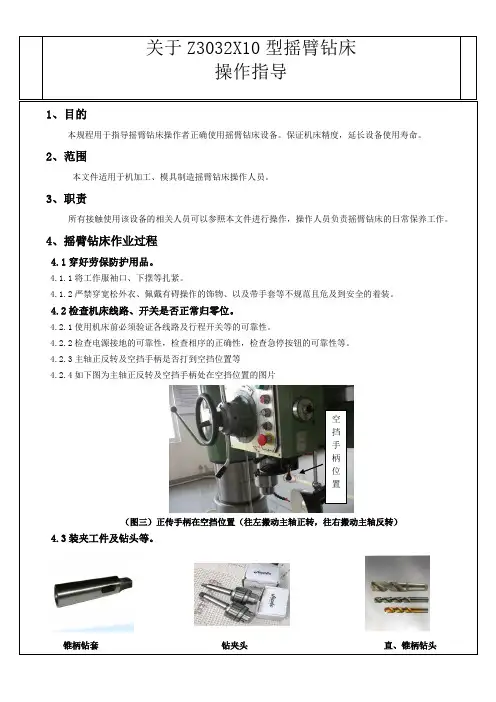

1、目的本规程用于指导摇臂钻床操作者正确使用摇臂钻床设备。

保证机床精度，延长设备使用寿命。

2、范围本文件适用于机加工、模具制造摇臂钻床操作人员。

3、职责所有接触使用该设备的相关人员可以参照本文件进行操作，操作人员负责摇臂钻床的日常保养工作。

4、摇臂钻床作业过程4.1穿好劳保防护用品。

4.1.1将工作服袖口、下摆等扎紧。

4.1.2严禁穿宽松外衣、佩戴有碍操作的饰物、以及带手套等不规范且危及到安全的着装。

4.2检查机床线路、开关是否正常归零位。

4.2.1使用机床前必须验证各线路及行程开关等的可靠性。

4.2.2检查电源接地的可靠性，检查相序的正确性，检查急停按钮的可靠性等。

4.2.3主轴正反转及空挡手柄是否打到空挡位置等4.2.4如下图为主轴正反转及空挡手柄处在空挡位置的图片空挡手柄位置（图三）正传手柄在空挡位置（往左搬动主轴正转，往右搬动主轴反转）4.3装夹工件及钻头等。

锥柄钻套钻夹头直、锥柄钻头主轴装夹刀具位置（图四）主轴装夹刀具部位4.3.1工件和切削刀具等必须装夹牢固可靠，使用机床前必须要验证机床各部位夹紧、松开的可靠性。

4.3.2钻头装夹：直柄钻头（一般钻削直径小于Φ14）装夹时利用到钻夹头如图，将钻夹头套如钻套中再套入主轴上检查是否套牢固，再将直柄钻头夹紧在钻夹头上。

锥柄钻头则根据锥柄大小接利用钻套中间衔接直接套在主轴上同样也要检查装夹是否牢固。

4.3.3更换钻头或夹具时，锥柄钻套等各配合部位必须保持清洁，经常拆卸的锥柄套严禁敲打使之变型。

4.4根据加工要求选择合适的转速。

4.4.1根据加工材料及钻头直径的不同，应合理选择转速与进给量，否则易造成机床的损坏。

4.4.2转速的选择见机床主轴箱上的标牌。

下面（图三）是拍下来的供参考（图五）转速选择标示牌4.5启动电源开启主轴马达，确认转速是否合适，不合适时应关闭主轴马达后换挡，并再次确认。

（图六）主轴转速调节手柄4.5.1关闭马达后严禁在主轴未停止转动情况下换挡调速，这样会容易使调速齿轮磨损打坏，损坏机床。
