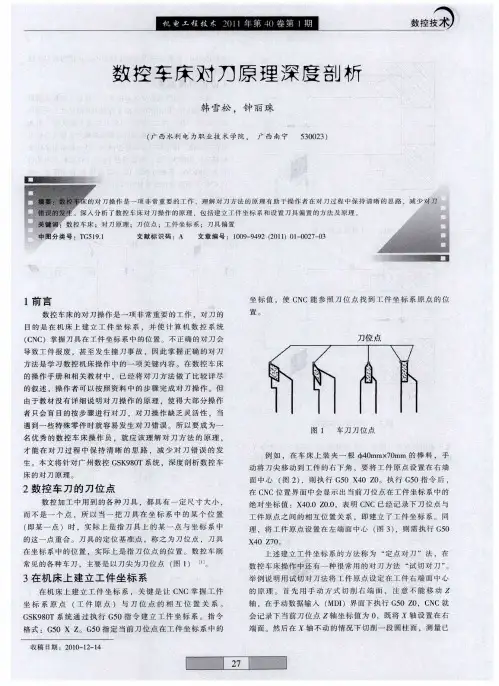

数控车床对刀原理深度剖析

数控车床对刀的原理及方法一、数控车床对刀的原理:对刀是数控加工中的主要操作和重要技能。

在一定条件下，对刀的精度可以决定零件的加工精度。

同时，对刀效事还直接影响数控加工效丰。

仅仅知道对刀方法是不够的。

还要知道数控系统的各种对刀设置方式，。

以及这些方式在加工程序中的调用方法，同时要知道各种对刀方式的优缺点。

使用条件等。

一股来说，数控加工零件的编程和加工是分开进行的。

数控编程员根据零件的设计图纸，速定一个方便编程的工件坐标系，工件坐标系-般与零件的工艺基准或设计基准重合。

在工件坐标系下进行零件加工程序的编制，对刀时，应使指刀位点与对刀点重合，所谓刀位点是指刀具的定位基准点，对于车刀来说，其刀位点是刀失。

对刀的目的是确定对刀点。

在机床坐标系中的绝对坐标值，测量刀具的刀位偏基值。

对刀点找正的准确度直接影响加工精度。

在实际加工工件时。

使用一把刀具一般不能满足工件的加工要求，通常要使用多把刀具进行加工。

在使用多把车刀加工时，在换刀位置不变的情况下，换刀后刀失点的几何位置将出现差异，这就要求不同的刀具在不同的起始位置开始加工时。

都能保证程序正常运行。

为了解决这个问题。

机床数控系統配备了刀具几何位置补能的功能，利用刀其几何位置补偿功能，只要事先把每把刀相对于某一预先选定的基准刀的位置偏差测量出来，输入到数控系统的刀具梦数补正栏指定组号里，在加工程序中利用T指令，即可在刀具轨述中自动补偿刀具位置偏差。

刀具位置值差的利量同样也需通过对刀操作来实现。

生产厂家在制造数控车床，必须建立位置测量，控制、显示的统基准点。

该基准点就是机床坐标系原点，也就是机床机械目零后所处的位置。

操作方法01数控车床对刀是车床加工技术中比较复杂的工艺之一，它的精度将会直接影响到所加工零部件的精度，所以不能马虎。

02数控车床对刀的基本原理就是将零件的坐标系与数控机床的坐标系整合起来，然后依据这个坐标系来确定对刀位置。

03目前数控车床大部分采用的是对刀器主动对刀，对刀器会自动向零件确定一个原点位置，这是十分方便快捷的对刀方法。

数控车床对刀的原理与方法数控车床的刀具对刀是确保机床工作精度的关键步骤之一、对刀准确度影响着工件的加工精度和质量。

数控车床的对刀一般采用刀具测量、感应式对刀、比较式对刀等方式。

下面将介绍数控车床对刀的原理和方法。

1.刀具测量：数控车床通常提供一个专门的测量装置，用来测量刀具的长度和半径。

通过刀具测量装置的读数，可以计算出刀具的几何参数，以便在数控系统中设置正确的刀具补偿值。

2.感应式对刀：数控车床使用感应式传感器，通过与刀具接触或靠近刀具来感应刀具的位置信息。

传感器可以测量到刀具的长度和半径，并将这些信息传递给数控系统。

3.比较式对刀：比较式对刀是通过测量工件上已加工的特征来确定刀具的位置。

例如，在数控车床上面加工一个规定尺寸的槽后，可以使用传感器测量槽的尺寸，然后根据预定的槽尺寸，调整刀具的位置。

根据数控车床对刀的原理，可以采用以下方法进行对刀：1.感应式对刀：数控车床上通常有一个专用的感应式对刀装置。

在对刀过程中，需要选取一把已知长度的刀具，并使用感应式传感器测量其长度。

将测量到的刀具长度输入数控系统，系统会自动计算并设置刀具长度补偿值。

然后，将正确长度的刀具安装到车刀刀架上，依次对各个刀具进行对刀。

2.刀具测量：刀具测量是比较常见的对刀方式。

使用专用的刀具测量设备可以测量刀具的长度和半径。

在对刀过程中，首先选取一把已知长度和半径的刀具，将其放入测量设备中测量。

然后，将测量到的数值输入数控系统，系统会自动计算出刀具的补偿值。

最后，将已校准好的刀具安装到车刀刀架上。

3.比较式对刀：在比较式对刀中，首先需要加工一个已知尺寸的特征，例如一条槽或一组孔。

然后，使用专用的测量仪器测量加工后的特征尺寸。

将测量到的尺寸和预定的尺寸进行比较，计算出相应的补偿值。

最后，根据计算结果调整刀具的位置。

除了上述方法外，还可以使用图形化的数控系统来辅助进行对刀。

通过在数控系统中显示工件轮廓的模拟图像，可以直观地观察刀具的位置与工件轮廓之间的关系，从而调整刀具的位置。

数控车床对刀的原理及方法数控车床对刀是指在进行数控加工前，通过调整工具与工件之间的相对位置，使其达到最佳的加工状态，从而确保加工精度和质量。

在进行数控车床对刀时，需要掌握一定的原理和方法。

一、数控车床对刀的原理：数控车床对刀是以工具为基准，通过调整工具与工件之间的相对位置，使其达到预定的加工要求。

数控车床对刀的原理包括工具长度补偿和半径补偿。

工具长度补偿：数控车床对刀时，要考虑工具长度的影响。

在机床的编程中，以工件参考点统一参考工具长度，通过编程输入工具长度补偿值，使操作者无需考虑具体工具长度，直接参照工件参考点与加工长度编程。

半径补偿：数控车床对刀时，还要考虑工具半径的影响。

在机床的编程中，通过编程输入刀具半径补偿值，使操作者无需考虑具体工具半径，直接参照工件轮廓绘制加工轮廓。

二、数控车床对刀的方法：1. 机械对刀法：数控车床对刀时，一般先采用机械对刀法进行初步调整。

具体步骤如下：(1) 选择合适的切削工具，将其装夹到主轴上；(2) 将工件装夹在工作台上，固定好；(3) 调整工具的位置，使其与工件接触；(4) 缓慢移动工具，观察工具与工件的接触情况；(5) 调整对刀量，使工具的刀尖与工件表面轻微接触；(6) 用毛刷或布将切屑清除干净；(7) 检查工具与工件的接触情况，如需调整，继续进行机械对刀。

2. 触发器对刀法：在数控车床上，一般配备有触发器对刀装置。

该装置可以根据工具与工件的相对位置变化，给出相应的触发信号。

具体步骤如下：(1) 在数控系统中，选择相应的对刀程序和参数；(2) 将工具装夹到主轴上；(3) 将工件装夹在工作台上，固定好；(4) 运行对刀程序，使切削工具逐渐接近工件；(5) 当工具与工件发生接触时，触发器将给出触发信号，停止继续靠近；(6) 根据触发信号调整工具位置，以使其与工件的接触减小到最小值；(7) 检查工具与工件的接触情况，如果需要调整，可再次进行触发器对刀。

3. 光电对刀法：光电对刀法是一种非接触式的对刀方法，通过使用光电开关检测刀具的位置与工件的位置关系，以确定最佳的对刀位置。

数控对刀原理数控对刀是数控加工中非常重要的一环，它直接影响到加工精度和加工效率。

数控对刀原理是指在数控机床上进行刀具对刀的方法和原理。

正确的数控对刀原理能够保证刀具的正确安装和定位，从而确保加工的精度和质量。

下面将介绍数控对刀的原理及其操作方法。

数控对刀原理主要包括以下几个方面，刀具长度的补偿、刀具半径的补偿、刀具偏移的补偿和刀具的安装和定位。

首先是刀具长度的补偿，数控系统可以通过输入刀具的实际长度和系统中设定的长度进行补偿，从而保证刀具的正确位置。

其次是刀具半径的补偿，数控系统可以通过输入刀具的实际半径和系统中设定的半径进行补偿，确保刀具的加工轨迹正确。

再次是刀具偏移的补偿，数控系统可以通过输入刀具的实际偏移量和系统中设定的偏移量进行补偿，保证刀具的加工位置准确。

最后是刀具的安装和定位，操作人员需要根据加工工件的要求，正确安装刀具并进行定位，确保刀具的位置和方向正确。

在进行数控对刀时，操作人员需要按照以下步骤进行操作，首先是准备工作，包括检查刀具和夹具的状态，确保刀具和夹具的完好无损。

其次是选择合适的对刀工具，根据加工工件的要求选择合适的对刀工具。

然后是进行刀具长度的补偿，根据实际情况输入刀具的实际长度和系统中设定的长度进行补偿。

接着是进行刀具半径的补偿，输入刀具的实际半径和系统中设定的半径进行补偿。

再次是进行刀具偏移的补偿，输入刀具的实际偏移量和系统中设定的偏移量进行补偿。

最后是安装刀具并进行定位，根据加工工件的要求，正确安装刀具并进行定位，确保刀具的位置和方向正确。

总之，数控对刀原理是数控加工中非常重要的一环，它直接影响到加工精度和加工效率。

正确的数控对刀原理能够保证刀具的正确安装和定位，从而确保加工的精度和质量。

操作人员在进行数控对刀时需要严格按照操作步骤进行，确保对刀的准确性和可靠性。

只有这样，才能保证数控加工的顺利进行，达到预期的加工效果。

数控机床对刀的原理分析以及常用对刀方法进行数控加工时，数控程序所走的路径均是主轴上刀具的刀尖的运动轨迹。

刀具刀位点的运动轨迹自始至终需要在机床坐标系下进行精确控制，这是因为机床坐标系是机床唯一的基准。

编程人员在进行程序编制时不可能知道各种规格刀具的具体尺寸，为了简化编程，这就需要在进行程序编制时采用统一的基准，然后在使用刀具进行加工时，将刀具准确的长度和半径尺寸相对于该基准进行相应的偏置，从而得到刀具刀尖的准确位置。

所以对刀的目的就是确定刀具长度和半径值，从而在加工时确定刀尖在工件坐标系中的准确位置。

对刀仪演示视频（时长1分10秒，建议wifi下观看）一、对刀的原理和对刀中出现的问题1、刀位点刀位点是刀具上的一个基准点，刀位点相对运动的轨迹即加工路线，也称编程轨迹。

2、对刀和对刀点对刀是指操作员在启动数控程序之前，通过一定的测量手段，使刀位点与对刀点重合。

可以用对刀仪对刀，其操作比较简单，测量数据也比较准确。

还可以在数控机床上定位好夹具和安装好零件之后，使用量块、塞尺、千分表等，利用数控机床上的坐标对刀。

对于操作者来说，确定对刀点将是非常重要的，会直接影响零件的加工精度和程序控制的准确性。

在批生产过程中，更要考虑到对刀点的重复精度，操作者有必要加深对数控设备的了解，掌握更多的对刀技巧。

(1)对刀点的选择原则在机床上容易找正，在加工中便于检查，编程时便于计算，而且对刀误差小。

对刀点可以选择零件上的某个点（如零件的定位孔中心），也可以选择零件外的某一点（如夹具或机床上的某一点），但必须与零件的定位基准有一定的坐标关系。

提高对刀的准确性和精度，即便零件要求精度不高或者程序要求不严格，所选对刀部位的加工精度也应高于其他位置的加工精度。

选择接触面大、容易监测、加工过程稳定的部位作为对刀点。

对刀点尽可能与设计基准或工艺基准统一，避免由于尺寸换算导致对刀精度甚至加工精度降低，增加数控程序或零件数控加工的难度。

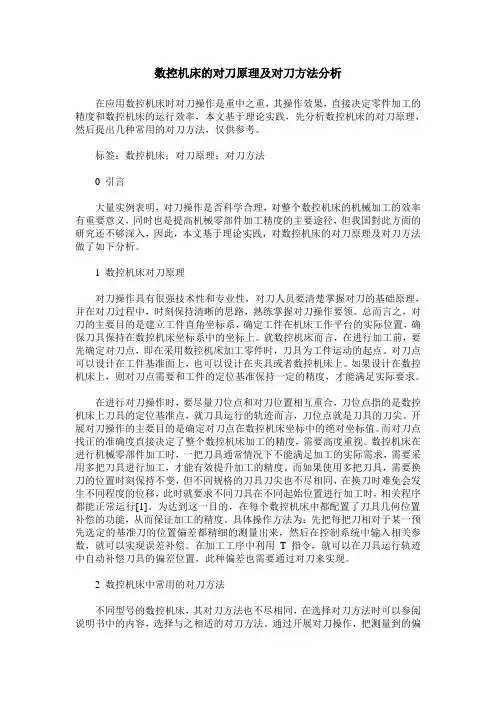

数控机床的对刀原理及对刀方法分析在应用数控机床时对刀操作是重中之重，其操作效果，直接决定零件加工的精度和数控机床的运行效率，本文基于理论实践，先分析数控机床的对刀原理，然后提出几种常用的对刀方法，仅供参考。

标签：数控机床；对刀原理；对刀方法0 引言大量实例表明，对刀操作是否科学合理，对整个数控机床的机械加工的效率有重要意义，同时也是提高机械零部件加工精度的主要途径，但我国對此方面的研究还不够深入，因此，本文基于理论实践，对数控机床的对刀原理及对刀方法做了如下分析。

1 数控机床对刀原理对刀操作具有很强技术性和专业性，对刀人员要清楚掌握对刀的基础原理，并在对刀过程中，时刻保持清晰的思路，熟练掌握对刀操作要领。

总而言之，对刀的主要目的是建立工件直角坐标系，确定工件在机床工作平台的实际位置，确保刀具保持在数控机床坐标系中的坐标上。

就数控机床而言，在进行加工前，要先确定对刀点，即在采用数控机床加工零件时，刀具为工件运动的起点。

对刀点可以设计在工件基准面上，也可以设计在夹具或者数控机床上。

如果设计在数控机床上，则对刀点需要和工件的定位基准保持一定的精度，才能满足实际要求。

在进行对刀操作时，要尽量刀位点和对刀位置相互重合，刀位点指的是数控机床上刀具的定位基准点，就刀具运行的轨迹而言，刀位点就是刀具的刀尖。

开展对刀操作的主要目的是确定对刀点在数控机床坐标中的绝对坐标值。

而对刀点找正的准确度直接决定了整个数控机床加工的精度，需要高度重视。

数控机床在进行机械零部件加工时，一把刀具通常情况下不能满足加工的实际需求，需要采用多把刀具进行加工，才能有效提升加工的精度。

而如果使用多把刀具，需要换刀的位置时刻保持不变，但不同规格的刀具刀尖也不尽相同，在换刀时难免会发生不同程度的位移，此时就要求不同刀具在不同起始位置进行加工时，相关程序都能正常运行[1]。

为达到这一目的，在每个数控机床中都配置了刀具几何位置补偿的功能，从而保证加工的精度。

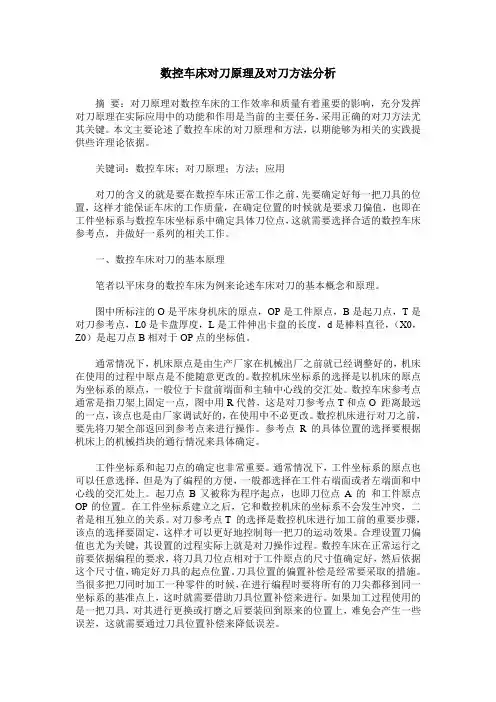

数控车床对刀原理及对刀方法分析摘要：对刀原理对数控车床的工作效率和质量有着重要的影响，充分发挥对刀原理在实际应用中的功能和作用是当前的主要任务，采用正确的对刀方法尤其关键。

本文主要论述了数控车床的对刀原理和方法，以期能够为相关的实践提供些许理论依据。

关键词：数控车床；对刀原理；方法；应用对刀的含义的就是要在数控车床正常工作之前，先要确定好每一把刀具的位置，这样才能保证车床的工作质量，在确定位置的时候就是要求刀偏值，也即在工件坐标系与数控车床坐标系中确定具体刀位点，这就需要选择合适的数控车床参考点，并做好一系列的相关工作。

一、数控车床对刀的基本原理笔者以平床身的数控车床为例来论述车床对刀的基本概念和原理。

图中所标注的O是平床身机床的原点，OP是工件原点，B是起刀点，T是对刀参考点，L0是卡盘厚度，L是工件伸出卡盘的长度，d是棒料直径，（X0，Z0）是起刀点B相对于OP点的坐标值。

通常情况下，机床原点是由生产厂家在机械出厂之前就已经调整好的，机床在使用的过程中原点是不能随意更改的。

数控机床坐标系的选择是以机床的原点为坐标系的原点，一般位于卡盘前端面和主轴中心线的交汇处。

数控车床参考点通常是指刀架上固定一点，图中用R代替，这是对刀参考点T和点O 距离最远的一点，该点也是由厂家调试好的，在使用中不必更改。

数控机床进行对刀之前，要先将刀架全部返回到参考点来进行操作。

参考点R的具体位置的选择要根据机床上的机械挡块的通行情况来具体确定。

工件坐标系和起刀点的确定也非常重要。

通常情况下，工件坐标系的原点也可以任意选择，但是为了编程的方便，一般都选择在工件右端面或者左端面和中心线的交汇处上。

起刀点B又被称为程序起点，也即刀位点A的和工件原点OP的位置。

在工件坐标系建立之后，它和数控机床的坐标系不会发生冲突，二者是相互独立的关系。

对刀参考点T 的选择是数控机床进行加工前的重要步骤，该点的选择要固定，这样才可以更好地控制每一把刀的运动效果。

数控车床对刀操作及工作原理1. 手工编程操作将编制的加工程序输入数控系统，具体的操作方法是：先通过机械操作面板启动数控机床，接着由CRT/MDI面板输入加工程序，然后运行加工程序。

1）启动数控机床操作① 机床启动按钮ON② 程序锁定按钮OFF2）编辑操作① 选择MDI方式或EDIT方式② 按（PRGRM）健③ 输入程序名键入程序地址符、程序号字符后按（INSRT）键。

④ 键入程序段⑤ 键入程序段号、操作指令代码后按（INPUT）键。

3）运行程序操作① 程序锁定按钮ON② 选择自动循环方式2. 调用程序操作调用已储存在数控系统中的加工程序，具体的操作方法先通过机械操作面板启动数控机床，接着调用系统内的加工程序，然后运行程序。

1）启动数控机床操作① 机床启动按钮ON② 程序锁定按钮OFF2）调用程序操作① 选择MDI方式或EDIT方式② 按（PRGRM）键③ 调用程序键入程序地址符、程序号字符后按（INPUT）键。

3）运行程序操作① 程序锁定按钮ON② 选择自动循环方式③ 按自动循环按钮3. 数控车床对刀操作数控车床对刀方法有三种（图1）：试切削对刀法、机械对刀法和光学对刀法。

图1 数控车床对刀方法1）试切削对刀法对刀原理如图2所示，假设刀架在外圆刀所处位置换上切割刀，虽然刀架没有移动，刀具的坐标位置也没有发生变化，但两把刀尖不在同一位置上，如果不消除这种换刀后产生的刀尖位置误差，势必造成换刀后的切削加工误差。

图2 数控车床对刀原理换刀后刀尖位置误差的计算：ΔX=X1-X2ΔZ=Z1-Z2根据对刀原理，数控系统记录了换刀后产生的刀尖位置误差ΔX、ΔZ，如果用刀具位置补偿的方法确定换刀后的刀尖坐标位置，这样能保证刀具对工件的切削加工精度。

2）基准刀对刀操作（图3）① 用外圆车刀切削工件端面，向数控系统输入刀尖位置的Z坐标。

②用外圆车刀切削工件外圆，测量工件的外圆直径，向数控系统输入该工件的外圆直径测量值，即刀尖位置的X坐标。

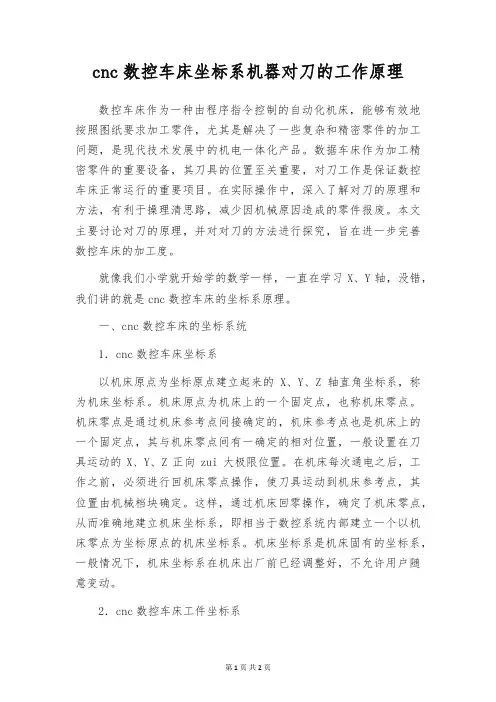

cnc数控车床坐标系机器对刀的工作原理数控车床作为一种由程序指令控制的自动化机床，能够有效地按照图纸要求加工零件，尤其是解决了一些复杂和精密零件的加工问题，是现代技术发展中的机电一体化产品。

数据车床作为加工精密零件的重要设备，其刀具的位置至关重要，对刀工作是保证数控车床正常运行的重要项目。

在实际操作中，深入了解对刀的原理和方法，有利于操理清思路，减少因机械原因造成的零件报废。

本文主要讨论对刀的原理，并对对刀的方法进行探究，旨在进一步完善数控车床的加工度。

就像我们小学就开始学的数学一样，一直在学习X、Y轴，没错，我们讲的就是cnc数控车床的坐标系原理。

一、cnc数控车床的坐标系统1．cnc数控车床坐标系以机床原点为坐标原点建立起来的X、Y、Z轴直角坐标系，称为机床坐标系。

机床原点为机床上的一个固定点，也称机床零点。

机床零点是通过机床参考点间接确定的，机床参考点也是机床上的一个固定点，其与机床零点间有一确定的相对位置，一般设置在刀具运动的X、Y、Z正向zui大极限位置。

在机床每次通电之后，工作之前，必须进行回机床零点操作，使刀具运动到机床参考点，其位置由机械档块确定。

这样，通过机床回零操作，确定了机床零点，从而准确地建立机床坐标系，即相当于数控系统内部建立一个以机床零点为坐标原点的机床坐标系。

机床坐标系是机床固有的坐标系，一般情况下，机床坐标系在机床出厂前已经调整好，不允许用户随意变动。

2．cnc数控车床工件坐标系工件图样给出以后，首先应找出图样上的设计基准点。

其他各项尺寸均是以此点为基准进行标注。

该基准点称为工件原点。

以工件原点为坐标原点建立的X、Y、Z轴直角坐标系，称为工件坐标系。

工件坐标系是用来确定工件几何形体上各要素的位置而设置的坐标系，工件原点的位置是人为设定的，它是由编程人员在编制程序时根据工件的特点选定的，所以也称编程原点。

cnc数控车床加工零件的工件原点一般选择在工件右端面、左端面或卡爪的前端面与Z轴的交点上。

数控机床对刀的原理和方法之我见数控加工是一种高精度、高效率、高可靠性的加工制造方法，其中对数控加工精度的把握尤为重要。

影响数控加工精度有诸多因素，例如数控机床本身的精度、工艺系统的状态、加工程序的正确性、工艺方案的合理性、对刀操作的精确程度等。

在分析数控加工精度时，需对各种因素需要综合分析，具体问题具体处理，不能简单给出结论。

在影响数控加工精度的诸多因素中，对刀操作的精确程度对数控加工精度有着最为直接的影响，对刀是数控加工中的主要操作和重要技能，数控机床在加工前，要进得对刀，对刀的准确性决定了零件的加工精度，同时，对刀效率还直接影响数控加工效率。

一、对刀的原理和方法1工件坐标系的建立方法数控系统一般采用两种方法来建立工件坐标系：(1)定义工件零点与程序起刀点的相对位置来确定工件在机床坐标系中的位置，即G92指令方式；(2)通过找出工件零点与机床参考点的相对距离，把这个相对距离作为零点偏置值输入到系统中，从而达到使工件在机床坐标系中有一个正确位置的目的，也就是G54-G59的方式。

2对刀的原理对刀点的选择原则：(1)使程序编制简单；(2)容易找正，便于确定零件的加工原点的位置；(3)在加工时检查方便、可靠；(4)有利于提高加工精度。

在使用对刀点确定加工原点时，就需要进行“对刀”。

对刀是指“刀位点”与“对刀点”重合的操作，刀具刀位点是指刀具在机床上的位置。

对于不同的刀具，刀位点的选择不同。

对立铣刀和端面铣刀而言，刀位点为其底面中心；对球头铣刀为球头球心；对车刀、镗刀和钻头则为其刀尖或钻尖。

对刀时应使对刀点和刀位点重合。

对刀的目的是确定对刀点(或工件原点)在机床坐标系中的绝对坐标值，测量刀具的刀位偏差值。

3对刀的方法在数控车床上，常用的对刀方法有试切对刀、机械对刀仪对刀和光学对刀仪对刀等。

试切对刀是通过试切零件来对刀，采用“试切一测量一调整”的对刀模式。

手动对刀要较多地占用机床时间对刀精度受测量精度的影响较大胆由于方法简单所需辅助设备少，因此普遍应用于经济型数控机床中。

数控对刀的原理
数控对刀主要通过测量和调整刀具相对工件的位置和角度，以确保刀具正确地对准工件进行加工。

首先，数控对刀需要使用刀具传感器，该传感器能够测量刀具的位置和角度。

数控系统通过向该传感器发送控制信号，使其准确地检测刀具的位置和角度。

一般情况下，数控系统会要求用户在对刀过程中将刀具与传感器的探测点接触，以确保得到准确的测量结果。

刀具在接触传感器的同时也可能会产生一些误差，因此在测量完成后，数控系统还会根据这些误差的大小进行一定的修正。

通过测量得到刀具的位置和角度后，数控系统会将这些数据与预设的刀具对刀参数进行对比，并根据参数调整刀具的位置和角度，使其与工件正确对准。

这个过程通常需要数控系统进行多次重复的计算和调整，直到达到预期的对刀效果。

除了基本的位置和角度调整外，数控对刀还可能涉及到一些更复杂的操作，如刀具长度补偿和刀具半径补偿等。

这些操作可以进一步提高对刀的准确性和精度，并确保加工结果符合设计要求。

总的来说，数控对刀通过测量和调整刀具的位置和角度，使其与工件正确对准，从而保证加工质量和效率。

这一过程通常由数控系统自动完成，大大提高了加工的准确性和稳定性。

题目：数控车床的对刀原理及对刀方法摘要本文分析了数控车床的对刀原理，并从实用角度分析介绍了几种常用的对刀方法。

关键词：数控车床；坐标系；参考点；对刀法目录1数控车床的对刀原理 (1)1.1概述 (1)1.2数控车床坐标系与数控车床参考点 (1)1.3工件坐标系与起刀点 (2)1.3.1工件坐标系（又称为编程坐标系） (2)1.3.2起刀点B（又称程序起点） (3)1.3.3工件坐标系建立 (3)1.4对刀参考点及对刀过程 (3)1.4.1对刀参考点T (3)1.4.2对刀过程 (4)1.5刀具位置补偿及刀偏值的设定原理 (4)1.5.1刀具位置补偿 (4)1.5.2刀偏值的设定原理 (5)2对刀方法 (6)2.1试切对刀法 (6)2.2对刀仪自动对刀法 (7)3刀偏值的修改 (7)结论 (8)参考文献： (9)致谢 (10)1数控车床的对刀原理1.1概述数控车床的对刀问题一直是一个难题，这一问题已成为数控加工中的“瓶颈”，阻碍了数控加工效率和质量的提高。

为此，本文分析了数控车床的对刀原理，并从实用角度介绍了几种常用的对刀方法。

所谓对刀，就是在数控车床进行切削加工之前要确定每一把刀具的刀位点在工件坐标系和数控车床需坐标系中的位置，也就是求刀偏值。

1.2数控车床坐标系与数控车床参考点数控车床坐标系———是指以机床原点为坐标原点所建立的坐标系。

数控车床的机床原点通常取在卡盘前端面与主轴中心线交点处（如图1中O点）。

一般机床原点在数控车床出厂前由生产厂家已经调整好，一般不允许用户随意变动。

如图1中XOZ 为机床坐标系。

数控车床参考点———是指刀架上某一固定点，即对刀参考点 T（如图1中T 点）退离距机床原点O最远的一个固定点R点（如图1中R点）。

该R点在机床出厂时也由生产厂家调试好，并将数据输入到数控系统中。

因此机床参考点R对机床原点O的坐标是一个已知数，一个固定值。

一般对刀之前，必先使数控车床进行“回零”操作（即使刀架返回参考点操作），就是使刀架上对刀参考点T与机床参考点R重合。

数控车床的对刀原理
数控车床对刀的原理是在数控操作系统下，通过数控程序控制工件与刀具的相对位置，使得刀具能够准确地切削工件，从而实现加工精度和效率的提高。

具体来讲，数控车床对刀原理包括以下几个方面：
1. 首先需要在数控系统中输入刀具的几何参数和相应的编程代码，以告诉数控系统刀具的形状、尺寸和位置等信息。

2. 接着，需要将刀具安装到车床的主轴上，并进行刀具刃口的调整，以保证刀具能够顺利地切削工件。

3. 然后，在数控程序的控制下，先选择一组稳定的参照点，用测高仪测量确定参照点的高度并将其记录在数控系统中。

4. 随后，根据需要对刀具进行一定的偏置，调整刀具的刀具长度和半径等参数，以适应不同的加工需求。

5. 最后，通过数控系统的控制，依次移动刀具和工件，确定二者的相对位置关系，并调整刀具的位置和姿态等参数，直到刀具能够精准地切削工件并满足加工要求为止。

综上所述，数控车床对刀的原理是通过数控程序控制刀具和工件的相对位置，利用各种测量和偏置手段，实现对刀具精度的调整和工件加工的高效性，从而提高数控加工的生产效率和加工质量。

数控机床对刀原理及其常见精准方法分析
数控机床是一种智能化加工设备，也是金属加工行业最
重要的机械工具之一。

数控机床通常用于金属加工，广泛应用于船舶、航空航天、汽车、医疗、军工、机电、铁路等领域。

数控机床的刀具是实现加工的最重要部分，数控机床的精准刀具碰撞既是实现加工精度的前提，也是保证产品质量的关键。

数控机床的刀具精准对撞总结为三种参数：位移、角度
和位置。

一般而言，较高的精度要求需要在三个参数上做出严格的控制，即刀具的位移、角度和位置都要精准地控制，使得刀具之间的接触精确地碰撞，实现精准加工。

普通数控机床提供的精准方法有：推进法、定点法、分
度轮法、控制旋转法、气动回转法、伺服回转法等。

其中，推进法是一种优秀而经典的数控机床精准方法，通过一定的轴向推力使得刀具产生一定的切削运动；定点法则是靠刀具在行程终点时产生的反作用力；分度轮法是利用主动分度轮和被动分度轮的自动分度作用；控制旋转法采用很多快速旋转分度轮，配合机床控制系统控制分度轮旋转；而气动回转法则是利用空气控制系统可以实现快速、精确的回转。

最后一种，伺服回转法，是利用伺服驱动器实现的，是一种比较新的精准控制方法，具有较高的精度水平。

总之，数控机床的刀具精准对撞是实现精准加工的前提
条件，它的精准方法也有很多种，各有千秋。

但任何精准控制方法都必须基于良好的加工工艺，才能实现精准切削控制。

广州数控车床对刀原理一、引言广州数控车床是一种先进的机械设备，广泛应用于工业制造领域。

在使用数控车床进行加工时，保证刀具的准确对刀是非常关键的。

本文将详细介绍广州数控车床对刀的原理和方法。

二、对刀原理广州数控车床对刀的原理是通过调整刀具和工件之间的相对位置，使刀具的切削刃与工件表面保持一定的距离，从而实现刀具的准确对刀。

1. 基准面的确定广州数控车床在对刀前，首先需要确定一个基准面。

这个基准面可以是工件的表面、机床床身或者刀架。

在确定基准面之后，可以根据需要选择合适的对刀基准。

2. 刀具的选择对于不同的加工任务，需要选择合适的刀具。

刀具的选择应考虑工件材料、形状、尺寸和加工要求等因素。

广州数控车床上常用的刀具有车刀、铣刀、钻头等。

3. 定位与夹紧广州数控车床对刀时，需要将工件夹紧在工作台上，确保工件的稳定性和刚性。

同时，还需要通过合适的定位方式将工件与机床建立起相对位置关系，以便进行准确的加工。

4. 刀具安装与调整将选择好的刀具安装在刀架上，并通过刀架的调整装置进行调整。

广州数控车床上常用的调整装置有刀架角度调整装置、刀架前后调整装置等。

通过这些装置的协调调整，可以实现刀具的准确对刀。

5. 对刀方式广州数控车床对刀的方式有多种，常见的有机械对刀和光电对刀。

机械对刀是通过手动操作来调整刀具与工件的相对位置，需要操作人员具备一定的经验和技巧。

而光电对刀则是通过激光或光电信号来对刀，精度更高，操作更简便。

6. 对刀精度的控制广州数控车床对刀的精度主要受到刀具的准确安装和调整、夹紧力的控制、定位精度的保证等因素的影响。

在对刀过程中，需要根据加工要求和刀具特性来控制对刀精度，以确保加工质量和效率。

三、对刀方法广州数控车床的对刀方法有多种，根据具体情况选择合适的方法进行对刀。

1. 直尺法直尺法是一种简单常用的对刀方法。

首先将直尺放置在工件上，调整刀具位置，使刀尖与直尺接触，然后通过调整刀架前后或上下位置，使刀具与直尺保持一定的距离。

数控车床对刀原理及对刀方法分析数控车床作为一种由程序指令控制的自动化机床，能够有效地按照图纸要求加工零件，尤其是解决了一些复杂和精密零件的加工问题，是现代技术发展中不可或缺的机电一体化产品。

数据车床作为加工精密零件的重要设备，其刀具的位置至关重要，对刀工作是保证数控车床正常运行的重要项目。

在实际操作中，深入了解对刀的原理和方法，有利于操作者理清思路，减少因机械原因造成的零件报废。

本文主要讨论对刀的原理，并对对刀的方法进行探究，旨在进一步完善数控车床的加工精确度。

标签：数控车床对刀原理对刀方法分析探究一、引言数控车床对刀工作是进行零件和仪器加工前必不可少的重要步骤，其实质的目的是在车床中建立刀具的坐标系，以此掌握刀具的位置，才能对需要加工的零件进行合理的切割。

对刀不正确会导致加工时零件报废，甚至会发生撞刀的事故。

因此操作员学习并掌握对刀的原理和方法是数控车床操作中的重要内容。

只有充分掌握对刀原理，熟练对刀方法才能保障对刀的水平和质量，减少错误的发生，避免数控车床本身和加工零件的损坏。

二、数控车床对刀原理数控车床的对刀问题已经成为数控车床加工和设备调整的难点，阻碍了加工的精确度和效率。

其实，对刀就是确定刀具位置的坐标系，也就是求偏差值。

因此对刀原理围绕着求偏差值展开。

1.车床坐标系和参考点的确定数控车床的坐标系以机床原点为坐标原点建立，如图1所示，其中O为机床的原点，Op为零件的原点，B点为起刀点，T为对刀参考点，L0是卡盘的厚度，L为所加工零件伸出卡盘的长度，d为零件的直径，从机床原点出发作X，Z 两个方向与对刀的参考点T形成动态坐标值，另外，R为车床参考点。

数控车床的原点由生产厂家调整，位置固定不会随意变动。

而车床的参考点是以刀架上的某一个固定点来确定的，R点是由数控系统在生产调试后录入的。

因此，参考点R和原点O都是固定的，对刀前要将刀架返回参考点，使刀架与参考点T和R重合，重合后显示的数值就是R点相对于X轴方向和Z轴方向上的值。

数控机床对刀是加工中的重要技能，对刀的准确性决定了零件的加工精度，对刀效率直接影响零件的加工效率，对刀对机床加工操作非常重要。

本文就来具体介绍一下数控机床对刀规程中会用到原理。

数控车床开机后，必须进行回零（参考点）操作，其目的是建立数控车床进行位置测量、控制、显示的统一基准，也就是刀具回到机床原点，机床原点通常在刀具的最大正行程处，它的位置由机床位置传感器决定。

机床回零后，刀具（刀尖）的位置与机床原点的距离是固定不变的，因此，为便于对刀和加工，可将机床回零后刀尖的位置看作机床原点。

对刀就是在数控机床的机床坐标系中建立工件坐标系，并使工件坐标系原点与编程原点重合的操作过程。

通过试切或非接触方法测量出机床坐标系中的刀尖编程点距加工原点X和Z方向的距离，并把数值设置到机床参数中，通过程序调用，建立工件坐标系，程序中基点的绝对坐标值就是以建立的工件坐标系的原点为原点的，加工出零件的轮廓。

对刀的目的是为了建立工件坐标系，直观的说法是，对刀是确立工件在机床工作台中的位置，实际上就是求对刀点在机床坐标系中的坐标。

对于数控车床来说，在加工前首先要选择对刀点，对刀点是指用数控机床加工工件时，刀具相对于工件运动的起点。

对刀点既可以设在工件上（如工件上的设计基准或定位基准），也可以设在夹具或机床上，若设在夹具或机床上的某一点，则该点必须与工件的定位基准保持一定精度的尺寸关系。

对刀时，应使指刀位点与对刀点重合，所谓刀位点是指刀具的定位基准点，对于车刀来说，其刀位点是刀尖。

对刀的目的是确定对刀点（或工件原点）在机床坐标系中的绝对坐标值，测量刀具的刀位偏差值。

对刀点找正的准确度直接影响加工精度。

在实际加工工件时，使用一把刀具一般不能满足工件的加工要求，通常要使用多把刀具进行加工。

在使用多把车刀加工时，在换刀位置不变的情况下，换刀后刀尖点的几何位置将出现差异，这就要求不同的刀具在不同的起始位置开始加工时，都能保证程序正常运行。
