线路保护

线路保护线路保护（Line protection）是指在电力系统中，针对输电线路的过载、短路等故障情况进行保护和控制的一种技术措施。

线路保护的主要目标是及时检测和判断输电线路上的故障，迅速切除故障部分并保护正常运行的线路，从而保证电力系统的安全稳定运行。

1. 线路保护的原理线路保护的原理包括故障检测、故障判据和故障切除。

故障检测是通过对线路上的电压、电流等信号进行实时监测和分析，识别出故障发生的位置；故障判据是依据预设的故障判据准则，将监测到的信号与准则进行比较，以判断是否发生了故障；故障切除是在判断发生故障后，通过控制器发出切除信号，将故障部分从电力系统中切除，以保护系统的正常运行。

线路保护通常采用集中式保护和分散式保护两种方式。

集中式保护是将多个保护装置安装在一个集中控制设备中进行管理和控制，适合于较大规模的电力系统；而分散式保护是将保护装置分散安装在接近被保护设备的位置，适合于中小型电力系统。

2. 线路保护的类型线路保护的类型主要包括过载保护、短路保护和接地保护。

2.1 过载保护过载保护是指在线路发生过载时及时切除故障部分，防止设备因长时间超负荷运行而损坏。

过载保护通常基于电流测量原理，监测线路上的电流，当电流超过额定值时，保护装置将发出切除信号。

过载保护还可以根据运行时间进行分时段保护，以适应负荷变化的需求。

2.2 短路保护短路保护是指在线路发生短路故障时迅速切除故障部分，阻止电流过大造成进一步损坏。

短路保护的原理是通过检测电流和电压异常变化来识别短路故障，当检测到短路时，保护装置会发出切除信号，将短路部分从电力系统中切除。

2.3 接地保护接地保护是指在线路发生接地故障时切除故障部分，避免电流通过人体等接地路径造成危害。

接地保护通常基于电阻测量原理，监测线路的接地电阻，当接地电阻超过预设值时，保护装置将发出切除信号。

接地保护还可以根据接地故障的类型进行差别保护，包括单相接地、双相接地和三相接地。

线路保护的配置和基本原理
线路保护是电力系统中的一项重要技术，其配置和基本原理包括以下几个方面：
1. 保护配置：
a. 选择保护器：根据线路的特点和要求选择合适的保护器，常见的有过流保护器、距离保护器、差动保护器等。

b. 选择保护区域：确定需要保护的线路区域范围，一般是线路的起点和终点之间的区域。

c. 设定保护参数：配置保护器的动作参数，如过流保护器的额定电流、距离保护器的整定值等。

2. 基本原理：
a. 过电流保护：通过检测电流的大小来判断线路是否存在过电流故障，当电流超过设定值时，保护器会发出动作信号，切断故障部分。

b. 距离保护：通过测量线路的电气距离来判断故障的位置，当故障发生时，保护器会根据故障距离和设定值的比较结果决定是否动作。

c. 差动保护：通过比较线路两端的电流差异来判断是否存在故障，当差流超过设定值时，保护器会动作切断故障。

线路保护的基本原理是通过检测和判断线路的电流、电压等参数的异常情况来实现保护动作，及时切断故障，保护电力系统的安全运行。

不同类型的线路保护器
适用于不同类型的线路故障，通过合理配置和设置保护参数，可以提高电力系统的可靠性和安全性。

线路保护原理和范围线路保护是指在电力系统中，通过采取一定的措施，保护电力系统各个线路的安全运行，防止线路故障对整个系统的影响扩大。

线路保护原理主要包括故障检测、故障判据和故障动作三个方面，其范围涵盖了各个电力系统中的线路。

一、线路保护原理1. 故障检测故障检测是线路保护的基础，通过检测电力系统中的故障信号，判断是否存在线路故障。

常用的故障检测方法有电流差动保护、电压差动保护和电流比率保护等。

电流差动保护是通过比较电流差值来判断线路故障的发生，电压差动保护则是通过比较电压差值来判断线路故障的发生。

而电流比率保护是通过比较电流的比值来判断线路故障的发生。

2. 故障判据故障判据是根据故障检测的结果，判断线路故障的类型和位置。

常用的故障判据方法有阻抗保护、相位保护和序分量保护等。

阻抗保护是通过测量故障点处的电流和电压来计算出故障阻抗，通过与设定值比较来判断故障类型和位置。

相位保护是通过测量故障点处的电压相位差来判断故障类型和位置。

序分量保护是通过测量故障点处的正序和负序电流来判断故障类型和位置。

3. 故障动作故障动作是在故障判据满足条件时，对故障线路进行保护动作，切断故障线路，保护电力系统的安全运行。

常用的故障动作方法有过电流保护、跳闸保护和接地保护等。

过电流保护是在电流超过设定值时，对故障线路进行保护动作。

跳闸保护是在电压超过设定值时，对故障线路进行保护动作。

接地保护是在电流超过设定值时，对故障线路进行保护动作。

二、线路保护范围线路保护的范围包括了电力系统中各个线路的保护。

电力系统中的线路主要包括输电线路、配电线路和馈线等。

输电线路是指将发电厂产生的电能输送到各个地方的电力线路，主要用于长距离的电能传输。

配电线路是指将输电线路输送过来的电能分配到各个用户的电力线路，主要用于短距离的电能传输。

馈线是指将变电站产生的电能输送到各个线路的电力线路，主要用于变电站与线路之间的连接。

针对不同的线路类型，线路保护的原理和范围也有所不同。

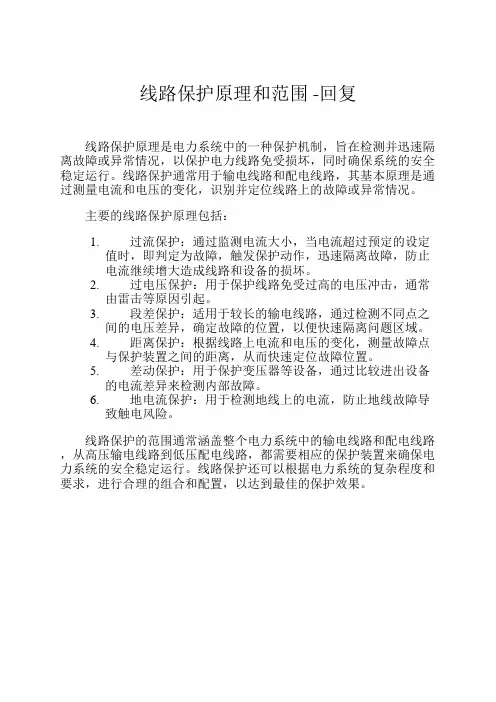

线路保护原理和范围 -回复
线路保护原理是电力系统中的一种保护机制，旨在检测并迅速隔离故障或异常情况，以保护电力线路免受损坏，同时确保系统的安全稳定运行。

线路保护通常用于输电线路和配电线路，其基本原理是通过测量电流和电压的变化，识别并定位线路上的故障或异常情况。

主要的线路保护原理包括：
1.过流保护：通过监测电流大小，当电流超过预定的设定
值时，即判定为故障，触发保护动作，迅速隔离故障，防止
电流继续增大造成线路和设备的损坏。

2.过电压保护：用于保护线路免受过高的电压冲击，通常
由雷击等原因引起。

3.段差保护：适用于较长的输电线路，通过检测不同点之
间的电压差异，确定故障的位置，以便快速隔离问题区域。

4.距离保护：根据线路上电流和电压的变化，测量故障点
与保护装置之间的距离，从而快速定位故障位置。

5.差动保护：用于保护变压器等设备，通过比较进出设备
的电流差异来检测内部故障。

6.地电流保护：用于检测地线上的电流，防止地线故障导
致触电风险。

线路保护的范围通常涵盖整个电力系统中的输电线路和配电线路，从高压输电线路到低压配电线路，都需要相应的保护装置来确保电力系统的安全稳定运行。

线路保护还可以根据电力系统的复杂程度和要求，进行合理的组合和配置，以达到最佳的保护效果。

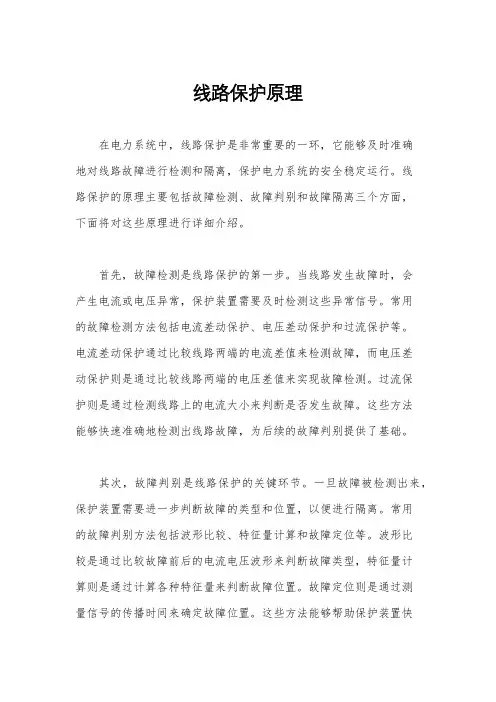

线路保护原理在电力系统中，线路保护是非常重要的一环，它能够及时准确地对线路故障进行检测和隔离，保护电力系统的安全稳定运行。

线路保护的原理主要包括故障检测、故障判别和故障隔离三个方面，下面将对这些原理进行详细介绍。

首先，故障检测是线路保护的第一步。

当线路发生故障时，会产生电流或电压异常，保护装置需要及时检测这些异常信号。

常用的故障检测方法包括电流差动保护、电压差动保护和过流保护等。

电流差动保护通过比较线路两端的电流差值来检测故障，而电压差动保护则是通过比较线路两端的电压差值来实现故障检测。

过流保护则是通过检测线路上的电流大小来判断是否发生故障。

这些方法能够快速准确地检测出线路故障，为后续的故障判别提供了基础。

其次，故障判别是线路保护的关键环节。

一旦故障被检测出来，保护装置需要进一步判断故障的类型和位置，以便进行隔离。

常用的故障判别方法包括波形比较、特征量计算和故障定位等。

波形比较是通过比较故障前后的电流电压波形来判断故障类型，特征量计算则是通过计算各种特征量来判断故障位置。

故障定位则是通过测量信号的传播时间来确定故障位置。

这些方法能够帮助保护装置快速准确地判断故障类型和位置，为后续的故障隔离提供了依据。

最后，故障隔离是线路保护的最终目的。

一旦故障被检测并判别出来，保护装置需要及时隔离故障部分，以保护电力系统的安全稳定运行。

常用的故障隔离方法包括断路器操作、接地刀操作和线路切换等。

断路器操作是通过对故障线路进行开关操作来隔离故障，接地刀操作则是通过对故障线路进行接地操作来隔离故障，线路切换则是通过对故障线路进行切换操作来隔离故障。

这些方法能够帮助保护装置及时准确地隔离故障，保护电力系统的安全稳定运行。

综上所述，线路保护的原理包括故障检测、故障判别和故障隔离三个方面，它们共同构成了线路保护的完整流程。

通过对这些原理的深入了解，能够更好地理解线路保护的工作原理，为电力系统的安全稳定运行提供保障。

线路保护方法和技巧主要包括以下几点：
1. 选择合适的电线和电缆：根据用电设备的功率和电压需求，选择合适规格的电线和电缆，确保电路安全。

2. 安装断路器和熔断器：断路器和熔断器可以在电路过载或短路时自动切断电路，保护线路和设备安全。

3. 使用漏电保护器：漏电保护器可以在设备漏电时自动切断电路，防止触电事故的发生。

4. 安装电涌保护器：电涌保护器可以防止雷电或电压波动对设备造成的损坏。

5. 保持线路干燥和清洁：避免线路接触水源和灰尘，防止线路短路和腐蚀。

6. 定期检查和维护：定期检查线路的绝缘性能、连接点的紧固程度以及设备的工作状态，及时发现和排除安全隐患。

7. 避免线路过载：避免同时使用过多的大功率设备，防止线路过载。

8. 正确接地：确保设备和线路的正确接地，防止触电和设备损坏。

9. 使用阻燃材料：在装修和布置线路时，尽量使用阻燃材料，防止火灾的发生。

10. 教育和提醒用户：对用户进行用电安全教育，提醒用户正确使用设备和注意用电安全。

线路原理保护类型线路原理保护是电力系统中的一种重要保护方式，用于检测和隔离系统中的故障，以保护电力系统的设备和人员安全。

线路原理保护根据不同的保护原理和技术手段可以分为多种类型。

下面将介绍几种常见的线路原理保护类型。

1. 过流保护：过流保护是最常见的线路原理保护类型之一。

它基于电流的大小和方向来判断系统中是否存在故障。

过流保护通常根据系统的额定电流设定一个固定的动作值，当系统中的电流超过该值时，保护动作，切断故障电路。

过流保护可以检测到短路故障、地故障以及过载故障。

2. 过压保护和欠压保护：过压保护和欠压保护用于检测系统中的电压异常情况。

过压保护在系统电压超过额定值时动作，以防止设备过电压运行，避免损坏设备。

欠压保护则在系统电压低于额定值时动作，以避免设备在电压不足的情况下工作，保护设备的正常运行。

3. 差动保护：差动保护是一种基于电流差值原理的保护方式。

它通过对比系统中不同位置的电流值，判断是否存在故障。

差动保护通常应用于变压器、发电机和母线等设备的保护。

当系统中存在故障时，故障电流会导致差动保护动作，切断故障电路。

4. 距离保护：距离保护是一种基于电力系统中电压和电流之间的相对关系进行保护的方式。

它根据电流和电压的相位差和幅值差来判断故障发生的位置，从而实现对系统不同位置的保护。

距离保护通常应用于输电线路的保护，可以检测到线路上的短路故障和接地故障。

5. 频率保护：频率保护用于检测系统中的频率异常情况。

当系统频率超出额定范围时，频率保护会动作，切断故障电路，以保护设备的安全运行。

频率保护通常应用于发电机和电力系统的主要母线保护。

6. 过温保护：过温保护用于检测设备温度异常情况。

当设备温度超过设定值时，过温保护会动作，切断电路或采取其他保护措施，以防止设备过热损坏。

除了上述几种常见的线路原理保护类型，还有许多其他类型的保护，如接地保护、故障录波保护、方向保护等，它们都有各自独特的保护原理和应用场景。

线路保护的配置原则1. 简介线路保护是电力系统中的重要组成部分，其作用是在电力故障发生时，迅速侦测并切除故障，保护电力设备和电网的安全稳定运行。

线路保护的正确配置是保证电力系统可靠性和安全性的必要条件。

本文将探讨线路保护的配置原则，并分析其中的关键因素。

2. 线路保护的基本原则（1）故障侦测速度：线路保护系统应具有快速侦测故障的能力，以确保在最短时间内切除故障，减少对设备和系统的损坏。

（2）选择性：线路保护系统应具备良好的选择性，能够辨别出故障点的位置，并迅速切断故障线路，同时不影响其他正常运行的线路。

（3）可靠性：线路保护系统应具备高度可靠的性能，能够在各种条件下正确判断故障，避免误动作和漏动作，以保证电力系统的稳定运行。

（4）经济性：线路保护系统的配置应考虑经济因素，选择性能良好且价格合理的保护设备，以保障线路的可靠性和运行成本的合理性。

3. 配置原则（1）故障类型与保护方案的匹配：不同类型的线路故障需要采用不同的保护方案。

例如，对于短路故障，应采用过电流保护方案；对于接地故障，应采用零序电流保护方案。

因此，在配置线路保护系统时，应根据故障类型选择适当的保护方案。

（2）线路长度与保护灵敏度的平衡：线路长度较长时，故障的位置判别难度增加，因此需要提高保护的灵敏度。

但是，过高的灵敏度可能会导致误动作的出现。

因此，在配置线路保护系统时，需要平衡线路长度和保护灵敏度之间的关系，以提高系统的可靠性。

（3）备用保护的配置：为了增强系统的可用性，通常会配置备用保护。

备用保护可以作为主保护无法正常工作时的故障探测和切除手段。

在配置备用保护时，应保证其与主保护之间具备良好的互备关系，以确保故障时的快速响应。

（4）与其他保护设备的协调配置：线路保护系统与其他保护设备（如差动保护、跳闸装置等）应进行协调配置，以实现全面的保护覆盖和故障切除能力。

在协调配置中，应注意保护设备之间的时差和动作方式，确保各保护设备之间的协调性和一致性。
