hfss如何建立模型

HFSS建模问题HFSS的使用一、新建工程设置1、运行HFSS并新建工程2、选择求解类型共三种：模式驱动求解Driven Model 终端驱动求解本证模求解3、设置长度单位英寸in 毫米mm二、创建参数化设计模型1、构造出准确的几何模型以及指定模型的材料属性【Tools】--【Options】--【Modeler Options】，打开3D Modeler Option对话框，选择Drawing 选项卡，确认选中Edit Properties of new primitives复选框。

Transparent 模型的透明度；Ctrl+D将模型放大或缩小到适合窗口全屏系那是的大小；2、准确的分配边界条件3、准确的分配端口激励按“F”（Face）键切换到“面”选择状态，此时可以选择想选中的那个面；选中要设置为激励的那个面，单击右键，选择：【Assign Excitation】---【Wave Port】，打开波端口设置对话框，输入Name 的名称，例如Port1之类的，单击下一步，在新窗口中单击打开Integration Line下方的下拉列表框，选择New Line选项，设置端口的“积分校准线”；复制操作：【Tools】--【Options】--【HFSS Options】，打开HFSS Options对话框，选择General 选项卡，选中Duplicate boundaries with geometry复选框。

复制时，通过操作历史树选择物体。

操作历史树按“O”（Object）键切换到“物体”选择状态，此时可以选择想选中的那个物体；4、合并长方体【Tools】--【Options】--【Modeler Options】，打开3D Modeler Option对话框，选择Operation 选项卡，确认Clone tool objects before unite（合并）复选框未被选中。

选中要合并的物体，选择【3D Modeler】--【Boolean】--【Unite】命令或是单击图标，执行合并操作。

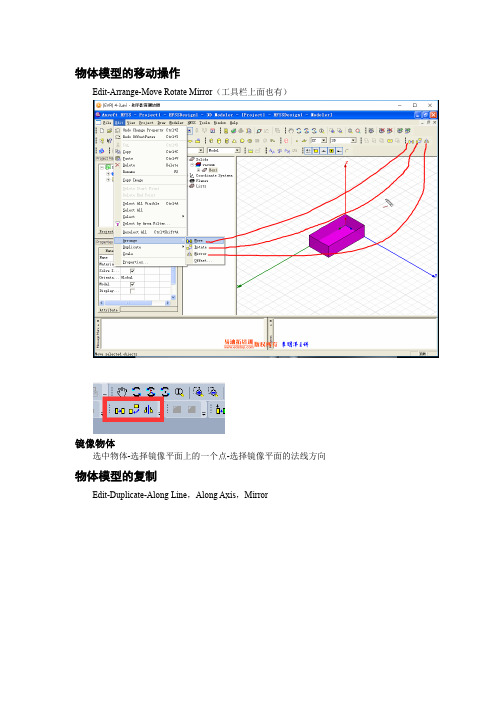

物体模型的移动操作
Edit-Arrange-MoveRotateMirror（工具栏上面也有）
镜像物体
选中物体-选择镜像平面上的一个点-选择镜像平面的法线方向物体模型的复制
Edit-Duplicate-AlongLine，AlongAxis，Mirror
工具栏有快捷方式
沿着直线复制可以实现阵列的功能
镜像
选中物体-选择镜像平面上的一个点-选择镜像平面的法线方向缩放模型尺寸
1.Edit-Scale
2.Edit-Arrange-Offset
使物体同时放大或者缩小一定的长度
扫描命令Sweep
1.沿着矢量扫描
选中的图形沿着选中的矢量移动Boolean运算操作
相减操作：使用BlankParts-ToolsParts
Imprint（投影）
局部坐标系
HFSS有三种坐标系：全局坐标系，局部坐标系，面坐标系
创建局部坐标系：当相对坐标系的位置发生变化时，基于该坐标系创建的物体的坐标也随之发生变化。

面坐标系：只有选择平面之后才能使用
与建模相关的一些操作
Tools-Options-3DModelerOptions
Clone是关于Boolean运算的设置
还可以设置默认透明度和默认颜色。

HFSSv13.0高频仿真软件操作指南HFSS v13.0高频仿真软件操作指南目录第一章创建工程Project一、前期准备第二章创建模型3DModeler一、绘制常见规则形状二、常用操作三、几种常见天线第三章参数及条件设置(材料参数、边界条件和激励源等) Setting一、设置材料参数二、设置辐射边界条件三、设置端口激励源四、特定边界设置第四章设置求解项并分析Analyze一、设置分析Add Solution Setup二、确认设置并分析Validation Check Analyze All第五章查看结果Results一、3D极化图（3D Polar Plot）二、3D直角图（3D Rectangular Plot）三、辐射方向图（Radiation Pattern）四、驻波比(VSWR)五、矩阵数据(Matrix Date)一、前期准备1、运行HFSS后，左侧工程管理栏会自动创建一个新工程：Project n 。

由主菜单选File > Save as,保存到一个方便安全的文件夹，并命名。

(命名可包括下划线、字母和数字，也可以在Validation Check之前、设置分析和辐射场之后保存并命名)2、插入HFSS设计由主菜单选Project > Insert HFSS Design 或点击图标，(大口径的由主菜单选Project > Insert HFSS-IE Design)则一个新的项目自动加入到工程列表中，同时会出现3D画图窗口，上侧出现很多画图快捷图标。

3、选择求解类型由主菜单选HFSS > Solution Type（求解类型），选择Driven Model或Driven Terminal（常用）。

注：若模型中有类似于耦合传输线求耦合问题的模型一定要用Driven Terminal，Driven Model适于其他模型，不过一般TEM模式（同轴、微带）传输的单终端模型一般用Driven Terminal分析。

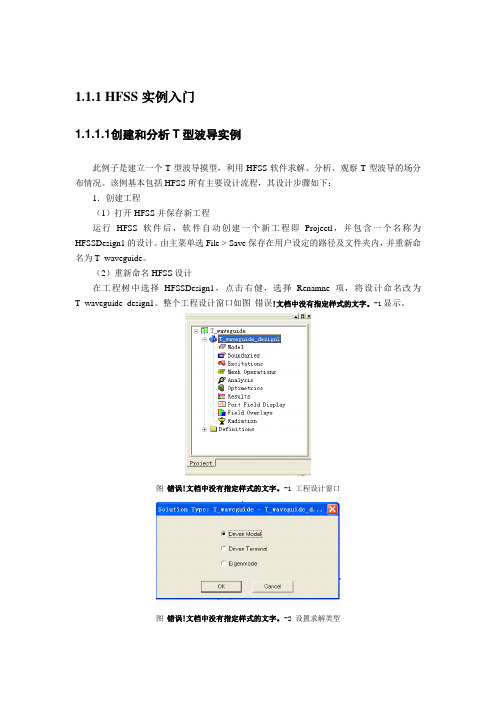

1.1.1HFSS实例入门1.1.1.1 创建和分析T型波导实例此例子是建立一个T型波导摸型，利用HFSS软件求解、分析、观察T型波导的场分布情况。

该例基本包括HFSS所有主要设计流程，其设计步骤如下：1．创建工程（1）打开HFSS并保存新工程运行HFSS软件后，软件自动创建一个新工程即Projectl，并包含一个名称为HFSSDesign1的设计。

由主菜单选File > Save保存在用户设定的路径及文件夹内，并重新命名为T_waveguide。

（2）重新命名HFSS设计在工程树中选择HFSSDesign1，点击右健，选择Renamne 项，将设计命名改为T_waveguide_design1。

整个工程设计窗口如图错误！文档中没有指定样式的文字。

-1显示。

图错误！文档中没有指定样式的文字。

-1 工程设计窗口图错误！文档中没有指定样式的文字。

-2 设置求解类型（3）选择求解类型主菜单中选择HFSS > Solution Type，在弹出对话框中选择Driven Modal项，如图错误！文档中没有指定样式的文字。

-2所示。

（4）设置单位主菜单中选3D Modeler > Units,在Set Medel Units对话框中选择in项。

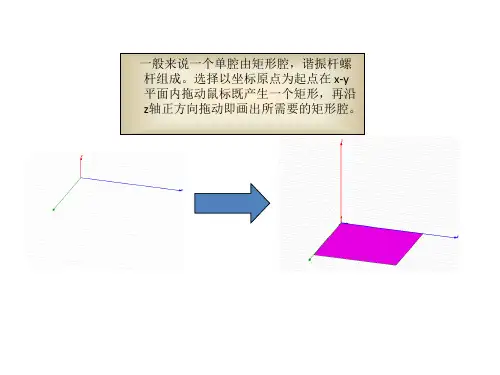

2．创建模型（1）创建长方体绘制一个长方体：主菜单中选Draw > Box或在工具栏中点击工具按钮，按下Tab键切换到参数设置区（在工作区的右下角），长方体的基坐标（x,y,z）为（0，-0.45，0)，数据输入时用Tab 键左右移动，按下Enter 键确认后，输入长方体的长和宽( dx，dy，dz）为（2, 0.9，0)，再按下Enter 键确认，输入高度（0, 0,0.4)，再按下Enter 键确认。

注意：在设置未全部完成时不要在绘图区中点击鼠标！定义长方体属性：设置完几何尺寸后，自动弹出该长方体的属性对话窗。

选择Arrtibute 标签页，将Name项改为介Tee，Material项保持为Vaccum不变，点击Transparent项数值条，在弹出窗口移动滑条使其值为0.6，提高透明度。

2023REPORTING HFSS19官方中文教程系列L05•教程介绍与背景•基础知识回顾•模型建立与网格划分•边界条件与激励设置•求解设置与结果分析•高级功能与应用实例•总结与展望目录20232023REPORTINGPART01教程介绍与背景HFSS19软件概述HFSS19是一款高频电磁场仿真软件，广泛应用于天线设计、微波器件、电磁兼容等领域。

该软件基于有限元方法，支持多种求解器和高效算法，可快速准确地分析复杂电磁问题。

HFSS19提供了丰富的建模工具和材料库，支持多种导入格式，方便用户进行模型建立和编辑。

教程目标与内容01本教程旨在帮助用户掌握HFSS19软件的基本操作和分析方法，培养解决实际问题的能力。

02教程内容包括HFSS19软件安装与启动、界面介绍与基本操作、建模与网格划分、求解设置与后处理等方面。

03通过本教程的学习，用户将能够独立完成简单电磁问题的建模、分析和优化。

A BCD学习方法与建议在学习过程中，可以结合实际操作和案例分析，加深对知识点的理解和应用。

建议用户按照教程顺序逐步学习，掌握每个步骤的操作方法和注意事项。

为了更好地掌握HFSS19软件的应用技巧，建议用户多进行实践练习和案例分析。

遇到问题时，可以参考教程中的常见问题解答或寻求专业人士的帮助。

2023REPORTINGPART02基础知识回顾电磁场理论基本概念电场和磁场电荷周围存在电场，电流周围存在磁场。

电场和磁场是相互联系的，变化的电场产生磁场，变化的磁场产生电场。

麦克斯韦方程组描述电场、磁场与电荷密度、电流密度之间关系的偏微分方程，由四个方程组成，分别是高斯定律、高斯磁定律、麦克斯韦-安培定律和法拉第感应定律。

电磁波电场和磁场交替变化并相互激发，形成电磁波。

电磁波在真空中以光速传播，具有能量和动量。

有限元方法简介有限元方法的基本思想将连续的求解区域离散为一组有限个、且按一定方式相互连接在一起的单元的组合体。

利用在每一个单元内假设的近似函数来分片地表示全求解域上待求的未知场函数。

hfss建模流程HFSS（High Frequency Structure Simulator）是一种广泛应用于电磁场仿真与分析的软件工具，它能够帮助工程师在高频领域进行电磁场建模和分析。

本文将介绍HFSS的建模流程，以帮助读者更好地理解和运用该软件。

HFSS的建模流程通常可以分为以下几个步骤：几何建模、设置材料属性、设置边界条件、设置激励源、网格划分和求解器设置。

在进行几何建模时，我们需要使用HFSS提供的几何建模工具，例如绘制线段、矩形、圆形等几何体。

通过这些基本几何体的组合，可以构建出所需的复杂几何结构。

在建模过程中，需要注意几何体的尺寸和位置应符合实际情况，并且要确保模型的对称性和合理性。

在设置材料属性时，我们需要根据实际材料的电磁特性来选择合适的材料模型。

HFSS提供了一系列常见材料的特性数据，例如介电常数、磁导率等。

如果需要使用非常见材料，可以通过插值或拟合的方法获取其特性数据。

在设置材料属性时，还需要注意材料之间的接触面是否正确定义，以避免出现不必要的误差。

在设置边界条件时，我们需要根据实际情况选择适当的边界条件。

常见的边界条件有完全封闭边界、对称边界、吸收边界等。

正确设置边界条件可以减少误差，并提高仿真结果的准确性。

在设置激励源时，我们需要根据实际情况选择合适的激励方式。

常见的激励方式有电流源、电压源、面源等。

在设置激励源时，需要注意激励源的位置和方向是否正确，并且要根据实际需求选择合适的激励参数。

在进行网格划分时，我们需要根据模型的几何复杂度和精度要求选择合适的网格划分方法。

HFSS提供了多种网格划分算法，例如自适应网格划分、体育勒网格划分等。

正确选择网格划分方法可以提高仿真效率和精度。

在求解器设置时，我们需要根据模型的规模和计算资源的限制选择合适的求解器设置。

HFSS提供了多种求解器，例如有限元法、时域有限差分法等。

在设置求解器时，需要根据实际需求选择合适的求解器类型和参数，并进行合理的收敛判断。
