第三章Ansoft HFSS 使用介绍3. 1工作环境介绍要应用Ansoft HFSS软件来分析高频电磁场问题，首先要熟悉HFSS 的工作环境。
Ansoft HFSS软件的典型工作环境如图 1所示。
该工作环境窗口由菜单栏、工具栏、状态栏、工程管理窗口、特性窗口、 进度窗口和信息管理窗口几部分组成。
3D 模型窗口进度窗口3. 1 . 1菜单栏菜单栏中包含了 File 、Edit 、View 、Project 、Draw 、3D Model 、HFSS 、Tools 、Windows 、Help 等下拉菜单，这些下拉菜单包含了所有的HFSS 操作和命令。
1.1.1 File 菜单：管理HFSS 工程文件以及打印操作。
菜单栏——_ 工具栏 ______工程管 理窗口特性窗口ZaU E-L*- Ki-^- tri-j*ci ■■ 耳 心址* T□ •打 ^ £ • >曲•鼻«hU-W P 曰卜T*r* ■ 1)4 4]HI iF审 l|!> MM*ri«life IHF^-L*i^. h A Sto dba ft S * * * ft< 9 n M iJ * bt0 it .0 rs > ari £]!*刖■lhai+ i*?idjEn>H-L状态栏信息管理窗口□世郎 Ctrl+HOpsn, . . Ctrl+0Close H SaveCtrl+5Save As.』_A E Tecbnoloigy FilePrint PreviewS Erird …. Ctrl+T1 E AKFSSpjt\Froject5. hfn2 E ： VWSSpj tVPatchkrray.3 K:\HFSSpj t\Fraj»t4. hfEE4 EAKFSSpjt\Projec-t3. h£*至 E:\HfSSpjt\Frojtct2. hf 宝& E 2 MffSSpj iVpatclL hfs sI E:\HFSSpjt\PIF^. hfss 3 I:Vsj^. hfn K M I t1.1.2 Edit 菜单：修正3D 模型及撤销和恢复等操作。
HFSS 10.0中文基础培训教程（一）快速范例－T 型同轴HFSS －高频结构仿真器全波3D 场求解任意体积内的场求解启动HFSS点击Start > Programs > Ansoft > HFSS 10 > HFSS 10 或者双击桌面 HFSS10.0 图标添加一个设计（design ）当你第一次启动HFSS 时，一个含新的设计（design ）的项目（project ）将自动添加到项目树（project Tree ）中，如下图所示：Toolbar: 插入一个 HFSS Design在已存在的项目（project ）中添加新的设计（design ），选择菜单（menu ）中的 Project > Insert HFSS Design手动添加一个含新设计的新项目，选择菜单中的 File > New.Ansoft 桌面Ansoft 桌面－Project Manager （项目管理器） 每个项目多个设计每个视窗多个项目 完整的优化设置 菜单栏项目管理器信息管理器 状态栏坐标输入区属性窗口进程窗口3D 模型窗口工具栏Ansoft 桌面– 3D Modeler（3D模型）项目管理窗口项目自动设计：参数优化灵敏度统计设计设计设置设计结果3D模型窗口模型画图区域3D模型设计树画图域的右键菜单选项棱边顶点CS坐标系坐标原点面平面设置求解器类型选择 Menu 菜单HFSS > Solution Type 求解类型窗口1. 选择 Driven Modal2. 点击 OK 按钮HFSS －求解器类型Driven Modal （驱动模式）：计算基于S 参数的模型。
根据波导模式的入射和反射能量计算S 矩阵通用S 参数Driven Terminal （终端驱动）：计算基于多导体传输线端口的终端S 参数。
根据终端电压和电流计算S 矩阵 Eigenmode （本征模）：计算结构的本征模，谐振。
第3章 HFSS工作界面工作界面也称为用户界面，是HFSS软件使用者的工作环境；了解、熟悉这个工作环境是掌握HFSS 软件的第一步。
本章将对HFSS的工作环境做一个全面的介绍，通过本章的讲解，希望能够帮助读者迅速熟悉HFSS的工作环境，了解HFSS的工作界面组成、各个工作窗口的主要功能以及HFSS主菜单中每项操作命令对应的功能，为掌握HFSS的设计操作做好充分的准备。
在本章，读者可以学到以下内容。
;HFSS工作界面的组成。
;HFSS工作界面中各个子窗口的作用。
;HFSS主菜单栏所有操作命令对应的功能。
;工具栏快捷按钮的添加和删除以及重新排列。
;什么是工程树，什么是操作历史树。
;三维模型窗口中栅格和坐标系的显示设置。
3.1 HFSS工作界面HFSS工作界面采用了标准Windows的菜单与风格。
打开HFSS后，可以看到其典型的工作界面，如图3.1所示，整个工作界面由菜单栏、工具栏、工程管理窗口、属性窗口、三维模型窗口、信息管理窗口、进程窗口和状态栏组成。
图3.1 HFSS工作界面− 30 −==========================================================================================3.1.1 主菜单栏主菜单栏位于HFSS 工作界面的最上方，包含File 、Edit 、View 、Project 、Draw 、Modeler 、HFSS 、Tools 、Window 和Help 共10个菜单，这些菜单包含了HFSS 的所有操作命令。
下面就来简要介绍每个菜单命令的主要功能。
1．File 菜单File 菜单用于管理HFSS 工程设计文件，包括工程文件的新建、打开、保存以及打印等操作。
File 下拉菜单包含的所有操作命令如图3.2所示。
2．Edit 菜单Edit 菜单主要用于编辑和修改HFSS 中三维模型的操作，Edit 下拉菜单包含的所有操作命令如图3.3所示。
HFSS培训教程标题：HFSS培训教程一、引言高频电磁场求解器（High Frequency Structure Simulator，简称HFSS）是一款功能强大的电磁场仿真软件，广泛应用于电子、通信、航空航天等领域。
本教程旨在帮助初学者快速掌握HFSS的基本操作，了解其在电磁场仿真中的应用，从而为后续深入研究和工程实践奠定基础。
二、HFSS软件概述1. HFSS简介HFSS是一款基于有限元方法的电磁场仿真软件，由美国安捷伦公司（现更名为Keysight Technologies）开发。
它具有强大的三维电磁场求解能力，能够对复杂的电磁结构进行精确仿真，为工程师提供有力的设计支持。
2. HFSS的主要功能（1）电磁场求解：HFSS可以求解静态电磁场、时谐电磁场和瞬态电磁场问题，适用于各种电磁现象的分析。
（2）参数扫描与优化：HFSS支持参数扫描和优化功能，可帮助工程师快速找到最佳设计方案。
（3）多物理场仿真：HFSS可以与其他物理场仿真软件耦合，实现多物理场仿真分析。
（4）热分析：HFSS具备热分析功能，可对电子设备的热特性进行仿真。
（5）材料库管理：HFSS内置丰富的材料库，用户也可以自定义材料属性。
三、HFSS基本操作1. 界面介绍（1）主菜单：包括文件、编辑、视图、工具、窗口等菜单项。
（2）工具栏：提供常用操作的快捷方式。
（3）项目树：显示当前项目的结构，包括模型、求解设置、边界条件等。
（4）属性面板：显示当前选中对象的属性，可进行编辑。
（5）三维视图：显示模型的三维图形。
2. 创建模型（1）绘制二维草图：通过绘制二维草图，可以创建基本几何形状。
（2）拉伸、旋转等操作：将二维草图进行拉伸、旋转等操作，三维模型。
（3）布尔操作：通过布尔操作，可以组合多个几何体。
3. 设置求解器和边界条件（1）选择求解器：根据仿真需求，选择合适的求解器。
（2）设置边界条件：包括端口、激励、对称面等。
4. 求解与后处理（1）求解：设置求解参数，开始仿真计算。

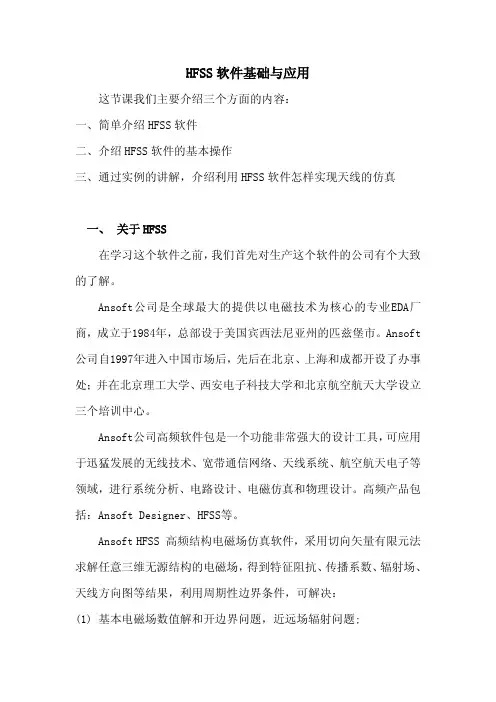

HFSS软件基础与应用这节课我们主要介绍三个方面的内容：一、简单介绍HFSS软件二、介绍HFSS软件的基本操作三、通过实例的讲解，介绍利用HFSS软件怎样实现天线的仿真一、关于HFSS在学习这个软件之前，我们首先对生产这个软件的公司有个大致的了解。
Ansoft公司是全球最大的提供以电磁技术为核心的专业EDA厂商，成立于1984年，总部设于美国宾西法尼亚州的匹兹堡市。
Ansoft 公司自1997年进入中国市场后，先后在北京、上海和成都开设了办事处；并在北京理工大学、西安电子科技大学和北京航空航天大学设立三个培训中心。
Ansoft公司高频软件包是一个功能非常强大的设计工具，可应用于迅猛发展的无线技术、宽带通信网络、天线系统、航空航天电子等领域，进行系统分析、电路设计、电磁仿真和物理设计。
高频产品包括：Ansoft Designer、HFSS等。
Ansoft HFSS 高频结构电磁场仿真软件，采用切向矢量有限元法求解任意三维无源结构的电磁场，得到特征阻抗、传播系数、辐射场、天线方向图等结果，利用周期性边界条件，可解决：(1) 基本电磁场数值解和开边界问题，近远场辐射问题;(2 )端口特征阻抗和传输常数:(3 )S参数和相应端口阻抗的归一化S参数;(4 )结构的本征模或谐振解。
二、 HFSS软件介绍与操作这节课我们主要是学习HFSS（High Frequency Structure Simulator, 高频结构仿真器）的操作和使用。
1、启动软件软件界面菜单栏（Menu bar）由文件、编辑、视图、工程、绘图、3D模型、HFSS、工具和帮助等下拉式菜单组成。
工程管理（Project Manage）窗口显示所以打开的HFSS工程的详细信息，包括边界、激励、剖分操作、分析、参数优化、结果、端口场显示、场覆盖图和辐射等。
3D模型窗口（3D Modeler Window）是创建几何模型的区域，包括模型视图区域和历史树。
