自启动柴油发电机

老式柴油发电机自启动及配电屏改造方案摘要：由于生产生活的需要，对电力的安全供给在许多场合会显得十分重要，目前由于国家发展的不平衡，电力供给会发生短缺，因此不少地方需要用柴油发电机来作为应急补充。

但由于历史原因，一般老式的柴油发电机是没有自动启动/停止功能的，因此对于用电要求较高的地方，一般需要配备在启动的发电机组来保障，下面介绍一种柴油发电机的在启动改造方案，可供参考。

关键词：柴油发电机自启动配电屏改造方案一，前言目前我国一般民用航空导航台都采用一市电二油机的电力供给方案。

基于无人值守台站的管理要求，电力的安全供给十分重要的。

在突发停电的情况下，能够使柴油发电机能自动启动发电显得尤为紧要。

由于早期建造的导航台使用的柴油发电机往往都是没有自动启动功能的，这样就难以满足无人值守的基本要求。

因此，需要对老式柴油发电机进行更换或改造。

而在原来的柴油发电机基础上进行自启动改造，也不失为又经济又有效的方法。

同时为了实现供配电自动切换功能，所以也需要配电屏进行相应的改造。

二，方案基本原理框图一般导航台站为一市电二油机的供电方案。

原理框图如图一：（图一）（图二）下面是柴油发动机自启动及供电方案，原理方框图如图二，(一)“高速暖及次启动。

1111111111111111111111111111111111111111111111111111111111111111111111 111111111111111111111图中ATS1,ATS2是两个自动切换开关。

它是一种智能型双电源切换开关，它是机电一体化的产品，内部已设定基本的切换逻辑，主回路与副回路供电可以自动切换。

哪一路有电就自动切向哪一路，如图三，它有主用/空档/备用三个档位。

主回路断电，副回路有电，则自动切回到副回路。

(二)主回路有电，副回路也有电，则自动切回到主回路。

(三)主回路与副回路完全机械隔离，不存在主回路副回路相互串连的现象。

因此不会产生发电机电流倒灌的现象。

柴油发电机操作规程一、一般规定1.本操作规程适用于柴油发电机的操作和维护。

2.操作人员必须按照操作规程进行工作，并保持设备的安全和正常运行。

3.机组操作前应仔细检查设备是否完好无损，确保安全可靠。

二、操作程序1.机组开机操作程序(1)检查柴油发电机控制面板上的各个指示灯，确保所有指示灯都处于正常状态。

(2)确认燃油箱中有足够的燃油，并检查油箱出口阀门是否打开。

(3)打开柴油发电机的电源开关，使之处于待机状态。

(4)按下柴油发电机的启动按钮，启动柴油发电机。

(5)等待发电机运行稳定后，检查各项指标，并确保其正常运行。

2.机组运行操作程序(1)持续监控柴油发电机运行状态，特别注意以下指标：- 发电机的输出电压和频率是否稳定在设定值范围内。

- 发电机的燃油消耗量是否正常。

- 发电机的冷却水温度、油压和机油温度是否正常。

(2)发现任何异常情况时，应立即停机检查，并及时修理或更换损坏部件。

3.机组停机操作程序(1)在停机前应先减少机组的负荷，并确保发电机负载为零。

(2)关闭燃油供给，并让柴油发电机继续运行一段时间，使其冷却。

(3)关闭柴油发电机的电源开关，停止发电机运行。

(4)关闭柴油发电机的进气道和排气道阀门，确保机组的安全。

三、维护保养1.定期检查发电机的油液情况，确保机油和燃油的质量符合规定。

2.定期清洁和检查发电机的各个部件，包括散热器、冷却风扇、滤网等。

3.定期检查并更换发电机的滤清器和空气滤清器。

4.定期检查并紧固发电机的螺栓、接线端子等部件，确保其安全可靠。

5.定期检查发电机的电线和电缆连接是否松动或损坏。

6.定期对发电机进行润滑和调整，保持其正常工作状态。

四、安全注意事项1.操作人员必须熟悉设备的工作原理和操作方法，确保操作的正确性和安全性。

2.禁止在机组运行时进行任何维修或调整工作。

3.禁止在机组运行时随意打开发电机的任何盖板或器件。

4.操作人员必须穿着符合安全要求的工作服，并佩戴必要的防护设备。

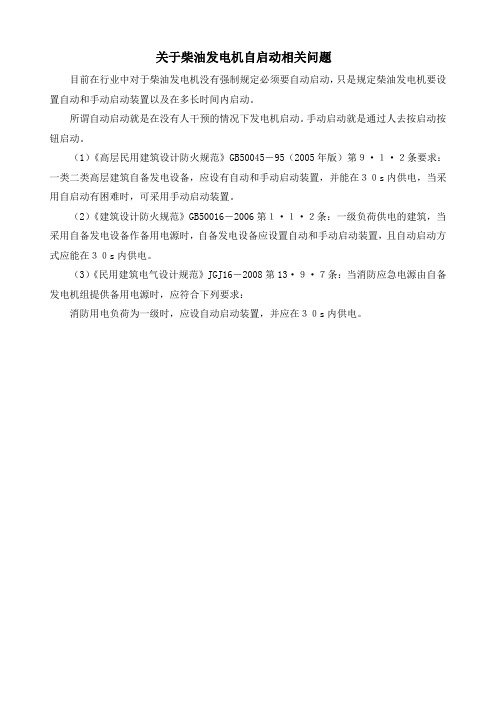

关于柴油发电机自启动相关问题
目前在行业中对于柴油发电机没有强制规定必须要自动启动，只是规定柴油发电机要设置自动和手动启动装置以及在多长时间内启动。

所谓自动启动就是在没有人干预的情况下发电机启动。

手动启动就是通过人去按启动按钮启动。

（1）《高层民用建筑设计防火规范》GB50045－95（2005年版）第９·１·２条要求：一类二类高层建筑自备发电设备，应设有自动和手动启动装置，并能在３０s内供电，当采用自启动有困难时，可采用手动启动装置。

（2）《建筑设计防火规范》GB50016－2006第１·１·２条：一级负荷供电的建筑，当采用自备发电设备作备用电源时，自备发电设备应设置自动和手动启动装置，且自动启动方式应能在３０s内供电。

（3）《民用建筑电气设计规范》JGJ16－2008第13·９·７条：当消防应急电源由自备发电机组提供备用电源时，应符合下列要求：
消防用电负荷为一级时，应设自动启动装置，并应在３０s内供电。

一、自动起机逻辑1、正常时由3ZKK（4ZKK）供电，当保安PCA段失电，起动备自投，由备自投装置经延时跳开3ZKK（4ZKK），合4ZKK（3ZKK），如备自投成功，母线电压恢复，不启动柴油发电机，如备自投失败，母线电压低（由PT实现）此时3ZKK （4ZKK）可能未断开或备自投成功后，母线电压又低，此时4ZKK（3ZKK）未断开，起动柴油发电机（从第一次母线电压低共延时3-5S，并能连续启动三次）。

待柴油发电机升压、升速达到额定电压、额定频率后自动合上柴油发电机出口开关，确认发电机出口开关合闸成功后，再次检测保安PCA段是否有电，如果有电，则跳柴油发电机出口开关及停柴油发电机，如果没电则跳开保安PCA段工作进线开关3ZKK及4ZKK，并闭锁备自投，确认保安PCA段工作进线开关3ZKK及4ZKK 确已跳闸，合上保安PCA段馈线开关1ZKK，确认保安PCA段馈线开关1ZKK确已合闸，发“切换成功”信号。

2、正常时由5ZKK（6ZKK）供电，当保安PCB段失电，起动备自投，由备自投装置经延时跳开6ZKK（5ZKK），合5ZKK（6ZKK），如备自投成功，母线电压恢复，不启动柴油发电机，如备自投失败，母线电压低（由PT实现）此时5ZKK （6ZKK）可能未断开或备自投成功后，母线电压又低，此时5ZKK（6ZKK）未断开，起动柴油发电机（从第一次母线电压低共延时3~5S，并能连续启动三次）。

待柴油发电机升压、升速达到额定电压、额定频率后自动合上柴油发电机出口开关，确认发电机出口开关合闸成功后，再次检测保安PCB段是否有电，如果有电，则跳柴油发电机出口开关及停柴油发电机，如果没电则跳开保安PCB段工作进线开关6ZKK及5ZKK，并闭锁备自投，确认保安PCB段工作进线开关6ZKK及5ZKK 确已跳闸，合上保安PCA段馈线开关2ZKK，确认保安PCA段馈线开关2ZKK确已合闸，发“切换成功”信号。

3、保安PCA、保安PCB同时失电，经延时启动柴油发电机。

柴油发电机组操作手册一、柴油发电机控制面板说明：停机、故障复位键手动模式键自动模式键发电机组启动键发电机组开关合闸按钮消音、试灯按钮发电机组开关分闸按钮菜单进入及确认键左右菜单导航键，循环选择菜单上下选择键，循环查看各菜单参数二、模式选择三、操作模式：1、手动模式下启动柴油发电机组：7310控制器通电后一般是处于停机/复位模式即控制器面板发电机组停机/复位键灯亮，机组处于停机模式，如果发电机组要启动：首先按手动模式键，转换在手动模式后，手动模式键灯亮，再按启动键，可实现机组手动启动。

2、自动模式下启动柴油发电机：若要发电机组处于自动模式，按自动模式键，发电机则处于待命，如有外部启动信号，发电机组直接启动；如果外部启动信号断开，发电机组冷却停机。

四、柴油发电机的操作：1、市电正常时柴油发电机控制面板自动模式键灯亮，处于热备用状态。

2、每半月进行一次柴油发电机组的试机，开机前需按照开机前的准备工作进行相应检查，以确保机组的正常启动。

3、柴油发电机组试机开停机步骤：1）检查应急电源段母线市电电源正常；2）严格按照柴油发电机组启动前的规定进行相应检查，确认无异常；3）将S30AAE02正常电源进线柜手动/自动转换开关打至手动；4）将S30AAE01柴油发电机组进线柜手动/自动转换开关打至手动；5）将S30AAE01柴油发电机组进线柜断路器摇至试验位置；6）根据环境温度，选择是否打开进出风百叶窗；7）按柴油发电机控制面板手动模式键，检查灯亮；8）按启动键，柴油发电机正常启动；9）按照规定进线相应检查，柴油发电机空负荷试运行20分钟；10）如果启动失败，检查有无异常或由于天气原因影响；如无异常可再试启动一次，如不能启动，需尽快通知车间处理；说明：如果启动失败报警发生，必须按停机/复位按钮将模块置于停机状态，才可以为下次启动做准备。

11）试起完成后，按停机键，完成停机；12）待机组完成冷却时间，转速停止后，检查有无异常；13）将S30AAE01柴油发电机组进线柜断路器摇至工作位置；14）将S30AAE01柴油发电机组进线柜手动/自动转换开关打至自动；15）将S30AAE02正常电源进线柜手动/自动转换开关打至自动；16）按柴油发电机控制面板自动模式键，检查灯亮；17）完成本次试机，填写柴油发电机启动记录薄。

柴油发电机操作步骤
图1.1
1.手动开机步骤
（1）开机步骤：检查机油位是否处于标线的高、低线之间—拧开水腔盖子，用手指检查看是否有水—打到手动档—打到低速档—电源开关置于开档—打到启动档2-4min之后—打到高速档—正常发电.
（2）停机步骤：电源开关直接打到关档。

（3）紧急停机：遇到事故等直接按下紧急停机—旋转即可恢复。

图1.2
2.自动开机步骤
（1）开机步骤：检查机油位是否处于标线的高、低线之间—拧开水腔盖子，用手指检查看是否有水—打到自动档-打到低速档（由于是自动它会自己升速）—电源开关置于开档—按“Man”按钮—按“Start”按钮—正常慢慢升速发电。

（2）停机步骤：直接按“Stop”按钮—停下来后电源开关直接打到关档。

3.注意事项
1：在冬季开机由于外界温度低，在开机前需在低转速下预热2-4分钟。

2：在其他季节可以直接开机。

图1.3。

柴油发电机操作规程
一、启动前的准备
1.检查柴油发电机及其周围是否清洁无杂物，确认正常后将发电机置于手动启动状态。

2.检查燃油泵、冷却水、润滑油等是否正常，确保发电机能够正常运行。

3.检查启动系统是否正常，按下启动按钮，观察启动是否正常。

二、启动操作
1.确认发电机控制屏上的开关置于“本地”位置。

2.按下发电机控制屏上的“启动”按钮，发电机将开始启动。

3.等待发电机达到额定转速并稳定运行，此时应检查发电机的电压、频率和油压是否正常。

4.如果一切正常，将发电机控制屏上的开关置于“自动”位置，发电机将自动并网。

三、运行中的检查与维护
1.定期检查发电机的运行参数，如电压、频率、油压、水温等，确保其在正常范围内。

2.定期检查发电机的声音、振动和气味，发现异常应及时处理。

3.定期更换润滑油和空气滤清器，清洗水箱散热片等。

4.根据需要调整发电机的输出电压和频率，以满足负载需求。

四、停机操作
1.将发电机控制屏上的开关置于“停止”位置，发
电机将开始减速并逐渐停机。

2.关闭燃油泵和冷却水等辅助设备，确保发电机安
全停机。

3.检查发电机的各项参数是否正常，如有异常应及
时处理。

4.清洁发电机及其周围环境，保持整洁卫生。
