产品特点
⑴ 风机采用对旋式构造。
即两台同型号风机对接连在一起，两极叶轮互为反方向旋转，省去了主扇的中、后导叶的损失，从而提高了风机的效率。
⑵ 风机采用叶轮与电机轴直联式构造，无传动系统，消除了能量的损失，从而提高了风机的装置效率。
除对风机轴承定期注油外，一般不需维修，就可长期连续运行。
⑶ 该系列风机最高装置静压效率可达80 %，高效区域宽广，可确保矿井在三个开采阶段的运行效率都在
70 %以上，扭转了我国大型矿山主扇运行效率低的状况。
⑷ 在主风筒安设了稳流环，风机性能曲线无驼峰，无喘振，任何阻力情况下均可稳定运行。
噪声较低，本产品的绝大多数型号在不加消声器的情况下噪声均小于35 dB(A)。
如果用户对噪声有更严格的要求，本厂可设计风机专用的消声器，使整机的运行噪声降至85 dB〔A〕以下。
⑸ 该系列风机全部叶片可调整，共分为45°、40°、35°、30°、和25°五个工作角度，前、后级安装角度可以一致，也可以不同，又可调节为45°以下的任意角度运行。
可以单独运行其中的一台风机，因此,可调围宽广。
在矿机投产初期可只运行其中的一级风机。
⑹ 该系列风机运行稳定，机振小，风机和扩散器均安装在带轮的平板车上，可以长期持续运行。
FBDCZ(原BDK62)系列防爆轴流通风机性能围及主要技术参数表。
FBC（D）Z系列煤矿地面用防爆抽出式（对旋）轴流主通风机142700YAF001-2011）使用说明书山西运城安瑞风机电气有限公司目录1概述 (1)2结构特征与工作原理 (1)3技术特征 (2)4安装与调试 (30)5运行与维护 (31)6包装与运输 (32)7开箱检查及贮存 (32)8常见故障的分析与处理措施 (33)FBCDZ 系列煤矿地面用防爆抽出式对旋轴流主通风机1 概述“该系列风机具有效率高、噪声低、结构紧凑、性能可靠、安装便利等特点；采用的弯掠组合正交三维扭曲叶片技术，属国内首创；产品达到了国际先进水平”，被列入国家技术创新计划项目、国家重点新产品，获“湖南省名牌产品”称号。
海拔不超过1000m 。
输送的气体介质温度为-20℃～40℃。
℃）。
装机功率（kW ）, Y 表示单台电机功率机号，叶轮直径分米数电动机极数 主要 对旋 抽出式 防爆 风机 Ω。
经检查合格后方可接通电源，启动通风机。
）。
2 结构特征与工作原理该系列通风机由集流器1、第一级主机2、第二级主机3、扩散器4、扩散塔5、托车6等部件组成，如图一。
根据用户需求，可配套控制柜、变频调速器、在线监测和故障诊断系统。
叶轮组与电机轴伸之间用键连接，其余各部件之间用螺栓连接。
该系列通风机为BD 系列通风机的第二次设计，其叶片采用弯掠组合正交三维扭曲技术，大大提高了通风机的性能参数：效率提高5%~10%，噪音降低10~20dB 。
3 技术特征№12～№40，规格型号和标准状态下的空气动力性能参数见表1。
3.2空气动力性能曲线见图八～图八十一。
3.3外形尺寸参数见表2。
4 安装与调试），手动盘车前后级叶轮各3转，转动应灵活，无卡阻现象。
№20以上时，通风机带有叶轮制动装置，应检查制动装置是否灵活、可靠。
Ω。
经检查合格后方可接通电源，启动通风机。
℃；电机定子温升最高允许为80℃（环境温度为40℃时最高允许温度为120℃）。
发现异常应立即停机检查或进行调试，并作好记录。
在安装使用产品前，请仔细阅读说明书并妥善保管！FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机（机号大于等于№17）使用维护说明书（执行GB/T21151-2007和Q/JLF001-2009标准）（2009年 6月编写，第5版）山西巨龙风机有限公司Shanxi Super Dragon Ventilator Limited Company地址：山西运城市德新路3号邮编：044000电话：传真：FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机（机号大于等于№17）一概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机（以下简称通风机）是我公司生产的节能型轴流式主扇风机，应用于煤矿通风换气。
通风机执行标准为：GB/T 21151-2007《煤矿用轴流主通风机技术条件》和Q/JLF001-2009《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件（机号大于等于№17）》。
通风机的正常工作环境条件a) 海拔不超过1000m；b) 工作温度：-20℃～+40℃；c) 相对湿度：不大于95﹪RH（+25℃时）；d) 安装在煤矿地面使用，输送介质中允许含有甲烷爆炸性气体。
当海拔超过1000m时，可根据具体情况对电动机进行特殊设计。
二型号及含义三通风机结构及特点2、通风机由集流器、一、二级机壳、叶轮、隔爆型电动机、隔流腔及扩散器组成；3、通风机采用电动机与叶轮直联方式。
电动机安装在的隔流腔内，隔流腔内静压差大于流道内静压，并保持正压状态，保证电动机与通风机流道内含有瓦斯气体相互隔绝，同时还达到了一定的散热导流作用。
4、通风机的工作方式为抽出式；5、通风机防爆型式为：隔爆型，其防爆标志为：ExdI；6、机壳筒体叶轮旋转对应部分铆有铜保护圈，经国家授权的检验机构试验合格；7、叶轮出厂前已做好动平衡试验；8、叶片采用新型高效机翼扭曲型技术，分6个安装角度，并在叶轮上有相应的角度刻度，松动叶片紧固螺母可将叶片调整到所需角度；轮毂上安装有最大限位装置，可防止通风机超功率使用。

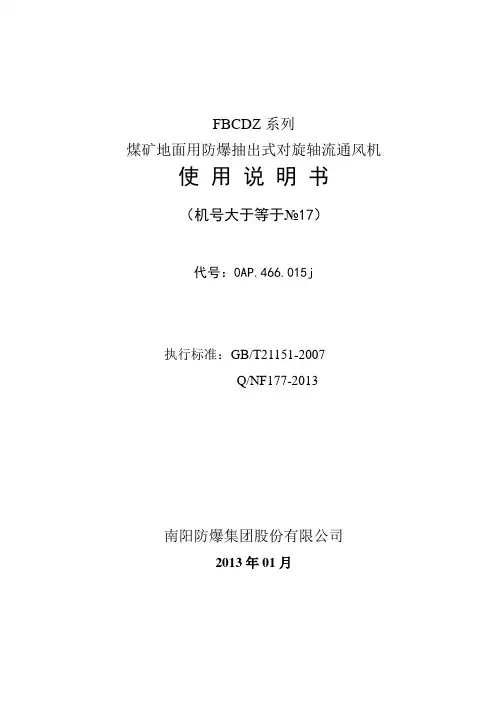

FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机使用说明书（机号大于等于№17）代号：0AP.466.015j执行标准：GB/T21151-2007Q/NF177-2013南阳防爆集团股份有限公司2013年01月目录首先感谢您选用CNE牌FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机，在您使用通风机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好地为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。
1．概述 (1)2．FBCDZ通风机型号代表的意义 (1)3．通风机技术参数、工作条件 (1)4. 结构简介 (2)5．贮存及保养 (3)6．安装 (3)7．试运转 (7)8．使用维护 (8)9. 注意事项 (11)10．通风机常见故障及排除 (11)11. 随机资料 (11)FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机, 执行标准为GB/T21151-2007《煤矿用轴流主通风机技术条件》和Q/NF177-2013《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。
其防爆性能符合GB3836.1-2010 《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010 《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的规定。
1 概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(以下简称通风机)是我公司研制的新一代通风机产品。
通风机气动性能优异、效率高、振动小、噪声低、反风量大、高效区域宽广，并采取了确保通风机安全、可靠运行的多种措施，研制的专用防爆电机，具有效率高、温升低、振动小、噪声低、轴承温度低、过载能力强等特点，从根本上解决了在用风机的缺陷，确保长期运行。
通风机适用于大中煤矿矿井作地面抽出式通风机。
通风机产品执行标准为GB/T21151-2007《煤矿用轴流主通风机技术条件》和Q/NF177-2013《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。
FBCDZ 防爆对旋式轴流通风机
操作规程
1.该设备安装完后，必须进行试运行。
且各项技术指标完全达到设
计、施工等的要求。
2.风机启动前，必须检查流到中是否有异物，以防启动后，风机的
叶轮被异物碰撞，出现损伤。
3.操作启动设备，应按先一级、后二级的顺序依次启动风机，并确
保从风机进风方向看，叶轮作逆时针旋转为正常运转。
4.风机启动，并达到正常运转后要及时观察：a、电动机的运转电流
是否超过额定电流；b、风机流道中是否有异常声音。
如发现问题要及时停机检查。
待查明原因后，方可开机。
5.风机在使用过程中，要做好每一个技术参数的记录。
其中包括：
风机启动和停机时间、停机原因、环境温度、湿度、大气压力、电机工作电压、工作电流、各个轴承的温度、电机定子的温度、风机的风压、风量等。
6.反风时，先切断电源，制动手刹。
制动时要缓慢用力，不得一次
用力闸死，等叶轮停止转动后方可进行反转，否则有可能烧毁电器设备。
7.每周加入适量的二硫化钼锂基润滑油或轴承特殊配套的润滑脂二
次。
8.操作人员要经常检查风机运行情况，一旦发现有异常声响或有振
动、升温等现象，要立即停机处理，排除故障后方可启动。

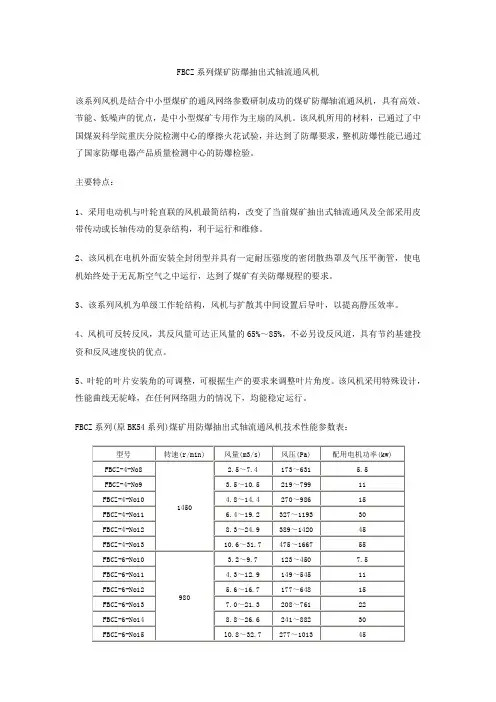

FBCZ系列煤矿防爆抽出式轴流通风机
该系列风机是结合中小型煤矿的通风网络参数研制成功的煤矿防爆轴流通风机，具有高效、节能、低噪声的优点，是中小型煤矿专用作为主扇的风机。
该风机所用的材料，已通过了中国煤炭科学院重庆分院检测中心的摩擦火花试验，并达到了防爆要求，整机防爆性能已通过了国家防爆电器产品质量检测中心的防爆检验。
主要特点：
1、采用电动机与叶轮直联的风机最简结构，改变了当前煤矿抽出式轴流通风及全部采用皮带传动或长轴传动的复杂结构，利于运行和维修。
2、该风机在电机外面安装全封闭型并具有一定耐压强度的密闭散热罩及气压平衡管，使电机始终处于无瓦斯空气之中运行，达到了煤矿有关防爆规程的要求。
3、该系列风机为单级工作轮结构，风机与扩散其中间设置后导叶，以提高静压效率。
4、风机可反转反风，其反风量可达正风量的65%～85%，不必另设反风道，具有节约基建投资和反风速度快的优点。
5、叶轮的叶片安装角的可调整，可根据生产的要求来调整叶片角度。
该风机采用特殊设计，性能曲线无驼峰，在任何网络阻力的情况下，均能稳定运行。
FBCZ系列(原BK54系列)煤矿用防爆抽出式轴流通风机技术性能参数表：。
FBCDZ系列防爆对旋主要通风机使用说明书FBCDZ防爆对旋主要通风机F：代表“风机”，B：代表“防爆”，C：代表“抽出式”，D：代表“对旋”，Z：代表“主扇通风机”。
该风机为对旋式防爆主要通风机，风机的一、二级叶轮分别采用了安装角可调的三维扭曲行叶片，风量大、风压高，且风量风压可以调节，风量范围Q=53-130m3/min,静压范围Pst=1200Pa~4300Pa,适合于大、中型煤矿的通风。
该风机才用54的轮毂比，电机采用8级（740r/min）的转速，机号为24C，电机型号为YBFe450S2-8。
1、扩散器矿用节能风机作为主要通风机和机站风机时，应配带钢板制作的专用扩散器。
地表主要通风机配带扩散器可将部分动压转化为静压，降低出口动压损失，提高静压效率，以达到节能的目的。
2、消音器当安装主要通风机的地点距居民区较近时，应当在主要通风机扩散器后安装消音器，并在扩散塔内加设消音装置，把主要通风机噪音降到环境噪音标准以下。
3、扩散塔在扩散器后还有一过风断面逐渐扩大向上弯曲的排风弯道，该弯道称为扩散塔，它的作用一方面是减少通风机的动压损失，提高通风机的有效静压；另一方面是将污风排至上空，保护周围环境，还可以降低燥声，以免干扰周围居民的工作休息。
4、风机保护起动柜和刹车装置各规格风机出厂时均可配套供应专用保护起动柜。
该电控装置对电机过载、失压、短路和其它故障均能可靠保护。
其中设置有可快速实现电机反转的装置，当需要风机反转反风时，先按停止按钮，再进行刹车，待风机停转后再按反转按钮即可。
风机的调试、运行与维护1、风机启动前，必须检查流道中是否有异物，以防止启动后风机的叶轮被异物碰撞，出现损伤。
2、风机启动前，按先二级、后一级的顺序依次启动风机，面对叶轮均为顺时针旋转为正常运转。
3、风机启动并达到正常运转后要及时观察：a、电动机的运转电流是否超过额定电流；b、风机流道中是否有异常声音。
发现问题要及时停机检查。
FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机使用说明书（机号大于等于№17）代号：0AP.466.015j执行标准：GB/T21151-2007Q/NF177-2013南阳防爆集团股份有限公司2013年01月目录首先感谢您选用CNE牌FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机，在您使用通风机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好地为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。
1．概述 (1)2．FBCDZ通风机型号代表的意义 (1)3．通风机技术参数、工作条件 (1)4. 结构简介 (2)5．贮存及保养 (3)6．安装 (3)7．试运转 (7)8．使用维护 (8)9. 注意事项 (11)10．通风机常见故障及排除 (11)11. 随机资料 (11)FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机, 执行标准为GB/T21151-2007《煤矿用轴流主通风机技术条件》和Q/NF177-2013《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。
其防爆性能符合GB3836.1-2010 《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010 《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的规定。
1 概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(以下简称通风机)是我公司研制的新一代通风机产品。
通风机气动性能优异、效率高、振动小、噪声低、反风量大、高效区域宽广，并采取了确保通风机安全、可靠运行的多种措施，研制的专用防爆电机，具有效率高、温升低、振动小、噪声低、轴承温度低、过载能力强等特点，从根本上解决了在用风机的缺陷，确保长期运行。
通风机适用于大中煤矿矿井作地面抽出式通风机。
通风机产品执行标准为GB/T21151-2007《煤矿用轴流主通风机技术条件》和Q/NF177-2013《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。
2 FBCDZ通风机型号代表的意义:F B C D Z №□/ 2 ×□装机功率，kW配用电动机台数机号，以叶轮直径的分米数表示主要对旋抽出式防爆通风机3 通风机技术参数、工作条件3.1 技术参数3.1.1 通风机的定额为：连续工作制S1。
通风机的额定频率为：50Hz。
通风机的额定电压为：380V、660V、1140V、6000V或10000V。
通风机的额定转速为：980、740、590、490r/min。
通风机的安装方式为：水平安装。
通风机的防爆型式为：隔爆型,防爆标志为：ExdI Mb。
配用电动机的防爆型式为：隔爆型,防爆标志为：ExdI Mb。
3.1.2 通风机气动性能应符合产品技术条件，特殊设计通风机应符合技术协议。
3.2 适用工作条件3.2.1 环境温度-20℃～+40℃。
3.2.2 湿度:相对湿度不大于95%(25℃时)。
3.2.3 海拔不超过1000m。
3.2.4 可输送温度为-20℃～+40℃的含有瓦斯等爆炸性气体存在的煤矿气体。
3.2.5 通风机运行期间，电源电压和频率与额定值的偏差按GB/T755的规定。
3.3 通风机一般按水平安装设计，通风机转子直径不大于3150mm时,其设计使用年限为15年；大于3150mm时,设计使用年限为20年。
通风机在第一次大修前,安全运行时间应大于13000h。
4 结构简介通风机由接头、进气筒、一级风机、二级风机、扩压筒、过渡接头、消声器（根据用户需要配套）及扩散塔等部分组成（见附图：通风机结构示意图）。
通风机各部分之间用螺栓联接(也可软联接), 装、拆方便。
一级风机、二级风机由风筒、密封隔流腔、保护环、叶轮和电动机组成, 两级叶轮反向旋转（正常运行时，顺气流方向看一级叶轮逆时针旋转，二级叶轮顺时针旋转；反风时则相反）。
隔爆型电动机装在密封隔流腔内, 抽出的瓦斯气体不与电机接触,确保煤矿安全，隔流腔由扁管与大气相通, 保证电机冷却散热。
叶轮轮毂上一般都刻有－6°、－3°、0°、+3°、+6°五个角度(特殊情况下也刻有－9°、－12°、+9°等角度), 可根据工况需要在球形毂面上任意调节叶片角度。
叶轮处的风筒(保护筒)内径装有保护环，可确保任何状态下不产生火花。
除接头和天圆地方外, 其余部件底部均装有行走脚轮, 可在轨道上移动。
特殊设计的风机专用隔爆型电机满足通风机各种工况需要, 并设有不停机注排油装置，定子绕组测温、轴承测温和防潮加热器等监控装置。
电机轴承型号见风机外壳上的注油牌；轴承润滑脂牌号、加脂周期及加脂量见表1：表15贮存及保养5.1 贮存5.1.1 通风机应贮存在干燥、通风和无腐蚀性气体的环境中。
5.1.2 机械加工面外露的零部件单独存放时，应涂防锈油或油脂，并用油纸或塑料膜保护好。
需长期贮存时，应采取相应的防护措施，并定期检查加工面的腐蚀情况。
5.1.3 通风机带有叶轮等主要部件及仪表等，应贮存在无振动、干燥、温差小的室内。
5.1.4 钢结构部件可在露天下存放，每隔3个月应检查一次涂层，必要时对其进行修补。
5.1.5 消声器的消声片在露天存放时要加覆盖物，应注意防水、防潮和防尘，有条件应放在室内。
5.2 保养5.2.1 通风机按月用手盘动叶轮多次。
5.2.2 通风机在贮存前应检查加工表面的防锈措施是否完善。
6 安装通风机出厂时, 风机各部件单独运输。
用户预先建好风硐出口，铺设好轨道，然后根据安装外形尺寸图安装风机。
首先在一级、二级风机没有联接的情况下调节好叶片的安装角度，然后把一级、二级风机联接在一起（联接前手动盘车，盘车时，风机运转应轻快，不得有卡滞现象），并调整好脚轮，保证每个脚轮不悬空。
检查风机配套的制动装置的制动块是否与制动轮分离, 若未分离，则旋转设在风机外壳上的制动手轮至极限位置，并应将制动手轮锁紧。
平时严禁转动．．．．．．。
在安装过程中注意一级、二级风筒分为上、下两部分, 风筒上部的吊环用于吊装上半部, 吊装电动机用电机吊环，吊装一、二级风机用风机底座上的吊环。
然后，在轨道上把一级、二级风机与接头和进气筒与联接在一起后，整体向风硐口移动，使接头与矿井风硐口吻合（或与矿井风硐口的接头对准），并将周围用混凝土浇注，以免漏风。
按顺序逐级移动二级风机后面的扩压筒、天圆地方、消声器（当配消声器时）和扩散塔（若为土建扩散塔，则使消声器与之对接），使之对接。
依次用紧固件、密封垫把各部件法兰联接固定, 再用卡轨器将一、二风机与轨道锁紧。
注意：当风机在通风前期采用一级单级加后导叶装置运行时，安装时，二级叶轮及后保护筒不安装，把后导叶装置装配在后保护筒位置。
当风机在通风后期对旋运行时，则需拆下后导叶装置，把二级叶轮及后保护筒装配上。
通风机必须安装在矿井风硐口地表, 并设防爆门。
风机叶轮安装、叶片角度调节注意事项：一、二级叶轮安装固定：在叶轮套装在电机轴伸上后，依次安装用于固定叶轮的止动垫圈、圆螺母，注意止动垫圈内舌一侧及圆螺母无倒角的一侧向外安装,并用圆螺母专用扳手紧固，保证叶轮与电机锥形轴伸配合到位，再将止动垫圈外舌翻入圆螺母外圆制动卡槽内，严禁把止动垫圈、圆螺母装反。
止动垫圈、圆螺母在电机轴伸上的固定示意图如下：单螺母固定示意图双螺母固定示意图叶片安装角的调节：(1)、钢板叶片、不锈钢叶片角度调节通风机出厂时叶片的安装角一般为0°，使用时，用户应按矿井通风参数在通风机性能曲线上选择好运行角度。
当用户根据使用工况需要调节叶片的安装角时，首先打开保护筒上的观察窗（不用拉开一、二级主机），用随机配备的专用调节杆，松开叶片根部的调节螺母，注意：每个螺母只可以松开．．．．．．．．．3．至．4．圈．，然后用木锤轻轻敲击叶片顶部，待叶片松动时，扳动叶片，调节角度(叶片叶背尾缘对应轮毂面上中间的Φ2.5孔正中心时，叶片的安装角为0°，对应其它孔正中心时分别为所标相应角度，叶片角度调节示意图如下。
叶片角度调节示意图当叶片角度调节至所需要的角度后，用扳手将叶片根部的调节螺母分别拧紧，叶片调节的固定螺母拧紧力矩应严格控制，不允许达到破坏力矩。
拧紧力矩见表2：表2注意：拧紧螺母时，不可一次性将某个螺母拧紧，应对称交错逐渐拧紧调节螺母，否则叶片锁紧的可靠性将降低。
每个叶片的角度调节都应按照上面的步骤进行，当一、二级所有的叶片角度调节完成后。
须检查叶片顶部与保护筒的间隙（要求上、下、左、右间隙均匀）。
7 试运转7.1 试运转前的准备a) 测电机绕组冷态绝缘电阻，其最低绝缘电阻大于等于50MΩ。
如果绝缘电阻高于以上值，则可以运转；如果绝缘电阻低于以上值，则需要接通电机的防潮加热器，对电机绕组进行加热干燥至绝缘电阻达到以上要求；b) 检查电机转向是否正确；c）检查风筒内外, 不应有杂物,尤其在风筒内必须彻底清理干净;d）手动盘车, 应平稳轻快, 无卡死、摩擦现象;7.2 试运转应符合下列要求：a) 起动时, 各部位无异常现象, 否则应立即停车;b) 叶片安装角调整后, 电动机电流应不超过额定电流;c) 通风机配套电动机轴承的正常工作温度不得高于70℃，最高温度不得超过95℃；定子的工作最高温度不得超过135℃，定子温升不得超过90K。
7.3 试运转时应做好的定期检查和记录:a) 电动机电流，电压;b) 每隔半小时到1小时观察电机轴承和定子绕组温度, 一般运行两小时温度基本稳定;c) 环境温度;d) 运转声音是否正常，有无摩擦现象和其它异常声音；e) 检查联接螺栓有无松动；f) 检查仪表和电气设备的使用状况，有无损坏或失灵；g) 测量风机风量、风压等参数。
7.4 通风机可在冷态下连续起动两次, 两次起动之间应自然停机，热态下只允许起动一次, 如果还需起动, 等电机冷却后方可起动。
一般情况下，起动时,可先起动二级风机（二级风机较一级风机起动电流小）, 后起动一级风机（也可两台电机同时启动）。
7.5 试运转完毕, 应对通风机进行全面检查, 无误后即可投入正式运行。
通风机在使用过程中, 应备有运行记录, 系统地记录风机运行情况。
内容包括:a) 通风机启动和停机时间、停机原因;b) 环境温度、湿度和大气压力;c) 电动机工作电压、电流、各轴承温度及电机绕组温度;d) 通风机风量、静压;e) 轴承加换润滑脂的时间、数量和牌号;f) 定期检查中发现的异常问题及故障排除情况。
7.6 当需要反风时, 应先切断电源, 松开制动手轮的锁紧螺栓, 按制动装置使用说明书0AP.466.003的要求对风机进行制动，待叶轮停止转动后, 方可进行反转, 否则易损坏电器设备。
通风机反风方式为电机直接反转反风。
8 使用维护8.1 通风机主机部分a) 通风机应根据生产情况、设备情况, 安排大修周期,但至少一年检修一次;b) 停机检修, 应对叶轮检查和清洁, 并检查各紧固螺栓、螺母及各配合部位的松紧, 并认真紧固；c) 清除内、外部灰尘、污垢及杂物；d) 检查仪表的准确度和灵敏度；e) 通风机出厂时, 叶轮作了严格的平衡校验。
