薄壁空心墩爬模施工技术交底【薄壁空心墩爬模施工技术交底】1. 施工前准备1.1 现场勘测与布局详细记录墩的数量、位置和尺寸，并进行布局规划，确保施工顺利进行。
1.2 材料及工具准备准备所需的模板、脚手架、钢筋、混凝土和其他施工所需的材料和工具。
2. 模板安装2.1 板模设计及制作根据墩的尺寸要求，设计并制作适合的板模。
2.2 模板安装按照设计方案，将板模按照要求安装在墩体上，并加固固定。
3. 钢筋布置3.1 钢筋设计根据墩的荷载要求和结构设计，制订钢筋布置方案。
3.2 钢筋加工与安装根据设计方案，进行钢筋的加工和安装工作，确保钢筋骨架牢固。
4. 混凝土浇筑4.1 浇筑准备准备混凝土、搅拌设备和浇筑工具，确保混凝土的质量。
4.2 浇筑施工按照施工方案，进行混凝土浇筑工作，确保混凝土均匀、密实。
5. 养护与拆模5.1 养护措施在混凝土浇筑完成后，及时进行养护，保持适宜的湿度和温度。
5.2 拆模工作在混凝土强度达到要求后，进行模板的拆除工作。
【附件】1. 模板设计图纸2. 钢筋布置图纸3. 混凝土施工方案4. 养护措施记录表【法律名词及注释】1. 墩体：指用于支撑或固定结构的柱状构件。
2. 模板：用于支撑混凝土在施工期间的模具。
3. 脚手架：用于支撑和搭设模板的临时结构。
4. 钢筋：指钢筋混凝土中的钢筋材料，用于增加混凝土结构的强度和韧性。
5. 混凝土：指水泥、石料、砂和水按一定比例混合而成的材料，常用于建筑施工中。
6. 养护：指混凝土施工后，根据需要进行的保养和维护工作。
【薄壁空心墩爬模施工技术交底】1. 勘测与设计1.1 现场勘测对施工现场进行勘测，确定墩的位置、数量和尺寸。
1.2 结构设计进行结构设计，确定墩的荷载要求和构造形式。
2. 模板制作与安装2.1 模板设计与制作根据墩的尺寸和结构要求，设计并制作适合的模板。
2.2 模板安装将制作好的模板安装到墩体上，根据设计要求进行固定。
3. 钢筋布置3.1 钢筋设计根据结构设计，制定钢筋的布置方案，保证墩体的强度和稳定性。
一、交底目的为确保空心薄壁墩施工过程中的安全，降低事故发生风险，提高施工质量，特进行安全技术交底。
二、交底对象所有参与空心薄壁墩施工的作业人员、管理人员及技术人员。
三、交底内容1. 工程概况- 工程名称：[填写工程名称]- 施工单位：[填写施工单位]- 施工地点：[填写施工地点]- 施工时间：[填写施工时间]- 施工内容：空心薄壁墩的施工、安装及验收。
2. 施工安全风险分析- 高处坠落风险：施工过程中，作业人员可能因未采取安全防护措施而从高处坠落。
- 物体打击风险：施工过程中，可能发生物体坠落、滚落等打击作业人员的情况。
- 机械伤害风险：施工过程中，机械设备操作不当可能导致人员伤害。
- 火灾爆炸风险：施工现场可能存在易燃易爆物品，若操作不当可能引发火灾爆炸。
- 电气伤害风险：施工现场电气线路复杂，若操作不当可能引发触电事故。
3. 安全措施及注意事项- 高处作业安全1. 作业人员必须佩戴安全帽、安全带等防护用品。
2. 高处作业平台应设置安全防护栏杆和踢脚板。
3. 严禁攀爬模板、脚手架等。
- 物体打击安全1. 施工现场应设置安全警示标志，提醒人员注意。
2. 作业人员应遵守操作规程，不得擅自改变施工方法。
3. 施工现场应加强材料、设备的堆放管理，防止物体坠落。
- 机械伤害安全1. 机械设备操作人员必须经过培训，取得操作资格。
2. 机械设备运行时，非操作人员不得靠近。
3. 机械设备应定期检查、维护，确保安全运行。
- 火灾爆炸安全1. 施工现场应禁止吸烟、使用明火。
2. 易燃易爆物品应分类存放，远离火源。
3. 施工现场应配备消防器材，确保消防设施完好。
- 电气伤害安全1. 电气线路应定期检查、维护，防止漏电。
2. 电气设备操作人员必须遵守操作规程，不得擅自改变设备接线。
3. 电气设备发生故障时，应立即停机检查，排除故障后再继续使用。
4. 应急预案- 发生高处坠落、物体打击、机械伤害、火灾爆炸、电气伤害等事故时，应立即启动应急预案。
以上时即可拆模。
进行不少于7天的标准养护，养护用水采用井水。
（6）横隔板混凝土浇筑
空心薄壁墩横隔板位置均较高，搭设钢管平台支架适用性较差，本工程采取在墩身上设置型钢牛腿支架形成型钢平台，搭设型钢平台的形式浇筑混凝土。
如下图所示：如下图所示：
（7）墩顶段施工
当模板爬升至墩顶实心段底部时，拆除墩身内施工平台，搭设外侧施工平台和安装防护栏，并在墩身内侧安装封闭段托架和模板。
然后绑扎钢筋、安装外模板、灌注混凝土、养生。
墩柱施工高度至墩柱截面变化的底面处。
封闭段托架采用横桥向布设工字钢，工字钢间距为60厘米，工字钢上铺方木，方木上铺设模板，模板采用木模。
（8）混凝土养护
混凝土灌注后，及时进行养护，保证混凝土结构及模板24小时处于湿润状态。
养护水从水井里水泵抽取，提升至墩身爬模模板顶，模板顶四周设置带孔的25mm水平水管，将养护用水用变频高压水泵利用主管道送至桩顶，打开控制阀门使自来水喷淋在墩身上口，然后从墩四面自然流淌下来，从而浇遍整个墩身。
养护人员设专人进行，养护时间不少于7天。
1、本表由施工单位填写，交底单位与接收的单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
一、交底目的为确保桥梁空心墩施工过程中的安全，降低事故发生率，现将桥梁空心墩施工安全技术要求进行交底，请全体施工人员认真学习并严格执行。
二、交底内容1. 施工人员要求（1）参加施工的全体人员必须按规定佩戴安全防护用品及安全帽，高空作业人员必须佩戴安全带。
（2）患有高血压、心脏病等不适宜高空作业的人员，不得参与高空作业。
2. 施工现场要求（1）施工场地平整到位，基坑周围开挖排水沟，保证排水系统畅通。
（2）模板内外均应安设稳固的支撑，落地处要加设垫木，并有防支点滑动措施。
3. 起重机械设备（1）起重机械设备设专人操作并配指挥人员，定责定岗；上岗前进行技术培训，指定专项制度和指挥联络方法，考核合格后，持证上岗。
（2）使用吊机吊装模板合缝时，模板地步用撬棍等工具拔移，不得徒手操作。
4. 脚手架与安全防护（1）墩台施工时，在墩台身钢筋模板安装前，搭设脚手架平台、脚手板、栏杆并加设防护网及上下扶梯。
（2）脚手架除能承受一定荷载外，还要具有良好的稳定性、牢固性和可靠性，保证施工过程中不发生坍塌，确保工人作业安全。
（3）脚手架必须是独立体系，不得与模板联系。
工作人员在行走时不得踏在探头板上。
（4）脚手架经过大风大雨后，必须进行安全检查，遇到倾斜、下沉、松扣等应及时修复。
5. 安全爬梯与安全网（1）墩台或支架上的作业人员穿着防滑鞋，佩戴安全带。
（2）设置安全爬梯和安全网，确保作业人员上下安全。
6. 材料堆放与人员荷载（1）平台上应规定人群荷载和堆放材料的限量标准。
（2）材料的均匀摆放，不得多人聚集一处。
7. 混凝土灌注（1）使用吊斗进行混凝土灌注时，线通知。
三、注意事项1. 施工过程中，严格遵守操作规程，确保施工安全。
2. 施工人员应增强安全意识，相互监督，发现安全隐患及时报告。
3. 定期对施工人员进行安全教育，提高安全防范能力。
4. 施工单位应加强施工现场安全管理，确保施工安全。
5. 严格执行安全技术交底，确保施工过程中各项安全措施落实到位。
一、工程概况1. 工程名称：[工程名称]2. 施工单位：[施工单位名称]3. 施工地点：[施工地点]4. 施工时间：[施工时间]二、安全交底目的为确保桥梁空心墩施工过程中的安全，提高施工人员的安全意识，降低安全事故发生的风险，特进行本次安全技术交底。
三、安全交底内容1. 施工人员要求（1）参加施工的全体人员必须按规定佩戴安全防护用品，如安全帽、安全带、防尘口罩等。
（2）高空作业人员必须佩戴安全带，并配备安全绳，确保安全。
（3）施工人员应接受安全培训，了解施工过程中的安全注意事项。
2. 施工现场管理（1）施工现场应设置明显的安全警示标志，包括安全通道、禁止通行、危险区域等。
（2）施工现场应保持整洁，及时清理施工垃圾，防止滑倒、绊倒等事故发生。
（3）施工现场应设置排水沟，确保排水系统畅通，防止积水。
3. 施工机械与设备（1）起重机械设备应设专人操作，并配备指挥人员，定责定岗。
（2）上岗前进行技术培训，考核合格后，持证上岗。
（3）使用吊机吊装模板合缝时，模板底部用撬棍等工具拔移，不得徒手操作。
4. 施工工艺（1）模板内外均应安设稳固的支撑，落地处要加设垫木，并有防支点滑动措施。
（2）墩台施工时，在墩台身钢筋模板安装前，搭设脚手架平台、脚手板、栏杆并加设防护网及上下扶梯。
（3）脚手架必须是独立体系，不得与模板联系。
工作人员在行走时不得踏在探头板上。
（4）墩台施工时，设置安全爬梯和安全网。
墩台或支架上的作业人员穿着防滑鞋，佩戴安全带。
（5）患有高血压等不宜高空作业的人员不得进行高空作业。
5. 材料管理（1）平台上应规定人群荷载和堆放材料的限量标准。
（2）材料的均匀摆放，不得多人聚集一处。
（3）使用吊斗进行混凝土灌注时，应确保吊斗安全。
四、安全注意事项1. 施工人员应严格遵守操作规程，不得违章作业。
2. 施工过程中，应密切关注施工环境，发现安全隐患及时上报并整改。
3. 施工现场应加强安全巡查，及时发现并消除安全隐患。
一、质量检验标准1、钢筋：进场钢筋必须按不同钢种、等级、牌号、规格分别堆放，不得混杂，并设有识别标志；同时要抽样进行力学性能检测，合格后方可用于施工。
2、砂石料：材料规格、性能符合实验规范要求。
3、模板：进场的定型钢模板要对其尺寸、外观、拼接后质量进行验收并满足设计规范要求。
二、墩身钢筋安装质量标准钢筋安装质量标准模板安装允许偏差检查数量：施工单位全部检查。
三、工程概况1、施工内容本次交底施工内容为桥梁工程空心薄壁墩施工，过程中注意墩柱施工程序及操作要点。
2、资源配备钢筋：钢筋供应及时，进场后进行力学性能检测，合格后使用。
混凝土：自搅混凝土，各项指标满足规范要求。
模板：采用定型钢模板，按柱径分类，满足计划周转使用要求。
设备：加工区配备钢筋加工设备，施工现场配置平板车、吊车及塔吊。
3、施工环境施工现场施工作业面较大；作业人员较多；施工便道单一；施工所在地风力较大。
对于墩柱钢筋笼运输及钢筋安装略有影响。
4、完成日期施工日期为2016.3.1 开工，计划完工日期为2016.6.31 。
四、施工工艺流程墩柱施工工序：施工放样→预埋筋加工安装→柱底承台凿毛施工→钢筋加工、安装→模板安装→混凝土浇筑→混凝土养护五、施工图纸及简图施工中详细了解图纸，如发现问题及时提出解决。
六、施工方法及操作要点1、施工方法：本桥薄壁空心墩内外均采用翻模法施工，并配置塔吊、汽车吊及汽车等辅助设备。
2、双墩先后流水施工法双墩先后流水施工法是共用一座塔吊，公用4 节模板，由一个作业组织（包含钢筋班、模板班、混凝土班等）完成两个空心薄壁墩作业的方法。
其主要作业任务如下：（1）塔吊：主要用于两墩的垂直运输及水平运输；（2）模板：四节用于翻模的模板轮流使用，其中有两节分别在两墩上不动，用作支撑，另外两节轮流安置于其中一节上向上浇筑混凝土；（3）一个作业组织：主要有钢筋班、模板班、混凝土班组成在两墩上进行流水作业。
3、模板配置全墩模板采用专门设计的大块钢模板，模板加工委托有资质的厂家进行设计和加工生产。

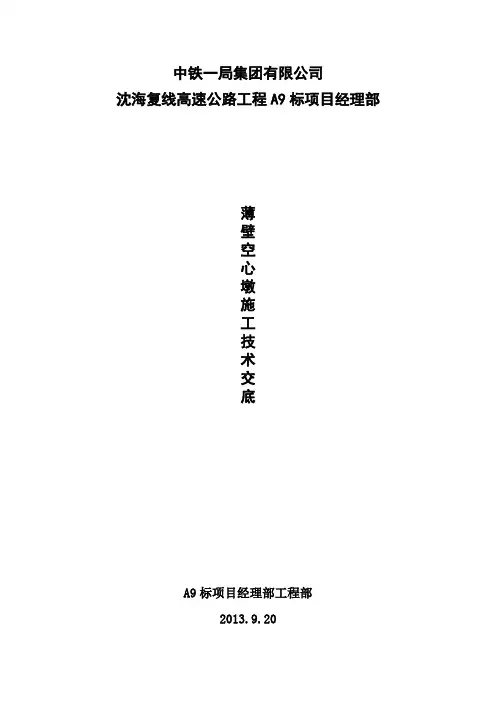

中铁一局集团有限公司沈海复线高速公路工程A9标项目经理部薄壁空心墩施工技术交底A9标项目经理部工程部2013.9.20空心墩身施工技术交底一、模板工程1、模板运至现场后，首先检查数量尺寸是否与设计图纸一致，然后组织模板试拼，检验模板各项标准是否满足设计要求。
2、在第一次立墩身模板时，采用平面坐标法准确测放出模板4个控制点的平面位置，模板以控制点为标准点进行安装。
模板安装接缝处要尽量平顺，错台要满足规范要求。
3、模板吊装要慢吊轻放，避免磕碰，防止模板变形。
4、墩身外模采用钢桁架模板，利用桁架的组合连接固定模板，内模采用组合模板，利用墩身内部搭设的脚手架和木方加固模板，墩身模板禁止使用对拉螺杆对拉，桁架连接及墩内脚手架要确保牢靠，保证内外模在砼压力下不变形或变形在可控范围之内。
5、采用单测站极坐标法结合量钢尺法，控制墩柱模板主要角点的平面就位，使其满足设计要求。
一个墩柱每施工6m,采用双测站极坐标精确测定墩柱模板各主要点的平面位置，一节混凝土浇筑完成,要即刻对混凝土面的控制点进行复测,以掌握模板在混凝土浇筑前后的变位,同时提供下一节模板的安装参数。
6、以后每节段立模时均与第一次一样测量控制放样,而且还要对前一节段进行竣工检查7、每次测量时间固定在温度、阳光等气候因素影响较小的每天早上9:00以前或下午4点以后进行。
8、平面位置控制。
将全站仪架于控制点,用极坐标法通过控制模板位置来控制墩柱平面位置。
二、钢筋工程1、钢筋绑扎必须严格按施工图要求组织施工，钢筋绑扎尺寸、间距、位置正确，所有钢筋搭接和锚固长度必须满足设计和施工规范要求，钢筋绑扎完后，必须垫好砼保护层，保证位置的正确。
2、箍筋接头应交错排列，垂直放置，箍筋转角与竖筋交叉点均应扎牢，平直部分与主筋交叉点可隔一根互成梅花形扎牢。
3、钢筋骨架外形尺寸准确，绑扎时宜将各根钢筋端部对齐，防止绑扎时，钢筋偏离规定位置及骨架扭曲变形。
4、为防止墩面出现裂缝，墩身侧露筋，保护层砂浆垫块厚度应准确，垫块间距应适宜。
桥梁下部施工技术交底记录9）、同层拆模时有先后顺序，一般是先安装后拆除，后安装先拆除。
10）、模板拉杆应对称均匀拧紧，使模板平顺，保证墩身表面美观，线条顺直。
11）、模板解体：模板分为若干个大块整体翻升，解体前应先用挂钩吊住模板，然后拆除拉筋等。
12）、模板重复使用后应经常检查、维修，如肋边发生翘曲、弯折、板面发生变形时，及时较正平直，开焊处要补焊牢固。
4、墩柱混凝土浇注（1）在墩身模板安装完毕后，通知测量组对其标高和平面位置进行复检，通过监理工程师的验收后方浇筑墩身砼。
（2）混凝土的浇注砼的拌和采用集中拌和站，电子自动计量、配料、强制式搅拌机拌和，罐车运输，吊车提升至模板顶浇注。
采用导管或串筒将混凝土卸落到墩柱底部，导管或串筒与混凝土面高差控制在2m以内。
砼浇注过程须有专人检查支架模板、钢筋和预埋件等稳固情况，当发现有移动、变形、移位时应及时处理；浇注过程作好施工记录及支架模板检查记录。
（3）混凝土的振捣墩柱混凝土浇注30cm厚时，需用Φ50插入式振动棒振实。
振动棒与模板应保持5cm-10cm距离；每一处振捣完成后应边振动边慢慢的提出振动棒，应避免振动棒碰撞到模板、钢筋及其他预埋件，对每一振动部位，必须振动到该部位混凝土密实为止，密实的标志是混凝土停止下沉，不再冒气泡，表面呈现平坦、泛浆。
（4）墩柱混凝土的养护墩柱混凝土浇注完毕，在收浆之后以及拆除模板后，应及时用淡水养护，养护采用喷淋养生。
气温高时，用麻袋覆盖混凝土顶面，周围用塑料薄膜包起来，养生之外还起到防污染作用。
然后用淡水湿润，这样可减少水量的蒸发，保持混凝土顶面的湿度。
混凝土养护时间最少保持7天，或工程师指示的天数。
一、交底目的为确保墩身模板施工过程中的安全，预防安全事故的发生，现将墩身模板施工安全技术交底如下：二、适用范围本交底适用于墩身模板的安装、拆除、加固、养护等施工环节。
三、安全注意事项1. 人员安全（1）施工人员必须经过专业培训，具备相应的施工技能和安全意识。
（2）患有高血压、心脏病、贫血、癫痫等病的人员不得从事高空作业。
（3）施工人员应穿戴好个人防护用品，如安全帽、安全带、防滑鞋等。
2. 施工现场安全（1）施工前，应对施工现场进行安全检查，确保场地平整、排水畅通、无障碍物。
（2）施工区域设置安全警示标志，禁止无关人员进入。
（3）施工过程中，严禁酒后作业、疲劳作业。
3. 墩身模板安装安全（1）模板安装前，应检查模板的完好性，确保无变形、裂纹等缺陷。
（2）模板安装过程中，严禁人员站在模板上作业。
（3）模板加固应均匀、牢固，防止模板发生倾覆。
4. 墩身模板拆除安全（1）模板拆除前，应检查模板加固情况，确保拆除过程安全。
（2）拆除模板时，应逐层进行，严禁一次性拆除过多模板。
（3）拆除模板过程中，严禁人员站在模板上作业。
5. 高空作业安全（1）高空作业人员必须佩戴安全带，安全带应系在可靠的位置。
（2）高空作业时，严禁攀爬模板、支架等设施。
（3）高空作业区域应设置安全防护设施，如安全网、防护栏等。
6. 用电安全（1）施工现场用电设备应严格按照规定安装、使用。
（2）电线、电缆应固定牢固，防止损坏。
（3）施工现场应设置配电箱、开关箱等，并配备漏电保护器。
四、应急预案1. 发生安全事故时，立即停止施工，组织人员进行救援。
2. 报告上级部门，按照相关规定进行处理。
3. 对事故原因进行调查，制定整改措施，防止类似事故再次发生。
五、交底要求1. 施工单位应将本交底内容告知所有施工人员。
2. 施工人员应认真学习并遵守本交底内容。
3. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。
4. 施工现场应设立安全监督员，负责监督检查本交底内容的执行情况。
薄壁空心墩钢筋安全技术交底1. 背景介绍薄壁空心墩是一种新型的墩型结构体系，它在节约钢筋、减小墩重、提高抗震能力等方面有着明显的优势，已经得到广泛的应用。
在这种墩型中，钢筋是必不可少的一部分，保证其安全性至关重要。
本文旨在介绍薄壁空心墩钢筋的施工工艺、安全要求及检查措施，以确保其安全性。
2. 施工工艺2.1 预制工艺通常情况下，薄壁空心墩是通过钢模具进行预制的。
其预制工艺包括模具清理、钢筋成框、模板安装、混凝土灌注、养护、拆模等环节。
具体流程如下： 1. 对模具进行清理，确保模具表面光滑，无灰尘、油污等杂物。
2. 将钢筋按照制定的数量、规格进行组装，成为框架。
3. 在模具内安装模板，固定好钢筋框架。
4. 在模板的一侧安装灌注口，另一侧设置排气孔。
5. 将预制混凝土倒入模具中，须注意混凝土的振实、充分。
6. 在混凝土表面挂上保湿膜、钢板等防止表面龟裂。
7. 等待混凝土充分凝固，拆除模具并进入养护期。
2.2 现浇工艺采用现浇施工的薄壁空心墩，需要先安装立柱钢筋骨架，然后按照模板要求进行模板搭设和混凝土浇灌。
具体流程如下： 1. 按照设计要求在场地上搭建施工平台，为浇筑薄壁空心墩做准备。
2. 将加工好的立柱钢筋骨架搭设到墩柱位置。
3. 在钢筋骨架上安装薄壁空心墩的模板。
4.对模板进行固定，并打上支承杆和调整垫。
5. 约定好浇筑的混凝土标高，在倾斜度、限制度、支承补偿等方面进行掌控。
6. 进行混凝土的浇筑，要充分振捣、清理浇注面，保持浇注面水平。
7. 浇筑完混凝土后，要进行养护，并在固化后拆模。
3. 安全要求3.1 材料要求1.钢筋材质应符合国家标准要求，每批钢筋均应经过质量检验。
2.混凝土配合比应适宜，运输、搅拌、浇注等各种因素要符合施工要求。
3.2 墩柱钢筋的安装1.墩柱钢筋按照设计要求垂直设置，普通热轧钢筋超出墩头150mm以上，等轴热轧钢筋应超过约束环高度。
2.钢筋焊接点的几何形状应符合规范要求，且焊缝必须经过质量检验。
空心薄壁墩总体施工方案根据现场地形条件，采用塔吊作为提升机械，安装在每个墩靠承台处，各墩位处搭设钢管脚手架采用翻模法施工，钢筋在钢筋棚加工好后，运至现场绑扎成型，薄壁墩身外模板采用大块钢模板，模板分节高度为4.5m，内模板采用钢模施工，砼采用拌和站集中拌和，砼罐车运至施工现场，塔吊提升料斗卸料入模浇筑，插入式振动棒分层将砼捣固密实，洒水并采用薄膜覆盖养护。
施工方法：1、测量放样待承台砼浇筑完成后，凿除墩身范围内承台砼表面浆皮，采用SET250RX索佳型全站仪放出墩中心及四角点，人工弹墨线放出薄壁墩轮廓线，测量承台顶实际标高作为薄壁墩高程控制依据。
之后每次浇筑墩身砼后均需采用全站仪放出薄壁墩控制轴线，并用J2经纬仪根据全站仪测设的纵横向控制点穿线控制高墩垂直度。
2、塔吊安装薄壁墩施工采用塔吊提升，为了满足一个墩施工，租用1台80t.m 级QTZ5513型塔式起重机，要求全新角钢支架，塔高60米、吊臂长55米，最大幅度吊重5t。
施工时在中间墩旁设置塔吊，施工砼基础，预埋螺栓，保证塔吊的受力要求。
塔吊基础尺寸根据塔吊的高度和重量以及起吊重量计算，设计采用C30砼浇筑，塔吊基础施工与承台施工相同。
塔吊主机及吊臂、配重采用的标准节及其它附件由汽车运输至墩位处，由塔吊自行安装，第一次安装高度及附着高度、附着件预埋按塔吊使用说明，塔吊安装由厂方派人到现场全过程指导。
3、支架搭设（1）满堂支架本工程薄壁空心墩施工的支架搭设高度最高达55m，还要作为盖梁施工的支架，因此支架需采用直径4.8cm、壁厚不得小于3.5mm的新钢管，所用扣件必须满足国标的规定要求。
钢管脚手架立杆间距纵向1.0m、横向0.8m，步距1.0米，支架大部分搭设在承台上，承台以外的钢管架基础需采用厚30cm的C15片石砼硬化处理，立杆接头采用对接，并设剪刀撑加固，每12m高与墩身预埋件联系，以增加稳定性，钢管架上下层之间设梯子，以便施工人员通行，施工平台满铺2cm厚木板，脚手架外围和墩身间设置安全网。
桥梁下部施工技术交底记录
墩柱钢筋在钢筋棚中统一加工成型，运到工地现场安装，钢筋截取长度为 4.5 米, 钢筋连接采用机械连接，在施工前应按照规范要求对机械连接头做相关试验，合格后方可投入使用。
连接时应保持墩柱端与预埋钢筋过渡平顺处在同一直线上。
为保证钢筋的安放精度，应精确放样，并连接好架立钢筋，钢筋外应按设计厚度绑扎垫块，确保钢筋的保护层厚度。
钢筋安装实测项目
3、模板的制作、安装
①模板制作，墩身外模板采用大面积整体钢模板，其中模板面板采用3 6mm钢板，外面横竖向采用/ 75mm角钢做成加劲肋，制作墩柱变截面模板时，对其承重部分要注意骨架的加密，以满足受力要求。
为保证模板的加工精度和墩柱的施工质量，模板统一由专业模板厂家加工，高度为
2.25m/节，加工后模板的接缝，表面的平整光洁度，模板的垂直度，以及模板的同心度，强
度、刚度、稳定性等都能得到很好的保证，内模采用竹胶模加木方，在工地制作成型。
制作模板时，根据本合同段墩柱的高度，合理确定每节模板的高度和断面尺寸，尽量减少模板的接缝。
玉湖高速公路建设项目
A14-1 安全技术交底记录表
交底单位名称：玉湖公路建设第一工程有限公司玉湖高速公路一合同段五工区接受交底单位名称：桥梁施工队
安全影像资料记录表
注：本图表用于A6-1《安全（）会议记录表》、A10-1《安全教育培训记录表》、A16-1《安全隐患整改通知单》、A16-2《安全隐患整改回复单》等表格填写影像资料所用。
安全影像资料记录表
注：本图表用于A6-1《安全（）会议记录表》、A10-1《安全教育培训记录表》、A16-1《安全隐患整改通知单》、A16-2《安全隐患整改回复单》等表格填写影像资料所用。
