下载文档原格式

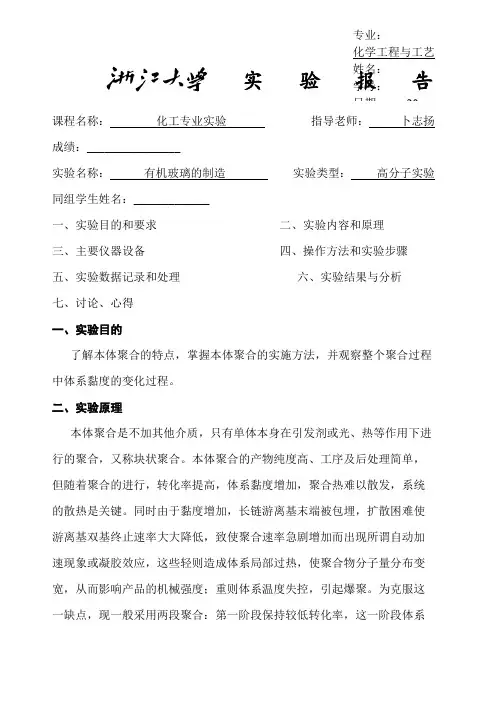

课程名称：化工专业实验指导老师：卜志扬成绩：________________ 实验名称：有机玻璃的制造实验类型：高分子实验同组学生姓名：_____________ 一、实验目的和要求二、实验内容和原理三、主要仪器设备四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析七、讨论、心得一、实验目的了解本体聚合的特点，掌握本体聚合的实施方法，并观察整个聚合过程中体系黏度的变化过程。
二、实验原理本体聚合是不加其他介质，只有单体本身在引发剂或光、热等作用下进行的聚合，又称块状聚合。
本体聚合的产物纯度高、工序及后处理简单，但随着聚合的进行，转化率提高，体系黏度增加，聚合热难以散发，系统的散热是关键。
同时由于黏度增加，长链游离基末端被包埋，扩散困难使游离基双基终止速率大大降低，致使聚合速率急剧增加而出现所谓自动加速现象或凝胶效应，这些轻则造成体系局部过热，使聚合物分子量分布变宽，从而影响产品的机械强度；重则体系温度失控，引起爆聚。
为克服这一缺点，现一般采用两段聚合：第一阶段保持较低转化率，这一阶段体系粘度较低，散热尚无困难，可在较大的反应器中进行；第二阶段转化率和粘度较大，可进行薄层聚合或在特殊设计的反应器内聚合。
本实验是以甲基丙烯酸甲酯（MMA）进行本体聚合，生产有机玻璃平板。
聚甲基丙烯酸甲酯（PMMA）由于有庞大的侧基存在，为无定形固体，具有高度透明性，比重小，有一定的耐冲击强度与良好的低温性能，是航空工业与光学仪器制造工业的重要原料。
以MMA进行本体聚合时为了解决散热问题，避免自动加速作用而引起的爆聚现象，以及单体转化为聚合物时由于比重不同而引起的体积收缩问题，工业上采用高温聚合，预聚至约10%转化率的粘稠浆液，然后浇模，分段升温聚合，在低温下进行下一步聚合，安全度过危险期，最后脱模制得有机玻璃平板。
三、实验仪器及药品仪器：仪器名称规格数量三角瓶50mL 1只恒温槽1只量筒50、100mL 各1只制模玻璃100mm×100mm 2块另：硅胶条、描图纸、相片、胶水、试管夹、玻璃棒、透明胶、长尾夹、标签纸若干试剂：试剂名称规格用量甲基丙烯酸甲酯（MMA）新鲜蒸馏，BP = 100.5℃30mL过氧化二苯甲酰（BPO）重结晶0.05g令苯二甲酸二丁酯（DBP）分析纯2mL四、实验步骤1．向恒温水浴槽内加入一定量的水，打开电源，升温至90 ℃。

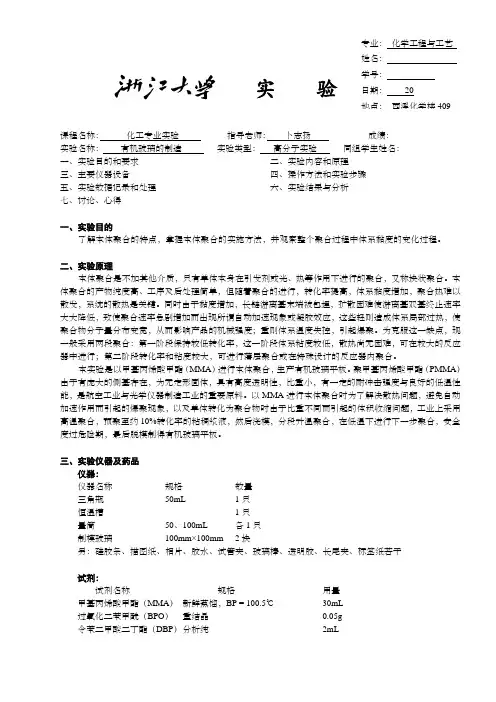

实验报告课程名称： 化工专业实验 指导老师： 卜志扬成绩：________________ 实验名称： 有机玻璃的制造 实验类型： 高分子实验 同组学生姓名：_____________一、实验目的和要求二、实验内容和原理 三、主要仪器设备四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析 七、讨论、心得一、实验目的了解本体聚合的特点，掌握本体聚合的实施方法，并观察整个聚合过程中体系黏度的变化过程。
二、实验原理本体聚合是不加其他介质，只有单体本身在引发剂或光、热等作用下进行的聚合，又称块状聚合。
本体聚合的产物纯度高、工序及后处理简单，但随着聚合的进行，转化率提高，体系黏度增加，聚合热难以散发，系统的散热是关键。
同时由于黏度增加，长链游离基末端被包埋，扩散困难使游离基双基终止速率大大降低，致使聚合速率急剧增加而出现所谓自动加速现象或凝胶效应，这些轻则造成体系局部过热，使聚合物分子量分布变宽，从而影响产品的机械强度；重则体系温度失控，引起爆聚。
为克服这一缺点，现一般采用两段聚合：第一阶段保持较低转化率，这一阶段体系粘度较低，散热尚无困难，可在较大的反应器中进行；专业： 化学工程与工艺姓名：学号： 日期： 20第二阶段转化率和粘度较大，可进行薄层聚合或在特殊设计的反应器内聚合。
本实验是以甲基丙烯酸甲酯（MMA）进行本体聚合，生产有机玻璃平板。
聚甲基丙烯酸甲酯（PMMA）由于有庞大的侧基存在，为无定形固体，具有高度透明性，比重小，有一定的耐冲击强度与良好的低温性能，是航空工业与光学仪器制造工业的重要原料。
以MMA进行本体聚合时为了解决散热问题，避免自动加速作用而引起的爆聚现象，以及单体转化为聚合物时由于比重不同而引起的体积收缩问题，工业上采用高温聚合，预聚至约10%转化率的粘稠浆液，然后浇模，分段升温聚合，在低温下进行下一步聚合，安全度过危险期，最后脱模制得有机玻璃平板。
三、实验仪器及药品仪器：仪器名称规格数量三角瓶50mL 1只恒温槽1只量筒50、100mL 各1只制模玻璃100mm×100mm 2块另：硅胶条、描图纸、相片、胶水、试管夹、玻璃棒、透明胶、长尾夹、标签纸若干试剂：试剂名称规格用量甲基丙烯酸甲酯（MMA）新鲜蒸馏，BP = 100.5℃30mL过氧化二苯甲酰（BPO）重结晶0.05g令苯二甲酸二丁酯（DBP）分析纯2mL四、实验步骤1．向恒温水浴槽内加入一定量的水，打开电源，升温至90 ℃。
有机玻璃的制备实验报告有机玻璃的制备实验报告引言：有机玻璃，又称有机玻璃板，是一种广泛应用于建筑、家具、显示器等领域的透明材料。
它具有高强度、耐热、耐腐蚀等特点，因此在现代工业中得到了广泛应用。
本实验旨在通过制备有机玻璃的过程，了解其制备原理以及相关实验技术。
实验材料：1. 甲基丙烯酸甲酯2. 甲基丙烯酸乙酯3. 过硫酸铵4. 乙酸乙酯5. 甲基丙烯酸6. 甲醇7. 紫外灯8. 聚酰胺薄膜实验步骤：1. 首先，将甲基丙烯酸甲酯和甲基丙烯酸乙酯按照一定比例混合，并加入适量的过硫酸铵作为引发剂。
将混合物搅拌均匀，形成溶液。
2. 将甲基丙烯酸和甲醇按照一定比例混合，并加入适量的乙酸乙酯作为稀释剂。
将混合物搅拌均匀，形成溶液。
3. 将两个溶液分别倒入两个不锈钢模具中，然后将模具放置在紫外灯下照射。
紫外灯的紫外线能够促进溶液中的引发剂发生反应，从而引发聚合反应。
4. 在紫外灯的照射下，溶液中的单体分子逐渐聚合形成聚合物链。
随着时间的推移，聚合物链逐渐增长并交联在一起，最终形成坚固的有机玻璃材料。
5. 将制备好的有机玻璃板取出模具，去除杂质，并进行必要的修整和打磨。
最后，用聚酰胺薄膜保护有机玻璃板的表面。
实验结果与分析：经过一段时间的紫外灯照射，溶液中的单体分子逐渐聚合形成聚合物链。
观察制备好的有机玻璃板，可以发现其表面光滑、透明度高，并且具有一定的硬度和韧性。
这是因为聚合物链的交联结构赋予了有机玻璃材料优良的物理性能。
实验讨论：在本实验中，我们使用了紫外灯作为引发剂的光源。
紫外线能够促进引发剂的分解，从而引发单体分子的聚合反应。
这种紫外光引发的聚合反应是一种常用的有机合成方法，广泛应用于聚合物材料的制备中。
此外，本实验中的有机玻璃制备方法属于自由基聚合反应。
自由基聚合反应是通过引发剂产生自由基，然后自由基与单体分子发生反应，最终形成聚合物的过程。
这种反应机制具有简单、高效的特点，因此在聚合物材料的制备中得到了广泛应用。
目录摘要 (2)一、前言 (3)二、实验计划 (4)三、实验目的 (5)四、实验原理 (6)五、实验原料 (7)六、实验仪器 (7)七、实验步骤 (8)1、制备（合成）步骤 (8)2、表征和测试 (10)八、实验数据处理 (14)1、PMMA的玻璃化转变温度 (14)2、PMMA的接触角 (15)3、PMMA的透光率 (16)九、实验结果与讨论 (18)1、实验结论 (18)2、讨论与思考题 (18)3、实验感想 (19)4、文献段落翻译 (20)十、参考文献 (21)有机玻璃的合成制备及表征摘要：本文以甲基丙烯酸甲酯为本体，在引发剂偶氮二异丁腈的引发下进行本体聚合，合成聚甲基丙烯酸甲酯（PMMA），即有机玻璃，其分子式为：-[-CH2-CH(CH3)(COOCH3)-]n-，然后用差示扫描量热仪（DSC）、全自动视频微观接触角测量仪、紫外可见分光光度计分别对该有机玻璃的结构及性质进行表征。
关键词：聚甲基丙烯酸甲酯；偶氮二异丁腈；合成；表征Synthesis and Characterization of PerspexAbstract: In this paper, poly (methyl methacrylate)(PMMA), perspex, has been synthesized as its bulk is the methyl methacrylate and its nitiator is the azodiisobutyronitrile. While the molecularformula of PMMA is -[-CH2-CH(CH3)(COOCH3)-]n-. Then the perspex was characterizedon the structure and properties of differential scanning calorimetry(DSC), contact anglegoniometer and UV-Vis spectrophotometer.Key words: Poly (methyl methacrylate); Azodiisobutyronitrile; Synthesis; Characterization一、前言有机玻璃（organic glass）是PMMA通俗的名称，又称作亚克力、压克力（acrylic），英文名称还有acrylic、perspex，其中acrylic是丙稀酸类以及甲基丙稀酸类化合物的总称；而perspex 则专指聚甲基丙稀酸树脂，即有机玻璃。

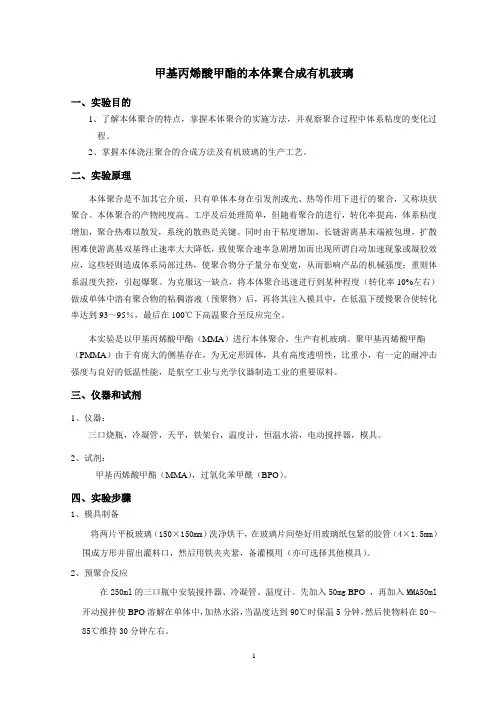

甲基丙烯酸甲酯的本体聚合成有机玻璃一、实验目的1、了解本体聚合的特点，掌握本体聚合的实施方法，并观察聚合过程中体系粘度的变化过程。
2、掌握本体浇注聚合的合成方法及有机玻璃的生产工艺。
二、实验原理本体聚合是不加其它介质，只有单体本身在引发剂或光、热等作用下进行的聚合，又称块状聚合。
本体聚合的产物纯度高、工序及后处理简单，但随着聚合的进行，转化率提高，体系粘度增加，聚合热难以散发，系统的散热是关键。
同时由于粘度增加，长链游离基末端被包埋，扩散困难使游离基双基终止速率大大降低，致使聚合速率急剧增加而出现所谓自动加速现象或凝胶效应，这些轻则造成体系局部过热，使聚合物分子量分布变宽，从而影响产品的机械强度；重则体系温度失控，引起爆聚。
为克服这一缺点，将本体聚合迅速进行到某种程度（转化率10%左右）做成单体中溶有聚合物的粘稠溶液（预聚物）后，再将其注入模具中，在低温下缓慢聚合使转化率达到93～95％，最后在100℃下高温聚合至反应完全。
本实验是以甲基丙烯酸甲酯（MMA）进行本体聚合，生产有机玻璃。
聚甲基丙烯酸甲酯（PMMA）由于有庞大的侧基存在，为无定形固体，具有高度透明性，比重小，有一定的耐冲击强度与良好的低温性能，是航空工业与光学仪器制造工业的重要原料。
三、仪器和试剂1、仪器：三口烧瓶，冷凝管，天平，铁架台，温度计，恒温水浴，电动搅拌器，模具。
2、试剂：甲基丙烯酸甲酯（MMA），过氧化苯甲酰（BPO）。
四、实验步骤1、模具制备将两片平板玻璃（150×150mm）洗净烘干，在玻璃片间垫好用玻璃纸包紧的胶管（4×1.5mm）围成方形并留出灌料口，然后用铁夹夹紧，备灌模用（亦可选择其他模具）。
2、预聚合反应在250ml的三口瓶中安装搅拌器、冷凝管、温度计。
先加入50mg BPO，再加入MMA50ml 开动搅拌使BPO溶解在单体中，加热水浴，当温度达到90℃时保温5分钟，然后使物料在80～85℃维持30分钟左右。

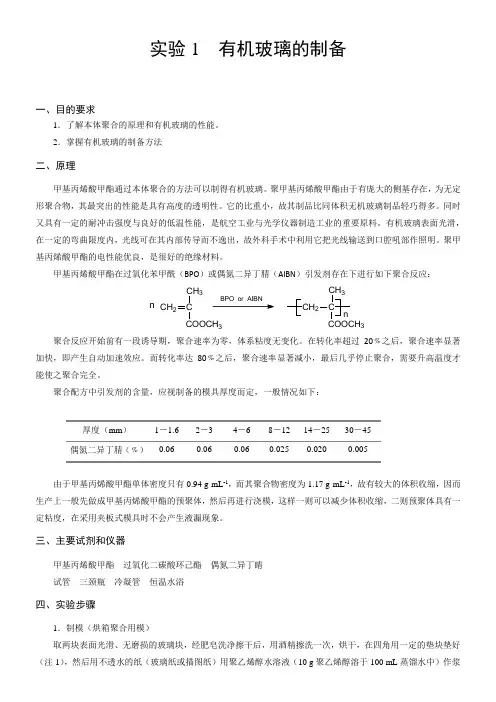

实验1有机玻璃的制备一、目的要求1．了解本体聚合的原理和有机玻璃的性能。
2．掌握有机玻璃的制备方法二、原理甲基丙烯酸甲酯通过本体聚合的方法可以制得有机玻璃。
聚甲基丙烯酸甲酯由于有庞大的侧基存在，为无定形聚合物，其最突出的性能是具有高度的透明性。
它的比重小，故其制品比同体积无机玻璃制品轻巧得多。
同时又具有一定的耐冲击强度与良好的低温性能，是航空工业与光学仪器制造工业的重要原料。
有机玻璃表面光滑，在一定的弯曲限度内，光线可在其内部传导而不逸出，故外科手术中利用它把光线输送到口腔吼部作照明。
聚甲基丙烯酸甲酯的电性能优良，是很好的绝缘材料。
甲基丙烯酸甲酯在过氧化苯甲酰（BPO）或偶氮二异丁腈（AIBN）引发剂存在下进行如下聚合反应：CH2 CCH3COOCH3CH2 CCH3COOCH3nn聚合反应开始前有一段诱导期，聚合速率为零，体系粘度无变化。
在转化率超过20﹪之后，聚合速率显著加快，即产生自动加速效应。
而转化率达80﹪之后，聚合速率显著减小，最后几乎停止聚合，需要升高温度才能使之聚合完全。
聚合配方中引发剂的含量，应视制备的模具厚度而定，一般情况如下：厚度（mm）1－1.6 2－3 4－6 8－12 14－25 30－45偶氮二异丁腈（﹪）0.06 0.06 0.06 0.025 0.020 0.005由于甲基丙烯酸甲酯单体密度只有0.94 g·mL-1，而其聚合物密度为1.17 g·mL-1，故有较大的体积收缩，因而生产上一般先做成甲基丙烯酸甲酯的预聚体，然后再进行浇模，这样一则可以减少体积收缩，二则预聚体具有一定粘度，在采用夹板式模具时不会产生液漏现象。
三、主要试剂和仪器甲基丙烯酸甲酯过氧化二碳酸环己酯偶氮二异丁睛试管三颈瓶冷凝管恒温水浴四、实验步骤1．制模（烘箱聚合用模）取两块表面光滑、无磨损的玻璃块，经肥皂洗净擦干后，用酒精擦洗一次，烘干，在四角用一定的垫块垫好（注1），然后用不透水的纸（玻璃纸或描图纸）用聚乙烯醇水溶液（10 g聚乙烯醇溶于100 mL蒸馏水中）作浆糊，使纸完全贴紧模子，严密地封好，一共糊三层，以免漏浆。
实验七有机玻璃的制备一、实验目的
1．了解本体聚合的基本原理和特点；
2．掌握有机玻璃的制备方法。
在本体聚合反应开始前，通常有一段诱导期，聚合速度为零。
在这段时间内，体系无粘度变化。
然后聚合反应开始，单体转化率逐步提高，当转化率达到20﹪左右时，聚合速度明显加快，称为自动加速现象。
此时若控制不当，体系将发生暴聚而使产品性能变坏。
转化率达到80﹪之
后，聚合速度显著减低，最后几乎停止反应，需要升高温度来促使聚合反应的完全进行。
甲基丙烯酸甲脂聚合过程中出现的自动加速现象主要是由于聚合热排除困难，体系局部过热造成的。
聚合过程中聚合热的排除问题是本体聚合中最大的工艺问题。
为了解决这一问题，甲基丙烯酸甲脂本体聚合
15
冷凝管、烧杯（100 ml）、试管（10ml）、铁架台、移液管（1 ml、10ml）
四、实验步骤
1. 甲基丙烯酸甲酯的预处理
取30ml市售的甲基丙烯酸甲酯至一简单蒸馏装置中，并加入30—
50mg氯化亚铜作为稳定剂，蒸馏收集100℃左右的固定馏分。
2、预聚体的制备
将30ml新蒸馏的甲基丙烯酸甲酯加入到一干燥、干净的50ml三颈瓶中，再加入600mg过氧化二苯甲酰，使其全部溶解后80℃条件下搅拌反应。
℃
B，
1、试述本体聚合的特点。
2、为何甲基丙烯酸甲酯单体需要预处理？
3、单体预聚合的目的是什么？。
实验报告课程名称： 化工专业实验 指导老师： 卜志扬成绩：________________实验名称： 有机玻璃的制造 实验类型： 高分子实验 同组学生姓名：_____________ 一、实验目的和要求 二、实验内容和原理 三、主要仪器设备四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析七、讨论、心得 一、实验目的了解本体聚合的特点，掌握本体聚合的实施方法，并观察整个聚合过程中体系黏度的变化过程。
二、实验原理本体聚合是不加其他介质，只有单体本身在引发剂或光、热等作用下进行的聚合，又称块状聚合。
本体聚合的产物纯度高、工序及后处理简单，但随着聚合的进行，转化率提高，体系黏度增加，聚合热难以散发，系统的散热是关键。
同时由于黏度增加，长链游离基末端被包埋，扩散困难使游离基双基终止速率大大降低，致使聚合速率急剧增加而出现所谓自动加速现象或凝胶效应，这些轻则造成体系局部过热，使聚合物分子量分布变宽，从而影响产品的机械强度；重则体系温度失控，引起爆聚。
为克服这一缺点，现一般采用两段聚合：第一阶段保持较低转化率，这一阶段体系专业：化学工程与工艺姓名： 学号： 日期： 20粘度较低，散热尚无困难，可在较大的反应器中进行；第二阶段转化率和粘度较大，可进行薄层聚合或在特殊设计的反应器内聚合。
本实验是以甲基丙烯酸甲酯（MMA）进行本体聚合，生产有机玻璃平板。
聚甲基丙烯酸甲酯（PMMA）由于有庞大的侧基存在，为无定形固体，具有高度透明性，比重小，有一定的耐冲击强度与良好的低温性能，是航空工业与光学仪器制造工业的重要原料。
以MMA进行本体聚合时为了解决散热问题，避免自动加速作用而引起的爆聚现象，以及单体转化为聚合物时由于比重不同而引起的体积收缩问题，工业上采用高温聚合，预聚至约10%转化率的粘稠浆液，然后浇模，分段升温聚合，在低温下进行下一步聚合，安全度过危险期，最后脱模制得有机玻璃平板。
三、实验仪器及药品仪器：仪器名称规格数量三角瓶50mL 1只恒温槽1只量筒50、100mL 各1只制模玻璃100mm×100mm 2块另：硅胶条、描图纸、相片、胶水、试管夹、玻璃棒、透明胶、长尾夹、标签纸若干试剂：试剂名称规格用量甲基丙烯酸甲酯（MMA）新鲜蒸馏，BP = 100.5℃30mL过氧化二苯甲酰（BPO）重结晶0.05g令苯二甲酸二丁酯（DBP）分析纯2mL四、实验步骤1．向恒温水浴槽内加入一定量的水，打开电源，升温至90 ℃。
有机玻璃实验报告实验目的本实验旨在通过合成有机玻璃，并对其物理性质及应用进行测试，以了解有机玻璃的特点和用途。
实验原理有机玻璃是一种无色透明的材料，主要成分是甲基甲酸酯等聚合物。
它具有多种优良特性，如透光性好、耐热性高、机械强度大等。
有机玻璃可通过聚合反应合成，并通过特定的工艺加工成各种形状。
实验步骤1. 预处理：将适量的甲基甲酸酯放入宽口烧瓶中，并加入适量的过硫酸铵作为引发剂。
2. 反应：将烧瓶置于温水浴中，调节水温为60摄氏度，保持30分钟，使甲基甲酸酯发生聚合反应。
3. 形状塑造：将反应得到的有机玻璃糊状物倒入预先准备好的模具中，并用特定工具塑形。
4. 固化：将模具连同糊状物放入烘箱中，以80摄氏度的温度固化2小时，使有机玻璃完全凝固。
5. 取样：将固化好的有机玻璃取出，并根据需求切割成小块。
实验结果经过实验步骤得到的有机玻璃样品具有以下物理性质：1. 透光性好：经实验证明，有机玻璃样品在可见光波段内的透光率高达90%以上。
2. 耐热性高：有机玻璃样品在温度为100摄氏度时仍能保持完好无损。
3. 机械强度大：有机玻璃样品的抗拉强度为100MPa以上，具有较高的耐压性。
4. 耐化学腐蚀性能好：有机玻璃样品在大部分酸、碱溶液中都能保持稳定性。
5. 安全性高：有机玻璃样品不含铅、汞等有害物质，在环保方面具有优势。
实验讨论通过上述实验结果可得知，有机玻璃具有多种优点，如透明度高、耐热性好、机械强度大等。
因此，有机玻璃被广泛应用于医疗器械、装饰材料、光学仪器等领域。
然而，有机玻璃也存在一定的局限性。
首先，有机玻璃相对较脆，容易发生破裂；其次，有机玻璃的价格较高，制造工艺相对复杂。
在实际应用中需要综合考虑材料的优势与局限性。
实验结论通过本次实验，我们成功合成了一种有机玻璃样品，并测试了其物理性质。
实验结果表明，有机玻璃具有诸多优点，可广泛应用于各个领域。
然而，也需要注意有机玻璃的脆性和价格较高的问题。
目录摘要 (2)一、前言 (3)二、实验计划 (4)三、实验目的 (5)四、实验原理 (6)五、实验原料 (7)六、实验仪器 (7)七、实验步骤 (8)1、制备（合成）步骤 (8)2、表征和测试 (10)八、实验数据处理 (14)1、PMMA的玻璃化转变温度 (14)2、PMMA的接触角 (15)3、PMMA的透光率 (16)九、实验结果与讨论 (18)1、实验结论 (18)2、讨论与思考题 (18)3、实验感想 (19)4、文献段落翻译 (20)十、参考文献 (21)有机玻璃的合成制备及表征摘要：本文以甲基丙烯酸甲酯为本体，在引发剂偶氮二异丁腈的引发下进行本体聚合，合成聚甲基丙烯酸甲酯（PMMA），即有机玻璃，其分子式为：-[-CH2-CH(CH3)(COOCH3)-]n-，然后用差示扫描量热仪（DSC）、全自动视频微观接触角测量仪、紫外可见分光光度计分别对该有机玻璃的结构及性质进行表征。
关键词：聚甲基丙烯酸甲酯；偶氮二异丁腈；合成；表征Synthesis and Characterization of PerspexAbstract: In this paper, poly (methyl methacrylate)(PMMA), perspex, has been synthesized as its bulk is the methyl methacrylate and its nitiator is the azodiisobutyronitrile. While the molecularformula of PMMA is -[-CH2-CH(CH3)(COOCH3)-]n-. Then the perspex was characterizedon the structure and properties of differential scanning calorimetry(DSC), contact anglegoniometer and UV-Vis spectrophotometer.Key words: Poly (methyl methacrylate); Azodiisobutyronitrile; Synthesis; Characterization一、前言有机玻璃（organic glass）是PMMA通俗的名称，又称作亚克力、压克力（acrylic），英文名称还有acrylic、perspex，其中acrylic是丙稀酸类以及甲基丙稀酸类化合物的总称；而perspex 则专指聚甲基丙稀酸树脂，即有机玻璃。
1872年丙烯酸的聚合性始被发现；1880年甲基丙烯酸的聚合性为人知晓；1901年丙烯聚丙酸脂的合成法研究完成；1927年德国Rohm&Hass公司最早发明了用甲基丙烯酸甲酯（MMA）聚合成有机玻璃板的方法；1937年有机玻璃工业制造开发成功，由此进入规模性制造。
有机玻璃透光度高（透光率达到92%）、机械强度高、重量轻、易于加工，同时又美观、耐燃、耐候性佳。
由于有机玻璃具有以上优良性能，所以它的用途极为广泛。
除了在飞机上用作座舱盖、风挡和弦窗外，也用作吉普车的风挡和车窗、大型建筑的天窗、电视和雷达的屏幕、仪器和设备的防护罩、电讯仪表的外壳、望远镜和照相机上的光学镜片等。
目前，全世界PMMA总生产能力约为150万吨／年左右，其中PMMA板材不到80万吨（北美占36％，亚太地区40％，西欧占24％），PMMA模塑料70多万吨（北美占39％，亚太地区占41％，西欧占20％）。
全球PMMA最大生产商为由美国罗门哈斯（Rohm＆Haas）公司和法国埃尔夫阿托菲纳化学（Elf-Ato-Finachem）公司合资的Atohaas公司，其次为英国ICI公司（现已被美国亨斯迈公司收购）、德国的罗姆公司（Rohm）、及Cy／RO，这四大公司PMMA产能占全世界总产能的67％。
目前，全世界PMMA消费量在100万吨左右，其中板材占49％，模塑料占51％。
板材中浇铸板和挤出板为52:48。
目前，PMAA消费仍以欧美亚为主，由于欧美经济近年不景气，而亚洲地区尤其是中国经济发展较快，现在亚洲占40％，北美32％，西欧26％，其它地区2％。
美国PMMA主要用于建筑、运输、工业、日用消费品等。
西欧模塑料市场主要是汽车和运输，每年消耗PMMA模塑料在9万吨以上，其中用于照相灯具大于1．8万吨／年，建筑业消费达1．5万吨／年。
今后几年，国内PMMA板材消费趋势主要为浴缸用板、建筑用材（如楼梯扶栏、安全门、卫生间间隔、扶顶、装饰顶等）、家用电器用材（水柜门、微波炉门等），装潢用材（吊顶、装饰隔门等）、广告灯箱等。
通过本体聚合方法甲基丙烯酸甲酯可以制得有机玻璃。
甲基丙烯酸甲酯由于具有庞大的侧基，其产品往往为无定形固体。
其最突出的性能是具有高度的透明度，透光率可达90%以上。
它的比重小，故制品比同体积的无机玻璃制品轻巧得多。
它的耐冲击强度好，低温性能良好，是航空工业与光学仪器制造工业的重要原料。
有机玻璃表面光滑，在一定的弯曲限度内，光线可在其内部传导而不逸出，故外科手术中利用它把光线输送到口腔、喉部等作照明。
它的电性能优良，电子、电气工业中常用来作为绝缘材料。
有机玻璃又由于它的着色后色彩五光十色，鲜艳夺目，它被广泛应用于装饰材料和日用制品。
通过本实验需要达到以下目的：（1）了解本体聚合的基本原理和特点（2）熟悉和掌握有机玻璃的制备方法（3）了解一些常用的测试方法甲基丙烯酸甲酯的本体聚合是在引发剂引发下，按自由基聚合反应历程进行的。
引发剂通常为过氧化苯甲酰或偶氮二异丁腈。
在本体聚合反应开始前，通常有一段诱导期，聚合速度为零，体系无粘度变化。
然后反应逐步进行。
当转化率超过20%之后，聚合速度显著加快，称为自加速效应，此时若控制不当，体系易发生暴聚而使产品性能变坏。
而转化率达80%之后，聚合速率显著减小，最后几乎停止聚合反应，需升高温度才能使之完全聚合。
0204060801001201401602040608010i n v e r t i n g r a t i o (%)t(m in)图1 、甲基丙烯酸甲酯本体聚合时间-转化率关系曲线CH 2CH CH 3COOCH 3n CH 2CH CH 3COOCH 3()n六、实验仪器1、制备（合成）步骤1.1、实验前的准备（1）、称取0.248g偶氮二异丁腈，50.020g甲基丙烯酸甲酯，0.301g硬脂酸；（2）、仔细洗净玻璃片并干燥1.2、实验过程1.2.1、制备线路图1.2.2、预聚体制备称取0.248克偶氮二异丁腈，50.020克甲基丙烯酸甲酯，依次投入圆底烧瓶中，摇晃使溶解完全。
置烧瓶于水浴锅中，搅拌并升温至80℃左右，适时通入氮气。
观察反应物粘度变化，若预聚物形成粘性薄浆状（比甘油稍粘些），加入硬酯酸0.301克，搅拌使溶解，然后撤去热源，迅速冷却至室温。
1.2.3、有机玻璃制备（1）仔细洗净玻璃片并干燥之；（2）按玻璃片大小将橡皮片剪切成型，左上角断开，放于二片玻璃之间使其粘结起来，然后将模具四周用胶带纸粘封二层，左上角留出供灌浆用。
（3）用滴管将预聚体慢慢灌入模具内，灌完后检查是否有气泡，若有气泡，可将模具口部向上放置片刻，并用手指弹嗑模具外壁使气泡逸出。
然后用胶带纸将模口密封，四周用夹子夹住。
（4）将已灌浆之模具置于恒温水槽中，升温至60℃，保持3小时，然后升温至95-100℃，保持2小时，使聚合完全。
（5）取出模具，撤去玻璃夹板，得一透明光洁的有机玻璃板。
（6）实验结束后，清洗实验仪器，关闭设备电源及气体钢瓶。
（7）将合成的有机玻璃板放入烘箱，高温干燥12小时。
1.2.4、实验过程中的现象2、表征和测试2.1、测试表征实验一：DSC测试现代热分析是指在程序控温下，测量物质的物理性质随温度变化的一类技术。
人们通过检测样品本身的热物理性质随温度或时间的变化，来研究物质的分子结构、聚集态结构、分子运动的变化等。
应用最多的热分析仪器是功率补偿型DSC、热流式DSC、差热式DTA、热重TG等。
差示扫描量热法（DSC）DSC是研究在温度程序控制下物质随温度的变化其物理量（ΔQ和ΔH）的变化，即通过程序控制温度的变化，在温度变化的同时，测量试样和参比物的功率差（热流率）与温度的关系。
如图所示，dH/dt（W）为热流率，Tmax（K）为曲线出峰时的温度.图-DSC曲线2.1.1、差示扫描量热仪（DSC）的基本原理将有物相变化的样品和在所测定温度范围内不发生相变且没有任何热效应产生的参比物，在相同的条件下进行等温加热或冷却，当样品发生相变时，在样品和参比物之间就产生一个温度差。
放置于它们下面的一组差示热电偶即产生温差电势UΔT，经差热放大器放大后送入功率补偿放大器，功率补偿放大器自动调节补偿加热丝的电流，使样品和参比物之间温差趋于零，两者温度始终维持相同。
此补偿热量即为样品的热效应，以电功率形式显示于记录仪上。
功率补偿型的DSC是内加热式，装样品和参比物的支持器是各自独立的元件，在样品和参比物的底部各有一个加热用的铂热电阻和一个测温用的铂传感器。
它是采用动态零位平衡原理，即要求样品与参比物温度，无论样品吸热还是放热时都要维持动态零位平衡状态，也就是要保持样品和参比物温度差趋向于零。
DSC测定的是维持样品和参比物处于相同温度所需要的能量差（ΔW=dH/dt），反映了样品焓的变化。
热流型DSC是外加热式，采取外加热的方式使均温块受热然后通过空气和康铜做的热垫片两个途径把热传递给试样杯和参比杯，试样杯的温度有镍铬丝和镍铝丝组成的高灵敏度热电偶检测，参比杯的温度由镍铬丝和康铜组成的热电偶加以检测。
由此可知，检测的是温差ΔT，它是试样热量变化的反映。
2.1.2、试样的制备除气体外，固态液态或粘稠状样品都可以用于测定，装样的原则是尽可能使样品均匀、密实分布在样品皿内，以提高传热效率，减少试样与皿之间的热阻。
因此要把较大样品剪成或切成薄片或小粒，并尽量铺平。
一般使用的是铝皿，分成盖和皿两部分，样品放在其中间，用专用卷边压制器冲压而成。
聚合物样品一般使用铝皿，使用温度应低于500℃，否则铝会变形。
当温度超过500℃时，可用金、铂、石墨、氧化铝皿等。
2.1.3、应用：测定玻璃化转变温度玻璃化转变是一种类似于二级转变的转变，它与具有相变结晶或熔融之类的一级转变不同，是二级热力学函数，有dH/dt的不连续变化，因此在热谱图上出现基线的偏移。
从分子运动观点来看，玻璃化转变与非晶聚合物或结晶聚合物的非晶部分中分子链段的微布朗运动有关，在玻璃化温度以下，运动基本冻结，到达Tg后，运动活波热容量变大，基线向吸热一侧移动。
