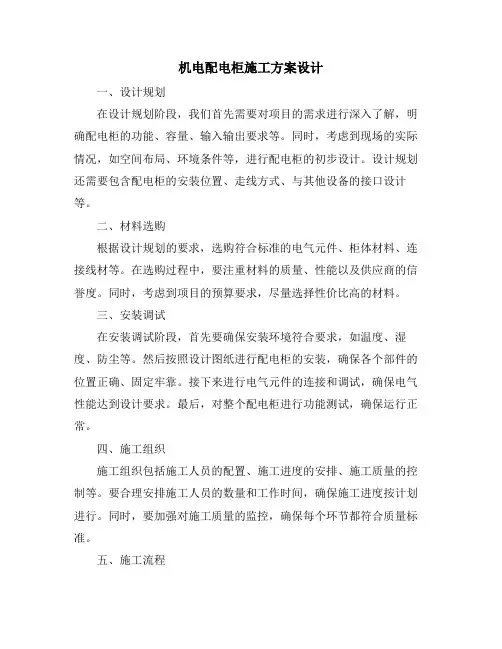

机电配电柜施工方案设计一、设计规划在设计规划阶段，我们首先需要对项目的需求进行深入了解，明确配电柜的功能、容量、输入输出要求等。

同时，考虑到现场的实际情况，如空间布局、环境条件等，进行配电柜的初步设计。

设计规划还需要包含配电柜的安装位置、走线方式、与其他设备的接口设计等。

二、材料选购根据设计规划的要求，选购符合标准的电气元件、柜体材料、连接线材等。

在选购过程中，要注重材料的质量、性能以及供应商的信誉度。

同时，考虑到项目的预算要求，尽量选择性价比高的材料。

三、安装调试在安装调试阶段，首先要确保安装环境符合要求，如温度、湿度、防尘等。

然后按照设计图纸进行配电柜的安装，确保各个部件的位置正确、固定牢靠。

接下来进行电气元件的连接和调试，确保电气性能达到设计要求。

最后，对整个配电柜进行功能测试，确保运行正常。

四、施工组织施工组织包括施工人员的配置、施工进度的安排、施工质量的控制等。

要合理安排施工人员的数量和工作时间，确保施工进度按计划进行。

同时，要加强对施工质量的监控，确保每个环节都符合质量标准。

五、施工流程施工流程应明确每个环节的具体操作步骤和要求。

从材料准备、安装布线、元件调试到最终的功能测试，每个步骤都要有明确的操作流程和质量标准。

同时，要做好施工过程中的记录和检查，以便及时发现问题并进行处理。

六、资源分配资源分配包括人力、物力、财力等方面的分配。

要根据项目的规模和进度要求，合理分配施工人员、材料和设备。

同时，要做好预算控制，确保项目成本在可控范围内。

七、施工细则施工细则是对施工过程中的具体操作进行详细说明和规定。

它应包括各个施工环节的具体操作要求、注意事项、常见问题及处理方法等。

施工细则的制定有助于施工人员更好地理解和执行施工任务，确保施工质量和进度。

八、安全措施安全是施工过程中不可忽视的重要环节。

在施工方案设计中，要充分考虑安全措施的设置和执行。

这包括施工现场的安全警示标识设置、安全防护措施的采取、施工人员的安全培训等方面。

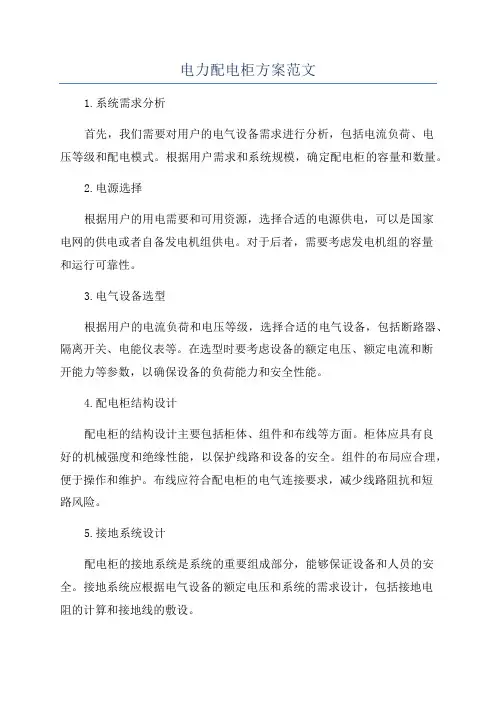

电力配电柜方案范文1.系统需求分析首先，我们需要对用户的电气设备需求进行分析，包括电流负荷、电压等级和配电模式。

根据用户需求和系统规模，确定配电柜的容量和数量。

2.电源选择根据用户的用电需要和可用资源，选择合适的电源供电，可以是国家电网的供电或者自备发电机组供电。

对于后者，需要考虑发电机组的容量和运行可靠性。

3.电气设备选型根据用户的电流负荷和电压等级，选择合适的电气设备，包括断路器、隔离开关、电能仪表等。

在选型时要考虑设备的额定电压、额定电流和断开能力等参数，以确保设备的负荷能力和安全性能。

4.配电柜结构设计配电柜的结构设计主要包括柜体、组件和布线等方面。

柜体应具有良好的机械强度和绝缘性能，以保护线路和设备的安全。

组件的布局应合理，便于操作和维护。

布线应符合配电柜的电气连接要求，减少线路阻抗和短路风险。

5.接地系统设计配电柜的接地系统是系统的重要组成部分，能够保证设备和人员的安全。

接地系统应根据电气设备的额定电压和系统的需求设计，包括接地电阻的计算和接地线的敷设。

6.配电保护设计配电柜的保护措施包括过载保护、短路保护和接地保护等。

过载保护可采用熔断器或热继电器等，根据负荷电流的不同选择不同的保护器件。

短路保护可使用熔断器、断路器或隔离开关等。

接地保护可以采用接地故障保护器进行监测和保护。

7.整体安全性设计为确保电力配电柜的安全性，还需要考虑防雷击、防电弧等方面的设计。

防雷击措施可采用避雷器和接地网等。

防电弧措施可采用绝缘配合、隔离开关和防爆设备等。

8.自动化控制设计对于大型配电系统，可以考虑引入自动化控制技术，实现监测、报警和远程控制等功能。

自动化控制系统可以提高系统的可靠性和运行效率。

总结起来，一个完善的电力配电柜方案需要综合考虑用户需求、电源选择、电气设备选型、结构设计、接地系统设计、配电保护设计、整体安全性设计和自动化控制设计等方面的因素。

通过科学合理的设计，能够保证供电系统的稳定性、可靠性和安全性。

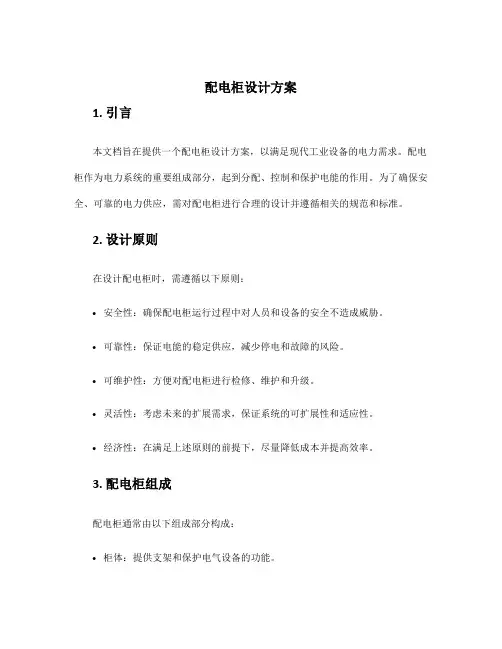

配电柜设计方案1. 引言本文档旨在提供一个配电柜设计方案，以满足现代工业设备的电力需求。

配电柜作为电力系统的重要组成部分，起到分配、控制和保护电能的作用。

为了确保安全、可靠的电力供应，需对配电柜进行合理的设计并遵循相关的规范和标准。

2. 设计原则在设计配电柜时，需遵循以下原则：•安全性：确保配电柜运行过程中对人员和设备的安全不造成威胁。

•可靠性：保证电能的稳定供应，减少停电和故障的风险。

•可维护性：方便对配电柜进行检修、维护和升级。

•灵活性：考虑未来的扩展需求，保证系统的可扩展性和适应性。

•经济性：在满足上述原则的前提下，尽量降低成本并提高效率。

3. 配电柜组成配电柜通常由以下组成部分构成：•柜体：提供支架和保护电气设备的功能。

•断路器和保险丝：用于控制电流和保护电路。

•输入输出接线端子：用于连接电源和负载设备。

•控制元件：包括按钮、开关、指示灯等。

•信号传输装置：如继电器、PLC等。

4. 设计步骤4.1 确定负载需求首先需要明确配电柜所需供电的负载需求，包括负载类型、功率、电流、电压等。

4.2 定位和布局根据实际需求，确定配电柜的位置和布局，考虑到易于操作、管理和维护。

4.3 安全设计在配电柜设计中，安全至关重要。

需采取以下措施：•使用防火、防爆材料，确保配电柜的耐火性能。

•设置过载、短路、漏电等保护装置，确保安全运行。

•合理确定配电柜的接地方案，保障人员和设备的安全。

4.4 选用电气元件根据负载需求，选用适合的电气元件，如断路器、保险丝、继电器等。

需考虑以下因素：•电气元件的额定电流和额定电压需满足负载需求。

•优先选择质量可靠、稳定性好的品牌和型号。

4.5 电缆布线合理的电缆布线是确保配电柜正常运行的关键。

需注意以下要点：•采用正确的电缆规格和材料，确保电缆的电流和电压承载能力。

•避免电缆交叉布线和过长的电缆，减少干扰和损耗。

•标记清晰、整齐的电缆布线，方便后期维护和识别。

4.6 控制与监控系统设计根据负载需求，设计配电柜的控制与监控系统。

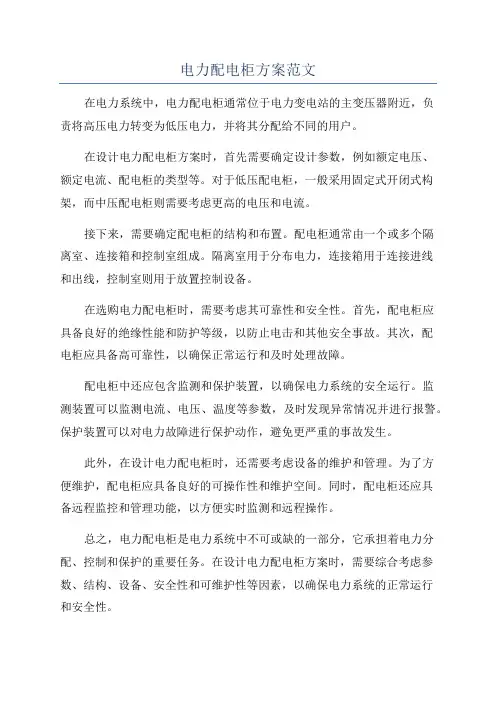

电力配电柜方案范文
在电力系统中，电力配电柜通常位于电力变电站的主变压器附近，负
责将高压电力转变为低压电力，并将其分配给不同的用户。

在设计电力配电柜方案时，首先需要确定设计参数，例如额定电压、
额定电流、配电柜的类型等。

对于低压配电柜，一般采用固定式开闭式构架，而中压配电柜则需要考虑更高的电压和电流。

接下来，需要确定配电柜的结构和布置。

配电柜通常由一个或多个隔
离室、连接箱和控制室组成。

隔离室用于分布电力，连接箱用于连接进线
和出线，控制室则用于放置控制设备。

在选购电力配电柜时，需要考虑其可靠性和安全性。

首先，配电柜应
具备良好的绝缘性能和防护等级，以防止电击和其他安全事故。

其次，配
电柜应具备高可靠性，以确保正常运行和及时处理故障。

配电柜中还应包含监测和保护装置，以确保电力系统的安全运行。

监
测装置可以监测电流、电压、温度等参数，及时发现异常情况并进行报警。

保护装置可以对电力故障进行保护动作，避免更严重的事故发生。

此外，在设计电力配电柜时，还需要考虑设备的维护和管理。

为了方
便维护，配电柜应具备良好的可操作性和维护空间。

同时，配电柜还应具
备远程监控和管理功能，以方便实时监测和远程操作。

总之，电力配电柜是电力系统中不可或缺的一部分，它承担着电力分配、控制和保护的重要任务。

在设计电力配电柜方案时，需要综合考虑参数、结构、设备、安全性和可维护性等因素，以确保电力系统的正常运行
和安全性。

一、前言随着我国经济的快速发展，电力行业在国民经济中的地位日益重要。

为提高电力行业从业人员的技能水平，实训教学已成为电力行业人才培养的重要手段。

配电柜作为电力系统中的重要组成部分，对其进行实训教学具有重要的现实意义。

本文针对实训教学配电柜的设计方案进行探讨，以期为电力行业实训教学提供参考。

二、实训教学配电柜设计原则1. 安全性：实训教学配电柜应具备良好的安全性能，确保实训过程中的安全。

2. 实用性：实训教学配电柜应满足实训教学需求，具有实用性。

3. 经济性：实训教学配电柜在满足实训教学需求的前提下，应尽量降低成本。

4. 易于维护：实训教学配电柜应便于维护，提高实训设备的利用率。

5. 可扩展性：实训教学配电柜应具有一定的可扩展性，以适应不同实训教学需求。

三、实训教学配电柜设计方案1. 配电柜整体结构实训教学配电柜采用双层结构，上层为实训操作区域，下层为配电区域。

上层采用透明有机玻璃面板，便于观察实训过程；下层采用金属板，具有较好的抗腐蚀性能。

2. 实训操作区域实训操作区域分为三个部分：电源输入、实训电路和仪表测量。

（1）电源输入：实训教学配电柜配备电源输入模块，用于接入外部电源。

电源输入模块应具备过载保护、短路保护等功能。

（2）实训电路：实训电路采用模块化设计，包括交流电源、直流电源、继电器、接触器、开关、熔断器等元件。

实训电路可根据实训需求进行组合，以满足不同实训教学要求。

（3）仪表测量：实训教学配电柜配备电流表、电压表、功率表等仪表，用于测量实训过程中的电流、电压、功率等参数。

3. 配电区域配电区域包括电源配电、保护配电和设备配电。

（1）电源配电：电源配电模块用于将外部电源分配到各个实训电路，确保实训过程中电源的稳定供应。

（2）保护配电：保护配电模块包括过载保护、短路保护、漏电保护等，用于保护实训电路和设备的安全运行。

（3）设备配电：设备配电模块包括照明、通风、消防等设备，用于满足实训教学环境的需求。

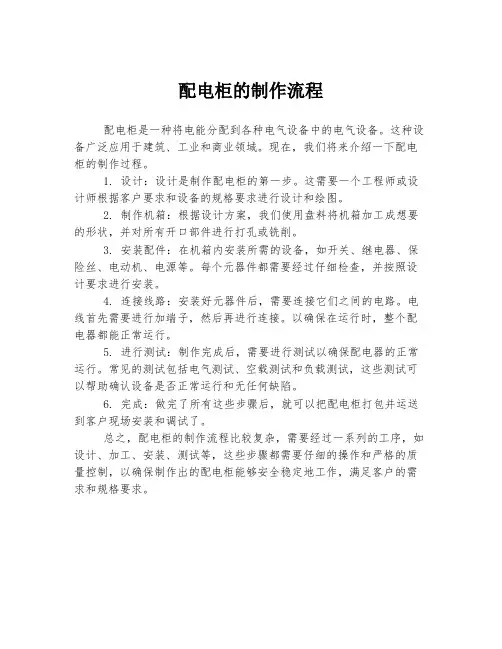

配电柜的制作流程
配电柜是一种将电能分配到各种电气设备中的电气设备。

这种设备广泛应用于建筑、工业和商业领域。

现在，我们将来介绍一下配电柜的制作过程。

1. 设计：设计是制作配电柜的第一步。

这需要一个工程师或设计师根据客户要求和设备的规格要求进行设计和绘图。

2. 制作机箱：根据设计方案，我们使用盘料将机箱加工成想要的形状，并对所有开口部件进行打孔或铣削。

3. 安装配件：在机箱内安装所需的设备，如开关、继电器、保险丝、电动机、电源等。

每个元器件都需要经过仔细检查，并按照设计要求进行安装。

4. 连接线路：安装好元器件后，需要连接它们之间的电路。

电线首先需要进行加端子，然后再进行连接。

以确保在运行时，整个配电器都能正常运行。

5. 进行测试：制作完成后，需要进行测试以确保配电器的正常运行。

常见的测试包括电气测试、空载测试和负载测试，这些测试可以帮助确认设备是否正常运行和无任何缺陷。

6. 完成：做完了所有这些步骤后，就可以把配电柜打包并运送到客户现场安装和调试了。

总之，配电柜的制作流程比较复杂，需要经过一系列的工序，如设计、加工、安装、测试等，这些步骤都需要仔细的操作和严格的质量控制，以确保制作出的配电柜能够安全稳定地工作，满足客户的需求和规格要求。

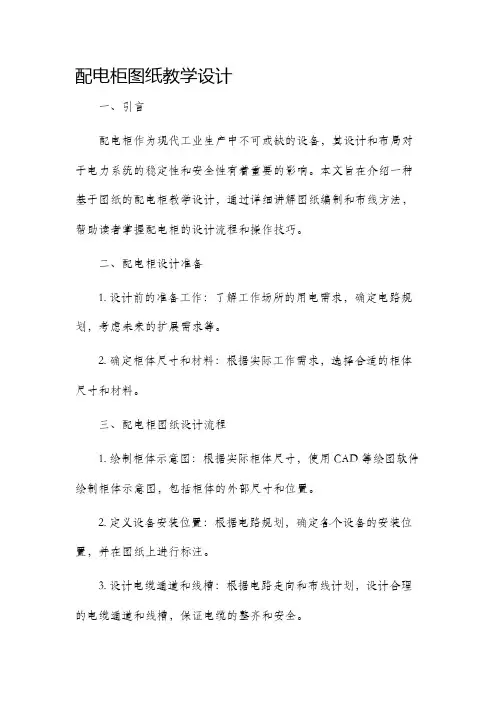

配电柜图纸教学设计一、引言配电柜作为现代工业生产中不可或缺的设备，其设计和布局对于电力系统的稳定性和安全性有着重要的影响。

本文旨在介绍一种基于图纸的配电柜教学设计，通过详细讲解图纸编制和布线方法，帮助读者掌握配电柜的设计流程和操作技巧。

二、配电柜设计准备1. 设计前的准备工作：了解工作场所的用电需求，确定电路规划，考虑未来的扩展需求等。

2. 确定柜体尺寸和材料：根据实际工作需求，选择合适的柜体尺寸和材料。

三、配电柜图纸设计流程1. 绘制柜体示意图：根据实际柜体尺寸，使用CAD等绘图软件绘制柜体示意图，包括柜体的外部尺寸和位置。

2. 定义设备安装位置：根据电路规划，确定各个设备的安装位置，并在图纸上进行标注。

3. 设计电缆通道和线槽：根据电路走向和布线计划，设计合理的电缆通道和线槽，保证电缆的整齐和安全。

4. 绘制电路连接图：根据电路规划，使用CAD等绘图软件绘制电路连接图，包括主干电路、分支电路、照明电路等。

5. 添加标识和注释：在图纸上添加必要的标识和注释，如设备型号、电缆规格、接线方式等，以便后续的施工和维护工作。

6. 完善细节设计：根据实际需求，对配电柜图纸进行进一步的修正和完善，确保设计的准确性和实用性。

四、配电柜布线方法1. 电缆选择：根据电路负载和电缆长度等因素，选择合适的电缆规格和材料，以确保电路的安全和可靠性。

2. 确定电缆走向：根据配电柜图纸上的电缆通道和线槽设计，确定每根电缆的走向和敷设路径。

3. 电缆敷设：按照电缆走向，将电缆从起点到终点进行敷设，保持电缆的整齐和美观。

4. 接线方式：根据电缆连接图上的标注，进行相应的接线工作，确保电路的正确连接。

五、配电柜安全保护措施1. 过载保护：根据电路负载和电缆规格，安装合适的过载保护器，在电路超负荷时自动切断电源。

2. 短路保护：安装短路保护器，一旦电路短路，能够迅速切断电源，以保护设备和人员的安全。

3. 接地保护：配电柜需要有可靠的接地系统，以防止电流过载和电气故障时产生的触电危险。

配电柜设计规范配电柜设计规范一、引言配电柜是电力系统中的重要设备，用于接受电源供电和配电，以及保护电气设备和系统。

为了确保配电柜的安全和可靠运行，需要制定相应的设计规范。

二、设计标准1. 配电柜设计应符合国家相关标准和规范的要求，如《电气安装工程施工与质量验收规范》等。

2. 配电柜设计应满足电气设备的使用、维护和检修的要求，方便操作和管理。

三、设计原则1. 安全可靠：配电柜应采用符合安全要求的材料和结构，具备良好的绝缘性能和耐腐蚀能力。

各组件应符合相关技术标准，并有相应的保护措施。

2. 可用性：配电柜应根据电气设备的使用情况和容量要求，合理配置开关、保护装置和仪表，以便于操作、监测和维护。

3. 合理布局：配电柜内设备布局应合理，包括电源输入、负荷输出、仪表控制等。

布局应符合电气安全和消防要求，避免交叉干扰和阻塞。

4. 易维护性：配电柜内设备应具备便于维护和检修的特点，如设备可拆卸、可调整、可更换等。

配电柜应有合理的标识和记录，方便维修和定期检查。

5. 美观性：配电柜外观应美观大方，颜色应与周围环境协调。

四、设计要求1. 设备选择：根据负荷需求和回路特性，选择合适的开关设备、保护设备和仪表。

设备应具备合格证书，符合国家标准。

2. 电缆布线：电缆布线应合理、整齐、不交叉，避免造成干扰和故障。

布线要求符合相关标准，布线通道应有足够的宽度和空间。

3. 通风散热：配电柜内部应设置通风设备，以确保设备正常工作温度和散热要求。

通风口的数量和位置应根据需求进行设计。

4. 绝缘保护：配电柜内各组件应有良好的绝缘保护，如绝缘材料、绝缘套管等。

分隔墙壁应有良好的绝缘材料进行隔离。

5. 避雷保护：配电柜应设置合适的避雷装置，以防止雷击对电器设备造成损坏。

避雷装置应符合国家相关标准要求。

6. 接地保护：配电柜应具备良好的接地保护，确保接地电阻符合规范要求。

接地导线应采用符合规定要求的材料和断面。

五、设计验收1. 设计报告：需要提供配电柜的设计报告，包括设计依据、布置图、电气设备选型数据等。

电气工程中的配电柜规范要求与设计原则配电柜作为电气工程中的重要组成部分，承担着分配、控制和保护电能的功能。

为了确保电力系统的稳定运行和安全可靠，配电柜的规范要求和设计原则显得尤为重要。

本文将从规范要求和设计原则两个方面进行探讨。

一、规范要求1. 安装位置：根据国家和行业标准，配电柜应安装在干燥、通风、无腐蚀性气体和有良好排热条件的场所。

避免阳光直射、高温和湿度过大的环境，并确保易于维护和操作。

2. 防火要求：配电柜的材料应符合阻燃要求，防止火灾扩散。

同时，配电柜应设置明显的安全出口，保证人员疏散的顺畅。

3. 接地保护：配电柜应设有可靠的接地装置，确保电气设备在正常工作时能够及时排除超过安全范围的电流，避免触电事故的发生。

4. 绝缘保护：配电柜内部应设置绝缘材料，有效隔离电气元件与外界，避免因绝缘不良导致的漏电和电弧火灾。

5. 标识要求：配电柜内部和外部应设置清晰易读的标识，标明设备的功能、电压等重要信息，方便操作和维护人员查看。

6. 安全开关：为了确保操作人员的安全，配电柜应配备安全开关，以便在紧急情况下快速切断电源。

二、设计原则1. 容量设计：根据电气负荷的需求，确定配电柜的容量。

在设计过程中，需充分考虑未来的扩展需求，并合理安排回路布置，避免电气负荷过大引发过载问题。

2. 通风散热：配电柜的设计应合理考虑散热问题，通过设置通风孔、散热风扇等方式，保持配电柜内的温度在安全范围内，避免设备过热引起故障。

3. 线缆布置：在设计配电柜时，应合理布置线缆，避免交叉干扰和短路等问题。

同时，留出足够的接线空间和标识，方便操作和维护。

4. 接地设计：配电柜的接地设计应符合国家标准，确保电气设备的正常接地。

同时，配电柜内的接地电阻应符合规定范围，确保安全可靠的接地效果。

5. 设备选择：在配电柜的设计中，应选择符合国家标准和行业要求的电气元件和设备，确保品质可靠、性能稳定。

6. 应急措施：在设计配电柜时，应考虑应急措施，并配备相应的安全设备，例如漏电保护器、过载保护器等，以应对突发状况。

低压配电柜设计规范低压配电柜是供电电力系统中的重要设备，其设计规范对电力系统安全可靠运行具有重要意义。

以下是低压配电柜设计规范的一些要点：1. 设计准则：低压配电柜的设计应符合国家电力行业的相关标准和规范，如GB7251.1-2013《低压成套开关设备和控制设备》和GB50052-2013《建筑电气设计标准》等。

同时，还应考虑现场环境、用电负荷、系统容量、运行维护等方面的需求。

2. 设备选择：根据用电负荷和设备的工作特性，选择适当的低压开关设备、保护设备和控制设备，并考虑设备的可靠性、稳定性和经济性等因素。

3. 配电柜布置：低压配电柜应有合适的布置位置，方便操作、维护和安全使用。

柜体应具备一定的结构强度和防护等级，并考虑柜内设备的合理布局和通风散热等因素。

4. 绝缘和接地：低压配电柜应具备适当的绝缘和接地措施，以保证设备和人员的安全。

柜体和设备之间应有良好的绝缘，并能耐受额定电压和频率下的运行。

5. 过载和短路保护：配电柜应配备适当的过载和短路保护装置，以保护电力设备和用电负荷不受过载和短路的影响。

保护装置应具备灵敏可靠的动作性能，并能自动切断故障电路。

6. 照明和标识：低压配电柜应具备良好的照明和标识系统，方便操作、检修和识别不同的设备和功能。

柜内应有足够的照明设备，以确保工作人员在操作柜台和设备时可清晰可见。

7. 可靠性和兼容性：低压配电柜应具备良好的可靠性和兼容性，能够正常工作和与其他设备和系统进行联动。

设计时应考虑到设备的寿命、可操作性、故障诊断和维护等方面的要求。

8. 标准化和规范化：低压配电柜的设计应尽量遵循标准化和规范化原则，以提高设计效率、工程质量和工程管理水平。

设计中应充分考虑工厂生产、运输和现场安装等要素，使低压配电柜能够以规范化的方式进行设计、制造和使用。

9. 防火与防护：低压配电柜应具备一定的防火和防护能力，以防止火灾和其他事故的发生。

柜体应采用防火材料，配备火灾报警装置和灭火设备，并设置可靠的过载和短路保护装置。

电力配电柜方案完整版1.电力配电柜的选用：根据实际需要确定电力配电柜的类型和规格，包括低压配电柜、中压配电柜和高压配电柜等。

同时，还需要考虑电力配电柜的接线方式，包括开关接线和插座接线，以及配电柜的容量和防护等级。

2.配电柜的布局设计：根据用电设备的分布和用电负荷的大小，合理布置电力配电柜的位置，并确保配电柜与用电设备之间的距离适中，方便电缆的敷设和维护。

3.配电柜的安装和调试：根据电力配电柜的尺寸和重量，确定配电柜的安装位置和方式，确保安装牢固可靠。

同时，还需要进行配电柜的电气调试，包括接线和开关的测试，确保电力配电柜的正常运行。

4.配电柜的配电方案：根据用电设备的功率需求和用电负荷的大小，确定电力配电柜的配电方案。

配电方案应包括电缆的规格和长度、断路器的额定电流和数量等，以确保电力供应的可靠性和稳定性。

5.配电柜的保护和监控措施：为了保证电力配电柜的安全可靠，应在配电柜上安装过流保护器、短路保护器、漏电保护器等电气保护装置，并配备适当的监控系统，实时监测和记录电力配电柜的运行情况。

6.配电柜的维护和维修：电力配电柜的维护和维修是保证其正常运行的关键。

定期进行配电柜的维护检查，清除灰尘和杂物，检查接线和开关的紧固情况，及时修复故障和更换损坏的零部件。

7.配电柜的安全管理：在使用电力配电柜过程中，应严格遵守相关的安全操作规程，确保操作人员的安全。

同时，还应对电力配电柜进行防火、防爆和防雷等安全措施，最大限度地减少潜在的安全风险。

一个完整的电力配电柜方案需要综合考虑以上各个方面，以确保电力供应的稳定可靠，并保证电力配电柜的安全运行。

只有在经过认真的规划和设计后，才能有效地满足不同用电需求，并实现能源的合理利用和节约。

配电柜设计方案1. 前言本文档旨在介绍一个可行的配电柜设计方案，以确保电力系统的稳定运行和安全使用。

配电柜作为电力系统中的重要组成部分，负责对电源进行分配和保护，因此其设计方案的合理性和可靠性至关重要。

2. 设计考虑因素在设计配电柜时，需要考虑以下几个因素：2.1 负载需求首先，需要明确电力系统的负载需求。

通过对负载进行准确测算，可以确定所需的配电柜容量和配置，以满足负载的需求。

2.2 安全性配电柜设计应注重安全性。

包括使用合适的安全开关和断路器，确保过载和短路时能及时切断电源，并配备过载保护器和漏电保护器等安全装置，确保电力系统的安全运行。

2.3 空间和布局根据实际布线需求和使用环境，设计合理的配电柜空间和布局。

合理安排电源、负载和连接线路的布局，以便维护和操作。

2.4 可维护性考虑到配电柜在运行过程中可能需要维护和检修，设计应考虑方便的维护和检修通道，并确保易损件易更换。

2.5 扩展性配电柜的设计应具备一定的扩展性，以适应未来可能的负载增加和改变。

3. 设计方案基于以上考虑因素，我们提出以下配电柜设计方案：3.1 容量和配置根据负载需求的测算，确定所需的配电柜容量和配置。

确保配电柜能够满足负载需求，并具备一定的余量以应对未来的扩展。

3.2 安全设备配备合适的安全开关、断路器、过载保护器和漏电保护器等安全设备，以保障电力系统的安全运行。

3.3 布局和空间规划根据实际布线需求和使用环境，合理规划配电柜的布局和空间。

确保电源、负载和连接线路的布局合理，方便维护和操作。

3.4 维护通道和易损件更换设计方便的维护通道，以方便维护和检修。

此外，选择易损件易更换的配件和元件，减少维护和检修的时间和成本。

3.5 扩展性考虑在设计时留出一定的扩展空间，以适应未来可能的负载增加和改变。

4. 结论本文档介绍了一个可行的配电柜设计方案，包括负载需求、安全性、空间和布局、可维护性以及扩展性等因素的考虑。

通过合理的设计和配置，配电柜能够满足电力系统的需求，并保障电力系统的安全运行。

高压低压配电柜的设计与施工工艺要点高压低压配电柜是电力系统中的重要设备之一，负责对电能进行分配和保护。

其设计和施工工艺的优劣直接影响到电力系统的安全性和可靠性。

本文将针对高压低压配电柜的设计与施工工艺要点进行论述，以提供相关专业人士参考。

一、设计要点1. 高压低压配电柜的功能划分在设计高压低压配电柜时，应根据实际需要对其功能进行合理划分，如主供电柜、备用供电柜、动力配电柜、照明配电柜等。

每个功能区域的电器设备应根据工作环境和负荷要求进行选择，并确保其功能互不干扰。

2. 设备配置与布局在设计配电柜时，应充分考虑设备的配置与布局。

高压柜与低压柜应分开布置，以减少相互干扰的可能性。

在布局上应遵循合理、紧凑、安全的原则，方便设备的维护和管理。

同时，应保证通风、散热和防火等安全措施的有效性。

3. 系统的可靠性和安全性高压低压配电柜的设计应保证其系统具有较高的可靠性和安全性。

为此，需要合理配置保护装置，如过流保护、过压保护、短路保护等。

同时，应针对可能出现的故障或事故情况进行充分评估与应对措施，确保系统的稳定性。

二、施工工艺要点1. 材料的选择与采购在高压低压配电柜的施工过程中，材料的选择与采购至关重要。

应根据设计规范和要求，选择合适的材料，并确保其质量可靠。

在采购过程中，应注意与供应商签订正规合同，明确质量要求、交货期限等条款。

2. 设备安装与接线配电柜的设备安装与接线是施工过程中的重要环节。

应按照设计要求进行设备的安装，并遵循相关规范与标准进行接线。

在安装过程中，应保证设备的准确定位、稳固固定，并注意布线的整齐与美观。

3. 综合布线与标识在配电柜的施工过程中，综合布线与标识的合理性对于系统的调试和运行具有重要意义。

应根据功能划分，选择合适的线缆，并对线缆进行合理布置。

同时，应对设备、回路及控制元件进行标识，方便后续的维护与管理。

4. 安全与质量控制高压低压配电柜的施工应严格遵循相关安全与质量控制要求。

施工人员应持证上岗，并严格遵守安全操作规程，防止事故的发生。

配电箱设计流程一、需求分析。

咱得先搞清楚配电箱是用在哪的呀，是居民楼里呢，还是工厂车间啥的。

要是居民楼，那用电的设备就相对比较常规，像电灯、电视、冰箱这些，功率都比较小。

可要是工厂车间，那就复杂多啦，可能有大型的机器设备，那对电的需求可就大不一样喽。

这就好比你要给不同饭量的人做饭，饭量小的给一小碗米饭就行，饭量大的那得一大锅米饭呢。

所以呀，这个使用场景是配电箱设计的重要基础哦。

二、确定回路数量。

这回路呢，就像是给不同电器设备专门开的小通道。

比如说照明，这得是一个单独的回路，万一照明回路出了问题，那也不能影响其他电器用电不是？空调也最好单独弄个回路，因为空调功率大，就像个电老虎，得给它单独的“小专线”。

那怎么确定回路数量呢？还是得看之前分析的那些电器设备的种类和数量啦。

要是电器种类特别多，那回路数量肯定就得多设几个，这样才能保证用电安全又合理。

三、计算负载电流。

这个可重要啦！就像是你要知道一群人总共能吃多少饭一样。

每个电器设备都有它的额定功率，根据功率就能算出电流啦。

公式嘛，功率等于电压乘以电流，简单一换算就行。

这计算负载电流的时候可不能马虎，要是算少了，那配电箱可能就会因为过载而“发脾气”，出故障甚至有危险呢。

要是算多了，又会造成浪费，就像给一个小孩做了一大桌饭，根本吃不完嘛。

四、选择合适的开关和保护装置。

开关就像是配电箱的小门卫，保护装置呢，就是保安啦。

断路器、熔断器这些都得选合适的。

如果电流太大，断路器就要能及时断开电路，就像小门卫发现来的人太多，赶紧把大门关上，不让“坏人”进去（这里的坏人就是过大的电流啦）。

熔断器也类似，一旦电流异常，它就熔断，保护后面的电路。

这就好比保安看到有危险，自己先挺身而出，把危险挡住。

而且这些开关和保护装置的额定电流得根据之前算好的负载电流来选，不能太大也不能太小。

五、配电箱的布局设计。

这里面可讲究啦。

强电和弱电最好分开，就像男生和女生上厕所要分开一样，不然容易互相干扰。

配电柜设计规范配电柜设计规范是电气设备设计中非常重要的一部分，它规定了配电柜的结构、安装、接线、电气参数等方面的要求，以确保配电柜的正常运行和安全性。

一、配电柜的结构设计规范：1. 配电柜应具有结构合理、安装方便、维修便利的特点，能够满足现场使用的需要。

2. 配电柜的结构应具有足够的强度和刚度，能够承受设计工况下的荷载，并具有防震、防风、防火等功能。

3. 配电柜的外壳应采用防腐材料，表面应进行防护处理，以提高耐腐蚀性能和外观质量。

4. 配电柜的门锁应采用防火锁具，能够保证柜门的密封性和安全性。

二、配电柜的安装设计规范：1. 配电柜的安装应符合相关的安全规程和标准，且应按照设计图纸进行安装。

2. 配电柜的地脚螺栓应按照设计要求进行安装，并定期检查紧固状态，保证柜体的稳固性。

3. 配电柜的安装位置应与其周围的环境和设备保持一定的距离，以方便日常维护和避免发生意外事故。

4. 配电柜的配线通道应保持畅通，布置合理，并标明各线路的名称和电压等级，以方便日常维护和管理。

三、配电柜的接线设计规范：1. 配电柜的接线应按照电气设备的原理图和接线图进行，且接线应正确、牢固、可靠。

2. 配电柜的导线应具有足够的截面积和导电能力，以满足负荷的需要，并应按照相应的标准进行选择。

3. 配电柜的接线应具有良好的绝缘性能，能够防止触电、漏电等事故的发生。

4. 配电柜的接线端子应具有良好的质量，能够确保接线的牢固性和可靠性。

四、配电柜的电气参数设计规范：1. 配电柜的额定电压和额定电流应根据负荷计算和电气设备的特性进行确定，并应符合国家相关标准的要求。

2. 配电柜的额定开关容量应足够满足负荷的需求，并具有良好的短路保护功能。

3. 配电柜的接地电阻应符合国家相关规定的要求，能够确保人身安全和设备正常运行。

4. 配电柜的功率因数应保持在合理范围内，以提高能源利用效率。

以上是配电柜设计规范的一些要点，通过合理的设计和符合要求的制造，可以保证配电柜的正常运行和使用安全。

高压低压配电柜的线路布置设计要点高压低压配电柜是电力系统中必不可少的一部分，起着将电能进行分配和控制的重要作用。

正确的线路布置设计能够确保电力系统的安全运行和正常供电。

本文将提出一些关于高压低压配电柜线路布置设计的要点，以供参考。

一、布置原则1. 安全原则：线路布置应符合电气安全技术规范，避免不合理的距离和无保护措施的线路交叉，确保人身安全和设备正常运行。

2. 运行原则：布置应符合电力系统的运行要求和对电力分布的合理排布，确保供电的稳定性和可靠性。

3. 经济原则：布置应充分考虑成本因素，合理利用空间，减少线路长度，降低能耗和建设成本。

二、布置要点1. 高压低压分离：高压和低压线路应相互分离布置，以保证高压和低压系统的安全运行。

2. 线路分类：根据不同线路功能，将其划分为供电线路、开关控制线路、信号传输线路等，分别进行布置，避免互相干扰。

3. 线路长度：尽量减少线路长度，以减小线路电阻和电压降，提高供电质量。

4. 线缆选择：根据实际需求选择合适的线缆规格和类型，保证传输能力和安全性。

5. 冗余设计：为防止单点故障影响供电，设计时可采用冗余布线方案，保证其他线路的正常运行。

6. 标识标志：对线路进行明确的标识和标志，方便维护人员的检修和管理工作。

7. 通风散热：在布置过程中应充分考虑通风散热问题，确保设备正常运行温度和延长设备寿命。

8. 敷设方式：按照规范要求，采用合适的敷设方式，如埋地、架空、电缆槽等，确保线路布置整洁有序。

9. 线路保护：布置时要合理设置线路保护设备，如短路保护、过载保护断路器等，确保线路安全运行，防止事故发生。

三、布局设计1. 布局合理：根据具体要求和实际空间情况，进行布局规划，确保高压低压配电柜的布置紧凑、灵活，便于维护和管理。

2. 安全距离：根据国家标准要求，设定高压低压设备之间的安全距离，避免发生电弧等安全隐患。

3. 空间利用：充分利用空间，按照规范要求进行设备布置，确保线路的顺畅和工作区域的合理分隔。

如何优化设计配电柜中的空间对于设计配电柜中的空间优化，可以从以下几个方面着手：1.设计合理的布局：在设计配电柜的空间布局时，需要考虑到各种电气设备的安装位置和布置方式。

根据不同的功能需求和电气设备的特点，合理安排电气设备的位置，避免过度拥挤或浪费空间。

2.选择合适的配电柜尺寸：在选择配电柜尺寸时，要根据实际需求和可用空间大小进行合理选择。

过大的配电柜会浪费空间，而过小的配电柜则无法容纳所有的电气设备。

因此，选择合适的尺寸能够最大化地利用空间，并提高空间利用率。

3.使用模块化设计：采用模块化设计能够更好地优化配电柜的空间利用。

通过将不同的电气设备组合在一起，形成模块化的设计，可以在有限的空间内容纳更多的设备，并提高空间利用率。

同时，模块化设计也便于维护和更换设备。

4.安装合适的电缆槽和悬挂装置：为了使配电柜中的电缆整齐有序地布置，可以安装合适的电缆槽和悬挂装置。

电缆槽能够将电缆有序地放置在配电柜中，而悬挂装置则可以将设备悬挂在配电柜的内部墙壁上，从而节省空间并提高空间利用效率。

5.充分考虑安全性：在空间优化的同时，也要充分考虑电气设备的安全性。

避免电气设备之间的过于紧密的安装，以免因长时间运行而产生过热等安全隐患。

同时，也要留出足够的空间用于维修和检修，方便对设备进行维护和更换。

6.增加通风散热设备：电气设备在运行过程中会产生很多热量，因此在设计配电柜时要考虑通风散热设备的安装。

通过合理安装通风口和散热风扇等设备，可以有效地排出热量，保持电气设备的正常运行，并提高空间利用率。

7.考虑未来扩展：在设计配电柜时，要考虑未来业务的扩展需求。

预留一定的空间，以容纳未来可能增加的电气设备。

这样在扩展时不仅方便，而且可以避免因为空间不足而需要更换整个配电柜。

综上所述，通过合理布局、选择合适尺寸、模块化设计、安装电缆槽和悬挂装置、考虑安全性、增加通风散热设备和考虑未来扩展等方式，可以有效地优化设计配电柜中的空间，提高空间利用效率。

配电柜设计方案
配电柜是一种安装配电保护设备的设备，主要用于控制和分配电能。

为了保证电能的准确分配和安全可靠的使用，配电柜的设计方案应考虑以下几个方面。

首先，配电柜的选材要合适。

配电柜的外壳应采用防火、防腐、抗冲击的材料，以确保其在使用过程中不会发生火灾、腐蚀或碰撞等事故。

内部配电设备的材料应具有良好的导电性和绝缘性能，以保证电能的安全传输。

其次，配电柜的布局要合理。

根据配电设备的数量和种类，合理划分柜子的内部空间，保证各个设备之间有足够的隔离空间，避免电器元件之间的干扰和短路。

配电柜的内部布线要整齐，避免交叉和交错，方便维修和操作。

另外，配电柜的配电线路要规范。

根据不同的用途和功率需求，选择合适的导线和断路器，并设置过载保护装置，以保证电能的合理分配和安全供电。

同时，为了降低电能的损耗和保护配电线路，还可以加装相应的电压稳定器和电流保护装置。

此外，配电柜的操作和管理要简便。

配电柜的开关和复位按钮要设置在易触及的位置，方便操作人员进行控制和维修。

配电柜还应配备合适的标识和警示装置，及时向操作人员传达相关的警告信息，以确保能及时采取措施避免事故发生。

最后，配电柜的通风和散热要考虑充分。

配电柜在长时间运行时会产生一定的热量，如果散热不畅，会导致温度升高，影响
设备的正常运行。

因此，在设计方案中应考虑合适的通风系统和散热装置，保证配电柜内部恒温，并及时排除热量，保证设备的稳定运行。

综上所述，配电柜的设计方案涉及到选材、布局、线路、操作和管理、通风散热等多个方面，需要全面考虑，以保证配电柜的稳定运行和安全使用。
