铜线键合

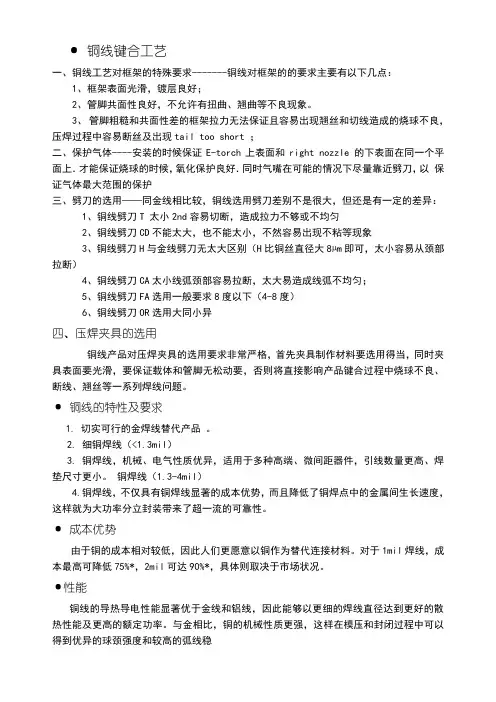

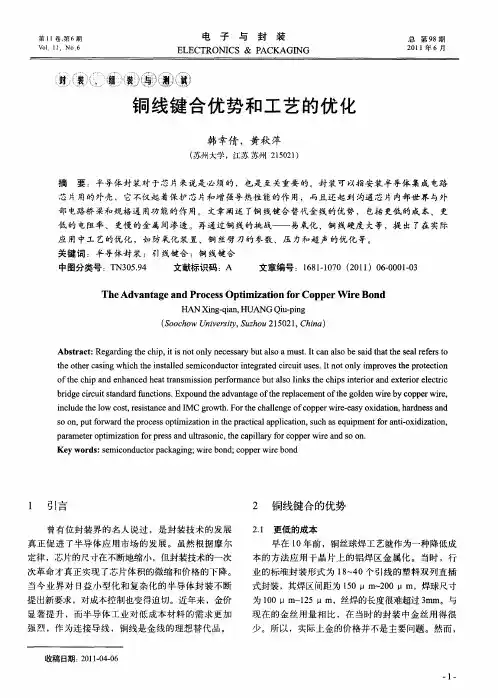

·铜线键合工艺一、铜线工艺对框架的特殊要求-------铜线对框架的的要求主要有以下几点：1、框架表面光滑，镀层良好；2、管脚共面性良好，不允许有扭曲、翘曲等不良现象。

3、管脚粗糙和共面性差的框架拉力无法保证且容易出现翘丝和切线造成的烧球不良，压焊过程中容易断丝及出现tail too short ；二、保护气体----安装的时候保证E-torch上表面和right nozzle 的下表面在同一个平面上．才能保证烧球的时候，氧化保护良好．同时气嘴在可能的情况下尽量靠近劈刀，以保证气体最大范围的保护三、劈刀的选用——同金线相比较，铜线选用劈刀差别不是很大，但还是有一定的差异：1、铜线劈刀T 太小2nd容易切断，造成拉力不够或不均匀2、铜线劈刀CD不能太大，也不能太小，不然容易出现不粘等现象3、铜线劈刀H与金线劈刀无太大区别（H比铜丝直径大8µm即可，太小容易从颈部拉断）4、铜线劈刀CA太小线弧颈部容易拉断，太大易造成线弧不均匀；5、铜线劈刀FA选用一般要求8度以下（4-8度）6、铜线劈刀OR选用大同小异四、压焊夹具的选用铜线产品对压焊夹具的选用要求非常严格，首先夹具制作材料要选用得当，同时夹具表面要光滑，要保证载体和管脚无松动要，否则将直接影响产品键合过程中烧球不良、断线、翘丝等一系列焊线问题。

·铜线的特性及要求1. 切实可行的金焊线替代产品。

2. 细铜焊线（<1.3mil）3. 铜焊线，机械、电气性质优异，适用于多种高端、微间距器件，引线数量更高、焊垫尺寸更小。

铜焊线（1.3-4mil）4.铜焊线，不仅具有铜焊线显著的成本优势，而且降低了铜焊点中的金属间生长速度，这样就为大功率分立封装带来了超一流的可靠性。

·成本优势由于铜的成本相对较低，因此人们更愿意以铜作为替代连接材料。

对于1mil焊线，成本最高可降低75%*，2mil可达90%*，具体则取决于市场状况。

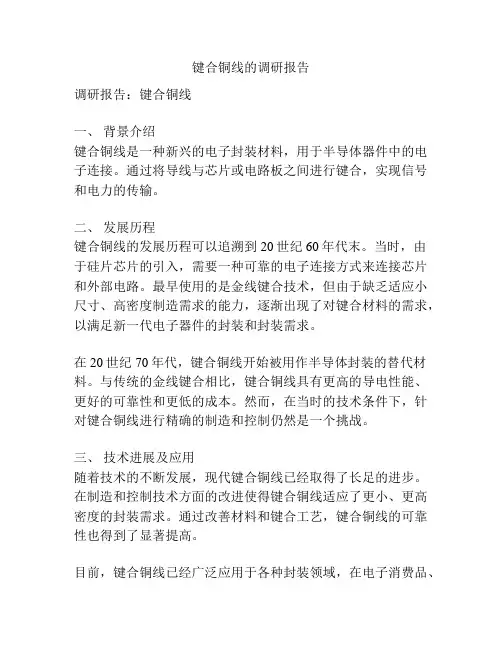

键合铜线的调研报告调研报告：键合铜线一、背景介绍键合铜线是一种新兴的电子封装材料，用于半导体器件中的电子连接。

通过将导线与芯片或电路板之间进行键合，实现信号和电力的传输。

二、发展历程键合铜线的发展历程可以追溯到20世纪60年代末。

当时，由于硅片芯片的引入，需要一种可靠的电子连接方式来连接芯片和外部电路。

最早使用的是金线键合技术，但由于缺乏适应小尺寸、高密度制造需求的能力，逐渐出现了对键合材料的需求，以满足新一代电子器件的封装和封装需求。

在20世纪70年代，键合铜线开始被用作半导体封装的替代材料。

与传统的金线键合相比，键合铜线具有更高的导电性能、更好的可靠性和更低的成本。

然而，在当时的技术条件下，针对键合铜线进行精确的制造和控制仍然是一个挑战。

三、技术进展及应用随着技术的不断发展，现代键合铜线已经取得了长足的进步。

在制造和控制技术方面的改进使得键合铜线适应了更小、更高密度的封装需求。

通过改善材料和键合工艺，键合铜线的可靠性也得到了显著提高。

目前，键合铜线已经广泛应用于各种封装领域，在电子消费品、汽车电子、通信设备等高技术领域具有重要的地位。

例如，用于智能手机中的封装工艺需要键合铜线以满足高性能和高可靠性的需求。

四、优势和挑战键合铜线相比传统的金线键合具有多项优势。

首先，键合铜线具有更高的导电性能，可以支持更高的信号传输速度。

其次，键合铜线的成本较低，可以使整体的封装过程更加经济高效。

此外，键合铜线还具有良好的可靠性和稳定性。

然而，键合铜线的发展还面临一些挑战。

首先，键合铜线需要满足高能效和高性能的要求，因此对材料的纯度和制造工艺的要求更高。

其次，键合铜线需要高精度的制造和控制技术，以确保键合点的准确性和一致性。

此外，键合铜线还面临着在高温环境下的稳定性和电迁移等问题。

五、发展趋势随着电子封装需求的不断增加，键合铜线的应用前景广阔。

未来的发展趋势主要包括以下几个方面：1. 高速通信领域：随着5G通信技术的发展，对封装的要求越来越高。

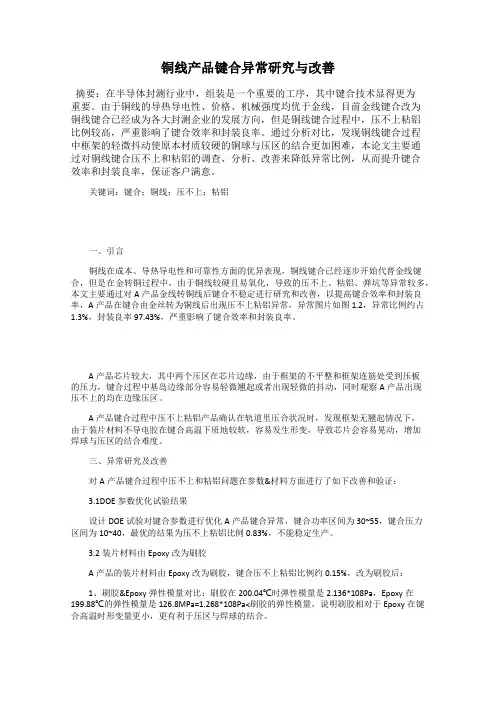

铜线产品键合异常研究与改善摘要：在半导体封测行业中，组装是一个重要的工序，其中键合技术显得更为重要。

由于铜线的导热导电性、价格、机械强度均优于金线，目前金线键合改为铜线键合已经成为各大封测企业的发展方向，但是铜线键合过程中，压不上粘铝比例较高，严重影响了键合效率和封装良率。

通过分析对比，发现铜线键合过程中框架的轻微抖动使原本材质较硬的铜球与压区的结合更加困难，本论文主要通过对铜线键合压不上和粘铝的调查、分析、改善来降低异常比例，从而提升键合效率和封装良率，保证客户满意。

关键词：键合；铜线；压不上；粘铝一、引言铜线在成本、导热导电性和可靠性方面的优异表现，铜线键合已经逐步开始代替金线键合，但是在金转铜过程中，由于铜线较硬且易氧化，导致的压不上、粘铝、弹坑等异常较多，本文主要通过对A产品金线转铜线后键合不稳定进行研究和改善，以提高键合效率和封装良率，A产品在键合由金丝转为铜线后出现压不上粘铝异常，异常图片如图1.2，异常比例约占1.3%，封装良率97.43%，严重影响了键合效率和封装良率。

A产品芯片较大，其中两个压区在芯片边缘，由于框架的不平整和框架连筋处受到压板的压力，键合过程中基岛边缘部分容易轻微翘起或者出现轻微的抖动，同时观察A产品出现压不上的均在边缘压区。

A产品键合过程中压不上粘铝产品确认在轨道里压合状况时，发现框架无翘起情况下，由于装片材料不导电胶在键合高温下质地较软，容易发生形变，导致芯片会容易晃动，增加焊球与压区的结合难度。

三、异常研究及改善对A产品键合过程中压不上和粘铝问题在参数&材料方面进行了如下改善和验证：3.1DOE参数优化试验结果设计DOE试验对键合参数进行优化A产品键合异常，键合功率区间为30~55，键合压力区间为10~40，最优的结果为压不上粘铝比例0.83%，不能稳定生产。

3.2装片材料由Epoxy改为刷胶A产品的装片材料由Epoxy改为刷胶，键合压不上粘铝比例约0.15%，改为刷胶后：1、刷胶&Epoxy弹性模量对比：刷胶在200.04℃时弹性模量是2.136*108Pa，Epoxy在199.88℃的弹性模量是126.8MPa=1.268*108Pa<刷胶的弹性模量，说明刷胶相对于Epoxy在键合高温时形变量更小，更有利于压区与焊球的结合。

铜线键合工艺
铜线键合工艺是半导体封装中的一个重要过程，主要用于连接芯片和外部世界。

它主要包括以下步骤：
1. 预处理：清洗并烘干芯片和引线框架，以确保良好的电导性和热导性。

2. 定位：将芯片精确地放置在引线框架上，通常使用自动化设备进行。

3. 键合：使用高温、高压和超声波技术，将铜线的一端连接到芯片的电极，另一端连接到引线框架。

这个过程需要非常精确的控制，以避免线断裂或其他问题。

4. 检测：完成键合后，会进行电性测试，以确保连接良好。

5. 清理：最后，将多余的铜线和残渣清理干净，完成整个键合工艺。

铜线键合工艺对于半导体封装至关重要，它直接影响到芯片的性能和可靠性。

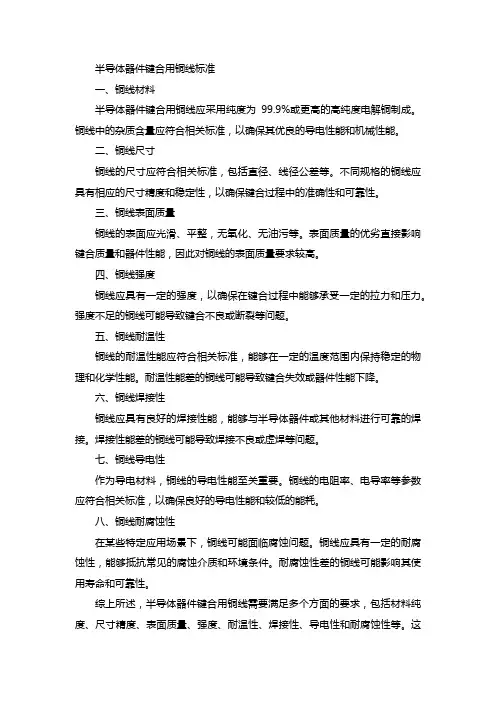

半导体器件键合用铜线标准一、铜线材料半导体器件键合用铜线应采用纯度为99.9%或更高的高纯度电解铜制成。

铜线中的杂质含量应符合相关标准，以确保其优良的导电性能和机械性能。

二、铜线尺寸铜线的尺寸应符合相关标准，包括直径、线径公差等。

不同规格的铜线应具有相应的尺寸精度和稳定性，以确保键合过程中的准确性和可靠性。

三、铜线表面质量铜线的表面应光滑、平整，无氧化、无油污等。

表面质量的优劣直接影响键合质量和器件性能，因此对铜线的表面质量要求较高。

四、铜线强度铜线应具有一定的强度，以确保在键合过程中能够承受一定的拉力和压力。

强度不足的铜线可能导致键合不良或断裂等问题。

五、铜线耐温性铜线的耐温性能应符合相关标准，能够在一定的温度范围内保持稳定的物理和化学性能。

耐温性能差的铜线可能导致键合失效或器件性能下降。

六、铜线焊接性铜线应具有良好的焊接性能，能够与半导体器件或其他材料进行可靠的焊接。

焊接性能差的铜线可能导致焊接不良或虚焊等问题。

七、铜线导电性作为导电材料，铜线的导电性能至关重要。

铜线的电阻率、电导率等参数应符合相关标准，以确保良好的导电性能和较低的能耗。

八、铜线耐腐蚀性在某些特定应用场景下，铜线可能面临腐蚀问题。

铜线应具有一定的耐腐蚀性，能够抵抗常见的腐蚀介质和环境条件。

耐腐蚀性差的铜线可能影响其使用寿命和可靠性。

综上所述，半导体器件键合用铜线需要满足多个方面的要求，包括材料纯度、尺寸精度、表面质量、强度、耐温性、焊接性、导电性和耐腐蚀性等。

这些要求共同决定了铜线的质量和性能，从而影响半导体器件的性能和可靠性。

因此，在选择和使用半导体器件键合用铜线时，应充分考虑这些因素，确保满足相关标准和实际应用需求。

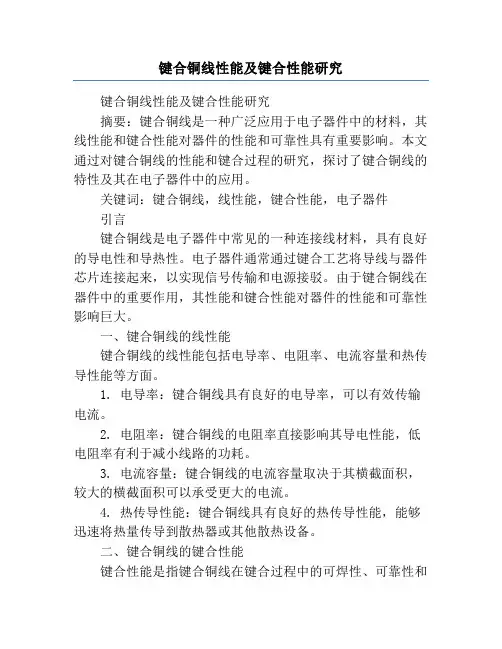

键合铜线性能及键合性能研究键合铜线性能及键合性能研究摘要：键合铜线是一种广泛应用于电子器件中的材料，其线性能和键合性能对器件的性能和可靠性具有重要影响。

本文通过对键合铜线的性能和键合过程的研究，探讨了键合铜线的特性及其在电子器件中的应用。

关键词：键合铜线，线性能，键合性能，电子器件引言键合铜线是电子器件中常见的一种连接线材料，具有良好的导电性和导热性。

电子器件通常通过键合工艺将导线与器件芯片连接起来，以实现信号传输和电源接驳。

由于键合铜线在器件中的重要作用，其性能和键合性能对器件的性能和可靠性影响巨大。

一、键合铜线的线性能键合铜线的线性能包括电导率、电阻率、电流容量和热传导性能等方面。

1. 电导率：键合铜线具有良好的电导率，可以有效传输电流。

2. 电阻率：键合铜线的电阻率直接影响其导电性能，低电阻率有利于减小线路的功耗。

3. 电流容量：键合铜线的电流容量取决于其横截面积，较大的横截面积可以承受更大的电流。

4. 热传导性能：键合铜线具有良好的热传导性能，能够迅速将热量传导到散热器或其他散热设备。

二、键合铜线的键合性能键合性能是指键合铜线在键合过程中的可焊性、可靠性和可重复性等方面的表现。

1. 可焊性：键合铜线的可焊性是指其在键合过程中与其他材料的焊接牢固程度。

优良的可焊性可以确保键合铜线与器件芯片之间的电气连接可靠。

2. 可靠性：键合铜线的可靠性是指其在使用过程中的稳定性和耐久性。

键合铜线需要能够长时间稳定地传输信号和电流。

3. 可重复性：键合铜线的可重复性是指在大量制造过程中，不同批次的键合铜线的性能保持一致。

良好的可重复性有助于提高生产效率和产品品质。

三、键合铜线的应用键合铜线广泛应用于各类电子器件中，如集成电路、芯片组件、电子封装等。

1. 集成电路：在集成电路中，键合铜线用于连接芯片与封装基座，实现电气连接和信号传输。

2. 芯片组件：键合铜线可用于连接芯片与其他组件，如电源、传感器等，实现芯片功能与外部电路的连接。

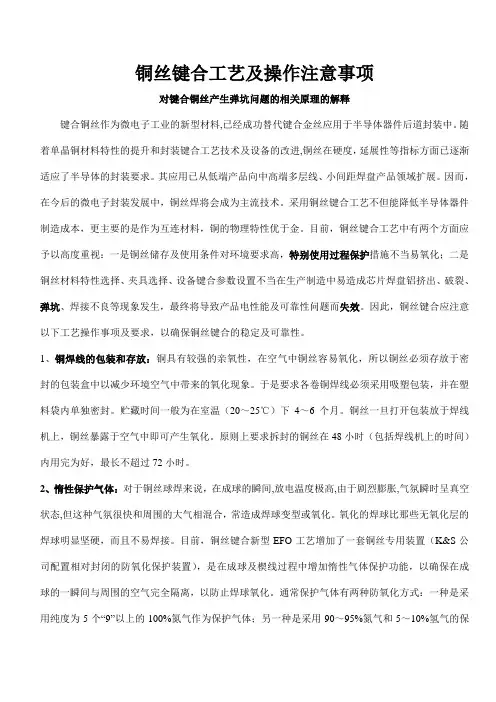

铜丝键合工艺及操作注意事项对键合铜丝产生弹坑问题的相关原理的解释键合铜丝作为微电子工业的新型材料,已经成功替代键合金丝应用于半导体器件后道封装中。

随着单晶铜材料特性的提升和封装键合工艺技术及设备的改进,铜丝在硬度，延展性等指标方面已逐渐适应了半导体的封装要求。

其应用已从低端产品向中高端多层线、小间距焊盘产品领域扩展。

因而，在今后的微电子封装发展中，铜丝焊将会成为主流技术。

采用铜丝键合工艺不但能降低半导体器件制造成本，更主要的是作为互连材料，铜的物理特性优于金。

目前，铜丝键合工艺中有两个方面应予以高度重视：一是铜丝储存及使用条件对环境要求高，特别使用过程保护措施不当易氧化；二是铜丝材料特性选择、夹具选择、设备键合参数设置不当在生产制造中易造成芯片焊盘铝挤出、破裂、弹坑、焊接不良等现象发生，最终将导致产品电性能及可靠性问题而失效。

因此，铜丝键合应注意以下工艺操作事项及要求，以确保铜丝键合的稳定及可靠性。

1、铜焊线的包装和存放：铜具有较强的亲氧性，在空气中铜丝容易氧化，所以铜丝必须存放于密封的包装盒中以减少环境空气中带来的氧化现象。

于是要求各卷铜焊线必须采用吸塑包装，并在塑料袋内单独密封。

贮藏时间一般为在室温（20～25℃）下4～6个月。

铜丝一旦打开包装放于焊线机上，铜丝暴露于空气中即可产生氧化。

原则上要求拆封的铜丝在48小时（包括焊线机上的时间）内用完为好，最长不超过72小时。

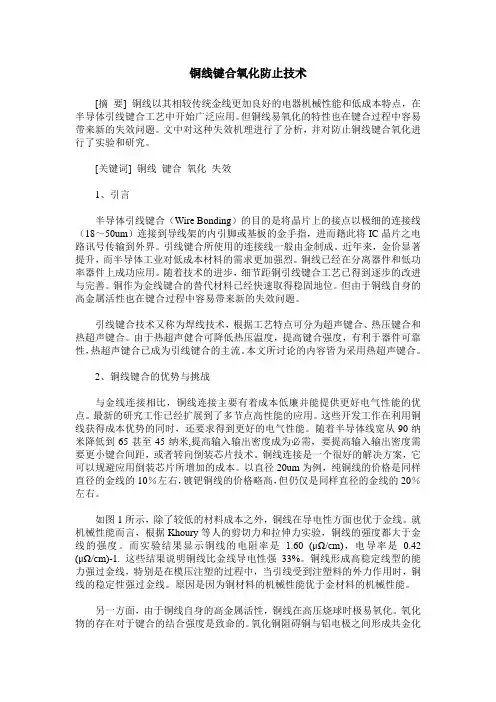

2、惰性保护气体：对于铜丝球焊来说，在成球的瞬间,放电温度极高,由于剧烈膨胀,气氛瞬时呈真空状态,但这种气氛很快和周围的大气相混合，常造成焊球变型或氧化。

氧化的焊球比那些无氧化层的焊球明显坚硬，而且不易焊接。

目前，铜丝键合新型EFO工艺增加了一套铜丝专用装置（K&S公司配置相对封闭的防氧化保护装置），是在成球及楔线过程中增加惰性气体保护功能，以确保在成球的一瞬间与周围的空气完全隔离，以防止焊球氧化。

通常保护气体有两种防氧化方式：一种是采用纯度为5个“9”以上的100%氮气作为保护气体；另一种是采用90～95%氮气和5～10%氢气的保护加还原的混合气体。
