舞台机械防火设计剧场建筑设计规范 JGJ57-2000关键词：防火幕舞台机械升降乐池编写：北京德恩普舞台工程技术有限公司剧场、剧院及多功能厅等娱乐场所使用的舞台机械都必须考虑到设备的安全性能及到达防火要求。
1.防火1.1甲等、乙等的大型、特大型剧场舞台台口应设防火幕。
超过800个座位的特等、甲等剧场及高层民用建筑中超过800个座位的剧场舞台台口应设防火幕。
1.2舞台主台通向各处洞口均应设甲级防火幕，或按本规范第3.2 条规定设置水幕。
1.3舞台与后台部分的隔墙及舞台下部台仓的周围墙体均应采用耐火极限不低于2.5h 的不燃烧体。
1.4舞台(包括主台、侧台、后舞台)内的天桥、渡桥码头、平台板、栅顶应采用不燃烧体，耐火极限不应小于0.5h。
1.5变电间之高、低压配电室与舞台、侧台、后台相连时，必须设置面积不小于6m2 的前室，并应设甲级防火幕。
1.6甲等、乙等的大型、特大型剧场应设消防控制室，位置宜靠近舞台，并有对外的单独出入口，面积不应小于12m2。
1.1观众厅吊顶内的吸声、隔热、保温材料应采用不燃材料。
观众厅(包括乐池)的天棚、墙面、地面装修材料不应低于A1 级，当采用B1 级装修材料时应设置相应的消防设施，并应符合本规范第4.1 条规定。
1.2剧场检修马道应采用不燃材料。
1.3观众厅及舞台内的灯光控制室、面光桥及耳光室各界面构造均采用不燃材料。
1.4舞台上部屋顶或侧墙上应设置通风排烟设施。
当舞台高度小于12m 时，可采用自然排烟，排烟窗的净面积不应小于主台地面面积的5%。
排烟窗应避免因锈蚀或冰冻而无法开启。
在设置自动开启装置的同时，应设置手动开启装置。
当舞台高度等于或大于12m 时，应设机械排烟装置。
1.5舞台内严禁设置燃气加热装置，后台使用上述装置时，应用耐火极限不低于2.5h 的隔墙和甲级防火门分隔，并不应靠近服装室、道具间。
1.6当剧场建筑与其他建筑合建或毗连时，应形成独立的防火分区，以防火墙隔开，并不得开门窗洞；当设门时，应设甲级防火幕，上下楼板耐火极限不应低于1.5h。

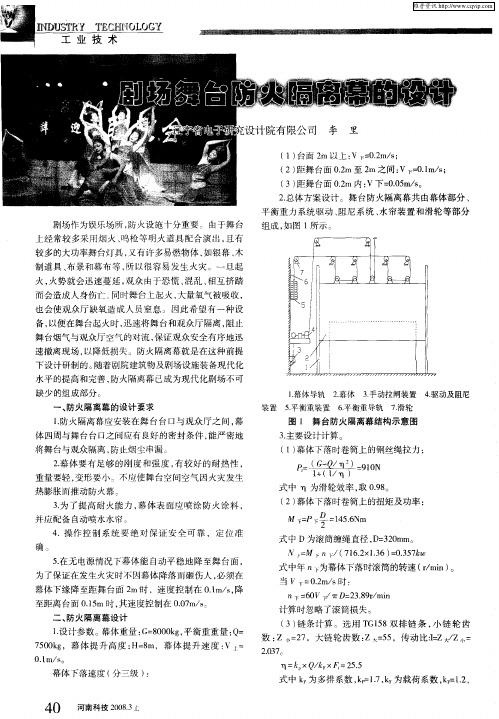

剧场舞台防火隔离幕的设计一、概述随着现代剧场技术的不断发展，剧场舞台的安全性越来越受到重视。
其中，防火隔离幕作为剧场安全的重要组成部分，需要设计合理，同时满足防火要求。
本文将围绕剧场舞台防火隔离幕的设计展开讨论，旨在提升剧场舞台的安全性。
二、防火要求剧场舞台是一种特殊的场所，人员密集、设备繁多，一旦发生火灾，后果不堪设想。
因此，剧场舞台的防火要求非常严格。
隔离幕作为起到隔离防火的作用，必须具备一定的防火性能。
具体要求如下：1.防火等级：隔离幕的防火等级应符合国家标准，至少为B1级。
2.阻燃材料：隔离幕的主体材料应为阻燃材料，具备一定的抗火性能。
3.耐高温性能：隔离幕的材料应具备一定的耐高温性能，能够在火灾中保持材料的完整性。
4.隔离效果：隔离幕应能够有效隔离火灾，防止火势蔓延。
5.易燃物排除：隔离幕应尽量避免使用易燃材料，避免火灾发生。
以上是隔离幕的基本防火要求，设计隔离幕时必须考虑到这些要求。
三、设计要点1.材料选择隔离幕的主要材料应为阻燃材料，常用的材料有阻燃布料、玻璃纤维等。
阻燃布料是一种专门针对火灾防护而设计的材料，其具备良好的防火性能。
2.结构设计隔离幕的结构应设计合理，能够在火灾中保持稳定。
一般来说，隔离幕的结构应采用钢架支撑，能够在火灾中保持稳固。
3.固定方式隔离幕的固定方式应灵活多样，能够根据实际情况进行调整。
一般来说，隔离幕的固定方式有吊绳固定、地面固定等，需要根据实际情况选择。
4.外观设计隔离幕的外观设计也是非常重要的一点。
一般来说，隔离幕的外观应简洁大方，符合剧场的整体风格。
以上是设计隔离幕的一些要点，设计隔离幕时应充分考虑这些因素。
四、实例分析以剧场舞台防火隔离幕的设计为例，进行实例分析。
1.材料选择：该剧场采用阻燃玻璃纤维布料作为隔离幕的主要材料，其具备良好的防火性能。
2.结构设计：隔离幕的结构采用钢架支撑，能够在火灾中保持稳定。
3.固定方式：隔离幕采用吊绳固定的方式，能够根据实际情况进行调整。
论岛式舞台水消防系统设计摘要：本项目总建筑面积约9万平方米，其中剧场及其附属设备用房面积约2.3万平方米，舞台的设计非传统的镜框式舞台，而是采用新型岛式舞台，因此带来了各专业消防系统设计的不同难度的挑战，比如舞台区演职人员的疏散、防火幕及防火分隔水幕的取舍、消防排烟量的计算以及排烟口的设置等，其中水消防系统与建筑紧密结合，本篇对舞台区域设置的水消防系统包括室外消火栓系统、室内消火栓系统、雨淋系统、防火分隔水幕系统、钢屋架自动喷淋系统进行了介绍。
重点分析了净空高度为18m的岛式舞台防火分隔水幕系统的设计，在超规范的条件下借鉴了《大空间场所防火分隔水幕应用技术试验研究》中的试验数据。
关键词：舞台；防火分隔水幕；雨淋系统1、项目概况本项目包含博物馆区和大会堂区，总建筑面积约9万平方米。
其中大会堂区地上部分共2层，地下部分共3层，入口层标高-6.0m，-6.0m标高以上总建筑面积约9300平方米，-6.0m标高以下总建筑面积约14000平方米，总计建筑面积约23300平方米。
大会堂区建筑高度为24米。
主要功能为剧场，采用岛式舞台，其中观演区座位数为1191座，根据规范定性为中型乙等剧场。
其平面图及剖面图分别见图1和图2。
图1 平面图图2 剖面图2、舞台防火分隔水幕及防火幕设置的取舍根据《剧场建筑设计规范》（JGJ57-2016）总则条文说明，本规范主要以箱形舞台、镜框式舞台为基础编制的，对伸出式舞台及岛式舞台，仅作出一些基本规定，这些规定在国外实践证明是成熟的，对于我国的国情，还要有一段探索、结合的时间[1]。
这意味着规范对于类似于本项目的岛式舞台需要结合实践再做规定。
本项目舞台净空高度18m，中心式舞台承载演员人数约80人。
根据《剧场建筑设计规范》（JGJ57-2016）及公消（2016）113号文件解读，舞台若设置防火幕，则本项目舞台需设置18m刚性防火幕。
经多方咨询研讨，本舞台设置防火幕存在多个问题：（1）防火幕厂家要求防火幕2min之内需落下且下降速度不得超过7.5m/min。

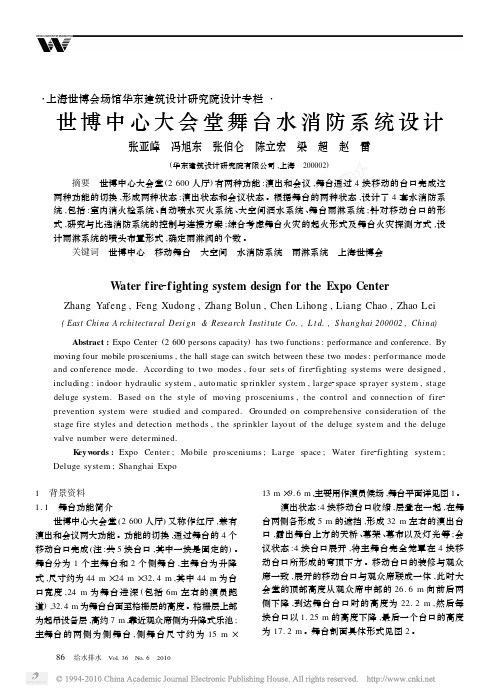

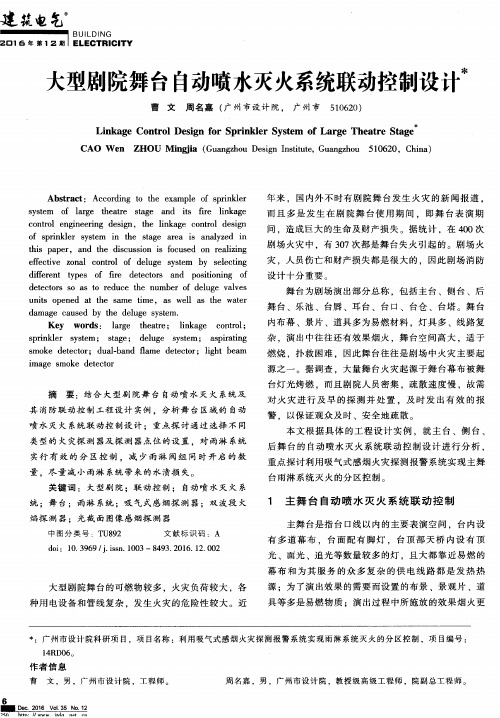

・上海世博会场馆华东建筑设计研究院设计专栏・世博中心大会堂舞台水消防系统设计张亚峰 冯旭东 张伯仑 陈立宏 梁 超 赵 雷(华东建筑设计研究院有限公司,上海 200002) 摘要 世博中心大会堂(2600人厅)有两种功能:演出和会议,舞台通过4块移动的台口完成这两种功能的切换,形成两种状态:演出状态和会议状态。
根据舞台的两种状态,设计了4套水消防系统,包括:室内消火栓系统、自动喷水灭火系统、大空间洒水系统、舞台雨淋系统;针对移动台口的形式,研究与比选消防系统的控制与连接方案;综合考虑舞台火灾的起火形式及舞台火灾探测方式,设计雨淋系统的喷头布置形式,确定雨淋阀的个数。
关键词 世博中心 移动舞台 大空间 水消防系统 雨淋系统 上海世博会W ater f ire2f ighting system design for the Expo Center Zhang Yafeng,Feng Xudong,Zhang Bolun,Chen Lihong,Liang Chao,Zhao Lei (East Chi na A rchitect ural Desi gn&Research I nstit ute Co.,L t d.,S hang hai200002,Chi na) Abstract:Expo Center(2600persons capacity)has two functions:performance and conference.By moving four mobile prosceniums,the hall stage can switch between these two modes:performance mode and conference mode.According to two modes,four set s of fire2fighting systems were designed, including:indoor hydraulic system,automatic sp rinkler system,large2space sp rayer system,stage deluge system.Based o n t he style of moving p rosceniums,t he control and co nnection of fire2 preventio n system were st udied and compared.Grounded on comprehensive consideration of t he stage fire styles and detection met hods,t he sp rinkler layout of t he deluge system and t he deluge valve number were determined.K eyw ords:Expo Center;Mobile pro sceniums;Large space;Water fire2fighting system;Deluge system;Shanghai Expo1 背景资料1.1 舞台功能简介世博中心大会堂(2600人厅)又称作红厅,兼有演出和会议两大功能。
舞台幕布系统设计方案策划方案清晨的阳光透过窗帘，洒在了我刚刚铺开的白纸上，我的大脑像一台启动的计算机，开始飞速运转。
关于舞台幕布系统的设计方案，在我脑海中浮现出无数的画面和细节。
下面就是我的策划方案，咱们就直接进入主题吧。
一、项目背景与目标这个舞台幕布系统设计项目，是为了满足现代演出场所对舞台效果的高标准需求。
我们的目标是打造一套既实用又具有创意的幕布系统，实现舞台布景的多元化、智能化和美观性。
二、系统设计思路1.幕布材料选择：采用高强度、防火、耐腐蚀、易于清洁的材料，保证幕布的使用寿命和安全性。
2.幕布造型设计：根据舞台主题和演出需求，设计出多种造型，如弧形、圆形、方形等，增加舞台视觉效果。
3.幕布颜色搭配：运用色彩学原理，选择与舞台灯光、演员服装相协调的颜色，营造独特的舞台氛围。
4.幕布操控系统：采用先进的自动化控制系统，实现幕布的快速展开、收缩和定位，提高舞台布景的切换速度。
三、系统功能特点我们来看看这个舞台幕布系统的一些功能特点：1.智能化：通过计算机控制系统，实现幕布的自动展开、收缩和定位，减少人工操作，提高工作效率。
2.多功能性：舞台幕布不仅可以用于布景，还可以作为投影屏幕，实现多媒体演出的需求。
3.节能环保：采用节能型灯光，降低能耗，减少对环境的影响。
4.安全可靠：幕布系统采用双重保险设计，确保在突发情况下，幕布能够迅速收回，保障演员和观众的安全。
四、实施步骤与周期1.前期调研：了解舞台幕布系统的市场需求、技术发展趋势以及竞争对手的情况，为后续设计提供依据。
2.设计方案：根据前期调研结果，制定详细的设计方案，包括幕布材料、造型、颜色搭配等。
3.样品制作：根据设计方案，制作样品，进行试验和调整。
4.生产制造：样品合格后，进行批量生产，确保产品质量。
5.安装调试：将舞台幕布系统安装在指定位置，进行调试，确保系统正常运行。
6.售后服务：提供完善的售后服务，包括产品保修、维修和技术支持等。
剧场舞台防火幕的改造方案解析作者：李振军来源：《艺术科技》2016年第01期摘要：使用10～30年的老影院，其内部功能都有了变化，“影”的功能不断淡化，在面临改造的同时，很多因当时设计和使用功能等因素的限制，在提升改造时出现了各种问题。
本文对舞台防火幕的改造方案进行了分析。
关键词：防火幕；钢梁；吊装；荷载；自切底锚栓舞台防火幕是剧院重要的安全保障措施，根据剧场建筑设计规范要求，在超过800个座位的特等、甲等剧场及高层民用建筑中超过800个座位的剧场舞台台口均应设防火幕，关于其设置的必要性在此不再作过多说明。
根据剧院建筑台口尺寸的不同，防火幕幕体轻则2～3吨，重者达7～8吨左右。
其荷载重量在舞台台上设备中可谓数一数二了，其作用荷载集中在台口内侧上方侧墙上的预埋件上，防火幕设备的吊装与行程导轨均要与这些建筑结构的预埋件紧密连接。
由此可见，土建基础荷载的预留显得尤为重要。
随着各地老、旧剧场改造升级的到来，一些中小型剧场为容纳更多的观众席位，或增加观众席排数，或额外改造出二层观众席，进行座席扩容。
而这些剧场，尤其是二三十年前的老建筑在设计之初因为没有考虑防火幕的安装或荷载预留，造成改造扩建后防火幕的安装形成了新的技术问题。
另外就是设计缺陷，一些建筑设计单位由于对舞台工艺配置条件不清楚，或设计初期没有舞台工艺单位的提前介入，或缺少荷载预留，或因工艺不甚了解，造成未预留或预留位置错误而直接进入施工阶段，为后续舞台设备的安装带来很大的障碍。
在中大型剧院里，防火幕的配置是一项硬性的强制设备，如此大的集中荷载如果没有土建结构的预留该如何设置安装？天津市红旗剧场建于1988年，属于钢筋混凝土结构。
随着科技日益发达和频繁使用，剧院设施设备老化和相对落后的缺点逐渐显现，已经不能满足当代人对剧场演艺的高规格要求。
在对舞台机械、灯光、音响等系统升级改造的同时，根据《剧场建筑设计规范》的要求，需强制增设防火幕设施，而当时建设时因少于800座规模，故没有此项荷载的预留，台口侧墙圈梁和屋架下弦也均无过多可用荷载。
舞台刚性防火幕的设计规范关键词：舞台刚性防火幕刚性防火隔离幕舞台防火幕编写：北京德恩普舞台工程技术有限公司舞台刚性防火幕设置在舞台台口处，在火灾情况下可迅速封闭台口，隔离舞台与观众厅或舞台以外的区域，防止火灾蔓延及烟雾扩散的刚性结构设备。
《舞台升降式刚性防火幕》WH0101-1996及《剧场建筑设计规范》JGJ57-2000规定：超过800 座位的特等、甲等剧场及高层民用建筑中超过800 座位的剧场舞台台口应设舞台刚性防火幕。
一、舞台刚性防火幕的设计要求：1.舞台刚性防火幕应安装在舞台台口与观众厅之间，幕体四周与舞台台口之间应有良好的密封条件, 能严密地将舞台与观众隔离, 防止烟尘串漏。
2.幕体要有足够的刚度和强度, 有较好的耐热性, 重量要轻, 变形要小。
不应使舞台空间空气因火灾发生热膨胀而推动舞台刚性防火幕。
3.为了提高耐火能力, 舞台刚性防火幕幕体表面应喷涂防火涂料, 并应配备自动喷水水帘。
4.操作控制系统要绝对保证安全可靠, 定位准确。
5.在无电源情况下幕体能自动平稳地降至舞台面, 为了保证在发生火灾时不要因为幕体降落而砸伤人, 必须在幕体下缘降至距舞台面2.5m 时, 速度控制在0.2m/s, 降至距离台面0.35m 时, 其速度控制在0.1m/s。
二、舞台刚性防火幕的组成：舞台刚性防火幕由幕体、导轨、平衡重、驱动装置、阻尼装置等组成，其耐火极限符合国际通行标准及国内有关防火规范。
紧急情况下，打开舞台刚性防火幕释放装置，幕体在50S内，靠重力下降关闭台口；当距舞台面2.5M时自动开启阻尼装置，幕体减速下降，减速落幕时间不小于10S。
1.幕体钢构由龙骨架、吊点梁、起吊环、滑轨等组成，内填充防火岩棉，外蒙防护钢板；2.在舞台刚性防火幕的两侧设有运行导轨、信号装置，并设置警示和蜂鸣器；3.配重块总重量：幕体总重量=90%~95%；4.驱动装置由电动机、减速器、阻尼机、卷筒、机械式手动释放装置等组成。
消防控制室中舞台防火幕控制系统的设计【摘要】【关键词】舞台防火幕控制系统消防控制
【摘抄】北京德恩普舞台工程技术有限公司
舞台防火幕是在舞台发生火灾时隔离舞台和观众厅的屏障，其作用是在剧场发生火警时落下，协助消防控制，保障观众安全疏散。
本文从实践出发，提出消防控制室中防火幕控制系统的设计问题，并对此展开初步探讨，有一定的借鉴价值。
本刊特将其刊发，希望能对舞台机械工程商与剧场工作人员在设计与操作环节上有所帮助，也欢迎业内同仁在本刊上继续就这一问题开展讨论。
一.前言：
北方某剧院彩排时，无人操作的情况下发生防火幕下滑现象，致使演出拖延达20分钟。
事后进行了调查和检测，经反复测试后确定：防火幕提升需要的
电机扭矩是45 Nm，小于减速电机额定输出扭矩（53 Nm），双制动器的制动扭矩（164 Nm），均符合设计要求；防火幕制动后滑行距离不大于10 mm，也完全满足设计要求；以上结果显示防火幕机械系统、舞台主控制系统一切正常。
那么，究竟是什么原因使防火幕下滑？后经消控中心确认，事故的真正原因是：当时消控中心防火幕控制处在联动档位，在此状态下由于某种原因使探测器感应而触发防火幕下滑。
最近我们在对剧场例行回访时，发现有些剧场防火幕也出现过类似的下滑现象。
通过此次事件，我们不得不面对一个问题：如何提高防火幕控制系统下的稳定性，减少操作时的错误动作，确保防火幕的安全可靠的运行。
二.概述
防火幕作为剧场的一种重要安全设备，其电气与控制系统的电源由专门的消防电源供给，其控制系统和其他舞台机械有着很大的区别。
首先，作为消防设备，防火幕的运行、状态受消控中心的监督管理。
其次，作为舞台机械中一套完整的设备，其动作受舞台操作系统的管理，可以通过主舞台控制室实现幕体的电动升降。
同时，为了应对火灾发生时的极端情况，防火幕还具有通过台口附近的手动拉闸或熔断片熔化后自行下降的功能。
防火幕系统简图见图1。
防火幕的特殊性造就了其控制系统的特殊性和复杂性，也增大了其使用的事故隐患。
因此，对防火幕的操作系统进行研究，特别是对在不同场合，选用合理的控制系统进行探讨，是十分必要的。
三.控制系统的分类：
防火幕控制系统按控制位置的不同可分为舞台控制系统和消防控制系统。
它们自成体系、相对独立，都可以实现对防火幕的控制。
1.舞台控制系统：
1)电动控制：
主要由分控箱、提升机组、主操作台、限位机构等几部分组成，其主要功能是控制防火幕的升降。
设备操作按钮配备安全防护罩，可以地避免误触发。
2)手动控制：
主要由台口手控箱、手动释放等装置组成。
主要特点是操作人员通过打开电机制动装置，使防火幕靠幕体重力下降，并在缓冲装置作用下在某一行程内逐级减速缓冲关闭，此时只能实现关闭动作。
其控制手柄布置在台口附近，外部由安全玻璃保护，在紧急情况下击碎玻璃操作。
3)自动控制：
主要由台口手控箱、熔断片等装置组成。
主要特点是在火灾发生时，熔断片达到一定温度后熔断并触发安全机构，从而打开电机制动装置，防火幕靠幕体重力下降关闭，此时只能实现关闭动作，其通常和手动释放装置成一体安装。
2.消防控制系统：
防火幕消防控制系统主要由火灾探测器、消防控制操作台、防火幕执行机构等几部分组成。
防火幕消防控制主要有两种控制方式。
1)手动控制：
主要特点是防火幕的升降只能人工控制。
2)联动控制：
主要特点是防火幕在检测到探测器发出的信号后，无须操作人员干预，自动实现防火幕的关闭动作。
四.控制系统初探：
首先，防火幕虽然是舞台设备的重要组成部分，但是它主要担负剧场的安全消防功能，因此，应该由消防控制实施动作过程，这样可以保证在火灾发生时，可以和其他消防设施共同作用，将火灾造成的损失降低到最小程度。
同时，因
为防火幕也配备有一套完整的舞台操作系统，如果合理使用，可以对消防控制
起到很好的补充作用，共同为剧场的安全提供保障。
其次，现代剧场消防控制已不再是各自独立的或简单的一一对应的多线联动系统，总线制火灾报警系统、总线智能型火灾报警系统以及多种火灾报警控制
器组合使用等技术的提高，使得剧场消防设备的控制更加安全可靠；但是在复
杂的环境条件下，特别是在演出过程中，为了达到一定的艺术效果，往往借助
各种舞台机械的动作以及舞台布景、灯光、声音、水、火、烟、雾等手段，使
演出更加逼真。
而恰恰这些道具的使用诱发探测器发出错误火灾信号，如果消
控中心值班人员没有及时采取正确的应对措施，就有可能对演出造成干扰，甚至引起演出事故。
因此，对防火幕采用合理的控制系统是十分必要的。
为了提高防火幕的可靠性和稳定性，对其控制系统提出如下建议：
1.在剧场处于表演（彩排或演出）状态时，防火幕的消防控制系统不宜采用联动控制，应采用手动控制系统。
2.在剧场处于表演状态时，如果消防控制中心位置远离舞台，同时无法全范围视频监控舞台，防火幕的操作应由舞台控制为主。
3.防火幕的操作使用，应建立有别于其他消防设施的管理使用制度，并保持舞台操作人员和消控工作人员的通讯畅通。
4.消防设计时，应考虑防火幕的特殊性，提高可靠性和稳定性。
如操作键采用带外罩的安全按钮等。
做到以上几点，可以有效避免由于消防控制带来的隐患，增强防火幕控制系统的稳定性，降低防火幕误动作的几率。
五.结论：
防火幕在实际使用过程中，由于剧场使用条件的特殊性，应建立一套以消防控制系统为主，舞台控制系统为辅的防火幕控制系统。
在彩排或表演时防火幕的消防控制系统不易采用联动控制，应采用手动控制系统。
在消防控制中心远离舞台的情况下，舞台控制系统的使用可以在适当的场合和时间，增强剧场防火幕的运行可靠性和稳定性。
这样，可以更好的保证防火幕的安全、可靠、稳定地运行，降低防火幕误动作的几率。
原著：田海弘，胡仁荣，刘榛，谢海歧。
