火灾自动报警及消防联动控制系统设计

浅谈火灾自动报警及消防联动控制系统设计作者：曾德圣来源：《科学与信息化》2017年第26期摘要火灾自动报警系统和消防联动控制系统的设计是智能建筑的重点工程，设计过程中必须结合具体工程的防火等级和被保护对象，结合行业标准，积极采用国家公安部门的防火建议。

设计人员重点掌握消防、排水和通风原理，设计出科学的自动报警和联动控制系统。

同时在设计过程中不断总结经验，提高设计水平。

关键词火灾自动报警；消防联动控制；系统构成1 火灾报警系统的总体架构火灾自动报警系统主要涵盖了触发器件（探测器）、传输线路、火灾报警控制器及其他辅助装置等部分。

其工作原理是依据消防安全保护区内环境条件的变化，及时探测火灾现场燃烧对应的物理量如光、温度、烟雾等，利用火灾探测器将此类物理量转变成为电信号，输送至报警控制装置，引起相关报警系统的敏感原件响应产生报警动作如发光、声报警；同时，与火灾报警系统相联动的消防系统如灭火栓、消防电梯、卷帘、风机、泵等设施系统，当产生火灾报警时，联动消防系统动作，启动消防装置，对火灾现场采取对应的消防控制措施。

火灾自动报警系统其原理图如图1所示。

2 火灾自动报警控制器的选择火灾探测器的灵敏度、精确度以及运行可靠性关系到整个火灾报警系统以及与其相联动的消防控制系统的运行，也直接影响着火灾事故的及时检测、预警以及处理。

通常，常用的火灾探测器主要包括感烟型、感温型以及火焰探测型3大类，常用的主要有光电感应型、红（紫）外线式、离子感应型、温度感应型（分为定温及差温）、气体感应型等类型。

火灾探测器的选择可以依据火灾的特点、安装场所环境特征、根据房间高度等方面选择[1]。

在药厂厂房的工程设计中，一般在厂房内的走道、前室、办公室、电梯厅等场所采用点式智能型总线制编码型光电感烟探测器；在微粉、收粉、干燥、切药、洗药等场所设置感温探测器；在建筑防爆和电气防爆的区域应根据相关区域的环境设置防爆型感烟探测器。

所选择探测器的保护半径必须满足相关规范要求。

消防自动报警及联动控制系统设计说明消防自动报警及联动控制系统设计说明一．本工程为一类防火建筑。

火灾自动报警系统的保护等级按一级设置。

二．系统组成：火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通对讲电话系统；电梯监视控制系统；应急照明控制系统。

三．消防及弱电控制中心：1.本工程消防及弱电控制中心设在首层，并设有直接通往室外的出口。

2．消防及弱电控制中心的报警控制设备由火灾报警控制主机，联动控制台，CRT显示器，打印机，应急广播设备，消防直通对讲电话设备，电梯监控盘和电源设备等组成。

3. 消防及弱电控制中心可接收感烟，感温等探测器的火灾报警信号及水流指示器，检修阀，压力报警阀，手动报警按钮，消火栓按钮的动作信号。

4．消防及弱电控制中心可显示消防水池.消防水箱水位，显示消防水泵的电源及运行状况。

5．消防及弱电控制中心可联动控制所有与消防有关的设备。

四．火灾自动报警系统：1．本工程采用集中报警控制系统。

消防自动报警系统按2总线环路设计，任一点断线不应影响系统报警。

2．探测器：疏散通道上的防火卷帘门2侧设置感温探测器，高大空间设置双波段和光截面报警模块，其他场所设置感烟探测器。

3．探测器与灯具的水平净距应大于0.2米；与送风口边的水平净距应大于1.5米；与多孔送风顶棚孔口或条形送风口的水平净距应大于0.5米；与嵌入式扬声器的净距应大于0.1米；与自动喷水头的净距应大于0.3米；与墙或其他遮挡物的距离应大于0.5米。

探测器的具体定位，以建筑吊顶综合图为准4．在本楼适当位置设手动报警按钮及消防对讲电话插孔。

手动报警按钮及对讲电话插孔底距地1.4米。

5．在消火栓箱内设消火栓报警按钮。

接线盒设在消火栓的开门侧，底距地1.8米。

6．在各层楼梯间及疏散楼梯前室走道侧，设置火灾声光报警显示装置。

安装高度为门框上0.2米。

五．消防联动控制：火灾报警后，消防及弱电控制中心应根据火灾情况控制相关层的正压送风阀及排烟阀，电动防火阀，并启动相应加压送风机，排烟风机，排烟阀280°C熔断关闭，防火阀70°C熔断关闭。

火灾报警与消防联动控制系统火灾报警与消防联动控制系统是一种通过监测火灾报警信号，并将信号传输给消防设备进行联动控制的系统。

该系统具有高效、迅速的响应能力，可以及时发现火灾，并采取相应的措施防止火灾蔓延。

本文将详细介绍火灾报警与消防联动控制系统的原理、功能和应用。

火灾报警与消防联动控制系统的原理是基于火灾报警设备和消防设备之间的联动控制。

当火灾报警设备侦测到火灾时，会发出报警信号，将信号传输给消防控制中心。

消防控制中心接收到报警信号后，会自动启动消防设备进行联动控制，如启动喷水系统、电气系统断电等。

这样就能在火灾初期采取相应的措施，将火灾扑灭在萌发阶段，减少火灾的损失。

火灾报警与消防联动控制系统的功能主要包括火灾报警、联动控制和远程监控。

火灾报警功能是系统的核心功能，主要通过火灾探测器、手动火灾报警装置等设备侦测火灾并发出报警信号。

联动控制功能是指根据报警信号启动相应的消防设备，如自动喷水系统、疏散指示标志、防烟排烟系统等。

远程监控功能是指通过监控中心实时监控火灾报警设备和消防设备的状态，远程控制系统的开关机。

火灾报警与消防联动控制系统的应用十分广泛。

首先，该系统在商业建筑、工业厂房等场所的火灾防控十分重要。

这些场所人员密集，火灾风险较高，因此火灾报警与消防联动控制系统可以及时发现火灾，采取措施防止人员伤亡和财产损失。

其次，该系统在住宅小区、学校、医院等公共场所的火灾防控也十分重要。

这些场所需要保障人员的安全，所以火灾报警与消防联动控制系统可以及时报警，为人员的疏散提供帮助。

另外，火灾报警与消防联动控制系统也适用于大型公共交通设施，如地铁、机场等场所，可以将火灾防控的工作的效率最大化，保障人员的安全。

在未来的发展中，火灾报警与消防联动控制系统面临着一些挑战和机遇。

首先，随着科技的进步，新型的火灾探测技术将不断涌现，如红外线探测、热敏探测等，这些技术的应用将提高火灾报警的准确性和响应速度。

其次，随着人工智能和大数据技术的不断发展，火灾报警与消防联动控制系统将实现更加智能化的运行和管理，提高系统的效率和安全性。

火灾自动报警及消防联动控制系统设计要求（一）,设置集中型火灾自动报警系统,系统由火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。

（二）自动报警系统设计：(1)火灾自动报警控制系统；(2)非消防电源切除控制；（三）系统设备：(1)采用集中型报警控制系统。

消防自动报警系统按二总线树形设计。

消防控制室独立设于本建筑室外,消防控制设备采用汉字液晶显示火灾报警联动控制器系统。

该系统集联动、报警为一体，本楼体内的感烟感温探测器及手动报警按钮均可混接在总线上。

所有接在总线上的探测器及控制模块均无极性。

任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数均不应超过3200点，其中每一总线回路连接设备的总数不宜超过200点，且应留有不少于额定容量10％的余量；任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数和不应超过1600，每一联动总线回路连结设备的总数不宜超过100点，且应留有不少于额定容量10％的余量。

系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器。

本集中报警控制系统与总线联接的感烟感温探测器、感烟探测器、手动报警按钮、均带地址编码，故任一元件动作，均可从消防控制室的智能火灾报警控制器或楼层报警显示器上得到确切的位置显示并进行自动报警。

消防控制室设置有显示消防水池水位的装置，其同时具有最高和最低水位报警功能。

消防专用电话网络应为独立的消防通信系统。

消防控制室设置有可直接报警的119外线电话总机。

多线制消防专用电话系统中的每一电话分机应与总机单独连接。

除在手动报警按钮处设置直通对讲电话插孔外,电梯机房、灭火控制系统操作处及其它与消防联动控制有关且经常有人值班的机房应设置消防直通对讲电话分机。

火灾自动报警及消防联动控制系统设计关键词：火灾自动报警；消防联动控制系统设计；应急照明控制1 概述随着高层、超高层建筑的大量涌现，社会逐步进八信息化(m的时代，人们对建筑智能化的要求也越来越高，作为智能建筑中一个相对独立的子系统——火灾自动报警与联动控制系统即消防自动化系统(FAs)的研究与工程设计也愈来愈显重要。

现以某大楼的消防设计为例，探讨火灾自动报警及消防联动控制系统的设计。

工程概况如下某大楼是一幢办公楼，属二类高层民用建筑。

大楼地下一层为汽车库，层高4.8m，耐火等级为一级。

地上一层至十八层为办公楼，层高3m，耐火等级为二级。

大楼最高处54.9m，建筑面积28288m2。

其中地下车库2236m2。

地下车库划分为两个防火分区，地上各层每层为一个防火分区。

2 系统概要按现行国家标准《高层民用建筑设计防火规范》(50a45 95)(2005年版)、《建筑设计防火规范》(GB60016-2006)、《火灾自动报警系统设计规范》(GB50116-2008)等-有关规定，该高层办公楼火灾自动报警系统保护对象分级为二级，采用集中报警系统形式，火灾自动报警及联动系统采取分体化设计。

手动和自动报警装置与火灾报警控制器相连，联动控制大楼内的消防设备。

备用柴油发电机房采用由气体灭火装置配套的气体灭火控制盘进行联动控制，其报警信号、故障显示及动作信号反馈与大楼的火灾自动报警及联动系统接口。

楼内各层设消火栓按钮用于报警及启动消防水泵：地下汽车库和设备房、物业办公房、电梯前室、公共走廊、办公室、会议室等设火灾探测器：公共走廊设手动报警按钮及消防对讲电话a整个大楼设火灾报警控制器、消防联动控制器各一台，楼层每层设火灾显示盘一台。

消防控制中心设琴台式报警装置，机箱内配装消防电话、消防广播和备用电源等附属设备，火灾自动报警控制器通过RS 232通讯接口与消防联动控制器连接a当得到报警信息后，首先进行火灾确认，当确认火灾发生后，执行一系列的灭火救援程序。

关于高层建筑的火灾自动报警与消防控制系统设计一、前言：由于城市现代化的发展，高层建筑越来越多，根据有关规范的要求，在这些建筑里要设火灾自动报警系统。

在此，本人仅以火灾自动报警和消防联动控制系统设计方面谈一下个人对这类设计的一些看法。

二、工程实例概况：中基财富花园位于北京亚运村附近，整个工程由主楼和附楼组成，地下二层为人防，地下一层为停车库和设备用房，1层～4层为商场，5层～22层为住宅，附楼设有水泵房、变电所、锅炉房、行政办公室等，总建筑面积50000平方米。

三、火灾自动报警及消防联动控制系统的设计：1. 方案的确定：在设计火灾自动报警及消防联动控制系统时，首先明确建筑物本身建筑特点和功能特点，了解该建筑的防火工程设计中其它专业的设施，尤其是设备（通风、水）专业对于电气专业的设计要求，然后根据有关规范对建筑物定性，确定系统的总体结构。

根据《高层民用建筑设计防火规范》和《火灾自动报警系统设计规范》，该工程为二类高层建筑，是二级火灾自动报警保护对象。

本建筑的火灾自动报警及消防联动控制系统采用集中报警系统，它有下列部分组成A. 消防控制室（设于首层）：内设集中报警控制器，总线联动控制盘和多线联动控制盘，消防电话总机、火灾广播设备。

B. 探测回路：1.感温探测器：设于地下停车库和其它平时有烟场所。

2.感烟探测器：设于住宅部分的电梯前室、公共走道、疏散楼梯，商场的经营大厅及除卫生间外的所有房间、消防泵房、变配所、电梯机房、值班室等所有公建用房。

3. 消火栓按钮：所有消火栓（水道专业提供）内。

4. 手动报警按钮：地下车库存、商场及住宅部分的公共区域。

5. 水流指示器和湿式报警阀：水道专业提供位置。

C. 控制回路：1.消防广播和声光报警器：设置部位同探测器。

2.防火卷帘门：设于地下车库和商场。

3.正压送风机：调于屋顶。

4.排烟风机：由通风专业提供，含排烟口和防火阀。

D．其它：应急照明和疏散指示照明，设置部位如下：1.消防电梯：由建筑专业提供。

1.1火灾自动报警及消防联动控制系统（FAS）1设计范围本工程范围包括x轨道交通x路停车场内各单体建筑的火灾自动报警及消防联动控制系统。

2设计原则（1）x轨道交通x路停车场火灾自动报警及消防联动控制系统设计按停车场同一时间内发生一次火灾考虑，并贯彻“预防为主，防消结合”的方针。

（2）本工程在x路停车场综合楼一层设置主消防控制室，在运用库一层设置分消防控制室。

（3）运用库分消防控制室与综合楼主控制室通过智能化光纤组成令牌环网。

（4）要求主消防控制室火灾自动报警主机自带TCP/IP协议，通过光纤上传火灾信息至智能化集中管理平台，然后上传至停车场综合监控系统ISCS。

（5）FAS监控范围包括x路停车场所有单体建筑。

（7）低压配电专业设置电气火灾监控系统。

FAS与该系统主机通过通信接口互联，接受该系统报警信号作为电气火灾探测和报警的辅助手段。

（8）对于平时用于送、排风机，由BAS系统进行监控。

（9）专对于在火灾时才启动的消防专用设备如：消防专用排烟风机、消防水泵等，FAS除了自动控制外还应在消防控制室考虑集中紧急手动控制方式。

（10）气体灭火系统对所保护的区域进行独立的报警和控制，其控制盘与停车场FAS系统间设可靠接口。

（11）本系统设计应本着组网灵活，技术先进，运营管理方便，节省投资的原则。

设计容量应满足停车场的监控要求，监控点预留10％到15％的余量。

（12）FAS产品必须经过国家消防电子产品质量监督检测中心检验合格。

3系统概述火灾自动报警及消防联动控制系统具有火灾探测和报警功能。

应做到不漏报、系统误报率低、信号传输准确可靠、灵活性和兼容性强、布线简单灵活、便于系统调试、管理和维护方便，以及系统联动控制方式多样。

4系统构成及网络（1）系统构成x路停车场设控制中心报警系统，主消防控制室设置在综合楼一层，在运用库设置分消防控制室。

在主消防控制室内均设置火灾自动报警控制器、消防联动控制器；主消防控制室与分消防控制室通过智能化光纤组成令牌环网。

火灾自动报警系统怎么进行消防联动控制设计火灾自动报警系统怎么进行消防联动控制设计火灾自动报警系统是由触发装置、火灾报警装置、联动输出装置以及具有其它辅助功能装置组成的。

下面应届毕业生店铺和大家说说火灾自动报警系统怎么进行消防联动控制设计，更多相关信息请关注店铺。

1、一般规定1.1消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。

1.2消防联动控制器的电压控制输出应采用直流24V，其电源容量应满足受控消防设备同时启动且维持工作的控制容量要求。

1.3各受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。

1.4消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。

1.5启动电流较大的消防设备宜分时启动。

1.6需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合。

2、自动喷水灭火系统的联动控制设计2.1湿式系统和干式系统的联动控制设计，应符合下列规定：1)联动控制方式，应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态影响。

2)手动控制方式，应将喷淋消防泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止。

3)水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。

2.2预作用系统的联动控制设计，应符合下列规定：1)联动控制方式，应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号，作为预作用阀组开启的联动触发信号。

由消防联动控制器控制预作用阀组的开启，使系统转变为湿式系统;当系统设有快速排气装置时，应联动控制排气阀前的电动阀的开启。

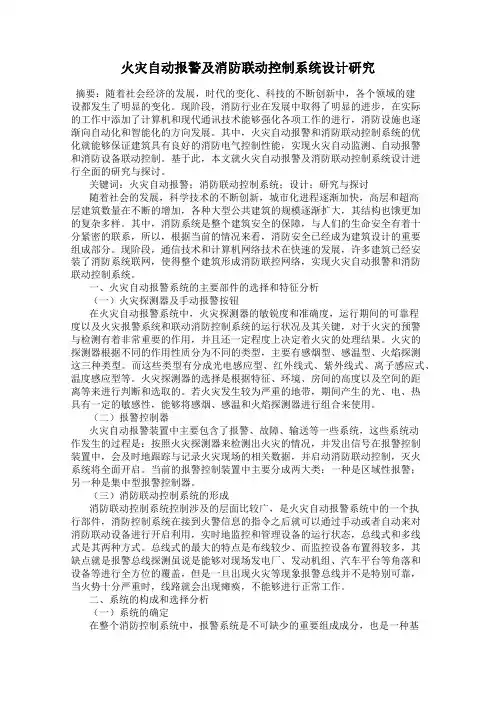

火灾自动报警及消防联动控制系统设计研究摘要：随着社会经济的发展，时代的变化、科技的不断创新中，各个领域的建设都发生了明显的变化。

现阶段，消防行业在发展中取得了明显的进步，在实际的工作中添加了计算机和现代通讯技术能够强化各项工作的进行，消防设施也逐渐向自动化和智能化的方向发展。

其中，火灾自动报警和消防联动控制系统的优化就能够保证建筑具有良好的消防电气控制性能，实现火灾自动监测、自动报警和消防设备联动控制。

基于此，本文就火灾自动报警及消防联动控制系统设计进行全面的研究与探讨。

关键词：火灾自动报警；消防联动控制系统；设计；研究与探讨随着社会的发展，科学技术的不断创新，城市化进程逐渐加快，高层和超高层建筑数量在不断的增加，各种大型公共建筑的规模逐渐扩大，其结构也饿更加的复杂多样。

其中，消防系统是整个建筑安全的保障，与人们的生命安全有着十分紧密的联系，所以，根据当前的情况来看，消防安全已经成为建筑设计的重要组成部分。

现阶段，通信技术和计算机网络技术在快速的发展，许多建筑已经安装了消防系统联网，使得整个建筑形成消防联控网络，实现火灾自动报警和消防联动控制系统。

一、火灾自动报警系统的主要部件的选择和特征分析（一）火灾探测器及手动报警按钮在火灾自动报警系统中，火灾探测器的敏锐度和准确度，运行期间的可靠程度以及火灾报警系统和联动消防控制系统的运行状况及其关键，对于火灾的预警与检测有着非常重要的作用，并且还一定程度上决定着火灾的处理结果。

火灾的探测器根据不同的作用性质分为不同的类型，主要有感烟型、感温型、火焰探测这三种类型。

而这些类型有分成光电感应型、红外线式、紫外线式、离子感应式、温度感应型等。

火灾探测器的选择是根据特征、环境、房间的高度以及空间的距离等来进行判断和选取的。

若火灾发生较为严重的地带，期间产生的光、电、热具有一定的敏感性，能够将感烟、感温和火焰探测器进行组合来使用。

（二）报警控制器火灾自动报警装置中主要包含了报警、故障、输送等一些系统，这些系统动作发生的过程是：按照火灾探测器来检测出火灾的情况，并发出信号在报警控制装置中，会及时地跟踪与记录火灾现场的相关数据，并启动消防联动控制，灭火系统将全面开启。

消防工程火灾报警系统与消防联动控制摘要：随着快节奏的城市化进程和高速度的科学技术创新，建筑结构也越来越复杂多变。

因此，在建设工程设计环节，建筑的消防安全已经成为建筑设计的重要组成部分。

目前，火灾自动报警系统对于初期火灾的识别和引导人员及时疏散正在扮演着越来越重要的角色。

关键词：火灾自动报警系统；消防联动控制系统；建设工程消防工程前言：如何利用火灾自动报警系统避免和减少火灾造成的生命安全和财产损失，保障城市化进程的快节奏推进，成为建设工程建设中不可或缺的一部分。

本文旨在探究简单、使用方便、报警准确、灭火及时的消防系统。

通过论述表明，该系统能够满足火灾监控的要求，达到我们设计的目的。

一、关于火灾自动报警系统的设计要求在日常建设工程的设计里，火灾自动报警系统的设计应当满足《火灾自动报警系统设计规范》的要求，按照建筑性质、平面布置，合理、合规的设计火灾自动报警系统。

除了核心技术设计外，还要结合智能建筑的特点和实际情况，合理根据负荷等级选择备用发电机、双电源切换装置、消防电梯迫降装置、自动灭火系统等消防设施，才能真正对初期火灾实现及时预警并扑灭。

火灾自动报警系统应满足以下要求：一是系统应在不同区域合理的选择相应的火灾探测器，能实现不同场所的火灾预警功能；第二，设计的系统要相对稳定，抗干扰能力强；三是尽可能增强系统对管理、维护和维修的适应性；第四，数据通信能力的传输性能在设计过程中不可忽视，火灾信息可以及时识别和反馈，才有利于在第一时间形成预警，指导人员疏散和联动自动灭火设施动作。

点型感烟火灾探测装置是自动报警系统中的重要电子设备之一，能够第一时间感受到火灾的烟雾信息，是整个自动报警和消防系统的核心设备。

联动控制器，根据火灾探测器反馈的火灾信息，触发相应消防设施动作，进行联动控制。

火灾发生后，探测器可以根据环境中的温度变化、湿度变化、烟雾状况、气体含量和相关热辐射能量等信息发出相应的电信号，并将信号传输给火灾报警控制器，启动整个联动控制模式。

又称火灾报警系统，消防自动报警系统。

由火灾报警主机、火灾特征或者火灾早期特征传感 器、人工火灾报警设备、输出控制设备组成。

传感器完成对火灾特征或者火灾早期特征的探测， 并将相关信号传送到火灾报警主机。

报警主机完成对信号的显示、记录，并完成相应的输出 控制。

火灾自动报警及自动灭火系统可由下列部份或者全部设备组成，如图下图：火灾自动报警及联动控制系统1、火灾报警控制系统的运行机制火灾探测器通过对火灾发出燃烧气体、烟雾粒子、温升和火焰的探测，将探测到的火情信 号转化为火警电信号。

在现场的人员若发现火情后，也应即将直接按动手动报警按钮，发出 火警电信号。

火灾报警控制器接收到火警电信号，经确认后，一方面发出预警、火警声光报 警信号，同时显示并记录火警地址和时间，告诉消防控制室(中心)的值班人员；另一方面 将火警电信号传送至各楼层(防火分区)所设置的火灾显示盘，火灾显示盘经信号处理，发 出预警和火警声光报警信号，并显示火警发生的地址，通知楼层(防火分工程区)值班人员 即将察看火情并采取相应的扑灭措施。

在消防控制室(中心)还可能通过火灾报警控制器的 通信接口，将火警信号在!"#微机彩显系统显示屏上更直观地显示出来。

2、联动控制器则从火灾报警控制器读取火警数据，经预先编程设置好的控制逻辑 (“或者”。

报警按钮声光报感温感烟测器不间断电源 报警按钮 联动 防火阀楼盘显示消防广播防火卷帘报 警 扬 声器消防 报警排烟风机 消防电话 消火栓消防“与”、“片”、“总报”等控制逻辑)处理后。

向相应的控制点发出联动控制信号，并发出提示声光信号，经过执行器去控制相应的外控消防设备，如：排烟阀，排烟风机等防烟排烟设备，防火阀、防火卷帘门等防火设备；警铃、警笛和声光报警器等警报设备；关闭空调、电梯迫降和打开人员疏散指示灯等；启动消防泵、喷淋泵等消防灭火设备等。

外控消防设备的启停状态应反馈给联动控制器主机并以光信号形式显示出来，使消防控制室(中心)值班人员了解外控设备的实际运行情况，消防内部电话，消防内部广播起到通信联络和对人员疏散、防火灭火的调度指挥作用。

火灾自动报警系统怎么进行消防联动控制设计火灾自动报警系统消防联动控制设计是指通过火灾自动报警系统接收到火警信号后，系统能够自动联动控制其他消防设备，以达到快速、有效地扑灭火灾的目的。

这些消防设备包括喷淋系统、烟排风系统、灭火器等。

下面将详细介绍火灾自动报警系统消防联动控制设计的相关内容。

首先，火灾自动报警系统消防联动控制的设计需要明确主体设备。

主体设备指的是能够自动触发消防联动控制的设备。

该设备通常为火灾自动报警控制器。

当火灾自动报警控制器接收到火警信号后，它将启动消防联动控制，并将控制信号发送给其他消防设备。

其次，设计需确定联动控制方式。

常用的联动控制方式有有线控制和无线控制两种。

有线控制指的是通过有线连接方式将控制信号传输给其他消防设备，而无线控制则是通过无线传输方式实现对其他设备的控制。

选择合适的控制方式可以根据具体的场所情况、设备布局以及系统要求等因素进行综合考虑。

然后，根据场所需求进行消防设备布置。

根据建筑物的结构、使用情况以及火灾风险评估，确定消防设备的具体布置位置。

例如，对于喷淋系统，可以根据火灾风险区域和应对策略，在易燃物贮存区、电气设备房等区域设置喷淋头。

同时，应确保各个消防设备之间的联动控制信号传输距离和可靠性。

接下来，设计消防联动控制图。

根据火灾自动报警系统的布置和相关消防设备的布置，画出消防联动控制图。

该图通常以火灾自动报警控制器为核心，将各个消防设备与之联动控制的关系清晰展现出来。

同时，应在图上标注设备之间的联动控制逻辑，确保各个设备的动作顺序和时机合理。

最后，进行系统调试和投入使用。

在系统搭建完成后，需要进行系统的调试和测试，确保每个消防设备的联动控制正常可靠。

同时，应针对不同情况进行模拟测试，验证火警信号的准确性和灵敏度。

当系统调试完成后，可以正式投入使用，并定期进行系统检查和维护，确保消防联动控制系统的可靠性和稳定性。

综上所述，火灾自动报警系统消防联动控制设计需要明确主体设备、确定联动控制方式、进行消防设备布置、设计消防联动控制图，最后进行系统调试和投入使用。

火灾自动报警与消防联动控制系统设计1 系统设计现代建筑消防设计的范围很广。

随着建筑规模和功能的不断扩大，控制项目也越来越多，越来越复杂。

因此在现代化的建筑设施中，建筑消防系统必须尽可能采用迅速可靠的控制方式，使火灾损失减少到最低限度。

90年代以来，火灾报警随着智能化火灾探测技术的发展，总线制开关量，模块化的火灾自动报警系统技术也逐渐趋于成熟。

这种模式的火灾自动报警及消防联动控制系统不仅降低了火灾误报的概率和工程造价，而且也简化了操作程序，提高了控制的速度和可靠性。

由于消防系统涉及到多个专业的配合，火灾自动报警系统的设计也必须做到事先有充分的调查。

《中华人民共和国消防条例》规定：消防工作实行“预防为主，防消结合”的方针。

“预防为主，防消结合”是我国人民长期以来与火灾作斗争的经验总结。

我国古代文献上早就有“防患于未然”的记载，也就是说要在事故和灾害尚未发生之前就要设法加以预防。

我国农村也很早就流传“灶前清，水缸满”的谚语。

灶前治，就是为了防止发生火灾；水缸满，则也兼有要做好灭火准备工作的意思。

这两句话可以说是体现了防消结合的精神。

预防为主，就是要大家把防火工作放在首位。

因为，一旦发生了火灾，即使被及时扑灭，也仍会造成不同程度的损失，产生不良的影响。

因此，我们首先要千方百计地做好防火工作，从根本上防止火灾的发生。

从以往所发生的火灾来看，尽管直接原因多种多样，但主要还是由于人们思想麻痹，缺乏消防知识引起的。

例如违章操作，违章用火，吸烟不慎等，只要人们提高防火警杨性，懂得消防知识，并采取一些有效的预防措施，则极大多数火灾都是可以防止的。

做好了防火工作，能减少火灾事故，但是，由于人们认识水平和客观条件的限制，要完全避免火灾也是不可能的。

因此，在做好防火工作的同时，还必须做好灭火的准备工作，否则，一旦发生火灾事故，就会手忙脚乱，无法对付，造成不应有的损失。

“防”和“消”，是与火灾作斗争的两个基本手段。

既要把防火工作放在首位，也不能忽视灭火准备工作。

火灾自动报警及消防联动控制系统设计说明1、系统构成：(1)火灾自动报警系统(2)消防联动控制(3)火灾应急广播系统(4)消防直通对讲电话系统(5)漏电火灾报警系统(6)大空间智能型灭火装置集中控制系统消防水炮控制系统(7)智能消防应急疏散照明指示灯系统2.系统概况：1本工程为一类防火建筑.火灾自动报警的保护等级按特级设置.设控制中心报警系统和消防联动控制系统;2.系统组成:火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通电话对讲系统；漏电火灾报警系统；大空间智能型灭火装置集中控制系统消防水炮控制系统；智能消防应急疏散照明指示灯系统;3.消防控制室:1 本工程的消防控制室设置在一层西侧,负责本工程全部火灾报警及联动控制系统,设有直接通室外的出口.2 消防控制室可联动所有与消防有关的设备;3 消防控制室的报警联动设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、广播设备、消防直通对讲电话设备、电源设备等组成;4 消防控制室可接收感烟、感温、可燃气体等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮以及消防水炮的动作信号;5 消防控制室可显示消防水池、消防水箱水位,显示消防水泵等的电源及运行情况;4.火灾自动报警系统：1 本工程采用消防控制室报警控制系统,火灾自动报警系统按四总线设计;2 探测器：柴油发电机房、厨房、车库等处设置感温探测器,直燃机房设防爆型可燃气体探测器,其他场所设置感烟探测器;3 探测器安装：探测器与灯具的水平净距应大于0.2m；至墙边、梁边或其他遮挡物的水平距离不应小于0.5m;至送风口边的水平距离不应小于 1.5m;至多孔送风顶棚孔口的水平距离不应小于0.5m;至喷淋头的水平距离不应小于0.3mm;4 电梯前室、主要人流通道、公共活动场所的出入口等处设有手动火灾报警按钮,从同一防火分区任何位置到最近的手动报警按钮的步行距离不超过30m;手动报警按钮的安装高度距地1.4m;5 在消火栓箱内设消火栓报警按钮;接线盒设在消火栓的开门侧;6 在各层楼梯间或消防电梯前室设置识别着火楼层的灯光显示装置；在各楼层走道靠近楼梯出口处,设置声光警报装置；7 在各层消防电梯前室设火灾报警楼层显示装置;5.消防联动控制：火灾报警后,消防中心应根据火灾情况启动相关防火分区排烟风机、消防补风机和事故风机,并接收其反馈信号;消防控制室应根据火灾情况控制相关层或防火分区的电动防火阀、排烟风口和正压送风口,并启动相应排烟风机、正压送风机、消防补风机;70℃防火阀、280℃防火阀、排烟风口等的动作信号以及风机的动作信号要反馈到消防控制室;在消防控制室,对消火栓泵、自动喷洒泵、排烟风机、补风机、正压送风机,既可通过现场控制模块进行自动控制也可在联动控制台上通过硬线手动控制,并接收其反馈信号;消防泵及排烟风机、消防补风机、正压送风机硬线手动控制线均采用NH-KVV耐火控制电缆;火灾报警后,自动停止有关防火分区的空调机、新风机、排风机等风机,并接收其反馈信号;1消火栓泵控制：1平时由压力开关自动控制增压稳压泵维持管网压力,管网压力过低时,直接启动主泵;2消火栓按钮动作后,直接启动消火栓泵,消防控制室能显示报警部位并接收其反馈信号;3消防控制室联动控制台上,可通过手动控制消火栓泵,并接收其反馈信号;4消防控制室能显示消火栓泵电源状况,消防泵房可手动启动消火栓泵;2 自动喷洒泵控制：1平时由压力开关自动控制增压稳压泵维持管网压力,管网压力过低时,直接启动主泵;2火灾时,喷头喷水,水流指示器动作并向消防控制室报警,同时,湿式报警阀动作,击响水利警铃,压力开关启动喷洒泵,消防控制室接收其反馈信号;3消防控制室可通过控制模块编程,自动启动喷洒泵,并接收其反馈信号;4消防控制室能显示喷洒泵电源状况,消防泵房可手动启动喷洒泵;3排烟风机控制：火灾发生时,消防控制室根据火灾情况启动相应的排烟风机,当火灾温度达到280℃时,排烟阀熔断关闭,排烟风机吸入口处的280℃防火阀关闭后,联锁停止相应的排烟风机;4 正压送风机控制：火灾发生时,消防控制室根据火灾情况电动开启相应的正压送风口,启动相应的正压送风机;5 事故排风机的控制：本工程直燃机房内设事故风机,正常情况下为通风换气使用,当可燃气体探测器报警时则作为事故风机,由消防控制联动启动使用,火灾发生时作为排烟风机使用;正常时就地手动控制及DDC控制,事故时及火灾发生时由消防中心控制,消防中心具有控制优先权;6 防火卷帘门控制：消防疏散通道上的防火卷帘：感烟探测器动作后,卷帘下降至距地面1.8m；感温探测器动作后,卷帘下降到底;作为消防隔断的防火卷帘：感烟探测器动作后,卷帘直接下降到底;7 火灾时由消防控制室自动控制点亮应急照明;切断与消防无关的所有电源;8 火灾时消防控制室控制所有电梯全部运行至首层,并接收其反馈信号;6.火灾应急广播系统：本工程中的火灾紧急广播系统与日常广播系统合用扬声器及广播线路,前端设备均设在首层消防控制室内,系统采用定压式输出;平时播放背景音乐及日常广播, 当火灾发生时,消防控制室值班人员可根据火灾发生区域,自动或手动进行火灾广播,及时指导人员疏散;在公共走道、电梯厅、门厅、大堂、餐厅、会议室、游泳馆、保健区、重要机房、客房等处均设扬声器,扬声器功率为3W;所有扬声器除部分机房和面积较大的房间为距地挂墙安装外,其他各层均为吊顶上嵌顶安装;广播机柜至扬声器及广播之间连接线路均选用型导线.竖向沿桥架与其他消防线缆分槽在弱电竖井内敷设或线槽加隔板,水平线路穿SC20镀锌焊接钢管在楼板内暗敷;7.消防直通对讲电话系统：消防控制室内设消防直通电话总机,除在消防手动报警按钮处设置电话插孔外,在变配电室、消防水泵房、冷冻站、消防防控制室、电梯机房、排烟机房、补风机房等处设置电话分机,安装高度距地1.4m;消防控制室设置119火警外线电话;8.供电电源、消防线缆敷设及其他：火灾自动报警系统设备均采用双路电源供电并在末端设自动切换装置;消防控制室要求另外设置UPS蓄电池电源作为备用电源,此电源由设备承包商负责提供;所有消防线缆均采用耐火电缆,消防负荷电缆选用WDN-YJFE耐火电缆；一般负荷电缆选用WDZA-YJFFE阻燃电缆;消防负荷电线选用WDN-BYJF导线穿SC金属管；一般负荷电线选用WDZA-BYJF导线穿SC金属管;消防系统的线缆穿钢管暗敷在非燃烧体结构层内,保护层厚度不小于3cm,由顶板接线盒至消防设备一段线路穿金属耐火波纹管;干线线缆沿金属线槽敷设,其所用线槽均为防火保护的封闭式金属线槽;为同一消防设备供电的两路耐火电缆,分别在不同路径的阻燃桥架上敷设；当同一路径敷设时,应采用阻燃线槽并用防火隔板隔开;吊顶内或必须穿钢管明敷的管线,其明敷钢管应做防火处理;火灾自动报警系统的每回路地址编码总数应留15%~20%的余量;火灾自动报警系统接地利用大楼综合接地装置作为其接地极,设独立引下线,引下线采用两根BV-1x35mm2导线各穿PVC40管;要求综合接地电阻值小于1欧姆;9.漏电火灾报警系统电气火灾监控系统作为独立的监视与控制系统叠加于配电系统中,不取代原有配电系统的断路器、漏电断路器等配电元器件的功能,可以通过 I/O 接口提取智能断路器、漏电断路器及漏电附件RCD的报警点信号,构成对漏电热积聚效应可能产生火灾隐患的不同情况,设置疑似隐患预警50mA～300mA及二级阀值报警≥300mA 及500mA功能;电气火灾监控探测器本身内置1路漏电检测及1路温度检测功能,具有8路辅助通道,在10米距离内可以另配置漏电探测器或温度传感器,两种探测器任意组合,每只探测器各占一个地址,即1+8个地址;电气火灾监控探测器和检测探测器安装在配电柜箱内,采用35mm导轨安装,温度传感器,监控探测器及检测探测器安装具体位置没有严格要求,以安装方便为宜;穿电缆线安装时,PE线不能穿过电气火灾监控探测器和检测探测器;电气火灾监控探测器与检测探测器联接信号电缆,建议采用2,≤10米.电气火灾监控CAN总线有极性总长度≤3000米,采用2阻燃双绞软铜线,CAN总线独立穿金属管中,严禁与动力线,照明线,交流线,视频线或广播线穿入同一管中,金属管规格:SC20;10.大空间智能型灭火装置集中控制系统消防水炮控制系统该系统装置24小时全天候工作,当设备监测到火灾后打开相应的电磁阀,启动水泵进行灭火,并反馈信号到联动柜;采用AC220V电源,接地线采用ZRBV4.0m㎡,系统通讯总线采用ZRVVP2x1.5m㎡,启泵线采用RVS2x1.5m㎡.联动柜到水泵控制柜间电线采用BUR4x1.5m㎡,共4根,2根启泵线,2根信号回答线;电线采用金属电线管、槽敷设,不同系统、不同电压的电线不得共用同一电线管;接地采用联合接地,其接地电阻不应大于1欧.电磁阀的功耗是按一次最大同时打开3个电磁阀设计,采用AC220V、50W的电磁阀;该系统可与任何火灾报警控制器通过地址编码模块进行联接,如同一场所中已设有其它系统的火灾报警控制器,只要向本系统提供地址编码来进行连接;如现有其他系统配备有DC24e电源,本系统也可并接其它系统的后备DC24V电源.该系统提供UPS后备电源1000VA,延时1小时;该系统的现场控制箱安装于各区的最底层楼面处,其中心线距该楼面高度为 1.5米,且应周围无明显的障碍物.以便于现场控制;该系统所选用的地址编码模块与火灾报警控制器应为同一厂家产品.该系统所选用的智能灭火系统是由智能灭火装置中的红外探测组件直接通过电气启动水泵进行喷水灭火的. 并非喷淋系统所采用的通过湿式报警阀来进行启动水泵的,故如多系统共用一台水泵时应在喷淋系统湿式报警阀前安装该系统的管道.该系统中电磁阀的安装位置宜靠近灭火装置安装;11.智能消防应急疏散照明指示灯系统本工程设置智能消防应急疏散照明指示灯系统;。
