led太阳能路灯配置有哪些

太阳能LED路灯配置方案太阳能路灯方案、太阳能路灯设计、太阳能LED路灯配置1.系统组成系统由太阳能电池组件部分（包括支架）、LED灯头、控制器、蓄电池箱和灯杆几部分构成；太阳能电池板光效达到127Wp/m2，效率较高，对系统的抗风设计非常有利；灯头部分以1W白光LED集成于印刷电路板上排列为一定间距的点阵作为平面发光源。

蓄电池箱以红砖材质砌成，美观耐用；箱内放置免维护铅酸蓄电池。

充放电控制器放置于灯杆内。

本系统选用阀控密封式铅酸蓄电池，由于其维护很少，故又被称为“免维护电池”，有利于系统维护费用的降低；充放电控制器在设计上兼顾了功能齐备（具备光控、时控、过充保护、过放保护和反接保护等）与成本控制，实现很高的性价比。

2.工作原理系统工作原理简单，利用光生伏特效应原理制成的太阳能电池白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。

蓄电池放电8.5小时后，充放电控制器动作，蓄电池放电结束。

充放电控制器的主要作用是保护蓄电池。

3.设计思想1,太阳能电池组件选型设计要求：长沙地区，负载输入电压24V功耗34.5W，每天工作时数8.5h，保证连续阴雨天数7天。

⑴长沙地区近二十年年均辐射量107.7Kcal/cm2，经简单计算北京地区峰值日照时数约为3.424h；⑵负载日耗电量 = = 12.2AH⑶所需太阳能组件的总充电电流= 1.05×12.2×÷（3.424×0.85）=5.9A在这里，两个连续阴雨天数之间的设计最短天数为20天，1.05为太阳能电池组件系统综合损失系数，0.85为蓄电池充电效率。

⑷太阳能组件的最少总功率数= 17.2×5.9 = 102W选用峰值输出功率110Wp、单块55Wp的标准电池组件，应该可以保证路灯系统在一年大多数情况下的正常运行。

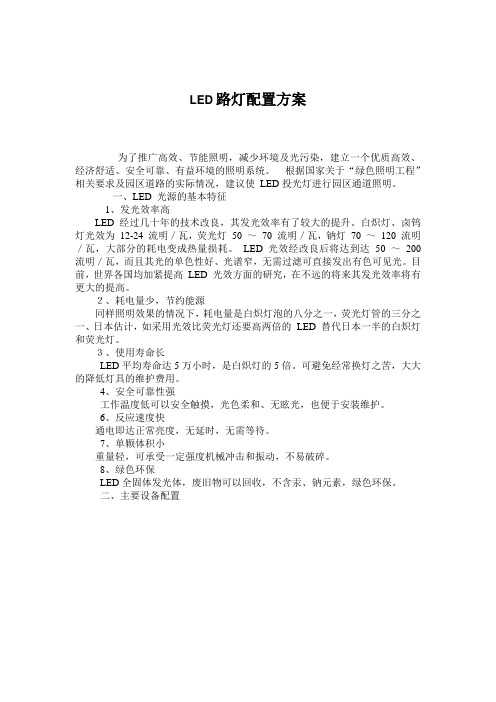

LED路灯配置方案
为了推广高效、节能照明，减少环境及光污染，建立一个优质高效、经济舒适、安全可靠、有益环境的照明系统。

根据国家关于“绿色照明工程”相关要求及园区道路的实际情况，建议使LED投光灯进行园区通道照明。

一、LED 光源的基本特征
1、发光效率高
LED 经过几十年的技术改良，其发光效率有了较大的提升。

白炽灯、卤钨灯光效为12-24 流明／瓦，荧光灯50 ～70 流明／瓦，钠灯70 ～120 流明／瓦，大部分的耗电变成热量损耗。

LED 光效经改良后将达到达50 ～200 流明／瓦，而且其光的单色性好、光谱窄，无需过滤可直接发出有色可见光。

目前，世界各国均加紧提高LED 光效方面的研究，在不远的将来其发光效率将有更大的提高。

２、耗电量少，节约能源
同样照明效果的情况下，耗电量是白炽灯泡的八分之一，荧光灯管的三分之一、日本估计，如采用光效比荧光灯还要高两倍的LED 替代日本一半的白炽灯和荧光灯。

３、使用寿命长
LED平均寿命达5万小时，是白炽灯的5倍。

可避免经常换灯之苦，大大的降低灯具的维护费用。

4、安全可靠性强
工作温度低可以安全触摸，光色柔和、无眩光，也便于安装维护。

6、反应速度快
通电即达正常亮度，无延时，无需等待。

7、单颗体积小
重量轻，可承受一定强度机械冲击和振动，不易破碎。

8、绿色环保
LED全固体发光体，废旧物可以回收，不含汞、钠元素，绿色环保。

二、主要设备配置。

太阳能LED路灯主要技术要求：（一）、5m 20瓦太阳能路灯具体配件技术要求：1、灯杆：1.1杆高: 5米。

杆壁厚：3.5mm。

端部径：75mm。

底部径：150 mm。

灯杆的强度和硬度符合国家有关标准，使用寿命15年以上。

1.2法兰板采用等离子切割成形，周边光洁，无毛刺，孔位准确。

1.3 支架与主杆采用插接式，便于镀锌、喷塑、运输、安装；灯杆直线度偏差不大于全长0.1%。

1.4灯杆外热镀锌，锌层光滑、均匀、附着力高；锌层厚度≥85um，防腐寿命达30年以上；灯杆的寿命一般可达到50年。

1.5 喷塑灯杆表面热镀锌后经表面处理后，采用纯聚酯塑粉进行喷涂，塑层厚度不小于100um，表面光滑，不变色，无流挂，无剥落等现象，寿命达20年以上。

1.6 抗风能力大于40m/s，抗震度大于8级，抗拉强度≥345N/mm²，保证整杆路灯在恶劣天气状况正常工作；1.7 包装：采用塑泡纸包装；2、支架2.1 采用钢管（除与主杆连接部分外）经模压成形后，拼焊而成。

2.2 外表面采用热镀锌处理，锌层厚度≥85um，防腐寿命达30年以上。

2.3 喷塑支架表面热镀锌后经表面处理，采用纯聚酯塑粉进行喷涂，塑层厚度不小于100um，表面光滑，不变色，无流挂，无剥落等现象，寿命达20年以上。

2.4 支撑杆、横档为优质低碳钢材，无凹陷等明显痕迹，并与主杆一样采用热镀锌，喷塑。

2.5 包装：采用塑泡纸包装。

3、LED灯具3.1 灯具光源功率为20W，光通亮≥120LM/W，色温4000-6500K；3.2 LED数量：20PCS3.3 工作电压：12V；3.4 灯具效率达到78%以上；3.5 灯具防护等级达IP65以上；灯具所有接缝处均采用新型硅橡胶密封圈，防止喷水、蚊虫、灰尘进入；3.6 外壳防护性能：II级；3.7 触电防护等级：I类；3.8 工作环境：-35℃~60℃；3.9 使用寿命≥80000小时；3.10灯具外壳设置防脱落装置且安装防浪涌保护器。

太阳能路灯配置方案太阳能路灯：8米高灯杆，4.5mm,30w,15wLED,每天8小时，2个阴雨天，太阳板120w/1440元，蓄电池120AH/1560元（75AH）8米灯杆/1550元，控制器180元，支架180元，蓄电池箱150元，电线及其他250元，LED灯头30w980元，15w498元，计6788元，税750元，管理费及利润10%，常州交货价8291元。

（不含运费及安装费）以下是一款8米太阳能路灯的配置方案，仅作参考：1、系统基本组成简介系统由太阳能电池组件部分（包括支架）、光源、控制箱（内有控制器）等几部分构成；太阳能电池板光效效率较高，对系统的抗风设计非常有利；蓄电池箱做地埋式设计，美观耐用、方便更换；蓄电池箱内放置免维护铅酸蓄电池和充放电控制器。

本系统选用阀控密封式免维护铅酸蓄电池，由于其维护很少，故又被称为“免维护电池”，有利于系统维护费用的降低；充放电控制器是路灯的重要部件，在设计上兼顾了功能齐备（具备光控、时控、过充保护、过放保护、反接保护、温度调节、市电转换等功能）与成本控制，实现很高的性价比；2、系统原理3、系统设计思想：一盏太阳能路灯为一套独立供电系统，光源采用高光效、高节能性的LED节能灯，该产品光效可达80lm/W，以上节能效果可达55%，是目前世界上应用于太阳能照明方面最好的一款光源产品。

蓄电池采用地埋式，蓄电池箱采用防腐材料加工而成，可有防盗、防水、易于维修等作用。

二设备选型及介绍1路灯灯杆灯杆选用优质钢材并经过热镀锌防腐处理，灯杆体内穿线孔直径不超过5㎝，法兰与灯杆连接处有加强筋，抗风力10级以上，使用寿命＞30年。

2 太阳能电池组件设计选型设计拟采用SunboST070-12ST型单晶硅太阳电池组件。

实际测试功率≥光源所需配置功率，12年内输出功率不低于90%。

13年到25年内输出功率不低于80%，正常工作环境温度计-40℃～85℃之间，抗直径25㎜以下冰雹以每秒≤2400帕，雪载测试≤5400帕，防风强度正面教育113磅每平方英尺，组件背面50磅每平方英尺。

一：太阳能板规格参数1. 单晶硅太阳能板2.功率：60W/4PCS(二串二并)3.最佳工作电压Vm(V) 17.2V4.最佳工作电流Im(A) 6.93.495.转换效率：17%6.尺寸：1000mm*515mm*35mm7.重量：10KG二：蓄电池规格参数1.鉛酸蓄電池2.电压：12V3.短路电流：2450A4.容量：60AH/4PCS(二串二并)5.尺寸：L348mm*W168mm*H1786.重量：22KG三：LED小区灯规格参数1.型号:J ST080-B2.工作电压:DC12V3.灯具总功耗：80W4.灯具光通量：5600Lm5.中心照度:(高度=5.5m):>55Lux6.相关色温：5600K7.光束角(度）： >130度8.工作温度：-30℃～55℃9.工作湿度:10%～90%PH10.贮存温度-40℃～80℃11.LED寿命≥50000H12.防护等级IP65四：控制系统规格参数1.额定充电电流：10A2.额定负载电流：10A3.系统电压：12V／24V4.过载、短路保护：1.25倍额定电流2秒.5.空载损耗：≤6mA6.充电回路压降不大于：0.26V7.放电回路压降不大于：0.15V8.过充电压保护：14.4V/28.8V9.过放电压保护:11.0V/22.0V11.内置TVS,防雷等级达3KV13.防水等级:IP5514.外形尺寸：165mm*114mm*34mm15.控制器重量：374G五：使用操作说明：1.充电及超压指示：当系统连接正常，且有阳光照射到光电池板时，充电指示灯（1）为绿色常亮，表示系统充电电路正常；当充电指示灯（1）出现绿色快速闪烁时，说明蓄电池电压不够，处理见故障处理内容；充电过程使用了PWM方式，如果发生过放动作，充电先要达到提升充电电压，并保持10分钟，而后降到直充电压，保持10分钟，以活激蓄电池，避免硫化结晶，最后降到浮充电压，并保持浮充电压。

太阳能路灯价格及路灯配置方案太阳能路灯配置方法要求：灯杆总高5米，LED18W光源灯头，每天亮灯6小时，保证连续阴雨4-5天正常照明。

单杆系统配置：（亮灯时间要求不同配置则不同）1、单晶硅太阳能电池板型号： 65W 1块2、太阳能路灯控制器型号： 5A12V 1台3、太阳能免维护铅酸蓄电池 12V/65AH 1只4、LED光源路灯灯头型号： LED18W 1盏5、灯杆及太阳能板支架定做5米 1杆6、防水蓄电池箱及辅件定做 1套配件说明（单套）：1、单晶硅太阳能电池板：单面规格为65W单晶硅太阳能电池板，共1块。

技术参数如下：本设计采用单晶硅65W封装，组件采用高强度、高透明钢化玻璃、高转换效率硅片、EVA、TPT层压而成，组件转换效率高，质量优良，组件寿命为25年。

额定电压： DC12V额定功率： 65W单点配置： 65W*1寿命： 25年2、太阳能专用免维护蓄电池：蓄电池配置为密封阀控式铅酸免维护铅酸蓄电池。

型号： 12V/65AH容量： 65AH3. 太阳能路灯控制器： 12V5A本控制器专为太阳能直流供电系统、太阳能直流路灯系统设计，并使用了专用电脑芯片的智能化控制器。

采用一键式轻触开关，完成所有操作及设置。

具有短路、过载、独特的防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。

本控制器通过电脑芯片对蓄电池的端电压、放电电流、环境温度等涉及蓄电池容量的参数进行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高效、高准确率控制，并采用了高效PWM蓄电池的充电模式，保证蓄电池工作在最佳的状态，大大延长蓄电池的使用寿命。

具有多种工作模式、输出模式选择，满足用户各种需要。

4．LED路灯光源DC12V18W本系统选择高品质LED路灯灯头，采用单颗1W大功率LED光源，具有长寿命、节能、环保、高效、无频闪等特点。

适用于城市道路、居住区、工业区、人行道、广场、公园、学校、别墅、等场所照明。

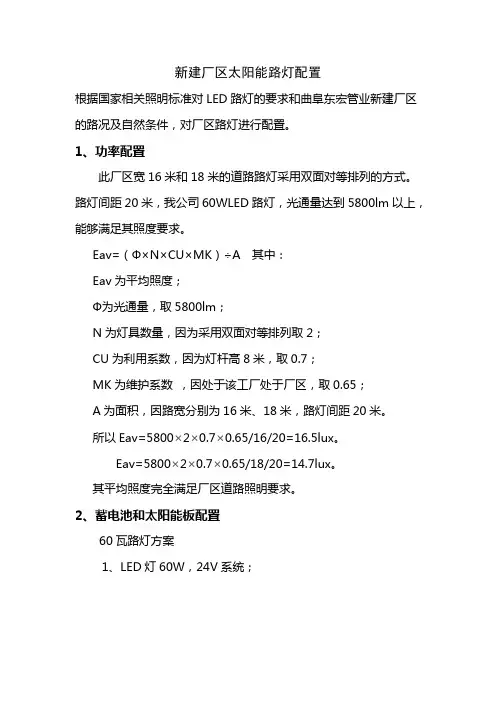

新建厂区太阳能路灯配置根据国家相关照明标准对LED路灯的要求和曲阜东宏管业新建厂区的路况及自然条件，对厂区路灯进行配置。

1、功率配置此厂区宽16米和18米的道路路灯采用双面对等排列的方式。

路灯间距20米，我公司60WLED路灯，光通量达到5800lm以上，能够满足其照度要求。

Eav=（Ф×N×CU×MK）÷A 其中：Eav为平均照度；Ф为光通量，取5800lm；N为灯具数量，因为采用双面对等排列取2；CU为利用系数，因为灯杆高8米，取0.7；MK为维护系数，因处于该工厂处于厂区，取0.65；A为面积，因路宽分别为16米、18米，路灯间距20米。

所以Eav=5800×2×0.7×0.65/16/20=16.5lux。

Eav=5800×2×0.7×0.65/18/20=14.7lux。

其平均照度完全满足厂区道路照明要求。

2、蓄电池和太阳能板配置60瓦路灯方案1、LED灯60W，24V系统；2、曲阜当地日均有效光照以4h计算；3、每日放电时间6小时；4、满足连续阴雨天4天。

另加阴雨前一夜的用电，计5天。

电流＝ 60W÷24V ＝2.5 AWP÷17.4V ＝（2.5A × 6h × 120％）÷ 4 hWP ＝ 78.3W实际恒流源损耗、线损等综合损耗在20％左右电池板实际需求＝78.3W × 120％＝ 93.96W实际配电池板需一块100W 24V计算蓄电池＝2.5A × 6h ×（4＋1）天＝ 2.5A × 30h＝75AH蓄电池充、放电预留20％容量；路灯的实际电流在2A以上（加 20％损耗，包括恒流源、线损等）实际蓄电池需求＝100AH 加20％预留容量、再加25％损耗 75AH ÷ 80% × 125% ＝ 117.5AH实际配蓄电池两块 120AH 12V方案报价：审核：批准：日期：2013.1.8。

二、具体配置及技术参数要求：所安装太阳能路灯光源为LED组合光源，系统工作电压为12V，单颗功率1—3w,单颗LED恒流源控制在320—350毫安，≥10小时照明/天，必须加载恒流源，前5小时全功率工作，后5小时半功率工作，要求半功率模式为整体注：1.本次招标货物须提供非进口产品，技术参数中的＊号项为投标人必需满足项，否则视为无效投标文件。

2.本招标项目需求及技术要求提出的各项功能要求和技术指标是对本项目的最基本要求，并未对一切细节做出全部详细规定，也未充分引述有关标准和规范的条文，投标人所有与本项目有关的技术标准均应不低于投标时已颁布的国家和行业标准，或相应的国际标准的有关条文。

使用最新的专利和保密专利需特别说明。

投标人所提供的货物在技术与功能等方面应等同于或高于上述技术、功能要求。

3.报价说明：投标报价除应计算太阳能路灯主材价格外，还应充分考虑路灯基坑、砼基础、预埋件等工程费用。

一旦中标，投标报价将不能调整，本项目无任何现场签证结算；提供货物的运输、装卸、安装、调试、场地恢复、验收等与伴随货物交运及售后服务的有关费用，其费用包含在合同价中。

4.铭牌和标志（1）所有灯杆、灯具和主要元器件及其附件都要有铭牌和标志。

（2）铭牌和标志应符合中国国家标准的有关规定，铭牌应安装在适当位置，且能方便地看清铭牌上的内容。

标志应字迹清晰且不易损坏脱落。

（3）铭牌上应包括以下内容：①制造厂家名称和商标②型号、名称和出厂编号③出厂日期④主要的额定参数⑤防护等级（4）试验：设备安装完毕后要进行现场试验，中标单位须派专人参加。

5.质量保证及售后服务要求（1）中标人应按招标文件规定的货物性能、技术要求、质量标准向采购人提供未经使用的全新产品。

（2）中标人提供货物的太阳能板和蓄电池质量保证期为五年，其他部位质量保证期为三年（自货物验收合格之日起计算）。

在质量保证期内因货物本身的质量问题发生故障，中标人应负责免费更换。

对达不到技术要求者，根据实际情况，经双方协商，可以按以下办法处理：①更换：由中标人承担所发生的全部费用。
