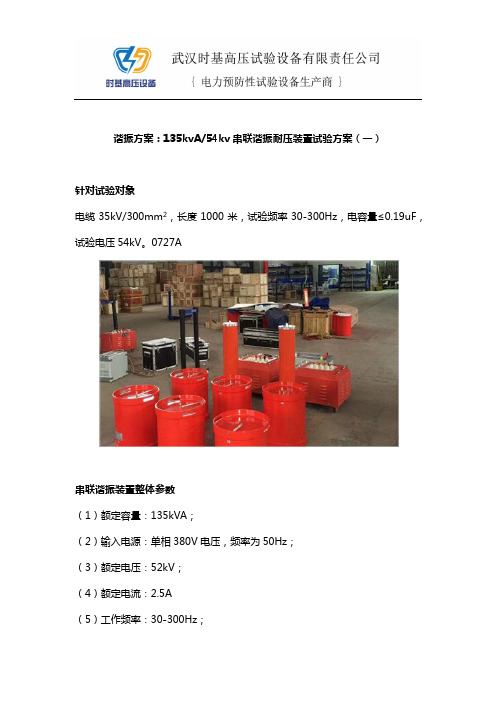

谐振方案：135kvA/54kv串联谐振耐压装置试验方案（一）针对试验对象电缆35kV/300mm2，长度1000米，试验频率30-300Hz，电容量≤0.19uF，试验电压54kV。
0727A串联谐振装置整体参数（1）额定容量：135kVA；（2）输入电源：单相380V电压，频率为50Hz；（3）额定电压：52kV；（4）额定电流：2.5A（5）工作频率：30-300Hz；（6）波形畸变率：输出电压波形畸变率≤1%；（7）工作时间：额定负载下允许连续60min；过压1.1倍1分钟；（8）温升：额定负载下连续运行60min后温升≤65K；（9）品质因素：装置自身Q≥30(f=45Hz)；（10）保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；（11）测量精度：系统有效值1.5级；参数计算方式35kV，300平方毫米交联电缆1km，试验频率30~300HZ,电容量≤0.19μF，试验电压52kV，频率取37Hz，试验电流I=2πfCU试=2π×37×0.19×10-6×52×103=2.3A对应电抗器电感量L=1/ω2C=96H 单节电抗器电感量为96H设计四节电抗器，使用电抗器2节串联2组并联，则单节电抗器为33.75kVA/27kV/1.25A/96H装置容量定为135kVA/54kV，分四节电抗器，电抗器单节为33.75kVA/27kV/1.25A/96H通过组合使用能满足上述被试品的试验要求。
135kvA/54kv串联谐振耐压装置试验方案完全满足35kV/300mm2交联电缆（试验电压52KV），长度1000m的使用要求，测量时采用2节电抗器串联2节并联，激励变压器选择3kV抽头输出。
变频串联谐振试验装置技术方案XB(f)-270kVA-270kV-45kV_II)-1–XB(f)-270kV A/270kV，，45kV变频变频串联谐振串联谐振试验试验装置装置技技术术方方案案-2–XB(f)-270kV A/270kV/45kV调频式串联谐振试验装置调频式串联谐振试验装置一、一、被试品对象及试验要求被试品对象及试验要求1、50000kV A/110kV电力变压器的交流耐压，电容量≤0.015μf，试验频率为45-65Hz，试验电压160kV。
2、35kV/300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。
3．10kV/300mm2电缆3000m，电容量≤1.12μF，试验频率为30-300Hz,试验电压22kV。
4.110kV断路器、线路绝缘子、隔离开关、GIS及CT、PT等电气设备的交流耐压，试验频率为30-300HZ，最高试验电压265kV。
5、10000kW以下同步电机的交流耐压，试验电压16kV。
二、二、工作环境工作环境1.环境温度：－150C–400C;2.相对湿度：≤90%RH;3.海拔高度:≤1500米；三、三、装置主要技术参数及功能装置主要技术参数及功能 1.额定容量：270kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：45kV；135kV；270kV4.额定电流：6A；2A；1A；5.工作频率：30-300Hz；-3–6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、四、设备遵循标准设备遵循标准GB10229-88《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》GB1094.1-GB1094.6-96《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、五、装置容量确定装置容量确定35kV/300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。
变频串联谐振试验装置试验接线及操作步骤
变频串联谐振试验装置集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。
由于系统Q值较高(30-120)，有效地解决了由于电源容量的不足对现场试验的制约。
变频串联谐振试验装置试验接线及操作步骤：
试验操作步骤
1.根据各种试品接线方法，保证各点的接触良好，保证一点接地，且接地点距分压器zui近。
2.确保连接无误后接通电源。
3.打开主机电源开关会显示主菜单
4.将光标移至：试验参数设置；按确认键。
进行各项参数的修改，用上下左右和确认键执行。
然后返回主菜单。
5. 将光标移至：系统参数设置：按确认键。
进行时间参数的修改，用上下左右和确认键执行。
6. 将光标移至：进入试验：按确认键。
7.电压选择试验方法，进行试品的试验，用确认键执行。
8. 选择手动试验时，首先进行的是找到试品谐振点，用上下键进行，使试验电压在最高点；在完成了此项操作后请按面板调压键用左右键移位，上键增加激励功率当接近试验电压后用右移键将光标移至小数点后慢慢增加功率防止试品击穿，到额定电压后主机开始自动计时至设定时间退出试验。
选择自动试验时只要按了确认键就不要这些操作了。
9.进入试验前注意试品的安全距离，确保人生安全。
10.主菜单的测试操作项请你不要任意改动，防止丢失。

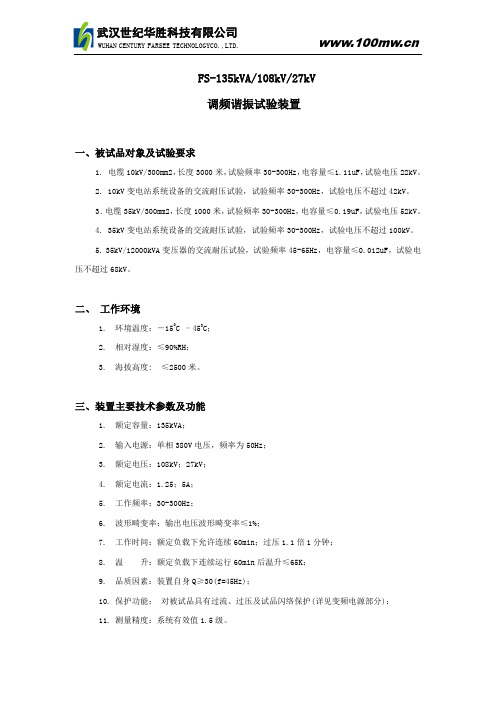

FS-135kVA/108kV/27kV调频谐振试验装置一、被试品对象及试验要求1. 电缆10kV/300mm2，长度3000米，试验频率30-300Hz，电容量≤1.11uF，试验电压22kV。
2. 10kV变电站系统设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV。
3．电缆35kV/300mm2，长度1000米，试验频率30-300Hz，电容量≤0.19uF，试验电压52kV。
4. 35kV变电站系统设备的交流耐压试验，试验频率30-300Hz，试验电压不超过100kV。
5. 35kV/12000kVA变压器的交流耐压试验，试验频率45-65Hz，电容量≤0.012uF，试验电压不超过68kV。
二、工作环境1.环境温度：－150C –450C；2.相对湿度：≤90%RH；3.海拔高度: ≤2500米。
三、装置主要技术参数及功能1.额定容量：135kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：108kV；27kV；4.额定电流：1.25；5A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级。
四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定35kV，300平方毫米交联电缆1km，试验频率30~300HZ,电容量≤0.19μF，试验电压52kV。
调频式串联谐振试验装置技术方案(BPZ-HT-kVA-22kVI)嘿，小伙伴们，今天我来给大家详细介绍一款黑科技产品——调频式串联谐振试验装置，型号BPZ-HT-kVA-22kVI。
这款装置在电力系统调试和维护中可是发挥着重要作用哦！下面我们就来聊聊这款装置的技术方案。
咱们得明确这款装置的用途。
调频式串联谐振试验装置主要用于高压电缆、变压器、电容器等设备的交流耐压和局部放电试验。
它能模拟实际运行中的电压波形，检测设备在高压下的绝缘性能，确保电力系统的安全稳定运行。
我们来看看这款装置的亮点：一、技术参数1.额定电压：22kV2.额定容量：kVA（可根据用户需求定制）3.谐振频率：20Hz-300Hz4.频率分辨率：0.1Hz5.谐振电流：0-100A6.谐振电压：0-22kV7.谐振功率：0-100kW8.工作温度：-10℃至+50℃9.相对湿度：≤95%二、技术创新1.采用调频技术，实现宽频率范围内的高精度谐振试验。
2.采用先进的微电脑控制系统，实现一键启动，自动完成试验过程。
3.具有完善的保护功能，如过压、过流、短路等保护，确保试验安全。
4.配备高精度传感器，实时监测试验数据，保证试验结果的准确性。
5.支持远程控制，方便用户操作。
三、操作流程1.开机自检：启动装置，系统自动进行自检，确保各项功能正常。
2.参数设置：根据试验需求，设置电压、频率、电流等参数。
3.谐振试验：按下启动按钮，装置自动进入谐振状态，开始试验。
4.数据监测：试验过程中，实时显示电压、电流、频率等数据。
5.结果分析：试验结束后，自动试验报告，方便用户分析。
四、售后服务1.提供免费的技术培训，教会用户熟练操作。
2.设备质保期为一年，质保期内免费维修。
3.提供终身的技术支持和咨询服务。
说了这么多，相信大家对这款调频式串联谐振试验装置(BPZ-HT-kVA-22kVI)已经有了初步的了解。
这款装置凭借其优越的性能和便捷的操作，已经成为电力系统调试和维护的得力。
变频串联谐振试验装置操作步骤及注意事项
一、变频串联谐振试验装置操作步骤
1、变频串联谐振试验装置安装操作
（1）安装电机
将变频串联谐振试验装置安装在固定的电机安装位置上，电机应当与机箱的凸起位置垂直对齐，并将振动测量仪的测试轴安装在机箱的凸起位置上，以获取准确的振动值。
（2）连接电缆
将变频串联谐振试验装置与电机的接线盒进行电缆连接，确保接线正确，并将变频器的输出信号，调节信号，振动测量仪的供电信号，控制信号，连接到接线柜中的对应接口上，确保各种信号的正确连接。
（3）安装启动设备
安装启动设备，确保启动按钮在合适的位置，以便于操作人员可以自行启动和停止装置运行。
（4）安装保护装置
在变频串联谐振试验装置的运行过程中，应安装相应的保护装置，以确保装置在合理的转矩下运行，并防止过载、欠载和短路等情况发生。
2、调试变频串联谐振试验装置
（1）校准变频器
首先，校准变频器，按照变频器的使用说明，按需要进行参数设置，以确保变频器可以正确工作。
（2）校准振动测量仪
校准振动测量仪，以确保振动测量仪可以准确地测量电机的振动特性值。
串联谐振试验方案一、试验目的。
咱为啥要做这个串联谐振试验呢？就是为了好好检查电气设备的绝缘性能呀。
就像给设备做个超级体检，看看它在特定频率下是不是能扛得住，有没有啥隐藏的小毛病，确保它在实际运行的时候不会突然掉链子。
二、试验设备。
1. 串联谐振试验装置。
这可是咱们的大主角，就像一个超级魔法盒，能够产生特定频率的谐振电压。
这个装置得是靠谱的，要满足咱们试验的电压和容量要求。
2. 高压分压器。
这就像是一个小侦探，负责准确测量试验中的高压数值，告诉我们到底加了多高的电压，可不能有偏差，不然这试验结果就乱套了。
3. 示波器（可选）示波器就像是一个画家，能把电压和电流的波形画出来。
如果我们想更深入地了解试验过程中的电气信号变化，有它就特别方便，不过要是要求不那么高，有时候也可以不用。
三、试验前准备。
1. 设备检查。
在开始折腾之前，先得好好看看这些设备是不是都健康。
检查串联谐振装置的接线有没有松松垮垮的，各个功能按钮是不是都听话；高压分压器的绝缘有没有破损，连接头是不是拧紧了。
这就好比出门前检查自己的鞋带系好了没，衣服拉链拉好了没，可不能马虎。
2. 被试品准备。
对于被试的电气设备，也要给它收拾利落。
把表面的灰尘、脏东西都清理干净，要是设备周围有什么乱七八糟的东西可能会影响试验的，也都挪开。
就像给病人做检查之前，先把身体擦干净一样。
3. 安全措施。
安全可是超级重要的大事！在试验场地周围设置好围栏，就像给这个危险区域画个圈，写上“闲人勿进”。
而且操作人员得穿上绝缘鞋、戴上绝缘手套，这就像给我们自己穿上了一层保护铠甲。
四、试验步骤。
1. 接线。
按照设备的说明书，小心翼翼地把串联谐振装置和被试品、高压分压器等连接起来。
这接线就像拼图一样，得一块一块对好位置，接错了可就麻烦大了。
而且每接好一根线，还得拽一拽，确保它稳稳当当的。
2. 设置参数。
在串联谐振装置上设置好试验所需的频率、电压等参数。
这就像厨师做菜的时候按照菜谱放调料一样，每个参数都得准确无误。
串联谐振试验方案_串联谐振试验方案如何指定串联谐振试验方案_串联谐振试验方案如何指定，我们先来看看串联谐振的一些根本参数和需求HZXZ串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。
变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。
变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。
并为整套设备提供电源。
励磁变压器的作用是将变频电源输出的电压升到适宜的试验电压。
高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。
串联谐振可以用来干什么"串联谐振用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

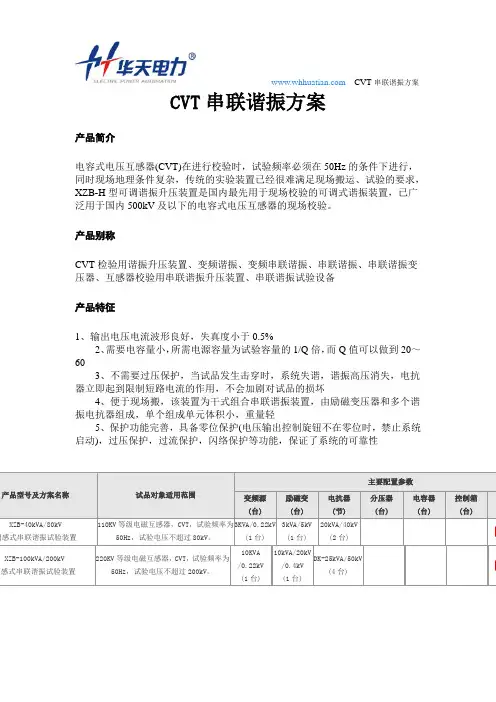

变频串联谐振试验装置主要针对6kV-500kV电力变压器、GIS、开关、母线、套管、互感器等变电站容性设备，6kV-220kV高压交联电缆，出口电压20kV及以下电压等级的电动机/发电机等交流耐压试验，及其35kV、66kV、110kV、220kV、330kV、500kV电压等级CVT升压校验试验。
如何选择适宜的串联谐振设备.为了选择适宜的串联谐振设备，请提供以下技术参数1、变压器：电压等级〔如10/35/110/220kV等〕；最大容量；试验性质〔中性点耐压或全绝缘耐压〕单相对地电容量；2、电力电缆：电压等级〔如10/35/110kV等〕；最大长度；截面积；3、发电机、电动机：电压等级〔出口电压或称工作电压〕试验电压〔最高耐压值〕单相对地电容量X围，如0.2-0.55uF；4、GIS：电压等级〔或称工作电压〕；试验电压〔最高耐压值〕；间隔数量；5、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级〔或称工作电压〕；试验电压〔最高耐压值〕；6、CVT效验：电压等级〔或称工作电压，如35/110/220规格等〕；试验电压〔最高耐压值〕电容量X围〔如0.005-0.02uF〕。

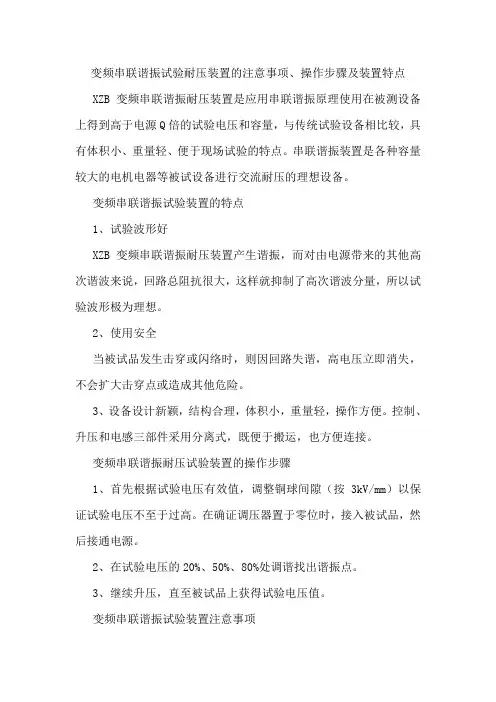

变频串联谐振试验耐压装置的注意事项、操作步骤及装置特点
XZB变频串联谐振耐压装置是应用串联谐振原理使用在被测设备上得到高于电源Q倍的试验电压和容量，与传统试验设备相比较，具有体积小、重量轻、便于现场试验的特点。
串联谐振装置是各种容量较大的电机电器等被试设备进行交流耐压的理想设备。
变频串联谐振试验装置的特点
1、试验波形好
XZB变频串联谐振耐压装置产生谐振，而对由电源带来的其他高次谐波来说，回路总阻抗很大，这样就抑制了高次谐波分量，所以试验波形极为理想。
2、使用安全
当被试品发生击穿或闪络时，则因回路失谐，高电压立即消失，不会扩大击穿点或造成其他危险。
3、设备设计新颖，结构合理，体积小，重量轻，操作方便。
控制、升压和电感三部件采用分离式，既便于搬运，也方便连接。
变频串联谐振耐压试验装置的操作步骤
1、首先根据试验电压有效值，调整铜球间隙（按3kV/mm）以保证试验电压不至于过高。
在确证调压器置于零位时，接入被试品，然后接通电源。
2、在试验电压的20%、50%、80%处调谐找出谐振点。
3、继续升压，直至被试品上获得试验电压值。
变频串联谐振试验装置注意事项
1、做谐振试验时，其可调电感的一端必须接变压器3kV输出端（此时35kV端空载）。
2、回路要可靠接地。
3、出调找谐振点时应在低电压下调解，以免在被试品上产生过高的电压。
4、当被试品发生闪络或放电时，应立即把电压降到零，并断开电源。
5、做线棒耐压时，断开变压器3kV输出端、直接将被试品接变压器35kV输出端。
1350kVA/540KV调频式串联谐振试验装置技术方案一、产品概述该装置主要针对20kV水力发电机组，110kV电力电缆，220kV套管、GIS、母线开关、绝缘子、电力变压器等所有电气主设备的交流耐压试验设计制造。
电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。
是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。
此设备是由我公司多年生产经验与市场客户反馈升级的第四代交流耐压谐振试验装置，区别于以前设备黑白屏触摸模拟数字处理控制灵敏度低，输入电源只能单项选择。
第四代交流耐压谐振试验装置人机界面采用32位RISC CPU 和精简的LINX内核，7寸电容触摸大屏真彩图形格式，触摸灵敏度高，试验谐振频率曲线、升压曲线、计时曲线真实有效反馈与界面，保护功能更灵敏，最大优点是不受输入电源限制220V与380V都可做为设备工作电源。
二、被试品对象1.20kV/360MW水力发电机的交流耐压试验，最大电容量≤1.6uF，试验频率45-65Hz，最高试验电压43kV。
2. 110kV/400mm2电缆2km的交流耐压试验，最大电容量≤0.33uF，试验频率30-300Hz，最高试验电压128kV。
3. 110kV/2000mm2电缆0.75km的交流耐压试验，最大电容量≤0.2625uF，试验频率30-300Hz，最高试验电压128kV。
4．220kV系统电压等级GIS，高压套管、开关等变电站设备的交流耐压试验，试验频率30-300Hz，最高试验电压495kV。
5. 220kV/80000kV A主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过160kV。
工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/T311.1-1997 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》GB1094.3-2003 《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/T3859.2-1993 《半导体变流器应用导则》GB/T2423.8-1995 《电工电子产品基本环境试验规程》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》四、装置系统的整体参数a) 额定容量：1350kV A；b) 输入电源：单相220V/380V电压，频率为50Hz；c) 额定电压：45kV；135kV；540kVd) 额定电流：30A；10A；2.5A；e) 工作频率：30～300Hz；f) 波形畸变率：输出电压波形畸变率≤1%；g) 工作时间：额定负载下允许连续60min；h) 温升：额定负载下连续运行60min后温升≤65K；i) 品质因素：装置自身Q≥30(f=45Hz)；j) 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分) k) 测量精度：系统有效值1.0级；五、装置容量确定：1）.20kV，360MW水力发电机的交流耐压试验，电容量≤1.6μF，试验频率为45-65Hz，试验电压43kV。
频率取50Hz=2π×50×1.6×10-6×43×103=21.6A试验电流 I=2πfCU试对应电抗器电感量 L=1/ω2C=6.3H2）.110kV，400mm²及以下，2km电缆交流耐压试验，电容量≤0.33μF，试验频率为30-300Hz，试验电压128kV。
频率取35Hz=2π×35×0.33×10-6×128×103=9.28A试验电流 I=2πfCU试对应电抗器电感量 L=1/ω2C=62.7H3）.110kV，2000mm²及以下，0.75km电缆交流耐压试验，电容量≤0.2625μF，试验频率为30-300Hz，试验电压128kV。
频率取35Hz试验电流 I=2πfCU=2π×35×0.2625×10-6×128×103=7.38A试对应电抗器电感量 L=1/ω2C=78.8H※：根据以上各项目试验电压、电流、频率、电感量即设计十二节电抗器，使用电抗器十二节组合串联或并联完成以上各项试验要求和目的,则单节电抗器为112.5kVA/45kV/2.5A/80H验证：1、20kV，360MW水力发电机的交流耐压试验，电容量≤1.6μF，试验频率为45-65Hz，试验电压43kV。
☆：使用电抗器12节并联,此时电感量为80/12=6.6H试验频率f=1/2π√LC=1/(2×3.14×√6.6×1.6×10-6)=48.7Hz=2π×48.7×1.6×10-6×43×103=21A试验电流 I=2πfCU试验证：2、110kV，400mm²及以下，2km电缆交流耐压试验，电容量≤0.33μF，试验频率为30-300Hz，试验电压128kV。
☆：使用电抗器12节三串并四组并联,此时电感量为（80*3）/4=60H 试验频率f=1/2π√LC=1/(2×3.14×√60×0.33×10-6)=35.8Hz试验电流 I=2πfCU=2π×35.8×0.33×10-6×128×103=9.5A试验证：3、110kV，2000mm²及以下，0.75km电缆交流耐压试验，电容量≤0.2625μF，试验频率为30-300Hz，试验电压128kV。
☆：使用电抗器12节三串并四组并联,此时电感量为（80*3）/4=60H 试验频率f=1/2π√LC=1/(2×3.14×√60×0.2625×10-6)=40.1Hz试验电流 I=2πfCU=2π×40.1×0.2625×10-6×128×103=8.5A试总结:装置容量定为1350kVA/540KV;分十二节电抗器，电抗器单节为112.5kVA/45kV/2.5A/80H通过组合使用能满足上述被试品的试验要求。
六、试验时使用关系列表试验时使用关系列表七、系统配置及其参数1.激励变压器75kV A/25kV/7.5kV/5k/0.2kV/0.4kV 1台a) 额定容量：75kV Ab) 输入电压：400V，单相/30~300Hzc) 输出电压：25kV；7.5kV；5kVd) 结构：油浸式e) 重量：约180 kg2.变频电源75kW/220V/380V 1台a)额定输出容量：75kWb)工作电源：220V/380V，工频/50Hzc)输出电压：0 – 400V，单相/30~300Hzd)额定输入电流：197.3Ae)额定输出电流：187.5Af)输出波形：正弦波g)电压分辨率：0.01kVh)电压测量精度：0.5%i)频率调节范围：30 – 300Hzj)频率调节分辨率：≤0.1Hzk)频率稳定度：0.1%l)运行时间：额定容量下连续60minm)额定容量下连续运行60min元器件最高温度≤65K;n)噪声水平：≤50dBo)结构尺寸：长800mm*宽600mm*高1200mm (大约)p)重量：约50 kgq)可实现以下功能一、内部由嵌入式触摸屏控制,操作功能得到优化,操作简单二、自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz三、自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程四、自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
五、耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作六、全压输出保护：在调压过程中，严格保证变频电源不会全电压输出七、软件经过严格模拟运行检验，运行安全、稳定、可靠八、自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；九、液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流十、保护功能：具有断电、过流、过压及闪络保护功能；a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。
不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿d)断电保护：试验电源断电后，装置能快速保护十一、变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动十二、外观及操作界面充分采用人性化设计，美观大方，操作简便3. 高压电抗器112.5kV A/45kV 12节a) 额定容量：112.5kV Ab) 额定电压：45kVc) 额定电流：2.5Ad) 电感量：80H/单节e) 品质因素：Q≥50 (f=45Hz)；f) 结构：干式g) 重量：约90kg4、电容分压器550kV -350 pF （分三节，单节为183kV/ 1050PF）1套a) 额定电压：550KVb) 高压电容量：350pFc) 介质损耗：tgσ≤0.15%；e) 分压比：1000：1f) 测量精度：1.0级g) 重量：约15kg八、系统的基本配置（一）配置设备一览表（二）设备附件及相关资料一览表九、售后服务●该设备到货后，供方负责该套设备现场调试并协助需方完成第一次现场试验，并负责设备的操作及人员技术培训。
●供方对提供的所有产品实行保修，保修期为发货之日起三年时间，保修期内负责免费检查，零部件的更换。
