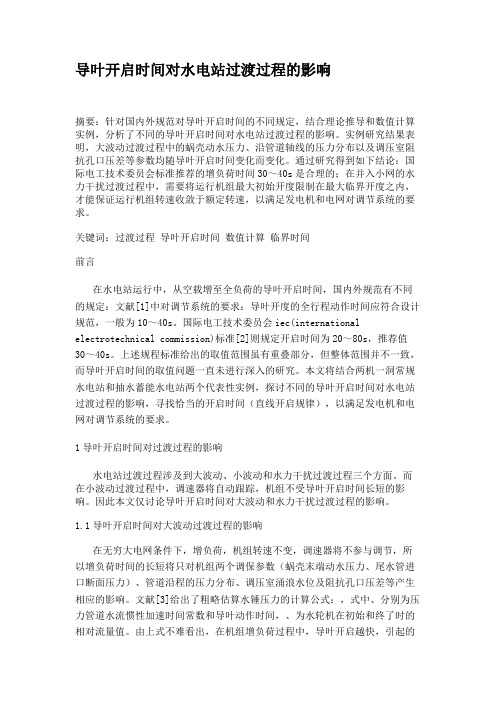

导叶开启时间对水电站过渡过程的影响摘要:针对国内外规范对导叶开启时间的不同规定,结合理论推导和数值计算实例,分析了不同的导叶开启时间对水电站过渡过程的影响。
实例研究结果表明,大波动过渡过程中的蜗壳动水压力、沿管道轴线的压力分布以及调压室阻抗孔口压差等参数均随导叶开启时间变化而变化。
通过研究得到如下结论:国际电工技术委员会标准推荐的增负荷时间30~40s是合理的;在并入小网的水力干扰过渡过程中,需要将运行机组最大初始开度限制在最大临界开度之内,才能保证运行机组转速收敛于额定转速,以满足发电机和电网对调节系统的要求。
关键词:过渡过程导叶开启时间数值计算临界时间前言在水电站运行中,从空载增至全负荷的导叶开启时间,国内外规范有不同的规定:文献[1]中对调节系统的要求:导叶开度的全行程动作时间应符合设计规范,一般为10~40s。
国际电工技术委员会iec(international electrotechnical commission)标准[2]则规定开启时间为20~80s,推荐值30~40s。
上述规程标准给出的取值范围虽有重叠部分,但整体范围并不一致,而导叶开启时间的取值问题一直未进行深入的研究。
本文将结合两机一洞常规水电站和抽水蓄能水电站两个代表性实例,探讨不同的导叶开启时间对水电站过渡过程的影响,寻找恰当的开启时间(直线开启规律),以满足发电机和电网对调节系统的要求。
1导叶开启时间对过渡过程的影响水电站过渡过程涉及到大波动、小波动和水力干扰过渡过程三个方面。
而在小波动过渡过程中,调速器将自动跟踪,机组不受导叶开启时间长短的影响。
因此本文仅讨论导叶开启时间对大波动和水力干扰过渡过程的影响。
1.1导叶开启时间对大波动过渡过程的影响在无穷大电网条件下,增负荷,机组转速不变,调速器将不参与调节,所以增负荷时间的长短将只对机组两个调保参数(蜗壳末端动水压力、尾水管进口断面压力)、管道沿程的压力分布、调压室涌浪水位及阻抗孔口压差等产生相应的影响。
第四章 水轮机调节学习提示内容:介绍水轮机调节的任务,水轮机调节系统特性,水轮机调速器的工作原理,调速器的类型,调速系统的油压装置。
重点:水轮机调节的途径,调速器和油压装置的选择。
要求:了解水轮机调节系统特性,水轮机调速器的工作原理;掌握水轮机调节的概念和调节途径,调速器的种类和适用情况、油压装置的选择。
第一节 水轮机调节的任务一、问题提出水电站作为电力系统的供电电源,不仅要保证供电的安全可靠,而且要保证供电电压和频率的稳定。
在电力系统中,由于电压和频率的过大变化会严重影响供电质量,使电力用户的产品质量和正常生产遭受破坏。
因此,我国电力系统规定:电力系统的频率应保持为50Hz ,当电力系统容量小于50万kW 时,频率偏差值不超过±0.5Hz ;当电力系统容量大于等于50万kW (大电力系统),频率偏差值不超过±0.2Hz 。
用户端电压变动幅度的允许范围是:35kV 及其以上的用户为额定电压的±5%,10kV 及其以下的用户为额定电压的±7%,低压照明用户为额定电压的+5% ~-10%。
一些发达国家,对频率和电压的稳定要求更加严格。
电力系统的负荷是随时不断变化的,由于负荷的变化而引起系统电压和频率变化势必会影响供电质量。
这要求系统中承担调频任务的机组,在系统负荷变化时,能迅速改变其功率使之适应于外界负荷的变化,并同时使电力系统的电压和频率恢复和保持在允许变化范围以内。
在水电站中,电压调整由发电机的电压自动调整系统(励磁装置)实现,频率调整由水轮机的调速器来完成。
二、水轮机调节任务与途径发电机输出电流的频率f 与其磁极对数p 和转速n 的关系为/60f pn =。
对一定的发电机来说,其磁极对数p 是固定不变的,要调节发电机电流频率f 只能调节水轮机的转速n ,所以水轮机调节的实质就是转速调节。
因此,水轮机调节的基本任务就是根据外界负荷的变化,通过调节机组出力使之与外界负荷相适应并保证机组的转速变化在规定范围之内。
