电工工具的认识和使用
操作项目一：常用电工工具的认识和使用重点：
掌握试电笔的用途、使用方法及注意事项
难点：
钢丝钳、斜口钳、剥线钳、尖嘴钳、电工刀等的使用注意事项
要求：
通过实操训练，掌握钢丝钳、斜口钳、剥线钳、尖嘴钳、电工刀等的用途、使用方法
及注意事项
项目实施：
一分组
1 按4人一组自由组合，男女搭配。
2 每组确定一个组长，管理本组事项。
二工具、材料准备：
三教学过程、内容1 工具
2试电笔的应用（1）试电笔的结构
（2）试电笔的握法
（3）试电笔的使用方法
（4）试电笔的工作原理
（5）试电笔使用注意事项
3 其它工具
四项目总结
带电操作，使用电工工具时，一定要注意安全。
带电使用螺丝旋具应在金属杆上穿套绝缘管。
带电使用钳类工具时，必须检查绝缘柄的绝缘性能是否良好，绝缘柄如果损坏，进行带电作业时会发生触电事故。
剪切带电导线时，不得用刀口同时剪切相线和零线，或同时剪切两根相线，以免发生触电事故。
常用电工工具的使用方法电工是指从事电气工程安装、维修、调试和检测等工作的技术人员。
在电工工作中，常常需要使用一些电工工具来完成各种任务。
下面是一些常用电工工具的使用方法。
1.扳手：扳手是一种用于夹紧螺栓、螺母或螺纹管件的工具。
使用时，先选择合适的扳手尺寸，将扳手套住螺栓或螺母，然后用力旋转扳手，直到螺栓或螺母固定在所需位置。
2.螺丝刀：螺丝刀是用于拧紧或松开螺丝的工具。
使用时，选择合适的螺丝刀头，将螺丝刀头插入螺丝孔中，然后用力旋转螺丝刀，直到螺丝紧固或松动。
3.钳子：钳子是一种夹持物体的工具。
使用时，将钳子打开，将要夹持的物体放入钳口中，然后用力捏合钳子手柄，直到物体被夹紧。
4.锤子：锤子是一种用于敲击物体的工具。
使用时，将锤子握住手柄，然后用力敲击需要敲击的物体，以达到调整、固定或拆卸物体的目的。
5.电钻：电钻是一种用电动机驱动钻头旋转的工具。
使用时，先选择合适的钻头，将钻头插入电钻的夹头中，然后调节电钻的转速和转向，将钻头放在要钻孔的位置，用力按下电钻开关，直到完成钻孔任务。
6.电动螺丝刀：电动螺丝刀是一种用电动机驱动螺丝刀头旋转的工具。
使用时，选择合适的螺丝刀头，将螺丝刀头插入电动螺丝刀的夹头中，然后调节电动螺丝刀的转速和转向，将螺丝刀头对准螺丝孔，用力按下电动螺丝刀开关，直到完成拧紧或松开螺丝的任务。
7.万用表：万用表是一种用于测量电压、电流、电阻和其他电气参数的工具。
使用时，先选择合适的测量范围和测量模式，将测量引线插入万用表的相应插口，然后将引线接触到待测电路的测量点，观察万用表的示数，即可得到所需的测量结果。
8.绝缘电钳：绝缘电钳是一种用于处理带电线路的工具。
使用时，先确认电路已经断开或带电部分已经绝缘，然后将绝缘电钳的钳口对准需要剥线、夹线或剪线的位置，用力操作绝缘电钳手柄，完成相应的任务。
电工工具是电力工程施工和维修中常用的工具，用于安装、检修和维护电气设备和线路。
下面是一些常用电工工具的使用方法：1.扁嘴钳：用于夹持、剥线和拧紧螺丝。
常用电工工具的使用方法及注意事项常用电工工具主要有测电笔、旋具（螺丝刀）、电工刀、钢丝钳、断线钳（斜口钳）、尖嘴钳、剥线钳等，本文结合实际阅历讲解这些工具的使用方法就及留意事项。
一、电工工具箱电工工具箱的使用留意事项：1、电工工具箱中的工具应当分类、整齐排放。
2、如在高空作业时，须防止电工工具箱内的工具坠落。
二、测电笔1、作用：测量检验物件是否带电的常用工具。
2、种类（分高压、低压）：钢笔式、螺丝刀式、电子式。
3、结构（一般型）：主要由笔尖、金属物件、电阻、氖泡弹簧和金属体组成。
使用时，必需手指触及笔尾的金属部分，并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误推断，其使用方法见下图所示。
当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过60v时，电笔中的氖管就会发光。
低压验电器检测的电压范围的60~500V。
留意事项：l、使用前，必需在有电源处对验电器进行测试，以证明该验电器的确良好，方可使用。
2、验电时，应使验电器渐渐靠近被测物体，直至氖管发亮，不行直接接触被测体。
3、验电时，手指必需触及笔尾的金属体，否则带电体也会误判为非带电体。
4、验电时，要防止手指触及笔尖的金属部分，以免造成触电事故。
三、旋具（螺丝刀）旋具（螺丝刀）是紧固或拆卸螺丝钉的工具。
1、分类：“十”字和“一”字两种。
2、使用方法：应依据使用环境不同使用不同型号的螺丝刀，在使用时不行使用金属刀杆直通式两端的螺丝刀，以防误触带电物体，造成人员伤亡或皮肤损害。
使用螺丝刀时：3、螺丝刀较大时，除大拇指、食指和中指要夹住握柄外，手掌还要顶住柄的末端以防施转时滑脱。
4、螺丝刀较小时，用大拇指和中指夹着握柄，同时用食指顶住柄的末端用力旋动。
5、螺丝刀较长时，用右手压紧手柄并转动，同时左手握住起子的中间部分（不行放在螺钉四周，以免将手划伤），以防止起子滑脱。
留意事项：6、带电作业时，手不行触及螺丝刀的金属杆，以免发生触电事故。
写出7种常用的电工工具的使用方法
电工工具是电工必不可少的工具，有了它们，电工在工作中就可以更加便捷高效。
下面将介绍7种常用的电工工具及其使用方法。
1. 绝缘钳
绝缘钳是用于夹取电线的工具，它能够防止电线被电击。
在使用绝缘钳时，要确保钳子的绝缘层完好无损，夹取电线时要夹住线头，避免夹到线芯。
2. 线鼻钳
线鼻钳是一种剪切工具，主要用于切割电线和电缆。
在使用线鼻钳时，要注意用力适度，避免过度用力导致剪切不准确或者弯曲。
3. 手电筒
手电筒是电工工作时必备的照明工具，特别是在夜间或者黑暗的地方工作时更加必要。
在使用手电筒时，要注意保持灯头清洁，避免灰尘和水分进入。
4. 电压表
电压表是用来检测电路电压的工具，可以测量直流、交流电压、电阻等。
在使用电压表时，要选择正确的量程和电压范围，避免过载或损坏。
5. 电工刀
电工刀是用于切割电线和电缆的工具，可以快速准确地完成切割工作。
在使用电工刀时，要注意刀片的锋利度和切割力度，避免损坏电线和电缆。
6. 电钻
电钻是电工常用的电动工具，主要用于钻孔和螺丝固定。
在使用电钻时，要注意安全，避免手部误入钻头区域，同时要选择正确的钻头和转速。
7. 手工钳
手工钳是电工常用的夹持工具，可以夹住电线、电缆和零件等。
在使用手工钳时，要注意钳口的质量和强度，夹取物品时要用力适度，避免变形或损坏。
以上是7种常用的电工工具及其使用方法的介绍。
在使用这些工具时，要注意安全和正确使用方法，以确保电工工作的效率和质量。

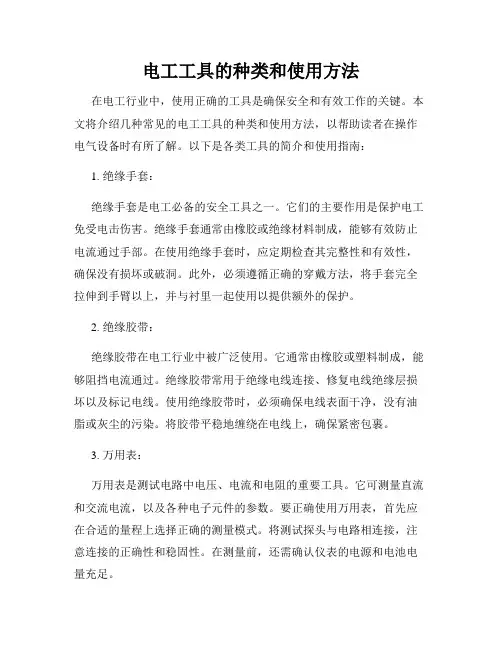

电工工具的种类和使用方法在电工行业中，使用正确的工具是确保安全和有效工作的关键。
本文将介绍几种常见的电工工具的种类和使用方法，以帮助读者在操作电气设备时有所了解。
以下是各类工具的简介和使用指南：1. 绝缘手套：绝缘手套是电工必备的安全工具之一。
它们的主要作用是保护电工免受电击伤害。
绝缘手套通常由橡胶或绝缘材料制成，能够有效防止电流通过手部。
在使用绝缘手套时，应定期检查其完整性和有效性，确保没有损坏或破洞。
此外，必须遵循正确的穿戴方法，将手套完全拉伸到手臂以上，并与衬里一起使用以提供额外的保护。
2. 绝缘胶带：绝缘胶带在电工行业中被广泛使用。
它通常由橡胶或塑料制成，能够阻挡电流通过。
绝缘胶带常用于绝缘电线连接、修复电线绝缘层损坏以及标记电线。
使用绝缘胶带时，必须确保电线表面干净，没有油脂或灰尘的污染。
将胶带平稳地缠绕在电线上，确保紧密包裹。
3. 万用表：万用表是测试电路中电压、电流和电阻的重要工具。
它可测量直流和交流电流，以及各种电子元件的参数。
要正确使用万用表，首先应在合适的量程上选择正确的测量模式。
将测试探头与电路相连接，注意连接的正确性和稳固性。
在测量前，还需确认仪表的电源和电池电量充足。
4. 电钳：电钳是用于剥线、剪线和夹紧导线的基本工具。
它的使用广泛，包括电线的安装和维修。
在操作电钳时，需确保握住工具的绝缘把手以防止触电。
正确使用电钳应注意刃口的准确位置，剪线时要使剪口紧贴导线，并用适当的力度进行剪断。
5. 螺丝刀和螺丝起子：螺丝刀和螺丝起子是拧紧和松开螺丝的常用工具。
它们通常针对不同类型的螺丝头设计，如平头、十字头和四角头。
使用螺丝刀和螺丝起子时，应选择正确的尺寸和类型以确保与螺丝头紧密吻合。
在拧紧或松开螺丝时，要注意控制力度，避免将螺丝刀滑出螺丝并造成意外。
6. 电缆剥皮刀：电缆剥皮刀用于剥去电缆外部绝缘层以及内部绝缘层，以便进行接线工作。
在使用电缆剥皮刀之前，必须检查刀片的锐利程度和完好性。
低压电工工具的认识及使用1.电工螺丝刀：电工螺丝刀由绝缘手柄和带有绝缘套的螺丝刀头组成。
电工螺丝刀的主要作用是拧紧和松开螺丝。
电工在使用螺丝刀时，需要注意选择适合螺丝的刀头尺寸，并确保螺丝刀头与螺丝的凹槽匹配。
此外，电工在使用螺丝刀时，需要确保手柄和刀头的绝缘性能良好，以防止触电。
2.剥线钳：剥线钳用于剥除电缆绝缘层。
电工在使用剥线钳时，需要根据电缆的不同直径选择合适的剥线钳，以确保剥线的准确性和效果。
在剥线时，电工需要注意掌握力度，避免将电缆线芯割伤或损坏绝缘层。
3.钳子：钳子是电工工具箱中必备的工具之一、常见的钳子有长钳、尖嘴钳和侧剪钳等，它们可以用于扳动和固定零部件，夹取小物件，切断电线和钳紧螺母等。
使用钳子时，电工需要选择合适的型号和尺寸，并注意保持钳子的刀口锋利和手柄的良好绝缘。
4.电压表：电压表用于测量电压值。
电工在使用电压表时，需要选择合适的量程范围，并注意正确连接表笔和被测电路。
在测量过程中，电工需要保持仪表的稳定和准确，防止电压过高造成电击或损坏电压表。
5.万用表：万用表是一种多功能电测仪器，可以测量电压、电流、电阻、频率等。
电工在使用万用表时，需要根据测量要求选择合适的测量范围和测量方式，并注意正确连接测试引线和电路。
在测量过程中，电工需要避免过高的电压和电流，以保证自身的安全和仪表的正常使用。
6.绝缘手套和绝缘靴：绝缘手套和绝缘靴是电工个人防护装备的一部分。
电工在进行带电操作时，需要佩戴绝缘手套和绝缘靴，以保护电工本身的安全。
在选择绝缘手套和绝缘靴时，需要确保其绝缘性能符合国家标准，并定期进行检测和更换。
总之，低压电工工具是电工工作的必备物品，正确的使用这些工具可以提高工作效率和安全性。
电工在使用这些工具时，需要具备相应的技能和专业知识，并遵守安全操作规程，以保证工作的顺利进行和自身的安全。
项目一：《电工基本技能操作》学生工作页
任务二、电工工具认识与使用
任务计划
小组讨论操作步骤，并选择最佳方案。
学生讨论出初步方案后，教师作出评价，最终确定操作步骤：1．认识常用电工用具的名称与作用。
2．观察并交流常用电工用具构造。
3．阅读使用说明书，学习使用常用电工用具的注意事项。
4．使用常用电工用具进行简单电工操作。
钢丝钳尖嘴钳的操作,能使用不同部位功能。
时间15分钟。
剥线钳的操作，能正确使用剥线钳不同粗细导线操作，时间15分钟。
电工刀的操作，能正确使用电工刀接线操作。
时间15分钟。
验电笔的操作，会使用验电笔正确测量。
时间15分钟。
螺丝刀的操作，会正确使用各种螺丝刀进行紧固或拆卸螺钉。
时间15分钟。
活络扳手的操作，能正确使用活络扳手拆装不同类型的螺母。
时间15分钟。
实训过程
1、钢丝钳尖嘴钳操作
阅读资料，钢丝钳由构成，功能：钳口是；齿口是；刀口是；铡口是。
尖嘴钳构造与作用：头部，有细齿，适合在的地方工作，夹捏，也可弯圈。
练习使用钢丝钳、尖嘴钳不同部位弯绞、钳夹导线线头、剪切导线、剖切软导线绝缘层。
小组成员互相检查，指出不足。
若有操作错误的，指导改正。
钢丝钳操作要领：
①使用钳口：；
②使用齿口：；
③使用刀口: ；
④使用铡口: 。
学生使用尖嘴钳练习：
①夹持较小螺钉、垫圈、导线等元件。
②剪断细小金属丝。
③将单股导线弯成一定圆弧的接线鼻（先将线头向左折，然后紧靠螺杆依顺时针方向向右弯即成）。
使用钢丝钳、尖嘴钳操作的心得：
技术指导：
①在使用电工钢丝钳之前，必须检查绝缘柄的绝缘是否完好，绝缘如果损坏，进行带电作业时非常危险，会发生触电事故；
②用电工钢丝钳剪切带电导线时，切勿用刀口同时剪切火线和零线，以免发生短路故障；
③带电工作时注意钳头金属部分与带电体的安全距离。
2、剥线钳的操作
观察剥线钳的结构，特点。
注意剥线钳钳头部分压线口和切口。
动手尝试，感知剥线钳的动作过程。
阅读资料，由两部分组成。
钳头部分由构成。
分有直径毫米的多个切口，以适宜于不同规格的芯线。
手柄是绝缘的，其耐压为500伏。
学生进行剥线操作，小组成员互相检查，指出不足。
若有操作错误的，指导改正。
动作要到位，力度适中。
①根据选择相应的剥线刀口。
②将准备好的电缆放在剥线工具的刀刃中间，选择好要剥线的。
③握住剥线工具手柄，将电缆夹住，缓缓用力使慢慢剥落
④松开工具手柄，取出。
使用剥线钳操作的心得：
关键技术：
使用时，电线必须放在切口上切剥，否则要切伤芯线。
3、电工刀的操作
观察电工刀结构，尝试动手，感知电工刀与普通刀的不同。
电工刀的刀身可。
是用来剖削；切割缺口。
学生进行电工刀操作，小组成员互相配合，互相检查，指出缺点。
应将刀口剖削，以免伤手；剖削导线绝缘层时，应使刀面与导线，以免割伤导线。
电工刀用完后，。
使用电工刀操作的心得：
技术指导：
电工刀刀柄是无绝缘保护的，不能在，以免触电。
4、验电笔的操作
观察验电笔的结构，动手拆装，认识各个部件，小组讨论，分析使用原理。
验电笔又称，或简称。
它是一种检验是否带电的工具。
它由等组成。
常用验电有两种。
小组为单位，尝试使用验电笔检测电路，辨别火线、零线。
使用前应在确定有电源处测试，证明验电笔确实良好，方可使用。
使用时，应逐渐靠近被测物体，直至氖管发亮。
以手指触及笔尾的，使氖管小窗，便于观察。
组长验收，得结论。
使用验电笔操作的心得：
技术指导：
使用前应测试，证明验电笔确实良好，方可使用。
5、螺丝刀的操作
观察电工螺丝刀的结构，特点。
结合电工专业，分析螺丝刀应该具有的特点。
小组成员互相交流。
螺丝刀又称 ，构造与作用：是一种旋紧或松开螺丝的工具，分 两种。
学生进行螺丝刀操作练习。
小组成员互相检查动作是否规范，力度是否到位。
有误的帮助改正。
短螺丝刀的使用：松紧电气装置接线桩上的小螺钉，用 夹住握柄，用 顶住柄的末端捻旋。
长螺丝刀的使用：松紧较大的螺钉，除 要夹住握柄外， 还要顶住柄的末端，这样就可以防止旋转时滑脱。
使用螺丝刀操作的心得：
技术指导：
(1)电工必须使用带绝缘手柄的螺丝刀。
(2)使用螺丝刀紧固或拆卸带电的螺钉时，手不得触及螺丝刀的金属杆，以免发生触电事故。
(3)为了防止螺丝刀金属杆触及皮肤或触及邻近带电体，应在金属杆上套装绝缘管。
(4)使用时应注意选择与螺钉顶槽相同且大小规格相应的螺丝刀。
(5)切勿将螺丝刀当做錾子使用，以免损坏螺丝刀手柄或刀刃。
6、活络扳手的操作
观察活络扳手的结构，特点。
注意定、动扳唇，蜗轮和轴销。
动手尝试，感知活络扳手的动作过程。
金属杆上套装
活络扳手又称。
由组成，头部由等构成。
学生动手尝试进行活络扳手紧固螺母的操作，小组成员互相配合，互相检查，指出缺点。
扳动大螺母时，需要较大力矩，手应握在扳动。
扳动较小螺母时，需要力矩不大，但螺母过小易打滑，故手应握在的地方，可随时调节，收紧防止打滑。
使用活络扳手操作的心得：
技术指导：
1、活动扳手不可反用，以免损坏活动扳唇。
2、不应该代替榔头使用，以免损坏。
实训评价。
