常用电工仪表演示教案第一章：电工仪表概述教学目标：1. 了解电工仪表的基本概念、分类和作用。
2. 掌握电工仪表的选用和使用方法。
教学内容：1. 电工仪表的概念：电工仪表是用来测量电量、电性质和电能的仪器。
2. 电工仪表的分类：电压表、电流表、电能表、万用表、欧姆表等。
3. 电工仪表的作用：测量电压、电流、电阻、电能等参数。
4. 电工仪表的选用：根据实际需要选择合适的电工仪表。
5. 电工仪表的使用方法：正确使用电工仪表，确保测量准确。
第二章：电压表的使用教学目标：1. 掌握电压表的基本原理。
2. 学会电压表的使用方法。
教学内容：1. 电压表的基本原理：电压表通过测量电路中的电压来显示电势差。
2. 电压表的使用方法：a. 确认电压表的量程和精度。
b. 将电压表并联在电路中，红表笔接正极，黑表笔接负极。
c. 打开电源，待电压表指针稳定后读数。
第三章：电流表的使用教学目标：1. 掌握电流表的基本原理。
2. 学会电流表的使用方法。
教学内容：1. 电流表的基本原理：电流表通过测量电路中的电流来显示电流大小。
2. 电流表的使用方法：a. 确认电流表的量程和精度。
b. 将电流表串联在电路中，红表笔接正极，黑表笔接负极。
c. 打开电源，待电流表指针稳定后读数。
第四章：电能表的使用教学目标：1. 掌握电能表的基本原理。
2. 学会电能表的使用方法。
教学内容：1. 电能表的基本原理：电能表通过测量电路中的电压和电流，计算电能消耗。
2. 电能表的使用方法：a. 确认电能表的量程和精度。
b. 将电能表串联在电路中，红表笔接正极，黑表笔接负极。
c. 打开电源，待电能表指针稳定后读数。
第五章：万用表的使用教学目标：1. 掌握万用表的基本原理。
2. 学会万用表的使用方法。
教学内容：1. 万用表的基本原理：万用表是一种多功能仪表，可以测量电压、电流、电阻等。
2. 万用表的使用方法：a. 确认万用表的量程和精度。
b. 根据测量需求，选择合适的测量功能和量程。

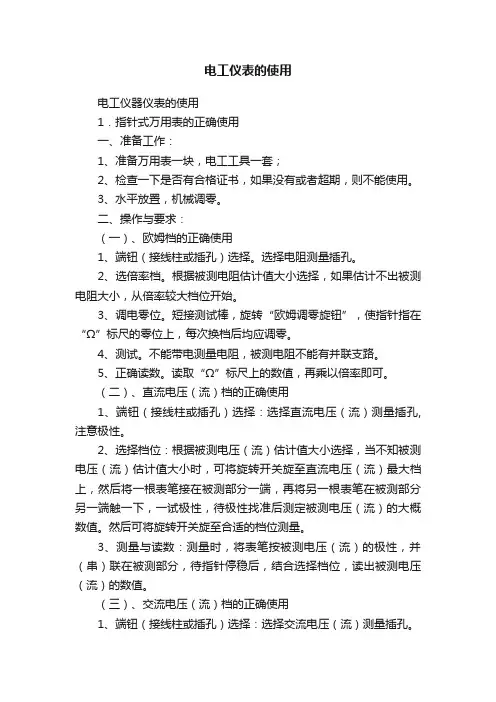

电工仪表的使用电工仪器仪表的使用1．指针式万用表的正确使用一、准备工作：1、准备万用表一块，电工工具一套；2、检查一下是否有合格证书，如果没有或者超期，则不能使用。
3、水平放置，机械调零。
二、操作与要求：（一）、欧姆档的正确使用1、端钮（接线柱或插孔）选择。
选择电阻测量插孔。
2、选倍率档。
根据被测电阻估计值大小选择，如果估计不出被测电阻大小，从倍率较大档位开始。
3、调电零位。
短接测试棒，旋转“欧姆调零旋钮”，使指针指在“Ω”标尺的零位上，每次换档后均应调零。
4、测试。
不能带电测量电阻，被测电阻不能有并联支路。
5、正确读数。
读取“Ω”标尺上的数值，再乘以倍率即可。
（二）、直流电压（流）档的正确使用1、端钮（接线柱或插孔）选择：选择直流电压（流）测量插孔,注意极性。
2、选择档位：根据被测电压（流）估计值大小选择，当不知被测电压（流）估计值大小时，可将旋转开关旋至直流电压（流）最大档上，然后将一根表笔接在被测部分一端，再将另一根表笔在被测部分另一端触一下，一试极性，待极性找准后测定被测电压（流）的大概数值。
然后可将旋转开关旋至合适的档位测量。
3、测量与读数：测量时，将表笔按被测电压（流）的极性，并（串）联在被测部分，待指针停稳后，结合选择档位，读出被测电压（流）的数值。
（三）、交流电压（流）档的正确使用1、端钮（接线柱或插孔）选择：选择交流电压（流）测量插孔。
2、选择档位：根据被测电压（流）估计值大小选择，当不知被测电压（流）估计值大小时，可将旋转开关旋至直流电压（流）最大档上，测定被测电压（流）的大概数值。
然后可将旋转开关旋至合适的档位测量。
3、测量与读数：测量时，将表笔并（串）联在被测部分，待指针停稳后，结合选择档位，读出被测电压（流）的数值。
测试过程中，严禁带电转换量程；测量500V以上电压时，应用特殊高绝缘表笔，一端固定，单手操作；读数时视线要平直，姿态要端正。
（四）、电平测量的正确使用1、被测电路若带有直流电压时，表笔一端必须串联一只电容量为0.1μF以上、耐压为400V以上的直流电容器。
常用电工工具的使用教案章节一：教案概述教学目标：1. 了解电工工具的分类和作用。
2. 学会正确使用常见的电工工具。
3. 掌握电工工具的安全使用注意事项。
教学重点：1. 电工工具的分类和作用。
2. 常见电工工具的正确使用方法。
3. 电工工具的安全使用注意事项。
教学难点：1. 常见电工工具的正确使用方法。
2. 电工工具的安全使用注意事项。
教学准备：1. 常见的电工工具实物或图片。
2. 教学PPT或黑板。
3. 教学视频或示范。
教学过程：1. 导入：介绍电工工具的分类和作用。
2. 新课：讲解常见电工工具的正确使用方法。
3. 示范：展示电工工具的安全使用注意事项。
4. 练习：学生分组练习使用电工工具。
章节二：测电笔的使用教学目标：1. 了解测电笔的作用和原理。
2. 学会正确使用测电笔。
3. 掌握测电笔的安全使用注意事项。
教学重点：1. 测电笔的作用和原理。
2. 测电笔的正确使用方法。
3. 测电笔的安全使用注意事项。
教学难点：1. 测电笔的正确使用方法。
2. 测电笔的安全使用注意事项。
教学准备：1. 测电笔实物或图片。
2. 教学PPT或黑板。
3. 教学视频或示范。
教学过程：1. 导入：介绍测电笔的作用和原理。
2. 新课：讲解测电笔的正确使用方法。
3. 示范：展示测电笔的安全使用注意事项。
4. 练习：学生分组练习使用测电笔。
章节三：螺丝刀的使用教学目标：1. 了解螺丝刀的分类和作用。
2. 学会正确使用螺丝刀。
3. 掌握螺丝刀的安全使用注意事项。
教学重点：1. 螺丝刀的分类和作用。
2. 常见螺丝刀的正确使用方法。
3. 螺丝刀的安全使用注意事项。
教学难点：1. 常见螺丝刀的正确使用方法。
2. 螺丝刀的安全使用注意事项。
教学准备：1. 常见螺丝刀实物或图片。
2. 教学PPT或黑板。
3. 教学视频或示范。
教学过程：1. 导入：介绍螺丝刀的分类和作用。
2. 新课：讲解常见螺丝刀的正确使用方法。
3. 示范：展示螺丝刀的安全使用注意事项。
新课磁电式仪表的原理结构如上图所示。
固定部分：永久磁铁、极靴、圆柱形铁心。
可动部分：绕在铝框上的线圈、线圈两端的轴、指针、平衡重物、游丝。
永久磁铁置于可动线圈外面，可动线圈位于永久磁铁当中。
整个可动部分被支承在轴承上。
线圈受电磁力矩转动→带动指针偏转形变与电磁力矩相等时指针静止。
．通常用来测量直流电压、电流。
固定部分：固定线圈、固定铁片。
电流表的正端接被测电路的高电位端，负端接被测电路的低电位端。
测量较大电流时应在仪表上并联低阻值电阻制成的分流器，如下图所示。
分流器的电阻值可用下式计算1)-(/g n R R =分——分流器电阻值，单位为欧姆。
——电流表表头内阻，单位为欧姆。
——扩大量程倍数。
．测量交流电流时，电流表不分极性，只要按下图串入被测电路即可。
测量较大电流时可加接电流互感器，其接线原理如下图所示。
．钳形电流表的基本结构和工作原理主要由一只电磁式电流表和穿心式电流互感器组成。
式电流互感器的二次绕组缠绕在铁心上且与电流表相连，旋钮实际上是一个量程选择开关，扳手的作用是开合穿心式互感器铁心的可动部分，以便使其钳入被测导线。
打开钳口，将被测载流导线置于穿心式电流互感受器的中当被测导线中有交变电流通过时，交流电流的磁通在互感器二次绕组中感应出电流，该电流通过电磁式电流表的线圈，使指针发生偏转，在表盘标度尺上指出被测电流值。
）检查钳口的开合情况，要求钳口开合自如，两边钳口结合面接触紧密。
）正确选择量程，尽量让被测值超过中间刻度。
）当被测电路电流太小时，为提高精确度，可将被测载流导线在钳口部分的铁心柱上缠绕几圈后进行测量，将指针指示数除以穿入钳口内导线根数即得实际电流值。
）测量时，应使被测导线置于钳口内中心位置，以利于减小测量误差。
）钳形表不用时，应将量程选择旋钮旋至最高量程挡。
．测量电路两端直流电压的线路如下图所示。
用上图所示电路即可扩大电压表量程，所串附加电阻越大，g 1)-(R n R 分——分压电阻值，单位为欧姆。
电工工具及仪表的使用-教案电工工具及仪表的使用-教案A.引入在电气线路、用电设备的安装、使用与维修过程中，电工仪表对整 个电气系统的检测、监视和控制起着极为重要的作用。
第一节常用电工仪表的基本知识一、 常用电工仪表的分类 1.按测量对象不同：电流表、电压表、功率表、电度表、电阻表。
2 .按仪表的工作原理：磁电式、电磁式、电动式、感应式。
3 .按测量电流种类：交流表、直流表、交直流两用表。
4 .按使用性质和装置方法：固定式、携带式。
5 .按误差等级：0.1级、0.2级、0.5级、1.0级和1.5级。
二、 电工仪表常用面板符号电工仪表面板上的符号表示该仪表的使用条件， 有关电气参数的范围、结构和精确度等级等，为该仪表的选择和使用提供了重要依据。
符号含义符号含义O电流表电度表毫安表@电阻表O电压表@兆欧表毫伏表+仪表倾斜60 °放置关交流电正端钮E.新授课（介绍性 引入）（介绍性 讲解）（引导学 生按类别 记忆）新课负端钮公共端钮（多量程仪表或复 用表用）三、电工仪表的误差、精确度与灵敏度（一）误差类型误差：在测量过程中，由于仪表本身的机构、 电路参数或受外界因素影响而发生变 化，导致仪表指示值与实际值之间产生的差值。
1 .绝对误差."■：仪表指示值与实际值之间的差值厶二 A -A2 .相对误差绝对误差 厶与实际值比值的百分数-■■/A 100%在实际情况下用 A 代替A ,称为标称或名义相对误差=/A x 100%直流电交直流电符号 H丄或*含义三相交流电磁电式仪表磁电式比率表电磁式仪表电磁式比率表仪表垂直放置仪表水平放置（举例讲 解）（介绍性 讲解）3•引用误差 「 绝对误差与量程之比0 100%A M（二） 减小或消除误差的方法 1 .系统误差选择经过校正、精确度高的仪表工具并使用正确的方法测量。
2 .偶然误差增加测量次数，通过重复测量最后求出其平均值作为测量结果。
3 .疏失误差提高操作者的素质、工作责任心并树立科学求实的工作作风。
电工工具及仪表的使用-教案第一章：电工工具概述1.1 电工工具的分类与作用1.2 常用电工工具的外观识别及基本使用方法1.3 电工工具的安全使用注意事项第二章：基本电工工具的使用2.1 螺丝刀、扳手等手动工具的使用2.2 电笔、测电笔等测量工具的使用2.3 绝缘棒、钳子等绝缘工具的使用第三章：电工仪表概述3.1 电工仪表的分类与作用3.2 常用电工仪表的识别与使用方法3.3 电工仪表的读数及误差分析第四章：电压表与电流表的使用4.1 电压表的使用方法与注意事项4.2 电流表的使用方法与注意事项4.3 电压表与电流表的接线方法及测量实例第五章：万用表的使用5.1 万用表的识别与使用方法5.2 万用表测量电阻、电压、电流等参数的实例5.3 万用表在实际维修中的应用案例第六章：电能表和功率表的使用6.1 电能表的种类与结构6.2 电能表的安装、接线与读数方法6.3 功率表的种类与结构6.4 功率表的接线与读数方法第七章：兆欧表的使用7.1 兆欧表的种类与结构7.2 兆欧表的使用方法与注意事项7.3 兆欧表测量绝缘电阻的实例第八章：频率计和示波器的使用8.1 频率计的种类与结构8.2 频率计的使用方法与注意事项8.3 示波器的种类与结构8.4 示波器的使用方法与注意事项第九章：电桥的使用9.1 电桥的种类与结构9.2 电桥的使用方法与注意事项9.3 电桥测量电阻、电容等参数的实例第十章：电工工具及仪表的维护与保养10.1 电工工具的维护与保养方法10.2 电工仪表的维护与保养方法10.3 电工工具及仪表在使用过程中的常见问题与解决方法第十一章：电阻测量与分析11.1 电阻的种类及其特性11.2 电阻测量方法及仪器选择11.3 实际电路中电阻的测量与分析案例第十二章：电容测量与分析12.1 电容的种类及其特性12.2 电容测量方法及仪器选择12.3 实际电路中电容的测量与分析案例第十三章：电感测量与分析13.1 电感的种类及其特性13.2 电感测量方法及仪器选择13.3 实际电路中电感的测量与分析案例第十四章：交流电测量与分析14.1 交流电的基本概念及测量方法14.2 交流电测量仪表的选择与使用14.3 实际电路中交流电的测量与分析案例第十五章：综合实践与应用15.1 电工工具及仪表在实际项目中的应用15.2 综合实践项目设计与实施15.3 电工工具及仪表使用过程中的问题解决与技巧提升重点和难点解析重点：1. 电工工具的分类与作用2. 常用电工工具的使用方法3. 电工仪表的分类与作用4. 常用电工仪表的使用方法与读数5. 电工工具及仪表在实际项目中的应用难点：1. 电工仪表的误差分析及处理2. 电工工具及仪表在复杂电路中的应用3. 电工工具及仪表的维护与保养方法4. 实际电路中电阻、电容、电感的测量与分析5. 交流电的测量与分析及实际应用通过对本教案的认真学习，学生将能够掌握电工工具和仪表的基本使用方法，理解其工作原理，提高电工技能水平，为从事电工工作打下坚实的基础。

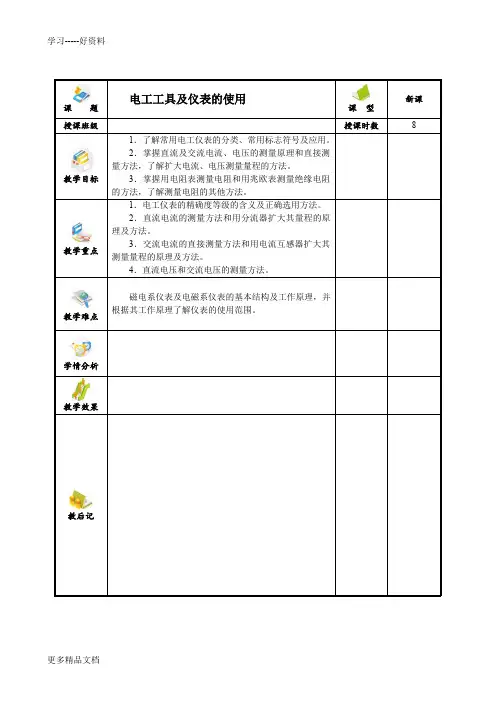

课题电工工具及仪表的使用课型新课授课班级授课时数8教学目标1．了解常用电工仪表的分类、常用标志符号及应用。
2．掌握直流及交流电流、电压的测量原理和直接测量方法，了解扩大电流、电压测量量程的方法。
3．掌握用电阻表测量电阻和用兆欧表测量绝缘电阻的方法，了解测量电阻的其他方法。
教学重点1．电工仪表的精确度等级的含义及正确选用方法。
2．直流电流的测量方法和用分流器扩大其量程的原理及方法。
3．交流电流的直接测量方法和用电流互感器扩大其测量量程的原理及方法。
4．直流电压和交流电压的测量方法。
教学难点磁电系仪表及电磁系仪表的基本结构及工作原理，并根据其工作原理了解仪表的使用范围。
学情分析教学效果教后记新课Ａ．引入在电气线路、用电设备的安装、使用与维修过程中，电工仪表对整个电气系统的检测、监视和控制起着极为重要的作用。
Ｂ．新授课第一节常用电工仪表的基本知识一、常用电工仪表的分类1．按测量对象不同：电流表、电压表、功率表、电度表、电阻表。
2．按仪表的工作原理：磁电式、电磁式、电动式、感应式。
3．按测量电流种类：交流表、直流表、交直流两用表。
4．按使用性质和装置方法：固定式、携带式。
5．按误差等级：0.1级、0.2级、0.5级、1.0级和1.5级。
二、电工仪表常用面板符号电工仪表面板上的符号表示该仪表的使用条件，有关电气参数的范围、结构和精确度等级等，为该仪表的选择和使用提供了重要依据。
符号含义符号含义电流表电度表毫安表电阻表电压表兆欧表毫伏表仪表倾斜60放置交流电正端钮（介绍性引入）（介绍性讲解）（引导学生按类别记忆）直流电 负端钮交直流电公共端钮（多量程仪表或复用表用）符号含义 符号含义三相交流电接地端钮磁电式仪表 与外壳相连的端钮磁电式比率表以标度尺量程百分数表示的精确度等级，如1.5级电磁式仪表以标度尺长度百分数表示的精确度等级，如1.5级电磁式比率表以指示值的百分数表示的精确度等级，如1.5 级。
仪表垂直放置仪表水平放置三、电工仪表的误差、精确度与灵敏度（一）误差类型误差：在测量过程中，由于仪表本身的机构、电路参数或受外界因素影响而发生变化，导致仪表指示值与实际值之间产生的差值。
1．绝对误差∆仪表指示值与实际值之间的差值A Α-=∆x2．相对误差γ绝对误差∆与实际值比值的百分数%100/⨯∆=γA在实际情况下用x A 代替A ，称为标称或名义相对误差%100/x ⨯∆=γA（举例讲解）（介绍性讲解）六、电工仪表使用注意事项（1）先仔细阅读说明书，并严格按说明书要求存放和使用。
（2）长期使用或长期存放的仪表，应定期检验和校正。
（3）轻拿轻放，不得随意调试和拆装，以免影响灵敏度与准确性。
（4）在测量进行中不得更换挡位或切换开关。
（5）严格分清仪表测量功能和量程，不得用错，更不能接错测量线路。
第二节电流表与电压表一、电流表与电压表的工作原理（一）磁电式仪表1．结构磁电式仪表的原理结构如上图所示。
固定部分：永久磁铁、极靴、圆柱形铁心。
可动部分：绕在铝框上的线圈、线圈两端的轴、指针、平衡重物、游丝。
永久磁铁置于可动线圈外面，可动线圈位于永久磁铁当中。
整个可动部分被支承在轴承上。
2．工作原理被测电流流过线圈→线圈受电磁力矩转动→带动指针偏转→带动游丝发生弹性形变→形变与电磁力矩相等时指针静止。
3．通常用来测量直流电压、电流。
（二）电磁式1．结构固定部分：固定线圈、固定铁片。
（看图讲解）（看图讲解）可动部分：可动铁片、转动轴、指针、游丝、零位调整装置。
2．工作原理被测电流流过线圈→两铁片被磁化而排斥→动铁片运动→指针偏转→游丝形变与偏转力矩相等时指针静止。
3．通常用来测量交流电压、电流。
二、电流的测量（一）直流电流的测量（1）用直流电流表测直流电流的线路如下图所示。
（2）接线电流表的正端接被测电路的高电位端，负端接被测电路的低电位端。
注意在仪表的允许范围内测量。
（3）扩大量程测量较大电流时应在仪表上并联低阻值电阻制成的分流器，如下图所示。
分流器的电阻值可用下式计算1)-(/gnRR=分式中，分R——分流器电阻值，单位为欧姆。
gR——电流表表头内阻，单位为欧姆。
n——扩大量程倍数。
（二）交流电流的测量1．测量交流电流时，电流表不分极性，只要按下图串入被测电路即可。
2．扩大量程测量较大电流时可加接电流互感器，其接线原理如下图所示。
（画图讲解）在工程上配电流互感器用的交流电流表量程为5 A。
但表盘上读数在出厂前已按电流互感器比率标出，可直接读出被测电流值。
使用电流互感器时，二次侧不允许断开，铁心及二次线圈的一端应接地。
（三）用钳形电流表测交流电流钳形电流在测电流时不用串入被测电路，是一种使用方便的携带式仪表。
1．钳形电流表的基本结构和工作原理钳形电流表简称钳形表，主要由一只电磁式电流表和穿心式电流互感器组成。
穿心式电流互感器的二次绕组缠绕在铁心上且与电流表相连，它的一次绕组即为穿过互感器中心的被测导线。
旋钮实际上是一个量程选择开关，扳手的作用是开合穿心式互感器铁心的可动部分，以便使其钳入被测导线。
测量电流时，按动扳手，打开钳口，将被测载流导线置于穿心式电流互感受器的中间，当被测导线中有交变电流通过时，交流电流的磁通在互感器二次绕组中感应出电流，该电流通过电磁式电流表的线圈，使指针发生偏转，在表盘标度尺上指出被测电流值。
2．钳形表的正确使用（1）测量前应注意调零。
（2）检查钳口的开合情况，要求钳口开合自如，两边钳口结合面接触紧密。
（3）正确选择量程，尽量让被测值超过中间刻度。
（4）当被测电路电流太小时，为提高精确度，可将被测载流导线在钳口部分的铁心柱上缠绕几圈后进行测量，将指针指示数除以穿入钳口内导线根数即得实际电流值。
（5）测量时，应使被测导线置于钳口内中心位置，以利于减小测量误差。
（6）钳形表不用时，应将量程选择旋钮旋至最高量程挡。
三、电压的测量（一）直流电压的测量1．测量电路两端直流电压的线路如下图所示。
（介绍性讲解）（画图讲解）2．接线电压表正端接被测电路高电位点，负端接低电位点。
3．扩大量程用上图所示电路即可扩大电压表量程，所串附加电阻越大，量程越大，阻值可用下式计算g1)-(RnR分式中，分R——分压电阻值，单位为欧姆。
gR——电压表表头内阻，单位为欧姆。
n——扩大量程倍数。
（二）交流电压的测量1．测量交流电压时，电压表不分极性，只要按下图并入被测电路即可。
2．扩大量程测量较大电压时可加接电压互感器，其接线原理如下图所示。
在工程上配电压互感器按测量电压等级不同有不同的的标准电压比率，配用互感器的交流电压表量程一般为100 V，选择时根据被测电路电压等级和电压表自身量程合理配合使用。
但表盘上读数在出厂前已按电流互感器比率标出，可直接读出被测电流值。
使用电压互感器时，二次侧不允许短路，铁心及二次侧绕组要接地。
第三节电阻表与兆欧表（讲解）电阻表和兆欧表都是用来测电阻的仪表，只是电阻表多用于测量电气线路或设备的直流电阻，而兆欧表多用于测量它们的绝缘电阻。
一、电阻表及直流电阻的测量（一）电阻表的工作原理1．基本结构：电阻表由表头、串接的附加电阻和电源组成，其电路如下图所示。
图中xR为待测电阻。
2．调零将a、b两端钮短路，调节附加电阻R的阻值，使表头指针偏转到最大值的过程就是调零，电阻表测量前应先进行调零，调零时通过表头的满刻度电流为RRUI+=gmax式中，U为表头电源电压，gR为表头内阻，R为表内串接的附加电阻。
3．工作原理当电阻表接入待测电阻xR后，通过表头的电流为xRRRUI++=g显然电流I随电阻R的增大而减小，按电阻值与电流值的对应关系刻出电阻表的刻度盘，就可以直接读出被测电阻的阻值。
（1）由于电流I与电阻R不成正比，所以电阻表的刻度盘是不均匀的，且为反向刻度。
电阻表的刻度如下图所示。
（2）被测电阻越大，通过表头的电流越小。
（二）电阻表的正确使用（1）被测电路或设备不得带电。
（2）每次测量和更换量程挡时，均应调零。
（3）测量时，直接将a、b两点引出的测试笔接被测电阻或电路两端，但人体不得同时接触两个表笔接触点，以免并入人体电阻增大测量误差。
（4）测量时应估计电阻的大概阻值，选择合适的量程。
二、兆欧表及绝缘电阻的测量（介绍性讲解）兆欧表又称摇表，是一种测量电气设备及电路绝缘电阻的仪表。
（一）兆欧表的工作原理1．组成摇表外形如下图所示。
由三个部分组成：手摇直流发电机、磁电式流比计及接线桩。
2．工作原理兆欧表的工作原理示意图如图所示。
先介绍一下磁电式流比计，它有两个互成一定角度的可动线圈，装在一个有缺口的圆形铁心外面，并与指针一起固定在同一转轴上，被置于永久磁铁的磁场中，其中磁铁的磁极与圆柱形铁心之间的气隙是不均匀的。
测量时，摇动手柄，直流发电机向磁电式比流计的两个线圈及被测电阻xR输出电流，可动线圈在电磁转矩作用下带动指针偏转，指示出被测电阻的阻值。
指针的偏转角度只与两个线圈中流过的电流的比值有关，与电源电压无关。
（二）兆欧表的选用1．常用规格250 V、500 V、1 000 V、2 500 V和5 000 V。
2．选用原则选用兆欧表时主要从输出电压及测量范围两方面进行考虑，高压设备和电路选电压高的兆欧表，低压设备和电路选低压的兆欧表。
（三）兆欧表的使用方法1．使用前的准备（1）检查兆欧表是否能正常工作可分两步进行：①空摇兆欧表，指针应指到 。
②慢慢摇动手柄，使L和E瞬时短接，指针应迅速指零。
（2）切断被测电路或设备的电源。
（讲解）（3）对被测电路或设备放电。
2．正确使用方法（1）将兆欧表置于平衡牢固的地方。
（2）正确接线。
接线桩：“E”（接地）、“L”（线路）和“G”（保护环或称屏蔽端子）。
保护环的作用是消除表壳表面“L”和“E”接线桩间的漏电和被测绝缘物表面漏电的影响。
测线路绝缘电阻：“L”接待测部位，“E”接设备外壳。
测电机的绝缘电阻：“L”接待测绕组，“E”接电机外壳。
若测两绕组间的绝缘电阻，两接线端分别接两绕组接线端。
测电缆的绝缘电阻：“L”接线心，“E”接外壳，“G”接线心与外壳间的绝缘层。
（3）测量时摇动手柄的转速要均匀，一般规定为120 r/min，误差不应超过 25%。
摇动1 min指针稳定后再读数，若测量中发现指针指零，应立即停止摇动。
（4）测量完毕后，应对被测设备或电路充分放电。
（5）禁止在雷电时或附近有高压导体的设备上测量绝缘。
（6）兆欧表未停止转动以前，不可用手去触及设备的测量部分或摇表接线桩。
（7）定期对兆欧表进行校验。
三、电阻的其他测量方法在电气安装和检修中，测量电阻使用最多的是万用表，对于测阻值较低的电阻，可用单臂电桥或双臂电桥。
（看图讲解）（介绍性讲解）小结1．常用电工仪表用精确度、灵敏度表示误差。
2．电流表和电压表分磁电式和电磁式，都可根据需要扩大量程。
