2 广西大学课程考试试卷（ —— 学年度第 学期）课程名称：化工原理试卷类型：（A 、B ） 命题教师签名：教研室主任签名： 主管院长签名：1、(6分)在逆流操作吸收塔中，其操作线及平衡线如下图，若其他操作条件不变而系统温度增加（设温度对S C 的影响可略）则塔的气相总传质单元高度H OG 将 ，气体出口浓度y 2将 ，液体出口浓度x 1将 。
2、(6分)某连续精馏塔中，若精馏段操作线方程的截距等于零，则回流比等于 ；馏出液量等于 ；操作线斜率等于 。
3、(7分)塔板中溢流堰的主要作用是为了保证塔板上有 。
当喷淋量一定时，填料塔单位高度填料层的压力降与空塔气速关系线上存在着两个转折点，其中下转折点称为 ，上转折点称为 ；筛板塔、泡罩塔、浮阀塔相比较，操作弹性最大的是 ，单板压力降最小的是 ，造价最便宜的是 。
装订线（答题不得超过此线）4、（11分）○1干燥器内部无补充加热的情况下，进干燥器的气体状态一定，干燥任务一定，则气体离开干燥器的湿度H2越，干燥器的热效率越；○2对于为水蒸汽所饱和的空气，则其干球温度t、t W、t as、t d的关系是t t W t as t d。
○3一定湿度H的气体，总压P加大时，露点温度t d将，而当气体温度升高时，则t d将。
5、(6分)（化工工艺类专业做）○1萃取是指；○2某液体组成为x A=0.6，x B=0.4，试在三角相图中表示出该点的坐标位置。
若在其中加入等量的S，此时坐标点位置在何处（在坐标图中标明），并请写出其组成：x A= ，x B= ，x S= 。
6、(6分)（非工艺类专业做）○1在精馏中，溶液的相对挥发度α等于两组分，α＞1则表示组分A和B ，α=1则表示组分A和B 。
○2当塔板中时，该塔板称理论塔板。
二、选择题（每题2分，共10分）：1、最大吸收率ηmax与（）无关。
A、液气比B、液体入塔浓度C、相平衡常数D、吸收塔型式2、精馏塔设计时，若F、x F、x D、x W、V均为定值，将进料热状态从q=1变为q＞1，设计所需理论板数将（）。
南京工业大学化工原理上册试卷1南京工业大学《化工原理 B 》试题（A ）卷（闭）一、选择题(共10小题，20分)1、(2分)离心泵最常用的调节方法是 ( )Ａ 改变吸入管路中阀门开度 Ｂ 改变压出管路中阀门的开度 Ｃ 安置回流支路，改变循环量的大小 Ｄ 车削离心泵的叶轮2、(2分)板框压滤机中，最终的滤液流率是洗涤液流率的 _______。
（Δp E =Δp w ，μ=μw ） Ａ一倍 Ｂ一半 Ｃ四倍 Ｄ四分之一3、(2分)碳钢的导热率为 ；不锈钢的导热率为____；常压常温空气的导热率为_____；常温水的导热率为_______。
A 151W/(m ·℃)B 370W/(m ·℃)C 45W/(m ·℃)D 16W/(m ·℃)E 0.62W/(m ·℃)F 0.025W/(m ·℃) 4、(2分)多层间壁传热时，各层的温度降与各相应层的热阻_____。
A 成正比 B 成反比 C 没关系5、(2分) 如图所示,用U 形压差计与管道A 、B 两点相连。
已知各图中管径、A 、B 间的管长L 及管道中流体流量均相同,管内流体均为20℃水,指示液均为汞,则________。
A R 1≠R 2 , R 1 = R 2 = R 4B R 1 = R 2 = R 3 = R 4C R 1 = R 2 < R 3 < R 4D R 1≠R 2≠R 3≠R 46、(2分) 在完全湍流中粗糙管的摩擦系数（ ）。
A 与光滑管一样B 取决于ReC 取决于ε/dD 与Re ，ε/d 有关 7、(2分)某泵在运行1年后发现气缚现象，应( ) Ａ 停泵，向泵内灌液 Ｂ 降低泵的安装高度C 检验进口管路是否有泄漏现象D 检查出口管路阻力是否过大 8、(2分)离心泵的轴功率 ( )Ａ 在流量V ＝０时最大 Ｂ 在扬程Ｈ最大时最大 Ｃ 在流量V ＝０时最小 Ｄ 在设计点处最小9、(2分) 在板框过滤机中，如滤饼不可压缩，介质阻力不计，当过滤压差增加一倍时，对相同的q 值，其过滤速率为原来的____________。

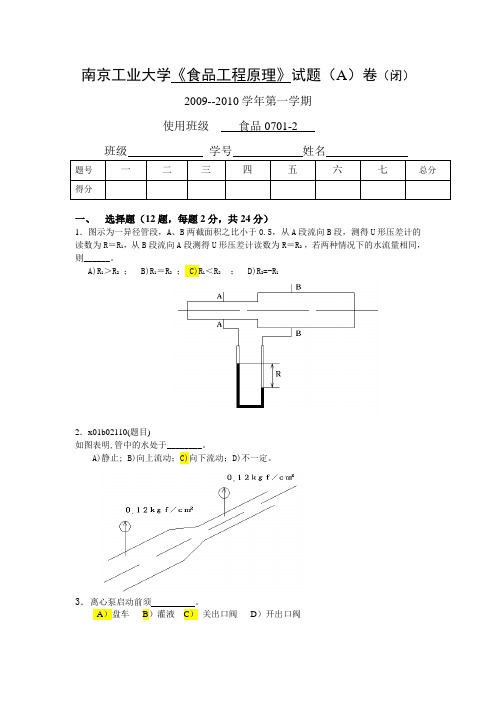

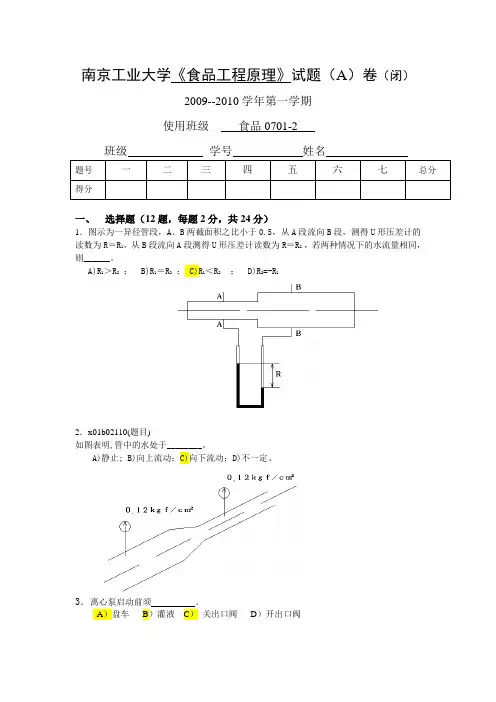

南京工业大学《食品工程原理》试题（A）卷（闭）2009--2010学年第一学期使用班级食品0701-2班级学号姓名题号一二三四五六七总分得分一、选择题（12题，每题2分，共24分）1．图示为一异径管段，A、B两截面积之比小于0.5，从A段流向B段，测得U形压差计的读数为R＝R1，从B段流向A段测得U形压差计读数为R＝R2 ，若两种情况下的水流量相同，则______。
A)R1＞R2 ； B)R1＝R2 ； C)R1＜R2 D)R2=-R12．x01b02110(题目)如图表明,管中的水处于________。
A)静止; B)向上流动；C)向下流动；D)不一定。
3．离心泵启动前须。
A）盘车B）灌液C）关出口阀D）开出口阀4．当两个同规格的离心泵串联使用时,只能说( )（Ａ）串联泵较单台泵实际的扬程增大一倍（Ｂ）串联泵的工作点处较单台泵的工作点处扬程增大一倍（Ｃ）当流量相同时，串联泵特性曲线上的扬程是单台泵特性曲线上的扬程的两倍（Ｄ）在管路中操作的串联泵，流量与单台泵操作时相同，但扬程增大两倍5．对于恒压过滤_______。
(A)滤液体积增大一倍则过滤时间增大为原来的 2倍(B)滤液体积增大一倍则过滤时间增大至原来的2倍(C)滤液体积增大一倍则过滤时间增大至原来的4倍(D)当介质阻力不计时,滤液体积增大一倍,则过滤时间增大至原来的4倍6．降尘室的生产能力__________。
（Ａ）只与沉降面积A和颗粒沉降速度u T有关（Ｂ）与 A ， u T及降尘室高度H有关（Ｃ）只与沉降面积 A 有关（Ｄ）只与 u T和 H 有关7．某一套管换热器用管间饱和水蒸汽加热管内空气，设饱和水蒸汽温度为100℃，空气进口温度为20℃，出口温度为80℃，问此套管换热器内管壁温应是________。
A 接近空气平均温度B 接近饱和水蒸汽和空气的平均温度C 接近饱和水蒸汽温度8．在一个低浓度液膜控制的逆流吸收塔中，若其它操作条件不变，而液量与气量成比例同时增加，则：气体出口组成y2为（A 增加 B 减少 C 不变 D 不定）液体出口组成x1为(A 增加 B 减少 C 不变 D 不定)回收率将（A 增加 B 减少 C 不变 D 不定）9．流率为800kmol/h、组成为0.4的二元理想溶液精馏分离，要求塔顶产品组成达到0.7，塔底残液组成不超过0.1,泡点进料，回流比为2.5。
南京工业大学810化工原理真题1、(08考题)精馏操作时，增大回流比R，其他操作条件不变，则精馏段液气比L/V将( ) [单选题] *A.增大(正确答案)B.不变C.不确定D.减小2、(07考题)某精馏操作的进料状况由饱和液体变为冷液体时，其他条件不变，理论塔板数的变化是( ) [单选题] *A.增多B. 不变C.不确定D. 减小(正确答案)3、(05考题)精馏操作中，回流比从最小回流比逐渐增大时，精馏总费用的变化情况是( ) [单选题] *A.减小B.增大C.先减小后增大(正确答案)D.先增大后减小4、(09考题)精馏段操作线和提馏段操作线的交点恰好落在平衡线上时，精馏操作的( ) [单选题] *A.回流比无穷大，所需塔板数无限多B.回流比无穷小，所需塔板数无限小C.回流比最小，所需塔板数无穷多(正确答案)D. 回流比最小，所需踏板数最少5、(04考题)某连续精馏塔，F不变而xF减小欲保持xD和xW不变，则D将( ) [单选题] *A.增多B.减小(正确答案)C.不变D.无法确定6、(09考题)某连续精馏塔，若F不变而XF减小，欲保持XD和Xw不变，则回流比R需要( ) [单选题] *A.增大(正确答案)B.减小C.不变D.先增大后减小7、双组分连续精馏计算中，q的变化将引起( )的变化。
[单选题] *A.平衡线与q线B.平衡线与精馏段操作线C.平衡线与提馏段操作线D.q线与提馏段操作线(正确答案)8、某二元混合物，α=3，全回流条件下xn=0.3，yn+1=( )。
[单选题] *A、0.9；B、0.3；(正确答案)C、0.854；D、0.794。
9、其他条件不变的情况下，增大回流比能( )。
[单选题] *A、减少操作费用；B、增大设备费用；C、提高产品纯度；(正确答案)D、增大塔的生产能力。
10、加大回流比，塔顶轻组分组成将( )。
[单选题] *A、不变；B、变小；C、变大；(正确答案)D、忽大忽小。

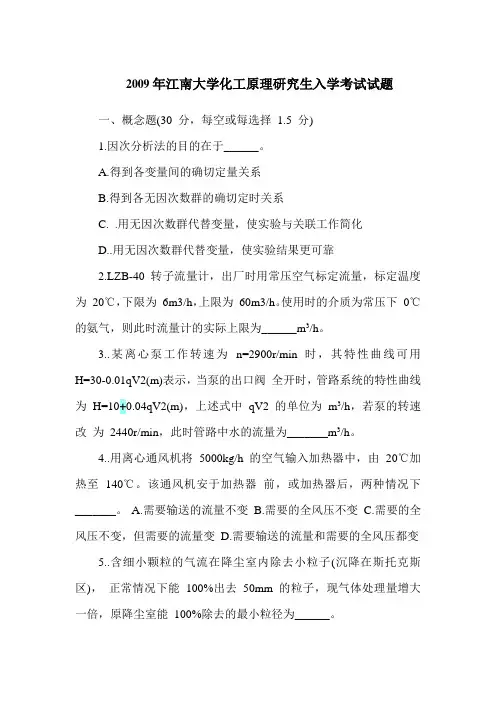

2009年江南大学化工原理研究生入学考试试题一、概念题(30 分，每空或每选择1.5 分)1.因次分析法的目的在于______。
A.得到各变量间的确切定量关系B.得到各无因次数群的确切定时关系C. .用无因次数群代替变量，使实验与关联工作简化D..用无因次数群代替变量，使实验结果更可靠2.LZB-40 转子流量计，出厂时用常压空气标定流量，标定温度为20℃，下限为6m3/h，上限为60m3/h。
使用时的介质为常压下0℃的氨气，则此时流量计的实际上限为______m3/h。
3..某离心泵工作转速为n=2900r/min 时，其特性曲线可用H=30-0.01qV2(m)表示，当泵的出口阀全开时，管路系统的特性曲线为H=10+0.04qV2(m)，上述式中qV2 的单位为m3/h，若泵的转速改为2440r/min，此时管路中水的流量为_______m3/h。
4..用离心通风机将5000kg/h 的空气输入加热器中，由20℃加热至140℃。
该通风机安于加热器前，或加热器后，两种情况下_______。
A.需要输送的流量不变B.需要的全风压不变C.需要的全风压不变，但需要的流量变D.需要输送的流量和需要的全风压都变5..含细小颗粒的气流在降尘室内除去小粒子(沉降在斯托克斯区)，正常情况下能100%出去50mm 的粒子，现气体处理量增大一倍，原降尘室能100%除去的最小粒径为______。
A.2×50mmB.(1/2) ×50mmC.(1/2) × 2 ×50mmD. 2 ×50mm6.回转真空过滤机生产能力为5m3/h(滤液)，过滤表面上滤饼厚度为5mm，现将转速降低一半，其他条件不变，则过滤表面上滤饼厚度为__。
A.2×5mmB.(1/2)×5mmC.(1/2)×2×5mmD. 2 ×5mm7..要出去气体中含有的5~10?m 的粒子，宜选用_。
南京工业大学《化工原理B》试题（A）卷（闭）2008--2009学年第一学期使用班级生工0601-2制药0601-2生强0601班级学号姓名题号一二三四五六总分得分[一]单选择题（每题2分，共20分）1. 某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因( )Ａ水温太高Ｂ真空计坏了Ｃ吸入管路堵塞Ｄ排出管路堵塞2. 当管路性能曲线写为H=A+BV2时( )A A只包括单位重量流体需增加的位能B A包括单位重量流体需增加的位能与静压能之和C BV2代表管路系统的局部阻力损失D BV2代表单位重量流体增加的动能3. 如图示从操作角度看，以下离心泵哪种安装方式合适（）4. 一敞口容器,底部有一进水管(如图示)。
容器内水面保持恒定,管内水流动的速度头为0.5m水柱。
水由水管进入容器,则2点的表压p2=( )水柱。
A 2.0mB 1.5mC 1.0mD 0.75m5. 下图中高位槽液面保持恒定,液体以一定流量流经管路，ab与cd两段长度相等，管径与管壁粗糙度相同，则(1)U形压差计读数( ) A R1>R2 B R1=R2 C R1<R2 D 不定(2)液体通过ab与cd段能量损失( )。
A h fab > h fcd B h fab = h fcd6. 叶滤机洗涤速率与最终过滤速率的比值为______。
Ａ１／２Ｂ１／４Ｃ１／３Ｄ１7. 降尘室的生产能力由________ 决定。
A 降尘室的高度和长度B 降尘室的高度C 降尘室的底面积D 降尘室的体积8. 助滤剂应具有以下性质______ 。
Ａ颗粒均匀，柔软，可压缩Ｂ颗粒均匀，坚硬，不可压缩Ｃ粒度分布广，坚硬，不可压缩Ｄ颗粒均匀，可压缩，易变形9. 某一套管换热器用管间饱和水蒸气加热管内空气，设饱和水蒸气温度为100℃，空气进口温度为20℃，出口温度为80℃，问此套管换热器内管壁温应是________。
南京工业大学期末考试(A)卷课程：«化工原理»（上册）班级：姓名：学号：题号一二三四五六总计得分一、 选择填空题：(每题5分，共20分)1．(1) x01a05155如图所示，若敞口罐液面恒定，罐上方压强为Pa，忽略流动阻力损失，出水管管径为d，则出水管的出口速度u与有关。
（A）Ｈ（B）Ｈ、ｄ（C）ｄ（D）Ｐａ（E）Ｈ、ｄ、Ｐａ(2)x01b05175有一并联管路，两段管路的流量，流速、管径、管长及流动阻力损失分别为V1，ｕ1，d1，ｌ1，ｈf1及V2，ｕ2，ｄ2，ｌ2，ｈf2。
若ｄ1＝２ｄ2，ｌ1＝２ｌ2，则：①ｈf1／ｈf2＝（）（A）２（B）４（C）１／２；（D）１／４（E）１②当两段管路中流体均作滞流流动时，V1／V2＝（）（A）２（B）４（C）８（D）１／２（E）１(3)x01b05043转子流量计的主要特点是（）（A）恒截面、恒压差（B）变截面、变压差（C）恒流速、恒压差（D）变流速、恒压差2．X02a05106⑴已知流体经过泵后，压力增大∆P N/m2，则单位重量流体压能的增加为（）（A）∆P （B）∆P/ρ（C）∆P/ρg （D）∆P/2g⑵离心泵的下列部分是用来将动能转变为压能（）（A）泵壳和叶轮（B）叶轮（C）泵壳（D）叶轮和导轮3． x03a05095（1）过滤介质阻力忽略不计,滤饼不可压缩进行恒速过滤时,如滤液量增大一倍,则___（Ａ）操作压差增大至原来的√２倍（Ｂ）操作压差增大至原来的４倍（Ｃ）操作压差增大至原来的２倍（Ｄ）操作压差保持不变（2）恒压过滤时，如介质阻力不计，过滤压差增大一倍时同一过滤时刻所得滤液量___（Ａ）增大至原来的２倍（Ｂ）增大至原来的４倍（Ｃ）增大至原来的√２倍（Ｄ）增大至原来的１．５倍4． x04a05056比较下列对流给热系数的大小空气流速为6m/s的α1，空气流速为25m/s的α2，水流速为1.2m/s的α3，水流速为2.5m/s的α4，蒸汽膜状冷凝的α5，自大到小的顺序为：> > > >二、 填空题：(每题5分，共20分)1． t01b05027①1atm=__________kN/m2 。
②____________________的流体称为理想流体。
③表压与绝对压力的关系是____________________。
2． t02a05007①离心泵的流量调节阀安装在离心泵的管路上，关小出口阀门后，真空表的读数，压力表的读数。
（填增加、降低或不变）t02a05002②管路特性曲线的一般表达式是。
t02a05001③离心泵的安装高度超过允许安装高度时，离心泵会发生＿＿＿＿现象。
3. t03b05016粒子沉降过程分阶段和阶段。
沉降速度是指时，相对于的速度。
4． t04b05180冷、热气体在间壁换热器中换热，热气体进口温度T1＝400℃，出口温度T2为200℃，冷气体进口温度t1＝50℃，两股气体的质量流量相同，物性数据可视为相同，若不计热损失时，冷气体出口温度为℃；若热损失为5%时，冷气体出口温度为℃。
三、 计算题j01b20095 (本题15分)某液体密度800kg/m3，粘度73cP，在连接两容器间的光滑管中流动，管径300mm，总长50m（包括局部当量长度），两容器液面差3.2m，求（1）管内流量（2）若在连接管口装一阀门，调节此阀的开度使流量碱为原来的一半，阀的局部阻力系数是多少？（设流体流动为湍流，摩擦系数符合柏拉修斯公式λ＝0.3164/Re0.25）四、 计算题j02b10055 (本题10分)用泵将石油从低位槽输送至高位槽，两槽液位恒定，液面差15m，管子规格Φ89×4.5mm，管路总长度（包括所有局部阻力当量长度）为200m，要求流量21 m3/h，石油的密度ρ＝920kg /m3，，粘度0.5NS/m2，求：(1) 雷诺数Re，摩擦系数λ，流动阻力∑h f(2) 泵的有效功率五、计算题j03b15075 (本题15分)用板框压滤机过滤悬浮液，已知过滤面积10m2，操作压力2kgf/cm2（表压），过滤15分钟后，得滤液2.91m3，若介质阻力可忽略不计，滤饼不可压缩，求：（1）已知该板框压滤机的生产能力4.8m3/h，计算洗涤时间和辅助时间之和（2）若过滤时间和滤液量均不变，操作压力降至1kgf/cm2（表压），需增加多少过滤面积才能维持生产能力不变？六、 计算题j04c20130(本题20分)有一套管式换热器，内管Φ54×2mm，外管Φ116×4mm的钢管，内管中苯由50℃加热至80℃，流量4000kg/h，环隙为2kgf/cm2（绝）饱和蒸汽，蒸汽冷凝的传热系数104W/m2K，已知苯的ρ＝ 880kg /m3，C P=0.1856kj/kg, λ=0.134 W/mK，μ=0.39cP, 管内污垢热阻R si＝0.0004 m2 K / W，管壁热阻和管外污垢热阻可略，求：（1）管内给热系数αi，以管内表面积计的总传热系数K i（2）套管的有效长度（3）若加热蒸汽压力增至3kgf/cm2（绝），问苯的出口温度是多少？（设K i不变）压强，kgf/cm2（绝） 1.0 2.0 3.0温度，℃99.1 120 133汽化潜热，KJ/Kg 2259 2204 2163答案：选择填空题：1. A E C C2. C C3. C C4.α5>α4>α3 >α2>α1填空题：1. ①1atm=_101.3___kN/m2 。
②粘度为零，无流动阻力的流体称为理想流体。
③表压与绝对压力的关系是表压＝绝对压力－大气压。
2．①离心泵的流量调节阀安装在离心泵的出口管路上，关小出口阀门后，真空表的读数减小，压力表的读数增大。
（填增大、减小或不变）t02a05002②管路特性曲线的一般表达式是 He‘＝H0+KV2。
t02a05001③离心泵的安装高度超过允许安装高度时，离心泵会发生汽蚀现象。
3.粒子沉降过程分加速阶段和匀速阶段。
沉降速度是指加速终了时时，颗粒相对于流体的速度。
4．冷、热气体在间壁换热器中换热，热气体进口温度T1＝400℃，出口温度T2为200℃，冷气体进口温度t1＝50℃，两股气体的质量流量相同，物性数据可视为相同，若不计热损失时，冷气体出口温度为 250 ℃；若热损失为5%时，冷气体出口温度为 240 ℃。
三．解：p1=-p2u1=u2gZ1+u12/2+p1/ρ+He=gZ2+u22/2+p2/g+∑h fgZ1=∑h f= (0.3164/Re0.25)(l/d)(u2/2)∴u=3.513m/s(2) gZ1=∑h f= (0.3164/Re0.25+ζ)(l/d)(u2/2)∴ζ=14.3四．解：u=21/(3600*0.785*0.082)=1.16m/sRe= duρ/μ=170.8 层流λ＝64/Re=0.374∑h f=λ(l/d)(u2/2)==0.374*(200/0.08)*(1.162/2)=629.9J/Kg(2) He=g∆z+∑h f=777J/KgNe=HeVρg=4.17KW五．解：(1)Q=V/(τF+τW+τR)0.00133=2.91/(900+τW+τR)τW+τR=21.47min(2) V2=2k∆P A2τV2=2k∆P’ A’2τA’2=∆P A2/∆P’=200A’=14.14m2∆A=14.14-10=4.14 m2六．解（1）Re=duρ/μ=4W/πdμ=4*4000/(3600*3.14*0.05*0.39*10-3)=7.259*104 Pr=C pμ/λ=0.1856*103*0.39*10-3/0.134=5.4αi=0.023(λ/d i)Re0.8Pr0.4=936.59W/ m2KK i=1/(1/αi+d i/α0d0+R si)=641 W/ m2K(2)t s=120℃△t m=(80-50)/ln70/40=53.6℃Q=W C C PC(t2-t1)=(4000/3600)*0.1856*103*(80-50)=61864WQ=K iπd i L△t m L=11.5m(3) t s=133℃△t m=( t2-50)/ln(133-50)/(133- t2)Q=K iπd i L△t m= W C C PC(t2-t1)641π*0.05*11.5*( t2-50)/ln(133-50)/(133- t2)=(4000/3600)*0.1856*103*( t2-50) t2=84.5℃南京工业大学期末考试(A)卷课程：«化工原理»（下册）班级: 姓名: 学号:题号一二三四五六总分得分[一]选择题：⑴x06b05091①正常操作下的逆流吸收塔，若因某种原因使液体量减少以致液气比小于原定的最小液气比时，下列哪些情况将发生( )（Ａ）出塔液体浓度x b增加，回收率增加；（Ｂ）出塔气体浓度增加，但x b不变；（Ｃ）出塔气体浓度与出塔液体浓度均增加；（Ｄ）在塔下部将发生解吸现象。
②x06a05002在填料塔中用清水吸收混合气中ＮＨ3，当水泵发生故障上水量减少时，气相总传质单元数ＮOG（）（Ａ）增加；（Ｂ）减少；（Ｃ）不变。
③x06b05060在吸收塔某处，气相主体浓度y=0.025，液相主体浓度x=0.01，气相传质分系数k y=2kmol/m2h，气相总传质系数K y=1.5kmol/ m2h，则该处气液界面上气相浓度y i应为（），平衡关系y=0.5X。
（Ａ）0.02 （Ｂ）0.01 （Ｃ）0.015 （Ｄ）0.005⑵x07b05079①某精馏塔，精馏段理论板数为Ｎ1层，提馏段理论板数为Ｎ2层，现因设备改造，使精馏段理论板数增加，提馏段理论板数不变，且Ｆ，ｘF，ｑ，Ｒ，Ｖ等均不变，则此时：（）（Ａ）ｘD增加，ｘW不变（Ｂ）ｘD增加，ｘW减小（Ｃ）ｘD增加，ｘW增加（Ｄ）ｘD增加，ｘW的变化视具体情况而定。
②x07a05052连续精馏塔设计时，当采用塔顶全凝器，泡点回流方案时，为完成分离任务所需理论板数为ＮT1。
若采用塔顶分凝器，而回流比和前方案相同时，则完成同样分离任务所需理论板数为ＮT2。
比较：（）（Ａ）ＮT2＞ＮT1；（Ｂ）ＮT2＝ＮT1；（Ｃ）ＮT2＜ＮT1；（Ｄ）判断依据不足。
⑶x09a05059①（1）绝热饱和温度t as是大量的循环水与进入的空气接触时最后达到的稳态温度，它等于循环水的温度。
（2）湿球温度t w是湿球温度计所指示的平衡温度，但它并不等于湿纱布中水分的温度。
对以上两种说法正确的判断是：( )。
(Ａ)．两者都对；(Ｂ)两者都不对；(Ｃ)⑴对⑵不对；(Ｄ)⑵对⑴不对。
