M12插头的属性参数
名称： M12插头
锁紧方式：螺纹式
连接方式：焊接、浇注电缆
防护等级： IP67
工作温度；低温-25、高温+85℃
产品外型：直头
电缆材质：PUR、PVC可选
针数/芯数：4针，可按需求定制5、8针/4、5、8芯，
电缆长度：3米，可按需求定制，5米、10米、15米。
电缆颜色：黑、橙、黄、灰，可按需求定制
电缆规格： 0.34mm2(AWG22)、0.25mm2 (AWG24)可按需求定制；带屏蔽、不带屏蔽
M12插头应用范围:多用于户外灯箱广告，仪器仪表，各种机械设备，传感器，制造器，压力变送器的连接
最大的特点：稳定可靠，不受外界环境影响（如温度，湿度）
防水防潮，保证线路电路稳定，M12表面有一层镀层（防腐蚀，防氧化）
耐油耐焊，减少接线使设备快速投运，良好的机械电气性能保证稳定性和可靠性，过程相关运行和功能指示LED，可实现故障诊断，极少停机和维护时间。
名称型号形状
1.连接到电缆的接插件插座/插头两侧接插件系列产品
M8、M12、5/8、7/8、M23
订货型号
KYF_J_ZT-L_M/KYF_J_ZT-L_M KYF表示科迎法（kyfbest#com）
单侧插座接插件系列产品
M8、M12、5/8、7/8、M23
订货型号
KYF_J_ZT-NC
单侧插座接插件带LED系列产品M8、M12
订货型号
PNP-KYF_J_ZT-L_M
单侧插头接插件系列产品
M8、M12、5/8、7/8、M23
订货型号
KYF_J_ZT-L_M
2.
接插件组件
(压接、焊接或螺钉接)
用于启用传感器电缆
和继电气电缆接插件。
接线盒接接插件
用于启用接线盒的接插件。
面板安装接插件
插头组件系列产品
M8、M12、5/8、7/8、M23
用于启用安装于面板的
I/O盒接插件
插座组件系列产品
M8、M12、5/8、7/8、M23
订货型号
KYF_J_Z-
4.
T型连接和Y型连接
用于分支和菊花链连接
T型连接/Y型连接插
头/插座接插件系列产品
M8、M12、5/8、7/8、M23
Y-KYF_J_Z
Y型连接。
原版操作手册的译本© 2020 Festo SE & Co. KG 保留一切权利1适用文件有关产品的所有可用文件 è 。
2安全2.1安全注意事项–仅在无电压情况下进行插拔连接。
–仅允许将产品安装在处于安全状态的部件上。
2.2按规定使用连接电缆用于连接现场用设备（传感器、执行元件）和控制器。
3结构3.1产品配置1插座 M12x12插头 M12x13电缆Fig. 1 NEBU-M12G5-...-M12G...1插座 M12x12插头 M12x13电缆Fig. 2 NEBU-M12G5-...-M12W...1插座 M12x12插头 M12x13电缆4开关状态显示（可选）Fig. 3 NEBU-M12W5...-M12G...1插座 M12x12插头 M12x13电缆4开关状态显示（可选）Fig. 4 NEBU-M12W5...-M12W...1插座 M12x12插头 M12x13电缆Fig. 5 NEBU-M12G5-E-...-Q8N-M12G53.2针脚分配1) 颜色代码符合 IEC 60757:1983-01Tab. 1 针脚分配4装配4.1安装现场设备端1.将插座 1 与适配的插头对齐。
2.将插座 1 插到插头上。
3.拧紧插座 1 的螺丝紧固。
拧紧扭矩：0.3 Nm ± 67 %4.2安装控制端1.将插头 2 与适配的插座对齐。
2.将插头 2 插入插座中。
3.拧紧插头 2 的螺丝紧固。
拧紧扭矩：0.3 Nm ± 67 %4.3电缆敷设属性电缆属性电缆敷设-K-标准拖链中（弯曲半径 75 mm）或柔性（可自由移动，无导向的敷设）电缆可灵活弯曲，但不可用于机器人。
-E-适合于导向链中继用于拖链中或柔性敷设-R-适合于机械手用在机器人上、用于拖链中或柔性敷设Tab. 2 电缆敷设4.4拖链中的安装1.根据实际铺设情况截取所需长度的拖链。
2.拖链中的电缆铺设无扭曲。

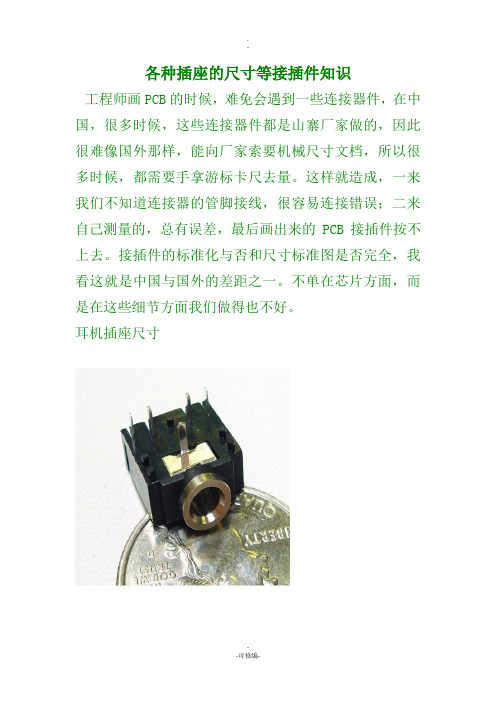

各种插座的尺寸等接插件知识工程师画PCB的时候，难免会遇到一些连接器件，在中国，很多时候，这些连接器件都是山寨厂家做的，因此很难像国外那样，能向厂家索要机械尺寸文档，所以很多时候，都需要手拿游标卡尺去量。
这样就造成，一来我们不知道连接器的管脚接线，很容易连接错误；二来自己测量的，总有误差，最后画出来的PCB接插件按不上去。
接插件的标准化与否和尺寸标准图是否完全，我看这就是中国与国外的差距之一。
不单在芯片方面，而是在这些细节方面我们做得也不好。
耳机插座尺寸这是我们在电子市场上买到的3.5mm立体声耳机插座。
它的机械尺寸如下：从耳机插座底面的管脚旁边会有①②③④⑤的编号，对应尺寸图。
一般来说耳机采用3段式的插头，插头直径一般有3.5mm 和2.5mm，不同直径的插头对应不同直径孔的耳机插座，所以“公〞和“母〞要对应☺根据三段式的耳机插头的接线，就可以确定耳机插座的连接：1脚接地，2脚接右声道〔Right〕，5脚接左声道〔Left〕。
在耳机接头没插入插座的时候，2脚和3脚，4脚和5脚是接在一起的，而一旦接头插入插座的时候，2脚和3脚，4脚和5脚会分开。
所以从系统可靠性的角度来说，3脚和4脚应该接地，这样的话，耳机没插的时候，左右声道输入接地，系统输入为0。
很多时候，我们都会把不用的3脚4脚悬空，那么2脚和5脚也是悬空的,这样带来的风险就是，万一会从外界串入一个大电流，会从2脚和5脚传到板子上，从而会烧毁芯片。
耳机接头除了有三段式之外，还有四段式，四段式比三段式加多了一个话筒/接听键，国标〔大局部手机〕从头到尾〔尾巴是有线那边〕的定义是：左声道、右声道、MIC、地。
要注意iphone的四段式耳机接头的顺序是不一样的，从头〔尖〕到尾是左声道、右声道、地、MIC。
一般手机立体声耳机接头单声道耳机插座单声道耳机插座也可以用作输入。
要注意的是A为地，B 应该接输入端，而F端应该接地。
在没有耳机接头接入的时候，B脚和F脚是连在一起的，这样保证，输入接地，输入信号为0。
【产品描述】：上海科迎法电气科技有限公司研制生产的：M 12/M8 传感器连接器用的多端口输入/输出接线盒。
代替传统的中继端子，现有八口座型产品，并实现批量化生产。
可以按用户要求定制 4 口、6 口、12 口、16 口型产品，产品技术没有任何障碍，只要有一定的数量就可以直接投入生产。
并可实现双通道、其它技术要求方案的产品开发。
8 口座分线盒产品内部线路结构分 NPN 、PNP 两种 Common 类型，LED 指示灯方便确认IO 状态。
配线作业简单，配线工程时间缩短，有效避免配错线，维护时间短，降低配线成本，节省空间，简化设计。
8 口座分线盒采用 M8 三孔式插座，PUR 或 PVC 电缆引出，外皮黑色、黄色、灰色等可选，环保材料预制方式，防护性能 IP67，插座可选配 金属防尘帽。
☆本盒 10 芯电缆，其中：棕色电源正、蓝色电源负，其余为 8 个信号线。
☆状态显示:：显示灯黄、绿☆安装方式：纵横各 2 个安装孔☆插头带线、不带线任选。
直型、90°弯型任选。
本公司均有生产产品备注：符合RoHS 环保 CE 指令的日期 (NEW20100612)上海科迎法电气科技有限公司地通过了 ISO9001 质量体系认证。
M12/M8分线盒产品介绍产品描述: 8 口分线盒M8-PNP 或NPN-带 PVC 或 PU R -电缆长度（）米。
产品型号:KYF8K-M8-K3-PNP(NPN)-PVC(PUR)-L （）MPNPNPN产品外形尺寸图优势产品种类齐全，用途多样品质和专业水平突出，可靠性高设备连接解决方案创新、便捷，具备必要的工业应用防护等级根据客户需求定制，灵活性高产品专员提供专业设计支持特殊外形结构及要求可接受定制产品认证资质：CE/LVD、CE/EMC、IP67额定电压 DC12～24V 2A I/O 额定电流4A PORT 绝缘阻抗 100MΩ(DC500V) 耐电压 AC500V 1min防护等级IP67 可插接寿命500周期 直接出线直径 8mm 温度范围-20～85℃接触电阻≤8m Ω连接类型：M8X1 接线盒产品材质明示： 污染等级：3接触件材料：铜合金材料接触表面：NIAU 接触件载体材料：AU 夹具本体材料：PVC/PA66 螺圈材料:铜合金 密封材料：环氧树脂多芯线截面积：2X0.75－8X025【注意事项】：1、使用过程注意线路连接可靠，连线方式正确。
