电力系统分析与设计

电力系统分析课程设计概述电力系统分析课程设计是一门重要的电力工程课程，旨在让学生深入了解电力系统的各个方面，从而提高他们的实际应用能力。

在这门课程中，学生将能够掌握电力系统分析的基本原理、方法和技术，并学会如何利用各种工具进行电力系统分析。

下面将对电力系统分析课程设计进行详细的概述。

首先，电力系统分析课程设计需要学生具备电力工程的基础知识和数学基础。

因为这门课是电力工程专业重要的课程，并且将涉及大量的数学知识，包括复变量理论、矩阵、微积分、微分方程、离散数学和概率论等，所以学生需要具备一定的数学功底和电力工程知识。

其次，在电力系统分析课程设计中，学生将具备以下几个方面的基本知识：1. 电力系统中各种组成部分的理论和技术知识。

2. 电力系统中各种电气设备的工作原理以及保护断路器、继电器等设备的原理。

3. 电力系统中各种控制和保护技术以及安全应急技术的知识。

4. 电力系统中各种稳定性和能力分析的理论和方法。

5. 电力系统中的弱电系统、通信系统和自动化系统等相关知识。

这些基础知识对于学生在电力系统分析过程中的理解和应用至关重要。

在电力系统分析课程设计中，学生将学习到各种电力系统分析的基本原理和方法。

例如，节点电压法和支路电流法等基本分析方法，以及各种电路稳态分析和瞬态分析方法。

此外，学生还将学习所需的各种分析工具和软件，例如ETAP、PSSE 等。

这些工具可以极大地提高学生对电力系统的理解和应用能力。

在课程的最后，学生将需要开展分析项目，例如对电力系统进行模拟、仿真和分析，并提出可行解决方案。

最后，在电力系统分析课程设计中，学生还将涉及到以下几个方面的实际应用：1. 电力系统规划、建设、运行和管理的各种实际问题。

2. 发电厂、变电站、输电线路、配电线路、分布式能源、储能技术和节能减排等电力系统相关领域的实际问题。

3. 电力市场体系、能源供需平衡、电力质量、调度控制、故障检修等各种实际应用问题。

总之，电力系统分析课程设计是一门让学生深入了解电力系统的各个方面，提高其实际应用能力的重要课程。

海洋平台临时电力系统的设计、组建与分析海洋平台临时电力系统的设计、组建与分析在海上进行勘探、建造和维护等工程时，对电力供应的需求是必不可少的。

海洋平台临时电力系统是为了满足上述需要而建立的一个重要组成部分。

其依靠独立的发电机组、变压器、电缆等设备，为航行在浅水区域的船舶和在海上工作的工程设施提供电力，保障了施工及设备、物资储备的正常运转。

一、电力系统的设计原则电力系统的设计必须满足以下几个原则：可靠性、安全性、经济性、实用性、公平合理和适应性。

在设计阶段需考虑到电气系统的使用环境，如作业的时间、海区环境特征以及用户的需求等，同时还需考虑到海上施工和设施维护方便实现的因素。

在现实实际应用中，电力系统的启动、变负荷及停止应具有简单方便等特点。

二、组建电力系统的流程组建临时电力系统需要充分考虑船舶或平台的使用情况，制定详细的实施方案。

可遵循以下程序组建电力系统：1.确定电源类型，选择发电机组。

由于海上经常受到风浪、潮汐等因素影响，发电机类型应选用可靠的涵盖各种工况的发电机组。

2.选取合适的变压器变压器要根据负载特点和电缆线路的电压等级来选择，以保证电力分配既经济又合理。

3.布设电缆和配电箱。

需选用防水、耐腐蚀、耐海水腐蚀的电缆线路和配电箱，且必须符合船级社认证标准。

4.设备运行调试。

安全检查、调试及运行测试等必要步骤是组建电力系统环节中不可或缺的步骤，需要严格执行，并可根据满足不同用户实际需求进行调整。

三、分析电力系统的发展趋势随着近年来经济、科技的快速发展，海上施工所需电力的有需求也在快速增长，促使了海洋平台临时电力系统的发展。

在未来，随着新能源技术和物联网技术的应用，将有望实现海上风力、潮汐和太阳能等能源的利用，推动海洋平台临时电力系统向节能环保方向发展。

同时，电力运维技术的提高也将成为发展的关键。

因此，建议在进行电力系统设计时，应尽可能地使用智能设备，提高设备的可靠性、自动化度及在线维护能力，同时加强人工维护与设施保养工作，提高工作效率，保障施工环节安全有效地推进。

电力系统分析课程设计报告题目: 电力系统三相对称短路计算专业: 电气工程及其自动化班级:姓名:学号:指导教师:目录电力系统分析........................................................................................................................... - 0 -第一章设计目的与任务 ......................................................................................................... - 2 -1.1设计目的.................................................................................................................... - 2 -1.2设计任务.................................................................................................................... - 2 -第二章基础理论与原理 ......................................................................................................... - 2 -2.1 对称短路计算的基本方法 ....................................................................................... - 2 -2.2 用节点阻抗矩阵的计算方法 ................................................................................... - 4 -2.3 用节点导纳矩阵的计算方法 ................................................................................... - 6 -2.4 用三角分解法求解节点阻抗矩阵 ........................................................................... - 7 -2.5 短路发生在线路上任意处的计算方法 ................................................................... - 8 -第三章程序设计..................................................................................................................... - 9 -3.1 变量说明................................................................................................................... - 9 -3.2 程序流程图............................................................................................................. - 10 -3.2.1主程序流程图 .............................................................................................. - 11 -3.2.2导纳矩阵流程图 .......................................................................................... - 12 -3.2.3三角分解法流程图 ...................................................................................... - 13 -3.3 程序源代码见附录1 ............................................................................................ - 14 -第四章结果分析................................................................................................................... - 14 -第五章收获与建议............................................................................................................... - 15 -参考文献................................................................................................................................. - 17 -附录......................................................................................................................................... - 17 -附录1: 程序源代码..................................................................................................... - 18 - 附录2: 测试系统数据与系统图 ................................................................................... - 23 - 附录3: 测试系统的运行结果- 25 -第一章设计目的与任务1.1设计目的1、加深理解并巩固电力系统发生短路的基本知识。

电力系统潮流分析与计算设计（P Q分解法）电力系统潮流分析与计算设计（p-q分解法）摘要潮流排序就是研究电力系统的一种最基本和最重要的排序。

最初，电力系统潮流排序就是通过人工手算的，后来为了适应环境电力系统日益发展的须要，使用了交流排序台。

随着电子数字计算机的发生，1956年ward等人基本建设了实际可取的计算机潮流排序程序。

这样，就为日趋繁杂的大规模电力系统提供更多了极其有力的排序手段。

经过几十年的时间，电力系统潮流排序已经发展得十分明朗。

潮流排序就是研究电力系统稳态运转情况的一种排序,就是根据取值的运转条件及系统接线情况确认整个电力系统各个部分的运转状态，例如各母线的电压、各元件中穿过的功率、系统的功率损耗等等。

电力系统潮流排序就是排序系统动态平衡和静态平衡的基础。

在电力系统规划设计和现有电力系统运转方式的研究中，都须要利用电力系统潮流排序去定量的比较供电方案或运转方式的合理性、可靠性和经济性。

电力系统潮流计算分为离线计算和在线计算，离线计算主要用于系统规划设计、安排系统的运行方式，在线计算则用于运行中系统的实时监测和实时控制。

两种计算的原理在本质上是相同的。

实际电力系统的潮流技术主要使用pq水解法。

1974年，由scottb.在文献(@)中首次提出pq分解法，也叫快速解耦法（fastdecoupledloadflow，简写为fdlf）。

本设计就是使用pq水解法排序电力系统潮流的。

关键词：电力系统潮流排序pq水解法第一章概论1.1详述电力系统潮流计算是研究电力系统稳态运行情况的一种计算,它是根据给定的运行条件及系统接线情况确定整个电力系统各个部分的运行状态，如各母线的电压、各元件中流过的功率、系统的功率损耗等等。

电力系统潮流计算是计算系统动态稳定和静态稳定的基础。

在电力系统规划设计和现有电力系统运行方式的研究中，都需要利用电力系统潮流计算来定量的比较供电方案或运行方式的合理性、可靠性和经济性。

电力系统的稳定性分析与优化设计随着社会经济的发展和人民生活水平的提高，电力需求不断增长。

为了保障电力系统的安全运行，提高电力供应的可靠性和稳定性，稳定性分析与优化设计变得至关重要。

本文将对电力系统的稳定性进行分析，并提出相应的优化设计方案。

首先，电力系统的稳定性是指系统在扰动干扰下，保持正常运行的能力。

稳定性主要包括静态稳定和动态稳定两方面。

静态稳定性是指电力系统在负荷变化或故障发生时，恢复到新的稳态工作状态的能力。

在分析电力系统的静态稳定性时，需要考虑负荷曲线、输电线路和变压器参数等因素。

为确保系统的静态稳定性，可采取以下措施：1. 增大装置的传输能力：通过增设新的输电线路和变电站，提高电力系统的传输能力，减少输电损耗，提高电压稳定性。

2. 升级设备技术水平：采用先进的高压输电线路和变电设备，提高输电能力和稳定性。

3. 优化电力系统的调度策略：合理安排负荷的调度和发电机组的输出，防止系统过负荷运行，保持系统处于稳定的工作状态。

动态稳定性是指电力系统在发生大幅度故障、变动或重大外界干扰时，恢复到正常稳定工作状态的能力。

为实现电力系统的动态稳定性，可采取以下措施：1. 额定载能力的选择：根据电力系统的负荷特点和预测，合理选择变压器的额定载能力，确保系统在故障发生时能够快速恢复。

2. 调整系统的动态特性：通过调整稳定器的参数，提高系统的动态响应能力，减小系统在故障时的振荡幅度。

3. 引入新的稳定性辅助装置：如在关键节点处安装动态稳定器、电容器等设备，提高系统的阻尼能力和稳定性。

值得注意的是，虽然电力系统的稳定性分析与优化设计是提高电力供应可靠性和稳定性的重要手段，但也需要兼顾经济性。

在进行系统优化设计时，需权衡系统稳定性的要求和代价，力求在满足稳定性要求的前提下，尽可能降低成本和资源消耗。

总结起来，电力系统的稳定性分析与优化设计是确保电力系统安全运行的重要环节。

通过对电力系统的静态稳定性和动态稳定性进行分析，我们可以采取合适的措施来提高系统的稳定性。

电力系统潮流分析与计算设计电力系统潮流分析是电力系统运行和规划的重要工具之一，用于计算和分析电力系统中各个节点的电压幅值和相角。

潮流分析可以帮助我们了解电力系统中电流、功率等重要变量的分布和流动情况，进而指导电力系统的运行和调度，提高电力系统的稳定性和经济性。

在潮流分析中，我们常常使用P-Q分解法来计算电力系统中各个节点的电压幅值和相角。

P-Q分解法是一种迭代的方法，可以逐步计算出节点的电压幅值和相角，并满足节点的功率平衡条件。

首先，我们需要列出发电机节点和负荷节点的功率平衡方程。

对于发电机节点，功率平衡方程可以表示为：P_g-P_d-P_l=0其中，P_g表示发电机的有功出力，P_d表示发电机的有功损耗，P_l 表示节点的有功负荷。

对于负荷节点，功率平衡方程可以表示为：-P_l+P_g-2BVL=0其中，B表示节点的导纳，V表示节点的电压幅值，L表示节点的电流幅值。

然后，我们需要列出节点的电压-相角方程。

对于每个节点，电压-相角方程可以表示为：V_i ∠θi = Vj ∠θj - (Rij + Xij)Iij其中，V_i和θ_i表示节点i的电压幅值和相角，V_j和θ_j表示节点j的电压幅值和相角，R_ij和X_ij表示节点i和节点j之间的电阻和电抗，I_i_j表示节点i到节点j的电流。

在实际计算中，我们通常从平衡节点开始，逐步计算各个节点的电压幅值和相角，直到所有节点的电压幅值和相角满足要求。

在进行计算前，我们需要先给定节点的电压幅值和相角的初值。

对于平衡节点，我们可以直接给定其电压幅值和相角的固定值，而对于其他节点，我们可以先给定其电压幅值的初值，然后通过P-Q分解法来计算其相角。

在每一步计算中，我们首先根据电压-相角方程计算出节点之间的电流，然后再根据功率平衡方程计算出节点的有功出力和有功负荷，最后根据节点的有功出力和有功负荷来更新节点的电压幅值和相角。

通过多次迭代计算，直到节点的电压幅值和相角满足要求，我们就可以得到电力系统的潮流分析结果。

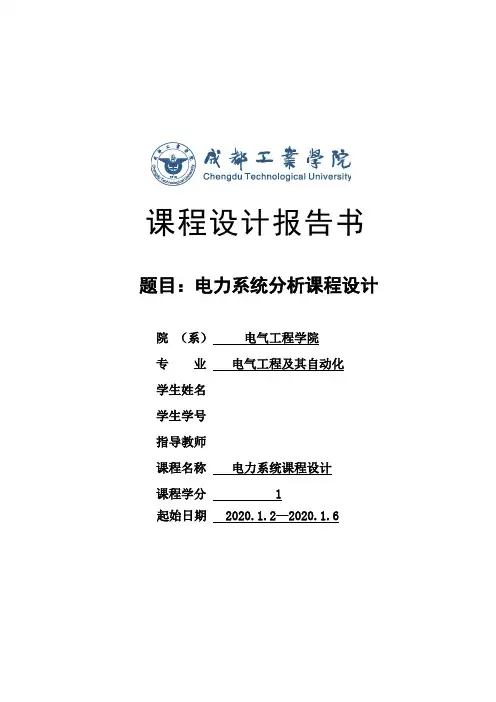

课程设计报告书题目：电力系统分析课程设计院（系）电气工程学院专业电气工程及其自动化学生姓名学生学号指导教师课程名称电力系统课程设计课程学分 1起始日期 2020.1.2—2020.1.6电力系统分析课程设计任务书一、设计目的和要求1、设计目的通过课程设计，使学生加强对电力体统分析课程的了解，学会查寻资料、以及分析计算等环节，进一步提高分析解决实际问题的能力。

2、设计要求（1）培养学生认真执行国家法规、标准和规范及使用技术资料解决实际问题的能力；（2）培养学生理论联系实际，努力思考问题的能力；（3）进一步理解所学知识，使其巩固和深化，拓宽知识视野，提高学生的综合能力；（4）懂得电力系统分析设计的基本方法，为毕业设计和步入社会奠定良好的基础。

二、设计课题和内容各元件参数标幺值如下（各元件及电源的各序阻抗均相同）：接线，非标准变比侧Δ接T1：电阻0，电抗0.2，k=1.1，标准变比侧YN线；接线，非标准变比侧ΔT2：电阻0，电抗0.15，k=1.05，标准变比侧YN接线；L24: 电阻0.03，电抗0.08，对地容纳0.04；L23: 电阻0.023，电抗0.068，对地容纳0.03；L34: 电阻0.02，电抗0.06，对地容纳0.032；G1和 G2：电阻0，电抗0.15，电压1.1；负荷功率：S1=0.5+j0.2；任务要求：当节点2发生B、C两相金属性接地短路时，1 计算短路点的A、B和C三相电压和电流；2 计算其它各个节点的A、B和C三相电压和电流；3 计算各条支路的电压和电流。

三、设计工作要求1、理解设计任务书，原始设计资料。

3、掌握以下设计内容及方法：电力系统组成、标幺制的原理、短路类型、短路原因、短路危害与短路计算的目的；同步发电机暂态过程、系统元件各序（正、负和零）参数计算、对称分量法原理、电力系统各序网络、不对称故障边界条件确定以及正序等效定理。

最后撰写设计报告，绘图工程图，考核。

电力系统规划与设计思路电力系统规划与设计是一个复杂而关键的过程，它涉及到电力供应的可靠性、经济性和可持续性等方面。

本文旨在探讨电力系统规划与设计的一些关键思路，并为读者提供一些实用的指导。

一、电力需求预测电力需求预测是电力系统规划的起点，它对于正确把握未来的用电趋势至关重要。

预测电力需求需要综合考虑经济发展、人口增长、工业结构、能源政策等因素。

常用的预测方法有统计模型和经济模型等，通过对历史数据和相关经济指标的分析，可以对未来的电力需求进行较为准确的预测。

二、电力源选择在电力系统规划与设计中，选择适当的电力源是至关重要的。

传统的电力源包括火力发电、水力发电和核能发电等，而近年来可再生能源如风能、太阳能等也逐渐得到了广泛应用。

在选择电力源时，需要考虑其供应可靠性、价格稳定性、环境友好性等因素，以及当地的地理和气候条件等因素。

三、电力传输与配送电力传输与配送是电力系统的核心环节，它涉及到电力输电线路的规划与设计。

在规划电力传输线路时，需要综合考虑线路的距离、负荷容量、电压等级等因素，以及地形、土地利用等因素。

设计电力传输线路时，需要考虑线路的输电能力、电压损耗、电磁干扰等问题，以确保电力的稳定传输和有效配送。

四、智能电网技术应用智能电网技术是电力系统规划与设计的一个重要方向，它可以提高电力系统的稳定性、效率和安全性。

智能电网技术包括智能计量、远程监测、自动化控制等方面，通过引入先进的信息技术和通信技术，可以实现对电力系统各个环节的实时监测和调控，提高电力系统的运行效率和管理水平。

五、电力系统的可持续发展电力系统的可持续发展是现代电力系统规划与设计的一个重要目标。

可持续发展要求电力系统在保障电力供应的同时，尽量减少对环境的影响，并合理利用能源资源。

为实现可持续发展，可以采取包括能源多样化、能源节约、发展节能技术等手段，同时鼓励研发和应用清洁能源技术。

结论电力系统规划与设计是一个复杂而关键的过程，其中需要综合考虑电力需求预测、电力源选择、电力传输与配送、智能电网技术应用以及电力系统的可持续发展等因素。

电力系统的规划设计分析摘要：电力系统安全保障工作非常关键，主要就是由因为其是社会公共安全的重要组成部分，在保障电网安全和电力有序供应的同时，也能符合社会和谐社会构建要求。

现阶段电力需求逐步增多，为了能够保证电力系统安全稳定运行，就要对电力系统进行规划设计，从而为后续推动社会经济稳定发展创造条件。

本文从电力系统规划设计在电力工程中的具体设计要求入手，展开阐述，针对更好地应用电力系统规划设计，进行探讨。

关键词：电力系统；规划设计；引言电力系统中内容是比较复杂的，电力系统是电力系统中的最后一道工序，并且涉及的人群比较广，所以用电安全是电力系统中的重中之重。

文章从“电力系统配规划设计要点”这一角度进行了全面的分析并且提出了一些建议。

1电力系统规划设计的特点在对电力系统进行规划设计期间，极易受到周期性因素的影响，这就要全面结合电力系统运行状况，制定具有针对性的标准化规划设计方案。

与此同时，还要全面结合实际给定的时间，在期限内做到完成各个环节的电力系统规划设计工作。

通过明确这些设计要求的方式，最大程度上保证电力系统安全稳定运行，从而防止产生二次设计调整工作，降低其对企业和居民用电损失。

在考虑到电力系统规划设计安全问题之后，需要在开展电力系统规划设计工作期间，细致检查和核对电力系统中配电系统、各个环节的电气设备具体运行状况；全面检测电力系统运行过程中的安全隐患存在状况，如果在此期间发现存在安全隐患，那么就要第一时间采取相应措施做好修复工作。

这样不仅能够防止电气系统在运行期间产生安全问题，也能降低电力损失和做好安全保障工作。

不仅如此，为了能够保证电力系统规划设计科学有效性，也要在施工成本控制这项工作中投入更多的时间和精力，如适当减少电力系统设计成本，以此来帮助电力部门创设更多效益。

2电力系统设计与施工管理现状电力系统设计。

在施工之前将电力系统设计好是非常重要的前提，只有这样才能完成后续的所有工作。

在通常情况下，我国的电力系统设计工作中涉及的内容是非常繁杂的，这就要求设计人员对于电力方面的专业知识非常强，一旦发生问题设计人员能第一时间改变设计方案。
