栈桥及码头平台施工方案模板

施工方法3.4.1、钢管桩基础施工（1）钢管桩加工采用周转材料时，钢管桩进场前由项目质检部配合试验室进行验收并报监理检验，不符合设计及规范要求的钢管一律不得进入施工现场；钢管桩进场后，及时对其进行防锈处理，并按照设计长度进行焊接，焊接质量严格按照设计及规范要求执行，同样由项目质检部配合试验室进行验收并报监理检验。

采用新购钢管时，卷制钢管桩的钢板必须符合设计及规范要求，由专业厂家加工，每节长度根据工程的实际需要进行加工，减少运至现场后钢管的焊接时间。

（2）钢管桩的运输构件在发往工地前标上重量、重心和吊点位置，以便吊运和安装。

利用挂车或水运运至施工现场。

（3）钢管桩下沉施工方法钓鱼法下沉钢管桩：施工前测量队根据设计图计算出桩位坐标并进行放样，首孔栈桥/平台由测量队配合调整桩位，确定平面位置及倾斜度符合要求后由履带吊配合60kW振动锤下沉钢管桩。

从第2孔开始，测量放样后安装装配式悬臂导向架，履带吊吊钢管桩放入桩孔，然后提升振动锤，收紧夹具，调整桩位及倾斜度后下沉钢管桩。

悬臂导向架结构型式如下图所示：图3.4.1-1 悬臂导向架结构示意图打桩船下沉钢管桩：a、移船吊桩及就位：下吊索长度（包括捆绑长度）一般取0.5～0.6倍桩长；桩顶放置符合规定纸质、厚度大小的桩垫；打桩船吊起桩身至适当高度（如超越驳船上所有锚机、封舱架等障碍物）后，打桩船退后，横移至设计桩位；慢速升主钩，降副钩立桩，同时将桩架收回至前倾3°，打开上、下背板，再将桩架变幅至后倾5°，将桩进入龙口，关上、下背板、解副钩吊索。

b、定位：将上背板升至适当位置，下背板放到水面，使桩稳定后、移船至桩位准确位置；有条件时采用前方直角交会法定位。

否则用前方交会法定位，在正式沉桩前算出每根桩所用的测点位置和有关参数，填好表格作为沉桩定位控制用，测量人员通过仪器观测船位扭角，报出偏差，打桩船移船调整至符合要求；通过仪器观测报出桩的垂直度误差，打桩船通过调整平衡车或左、右舱压水调整或通过变幅调整前后垂直度误差。

栈桥施工方案一、前言栈桥是一个将码头和船舶相连的构造物，其施工需要考虑多个因素，如土壤条件、材料选择、施工方法等。

本文以某海港的一个栈桥施工为例，介绍了该项目的施工方案，包括设计方案、材料选择、施工流程以及注意事项等。

二、设计方案该栈桥设计采用截面为矩形的混凝土结构，主体宽度为10米，高度为2米，长度为150米。

整个栈桥分为8个连续的箱体，每个箱体长度为18.75米。

每个箱体底部设置厚度为1.5米的超大基础，用于承载栈桥结构的荷载。

在栈桥顶部还设置了护栏及人行桥道，以便行人通行、观赏。

三、材料选择1. 水泥该栈桥的混凝土采用普通水泥和矿物掺合料的组合，以提高混凝土的强度和抗裂性能。

普通水泥采用425号硅酸盐水泥，矿物掺合料采用粉煤灰，掺量约为混凝土总重的30%左右。

2. 钢筋栈桥的钢筋主要采用HRB400级别的普通热轧带肋钢筋，其抗拉强度为400MPa，并进行热处理，以提高其耐腐蚀性能。

3. 玻璃钢钢筋的防腐处理采用玻璃钢进行套管，玻璃钢是一种由无机玻璃纤维和环氧树脂等组成的复合材料，具有重量轻、强度高、防腐性好等特点。

4. 其他在栈桥的水泥、钢筋及玻璃钢外，还需使用其他一些材料，如管道材料、防水材料、电缆材料等，以保证栈桥的使用性能和安全性。

四、施工流程1. 土方清理在栈桥建造前，需要先对栈桥所在的土石方进行清理，以确保基础能够达到设计要求。

清理后，再进行测量，确保栈桥位置及高度正确。

2. 基础施工为了确保整个栈桥的安全性能，每个箱体的底部都设置了厚度为1.5米的超大基础，用于承载栈桥结构的荷载。

在基础施工前，需要先进行土壤力学分析，确定基础的深度和型式。

然后，进行开挖、抗渗处理、固结加固等工作。

3. 栈桥结构施工当基础工程完工后，就可以进行栈桥结构的施工了。

具体流程如下：（1）模板工程首先进行的是模板工程，根据设计要求制作模板，然后安装到基础上，用来浇灌混凝土。

（2）钢筋安装钢筋的安装应该符合设计和施工图要求，按标准数进行钢筋焊接、连接。

目录第1章编制说明 (1)1.1编制依据 (1)1.2编制原则 (1)第2章工程概况 (1)2.1工程简介 (1)2.2钢栈桥工程概况 (1)2.3自然条件 (4)第3章施工部署 (4)3.1施工准备 (4)3.2工期安排 (12)第4章钢栈桥设计 (13)4.1钢栈桥结构形式 (13)4.2钢管桩桩头处理 (24)4.3钢栈桥桥台设置 (25)第5章钢栈桥施工工艺流程及方法 (26)5.1钢栈桥施工工艺流程图 (26)5.2测量放样 (26)5.3钢管桩的选定、接长、运输及起吊 (27)5.4钢管桩打设 (29)5.5下部结构施工 (32)5.6上部结构施工 (33)5.7钢栈桥、钢平台使用注意事项及维护 (35)5.8钢栈桥、钢平台的监测 (36)5.9钢栈桥拆除 (37)第6章施工质量控制 (38)6.1质量保证体系 (38)6.2质量保证措施 (40)6.3施工质量控制标准及技术措施 (41)6.4钢栈桥、钢平台质量控制要点 (43)6.5质量通病及预防措施 (49)6.6钢栈桥监控监测 (49)6.7成品验收 (50)第7章危险源识别 (51)7.1重大危险源的识别 (51)7.2引发事故的主要原因 (51)7.3防范措施 (52)第8章安全保证措施及应急预案 (53)8.1安全保证体系和安全管理组织机构 (53)8.2一般安全规定 (54)8.3安全施工现场细节管理措施 (54)8.4安全保证措施 (58)8.5应急预案 (63)第9章文明施工及环境保护 (68)9.1现场文明施工保证措施 (68)9.2环境保护 (69)第10章附图 (70)第11章附件 (70)第1章编制说明1.1编制依据1.2编制原则第2章工程概况2.1工程简介2.2钢栈桥工程概况大桥钢栈桥设置在线路右侧，栈桥宽6m，钢栈桥内边线距桥梁正投影边线0.5m，平台另一侧距桥桥梁正投影边线0.5m。

钢栈桥顶面标高21.78m。

一、编制依据1. 国家及地方现行相关技术、质量、安全等规范及技术性文件。

2. 项目设计图纸和相关资料。

3. 施工现场具体条件。

二、工程概况1. 工程概述：本工程为某跨河特大桥的栈桥施工平台，主要用于大型设备的运输和吊装作业。

栈桥全长230m，桥面宽度为10m，设计荷载为70T。

2. 施工内容：栈桥施工平台主要包括桥墩、桥面板、支撑结构、吊装设备等。

三、专项施工方案1. 施工准备（1）施工人员：组织专业施工队伍，确保施工人员具备相关资质和技能。

（2）施工材料：根据设计要求，准备各类施工材料，如钢材、混凝土、水泥、砂石等。

（3）施工设备：配备必要的施工设备，如吊车、挖掘机、混凝土搅拌机、泵车等。

2. 施工工艺（1）桥墩施工：采用钻孔灌注桩基础，施工时注意桩位、桩径、桩长等参数的准确性。

（2）桥面板施工：采用预制混凝土板，现场拼装。

拼装前，对板面进行清理，确保平整度。

（3）支撑结构施工：采用钢管桩和型钢，按照设计要求进行焊接，确保支撑结构的稳定性。

（4）吊装设备安装：根据吊装设备的重量和尺寸，选择合适的吊装设备，确保吊装安全。

3. 施工质量控制（1）施工材料：严格按照设计要求，选用合格的材料，确保施工质量。

（2）施工工艺：严格按照施工方案进行施工，确保施工工艺的准确性。

（3）施工质量检测：对施工过程中的关键工序进行检测，确保施工质量。

4. 施工安全措施（1）施工现场安全防护：设置安全警示标志，对施工人员进行安全教育，确保施工安全。

（2）高空作业安全：在高空作业区域设置安全防护设施，如安全网、安全带等。

（3）吊装作业安全：严格按照吊装规程进行吊装作业，确保吊装安全。

四、施工进度计划1. 施工准备阶段：1个月。

2. 桥墩施工阶段：2个月。

3. 桥面板施工阶段：1个月。

4. 支撑结构施工阶段：1个月。

5. 吊装设备安装阶段：1个月。

总计：6个月。

五、施工总结1. 本专项施工方案充分考虑了施工现场的具体条件，确保施工质量和安全。

栈桥及平台施工技术方案一、前言栈桥及平台是在建筑施工中常见的一种临时设施，它能够为施工人员提供安全的工作平台，同时也能够有效地提高施工效率。

在栈桥及平台的施工过程中，需要采用一定的技术方案，以确保施工的安全和质量。

本文将针对栈桥及平台的施工技术方案进行详细介绍。

二、栈桥及平台的施工准备工作在进行栈桥及平台的施工之前，需要进行充分的准备工作，包括对施工现场的环境进行评估、制定施工方案、准备所需的材料和设备等。

在进行施工准备工作时，需要考虑以下几个方面：1. 施工现场的环境评估：首先需要对施工现场的环境进行评估，包括地形、地貌、气候等因素。

通过对施工现场的环境进行评估，可以为后续的施工工作提供参考依据。

2. 制定施工方案：根据施工现场的实际情况，制定合理的施工方案。

施工方案需要考虑到施工过程中可能遇到的各种问题，并提出相应的解决方案。

3. 准备所需的材料和设备：根据施工方案的要求，准备所需的材料和设备。

材料和设备的准备工作需要提前进行，以确保施工过程中的顺利进行。

三、栈桥及平台的施工技术方案1. 栈桥的施工技术方案（1）栈桥的选材：栈桥的选材需要考虑到其承载能力和耐久性。

一般情况下，栈桥的选材可以采用钢结构或者混凝土结构。

钢结构的栈桥具有较高的承载能力和较短的施工周期，而混凝土结构的栈桥具有较好的耐久性和稳定性。

（2）栈桥的搭建：栈桥的搭建需要遵循一定的施工工艺。

在进行栈桥的搭建时，需要进行精确的测量和布置，以确保栈桥的稳定性和安全性。

同时，还需要对栈桥的连接部分进行加固处理，以提高其承载能力。

（3）栈桥的安全措施：在栈桥的施工过程中，需要采取一定的安全措施，以确保施工人员的安全。

例如，可以设置警示标志，限制施工区域，提供安全带等。

2. 平台的施工技术方案（1）平台的选材：平台的选材需要考虑到其承载能力和使用环境。

一般情况下，平台的选材可以采用钢结构或者木结构。

钢结构的平台具有较高的承载能力和较短的施工周期，而木结构的平台具有较好的环保性和舒适性。

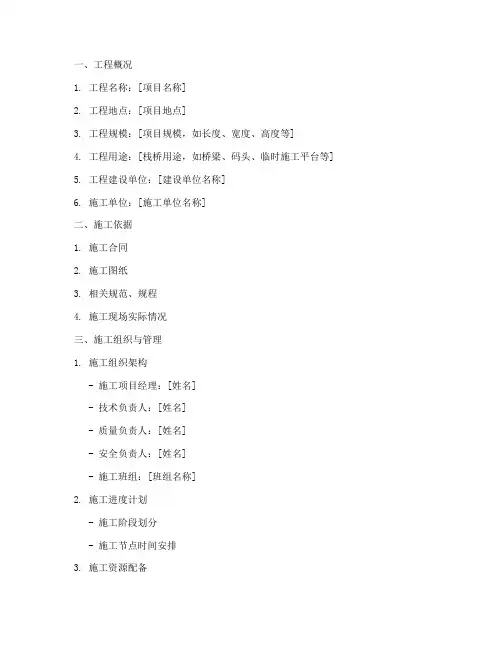

一、工程概况1. 工程名称：[项目名称]2. 工程地点：[项目地点]3. 工程规模：[项目规模，如长度、宽度、高度等]4. 工程用途：[栈桥用途，如桥梁、码头、临时施工平台等]5. 工程建设单位：[建设单位名称]6. 施工单位：[施工单位名称]二、施工依据1. 施工合同2. 施工图纸3. 相关规范、规程4. 施工现场实际情况三、施工组织与管理1. 施工组织架构- 施工项目经理：[姓名]- 技术负责人：[姓名]- 质量负责人：[姓名]- 安全负责人：[姓名]- 施工班组：[班组名称]2. 施工进度计划- 施工阶段划分- 施工节点时间安排3. 施工资源配备- 人员配置- 设备配置- 材料配置四、施工工艺与质量控制1. 施工工艺流程- 钢筋加工与安装- 模板安装与拆除- 混凝土浇筑与养护- 钢结构焊接与防腐- 附属设施安装2. 质量控制措施- 施工过程质量控制- 施工质量验收标准- 质量事故处理五、安全文明施工1. 安全生产责任制- 施工现场安全管理制度 - 施工人员安全教育培训 - 施工现场安全防护设施2. 文明施工措施- 施工现场环境卫生管理 - 施工现场噪音、扬尘控制 - 施工现场消防安全管理六、环境保护与文明施工1. 环境保护措施- 施工现场废水、废气、噪声治理 - 施工现场固体废弃物处理- 施工现场水土保持2. 文明施工措施- 施工现场文明施工规范- 施工现场施工秩序管理- 施工现场社会治安管理七、施工进度保证措施1. 施工进度计划执行情况- 施工进度节点完成情况- 施工进度偏差分析及调整措施2. 施工进度保证措施- 施工资源配置- 施工进度协调与沟通- 施工进度监控与考核八、施工风险与应对措施1. 施工风险识别- 自然环境风险- 技术风险- 管理风险2. 应对措施- 风险预警与预防- 风险应急处理- 风险损失控制九、施工验收与交付1. 施工验收标准- 质量验收标准- 安全验收标准- 环境保护验收标准2. 施工验收程序- 施工验收申请- 施工验收组织- 施工验收报告3. 施工交付- 施工交付手续- 施工交付资料- 施工交付验收本模板仅供参考，具体施工方案应根据项目实际情况进行调整。

钢栈桥及平台安全专项施工方案目录一、自然特性与工程概况 (2)1、自然特性 (2)2、工程概况 (2)二、钢栈桥施工方案 (3)1、主要设计标准、参考资料和验收标准 (3)2、钢栈桥结构形式如下 (4)3、钢栈桥施工设计文字说明 (4)4、钢栈桥各部位受力验算 (5)5、钢栈桥施工工艺流程及主要方法 (13)三、桩基施工钢平台及辅助平台施工文字说明和施工验算 (14)1、桩基平台及辅助平台结构文字说明 (14)2、桩基平台施工验算 (14)四、钢栈桥及平台施工注意事项 (14)五、工程施工质量保证措施 (15)六、工程施工安全保证措施 (16)（1）杜绝重大伤亡。

(16)（2）无重大设备、火灾、管线、交通、桩墩撞损等事故。

(16)（3）事故负伤频率控制在1‰以下。

(16)（4）安全管理规范，资料齐全，安全考核达业主要求。

(17)（1）用电安全管理 (17)（2）设备安全管理 (18)七、钢栈桥及平台施工现场危险源预防措施 (18)1）预防措施： (19)2）监控人员及职责： (19)1）预防措施： (19)2）监控人员及职责： (19)1）预防措施： (20)2）监控人员及职责： (20)1）预防措施： (20)2）监控人员及职责： (21)1）预防措施： (21)2）监控人员及职责： (21)八、施工应急预案 (22)1、编制目的 (22)2、组织机构 (22)3、应急预案准备及措施 (22)九、钢栈桥安全使用办法 (23)（一）保证措施 (23)（二）使用管理 (23)（三）维护管理 (24)（四）车辆进出管理 (25)十、与通航有关设备的安全管理 (25)十一、钢栈桥沉降位移观测方案 (26)1、观测点 (26)2、观测沉降点及数据整理 (27)一、自然特性与工程概况1、自然特性1）地质：桥址位于XX海峡，水深5～20m，桥位区域地质情况从上至下依次为①素填土；②淤泥；③全风化花岗岩；④强风化花岗岩（砂土状）；⑤强风化花岗岩（碎块状）；⑥中风化花岗岩；⑦微风化花岗岩；地质资料显示不均匀性，地质条件比较复杂。

栈桥及码头平台施工方案栈桥及码头平台是连接陆地与水域的重要交通设施，通常用于方便人员和货物的装卸和运输。

在施工过程中，需要考虑多个因素，如设计的稳定性、安全性、耐久性，以及对周边环境的影响等。

下面是一个针对栈桥及码头平台施工的详细方案。

1.方案概述本次栈桥及码头平台施工方案旨在建造一座连接陆地与水域的稳定且耐用的栈桥及码头平台，用于方便人员和货物的装卸和运输。

施工过程中，将采用预制混凝土结构，确保施工质量和速度。

2.前期准备工作2.1.调研研究：对施工区域进行详细的调研研究，包括水域深度、水文水质、土壤情况、周边环境等。

确保施工方案的可行性和合理性。

2.2.地质勘察：进行土壤和地质勘察，获取地质情况和相关数据。

根据勘察结果确定施工设计方案。

2.3.环境评估：对施工对周边环境的影响进行评估，提出相应的环境保护措施，确保施工过程中对环境的影响最小化。

3.施工设计3.1.结构设计：根据土壤和地质勘察结果，确定栈桥及码头平台的结构设计方案。

结构设计应具备足够的稳定性和承载能力，以适应水域条件的变化。

3.2.选材：根据结构设计方案的要求，选用合适的材料，如预制混凝土、钢材等。

确保材料的质量和可靠性。

3.3.施工规划：制定具体的施工计划，包括施工阶段划分、工期安排、人员配备等。

确保施工过程的有序进行。

4.施工过程4.1.地基处理：根据土壤和地质勘察结果，进行相应的地基处理工作，包括挖土、填土、夯实等。

4.2.预制构件生产：根据结构设计方案，进行栈桥及码头平台各个部件的预制构件生产，包括主梁、支撑柱等。

4.3.基础施工：进行栈桥及码头平台的基础施工工作，包括基础坑挖掘、基础桩灌注等。

确保基础的稳定和承载能力。

4.4.构件安装：将预制构件进行组装和安装，包括主梁的架设、支撑柱的固定等。

4.5.补充建造：完成栈桥及码头平台的次要建造工作，如栏杆、护栏、灯具等。

4.6.环境保护：在施工过程中，采取必要的环境保护措施，如河床隔离带的建设、水域水质的监测等，确保施工过程对水域环境的影响最小化。

永定新河综合治理工程景观桥施工方案天津市有限公司2013年4月18日第一章工程概况1、概况景观桥位于永定新河北辰区,桥梁横跨永定新河和南侧新引河，分桥一和桥二，桥梁为斜弯桥，桥一全长247m，桥梁由三段圆弧组成,半径为90m、129.92m和110m;桥二全长156m,桥梁由二段圆弧组成，半径为125m和80m;桥面净宽均为5m，跨径布置为19×13+12＊13m.桥梁基础采用钻孔灌注桩，桥台为4根0。

8m桩,中墩为2根0.8m桩。

墩柱为钢结构墩,上部结构为简支钢梁。

桥面铺装为防腐木桥面，共16cm厚，栏杆为钢结构和防腐木栏杆。

2、编制依据本《施工组织设计》是依据《景观桥桥》设计图纸有关内容及有关的施工技术规范、市政工程验收标准等编制而成.3、施工过程中执行的技术规范、标准1、设计施工图纸2、《市政工程技术规范》（2001年版)3、《公路桥涵施工技术规范》（2002年版）4、《天津市市政工程质量检验评定标准汇编》（1991年版）5、《天津市市政公路工程施工技术质量文件管理规定》（2001年版）第二章施工总体部署（一)、总体目标1、质量目标：符合设计要求,达到国家施工验收规范合格标准2、安全管理目标“三防二确保"即防交通事故，防触电事故,防火灾；确保全体工作人员施工过程无一人受伤害，确保施工全过程无重大安全事故发生。

具体指标如下：1）、杜绝重大人身伤亡事故；2）、重大安全生产事故为零；3）、重大火灾爆炸事故为零;4）、重大交通事故为零;5)、工伤事故频率2‰以下;6）、降低职业病发生率.3、工期目标严格执行甲方及业主的合同工期4、文明施工及环境保护施工管理目标1)、减少施工（生产)噪声对环境的污染;环境敏感区（厂）内噪声达标;无重大扰民投诉。

2）、施工废水排放满足国标《污水综合排放标准》的要求。

3）、减少扬尘和生产性粉尘排放；防尘有措施，措施落实达95％以上.4）、固体废弃物，分类处置;达到国家和天津市有关固体废弃物处置的要求。

海上栈桥施工方案海上栈桥施工方案一、工程概况本次海上栈桥施工工程位于海滨旅游度假区，总长度为200米，桥面宽度为3米，上部结构由钢筋混凝土组成。

栈桥的作用是方便游客观赏海景、钓鱼以及码头停泊船只。

施工时间为两个月。

二、施工准备1. 测量规划：确定栈桥的位置、形状和尺寸，制定基本建设方案。

2. 打桩作业：根据方案设计，用打桩机将桥墩打入海底，保证桥基的稳定。

三、施工步骤1. 搭建临时施工平台：在海滩上搭建施工平台，用于储存材料和机械设备，也是施工人员休息和操作的场所。

2. 基础施工：根据设计要求，在海底打桩机的帮助下，施工人员将钢筋混凝土桥墩打入海底，保证栈桥的安全性和稳定性。

3. 桥墩主体建设：在桩基上逐层浇筑混凝土，根据设计要求进行加固和防渗处理。

4. 桥面建设：在桥墩上安装支架，然后铺设预制混凝土板，保证桥面平整坚固。

5. 防护装置：根据需要，对海浪冲击进行防护，保证栈桥的安全性和使用寿命。

6. 完善设施：安装栏杆、照明和导航标志等设施，提高栈桥的使用便利性和安全性。

四、施工要点和难点1. 施工环境复杂：施工区域海流湍急，波涛汹涌，施工期间需要采取有效的防护措施，保证施工安全。

2. 材料选择和加固措施：桥墩和桥面需要采用耐水、耐腐蚀的材料，以确保栈桥的使用寿命和安全性。

3. 整体协调：施工环节多且复杂，需要各岗位人员密切配合，确保施工进度和质量。

五、施工安全措施1. 按照相关法规和标准进行施工，落实各项安全制度，提高施工作业人员的安全防护意识。

2. 严格施工现场管理，设置区域隔离和警示标志，确保施工现场的安全。

3. 施工人员必须佩戴安全帽、防滑鞋等个人防护用品，禁止随意攀爬和试验。

六、质量控制1. 施工前进行必要的测试和检查，确保施工能够正常进行。

2. 施工过程中进行质量检查，发现问题及时进行整改和处理，确保施工质量的合格性。

3. 施工完成后进行验收检查，确保栈桥满足设计要求和使用要求。

综上所述，海上栈桥施工方案主要包括施工准备、施工步骤、施工要点和难点、施工安全措施以及质量控制等内容。
