施工现场临时用电安全技术规范·接地与防雷·接地与接地电阻

施工现场临时用电的接地与防雷安全要求主要包括以下内容：一、接地安全要求1. 接地电阻：施工现场临时用电系统的接地电阻应符合国家规定的要求，一般要求接地电阻小于4欧姆。

2. 接地装置：临时用电系统应设置专用的接地装置，接地线应使用规定的规格和材质，接地装置应固定可靠，能够保证良好的接地效果。

3. 接地网：临时用电系统的接地网应按照国家有关标准规定的要求进行布设，接地网应具备足够的机械强度和导电性能，能够满足安全用电的需要。

4. 接地标志：接地装置和接地网应设置明显的接地标志，方便人员辨识，防止误操作。

二、防雷安全要求1. 防雷装置：临时用电系统应安装防雷装置，包括避雷针、避雷带、接地引下线等。

防雷装置应符合国家相关规定的要求，能够有效保护施工现场临时用电系统免受雷击的影响。

2. 防雷接地：防雷装置的接地应符合国家规定的要求，接地电阻应小于10欧姆，接地线应使用规定的规格和材质，接地装置应固定可靠，能够保证良好的接地效果。

3. 避雷保护距离：临时用电系统的防雷设施应根据施工现场的具体情况，合理确定避雷保护距离。

避雷保护距离一般根据临时用电设备的高度、周围附近有无高大建筑物、周围地形等因素综合考虑，经过专业技术人员计算确定。

4. 雷电预警系统：施工现场临时用电系统应配备雷电预警系统，及时向现场人员发布雷电预警信息，确保人员及时撤离危险区域，尽量避免灾害发生。

三、其他安全要求1. 用电设备：施工现场临时用电设备应符合国家相关标准的要求，使用完好、正常。

2. 电缆敷设：临时用电系统中的电缆敷设应符合国家相关标准的要求，避免电缆受到机械损伤或与其他管线交叉敷设。

3. 规范操作：施工人员在使用临时用电系统时应按照相关安全规范进行操作，避免发生安全事故。

4. 定期检查：施工现场临时用电系统应定期进行安全检查和维护，确保设备正常运行和安全使用。

以上是施工现场临时用电的接地与防雷安全要求的主要内容，施工单位和相关人员在施工现场使用临时用电系统时，应严格按照国家相关安全标准和规范进行操作和管理，确保施工现场的电气安全。

《施工现场临时用电安全技术规范一、工程概况《施工现场临时用电安全技术规范》适用于各类新建、扩建、改建和拆除等施工现场的临时用电安全管理。

本规范旨在确保施工现场临时用电的安全、合理、经济、可靠，防止电气事故的发生，保障施工人员的生命财产安全。

以下内容根据工程实际情况进行制定。

二、用电管理1. 用电管理组织：施工现场应设立用电管理组织，明确用电管理负责人，负责现场临时用电的安全管理。

2. 用电管理制度：制定临时用电管理制度，包括用电申请、审批、验收、检查、维修、拆除等环节的具体规定。

3. 用电计划：根据施工进度和用电需求，编制临时用电计划，明确用电负荷、线路走向、配电设施配置等。

4. 用电负荷：临时用电负荷应按照国家相关规定进行计算，确保用电设备正常运行。

5. 电力线路：临时电力线路应按照施工图纸进行设计，采用合格的电缆、电线、配电设备等。

6. 用电设备：用电设备应符合国家强制性产品认证要求，禁止使用淘汰、损坏、不合格的电气设备。

7. 用电检查：定期对临时用电设施进行检查，发现问题及时整改。

三、电工1. 电工资格：电工应具备国家规定的电工资格证书，持证上岗。

2. 电工培训：对电工进行定期培训，提高电工的专业技能和安全意识。

3. 电工职责：电工负责施工现场临时用电设施的安装、维修、拆除等工作，确保用电安全。

4. 电工操作规范：电工应严格遵守电工操作规程，穿戴符合国家安全标准的劳动保护用品。

四、安全距离与外电防护1. 安全距离：根据国家相关规定，设置临时用电设施与建筑物的安全距离，确保用电安全。

2. 外电防护：对临近的外电线路进行防护，避免因施工导致外电线路损坏。

3. 防护措施：采用绝缘、隔离、警示等防护措施，防止误碰外电线路。

4. 防护设施检查：定期检查防护设施，发现问题及时整改。

五、电缆线路1. 电缆线路设计：根据施工现场用电需求，合理设计电缆线路，确保线路安全、经济、合理。

设计时应考虑线路走向、敷设方式、电缆类型及规格等。

施工现场临时用电接地与防雷的安全要求施工现场临时用电接地与防雷安全要求是保障施工现场人员和设备的电气安全的重要措施。

以下是施工现场临时用电接地与防雷的安全要求的详细说明。

一、施工现场临时用电接地要求：1. 接地电阻：施工现场临时用电的接地电阻应符合国家标准规定，一般要求不大于4欧姆。

2. 接地装置：应采用可靠的接地装置，包括接地线、接地体等，确保电气设备可靠接地。

3. 接地线：接地线应采用铜质导线，截面积要符合规定，接地线与接地体之间的连接应牢固可靠。

4. 接地体：接地体应选用耐腐蚀、导电性能好的材料，埋入土壤中要深度符合要求，并保持接地体的完好。

5. 接地装置的安装位置：接地装置的安装位置要远离可燃物，并要防止被机械碰撞等，确保接地装置的安全可靠。

二、施工现场临时用电防雷安全要求：1. 避雷装置：施工现场临时用电中应设置适当的避雷装置，包括避雷线、避雷网等，用于引导雷电流入地，防止雷击损害。

2. 避雷装置的设置：避雷装置应根据施工现场的实际情况进行设置，避雷装置的高度、位置和数量要满足国家规定的要求。

3. 接地系统：避雷装置的接地系统要可靠，包括避雷线的接地和避雷装置与施工现场临时用电的接地之间的连接。

4. 避雷线的安装：避雷线的安装要牢固可靠，要符合国家标准的要求，并避免与其他电气线路干扰。

5. 防雷网的设置：若施工现场需要使用防雷网，应按照国家标准的规定进行设置，保证防雷网的安全可靠性。

三、施工现场临时用电接地与防雷维护管理要求：1. 定期检查：施工现场临时用电的接地装置和防雷装置应定期进行检查，确保其正常运行。

2. 备案管理：施工现场临时用电的接地和防雷系统的设计、安装和维护情况要进行备案管理，确保有记录可查。

3. 维护保养：定期对接地装置和防雷装置进行维护保养，包括清理接地线、检查接地体的完好性等。

4. 故障处理：对于接地装置和防雷装置出现故障的情况，要及时处理，确保施工现场电气安全。

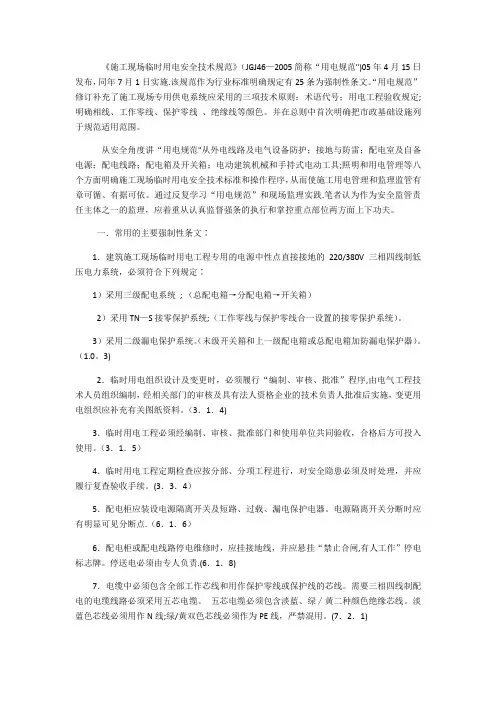

《施工现场临时用电安全技术规范》（JGJ46—2005简称“用电规范")05年4月15日发布，同年7月1日实施.该规范作为行业标准明确规定有25条为强制性条文。

“用电规范”修订补充了施工现场专用供电系统应采用的三项技术原则；术语代号；用电工程验收规定;明确相线、工作零线、保护零线、绝缘线等颜色。

并在总则中首次明确把市政基础设施列于规范适用范围。

从安全角度讲“用电规范"从外电线路及电气设备防护；接地与防雷；配电室及自备电源；配电线路；配电箱及开关箱；电动建筑机械和手持式电动工具;照明和用电管理等八个方面明确施工现场临时用电安全技术标准和操作程序，从而使施工用电管理和监理监管有章可循、有据可依。

通过反复学习“用电规范”和现场监理实践.笔者认为作为安全监管责任主体之一的监理，应着重从认真监督强条的执行和掌控重点部位两方面上下功夫。

一．常用的主要强制性条文∶1．建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定∶1）采用三级配电系统;（总配电箱→分配电箱→开关箱）2）采用TN—S接零保护系统;（工作零线与保护零线合一设置的接零保护系统）。

3）采用二级漏电保护系统。

（末级开关箱和上一级配电箱或总配电箱加防漏电保护器）。

（1.0。

3)2．临时用电组织设计及变更时，必须履行“编制、审核、批准”程序,由电气工程技术人员组织编制，经相关部门的审核及具有法人资格企业的技术负责人批准后实施，变更用电组织应补充有关图纸资料。

（3．1．4)3．临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。

（3．1．5）4．临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。

(3．3．4）5．配电柜应装设电源隔离开关及短路、过载、漏电保护电器。

电源隔离开关分断时应有明显可见分断点.（6．1．6）6．配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸,有人工作”停电标志牌。

临时用电一、《施工现场临时用电安全技术规范》（JGJ46-2005）的强制性条文：1、施工用电采用三专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：（1）采用三级配电系统；（2）采用TN-S接零保护系统；（3）采用二级漏电保护系统。

配电系统原理示意图TN-S系统典型结构原理图2、在专用变压器TN-S接零保护系统中，现场所有电气设备不带电的外露可导电金属外壳必须做保护接零。

保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器侧零线处引出。

3、采用TN-S系统做接零保护时，工作零线（N线）必须通过总漏电保护器，保护零线（PE 线）必须由电源进线零线重复接地处或想总漏电保护器电源厕零线处引出形成局部TN-S接零保护系统。

4、重复接地线必须与PE线相连接，严禁与N线相连接。

PE线上严禁装设开关或熔断器，严禁通过工作是电流，且严禁断线。

当现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致，不得一部分设备做保护接零，另一部分设备做保护接地。

5、TN-S系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处做重复接地。

6、配电箱的电器安装板上必须分设N线端子板和PE线端子板。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电器连接。

7、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。

8、对混凝土搅拌机、钢筋加工机械、木工机械、盾构机械等设备进行清理、检查、维修时，必须将其开关箱分闸断电，呈现可见电源分段点，并关门上锁。

9、下列特殊场所应使用安全特低压照明器：（1）隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明，电源电压不应大于36V；（2）潮湿和易触及带电提产生的照明，电压电压不得大于24V；（3）特别潮湿的产生、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。

施工现场接地与防雷安全要求施工现场接地与防雷安全是施工工程中非常重要的两个方面，对于保障工人的安全以及设备的正常运行至关重要。

接下来，将重点介绍施工现场接地与防雷安全的要求。

1. 接地要求施工现场的接地是指将电气设备、工具和结构与大地形成良好的电气接触，用以保障人员和设备的安全。

具体要求如下：a) 接地电阻要求：工程项目需要根据相关规范和标准确定接地电阻的要求，一般要求不超过10Ω，部分特殊工程要求更低。

b) 接地材料要求：接地材料需要选用导电性好、耐腐蚀、耐磨损的金属材料，如优质铜材或镀铜材料。

c) 接地网布置要求：施工现场需要合理布置接地网，确保各接地线的连接质量良好，并与大地形成均匀良好的接触。

d) 接地线绝缘要求：接地线需要具备良好的绝缘性能，不得与其他线路产生干扰或短路。

e) 接地设施维护要求：施工现场的接地设施需要定期检查和维护，确保其正常运行。

接地设施出现故障或损坏时，需要及时修复或更换。

2. 防雷安全要求施工现场的防雷安全是指采取合适的措施，减少雷电对设备和人员的危害。

具体要求如下：a) 防雷装置设置要求：施工现场的建筑物和设备需要安装防雷装置，包括避雷针、避雷网、掩杆装置等，在建筑物和设备的高处设置防雷设施。

b) 线路防雷要求：施工现场的电力线路和通信线路需要采取合适的措施进行防雷，如安装避雷器、避雷器瓷瓶等。

c) 人身防雷要求：施工现场的人员在雷电天气下需要采取必要的安全措施，如避免在户外活动、避免接触金属结构等。

d) 维护与检测要求：防雷设备需要进行定期检测和维护，确保其正常运行。

防雷设备出现故障或损坏时，需要及时修复或更换。

e) 防雷意识培养要求：施工现场的施工人员需要具备一定的防雷知识，了解防雷措施的重要性，提高防雷意识。

以上是施工现场接地与防雷安全的要求，通过合理的接地和防雷措施，可以有效保障施工现场的安全，降低雷电对设备和人员的危害。

中华人民共和国城乡建中华人民共和国城乡建设环境保护部部标准施工现场临时用电安全技术规范ＪＧＪ４６－８８中华人民共和国城乡建设环境保护部部标准施工现场临时用电安全技术规范ＪＧＪ４６－８８主编单位：沈阳建筑工程学院批准部门：中华人民共和国城乡建设环境保护部实施日期：１９８８年１０月１日关于发布部标准《施工现场临时用电安全技术规范》的通知（８８）建标字第２４号根据（８６）城科字２６３号文件的要求，由沈阳建筑工程学院负责编制的《施工现场临时用电安全技术规范》，经我部审查，现批准为部标准，编号ＪＧＪ４６—８８，自１９８８年１０月１日起实施。

在实施过程中如有问题和意见，请函告沈阳建筑工程学院。

本标准由中国建筑工业出版社出版，各地新华书店发行。

建设部１９８８年５月２１日目录第一章总则第二章用电管理第一节临时用电的施工组织设计第二节专业人员第三节安全技术档案第三章施工现场与周围环境第一节在建工程与外电线路的安全距离第二节外电防护第四章接地与防雷第一节一般规定第二节保护接零第三节接地与接地电阻第四节防雷第五章配电室及自备电源第一节配电室第二节电压为４００/２３０Ｖ的自备发电机组第六章配电线路第一节架空线路第二节电缆线路第三节室内配线第七章配电箱及开关箱第一节配电箱及开关箱的设置第二节电器装置的选择第三节使用与维护第八章电动建筑机械及手持电动工具第一节一般规定第二节起重机械第三节桩工机械第四节夯土机械第五节焊接机械第六节手持电动工具第七节其它电动建筑机械第九章照明第一节一般规定第二节照明供电第三节照明装置附录一负荷线和开关电器选择表附录二全国年平均雷暴日数分布图（插页）附录三全国年平均雷暴日数区划图（插页）附录四名词解释附录五本规范用词说明第一章总则第１．０．１条为了贯彻国家安全生产的方针政策和法规，保障施工现场用电安全，防止触电事故发生，促进建设事业发展，特制定本规范。

第１．０．２条本规范适用于全民、集体、个体单位的工业与民用建筑施工现场临时用电工程中的中性点直接接地的３８０/２２０Ｖ三相四线制的低压电力系统。

2024年施工现场临时用电的接地与防雷安全要求随着社会的发展，施工现场临时用电在建设工程中扮演着越来越重要的角色。

为了确保施工现场的安全运行，必须严格按照2024年的接地与防雷安全要求进行施工。

1. 接地要求：（1）接地系统设计应符合具体工程的用电设备负荷需求，确保工作电流得到安全传导。

（2）接地电阻应满足国家规定的上限值，常规建筑工程的接地电阻一般不应大于4Ω。

（3）大型施工现场应根据工程规模和用电负载设置适当数量的接地极点，以保证电流在地下传导时能够均匀分布。

（4）接地体应埋设在良好的导电材料中，建议使用导电性能良好的铜材料，以确保电流的稳定传导。

2. 防雷安全要求：（1）施工现场应根据规模和用电设备的特点，配备适当数量和规格的避雷针、避雷带等防雷设备，确保设备的及时排雷和保护工作人员的安全。

（2）施工现场中的临时用电设备应按照国家标准进行外部防雷保护，具体可采取避雷针等装置，避免雷电对设备造成损坏。

（3）施工现场应进行雷电风险评估，并采取相应的防雷措施，包括避免使用易受雷击的材料和设备、防护设备和工程结构应具备抗雷电能力、设备的安装和线路的敷设要符合国家规定等。

（4）临时用电设备应定期进行维护和检查，确保设备的安全性能，避免因设备老化或故障而引发安全事故。

3. 施工现场用电设备安装要求：（1）施工现场用电设备应设置在固定的地方，避免在不稳定的地面或高空位置使用，以防意外坠落或倾倒。

（2）设备的接线应牢固可靠，避免松动或断裂造成电气短路或火灾。

（3）用电设备的线路应有足够的负荷能力，以满足施工现场的用电需求，避免因电流过大而引发火灾等安全事故。

（4）在使用过程中，严禁私拉乱接电线，防止电气设备过载或短路，引发火灾或电击事故。

4. 安全警示标识：（1）施工现场临时用电设备应明确标识电源的电压、频率、容量等信息，以便工作人员能够正确使用。

（2）临时用电设备周围应设置明确的安全警示标识，警示工作人员注意电气设备的安全使用和用电环境的安全风险。
