定时器的原理和应用一、定时器的原理定时器是一种计时设备，它可以按照预先设定的时间间隔来产生定时信号。
定时器由计数器和控制逻辑组成，其中计数器用于计数，控制逻辑用于控制计数器的操作。
当计数器的计数值达到设定的时间间隔时，定时器将产生一个定时信号，用于触发其他外部设备的工作。
1.设置初始计数值：在开始计时之前，需要将计数器的初始计数值设置为0。
2.计数：计数器开始计数，每经过一个时钟周期，计数器的计数值加13.比较：将计数器的计数值与设定的时间间隔进行比较，判断是否达到设定的时间间隔。
4.定时信号产生：当计数器的计数值达到设定的时间间隔时，定时器将产生一个定时信号，用于触发其他外部设备的工作。
5.重置计数器：在定时信号产生后，需要将计数器的计数值重置为0，以便进行下一次计数。
二、定时器的应用定时器在各个领域都有广泛的应用，下面介绍几个常见的应用场景。
1.高精度计时在科学实验、医疗设备等领域，需要进行高精度的时间测量和计时。
定时器可以提供精确的计时能力，用于测量非常短暂的时间间隔，如纳秒级、微秒级甚至更短的时间。
2.定时调度在计算机领域，定时器用于进行任务的定时调度，例如定时执行一些函数或者程序。
可以通过设定定时器的时间间隔来控制任务的触发时机，实现定时任务的执行。
3.时钟和闹钟定时器被广泛用于制作时钟和闹钟等计时设备。
通过设定定时器的时间间隔，可以实现时钟的走时和闹钟的报警功能。
定时器可以产生周期性的定时信号，用于控制时钟的行走和闹钟的响铃。
4.数据采集和采样在仪器仪表、自动化系统等领域，需要对信号进行定时采集和采样。
定时器可以提供计时触发信号，用于控制模拟信号的采集和数字信号的采样。
通过设定定时器的时间间隔，可以使采集和采样工作按照设定的频率进行。
5.脉冲宽度调制定时器可以用来产生不同频率和占空比的脉冲信号，用于控制电机、灯光、声音等设备的开关。
通过设定定时器的时间间隔和计数值，可以调节脉冲信号的频率和占空比，实现对设备的精确控制。
定时器的设计实验报告1. 引言定时器是一种常见的计时装置，广泛应用于各个领域，如电子设备、工业自动化、交通运输等。
本实验通过设计一个基于脉冲计数的定时器电路，旨在研究其工作原理，探索其在实际应用中的可行性和性能表现。
2. 原理及设计2.1 工作原理脉冲计数定时器是一种通过计数器累加输入脉冲信号的数量来实现计时的装置。
其基本原理是利用脉冲信号的频率和计数器的计数速度之间的关系，通过计数器的累加值计算时间间隔。
2.2 设计步骤1. 确定定时器的时间基准。
时间基准可以选择外部脉冲输入或者由稳定的晶振产生。
2. 设计计数器的位数。
根据计时的范围确定计数器的位数，以保证计数范围的覆盖。
3. 计算计数器的计数速度。
根据计时的最大时间间隔和计数器的位数，计算所需的输入脉冲频率。
4. 根据计数器的位数和计数速度，选择合适的计数器芯片。
5. 配置计数器芯片的工作模式和输入脉冲的触发方式。
6. 连接电路并验证设计是否符合要求。
2.3 接线图_______________input > Counter > output________ Display_________3. 实验结果及分析3.1 实验设置- 输入脉冲频率：1kHz- 计数器位数：4位- 计数器芯片：74HC163- 时间基准：晶振（频率为10MHz）3.2 实验结果在实验过程中，我们通过将输入脉冲接到74HC163计数器芯片的CP 输入端，将74HC163的输出接到数码显示器，观察并记录实时的计数结果。
在实验进行中，我们发现计数器芯片的最大计数范围是15（4位二进制），对应的时间间隔为15ms（1kHz输入脉冲时）。
3.3 实验分析通过实验结果可以看出，该定时器电路能够准确计时，实际测量的时间结果与理论计算非常接近。
由于74HC163计数器芯片的高稳定性和高精度，使得定时器的性能表现较好。
然而，该设计存在一个缺点，即计数器位数的限制。
由于计数器位数的限制，导致定时的最大时间间隔受到了限制。

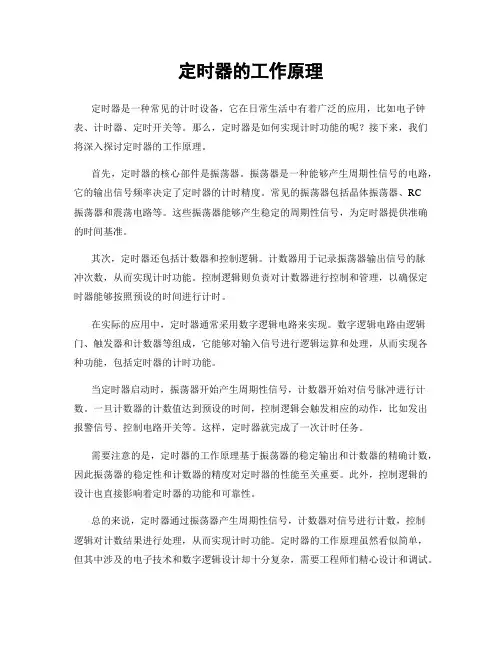

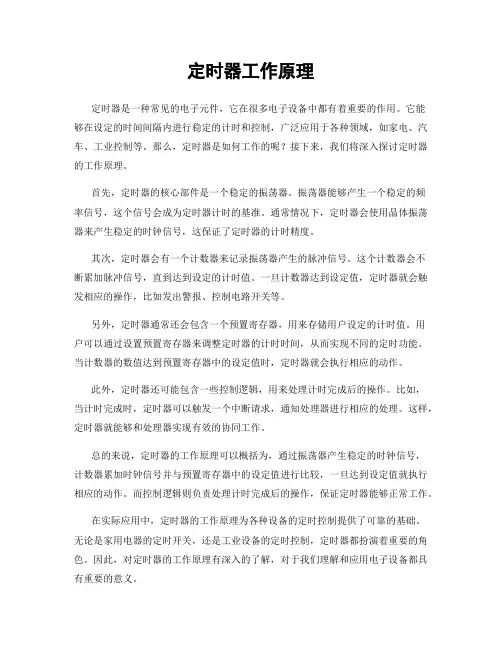

定时器的工作原理定时器是一种常见的计时设备，它在日常生活中有着广泛的应用，比如电子钟表、计时器、定时开关等。
那么，定时器是如何实现计时功能的呢？接下来，我们将深入探讨定时器的工作原理。
首先，定时器的核心部件是振荡器。
振荡器是一种能够产生周期性信号的电路，它的输出信号频率决定了定时器的计时精度。
常见的振荡器包括晶体振荡器、RC振荡器和震荡电路等。
这些振荡器能够产生稳定的周期性信号，为定时器提供准确的时间基准。
其次，定时器还包括计数器和控制逻辑。
计数器用于记录振荡器输出信号的脉冲次数，从而实现计时功能。
控制逻辑则负责对计数器进行控制和管理，以确保定时器能够按照预设的时间进行计时。
在实际的应用中，定时器通常采用数字逻辑电路来实现。
数字逻辑电路由逻辑门、触发器和计数器等组成，它能够对输入信号进行逻辑运算和处理，从而实现各种功能，包括定时器的计时功能。
当定时器启动时，振荡器开始产生周期性信号，计数器开始对信号脉冲进行计数。
一旦计数器的计数值达到预设的时间，控制逻辑会触发相应的动作，比如发出报警信号、控制电路开关等。
这样，定时器就完成了一次计时任务。
需要注意的是，定时器的工作原理基于振荡器的稳定输出和计数器的精确计数，因此振荡器的稳定性和计数器的精度对定时器的性能至关重要。
此外，控制逻辑的设计也直接影响着定时器的功能和可靠性。
总的来说，定时器通过振荡器产生周期性信号，计数器对信号进行计数，控制逻辑对计数结果进行处理，从而实现计时功能。
定时器的工作原理虽然看似简单，但其中涉及的电子技术和数字逻辑设计却十分复杂，需要工程师们精心设计和调试。
定时器的应用范围广泛，它在各种电子设备和系统中发挥着重要作用，为人们的生活和工作提供了便利。
单片机定时器的工作原理单片机定时器是单片机中非常重要的一个模块，它可以实现对时间的精准控制，广泛应用于各种领域。
那么，单片机定时器的工作原理是怎样的呢？接下来，我们将从定时器的基本原理、工作模式、应用场景等方面进行详细介绍。
首先，我们来了解一下单片机定时器的基本原理。
单片机定时器是通过内部的时钟源来产生一系列的定时脉冲，从而实现对时间的精准控制。
在单片机内部，通常会有一个晶体振荡器，它可以提供一个稳定的时钟信号，作为定时器的时钟源。
定时器会根据这个时钟信号来产生一定频率的定时脉冲，从而实现定时功能。
接下来，我们来看一下单片机定时器的工作模式。
单片机定时器通常有多种工作模式，比如定时模式、计数模式等。
在定时模式下，定时器会根据预设的定时值来产生定时中断，从而实现定时功能；而在计数模式下，定时器会根据外部的计数脉冲来进行计数，从而实现计数功能。
通过不同的工作模式，单片机定时器可以实现各种不同的定时和计数功能，满足不同的应用需求。
除了基本的定时和计数功能外，单片机定时器还可以应用于各种不同的场景。
比如，在嵌入式系统中，定时器可以用来实现定时任务的调度和处理；在通信系统中，定时器可以用来控制数据的传输和接收时间；在工业控制系统中，定时器可以用来控制各种设备的工作时间等。
可以说，单片机定时器在各个领域都有着重要的作用，是单片机中不可或缺的一个模块。
总的来说，单片机定时器是通过内部的时钟源来产生定时脉冲，实现对时间的精准控制。
它具有多种工作模式，可以实现各种不同的定时和计数功能，满足不同的应用需求。
在各种领域中都有着重要的作用，是单片机中非常重要的一个模块。
通过以上的介绍，相信大家对单片机定时器的工作原理有了更深入的了解。
希望本文能对大家有所帮助，谢谢大家的阅读！。

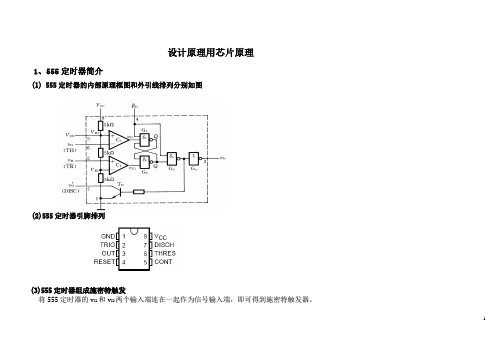

设计原理用芯片原理1、555定时器简介(1) 555定时器的内部原理框图和外引线排列分别如图(2)555定时器引脚排列(3)555定时器组成施密特触发将555定时器的v I1和v I2两个输入端连在一起作为信号输入端，即可得到施密特触发器。
12回差电压为：△V T =V T +-V T -=(1/3)V c c (4)555定时器组成多谐振荡器用555定时器可以接成施密特触发器，而施密特触发器的输出端通过R C 积分电路反馈接到输入信号端便可构成多谐振荡器3充电时间:C R R C R R VccVcc VccVcc C R R T )(69.02ln )(3132ln)(2121211+≈+=--+= 放电时间：C R C R VccVcc VccVcc C R T 222269.02ln 3132ln≈=--= (5)双定时器5562、单稳态触发器单稳态触发器在外界触发脉冲作用下，能从稳态翻转到暂稳态，在暂稳态维持一段时间以后，再自动返回稳态。
(1)可重复触发单稳态触发器74LS123引脚图4(2)可重复触发单稳态触发器74LS123真值表由真值表可见，当CLR 与B 都为高电平时，A 的下降沿可触发Q 输出正脉冲，Q 反输出负脉冲。
即为单稳态的暂态时间，暂稳态时间为 ext ext C R t 45.03、计数器74LS9074LS90为异步二—五—十进制计数器。
74LS90引脚排列如图1所示，功能如表1所示。
74LS90是由二进制及五进制构成的十进制异步计数器。
当计数脉冲由0CP 输入，Q 0作为输出，构成二进制计数器（也称二分频电路），Q 1作为输出，构成四进制计数器（也称四分频电路），Q 2作为输出，构成八进制计数器（也称八分频电路），Q 3作为输出，构成十六进制计数器（也称十六分频电路）。
如果将输出Q 0与1CP 相连，Q 3~Q 0作为输出，则构成8421BCD 码的十进制计数器，计数顺序如表2所示，Q 3作为输出时，是十分频器，占空比为20%，Q 2作为输出时，也是十分频器，但占空比为40%。

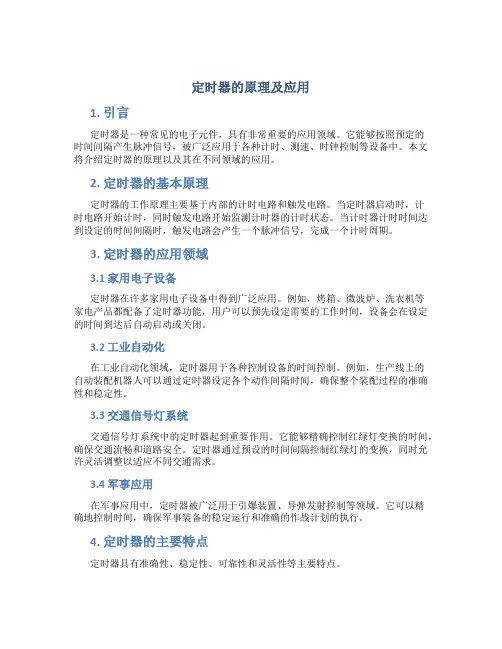

定时器的原理及应用1. 引言定时器是一种常见的电子元件，具有非常重要的应用领域。
它能够按照预定的时间间隔产生脉冲信号，被广泛应用于各种计时、测速、时钟控制等设备中。
本文将介绍定时器的原理以及其在不同领域的应用。
2. 定时器的基本原理定时器的工作原理主要基于内部的计时电路和触发电路。
当定时器启动时，计时电路开始计时，同时触发电路开始监测计时器的计时状态。
当计时器计时时间达到设定的时间间隔时，触发电路会产生一个脉冲信号，完成一个计时周期。
3. 定时器的应用领域3.1 家用电子设备定时器在许多家用电子设备中得到广泛应用。
例如，烤箱、微波炉、洗衣机等家电产品都配备了定时器功能，用户可以预先设定需要的工作时间，设备会在设定的时间到达后自动启动或关闭。
3.2 工业自动化在工业自动化领域，定时器用于各种控制设备的时间控制。
例如，生产线上的自动装配机器人可以通过定时器设定各个动作间隔时间，确保整个装配过程的准确性和稳定性。
3.3 交通信号灯系统交通信号灯系统中的定时器起到重要作用。
它能够精确控制红绿灯变换的时间，确保交通流畅和道路安全。
定时器通过预设的时间间隔控制红绿灯的变换，同时允许灵活调整以适应不同交通需求。
3.4 军事应用在军事应用中，定时器被广泛用于引爆装置、导弹发射控制等领域。
它可以精确地控制时间，确保军事装备的稳定运行和准确的作战计划的执行。
4. 定时器的主要特点定时器具有准确性、稳定性、可靠性和灵活性等主要特点。
•准确性：基于内部的计时电路，定时器能够以非常高的精度计时，保证工作的准确性。
•稳定性：经过精心设计和优化，定时器的主要组件能够在不同环境下保持稳定的工作性能。
•可靠性：定时器通常采用高质量的元件制造，能够长时间稳定工作而不易出现故障。
•灵活性：定时器的时间间隔可通过设定参数进行调整，满足不同应用场景的需求。
5. 总结定时器作为一种重要的电子元件，在各个领域都有着广泛的应用。
它的工作原理基于计时电路和触发电路，能够精确地按照预定的时间间隔产生脉冲信号。

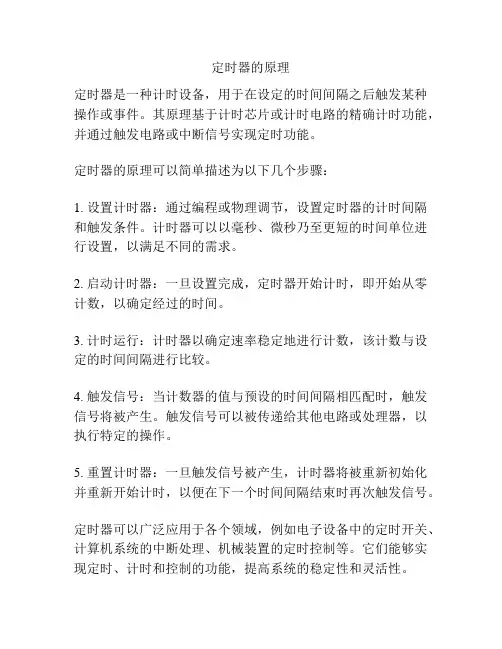

定时器的原理
定时器是一种计时设备，用于在设定的时间间隔之后触发某种操作或事件。
其原理基于计时芯片或计时电路的精确计时功能，并通过触发电路或中断信号实现定时功能。
定时器的原理可以简单描述为以下几个步骤：
1. 设置计时器：通过编程或物理调节，设置定时器的计时间隔和触发条件。
计时器可以以毫秒、微秒乃至更短的时间单位进行设置，以满足不同的需求。
2. 启动计时器：一旦设置完成，定时器开始计时，即开始从零计数，以确定经过的时间。
3. 计时运行：计时器以确定速率稳定地进行计数，该计数与设定的时间间隔进行比较。
4. 触发信号：当计数器的值与预设的时间间隔相匹配时，触发信号将被产生。
触发信号可以被传递给其他电路或处理器，以执行特定的操作。
5. 重置计时器：一旦触发信号被产生，计时器将被重新初始化并重新开始计时，以便在下一个时间间隔结束时再次触发信号。
定时器可以广泛应用于各个领域，例如电子设备中的定时开关、计算机系统的中断处理、机械装置的定时控制等。
它们能够实现定时、计时和控制的功能，提高系统的稳定性和灵活性。

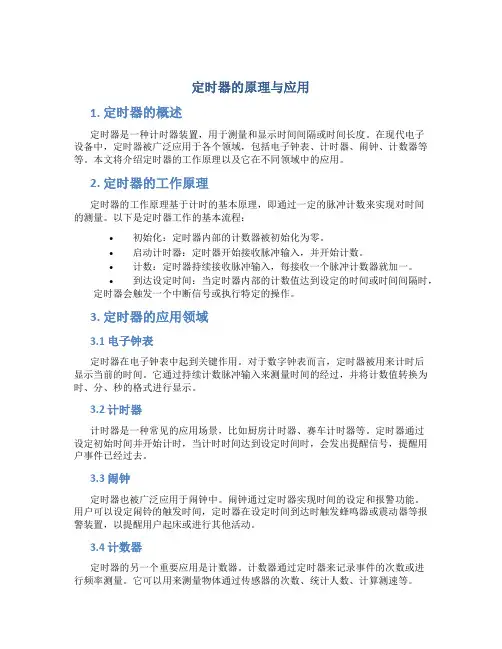

定时器的原理与应用1. 定时器的概述定时器是一种计时器装置，用于测量和显示时间间隔或时间长度。
在现代电子设备中，定时器被广泛应用于各个领域，包括电子钟表、计时器、闹钟、计数器等等。
本文将介绍定时器的工作原理以及它在不同领域中的应用。
2. 定时器的工作原理定时器的工作原理基于计时的基本原理，即通过一定的脉冲计数来实现对时间的测量。
以下是定时器工作的基本流程：•初始化：定时器内部的计数器被初始化为零。
•启动计时器：定时器开始接收脉冲输入，并开始计数。
•计数：定时器持续接收脉冲输入，每接收一个脉冲计数器就加一。
•到达设定时间：当定时器内部的计数值达到设定的时间或时间间隔时，定时器会触发一个中断信号或执行特定的操作。
3. 定时器的应用领域3.1 电子钟表定时器在电子钟表中起到关键作用。
对于数字钟表而言，定时器被用来计时后显示当前的时间。
它通过持续计数脉冲输入来测量时间的经过，并将计数值转换为时、分、秒的格式进行显示。
3.2 计时器计时器是一种常见的应用场景，比如厨房计时器、赛车计时器等。
定时器通过设定初始时间并开始计时，当计时时间达到设定时间时，会发出提醒信号，提醒用户事件已经过去。
3.3 闹钟定时器也被广泛应用于闹钟中。
闹钟通过定时器实现时间的设定和报警功能。
用户可以设定闹铃的触发时间，定时器在设定时间到达时触发蜂鸣器或震动器等报警装置，以提醒用户起床或进行其他活动。
3.4 计数器定时器的另一个重要应用是计数器。
计数器通过定时器来记录事件的次数或进行频率测量。
它可以用来测量物体通过传感器的次数、统计人数、计算测速等。
3.5 其他应用领域除了上述应用领域之外，定时器还被广泛应用于许多其他领域，比如自动控制系统、工业生产、科学实验等。
在这些领域中，定时器常常用来进行任务调度、数据采集、时间同步等重要操作。
4. 总结定时器是一种广泛应用于电子设备中的计时器装置。
它基于计数的原理，通过持续计数脉冲输入来进行时间的测量。

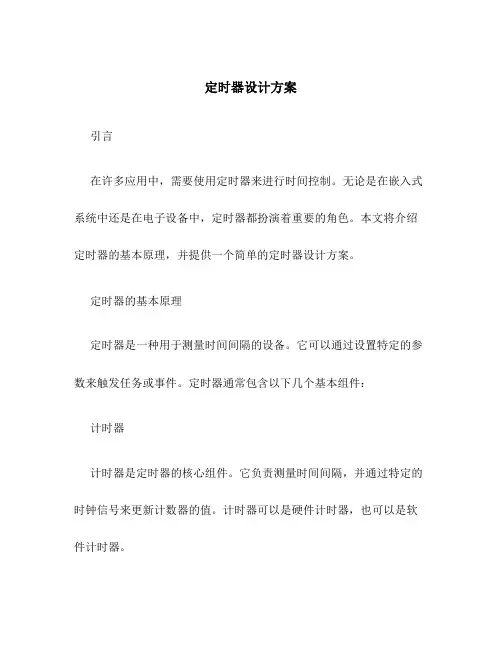

定时器设计方案引言在许多应用中，需要使用定时器来进行时间控制。
无论是在嵌入式系统中还是在电子设备中，定时器都扮演着重要的角色。
本文将介绍定时器的基本原理，并提供一个简单的定时器设计方案。
定时器的基本原理定时器是一种用于测量时间间隔的设备。
它可以通过设置特定的参数来触发任务或事件。
定时器通常包含以下几个基本组件：计时器计时器是定时器的核心组件。
它负责测量时间间隔，并通过特定的时钟信号来更新计数器的值。
计时器可以是硬件计时器，也可以是软件计时器。
时钟源时钟源提供定时器所需的时钟信号。
在许多系统中，时钟源可以是外部晶体振荡器或内部时钟发生器。
时钟源的频率决定了定时器的精度和分辨率。
预分频器预分频器将时钟源的频率分频到合适的范围，以适应不同的定时器要求。
通过设置预分频器的参数，可以调整定时器的计时单位和最大计数值。
比较器比较器用于比较计时器的计数值与预设值。
当计数值与预设值相等时，比较器会触发一个中断或产生一个输出信号，表示达到了预定的时间间隔。
定时器设计方案下面是一个基于单片机的定时器设计方案，使用软件计时器和比较中断来实现定时功能。
#include <msp430.h>#define TIMER_PERIOD 1000 // 周期为 1ms#define TIMER_COUNT 500 // 计数值为 500volatile unsigned int timer_count = 0; // 计数器void timer_init() {TA0CCR0 = TIMER_PERIOD - 1; // 设置计数器的计数上限TA0CCTL0 = CCIE; // 启用比较中断TA0CTL = TASSEL_2 + MC_1; // 选择时钟源为SMCLK, 运行模式为Up Mode}#pragma vector=TIMER0_A0_VECTOR__interrupt void timer_isr(void) {timer_count++; // 每次中断计数器加1if (timer_count >= TIMER_COUNT) {// 达到预设的时间间隔，执行相应的任务或事件// ...timer_count = 0; // 重置计数器}}int mn(void) {// 系统初始化// ...timer_init(); // 定时器初始化// 主循环while (1) {// 其他任务处理// ...}}上述代码使用MSP430单片机的定时器模块来实现定时功能。

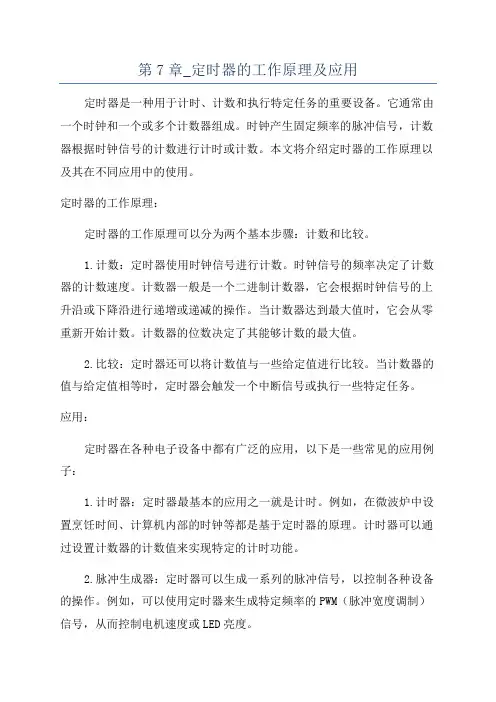

第7章_定时器的工作原理及应用定时器是一种用于计时、计数和执行特定任务的重要设备。
它通常由一个时钟和一个或多个计数器组成。
时钟产生固定频率的脉冲信号，计数器根据时钟信号的计数进行计时或计数。
本文将介绍定时器的工作原理以及其在不同应用中的使用。
定时器的工作原理：定时器的工作原理可以分为两个基本步骤：计数和比较。
1.计数：定时器使用时钟信号进行计数。
时钟信号的频率决定了计数器的计数速度。
计数器一般是一个二进制计数器，它会根据时钟信号的上升沿或下降沿进行递增或递减的操作。
当计数器达到最大值时，它会从零重新开始计数。
计数器的位数决定了其能够计数的最大值。
2.比较：定时器还可以将计数值与一些给定值进行比较。
当计数器的值与给定值相等时，定时器会触发一个中断信号或执行一些特定任务。
应用：定时器在各种电子设备中都有广泛的应用，以下是一些常见的应用例子：1.计时器：定时器最基本的应用之一就是计时。
例如，在微波炉中设置烹饪时间、计算机内部的时钟等都是基于定时器的原理。
计时器可以通过设置计数器的计数值来实现特定的计时功能。
2.脉冲生成器：定时器可以生成一系列的脉冲信号，以控制各种设备的操作。
例如，可以使用定时器来生成特定频率的PWM（脉冲宽度调制）信号，从而控制电机速度或LED亮度。
3.定时中断：定时器可以用作中断控制器，周期性地产生中断信号。
这种中断通常用于实时操作系统、多任务管理以及实时数据采集等应用中。
通过中断，系统可以定期处理一些关键任务，并提高系统的响应能力。
4.调度算法：在计算机系统中，调度算法是决定任务执行顺序的重要因素。
定时器可以用于实现各种调度算法，例如循环调度、时间片轮转等。
通过定时器，系统可以周期性地切换任务上下文，以实现多任务的并发执行。
5.密码生成器：定时器的计数功能可以用于生成加密密钥或一次性密码等。
通过固定的时钟频率和计数值规则，可以生成具有一定随机性的密码。
总结：定时器是一种重要的计时和计数设备，它基于时钟信号进行计数，并可根据计数值进行比较。
