变形监测数据处理6-1

深基坑工程中的变形监测与处理方法深基坑工程是现代建筑施工中常见的一项技术挑战，它涉及到深埋地下的巨大土体开挖和支护工程。

在这一过程中，土体的变形是无法避免的，而人们则需要通过变形监测和相应的处理方法来保证工程的安全性和可靠性。

在深基坑工程中，变形监测是至关重要的。

它可以帮助工程师了解土体的变形情况，及时发现潜在的风险，并根据监测数据进行合理的调整和处理。

变形监测可以采用多种方法，如测量支护墙体的变形、测量土体的沉降和位移等。

其中，最常用的方法是采用传感器进行实时监测，如倾斜度传感器、沉降计、位移计等。

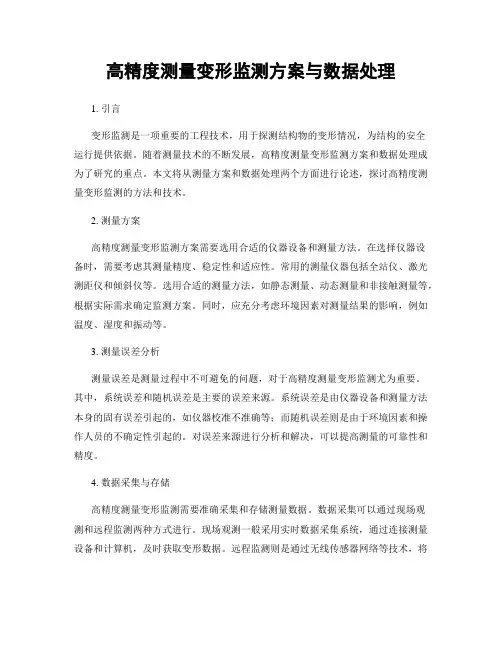

监测数据的处理与分析是变形监测的关键步骤。

工程师需要对监测数据进行准确的分析和解读，判断土体的变形情况，并根据情况采取相应的措施。

传统的处理方法是通过人工统计和计算，但随着计算机技术的发展，现代工程师可以借助计算机软件进行数据处理和分析，提高工作效率和准确度。

处理变形监测数据时，工程师需要考虑多个因素。

首先，他们需要将监测数据与设计值进行比较，以判断变形是否在可接受的范围内。

其次，他们需要考虑土体的复杂性和不均匀性，采用合适的数学模型进行数据分析。

此外，他们还需要关注时间因素，根据监测数据的变化趋势，判断土体的变形速度和趋势，并及时采取相应措施。

在处理变形监测数据时，工程师还可以借助经验和专业知识进行判断和决策。

他们可以根据历史数据和类似工程的经验，判断当前工程的安全性，并根据情况调整支护结构和施工方法。

此外，他们还可以借助专业的地质和土力学知识，对土体的特性和变形机理进行深入分析，为工程施工提供参考和建议。

除了变形监测和处理，深基坑工程中还有其他一些重要的安全措施。

例如，在施工前需要进行全面的勘察和调查，了解地下水位、土体的物理性质和结构等。

此外，在开挖和支护过程中，还需要采取相应的排水措施，以减少土体的渗透和水压。

总之，深基坑工程中的变形监测与处理方法是确保工程安全和可靠的重要环节。

通过科学的监测方法和准确的数据处理，工程师可以及时发现土体的变形情况，并采取相应的措施。

毕业设计：建筑物的变形观测变形监测方案嘿，小伙伴，今天我要跟你聊聊一个相当有意思的课题——建筑物的变形观测变形监测方案。

别看这名字有点长，其实它就是一门研究如何监控建筑物变形的技术活儿。

下面我就用我那十年方案写作的经验，带你领略一下这个方案的精彩之处。

咱们得知道，建筑物变形是个啥玩意儿。

简单来说，就是建筑物在外力作用下，形状和尺寸发生变化。

这事儿听起来有点玄乎，但却是建筑安全的大敌。

所以，监测建筑物的变形，就成了咱们这个方案的核心任务。

一、方案背景话说这事儿起源于我国城市化进程的加速，高楼大厦拔地而起，但随之而来的就是建筑安全问题。

尤其是那些大型、超高层的建筑物，一旦出现变形，后果不堪设想。

于是，咱们这个方案应运而生，旨在为建筑物的变形监测提供一套可行的方案。

二、监测目的1.确保建筑物在施工和使用过程中，结构安全、稳定。

2.及时发现和处理建筑物的变形问题，防止事故发生。

3.为建筑物的维护、保养提供科学依据。

三、监测方法1.全站仪测量法：这是一种利用全站仪对建筑物进行三维测量，从而得到建筑物变形数据的方法。

优点是精度高，但成本较高，操作复杂。

2.光学测量法：通过光学仪器对建筑物进行拍照，然后分析照片中建筑物的变形情况。

这种方法成本较低，操作简单，但精度相对较低。

3.激光扫描法：利用激光扫描仪对建筑物进行扫描，得到建筑物的三维模型，进而分析变形情况。

这种方法精度较高，但成本较高，设备要求较高。

4.雷达监测法：通过雷达对建筑物进行监测，实时获取建筑物的变形数据。

优点是实时性强，但精度相对较低。

综合考虑，我们选择了全站仪测量法作为主要监测手段，辅以光学测量法进行验证。

四、监测步骤1.建立监测点：在建筑物上设置一定数量的监测点，用于采集变形数据。

2.数据采集：利用全站仪对监测点进行测量，获取建筑物的三维坐标。

3.数据处理：将采集到的数据输入计算机，进行数据处理，得到建筑物的变形数据。

4.变形分析：根据变形数据，分析建筑物的变形趋势，为处理变形问题提供依据。

参考书目：《工程测量》（李青岳、陈永奇）《变形监测数据处理》（武大出版社）1 变形监测的概念，目的，意义？概念：就是利用测量与专用仪器和方法对变形体的变形现象进行监视观测的工作。

目的：首要目的是掌握变形体的实际性状，为判断其安全提供必要的信息，其次获得变形体变形的空间状态和时间特性（几何分析），同时还要解释变形的原因（物理解释）。

意义：实用上的意义：主要掌握各建筑物和地质构造的稳定性，为安全性诊断提供必要的信息，以便及时的发现问题并采取措施。

科学上的意义：更好的理解变形的机理，验证有关工程设计的理论和地壳运动的假说，进行反馈设计以及建立正确的预报变形的理论和方法。

2 变形体：变形体的范畴可以大到整个地球，小到一个工程建（构）筑物的块体,包括自然和人工的构筑物。

(对可能产生变形的各种自然的或人工的建筑物或构筑体的统称)3 引起变形的因素？(可总结为3个方面,自然因素工程自身与工程有关的勘测、设计、施工、运营等)（1）人类开发自然资源的活动会破会地壳上部平衡，造成地面变形。

（2）人口密集的地方大量抽去地下水，造成地面沉陷。

（3）地下采矿引起矿体上方岩层移动。

（4）地壳中的应力长期的积累,引起地壳位移甚至地震 （5）与工程本身相联系的勘测、设计、施工、运营产生。

4 变形体的范畴：全球性变形研究（空间大地测量）、区域性变形研究（GPS、INSAR）、工程和局部性变形研究（地面常规测量技术、地面摄影测量技术、特殊和专用的测量手段、以及以GPS为主的空间定位技术）。

5.变形监测的内容及其分类分类：（1）按研究范围分类：全球性的、区域性的、局部性的（2）按时间特性分类：运动式（变形总趋势朝一个方向）、动态式（观测主要得到振动的幅值，周期等信息） 静态变形:空间位置随时间的变化特性,占多数; 动态变形:变形体空间位置在外力作用下,在某一时刻的变化.内容：应根据建筑物的性质和地基情况来定。

（1）工业和民用建筑：对于基础而言：内容是均匀沉陷和不均匀沉陷；对建筑物本身而言：是倾斜和裂缝观测； 对工业企业等各种设备而言：是水平位移和竖直位移； 对高层和高耸建筑物：还应观测瞬时变形、可逆变形、扭转； （2）水工建筑物：水平位移、垂直位移、渗透（浸润线）以及裂缝观测（3）钢筋混泥土建筑物：外部观测：水平位移、垂直位移、伸缩缝的观测 内部观测（4）地表沉降：定期进行观测，掌握其沉降与回升的规律。

《变形监测与数据处理》复习资料整理总结变形监测：对被监测的对象或物体（简称变形体）进行测量以确定其空间位置及内部形态随时间的变化特征。

隧道施工过程中，使用各种类型的仪表和工具，对围岩、支护和衬砌的力学行为以及它们之间的力学关系进行量测和观察，并对其稳定性进行评价，称为监控量测变形监测的时间间隔称为观测周期变形监测又称变形测量或变形观测。

在水平方向所产生的位移叫做建筑物的水平位移，向上的垂直位移叫做上升，而向下的垂直位移叫做建筑物的沉降。

由于建筑物基础的不均匀沉降而使建筑物垂直轴线偏离其设计位置时，叫做建筑物的倾斜。

由基准点、工作基点组成的平面控制网叫做平面监测网也叫水平位移监测网由基准点、工作基点组成的高程控制网叫做高程监测网也叫垂直位移监测网为观测建筑物、构筑物的变形而建立的专用测量控制网叫变形监测网变形监测的目的与意义1分析和评价建筑物的安全状态、2验证设计参数3反馈设计施工质量 4研究正常的变形规律和预报变形的方法变形监测的特点1周期性重复观测2精度要求高3多种观测技术的综合应用4监测网着重于研究点位的变化变形监测系统设计原则针对性、完整性、先进性、可靠性、经济性变形监测方案设计内容变形监测方案有哪些内容：1监测内容2监测方法和仪器3监测精度施测部位和测点布置4监测期限和频度5预警值及报警制度等实施计划6仪器设备及检定要求7观测与数据处理方法提交成果内容。

变形监测系统设计主要内容1技术设计书2有关建筑物自然条件和工艺生产过程的概述3观测的原则方案4控制点及监测点的布置方案5测量的必要精度论证6测量的方法及仪器7成果的整理方法及其它要求或建议。

8观测进度计划表9观测人员的编制及预算资料分析的常用方法：作图分析、统计分析、对比分析、建模分析。

沉降产生的原因1与地基的土力学性质和地基的处理方式有关；2与建筑物基础的设计有关；3与建筑物的上部结构有关，即与建筑物基础的荷载有关；4施工中地下水的升降对建筑物沉降也有较大的影响。

建筑物变形监测中的监测点布设与数据处理方法随着城市化进程的不断加快，建筑物的数量也不断增加。

在建筑物的使用过程中，由于各种原因，如地质条件、建筑材料质量、自然灾害等，建筑物变形是不可避免的。

为了确保建筑物的安全使用，对建筑物进行变形监测就显得尤为重要。

本文将从监测点布设和数据处理方法两个方面来探讨建筑物变形监测的技术要点。

一、监测点布设在建筑物变形监测中，监测点的布设是非常关键的环节。

监测点的位置应该选择在建筑物的关键部位，如主体结构、支撑系统等。

通过合理布设监测点，我们可以全面了解建筑物的变形情况，及时发现问题并采取相应措施。

在监测点的选择上，我们可以考虑以下几个因素：1. 结构特点：建筑物的结构特点是监测点布设的重要参考依据。

例如，对于高层建筑，监测点应包括主体结构的各个部位，如地基、立柱、梁、楼板等。

2. 功能区域：建筑物往往包括不同的功能区域，如住宅区、商业区、公共区等。

在监测点布设时，应该根据功能区域的不同考虑监测点的数量和位置。

3. 变形方向：建筑物的变形通常包括平面变形和垂直变形两个方向。

监测点的布设应考虑到这两个方向上的变形情况，以确保全面监测。

二、数据处理方法监测点布设好后，接下来就是对监测数据进行处理和分析。

数据处理的目标是从海量的监测数据中提取有用信息，为建筑物的管理和维护提供依据。

以下介绍几种常用的数据处理方法：1. 趋势分析：通过对监测数据的时间序列进行统计和分析，可以得出建筑物变形的趋势。

这有助于了解变形的速率和方向，判断是否存在潜在的安全隐患。

2. 峰值分析：监测数据中可能存在一些突变点或突变区域，这些突变点或突变区域可能是建筑物发生较大变形的地方。

通过对监测数据进行峰值分析，可以准确地找出这些突变点或突变区域。

3. 统计分析：监测数据中可能存在一定的误差，通过统计分析可以对监测数据进行修正和优化。

统计分析还可以帮助我们对建筑物的变形情况进行概括和总结，为进一步的管理和维护提供依据。

变形监测数据处理1.变形的类型（了解）：按变形性质可以分为周期性变形和瞬时变形；按变形状态则可分为静态变形和动态变形（1）水准基点：垂直位移监测的基准点。

一般3~4个点构成一组，形成近似正三角形或正方形，为保证其坚固与稳定，应选埋在变形区以外的岩石上或深埋于原状土上，也可以选埋在稳固的建构筑物上。

普通混凝土标；地面岩石标；浅埋钢管标；井式混凝土标；深埋钢管标；深埋双金属标（2）工作基点：用于直接测定监测点的起点或终点。

工作基点布置：应在变形区附近相对稳定的地方，其高程尽可能接近监测点的高程。

工作基点埋设：一般采用地表岩石标，当建筑物附近的覆盖层较深时，可采用浅埋标志，当新建建筑物附近有基础稳定的建筑物时，也可设置在该建筑物上。

工作基点观测：应经常与水准基点进行联测，通过联测结果判断其稳定状况，保证监测成果的正确可靠。

（3）监测点：垂直位移监测点的简称，布设在被监测建（构）筑物上。

5.监测点布设要求：位于建（构）筑物的特征点上，能充分反映建（构）筑物的沉降变形情况，点位应当避开障碍物，便于观测和长期保护，标志应稳固，不影响建构筑物的美观和使用，还要考虑建筑物基础地质、建筑结构、应力分布等，对重要和薄弱部位应该适当增加监测点的数目。

盒式标志；窨井式标志；螺栓式标志6.监测点分类：基准点：基本控制点，尽可能长期保存、稳定不动，一般每个工程要3个以上；7.监测点设置一般原则：要能够反映变形监测对象整体及关键部位的位移；便于现场观测；便于保存，并不易受损；不同监测对象类型的相应规范要求。

变形监测方案的设计的原则：以安全监测为目的，针对监测对象安全稳定的主要指标进行；测点的布置应能够比较全面地反映出监测对象的工作状态；按照国家现行的有关规定与规范进行；应尽量采用先进的测试技术，积极选用效率高、可靠性强的先进仪器和设备；各监测项目应能够相互校验，以利于进行变形分析；在满足监测性能和精度要求前提下，力求减少费用；方案中临时监测项目和永久监测项目应相互衔接；应尽量减少与工程施工的交叉影响。
