装配工艺概述

汕头市高级技工学校教案纸列号共页章节课题§5-1 装配工艺概述审阅者签名授课日期2006年10月23日第8周星期（1）第1、2节授课时数 2教学目的1、熟悉装配的基础知识。

2、掌握装配工艺制定、装配工序及装配工步划分。

3、掌握装配工艺过程。

教学方法讲授教学重点掌握装配工艺制定、装配工序及装配工步划分。

掌握装配工艺过程。

教学难点教具、挂图相应挂图作业题号习题册教学过程及时间分配主要教学内容及步骤最新精品Word 欢迎下载可修改复习提问：1. 常用钻床附具铆有那些？2. 钻头套号数选有那些？3. 常用电动工具有那些？针对学生回答进行小结教学过程及主要教学内容及步骤时间分配最新精品Word 欢迎下载可修改§5.1装配工艺概述机械装配是产品制造过程中的最后一个阶段，它包括装配、调整、检验和试车等各项工作。

机器或产品的质量，是以机器或产品的工作性能、使用效果和寿命等综合指标来评定的，装配工作的好坏，直接影响到产品的质量。

机械零件必须通过装配才能形成最终产品，并保证它具有规定的精度和设计所定的使用功能以及质量要求。

若不重视清理工作，不按工艺技术要求而造成装配不当，即使所有零件加工质量都合格，也不一定能够装配出合格的产品，相反，虽然某些零件的质量并不很高，但经仔细的修配和精确的调整后，仍然装配出性能较好的产品。

所以，装配过程的保证机器或产品达到各项技术要求的关键。

一．装配的概念引例：让学生拆卸自已的钢笔或圆珠笔，再引导学生组装。

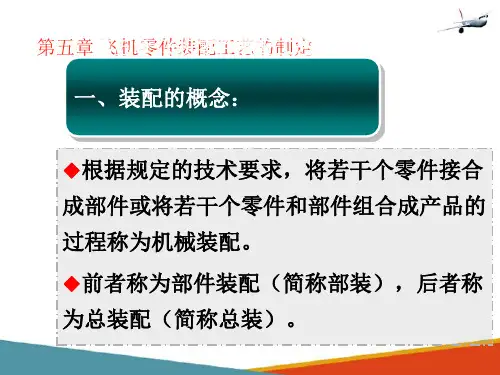

展示：挂图5-2 5-31．装配：按规定的技术要求，将若干零件结合成部件或若干个零件和部件结合成机器的过程。

如锥齿轮轴组件的组装。

前者称为部装，后者称为总装。

强调：装配的最终目的是要满足技术要求。

2．零件：构成机器的最小单元。

它具有独立性、完整性和不可分割性。

如一根轴、一只齿轮、螺钉、螺母、垫圈、键等。

3．部件：两个或两个以上零件结合成机器的某部分。

如轴承，车床主轴箱、进给箱等。

装配工艺装配工艺一直是制造业领域中至关重要的环节之一。

它涉及到生产流程中将零件或组件正确安装到最终产品中的一系列步骤。

在现代制造过程中，装配工艺的质量直接影响着产品的性能和可靠性。

本文将介绍装配工艺的定义、重要性以及一些与之相关的要素。

首先，让我们来了解一下装配工艺的定义。

简而言之，装配工艺是指将已经制造好的零件或组件按照特定的顺序进行组装的过程。

这个过程是根据工程设计和生产要求来进行的，它需要在规定的时间内完成，并保证产品的质量和性能。

装配工艺可以包括手工操作、机械装配和自动化装配等多种方式。

装配工艺在制造业中占据了重要的地位。

首先，它直接关系到产品的质量。

一个良好的装配工艺可以确保产品的每个零件都正确地安装在一起，从而保证产品的正常运行。

如果装配工艺存在问题，会导致零件之间的不匹配，进而影响产品的性能和可靠性。

因此，制造企业需要制定一套科学合理的装配工艺流程，以确保产品的质量和可靠性。

其次，装配工艺还可以影响到生产效率。

一个高效的装配工艺可以提高生产效率，缩短产品的制造周期，减少资源的浪费。

相反，一个低效的装配工艺会导致生产周期延长，造成资源的浪费，增加制造成本。

因此，制造企业需要不断优化装配工艺，提高生产效率，降低成本。

与此同时，装配工艺还涉及到人力资源的管理。

一套良好的装配工艺需要经验丰富的工人进行操作。

因此，制造企业需要培养和管理一支高素质的工人队伍，确保他们掌握必要的技能和知识，以应对装配工艺中的各种挑战。

此外，工人的培训和岗位安排也需要与装配工艺的要求相匹配，以确保工作效率和质量。

除了人力资源外，装配工艺还需要合适的设备和工具支持。

制造企业需要投资购买先进的装配设备和工具，以提高装配的准确性和效率。

同时，对设备和工具的维护和保养也至关重要，以保证其正常运行，避免故障对装配工艺的影响。

最后，装配工艺还需要合理的管理和监控。

制造企业需要建立一套完善的装配工艺管理体系，对装配过程进行监控和改进。

装配基础知识（一）1-1装配工艺概述在生产过程中，按照规定的技术要求，将诺干个零件结合成部件或将诺干个零件和部件结合成机器的过程，称为装配。

一、装配工作的重要性装配工作是产品制造过程中的最后一道工序，装配工作的好坏，对整个产品的质量起着决定性作用。

零件间的配合不符合规定的技术要求，机器就不可能正常工作；零部件之间、机构之间的相互位置不正确，有的影响机器的工作性能，有的甚至无法工作；在装配过程中，不重视清洁工作、粗枝大叶、乱敲乱打，不安工艺要求装配，也绝不可能装配出合格的产品。

装配质量差的机器，精度低、性能差、消耗大、寿命短，将造成很大的浪费。

相反，虽然某些零部件的精度并不很高，但经过仔细的修配，精确的调整后，仍可能装配出性能良好的产品来。

装配工作是一项非常重要而细致的工作，必须认真做好。

二、装配工艺过程产品的装配工艺过程由以下四个部分组成：1.装配前的准备工作（1）研究和熟悉产品装配图及其技术条件，了解产品的结构、零件的作用以及相互的连接关系（2）确定装配的方法、顺序和准备所需要的工具。

（3）对装配零件进行清理和清洗，去掉零件上的毛刺、锈蚀、切屑、油污及其它赃物。

（4）对有些零部件还需要进行刮削等修配工作、平衡（消除零件因偏重而引起的振动）以及密封零件的水压试验等。

2.装配工作比较复杂的产品，其装配工作常分为部件装配和总装配。

（1）部件装配部件装配是指产品在进入总装配以前的装配工作，由于产品的复杂程度和装配组织的形式不同，部装工作的内容也不一样。

一般来说，凡是将两个以上的零件组合在一起，或将零件与几个组件（或称组合件）结合在一起，成为一个装配单元的装配工作，都可称为部件装配。

（2）总装配将零件和部件结合成一台完整的产品的过程叫总装配（3）调整、精度检验和试车1）调整工作是调节零件或机构的相互位置、配合间隙、结合松紧等，目的是使机构或机器工作协调。

如轴承间隙、镶条位置、齿轮轴向位置的调整等。

2）精度检验包括工作精度检验、几何精度检验等3）试车包括机构或机器运转的灵活性、工作温升、密封性、转速、功率等方面的检查。

装配工艺简介装配工艺是指在产品制造过程中，将各个零部件按照一定的顺序、方法和要求组装起来，使其成为一个完整的产品的工艺过程。

装配工艺的好坏直接影响着产品的质量和性能，因此在制造过程中十分重要。

一、装配工艺的作用装配工艺在产品制造中发挥着重要的作用。

首先，它确保了产品的质量。

通过合理的装配方法，能够保证各个零部件之间的连接合理紧密，避免出现松动、漏气、漏液等问题。

其次，装配工艺可以提高生产效率。

通过优化工艺流程，减少无效操作和等待时间，提高零部件的装配速度和产品的产量。

此外，装配工艺还可以降低制造成本。

通过精细的工艺设计，降低零部件的损耗和废品率，提高生产效率，在一定程度上降低了生产成本。

二、装配工艺的步骤装配工艺一般包括以下几个步骤：零件准备、装配顺序确定、装配方法选择、装配工具与设备准备、装配过程控制和装配结果评估。

1. 零件准备：在进行装配之前，需要对所需的零部件进行准备，包括对每个零部件进行检查、清洗和保养。

确保零部件的质量和完整性，并保证其符合装配工艺的要求。

2. 装配顺序确定：根据产品的结构和要求，确定装配的顺序。

通常是从底部到顶部，从内部到外部，从简单到复杂的顺序依次进行装配。

3. 装配方法选择：根据产品的特点和装配要求，选择合适的装配方法。

可以采用手工装配、机械装配、自动化装配等不同的装配方法。

4. 装配工具与设备准备：根据所选择的装配方法，准备相应的装配工具和设备。

确保装配过程中能够有效地完成各项操作，提高生产效率和质量。

5. 装配过程控制：在装配过程中，需要进行严格的控制和管理。

包括对每个装配环节的监控、记录和检查，确保每个步骤都符合要求，并及时发现和纠正问题。

6. 装配结果评估：在装配完成后，需要对产品进行评估和检测。

通过对产品的各项性能指标和外观质量的检验，评估装配结果的合格性和产品的可靠性。

三、装配工艺的优化为了提高装配工艺的效果和效率，可以进行装配工艺优化。

具体方法包括：1. 进行工艺分析：对装配过程进行全面的分析，确定存在的问题和瓶颈，并找出改进的方向。

装配的工艺概念
装配的工艺概念是指将不同部件或零件组合在一起，形成一个完整的产品的过程。

该过程通常包括以下步骤：
1. 组合件准备：将所有需要进行装配的零件和组件准备齐备，确保其数量和质量符合要求。

2. 集中配送：将零件和组件按照装配顺序集中配送到装配线或工作站，确保装配过程的连贯性和高效性。

3. 零部件定位：根据装配图纸或工艺指导书，确保每个零件的正确位置和方向。

4. 零部件固定：使用合适的工具和设备，将零部件固定在相应的位置。

这可以包括螺栓、螺丝、焊接、胶粘剂等固定方法。

5. 拼接和连接：将不同的零部件进行拼接和连接，以确保它们之间的稳定性和完整性。

这可以包括插接、对接、焊接、铆接等方法。

6. 调整和校准：在装配过程中，可能需要进行一些调整和校准，以确保零部件之间的配合和运行的准确性。

7. 检验和测试：在装配完成之前，对产品进行检验和测试，以确保其质量和性能符合要求。

8. 包装和出厂：将装配完成的产品进行包装，并进行最终的出厂检验和质量认证。

装配的工艺概念是一个组织、计划和控制零部件装配的过程，以确保产品在质量、效率和安全性方面达到预期的标准和要求。

装配工艺装配工艺是指将各个零部件按照一定的顺序和方法进行组装，最终形成完整的产品的过程。

装配工艺是整个生产过程中非常重要的一环，直接关系到产品的质量、效率和成本。

下面将从装配工艺的步骤、工具与设备以及质量控制三个方面来进行阐述。

一、装配工艺的步骤装配工艺的步骤是指根据产品的结构和要求，将各个零部件有机地组合在一起，形成完整的产品。

装配工艺的步骤一般包括以下几个方面：1. 零部件准备：将需要装配的零部件按照一定的规定进行准备，包括零部件的清洗、检查、测量等工作。

2. 零部件组装：根据产品的结构和要求，将各个零部件按照一定的顺序组装在一起，形成部分组装体。

3. 部分组装体组装：将各个部分组装体按照一定的顺序组装在一起，形成最终的产品。

4. 调试和测试：对装配完成的产品进行调试和测试，确保产品的功能和性能达到设计要求。

5. 产品包装和出厂：对调试完成的产品进行包装，并进行出厂前的最后检查和测试，确保产品的质量达到标准要求。

二、装配工艺的工具与设备装配工艺需要使用一些特定的工具和设备来完成。

常见的装配工艺工具和设备包括：1. 扳手：用于拧紧螺丝和螺母等零部件。

2. 螺丝刀：用于拧紧和松开螺丝。

3. 气动工具：如气动螺丝刀、气动扳手等，用于提高装配效率和质量。

4. 组合工具：如多功能组合工具，可以完成多种不同的装配工作。

5. 测量工具：如卡尺、量规等，用于测量零部件的尺寸和位置。

6. 夹具和模具：用于固定和定位零部件，保证装配的精度和稳定性。

7. 检测设备：如X射线检测仪、超声波检测仪等，用于检测装配过程中可能存在的缺陷和问题。

三、装配工艺的质量控制装配工艺的质量控制是确保产品质量的关键环节。

在装配过程中，需要采取一系列措施来控制和保证产品的质量，包括：1. 装配过程中的检查和测试：在装配过程中，对关键零部件和关键参数进行检查和测试，确保装配的准确性和质量。

2. 装配工艺的标准化：制定和完善装配工艺的操作规程和标准，确保装配过程的一致性和稳定性。

装配工艺基础知识一部需要修理的机械。

总要经过拆卸，才能对其损坏了的零部件进行修理。

最后，又必须经过装配，才能恢复机械的原样，机械拆卸的劳动量约占修理总劳动量的40～80%。

拆卸方法不当，会损坏机械，装配方法不正确，会影响机械的正常工作。

所以，正确地执行拆装工艺，不仅影响修理的生产率，而且对所修机械的质量、修理成本，将来的工作寿命都有重大的影响。

一、装配工艺概述：1.装配工作及其重要性：在生产过程中，按图纸及技术要求的规定，将经检查合格的零件，通过各种形式连接起来，成为组件、部件，最终组成一台整机的工艺过程，称为装配。

在装配时，若零件间的配合不符合规定的技术要求，或各零部件之间的相互位置不正确，则装配后必将影响机器的工作性能，使机器无法正常运行。

一台装配质量差的机器必然精度低，性能差、寿命短。

相反，尽管某些零部件质量不高，但在装配时经过仔细的修配和调整，亦能装配出性能良好的产品，因此装配工作是一项非常重要的工作，必须认真做好。

作为维修工，如能熟悉和掌握一定的装配知识，必能在很大程度上提高检修工作的技术水平。

2.装配工作的划分：2.1组件装配它是从设计图纸中的一部分(部件)里分出来的通常有几个零件连接组对为一个单独的构件。

一般称为装配的基本单元。

2.2部件装配它是指以设计图纸的一个部分为一个单元，将这个部分的所有零件和组件装配成一体，成为一个完整机构的过程。

例如各种设备中常见到的减速机，它本身就是一个完整的机构，又从属于设备里的一个部件。

2.3总装配它是指将零件、组件、部件连接成一台整体机器或设备的过程。

2.4总装试车一般总装完毕的机器或设备，都要求在总装后进行试车工作，经检验合格后方能投入使用。

在试车过程中可对机器或设备进行调试，发现或解决装配时未能发现的问题，保证其使用性能达到设计图纸及有关技术文件的规定要求。

3.零件在装配中连接种类在装配过程中，零件间相互连接的性质对确定装配的次序和方法有直接的影响，按照零件连接松紧程度和连接方式的不同，可分为以下几种类型：3.1固定连接它在装配后，零件之间不能相互运动。
