旋片泵的用途及使用范围

旋片真空泵2x-4A旋片真空泵用途及试用范围旋片真空泵是用来对密封容器抽除气体而获得真空的基本设备。

该系列泵单独试用，旋片真空泵亦可作为增压泵、扩散泵、分子泵及钛泵的前级泵使用。

可供真空镀膜、真空热处理、真空浇注、电子管、灯泡、热水瓶等的排气。

医疗卫生和实验室，亦可配供此泵。

注意：该旋片真空泵不宜抽除含氧过咼、有害、有爆炸性、对金属有腐蚀性、对真空油起化学反应、含颗粒尘埃的气体也不能用来把气体一从个容器送到另一个容器作输送泵。

旋片真空泵设有掺气阀时，可抽送适量可凝性气体。

1、旋片真空泵可在环境温度5~40C范围内且进口压强小于1330Pa的条件下，允许旋片真空泵长期连续工作。

2、旋片真空泵若附有气镇装置，还可以抽除一定量的可凝性气体，但旋片真空泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不能作为输送泵使用•3、2X系列旋片真空泵在大气压到6000Pa的进口压力下的连续工作时间不超过3 分钟，以免喷油或润滑不良引起泵损坏。

4、油位应在油标中心，旋片真空泵的油位偏高会造成喷油，油位偏低会造成润滑不良，油位以泵运转时为准；更换旋片真空泵油最好在泵运转时执行，这样有利于更换彻底，同时会使泵腔内的杂质尽可能排出。

下面是在多年实践中总结的关于旋片真空泵的几点方法：1）严禁长时间抽大气！严禁旋片真空泵无油少油工作。

在被抽系统与旋片真空泵链接处应该安装真空阀，停机前应先关闭通道已防止真空由回流到被抽系统中！确保被抽系统无腐蚀性气体。

2）严禁旋片真空泵换用其他种类的油。

旋片真空泵一定要用专业的真空油。

经常检查油位位置，不符合规定时须调整使之符合要求。

以旋片真空泵运转时，油位到油标中心为准。

3）经常检查旋片真空泵泵腔内油质情况，发现真空油乳化及变质应及时更换真空油，确保真空泵工作正常•4）换真空油的期限，按实际使用条件和能否满足性能要求等情况考虑，由用户酌情决定。

汽车真空泵分类与用途在汽车系统中，真空泵扮演着非常重要的角色。

本文将详细介绍汽车真空泵的分类和用途，主要包括旋片式真空泵、活塞式真空泵和膜片式真空泵。

一、旋片式真空泵旋片式真空泵是一种利用偏心轮和泵体壁面构成的密封间隙，在泵体旋转过程中实现气体吸入与排出的泵。

其特点是结构简单、紧凑，使用方便，适用于较高真空度的场合。

然而，旋片式真空泵的转速较高，容易发热，因此需要良好的润滑和冷却系统。

应用场景：旋片式真空泵在汽车刹车系统中广泛应用，用于抽取刹车系统中的空气，确保刹车系统的正常运行。

二、活塞式真空泵活塞式真空泵是利用活塞在气缸内往复运动来增加和减少气体的体积，从而实现气体的吸入和排出。

活塞式真空泵具有较高的抽气速率和较大的抽气量，适用于较大规模的气体输送。

但是，活塞式真空泵的结构较为复杂，需要定期维护和检修。

应用场景：活塞式真空泵在汽车悬挂系统中应用较为广泛，用于抽取悬挂系统中的空气，保证悬挂系统的正常运行。

三、膜片式真空泵膜片式真空泵是利用膜片在泵体上的往复运动，使泵体内的气体体积发生变化而实现气体吸入与排出的。

膜片式真空泵具有体积小、重量轻、维护方便等特点，因此在现代汽车中得到了广泛应用。

应用场景：膜片式真空泵在汽车空调系统中占据重要地位，它不仅用于抽取空调系统中的空气，还为空调系统的正常运行提供必要的真空度。

此外，膜片式真空泵在汽车刹车系统和悬挂系统中也有广泛应用。

四、维护与保养为了确保汽车真空泵的正常运行和使用寿命，车主们需要注意以下维护和保养事项：1.定期检查真空泵的润滑和冷却系统，确保良好的运行状态。

2.定期清理真空泵的吸入口和过滤器，防止杂物堵塞影响性能。

3.检查真空泵的密封件是否完好，如有磨损及时更换。

4.定期更换真空泵的润滑油，保持润滑状态。

5.在日常使用中，注意观察真空泵的运行状态，如有异常声音或振动应及时检修。

五、结论汽车真空泵作为汽车的重要组成部分，对于保证汽车的正常运行和安全性具有重要意义。

产品名称：2XZ型旋片式真空泵一、2XZ型旋片式真空泵概述：2XZ型旋片式真空泵为双级直联结构，它的工作性能由高压级与低压级二部份组成，它的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级入口的气体将转送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空，2XZ型旋片式真空泵的技术参数为6×10-2Pa，泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。

因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。

二、2XZ型旋片式真空泵的型号意义：三、2XZ型旋片式真空泵的性能参数表：参数/型号2XZ-0.25 2XZ-0.5 2XZ-1 2XZ-2 2XZ-4抽气速率m3/h( L/S) 50（HZ）0.9（0.25） 1.8（0.5） 3.6（1）7.2（2）14.4（4）60(HZ) 1.1（0.3） 2.1（0.6） 4.3（1.2）8.6（2.4）17.2（4.8）极限压力（Pa）分压力≤6×10-1 ≤6×10-2 ≤6×10-2 ≤6×10-2 ≤6×10-2 全压力≤6.5 ≤1.33 ≤1.33 ≤1.33 ≤1.3350HZ 转速（r/min）1400 1400 1400 1400 140060HZ 转速（r/min）1720 1720 1720 1720 1720电机功率（kw) 0.12 0.18 0.25 0.37 0.55电源电压（V) 220 220/380 220/380 220/380 220/380 进气口口径（mm）（外径）φ15φ20φ20φ30φ30噪音（dBA）63 65 65 68 68容油量（L）0.5 0.6 0.7 1 1.2外形尺寸（mm) 403×130×240 447×168×260469×168×260514×168×282565×168×282重量（Kg）毛重/净重16/15 17/16 18/17 22/20 24/22 四、2XZ型旋片式真空泵的工作原理及结构图：2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。

真空泵是一种用于产生和维持真空环境的装置，它通过抽取气体或其他物质来减小容器或系统中的气压。

根据工作原理和结构特点，真空泵可以分为多个不同的分类。

以下是一些常见的真空泵分类：
扩散泵：扩散泵利用高速旋转的转子将气体分子扩散、抛射和排除出真空系统，以实现气体抽取。

它们通常用于高真空或超高真空的应用，如半导体制造和研究实验室。

旋片泵：旋片泵使用旋转的叶片（通常为可移动的翼片或叶片）与泵壳之间的密封空间来抽取气体。

通过旋转运动和密封间隙的变化，气体被吸入、压缩和排出。

它们是常见的工业和实验室用途的泵。

离心泵：离心泵使用旋转的叶轮产生离心力来抽取气体。

气体被吸入并通过离心力推向泵壳的周边，最终排出。

离心泵主要用于大气压和中真空的应用。

环状泵：环状泵由两个旋转的环状叶片（或螺杆）组成，它们的齿轮在吸入和压缩过程中形成气体密封。

环状泵通常与其他类型的泵（如旋片泵）结合使用，用于增加真空系统的抽取能力。

涡旋泵：涡旋泵利用高速旋转的叶轮或涡旋子产生分子间的碰撞和冲击，将气体从真空系统中排出。

涡旋泵通常用于超高真空和极高真空的应用，如高能物理实验和表面科学研究。

这只是一些常见的真空泵分类，实际上还有其他类型的真空泵，如离子泵、喷射泵和吸气泵等，它们在不同的应用领域有着特定的用途和优势。

选择适当的真空泵取决于应用需求、工作压力范围和气体抽取速度等因素。

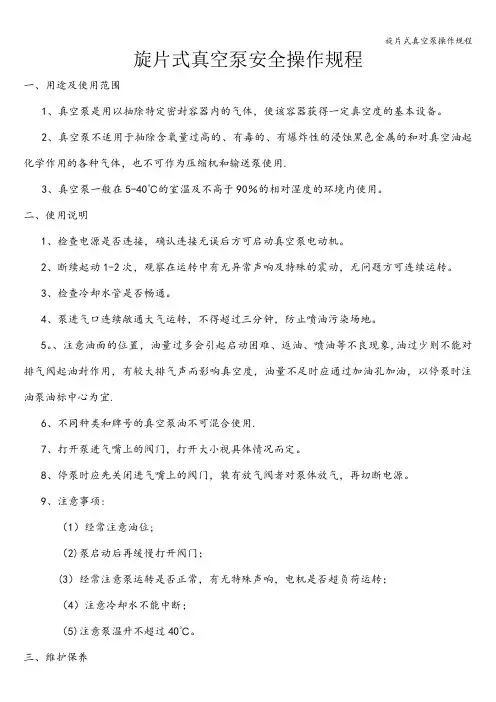

旋片式真空泵安全操作规程一、用途及使用范围1、真空泵是用以抽除特定密封容器内的气体，使该容器获得一定真空度的基本设备。

2、真空泵不适用于抽除含氧量过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可作为压缩机和输送泵使用.3、真空泵一般在5-40℃的室温及不高于90％的相对湿度的环境内使用。

二、使用说明1、检查电源是否连接，确认连接无误后方可启动真空泵电动机。

2、断续起动1-2次，观察在运转中有无异常声响及特殊的震动，无问题方可连续运转。

3、检查冷却水管是否畅通。

4、泵进气口连续敞通大气运转，不得超过三分钟，防止喷油污染场地。

5。

、注意油面的位置，油量过多会引起启动困难、返油、喷油等不良现象,油过少则不能对排气阀起油封作用，有较大排气声而影响真空度，油量不足时应通过加油孔加油，以停泵时注油泵油标中心为宜.6、不同种类和牌号的真空泵油不可混合使用.7、打开泵进气嘴上的阀门，打开大小视具体情况而定。

8、停泵时应先关闭进气嘴上的阀门，装有放气阀者对泵体放气，再切断电源。

9、注意事项:（1）经常注意油位;（2)泵启动后再缓慢打开阀门；(3）经常注意泵运转是否正常，有无特殊声响，电机是否超负荷运转；（4）注意冷却水不能中断；（5)注意泵温升不超过40℃。

三、维护保养1、注意事项：(1）真空泵须经常保持清洁，防止杂物进入泵内;（2）注意皮带松紧是否适当，每三个月调整一次；（3）管道接头是否漏气，及时杜绝。

2、泵由于存放或使用不当，水分或其他挥发性物质进入泵内而影响极限真空室时，打开气镇阀净化，当泵油受到机械杂质或化学杂质污染时，应更换泵油，患有步骤如下：先开泵运转一段时间,使油变稀，停泵，旋下放油塞，放净再敞开进气口运转一分钟，此间可从进气口缓慢加入少量的真空泵油，冲洗泵芯，脏油放完后将放油塞旋上、拧紧，从加油孔加入清洁的真空泵油，并从进气口加入一定量的真空泵油。

3、如停泵时间较长，应用橡皮塞、帽、把进排气口塞好，以免脏物等进入泵内,水冷的泵应放净积水.。

阿特拉斯单级旋片真空泵说明书关键信息1、产品名称：阿特拉斯单级旋片真空泵2、产品型号：＿___________________3、适用范围：＿___________________4、技术参数：抽气速率：＿___________________极限压力：＿___________________电机功率：＿___________________转速：＿___________________重量：＿___________________5、操作指南：启动步骤：＿___________________停机步骤：＿___________________日常维护要点：＿___________________11 产品介绍阿特拉斯单级旋片真空泵是一种高效、可靠的真空获得设备，广泛应用于各种工业领域。

本产品采用先进的设计和制造工艺，具有性能稳定、抽气效率高、维护方便等优点。

111 工作原理该真空泵通过旋片在泵腔内的旋转运动，将气体吸入、压缩并排出，从而实现真空的抽取。

旋片在离心力和弹簧力的作用下，始终与泵腔内壁紧密接触，保证了良好的密封性能。

112 结构组成阿特拉斯单级旋片真空泵主要由泵体、转子、旋片、排气阀、进气口、出油口等部件组成。

泵体采用高强度材料制造，具有良好的耐腐蚀性和耐磨性。

12 技术特点121 高效抽气性能采用优化的设计和先进的制造工艺，确保了较高的抽气速率和极限真空度，能够满足各种苛刻的真空需求。

122 低噪音运行通过精心的结构设计和降噪处理，使真空泵在运行过程中产生的噪音低，为工作环境提供了良好的舒适度。

123 稳定可靠选用优质的材料和高精度的零部件，经过严格的质量检测和可靠性测试，保证了产品的长期稳定运行。

124 易于维护结构简单，维护方便，更换零部件容易，降低了设备的维护成本和停机时间。

13 安装要求131 安装位置选择通风良好、干燥、无腐蚀性气体和灰尘的场所，确保真空泵能够正常散热和运行。

旋片式真空泵2XZ-2该泵是对密封容器抽除气体获得真空的基本设备，可单独使用，也可作为增压泵、分子泵、扩散泵的前级泵以及维持泵、钛泵的预抽泵使用，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等，因为它体积小、重量轻、噪音低等特点，所以也适用于实验室里使用。

用途及使用范围1.泵是用来对密封容器抽除气体的基本设备之一。

它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。

可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。

因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。

2.泵在环境温度540范围内，进气口压强小于1.3X103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。

3.泵进气口连续畅通大气运转不得超过一分种。

4.泵不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。

操作须知1．查看油位，以停泵时注油至油标中心为宜。

过低对排气阀不能起油封作用，影响真空度。

过高，可能会引起通大气起动时喷油。

运转时，油位有所升高，属正常现象。

油采用规定牌号的清洁真空泵油，从加油孔加入。

加油毕后，应旋一上螺塞。

油宜经过滤，以免杂物进入，堵塞油孔。

2．泵可在通大气或任何真空度下一次起动。

泵口如装接电磁阀，应与泵同时动作。

3．环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。

如加强通风散热，或改善泵油性能，极限真空可得到改善。

4．检查泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。

总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。

5．如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。

2X型旋片式真空泵结构原理应用说明一、结构简图二、结构说明2X系列旋片式真空泵，其结构是利用偏心地装在定子腔内的转子和在转子槽内滑动的借弹簧张力和离心力紧贴定子内壁的两块旋片，将定子分隔成二个工作腔，旋片一边容积不断扩大将气体吸入，另一边容积不断缩小，气体压缩达到大气压力时通过排气阀排出，上述操作每转重复二次。

2X型旋片式真空泵为双级结构，当吸入压强较高时，高低级腔可同时排气，吸入压强较低时，气体由吸气口进入高级腔，经压缩后通过中壁内气道进入低级腔，再次压缩后，从低级排气阀排出。

当泵带有气镇阀时，允许抽除含有少量水蒸气等可凝性蒸气的气体。

2X-2A、4A、8A、8、15泵为上下偏心结构，高低级转子采用凸凹槽联结的转动形式。

2X-30A、70A泵为侧偏心结构，低级转子套在高级转子轴上的转动形式，并采用泵壳内通冷却心，冷却具有泵温低，极限总压力低的特点。

三、用途和使用范围1、2X型泵是用来对密封容器抽除气体获得真空的基本设备之一。

可单独使用，也可作为增压泵、扩散泵、分子泵等的前级泵。

可用于真空冶炼、真空焊接、真空浸渍、镀膜、真空浇铸、真空干燥以及化工制药，电真空器件等工业的真空作业。

2、泵可在环境温度5~40℃范围内和进口压强小于1330pa的条件下，允许长期连续工作。

3、泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不适用于把气体从一个容器输送到另一个容器，作输送泵用。

4、泵在6000Pa的大气压的进口压强下的连续工作时间不得超过3分钟，以免喷油或润滑不良引起泵损坏。

四、型号及主要技术指标五、安装说明1、泵应安装在地面结实坚固的场所，周围应留有充分的余地，便于检查、维护、保养。

2、泵底座下应保持地基水平，底座四角处建议垫减震橡皮或用螺栓浇制安装，确保泵运转平稳，振动小。

3、泵与系统的连接管道应密封可靠，对小泵可采用金属管路连接密封垫采用耐油橡胶，对小泵可采用真空胶管连接，管道管径不得小于泵吸气口径，且要求管路短而少弯头。
