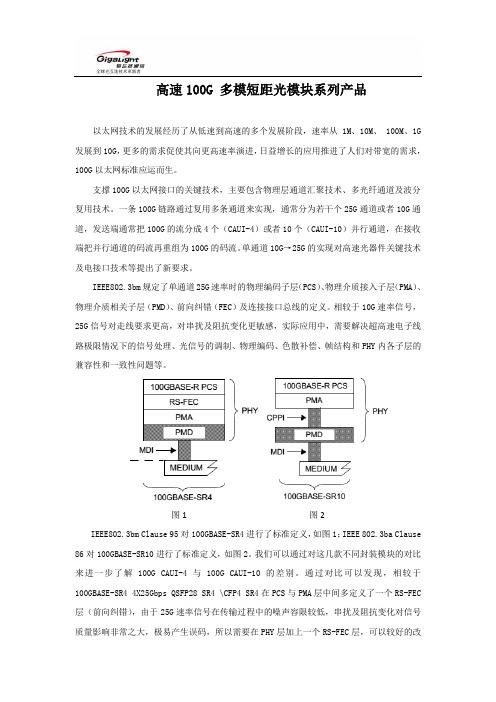

高速100G 多模短距光模块系列产品以太网技术的发展经历了从低速到高速的多个发展阶段，速率从1M、10M、100M、1G 发展到10G，更多的需求促使其向更高速率演进，日益增长的应用推进了人们对带宽的需求，100G以太网标准应运而生。

支撑100G以太网接口的关键技术，主要包含物理层通道汇聚技术、多光纤通道及波分复用技术。

一条100G链路通过复用多条通道来实现，通常分为若干个25G通道或者10G通道，发送端通常把100G的流分成4个（CAUI-4）或者10个（CAUI-10）并行通道，在接收端把并行通道的码流再重组为100G的码流。

单通道10G→25G的实现对高速光器件关键技术及电接口技术等提出了新要求。

IEEE802.3bm规定了单通道25G速率时的物理编码子层（PCS）、物理介质接入子层（PMA）、物理介质相关子层（PMD）、前向纠错（FEC）及连接接口总线的定义。

相较于10G速率信号，25G信号对走线要求更高，对串扰及阻抗变化更敏感，实际应用中，需要解决超高速电子线路极限情况下的信号处理、光信号的调制、物理编码、色散补偿、帧结构和PHY内各子层的兼容性和一致性问题等。

图1图2IEEE802.3bm Clause 95对100GBASE-SR4进行了标准定义，如图1；IEEE 802.3ba Clause 86对100GBASE-SR10进行了标准定义，如图2。

我们可以通过对这几款不同封装模块的对比来进一步了解100G CAUI-4与100G CAUI-10的差别。

通过对比可以发现，相较于100GBASE-SR4 4X25Gbps QSFP28 SR4 \CFP4 SR4在PCS与PMA层中间多定义了一个RS-FEC 层（前向纠错），由于25G速率信号在传输过程中的噪声容限较低，串扰及阻抗变化对信号质量影响非常之大，极易产生误码，所以需要在PHY层加上一个RS-FEC层，可以较好的改善误码性能。

一分钟带你了解100G QSFP284WDM光模块提到光纤通信，大家可能应该了解波分复用的概念——波分复用（WDM）技术是当前通信扩容的重要方式。

简单地说就是将两种或多种不同波长的光载波信号，在发送端经合波器汇合、在接收端经分波器分离的技术。

优点是大量减少了光纤使用量，从而降低了建设成本。

但是波分复用（WDM）技术根据波长间隔的不同，可分为几种不同的类别。

比如：CWDM （粗波分复用）、DWDM（密集波分复用）、SWDM（短波分复用）、LWDM（长波分复用）等。

今天的“一分钟系列”给大家介绍一下4WDM光模块——4WDM是个什么东东呢？100G QSFP284WDM所谓100G QSFP284WDM光模块就是传输速率为100G，采用QSFP28封装形式的4WDM光模块，4WDM就是4路波分复用。

有同学会问，CWDM4光模块也是四路波分复用，这两者有什么不一样吗？这个问题问得好。

波分复用技术的一些标准都是由多源协议（MSA）这个组织所制定，就像我们人类社会的法律一样，必须要遵守。

而100G QSFP284WDM光模块的协议由4WDM MSA所制定。

根据传输距离的不同，该组织给光模块厂家专门制定了不同的方案，且看下表。

这个表实在是不能更简单粗暴了，总结一下：1、2km是CWDM4，10km、20km、40km三种场景是4WDM；2、2km和10km采用1271nm、1291nm、1311nm、1331nm波长，而20km和40km波长间隔变小，分别是1295.56nm、1300.05nm、1304.58nm、1309.14nm；3、40km采用APD ROSA。

另外，激光器的波长会随温度变化产生漂移现象，就是我们所说的“温漂”，CWDM粗波分复用方案不用很担心，本身波长间隔比较大（20nm），系统最大波长偏移可达-6.5nm~+6.5nm，一般工作温度下温漂都在容许范围之内。

而LAN-WDM波长间隔只有4.5nm左右，对温度敏感，所以需要TEC（Thermo Electric Cooler）来稳定。

第二代低功耗100G QSFP28光模块
第二代低功耗100G QSFP28家族产品，包括：100G QSFP28 SR4光模块，100G QSFP28 AOC 有源光缆。

将在第41届OFC美国光纤通讯展览会上现场演示。



第二代低功耗100G QSFP28 SR4在CDR工作的条件下，其室温功耗为2W，高温70℃功耗为2.2W，满足SFF-8436 V4.8 MSA Power level 3中MAX POWER 2.5W功耗档次。

符合IEEE 802.3bm 100GBASE SR4、InfiniBand EDR
、32GFC等协议标准，同时向下兼容10GE，完全满足OM3 光纤75米传输和OM4光纤100米传输应用。

实际测试环境中，依据更严格的误码率测试标准(<-15次方)，传输100米的OM4光纤没有发现任何误码。

100G QSFP28 SR4采用自主研制的透镜与光引擎技术，集成了收发双向8路25Gbps的数据通道，支持数字诊断功能。

100G QSFP28 SR4模块拥有优秀的光眼图、接收灵敏度和电眼抖动性能。

TX光眼图，RX电眼图，功耗和误码测试数据，请详见下列图表：
TX Optical Eye(Channel1)
RX Electric Eye
BER and Power Consumption。

光模块是光纤通信系统中重要的器件。

华为光模块是国内品牌"华为"的光模块，通常原装光模块的价格都过于昂贵。

在这个环境下，有一些其他的公司也在开发生产光模块，被称为第三方光模块。

这些光模块也是行业中的大型企业基于国际工业标准，用工具和设备严格核查兼容性而制作出来的。

因此，可以选择具有相同的功能的理想兼容光模块，最重要的是兼容模块价格是非常低的，性价比高。

本文整理了一些热门的华为兼容的高速光模块，以供参考。

1.华为（Huawei）兼容40G
光模块
常见华为兼容
高速光模块型号大全
2.华为（Huawei）兼容100G高速光模块
飞速光纤（），不仅提供华为兼容模块，还提供其他各种品牌兼容的模块，所有的光模块产品均提供终身保修支持服务，可放心购买。

同时，也提供定制模块，范围宽广，可供选择。

如需了解更多，请直接访问飞速光纤官网。

100g单模光模块box
目前市场上大多数的100G光模块都是采用4路25Gb/s并行或者波分复用进行传输的，比如100G SR4、100G PSM4、100G LR4、100G CWDM4光模块等，为了降低成本以及更好的传输效率，业界提出了100G single-lambda规范，这个规范是指使用PAM4光信令和编码实现单波长100G传输。

这样可以减少使用激光器和探测器的数量，也减低了光学的复杂性，因此单波100G光模块相比4路25Gb/s传输的光模块成本更低。

目前100G单波光模块分别是100G-DR和100G-FR，他们都属于单模光模块，工作波长都为1310nm，双工LC接口类型，采用PSM4调制技术，并且带有FEC功能。

其中，100G-DR光模块使用单模OS2光纤最远可传至500米，而100G-FR光模块使用单模OS2光纤最远可传至2公里。

随着业务量的不断增长，具有成本效益的光模块将更加受到用户的青睐，特别是在200G/400G的业务当中，100G单波光模块的使用可以使得400G网络升级更为便捷，同时，单波100G传输技术的出现为400G(4*100G)以太网的发展奠定了基础。

400G光模块有8x50G PAM4和4x100G PAM4两种调制方式，4x100G PAM4相比8x50G PAM4降低了光器件的使用数量和光学结构的复杂性，所以说单波100G技术的出现为400G应用提供了更低成本的实现方式。

由于400GBASE-DR4光模块采用了100GBASE-DR规范，所以400G DR4光模块可以采用分支跳线与4个100G DR光模块进行连接，有助于在未来向400G以太网升级。

100G CWDM4光模块概述数据传输速率的要求愈来愈高，100G光模块市场正在快速扩展。

IEEE组织针对100G网络制定了两种光模块标准：100G SR4 QSFP28和100G LR4 QSFP28。

但在实际应用中，由于光纤链路的长度多种多样，这两种标准无法以最节省成本的方式部署数据中心。

因此，CWDM4 MSA组织制定了传输距离为2 km的100G CWDM4 QSFP28标准。

100G CWDM4 QSFP28是由CWDM4 MSA组织在2014年公布的标准，它是基于单模粗波分复用（CWDM）技术的100G传输模式，符合这种标准的100G CWDM4 QSFP28光模块采用双工LC接口，利用1271nm、1291nm、1311nm和1331nm这4个中心波长进行光信号传输（如下表），每个波段传输25G。

通过粗波分复用（CWDM）技术，100G CWDM4 QSFP28光模块可以将上述4个中心波长复用到一根单模光纤上进行传输。

需要注意的是，为了保证光纤传输系统的稳定性，100G CWDM4 QSFP28光模块必须用于具有前向纠错（FEC）功能的光纤链路。

100G CWDM4 QSFP28应用：100G CWDM4 QSFP28可以应用于数据中心100G CWDM4以太网、InfiniBand EDR高性能计算和存储网。

100G CWDM4 QSFP28封装：100G QSFP28 CWDM4光模块采用的光模块封装是QSFP28，它是一种可用来支持100G传输的光模块，为目前超大型数据中心不断增加传输速率的需求提供了理想解决方案，QSFP28光模块的封装大小比CFP4光模块更小，这意味着QSFP28光模块在交换机上具有更高的端口密度。

100G CWDM4 QSFP28数字诊断功能：100G QSFP28 CWDM4光模块内置数字诊断功能，可以有效监测光模块发射光功率、接收光功率、温度、供电电压、激光偏置电流以及警告信息等重要性能参数。

100G QSFP28光模块——高性价比解决方案互联网的持续快速发展，人们对更高速光网络的渴望，推动着整个光通信行业的蓬勃发展，同时强有力的推动着包括光电器件技术在内的诸多核心技术的自主研发和创新突破。

100G光模块就是这一大数据时代的产物。

第一代100G光模块是CFP光模块，体积非常大，随后出现了CFP2和CFP4光模块，其中CFP4光模块是目前最新一代的100G光模块，其宽度只有CFP光模块的1/4，封装大小和QSFP+光模块的封装大小一致。

而QSFP28光模块的封装大小比CFP4光模块更小，这意味着QSFP28光模块在交换机上具有更高的端口密度。

QSFP28适用于4x25GE接入端口，SFP28适用于单个25GE接入端口。

SFP28模块，基于SFP+的封装形式，支持25G以太网标准。

SFP28能提供25Gb/s的无误码传输，在超四类多模光纤中传输距离可达到100米，并能应用于高密度的25G以太网交换机和网路接口中，促进数据中心的服务器连接。

它采用流行的SFP+封装形式，为企业升级以太网连接，提供了一个更具成本效益的解决方案。

以下是几款100G QSFP28系列光模块：100G QSFP28SR4光模块，传输距离为100m，作为新兴QSFP28家族中的一员，是100G网络短途传输中非常理想的一种解决方案。

QSFP-100G-LR4光模块传输距离为10km,为目前超大型数据中心不断增加传输距离的需求提供了理想解决方案，并将引领单模光纤在数据中心的使用。

当然，除了上述几款外，QSFP28系列产品还包括100G QSFP28有源光缆、100G QSFP28PSM4光模块等等，这些产品在100G的发展中均发挥了重要作用。

QSFP28光模块的优势1.功耗QSFP28光模块工作时的功耗通常不超过3.5W，而其他100G光模块的功耗通常在6W到24W 之间。

由此看来，QSFP28光模块要比其他100G光模块的功耗要低得多。

光通信主流100G光模块浅析在我们的日常生活中，5G这个词汇出现的频率越来越高，将为光通信产业带来新的发展机遇。

包括光纤、光模块、光接入网络系统等的整个产业都会因5G建设而受益。

其中100G光模块甚至在5G主题投资息息相关的细分行业里，成为了一个新的标志性主题行情。

那么易飞扬就来浅析100G光模块。

100G光模块概念：100G的“G”，是指光信号传输速率的单位，而非5G的“G”（Generation，第5代移动通信）。

光模块则指的是实现光信号和电信号之间的高速转换的一种光器件，由光接收、光发送、激光器、检测器等功能模块组成。

100G光模块封装：根据封装方式的不同，100G光模块主要有CFP／CFP2／CFP4、CXP和QSFP28三大类，QSFP28是新一代100G光模块的封装方式，而且现在已经成为100G光模块的主流封装。

100G相关标准：为推动100G 光通信产业链的良性发展，多个光通信国际标准组织积极制定100G相关标准，涵盖100G 以太网接口、光器件、光模块、OTN 成帧、系统架构等领域。

IEEE 802.3ba涵盖40/100G 以太网接口标准，并于2010年7月正式发布；ITU- T G.709 定义了支持100GE的OTU4帧结构及映射协议，规范了100G单板中成帧处理要求；OIF负责制定100G 波分侧光模块电气机械接口、软件管理接口、集成式发射机和接收机组件、前向纠错技术的协议规范，推动了波分侧接口设计标准化；由多个光模块厂商组成的CFP多源协议联盟也发布了客户侧可热插拔光模块硬件和软件接口协议，并为100G 客户侧接口制定了接口规范。

CFP MSA是第一个支持40和100GbE以太网光端机的产业标准。

CFP多源协议是为了定义一种热插拔光模块的封装规格，以推动40 和100Gbit/s 应用，包括下一代高速以太网应用（40 和100GbE）。

CFA 多源协议利用高级温度管理（Advanced Thermal Manage-ment）、电磁干扰管理（EMI Management）和10Gbit/s 信号完整性（10Gbit/s Signal Integrity）等来定义光收发模块的机械封装、光连接器、带插针10×10Gbit/s 电连接器，并基于MDIO 的模块管理接口和系统控制板上的硬件。

【最新整理，下载后即可编辑】100G城域DWDM光模块一100G城域DWDM光通信网络体系架构通常分为三层：骨干网，城域网以及接入网。

近几年，应用于骨干网的100G技术发展很快。

这主要得益于标准的统一，各运营商，设备商，模块、器件、芯片厂商的热情参与及支持。

城域网桥接着接入网和骨干网，其本身并没有统一的定义，一般可认为分成三种类型：城域区域网，城域核心网和城域接入网。

城域区域网和城域核心网分别覆盖500~1000km和100~500km的传输距离，城域网通常包括大量的可重构光上下复用器（ROADM）节点以及衰减较大的旧光纤，对传输系统的要求较高。

在城域网铺设新光纤成本较高，所以对光纤带宽利用率也有较高的要求[1]。

随着接入网速率的提升及骨干网100G的大量应用，城域网对100G的需求也变得越来越迫切。

据OVUM预测，100G DWDM城域网将在2014年开始部署，2015年以后大规模应用。

之所以说城域网是今后几年的一个发展热点，主要体现在以下几个方面：（1）城域网市场规模大，一般是骨干网的两到三倍；（2）城域网传输距离较短，多采用低成本的解决方案；（3）城域网可以借鉴骨干网的成熟技术；反过来，城域网技术的进步也可推动、促进骨干网及下一代网络技术的发展，两者相辅相成。

二城域DWDM光模块类型目前可获得的100G城域DWDM光模块主要分为相干CFP 和非相干CFP两种类型。

其中，非相干CFP又分为两类：一类采用ODB调制格式，另一类采用OOK调制格式+最大似然序列估计算法接收。

具体类型见表一。

表一：100G城域DWDM光模块类型三考虑到尺寸及功耗，100G城域DWDM光模块都采用CFP封装，但各家具体的解决方案并不相同。

3.1类型一解决方案：（1）相干技术；（2）DP-QPSK调制方式，以保证较远的传输距离；（3）自主研发的低功耗DSP芯片；（4）单个激光器兼顾发射激光器和本地振荡器的功能，以降低功耗和成本；（5）MZ调制器和光相干接收机集成在一个封装，以减小尺寸。
