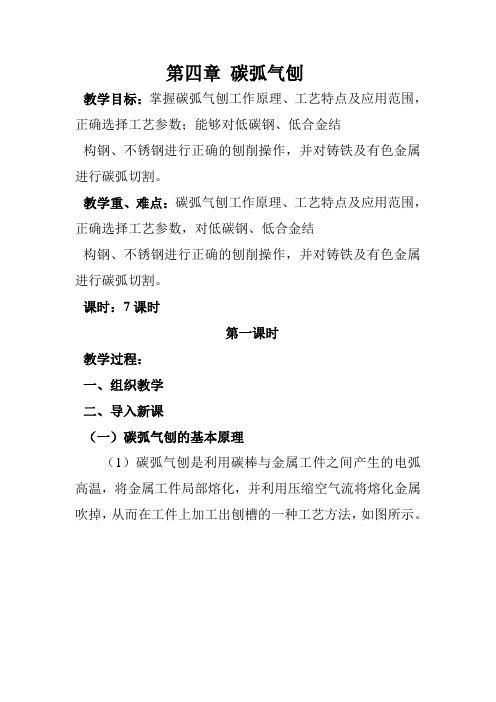

第四章碳弧气刨教学目标：掌握碳弧气刨工作原理、工艺特点及应用范围，正确选择工艺参数；能够对低碳钢、低合金结构钢、不锈钢进行正确的刨削操作，并对铸铁及有色金属进行碳弧切割。
教学重、难点：碳弧气刨工作原理、工艺特点及应用范围，正确选择工艺参数，对低碳钢、低合金结构钢、不锈钢进行正确的刨削操作，并对铸铁及有色金属进行碳弧切割。
课时：7课时第一课时教学过程：一、组织教学二、导入新课（一）碳弧气刨的基本原理（1）碳弧气刨是利用碳棒与金属工件之间产生的电弧高温，将金属工件局部熔化，并利用压缩空气流将熔化金属吹掉，从而在工件上加工出刨槽的一种工艺方法，如图所示。
图碳弧气刨原理示意图1—碳棒2—碳弧气刨钳3—压缩空气4—电弧5—工件（2）碳弧气刨是利用碳极和金属之间产生的高温电流，把金属局部加热到熔化状态，同时利用压缩空气的高速气流把这些熔化金属吹掉，从而实现对金属母材进行刨削和切割的一种加工工艺方法，如下图：图1 碳弧气刨示意图（二）碳弧气刨与其他切割方法的比较(引导学生复习归纳) 1、机械切割砂轮切割2、氧乙炔气割(二)应用范围1.焊缝挑焊根工作中。
2.利用碳弧气刨开坡口，尤其是U型坡口。
3.返修焊件时，可使用碳弧气刨消除焊接缺陷（挖出）。
4.清除铸件表面的毛边、飞刺、冒口和铸件中的缺陷。
5.切割不锈钢中、薄板6.在板材工件上打孔。
7.刨削焊缝表面的余高。
三、巩固小结四、布置作业1.碳弧气刨原理2.碳弧气刨的特点第二课时教学过程：一、组织教学二、复习旧知识1.碳弧气刨原理2.碳弧气刨的特点3.碳弧气刨应用范围。
三、导入新课1.碳弧气刨的工艺参数（主要）a)碳棒规格及适用电流（表1）电流对刨槽的尺寸影响很大，电流增加时，刨槽的宽度增加，深度增加更多，采取大电流可以提高刨削速度，并获得较光滑的刨槽。
但电流过大时，碳棒头易发红，镀铜层易脱落。
正常电流下，碳棒发红长度为25mm，电流小则容易产生夹碳现象。
实际生产中可参考表1选用电流。
碳弧气刨与切割的操作与安全1．碳弧气刨的操作①开始气刨前，要检查电缆及气管是否完好，电源极性是否正确。
②根据碳棒直径选择并调节好电流，使气刨枪夹紧碳棒并调节碳棒外伸长为80～100mm左右，消耗到30～40mm时要重新调整伸出长度；打开气阀并调节好压缩空气流量，使气刨枪气口和碳棒对准待刨削的部位。
③引弧前应该先送进压缩空气流，以免槽道产生“夹碳”现象。
刨削结束时应该先拉断电弧，再关闭压缩空气。
通过碳棒与工件轻轻接触引燃电弧。
碳棒与工件的夹角开始时要小，渐渐将夹角增大至所需要的角度。
刨削过程当中，弧长、刨削速度及夹角三者应配合适当。
④碳棒中心线应与刨槽中心线重合，否则刨槽形状不对称。
⑤刨削速度要保持均匀，均匀清脆的嘶嘶声表示电弧稳定，这时能得到光滑均匀的刨槽。
速度太快易短路，太慢易断弧，刨槽质量差。
每一小段刨槽衔接时，应在弧坑上引弧，防止触伤刨槽或产生凹痕。
⑥在垂直位置刨削时，应当由上向下操作，这样重力的作用有利于除去熔化金属；在平位置刨削时，既可从右向左，也可从左向右操作；在仰位置刨削时，熔化金属由于重力的作用很容易落下，应当注意防止熔化金属烫伤操作人员。
⑦焊缝背面开槽，要注意保持一定的碳棒角度，电弧宜短些（弧长约3mm左右），并均匀地向前刨削，以获得尺寸一致，表面光洁的槽道。
刨削厚板中的深坡口时要采取分段逐层刨削的办法。
⑧在刨削过程当中，如果碳棒与刨口发生短路，该处会形成含碳量很高的硬脆层，必须将其去除，然后才能继续刨削。
清除焊缝中的裂纹时，应该先将裂纹两刨去一部分，以免裂纹扩展。
然后以较大的刨削量连续向下刨，直至裂纹完全被刨除。
⑨刨槽结束后应进行仔细检查，槽道的宽度和深度是否一致；焊根中的缺陷是否完全清除；以及要注意是否存在“夹碳”现象。
还应清除槽及边缘的铁渣、毛剌和氧化皮等，用铁丝刷清除刨槽内炭灰和“铜斑”。
2．碳弧气刨的安全防护①碳弧气刨由于弧光较强，操作人员应戴上深色护目镜。
防止喷吹出来的熔融金属烧损作业服及对眼睛的伤害，工作场地应当注意防火。
碳弧气刨基本知识目录一、碳弧气刨基本概念 (2)1.1 碳弧气刨的定义 (2)1.2 碳弧气刨的应用领域 (3)二、碳弧气刨设备与工具 (4)三、碳弧气刨工艺原理 (5)3.1 碳弧气刨的原理 (6)3.2 碳弧气刨的工艺流程 (7)四、碳弧气刨操作技巧 (8)4.1 碳弧气刨的准备工作 (9)4.2 碳弧气刨的操作步骤 (10)4.3 碳弧气刨的安全注意事项 (11)五、碳弧气刨在实际工作中的应用案例 (12)5.1 碳弧气刨在金属切割中的应用 (13)5.2 碳弧气刨在焊接修复中的应用 (14)5.3 碳弧气刨在其他领域的应用 (15)六、碳弧气刨的优缺点及发展趋势 (16)6.1 碳弧气刨的优点 (18)6.2 碳弧气刨的缺点 (19)6.3 碳弧气刨的发展趋势 (20)一、碳弧气刨基本概念碳弧气刨是一种利用碳极电弧产生的高温，使金属表面局部熔化，从而实现表面清理和焊接的一种高效工艺方法。
在碳弧气刨过程中，电弧产生的高温足以使金属熔化并蒸发，形成一定的气体保护效果。
由于电弧的吹力作用，可以将熔化的金属及其氧化物吹掉，实现表面的清理效果。
碳弧气刨具有操作简便、生产效率高、适用范围广等优点。
它可以在各种金属材料上使用，包括碳钢、不锈钢、合金钢等。
碳弧气刨还可以用于焊接前的表面清理和预处理工作，以及缺陷的检测和修复工作。
需要注意的是，碳弧气刨过程中会产生大量的烟尘和有害气体，对环境和人体健康造成一定的影响。
在使用碳弧气刨时，需要采取必要的防护措施，如佩戴防护眼镜、口罩和手套等。
1.1 碳弧气刨的定义碳弧气刨是一种利用碳极电弧产生的高温，使电极和基体金属熔化，同时用压缩空气的气流来吹除熔化金属，从而实现表面清理和局部加热加工的方法。
这种工艺在金属加工领域中被广泛应用，特别是在钢铁制造、化工设备制造等行业中，用于清除焊缝、毛刺、旧漆层以及进行局部热处理等。
在碳弧气刨过程中，一般将碳棒作为电极，通过调整电流和电压来控制电弧的温度和能量。
第四章碳弧气刨教学目标：掌握碳弧气刨工作原理、工艺特点及应用范围，正确选择工艺参数；能够对低碳钢、低合金结构钢、不锈钢进行正确的刨削操作，并对铸铁及有色金属进行碳弧切割。
教学重、难点：碳弧气刨工作原理、工艺特点及应用范围，正确选择工艺参数，对低碳钢、低合金结构钢、不锈钢进行正确的刨削操作，并对铸铁及有色金属进行碳弧切割。
课时：7课时第一课时教学过程：一、组织教学二、导入新课（一）碳弧气刨的基本原理（1）碳弧气刨是利用碳棒与金属工件之间产生的电弧高温，将金属工件局部熔化，并利用压缩空气流将熔化金属吹掉，从而在工件上加工出刨槽的一种工艺方法，如图所示。
图碳弧气刨原理示意图1—碳棒2—碳弧气刨钳3—压缩空气4—电弧5—工件（2）碳弧气刨是利用碳极和金属之间产生的高温电流，把金属局部加热到熔化状态，同时利用压缩空气的高速气流把这些熔化金属吹掉，从而实现对金属母材进行刨削和切割的一种加工工艺方法，如下图：图1 碳弧气刨示意图（二）碳弧气刨与其他切割方法的比较(引导学生复习归纳) 1、机械切割砂轮切割2、氧乙炔气割(二)应用范围1.焊缝挑焊根工作中。
2.利用碳弧气刨开坡口，尤其是U型坡口。
3.返修焊件时，可使用碳弧气刨消除焊接缺陷（挖出）。
4.清除铸件表面的毛边、飞刺、冒口和铸件中的缺陷。
5.切割不锈钢中、薄板6.在板材工件上打孔。
7.刨削焊缝表面的余高。
三、巩固小结四、布置作业1.碳弧气刨原理2.碳弧气刨的特点第二课时教学过程：一、组织教学二、复习旧知识1.碳弧气刨原理2.碳弧气刨的特点3.碳弧气刨应用范围。
三、导入新课1.碳弧气刨的工艺参数（主要）a)碳棒规格及适用电流（表1）电流对刨槽的尺寸影响很大，电流增加时，刨槽的宽度增加，深度增加更多，采取大电流可以提高刨削速度，并获得较光滑的刨槽。
但电流过大时，碳棒头易发红，镀铜层易脱落。
正常电流下，碳棒发红长度为25mm，电流小则容易产生夹碳现象。
实际生产中可参考表1选用电流。
碳弧气刨基本知识一、碳弧气刨的原理：利用石墨棒或碳极与工件间产生的电弧将金属熔化，并用压缩空气将其吹掉，实现在金属表面上加工沟槽的方法叫做碳弧气刨。
1、电源：应采用具有下降特性的直流弧焊电源。
2、气刨枪：应具有导电性好，电极夹持牢固，更换电极方便，压缩空气吹出来集中而准确，外壳绝缘良好，重量轻，使用方便，常用的是焊钳式刨枪、扁碳棒气刨枪、圆周送风式气刨枪。
3、空气导管：目前采用的是风电合一的气刨软管4、碳棒：碳棒在碳弧气刨时，作为电极，用作传导电流和引燃电弧，常用的是镀铜实心碳棒，镀铜的目的是更好的传导电流。
外形有圆碳棒和扁碳棒两种，圆碳棒主要是用于在焊缝背面清理焊根，扁碳棒刨槽较宽，可以用于开坡口，刨焊瘤或切割量较大的金属。
对碳棒的要求是耐高温，导电性良好和不易开裂。
碳弧气刨用碳棒规格及适用电流经验公式：I＝（30~50）d 二、碳弧气刨工艺参数：主要包括电源极性、碳棒直径、电流、气刨速度、压缩空气压力、电弧长度、碳棒伸出长度、碳棒与工作倾角和刨缝装配间隙等三、操作方法：1、准备工作：开始气刨前，要检查电源极性，根据碳棒直径选择电流。
碳棒直径的选择与材料厚度及刨槽宽度、深度有关。
碳棒直径一般选择比刨槽宽度小2－4mm。
调节碳棒伸出长度至80－100mm左右，调节好出风口，使风口对准刨槽。
2、起弧：刨削时，首先打开气阀，随后引燃电弧，以免产生“夹碳”，在垂直位置气刨时，应由上向下移动，便于熔渣被吹出。
碳棒的倾角按要求的槽深来定，刨削要求深的倾角就应大些，一般按45度左右。
3、刨削：刨削起弧后手把要按轻一点，速度要慢一点，要保持均匀的刨削速度，刨削时能听到嘶嘶声表示电弧稳定，能得到光滑、均匀的刨槽，每段刨槽衔接时，应该在弧坑上引弧，以免使刨削产生严重的凹痕。
4、运条条件及要求：运条的特点是不能横向摆动，也不能前后摆动，否则刨出的槽不光滑，不整洁。
如一次刨出的槽不够宽或不够深，可以重复再刨，直到达到要求为止。
碳弧气刨基本知识一、碳弧气刨的原理：利用石墨棒或碳极与工件间产生的电弧将金属熔化，并用压缩空气将其吹掉，实现在金属表面上加工沟槽的方法叫做碳弧气刨。
1、电源：应采用具有下降特性的直流弧焊电源。
2、气刨枪：应具有导电性好，电极夹持牢固，更换电极方便，压缩空气吹出来集中而准确，外壳绝缘良好，重量轻，使用方便，常用的是焊钳式刨枪、扁碳棒气刨枪、圆周送风式气刨枪。
3、空气导管：目前采用的是风电合一的气刨软管4、碳棒：碳棒在碳弧气刨时，作为电极，用作传导电流和引燃电弧，常用的是镀铜实心碳棒，镀铜的目的是更好的传导电流。
外形有圆碳棒和扁碳棒两种，圆碳棒主要是用于在焊缝背面清理焊根，扁碳棒刨槽较宽，可以用于开坡口，刨焊瘤或切割量较大的金属。
对碳棒的要求是耐高温，导电性良好和不易开裂。
碳弧气刨用碳棒规格及适用电流经验公式：I＝（30~50）d 二、碳弧气刨工艺参数：主要包括电源极性、碳棒直径、电流、气刨速度、压缩空气压力、电弧长度、碳棒伸出长度、碳棒与工作倾角和刨缝装配间隙等三、操作方法：1、准备工作：开始气刨前，要检查电源极性，根据碳棒直径选择电流。
碳棒直径的选择与材料厚度及刨槽宽度、深度有关。
碳棒直径一般选择比刨槽宽度小2－4mm。
调节碳棒伸出长度至80－100mm左右，调节好出风口，使风口对准刨槽。
2、起弧：刨削时，首先打开气阀，随后引燃电弧，以免产生“夹碳”，在垂直位置气刨时，应由上向下移动，便于熔渣被吹出。
碳棒的倾角按要求的槽深来定，刨削要求深的倾角就应大些，一般按45度左右。
3、刨削：刨削起弧后手把要按轻一点，速度要慢一点，要保持均匀的刨削速度，刨削时能听到嘶嘶声表示电弧稳定，能得到光滑、均匀的刨槽，每段刨槽衔接时，应该在弧坑上引弧，以免使刨削产生严重的凹痕。
4、运条条件及要求：运条的特点是不能横向摆动，也不能前后摆动，否则刨出的槽不光滑，不整洁。
如一次刨出的槽不够宽或不够深，可以重复再刨，直到达到要求为止。
