《电工基础》项目三 教案

《电工技术基础与技能》全册电子教案完整版教学设计项目一认识电工实训室与安全用电任务一初识电工技术基础与技能课程（1课时）学习目标（1）了解电的现象。

（2）了解电工技术基础与技能课程的学习目的、内容，对本门课程形成总体认知。

一、电的由来电是物质的一种属性。

一般物质不带电，当物质中有多余负电时将带负电，缺少负电时将带正电。

二、电的分类电按照电荷是否可以自由移动分成静电和电流两种。

1.静电：是不能流动的电荷。

2.电流：是可以移动的电荷。

当物体内部的电荷有规则地定向移动就形成电流。

电流又分为直流电流和交流电流两大类。

大小和方向都不随时间变化电流，称为直流电流（用字母“DC”表示）；大小和方向都随时间变化的电流，称为交流电流（用字母“AC”表示）。

三、本门课程学习内容主要内容包括认识电工实训室与安全用电、电路的基本概念、直流电路分析、电容、电磁应用技术、正弦交流电路、安全用电等7个项目内容任务二认识实训设备及器材（2课时）学习目标（1）了解电工实训室的实训设备及器材。

（2）学会使用电工基本工具。

一、走进电工实训室（结合实训室实景讲解）配合实训室讲解介绍高压、低压交直流电源和各种常用电工仪表（万用表、兆欧表、钳表等）。

二、实训设备配合实训室讲解实训设备包括交直流电源、各种低压电器元件、常用电工仪表与工具等。

1.交流电源实训室能提供220 V、380 V、0~24 V三种交流电源。

2.直流电源实训室能提供0~30 V可变直流电源。

3.各种低压电器元件实训室能提供各种低压电器元件，完成电动机控制线路的实训。

4.常用电工仪表实训室能提供万用表、电压表、电流表、偏口钳、螺丝刀等常用电工仪表与工具（图1-11~图1-16），完成各项实训任务。

任务三实训室安全用电（1课时）学习目标掌握实训室的安全操作规程，学会急救方法，能对紧急状况进行正确处理。

一、实训室操作规程（1）进入实训室时，应穿好工作服、绝缘鞋，不得佩戴手链等金属饰品。

中职《电工基础》课教案姓名：魏雪燕单位：邢台沙河华北程学校《电工基础》课教案教师魏雪燕班级06机电三课型新授课课题§2---7 支路电流法一、教学目标1、明确基尔霍夫二定律的定义、表达式及应用2、掌握支路电流法的定义3、熟练掌握支路电流的解题步骤及技巧4、培养学生的观察能力、思维能力及综合运用能力二、教学重点1、基尔霍夫二定律的定义、表达式及应用2、支路电流法的解题步骤及应用三、教学难点利用支路电流法求各支路的电流四、教学方法启发讲授法五、教学过程1、教学内容教师组织教学上节课我们学习了复杂电路的几个术语及基尔霍夫二个定律，请同学们思考：（1）提问：1、什么是支路、节点、回路、网孔？2、基尔霍夫二定律的定义及表达式回答？（2）、学生回答，教师板书归纳：ΣI入=ΣI出或ΣΙ=0ΣU=0 或ΣΙR=ΣE（3）、检查：让学生练习利用ΣΙR=ΣE写出黑板上图中回路电压方程式强调；在ΣU=0中，E是作为电压来计算的，遇正极则为正，遇负极则为负；而在ΣΙR=ΣE中，E是作为电动势来处理的，若电动势的方向与绕行方向一致，则该电动势取正值，反之为负。

2、新棵教学内容思想教育基尔霍夫定律及其应用是本章重点，也是电工专业非常重要的内容，希望同学们认真听讲，为以后学习和工作打下基础。

板书支路电流法（一）、定义以各支路电流为未知量，应用基尔霍夫定律列方程式求解各支路电流的方法。

设问：需要列怎样的方程式求解？首先要分析电路，启发学生思考回答（二）、电路分析（1）、弄清支路m、节点n、回路和网孔数。

（2）、如有m条支路，需要列m个方程式。

学生思考回答，教师检查指导。

（三）、解题步骤（1）、分析电路，需要列m个方程式。

（2）、假设支路中电流方向和回路方向。

（3）、先列n-1个节点电流方程式，再列m-（n-1）个回路电压方程式（等于网孔数）。

（4）、解联立方程组求各支路电流大小。

（5）、确定各支路电流的方向。

学生分组练习。

《电工基础》教案一、教学目标1. 知识与技能：（1）了解电路的基本概念及组成；（2）掌握欧姆定律、功率公式及电能的计算；（3）学会使用万用表、电流表、电压表等电工测量工具；（4）能够分析并解决简单的电路问题。

2. 过程与方法：（1）通过实验和演示，培养学生的动手能力和观察能力；（2）运用小组讨论、问题解答等方式，提高学生的合作能力和解决问题的能力。

3. 情感态度价值观：（1）培养学生对电工技术的兴趣和爱好；（2）增强学生安全意识，遵守用电规则。

二、教学内容1. 电路的基本概念及组成（1）电路的概念：电流、电压、电阻；（2）电路的组成：电源、导线、开关、用电器。

2. 欧姆定律及功率公式（1）欧姆定律：I = U/R；（2）功率公式：P = UI。

3. 电能的计算（1）电能的单位：焦耳（J）、千瓦时（kWh）；（2）电能的计算公式：W = Pt。

4. 电工测量工具的使用（1）万用表：电压、电流、电阻测量；（2）电流表：测量电路中的电流；（3）电压表：测量电路中的电压。

5. 简单电路的分析与解决（1）串并联电路的特点；（2）串并联电路的计算；（3）故障诊断与维修。

三、教学重点与难点1. 教学重点：（1）电路的基本概念及组成；（2）欧姆定律、功率公式及电能的计算；（3）电工测量工具的使用；（4）简单电路的分析与解决。

2. 教学难点：（1）欧姆定律、功率公式的应用；（2）电工测量工具的选用与操作；（3）串并联电路的计算与分析。

四、教学方法1. 讲授法：讲解电路的基本概念、公式及测量工具的使用方法；2. 实验法：进行电路实验，培养学生的动手操作能力；3. 小组讨论法：分组讨论电路问题，提高学生的合作能力；4. 问题解答法：针对学生提出的疑问，进行解答和指导。

五、教学准备1. 教具：黑板、粉笔、PPT课件；2. 实验器材：电路实验套件、万用表、电流表、电压表、导线、开关等；3. 参考资料：电工技术相关书籍、网络资源。

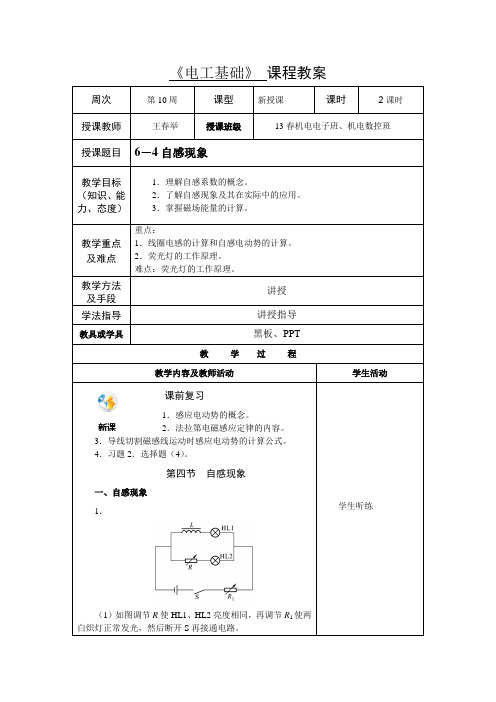

新课《电工基础》课程教案周次第10周课型新授课课时2课时授课教师王春举授课班级13春机电电子班、机电数控班授课题目6－4自感现象教学目标（知识、能力、态度）1．理解自感系数的概念。

2．了解自感现象及其在实际中的应用。

3．掌握磁场能量的计算。

教学重点及难点重点：1．线圈电感的计算和自感电动势的计算。

2．荧光灯的工作原理。

难点：荧光灯的工作原理。

教学方法及手段讲授学法指导讲授指导教具或学具黑板、PPT教学过程教学内容及教师活动学生活动课前复习1．感应电动势的概念。

2．法拉第电磁感应定律的内容。

3．导线切割磁感线运动时感应电动势的计算公式。

4．习题2．选择题（4）。

第四节自感现象一、自感现象1．（1）如图调节R使HL1、HL2亮度相同，再调节R1使两白炽灯正常发光，然后断开S再接通电路。

学生听练（2）现象：HL2正常发光，HL1逐渐亮起来。

（3）分析现象。

2．（1）如图接通电路，灯HL 正常发光，再断开电路。

（2）现象：断电的一瞬间，白炽灯突然发出很强的亮光，然后才熄灭。

（3）分析现象。

3．结论：当线圈中的电流发生变化时，线圈本身就产生感应电动势，这个电动势总是阻碍线圈中原来电流的变化。

自感现象：由于线圈本身的电流发生而产生的电磁感应现象叫自感现象。

简称自感。

自感电动势：在自感现象中产生的感应电动势。

二、自感系数1．自感磁通 ΦL ：当电流通过回路时，在回路内产生的磁通叫自感磁通。

2．自感磁链：ψL = N ΦL3．自感系数（电感）：L =ILψL 表示各线圈产生自感磁链的能力，表示一个线圈通过单位电流所产生的磁链。

4．单位：亨利（H ）、毫亨（mH ）、微亨（μH ）1H = 103 mH = 106 μH三、线圈电感的计算 1．B =μH = μl IN，Φ = B S = lINS μ，由N Φ = L I 得L =lSN 2μ2．（1）L 由线圈本身的特性决定，与线圈的尺寸、匝数和媒质的磁导率有关，而与线圈中的电流无关。

电工基础教学教学教案教案：电工基础教学教学目标：1.了解电的基本概念和相关的基本知识。

2.掌握电路中电流、电压和电阻的关系。

3.学会使用电子工具进行电路的测量和分析。

4.懂得电的安全使用和预防电击的基本措施。

教学重点：1.电流、电压和电阻的概念和关系。

2.电路的测量和分析。

教学难点：1.电路测量和分析的方法和技巧。

2.电的安全使用和预防电击的基本措施。

教学准备：1.教学投影仪和投影幕布。

2.示波器、电压表等电子工具。

3.实验室用具，如电流表、电阻器、导线等。

4.教学课件和实验教材。

教学过程：一、导入（10分钟）1.通过一个实例，引导学生思考电流、电压和电阻的作用和关系。

2.通过投影仪展示一些基本电路的图示，激发学生的兴趣。

二、电流、电压和电阻的概念和关系（20分钟）1.讲解电流的概念和单位，并介绍电流的测量方法。

2.讲解电压的概念和单位，并介绍电压的测量方法。

3.讲解电阻的概念和单位，并介绍电阻的测量方法。

4.通过实验演示，让学生亲自操作测量电流、电压和电阻。

三、电路的测量和分析（30分钟）1.介绍使用示波器进行电路测量的原理和方法。

2.示范使用示波器进行电路测量和分析。

3.分组让学生进行实验操作，使用示波器测量和分析不同电路中的电流、电压和电阻。

四、电的安全使用和预防电击的基本措施（20分钟）1.介绍电的危害和电击的原因。

2.分析电击事故的案例，并讨论事故原因和预防措施。

3.强调安全使用电的重要性，并介绍预防电击的基本措施。

五、实验操作（30分钟）1.分组进行电流、电压和电阻的实验操作。

2.指导学生使用示波器进行电路测量和分析。

3.每组完成实验后，汇报实验结果和分析过程。

六、总结和评价（10分钟）1.总结本次课程的重点和难点。

2.学生讨论电工基础知识的应用和实践。

3.完成本节课的小结和反馈。

教学反思：本节课通过讲解基本概念和实验操作，使学生对电流、电压和电阻有了更深入的了解。

通过使用示波器进行电路测量和分析的实验操作，增加了学生的动手实践能力。

中职《电工基础》教案第一章：电工基础概述教学目标：1. 了解电工基础的基本概念和电工元件。

2. 掌握电路的基本定律和电路的基本分析方法。

教学内容：1. 电工基本概念：电流、电压、电阻、电功率、电能等。

2. 电工元件：电阻、电容、电感、二极管、晶体管等。

3. 电路的基本定律：欧姆定律、基尔霍夫定律、电路的功率定律等。

4. 电路的基本分析方法：节点分析法、回路分析法、叠加原理、戴维南-纳恩定理等。

教学方法：1. 采用多媒体教学，通过动画和图片等形式直观展示电工元件和电路。

2. 结合实例进行讲解，让学生更好地理解和掌握电工知识。

3. 引导学生进行实验操作，增强实践能力。

教学评价：1. 课堂提问：了解学生对电工基础知识的掌握情况。

2. 课后作业：巩固学生对电工知识的理解和应用能力。

第二章：直流电路教学目标：1. 掌握直流电路的基本概念和分析方法。

2. 学会使用万用表等工具进行直流电路的测量。

教学内容：1. 直流电路的基本概念：直流电源、直流电阻、直流电流等。

2. 直流电路的分析方法：基尔霍夫定律、欧姆定律等。

3. 直流电路的测量工具：万用表、示波器等。

4. 直流电路的测量方法：电压测量、电流测量、电阻测量等。

教学方法：1. 结合实物进行讲解，让学生更好地理解和掌握直流电路的知识。

2. 进行实验室实践，让学生亲自动手操作，提高实践能力。

3. 采用案例分析法，让学生解决实际问题，培养学生的分析和解决问题的能力。

教学评价：1. 课堂提问：了解学生对直流电路的基本概念和分析方法的掌握情况。

2. 实验报告：评价学生在实验室实践中的表现和解决问题的能力。

第三章：交流电路教学目标：1. 了解交流电路的基本概念和特点。

2. 掌握交流电路的分析方法和测量技巧。

教学内容：1. 交流电路的基本概念：交流电源、交流电压、交流电流等。

2. 交流电路的特点：周期性、频率、相位等。

3. 交流电路的分析方法：基尔霍夫定律、欧姆定律等。

第1篇一、引言电工基础是电气工程及其自动化专业的重要基础课程，它涵盖了电路的基本理论、元件、分析方法、电路的连接方式等内容。

本课程旨在培养学生的电工基本技能，为后续的专业课程打下坚实的基础。

本文将结合教学实践，探讨《电工基础》课程的教学方法、实践环节以及效果评价。

二、教学目标1. 掌握电路的基本概念、元件符号、电路分析方法。

2. 熟悉电路元件的特性、参数及连接方式。

3. 具备分析、计算和设计简单电路的能力。

4. 培养学生的动手实践能力和创新意识。

三、教学方法1. 理论教学与实践教学相结合：在理论教学中，注重基本概念、基本原理的讲解，通过实例分析帮助学生理解；在实践教学中，引导学生动手操作，培养实际应用能力。

2. 多媒体教学与板书教学相结合：利用多媒体教学手段，展示电路图、元件图等，提高教学效果；同时，通过板书教学，加深学生对基本概念的记忆。

3. 案例教学与启发式教学相结合：通过典型案例分析，让学生了解电路在实际应用中的问题，培养学生的分析能力；采用启发式教学，引导学生主动思考，提高学习兴趣。

4. 互动式教学与讨论式教学相结合：鼓励学生在课堂上积极提问，教师针对问题进行解答；组织讨论，激发学生的思维，提高学生的综合素质。

四、实践环节1. 电路元件认识：让学生认识常见的电路元件，了解其符号、特性、参数等。

2. 电路连接方式：让学生掌握电路的串并联连接方式，学会绘制电路图。

3. 电路分析方法：教授基尔霍夫定律、欧姆定律等基本分析方法，让学生能够分析简单电路。

4. 电路实验：设置电路实验项目，让学生动手搭建电路，观察实验现象，分析实验结果。

5. 电路设计：引导学生根据实际需求设计电路，培养学生的创新意识。

五、效果评价1. 学生对电路基本概念、原理的掌握程度：通过课堂提问、课后作业等方式，了解学生对基本知识的掌握情况。

2. 学生分析、计算电路的能力：通过电路实验、设计等环节，评价学生分析、计算电路的能力。

电工基础教案模板（共7篇）第1篇：电工基础教案课题1－3电阻教学目标了解电阻的概念和电阻与温度的关系，掌握电阻定律。

教学重点电阻定律教学难点R与U、I无关；温度对导体电阻的影响。

教学过程及内容一．组织教学准备教案，检查出勤情况二．复习提问1、什么是电流？2、电流的计算公式三．新课讲解第三节电阻一、电阻1．导体对电流所呈现出的阻碍作用。

不仅金属导体有电阻，其他物体也有电阻。

2．导体电阻是由它本身的物理条件决定的。

例：金属导体，它的电阻由它的长短、粗细、材料的性质和温度决定。

3．电阻定律：在保持温度不变的条件下，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，并与导体的材料性质有关。

R = ρ l S4．结论：电阻率的大小反映材料导电性能的好坏，电阻率愈大，导电性能愈差。

导体：ρ ＜ 10-6 Ω⋅m绝缘体：ρ ＞ 107 Ω⋅m半导体：10-6 Ω⋅m ＜ ρ＜ 107 Ω⋅m二、电阻与温度的关系1．温度对导体电阻的影响：(1)温度升高，自由电子移动受到的阻碍增加；(2)温度升高，使物质中带电质点数目增多，更易导电。

随着温度的升高，导体的电阻是增大还是减小，看哪一种因素的作用占主要地位。

2．一般金属导体，温度升高，其电阻增大。

少数合金电阻，几乎不受温度影响，用于制造标准电阻器。

3．超导现象：在极低温（接近于热力学零度）状态下，有些金属（一些合金和金属的化合物）电阻突然变为零，这种现象叫超导现象。

ο4．电阻的温度系数：温度每升高1C时，电阻所变动的数值与原来电阻值的比。

若温度为t1时，导体电阻为R1，温度为t2时，导体电阻为R2，则α =即 R2-R1 R1(t2-t1)R2 = R1 [ 1 + α ( t2 - t1 ) ]οο例：一漆包线（铜线）绕成的线圈，15C时阻值为20 Ω，问30C时此线圈的阻值R为多少？四．课堂练习五．课堂小结六．布置作业教材习题第4大题第(3)题。

第2篇：电工基础教案第8章线性电路中的过渡过程 8.1 换路定律与初始条件各位评委：大家下午好！今天我说课的题目是《换路定律与初始条件》，我将从教材分析，教学目标、教学重难点、教学策略、教学程序等方面对本节课进行阐述。
